高频头的作用与组成电子调谐器的分类电子调谐器的基本原理电子调谐器管脚功能与电压

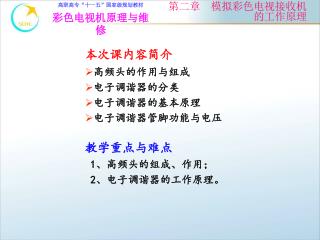

本次课内容简介 • 高频头的作用与组成 • 电子调谐器的分类 • 电子调谐器的基本原理 • 电子调谐器管脚功能与电压教学重点与难点1、高频头的组成、作用；2、电子调谐器的工作原理。

2.2.2 高频头 案例：现象：电视接收机有时会出现有光但无图无声，有雪花点；图像跑台等现象。原因：高频头工作不正常引起。任务：本节主要介绍高频头的组成结构及工作原理。

高频伴音信号fC 伴音中频fCI 图像中频fPI 高频本振信号fO 高频图像信号fP 输入电路高频放大器变频电路本机振荡器高频头组成框图 1、高频头的作用：调谐（或选台）、放大及变频，输出中频信号。 2、高频头的组成与工作过程：（1）高频头的组成：

（2）电路作用: 输入电路：选台；高频放大器：放大高频电视信号，并进一步选频；本振：产生一个比接收频道图像载频高38MHz的等幅信号；变频器：将本振信号与接收频道的图像载频、伴音载频进行混频，得到固定的中频信号。图像中频信号：fPI＝fo－fP＝38MHz 伴音中频信号：fCI＝fo－fc＝31.5MHz 色度中频信号：fSCI＝fo－fsc＝33.57MHz （1）频率范围与通频带要宽；（2）功率增益足够大； 3、高频头的主要性能要求（3）噪声系数小；（4）要有良好的选择性；（5）具有较强的AGC控制能力。

VHF高频头 4、高频头的类型（1）机械式高频头：有VHF高频头和UHF高频头两种。调谐装置结构：电路板和转鼓（由13个骨架构成），每个骨架上有5个线圈。调谐原理：改变各个谐振回路中的电感值，又称调电感式高频头。

UHF高频头 IF输出 UHF TJT-2 UHF 地天线 AGC +11.5V VHF VHF天线 V、U高频头连接图实现全频道接收调谐装置调谐原理：改变各个谐振回路中的电容值，又称调电容式高频头。

电压合成式和频率合成式 多媒体电子调谐器电子调谐器：数字电子调谐器（2）电子调谐器 ①电子调谐器的类型： ②特点：电子调谐高频头具有体积小，寿命长，可靠性高，可实现遥控和自动搜索选台等优点。（3）电压合成式电子调谐器类型： TDQ-1型：内部采用常规小型引线元件，体积较大； TDQ-2型：在UHF部分实现了薄型化设计； TDQ-3型：在VHF部分采用了集成电路，体积小。

BUBTBH AGCBLAFTBM IF IF BM AFT BT BH BL AGC BU （a）TDQ-2 （b）TDQ-3 电子调谐器外形图

VHF本振 UHF 中放 VHF 混频 V单元 IF VHF高放 40~300MHz复合带通 RF S UHF混频 450MHz高通滤波器 UHF高放 U单元 UHF本振 5、电压合成式电子调谐器的调谐原理（1）U/V一体化电调谐器结构：【点击观看】

－ + Cj/pF 18 VD 变容二极管的符号与变容曲线－ + 3 VD/V -3 -30 （2）调谐原理： ①变容二极管：变容二极管的结电容Cj与所加电压VD有如下关系：

W VD ②电调谐原理在电子调谐器中，各谐振回路中均接有一变容二极管。上图中：实际电路中，调谐器的输入回路，高放的双调谐回路，本振回路都要加一个变容二极管，各变容二极管上的电压均来自同一调谐电压。

③频段切换： 在VHF段，变容二极管的容量变化不能覆盖整个频段。因此，将VHF频段分为两个频段，即VL段（1-5频道）和VH频段（6 -12频道）。以TDQ-3中电路为例说明： VD是变容二极管；上图中： L1和L2是谐振回路电感； D是开关管； C1和C2容量大，在分析时可视为短路； BL是L段工作电压，BH是H段工作电压。

故：接收L段时：让BL=12V，BH=0V；此时电路等效为L1、L2和VD串接（开关管D开路） 12V 0V

故：接收BH段时：让BL=0V，BH=12V；此时开关管D短路，电路等效为VD和L1串接。 0V 12V 频段切换的实质是控制开关二极管的导通或截止，从而使调谐回路的电感量出现“跳变”，使调谐器工作由一个频段切换到一个频段。

TDQ-3B6S-C 高频调谐器实物图：

TDQ-2内部结构：

（3）各型电调谐器管脚及功能 TDQ-3管脚及参考电压

TDQ-2管脚及参考电压 注：BS=30V时，接收L段； BS=0V为时接收H段。

6.高频头的常见故障 （1）有光无图无声、伴有雪花点；（2）图像淡；（3）跑台；（4）接收频道减少或某频道无信号。

本次课小结： 1、高频头的组成及作用； 2、高频头的种类； 3、电子调谐器的工作原理； 4、常见电子调谐器的管脚功能及电压。本次课作业： P102：2-6、2-7、2-8

高频头的作用与组成 电子调谐器的分类 电子调谐器的基本原理 电子调谐器管脚功能与电压
