Presentation Transcript
3 3353762

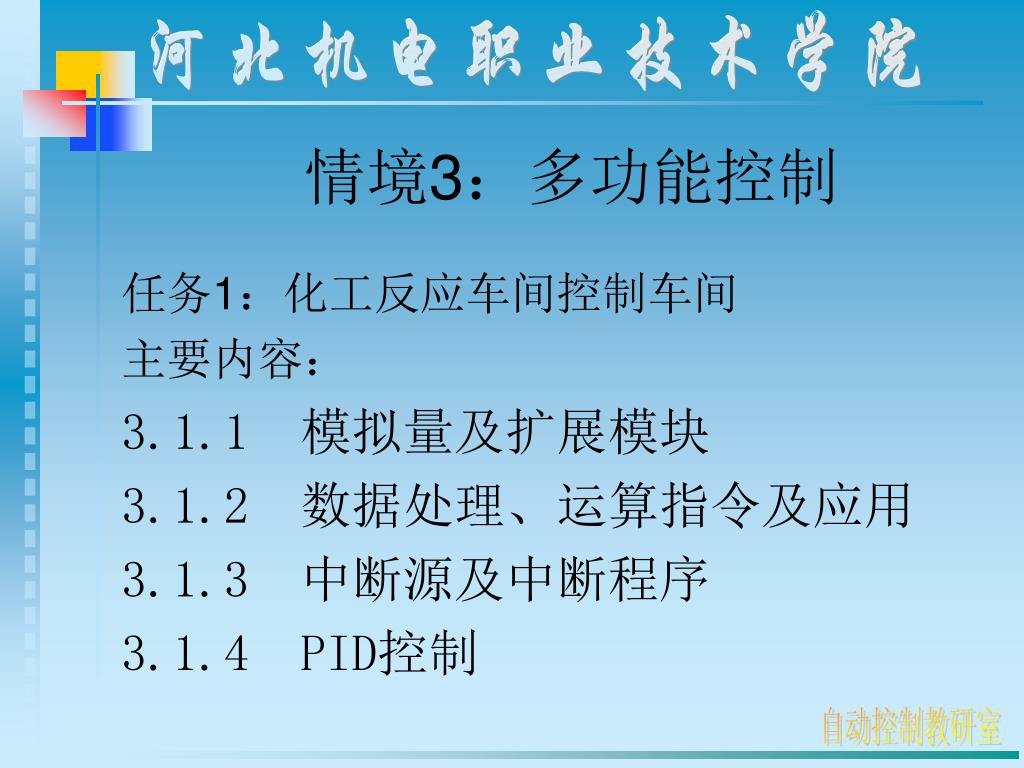

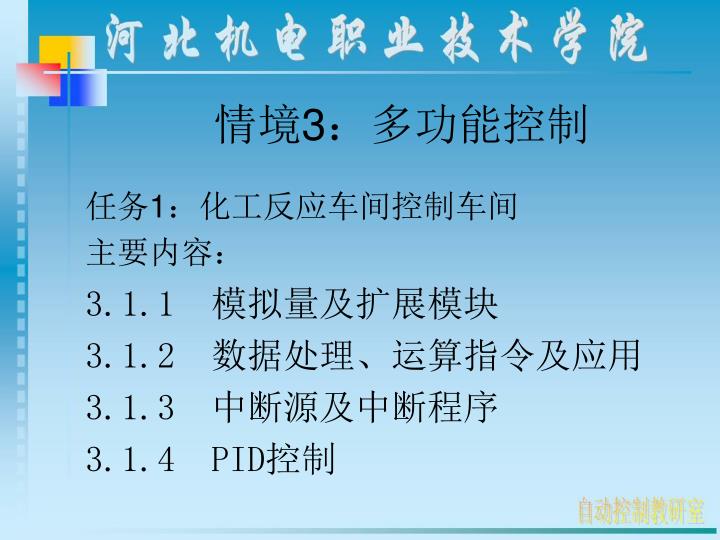

情境3:多功能控制

任务1:化工反应车间控制车间

主要内容:

3.1.1 模拟量及扩展模块

3.1.2 数据处理、运算指令及应用

3.1.3 中断源及中断程序

3.1.4 PID控制


3 3353762
本任务描述:

1.两原料泵按一定的比例系数(1:5),向反应罐注入原料,反应罐中搅拌机开始工作。共计1000L。

2. 待原料注入完成后,搅拌机继续搅拌40S后,反应罐中成品经阀门3送出。

3.待反应罐成品全部清空,检测开关K闭合。重复1。


3 3353762
控制要求

1.工作前,阀门1阀、门2、阀门3都关闭。电机停止状态。

2.启动按钮按下,工作开始,阀门1 、门2开启,两原料泵启动,并以15L/min、 8L/min速度向反应罐输送原料。同时,反应罐中搅拌机开始工作。原料泵1和原料泵2,送完原料自动停止,相应阀门关闭。

3.两泵送完原料后,计时40s后,搅拌机停止工作,阀门3打开,直至检测开关K闭合,阀门3关闭。

4.重复以上工作,直至停止按钮按下。

5.在工作过程中,如果压力表为4MPa,报警;超过4.6MPa报警并停止工作。温度超过120℃报警,超过135℃ 报警并停止工作。


3 3353762
授课内容

3.1.1 模拟量扩展模块


3 3353762
二、模拟量模块(A/D)

模拟量模块有模拟量输入模块、模拟量输出模块、模拟量输入输出模块。

1. 模拟量输入模块(A/D)

作用:PLC只能接收数字量信号,模拟量信号是一种连续变化的物理量。为实现模拟量控制,必须先对模拟量进行模/数(A/D)转换,将模拟信号转换成PLC所能接受的数字信号。模拟量输入模块的功能就是实现模/数(A/D)转换。


3 3353762
组成

由滤波、模数转换A/D,光电耦合等部分组成 。光电耦合器起防止电磁干扰的作用 。

对多通道的模拟量输入单元,通常设置多路转换开关进行通道的切换,且在输出端设置信号寄存器。


3 3353762
使用及特性

一般先用信号变送器把它们变换成统一的标准信号(如4-20mA的直流电流信号,1-5V的直流电压信号等),然后再送入模拟量输入模块 。

模拟量输入模块(EM231)具有4个模拟量输入通道。


3 3353762
1)外部接线图:


3 3353762

模块上部共有12个端子,每3个点为一组,共4组。

每组可作为一路模拟量的输入通道(电压信号或电流信号),电压信号用两个端子(A+、A—),电流信号用3个端子(RC,C+,C—),其中RC与C+端子短接。未用的输入通道应短接(B+、B—)。

该模块需要直流24V供电(M、L+端)。可由CPU模块的传感器电源24VDC/400mA供电,也可由用户提供外部电源。右端分别是校准电位器和配置DIP设定开关。


3 3353762
2)模拟量输入模块的特性

EM231的电压输入范围:单极性0~10V,0~5V;双极性±5V,±2.5V

电流输入范围 :0~20mA

模拟量到数字量的最大转换时间 :250μs

每个通道占用存储器AI区域2个字节。该模块模拟量的输入值为只读数据。


3 3353762

模拟量输入模块(EM231)的输入信号经模数(A/D)转换后的数字量数据值是12位二进制数。数据值的12位在CPU中存放格式如图所示。最高有效位是符号位:0表示正值数据,1表示负值数据。


1 0 10v 0 5v
1)单极性数据格式(0~10V、0~5V)

2个字节的存储单元的低3位均为0,数据值12位(单极性数据)是存放在第3~ 14位区域。这12位数据的最大值应为215-8=32760。单极性数据格式的全量程范围设置为0~32000。差值32760-32000=760则用于偏置/增益,由系统完成。由于第15位为0,表示是正值数据。


2 5v 2 5v
2)双极性数据格式(±5V、±2.5V)

2个字节存储单元的低4位均为0,数据值12位(双极性数据)是存放在第4~15位区域。最高有效位是符号位,双极性数据格式的全量程范围设置为-32000~+32000。

模拟量输入模块的分辨率通常以A/D转换后的二进制数数字量的位数来表示(12/11位)。


2 d a
2. 模拟量输出模块(D/A)

模拟量输出模块由光电耦合器、数模转换器D/A和信号驱动等环节组成。光电耦合器防止电磁干扰。


3 3353762
1)外部接线图:

左端起的每3个点为一组,共二组。每组可作为一路模拟量输出(电压或电流信号)。

第一组V0端接电压负载、I0端接电流负载,M0为公共端。

第二组的接法与第一组类同。

该模块需要直流24V供电。


3 3353762
2)模拟量输出模块的特性

  • 输出信号的范围:电压输出为±10V,电流输出为0-20mA。电压输出的设置时间为100μs,电流输出的设置时间为2ms。每个输出通道占用存储器AQ区域2个字节。用户程序无法读取模拟量输出值。

  • PLC运算处理后的12位数字量信号(BIN数)在CPU中存放格式如图所示。最高有效位是符号位:0表示是正值,1表示是负值。


3 3353762
1)电流输出数据格式

2个字节的存储单元的低3位均为0,数据值12位数据是存放在第3~14位区域。电流输出数据字格式为0~+32000。第15位为0,表示是正值数据。


3 3353762
2)电压输出的数据格式

2个字节的存储单元的低4位均为0,数据值的12位是存放在第4~15位区域。电压输出数据格式为-32000~ +32000。

模拟量输出模块的分辨率通常以D/A转换前待转换的二进制数数字量的位数表示。


3 em235
3. 模拟量输入输出模块(EM235)

  • EM235具有4个模拟量输入通道、1个模拟量输出通道 。

  • 模拟量输入功能同EM231模拟量输入模块,技术参数基本相同 。

  • 电压输入范围有所不同,单极性为0~10V、0~5V、0~1V、0~500mv、0~100mv、0~50mv。双极性为±10V、±5V、±2.5V、±1V、±500mV、±250mv、±100mv、±50mv、±25mv。

  • 该模块的模拟量输出功能同EM232模拟量输出模块。技术参数也基本相同。

  • 该模块需要直流24V供电。可由CPU模块的传感器电源24VDC/400mA供电。也可由用户提供外部电源。


3 1 2
3.1.2.数据处理、运算指令及应用


3 3353762

2.运算指令

(1)整数与双整数加减法指令

整数加法(ADD-I)和减法(SUB-I)指令是:使能输入有效时,将两个16位符号整数相加或相减,并产生一个16位的结果输出到OUT。

双整数加法(ADD-D)和减法(SUB-D)指令是:使能输入有效时,将两个32位符号整数相加或相减,并产生一个32位 结果输出到OUT。//

//200+400 VW0即VW0的内容为600



3 3353762

说明:

(1)当IN1、IN2和OUT操作数的地址不同时,在STL指令中,首先用数据传送指令将IN1中的数值送入OUT,然后再执行加、减运算即:OUT+IN2=OUT、OUT-IN2=OUT。为了节省内存,在整数加法的梯形图指令中,可以指定IN1或IN2=OUT,这样,可以不用数据传送指令。如指定INI=OUT,则语句表指令为:+I IN2,OUT;如指定IN2=OUT,则语句表指令为:+I IN1,OUT。在整数减法的梯形图指令中,可以指定IN1=OUT,则语句表指令为:-I IN2,OUT。这个原则适用于所有的算术运算指令,且乘法和加法对应,减法和除法对应。

(2)整数与双整数加减法指令影响算术标志位SM1.0(零标志位),SM1.1(溢出标志位)和SM1.2(负数标志位)。


3 3353762

2) 整数乘除法指令

整数乘法指令(MUL-I)是:使能输入有效时,将两个16位符号整数相乘,并产生一个16位积,从OUT指定的存储单元输出。

整数除法指令(DIV-I)是:使能输入有效时,将两个16位符号整数相除,并产生一个16位商,从OUT指定的存储单元输出,不保留余数。如果输出结果大于一个字,则溢出位SM1.1置位为1。

双整数乘法指令(MUL-D):使能输入有效时,将两个32位符号整数相乘,并产生一个32位乘积,从OUT指定的存储单元输出。


3 3353762

双整数除法指令(DIV-D):使能输入有效时,将两个32位整数相除,并产生一个32位商,从OUT指定的存储单元输出,不保留余数。

整数乘法产生双整数指令(MUL):使能输入有效时,将两个16位整数相乘,得出一个32位乘积,从OUT指定的存储单元输出。

整数除法产生双整数指令(DIV):使能输入有效时,将两个16位整数相除,得出一个32位结果,从OUT指定的存储单元输出。其中高16位放余数,低16位放商。



3 3353762

3)实数加减乘除指令

实数加法(ADD-R)、减法(SUB-R)指令:将两个32位实数相加或相减,并产生一个32位实数结果,从OUT指定的存储单元输出。

实数乘法(MUL-R)、除法(DIV-R)指令:使能输入有效时,将两个32位实数相乘(除),并产生一个32位积(商),从OUT指定的存储单元输出。

操作数:IN1/IN2:VD, ID, QD, MD, SMD, SD, LD, AC, 常量, *VD, *LD, *AC。

OUT:VD, ID, QD, MD, SMD, SD, LD, AC, *VD, *LD, *AC。

数据类型:实数。



3 3353762

4) 数学函数变换指令

(1)平方根(SQRT)指令:对32位实数(IN)取平方根,并产生一个32位实数结果,从OUT指定的存储单元输出。

(2)自然对数(LN)指令:对IN中的数值进行自然对数计算,并将结果置于OUT指定的存储单元中。

求以10为底数的对数时,用自然对数除以2.302585(约等于10的自然对数)。

(3)自然指数(EXP)指令:将IN取以e为底的指数,并将结果置于OUT指定的存储单元中。将“自然指数”指令与“自然对数”指令相结合,可以实现以任意数为底,任意数为指数的计算。求yx,输入以下指令:EXP (x * LN (y))。

例如:求23=EXP(3*LN(2))=8;27的3次方根=271/3=EXP(1/3*LN(27))=3。

(4)三角函数指令:将一个实数的弧度值IN分别求SIN、COS、TAN,得到实数运算结果,从OUT指定的存储单元输出。



3 3353762
3. 逻辑运算指令

逻辑运算是对无符号数按位进行与、或、异或和取反等操作。操作数的长度有B、W、DW。指令格式如表所示

(1) 逻辑与(WAND)指令:将输入IN1,IN2按位相与,得到的逻辑运算结果,放入OUT指定的存储单元。

(2) 逻辑或(WOR)指令:将输入IN1,IN2按位相或,得到的逻辑运算结果,放入OUT指定的存储单元。

(3)逻辑异或(WXOR)指令:将输入IN1,IN2按位相异或,得到的逻辑运算结果,放入OUT指定的存储单元。

(4) 取反(INV)指令:将输入IN按位取反,将结果放入OUT指定的存储单元。



3 3353762

说明:

(1)在表中,在梯形图指令中设置IN2和OUT所指定的存储单元相同,这样对应的语句表指令如表中所示。若在梯形图指令中,IN2(或IN1)和OUT所指定的存储单元不同,则在语句表指令中需使用数据传送指令,将其中一个输入端的数据先送入OUT,在进行逻辑运算。如MOVB IN1,OUT ANDB IN2,OUT

(2)ENO=0的错误条件:0006 间接地址,SM4.3 运行时间

(3)对标志位的影响:SM1.0(零)


3 3353762
4. 递增、递减指令

  • 递增、递减指令用于对输入无符号数字节、符号数字、符号数双字进行加1或减1的操作。指令格式如下表所示。



1 inc b dec b
1) 递增字节(INC-B)/递减字节(DEC-B)指令

递增字节和递减字节指令在输入字节(IN)上加1或减1,并将结果置入OUT指定的变量中。递增和递减字节运算不带符号。

(2) 递增字(INC-W)/递减字(DEC-W)指令

递增字和递减字指令在输入字(IN)上加1或减1,并将结果置入OUT。递增和递减字运算带符号(16#7FFF > 16#8000)。


3 inc dw dec dw
3)递增双字(INC-DW)/递减双字(DEC-DW)指令

递增双字和递减双字指令在输入双字(IN)上加1或减1,并将结果置入OUT。递增和递减双字运算带符号(16#7FFFFFFF > 16#80000000)。


3 3353762
5. 表功能指令

数据表是用来存放字型数据的表格,如图所示。表格的第一个字地址即首地址,为表地址,首地址中的数值是表格的最大长度(TL),即最大填表数。表格的第二个字地址中的数值是表的实际长度(EC),指定表格中的实际填表数。每次向表格中增加新数据后,EC加1。从第三个字地址开始,存放数据(字)。表格最多可存放100个数据(字),不包括指定最大填表数(TL)和实际填表数(EC)的参数。


3 3353762

数据表

要建立表格,首先须确定表的最大填表数。如下图所示。

// 输入表格的最大填表数

LD SM0.1

MOVW +6, VW200


3 3353762
1 )填表指令

表填表(ATT)指令:向表格(TBL)中增加一个字(DATA)。如右图所示。

(1)DATA为数据输入端,其操作数为:VW, IW, QW, MW, SW, SMW, LW, T, C, AIW, AC, 常量, *VD, *LD, *AC;

(2)TBL为表格的首地址,其操作数为:VW, IW, QW, MW, SW, SMW, LW, T, C, *VD, , *LD *AC;数据类型为:字。

(3)指令执行后,新填入的数据放在表格中最后一个数据的后面,EC的值自动加1。

(4)使ENO = 0的错误条件:0006(间接地址),0091(操作数超出范围),SM1.4(表溢出),SM4.3(运行时间)。

(5)填表指令影响特殊标志位:SM1.4(填入表的数据超出表的最大长度,SM1.4=1)。

ATT DATA,TBL


3 3353762
2 )表取数指令

从数据表中取数有先进先出(FIFO)和后进先出(LIFO)两种。执行表取数指令后,实际填表数EC值自动减1。

先进先出指令(FIFO):移出表格(TBL)中的第一个数(数据0),并将该数值移至DATA指定存储单元,表格中的其他数据依次向上移动一个位置。

后进先出指令(LIFO):将表格(TBL)中的最后一个数据移至输出端DATA指定的存储单元,表格中的其他数据位置不变。

表取数指令格式如下表所示。



3 3353762

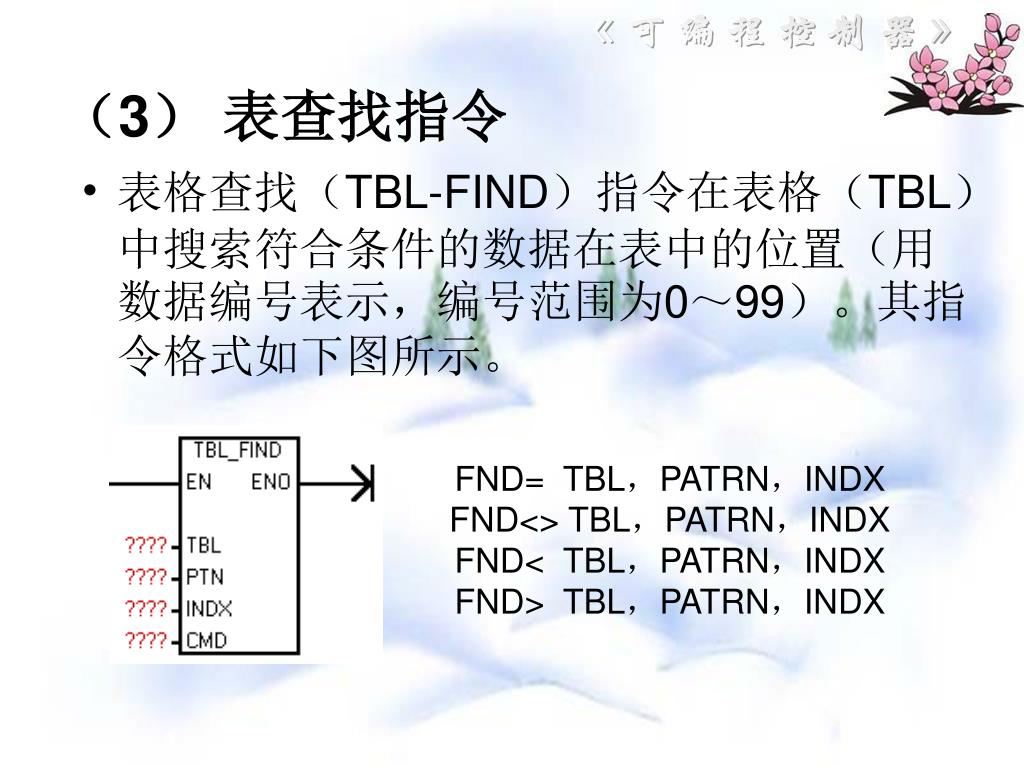

3) 表查找指令

  • 表格查找(TBL-FIND)指令在表格(TBL)中搜索符合条件的数据在表中的位置(用数据编号表示,编号范围为0~99)。其指令格式如下图所示。

FND= TBL,PATRN,INDX

FND<> TBL,PATRN,INDX

FND< TBL,PATRN,INDX

FND> TBL,PATRN,INDX


3 3353762
1)梯形图中各输入端的介绍

TBL:为表格的实际填表数对应的地址(第二个字地址),即高于对应的“增加至表格”、“后入先出”或“先入先出”指令TBL操作数的一个字地址(两个字节)。

TBL操作数:VW, IW, QW, MW, SW, SMW, LW, T, C, *VD, *LD, *AC。数据类型:字。

PTN:是用来描述查表条件时进行比较的数据。

PTN操作数:VW, IW, QW, MW, SW, SMW, AIW, LW, T, C, AC, 常量, *VD, *LD, *AC。

数据类型:整数。


3 3353762

INDX:搜索指针,即从INDX所指的数据编号开始查找,并将搜索到的符合条件的数据的编号放入INDX所指定的存储器。

INDX操作数:VW, IW, QW, MW, SW, SMW, LW, T, C, AC, *VD, *LD, *AC。数据类型:字。

CMD:比较运算符,其操作数为常量1~4,分别代表=、<>、<, >。数据类型:字节。


3 3353762
2)功能说明

表格查找”指令搜索表格时,从INDX指定的数据编号开始,寻找与数据PTN的关系满足CMD比较条件的数据。参数如果找到符合条件的数据,则INDX的值为该数据的编号。要查找下一个符合条件的数据,再次使用“表格查找”指令之前须将INDX加1。如果没有找到符合条件的数据,INDX的数值等于实际填表数EC。一个表格最多可有100数据,数据编号范围:0~99。将INDX的值设为0,则从表格的顶端开始搜索。


3 eno 0
3)使ENO = 0的错误条件

SM4.3(运行时间),0006(间接地址),0091(操作数超出范围)。


3 3353762
4) 字填充指令

字填充(FILL)指令用输入IN存储器中的字值写入输出OUT开始N个连续的字存储单元中。N的数据范围:1~255。其指令格式如下图所示。

FILL IN,OUT,N


3 3353762

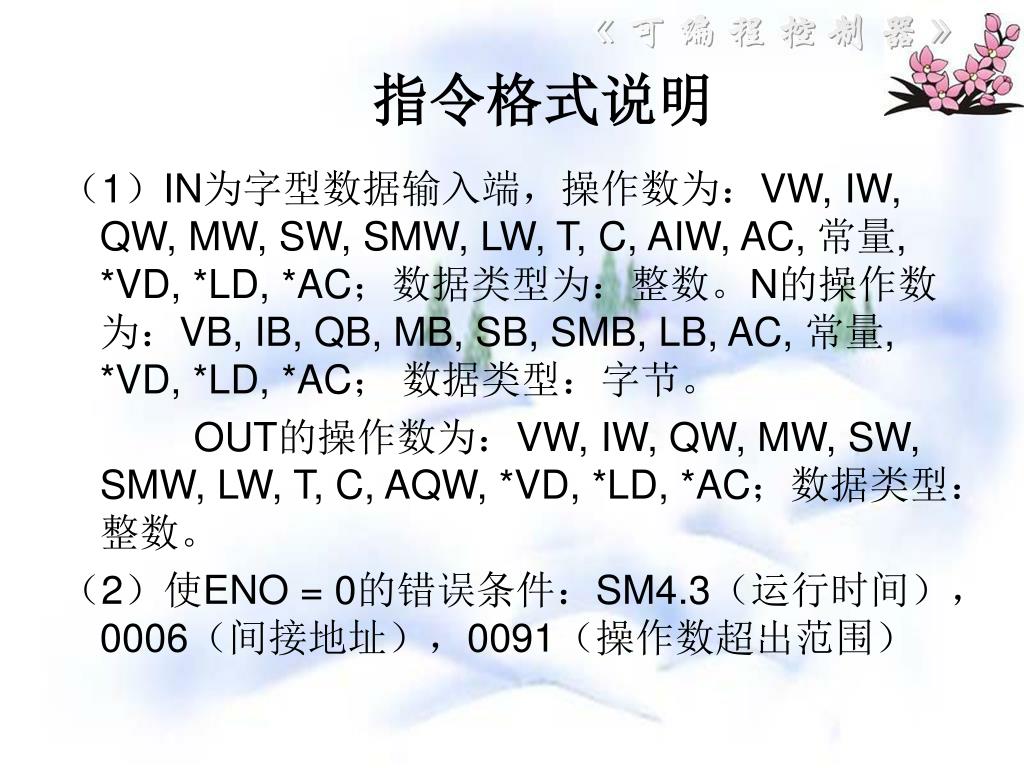

指令格式说明

(1)IN为字型数据输入端,操作数为:VW, IW, QW, MW, SW, SMW, LW, T, C, AIW, AC, 常量, *VD, *LD, *AC;数据类型为:整数。N的操作数为:VB, IB, QB, MB, SB, SMB, LB, AC, 常量, *VD, *LD, *AC; 数据类型:字节。

OUT的操作数为:VW, IW, QW, MW, SW, SMW, LW, T, C, AQW, *VD, *LD, *AC;数据类型:整数。

(2)使ENO = 0的错误条件:SM4.3(运行时间),0006(间接地址),0091(操作数超出范围)


3 1 3
3.1.3中断源及中断程序


3 3353762
1. 中断源的类型

中断源即发出中断请求的事件,又叫中断事件。为了便于识别,系统给每个中断源都分配一个编号,称为中断事件号。S7-200系列可编程控制器最多有34个中断源,分为三大类:通信中断、输入/输出中断和时基中断。


3 3353762
1)通信中断

在自由口通信模式下,用户可通过编程来设置波特率、奇偶校验和通信协议等参数。用户通过编程控制通讯端口的事件为通信中断。


2 i o
2)I/O中断

I/O中断包括外部输入上升/下降沿中断、高速计数器中断和高速脉冲输出中断。S7-200用输入(I0.0、I0.1、I0.2或I0.3)上升/下降沿产生中断。这些输入点用于捕获在发生时必须立即处理的事件。高速计数器中断指对高速计数器运行时产生的事件实时响应,包括当前值等于预设值时产生的中断,计数方向的改变时产生的中断或计数器外部复位产生的中断。脉冲输出中断是指预定数目脉冲输出完成而产生的中断。


3 3353762
3)时基中断

定时中断用于支持一个周期性的活动。周期时间从1毫秒至255毫秒,时基是1毫秒。使用定时中断0,必须在SMB34中写入周期时间;使用定时中断1,必须在SMB35中写入周期时间。

定时中断可以用来对模拟量输入进行采样或定期执行PID回路。定时器T32/T96中断指允许对定时间间隔产生中断。这类中断只能用时基为1ms的定时器T32/T96构成。当中断被启用后,当前值等于预置值时,在S7-200执行的正常1毫秒定时器更新的过程中,执行连接的中断程序。


3 3353762
2. 中断优先级和排对等候

优先级是指多个中断事件同时发出中断请求时,CPU对中断事件响应的优先次序。S7-200规定的中断优先由高到低依次是:通信中断、I/O中断和定时中断。每类中断中不同的中断事件又有不同的优先权,如表3-3-1所示。

一个程序中总共可有128个中断。S7-200在中断各自的优先级组内按照先来先服务的原则为中断提供服务。在任何时刻,只能执行一个中断程序。一旦一个中断程序开始执行,则一直执行至完成。不能被另一个中断程序打断,即使是更高优先级的中断程序。中断程序执行中,新的中断请求按优先级排队等候。中断队列能保存的中断个数有限,若超出,则会产生溢出。中断队列的最多中断个数和溢出标志位如表3-3-2所示


3 3353762
3. 中断指令

  • 中断指令有4条,包括开、关中断指令,中断连接、分离指令。指令格式如下表所示。


3 3353762
1) 开、关中断指令

开中断(ENI)指令全局性允许所有中断事件。关中断(DISI)指令全局性禁止所有中断事件,中断事件的每次出现均被排队等候,直至使用全局开中断指令重新启用中断。

PLC转换到RUN(运行)模式时,中断开始时被禁用,可以通过执行开中断指令,允许所有中断事件。执行关中断指令会禁止处理中断,但是现用中断事件将继续排队等候。


3 3353762
2)中断连接、分离指令

中断连接指令(ATCH)指令将中断事件(EVNT)与中断程序号码(INT)相连接,并启用中断事件。

分离中断(DTCH)指令取消某中断事件(EVNT)与所有中断程序之间的连接,并禁用该中断事件。

注意:一个中断事件只能连接一个中断程序,但多个中断事件可以调用一个中断程序。


3 3353762
4. 中断程序

(1)中断程序的概念

中断程序是为处理中断事件而事先编好的程序。中断程序不是由程序调用,而是在中断事件发生时由操作系统调用。在中断程序中不能改写其他程序使用的存储器,最好使用局部变量。中断程序应实现特定的任务,应“越短越好”,中断程序由中断程序号开始,以无条件返回指令(CRETI)结束。在中断程序中禁止使用DISI、ENI、HDEF、LSCR和END指令


3 3353762
2. 建立中断程序的方法

方法一:从“编辑”菜单→选择插入(Insert)→中断(Interrupt)。

方法二:从指令树,用鼠标右键单击“程序块”图标并从弹出菜单→选择插入(Insert)→中断(Interrupt)。

方法三:从“程序编辑器”窗口,从弹出菜单用鼠标右键单击插入(Insert)→中断(Interrupt)。

程序编辑器从先前的POU显示更改为新中断程序,在程序编辑器的底部会出现一个新标记,代表新的中断程序。


3 1 4 pid
3.1.4. PID控制


1 pid
1. PID算法

在工业生产过程控制中,模拟信号PID(由比例、积分、微分构成的闭合回路)调节是常见的一种控制方法。运行PID控制指令,S7-200将根据参数表中的输入测量值、控制设定值及PID参数,进行PID运算,求得输出控制值。参数表中有9个参数,全部为32位的实数,共占用36个字节。PID控制回路的参数表如下表所示。


3 3353762
PID回路参数表


2 pid
2. PID控制回路选项

在很多控制系统中,有时只采用一种或两种控制回路。例如,可能只要求比例控制回路或比例和积分控制回路。通过设置常量参数值选择所需的控制回路。

(1)如果不需要积分回路(即在PID计算中无“I”),则应将积分时间Ti设为无限大。由于积分项Mx的初始值,虽然没有积分运算,积分项的数值也可能不为零。

(2)如果不需要微分运算(即在PID计算中无“D”),则应将微分时间Td设定为0.0。

(3)如果不需要比例运算(即在PID计算中无“P”),但需要I或ID控制,则应将增益值Kc指定为0.0。因为Kc是计算积分和微分项公式中的系数,将循环增益设为0.0会导致在积分和微分项计算中使用的循环增益值为1.0。


3 3353762
3. 回路输入量的转换和标准化

每个回路的给定值和过程变量都是实际数值,其大小、范围和工程单位可能不同。在PLC进行PID控制之前,必须将其转换成标准化浮点表示法。步骤如下:

(1)将实际从16位整数转换成32位浮点数或实数。

(2)将实数转换成0.0至1.0之间的标准化数值。


4 pid
4. PID回路输出转换为成比例的整数

程序执行后,PID回路输出0.0和1.0之间的标准化实数数值,必须被转换成16位成比例整数数值,才能驱动模拟输出。

PID回路输出成比例实数数值=(PID回路输出标准化实数值-偏移量)*取值范围

程序如下:

MOVR VD108, AC0 //将PID回路输出送入AC0。

-R 0.5, AC0 //双极数值减偏移量0.5

R 64000.0, AC0 //AC0的值*取值范围,变为成比例实数数值

ROUND AC0,AC0 //将实数四舍五入取整,变为32位整数

DTI AC0, AC0 //32位整数转换成16位整数

MOVW AC0, AQW0 //16位整数写入AQW0


5 pid
5. PID指令

PID指令:使能有效时,根据回路参数表(TBL)中的输入测量值、控制设定值及PID参数进行PID计算。格式如下表所示。


3 3353762
说明:

(1)程序中可使用八条PID指令,分别编号0-7,不能重复使用。

(2)使ENO = 0的错误条件:0006(间接地址),SM1.1(溢出,参数表起始地址或指令中指定的PID回路指令号码操作数超出范围)。

(3)PID指令不对参数表输入值进行范围检查。必须保证过程变量和给定值积分项前值和过程变量前值在0.0和1.0之间。


3 3353762
操作过程

1.根据本任务的技术要求编写程序与调试

软件调试,只连接输入按钮、输入输出模块,模拟输入可以用可调电阻代替,便于观察现象;不连接电机。

(1)编写模拟量输入输出程序;并测试。

1)模拟量输入测试时,调整通过调整电阻来改变电压信号,并用万用表测量,记录几个关键值。


3 3353762

2)测试输出模拟量时,改变数字量,用万用表测量输出电压信号,并记录几个关键值。

(2)编写紧急情况控制程序;并调试。

利用中断程序实现,压力过高或稳定过高停机控制。

调试时,改变相关电阻模拟压力过高或稳定过高,观察PLC输出指示灯变化。


3 3353762

3)编写原料泵电机速度控制程序

利用PLC的PID控制功能实现电机转速稳定。

测试时,改变电阻,用万用表测量模拟输出是否稳定在给定值。

(4)完整软件编写;并调试。

将以上各部分有机综合,编写完整控制程序。

按以上调试方法调试。


3 3353762
2.安装

将接触器、电机、PLC输出用导线连接。认真检查线路,有否短路、缺线;输入输出的电压是否正确。

传感器设置、安放位置等要正确。


3 3353762
3.调试

检查无误后,送电。观察现象,若有异常响声、冒烟等及时关掉电源。

观察仪表显示是否正常。压力表是否是预置值,温度表显示是否正常,流量是否稳定等。

改变参数(流量)在观察现象。

4.学生写出完整报告。
