4.2 SDH 的逻辑功能块. 主要内容. SDH 设备逻辑功能块 基本功能块 辅助功能块 告警流程图. 逻辑功能块. 产生背景 SDH 设备统一的接口 不同厂家的实现的方式千差万别 ITU-T 规定统一的基本功能块标准 重点 各个功能块的告警、性能监测机理. TM 设备的典型功能块的组成. TTF. w. STM. A. B. C. D. E. F. RST. MST. MSP. SPI. MSA. HOI. 140Mb/s. G.703. G. L. M. HPC. PPI. LPA. HPT. F.
E N D
主要内容 • SDH设备逻辑功能块 • 基本功能块 • 辅助功能块 • 告警流程图
逻辑功能块 • 产生背景 • SDH设备统一的接口 • 不同厂家的实现的方式千差万别 • ITU-T规定统一的基本功能块标准 • 重点 • 各个功能块的告警、性能监测机理

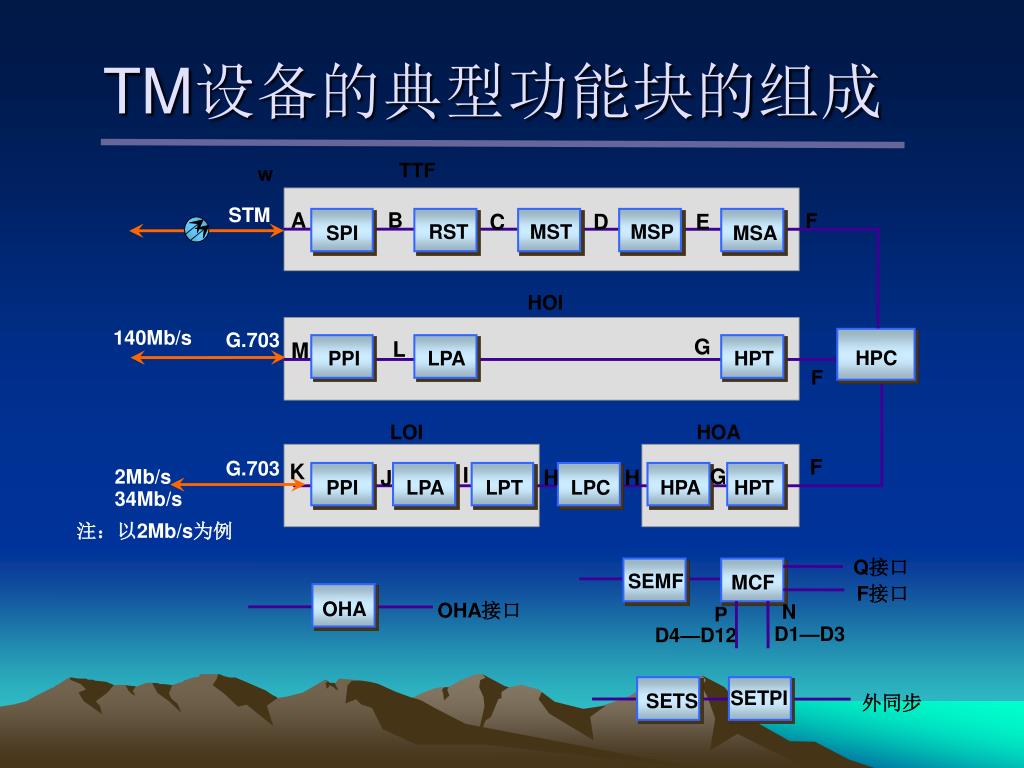

TM设备的典型功能块的组成 TTF w STM A B C D E F RST MST MSP SPI MSA HOI 140Mb/s G.703 G L M HPC PPI LPA HPT F LOI HOA F G.703 K I G 2Mb/s H H J PPI LPA LPT LPC HPA HPT 34Mb/s 注:以2Mb/s为例 Q接口 SEMF MCF F接口 OHA OHA接口 N P D1—D3 D4—D12 SETPI SETS 外同步
TTF-传送终端功能块 • 由SPI、RST、MST、MSP、MSA一起构成了复合功能块TTF。它的作用是在收方向对STM-N光线路进行光/电变换(SPI)、处理RSOH(RST)、处理MSOH(MST)、对复用段信号进行保护(MSP)、对AUG消间插并处理指针AU-PTR,最后输出N个VC4信号。发方向与此过程相反,进入TTF的是VC4信号,从TTF输出的是STM-N的光信号。

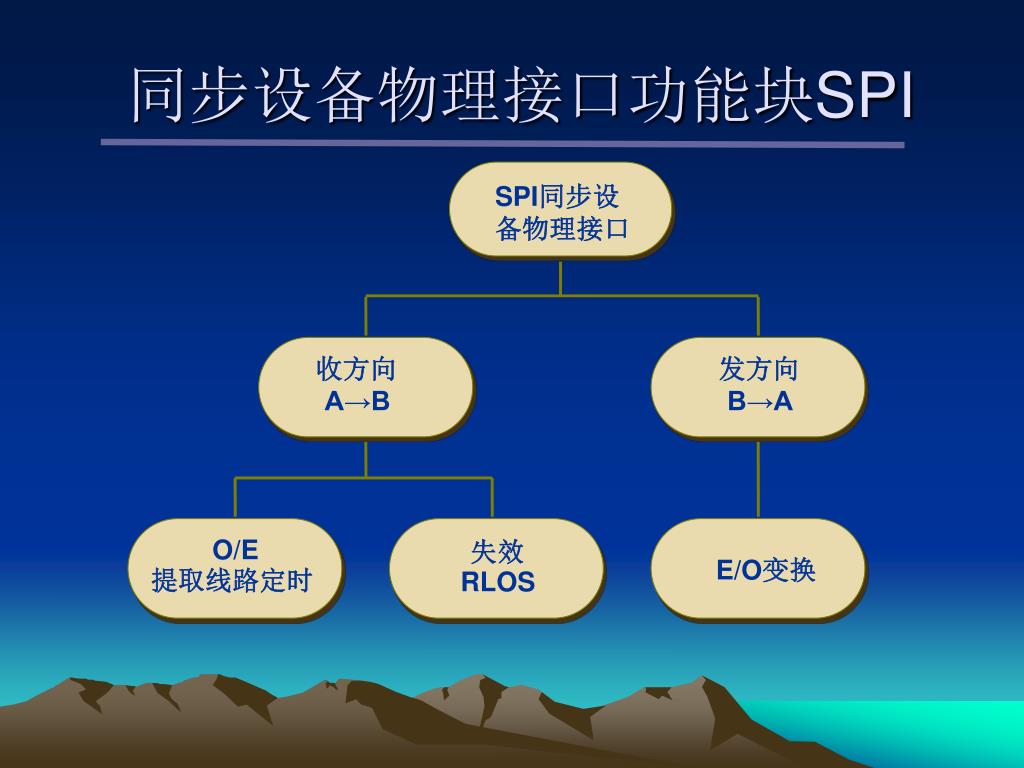

同步设备物理接口功能块SPI SPI同步设备物理接口 收方向 发方向 A→B B→A O/E 失效 E/O变换 提取线路定时 RLOS

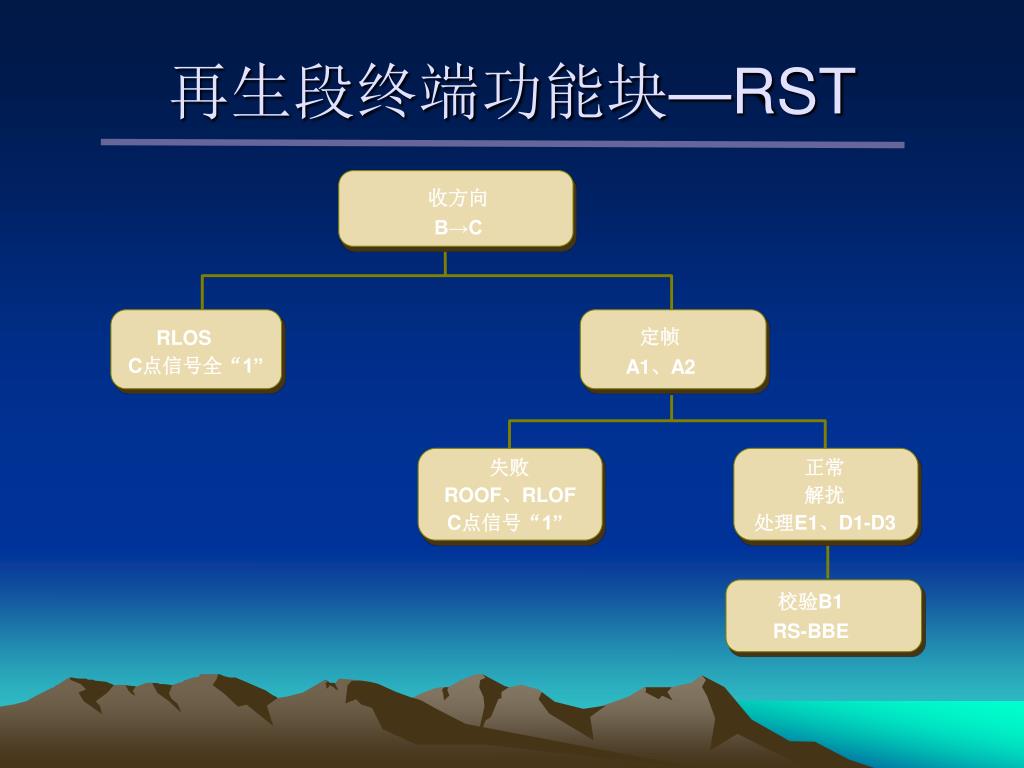

再生段终端功能块—RST 收方向 B→C 定帧 RLOS C点信号全“1” A1、A2 失败 正常 ROOF、RLOF 解扰 C点信号“1” 处理E1、D1-D3 校验B1 RS-BBE
再生段终端功能块—RST 发方向 C→B 加扰 写RSOH STM-N帧 加入E1 计算B1 D1-D3
再生段终端功能块—RST 270×N 1 9 STM-N电信号 STM-N光信号 9×N B点 C点 A点 • A、B、C点信号帧结构
复用段终端功能块—MST 收方向 C→D 提取APS信令 检测B2 检测K2(b6-b8) K1、K2(b1-b5) 111 越限 不符 110 MS-AIS MS-EXC(B2) MS-RDI MS-BBE D点信号“1” D点信号“1”

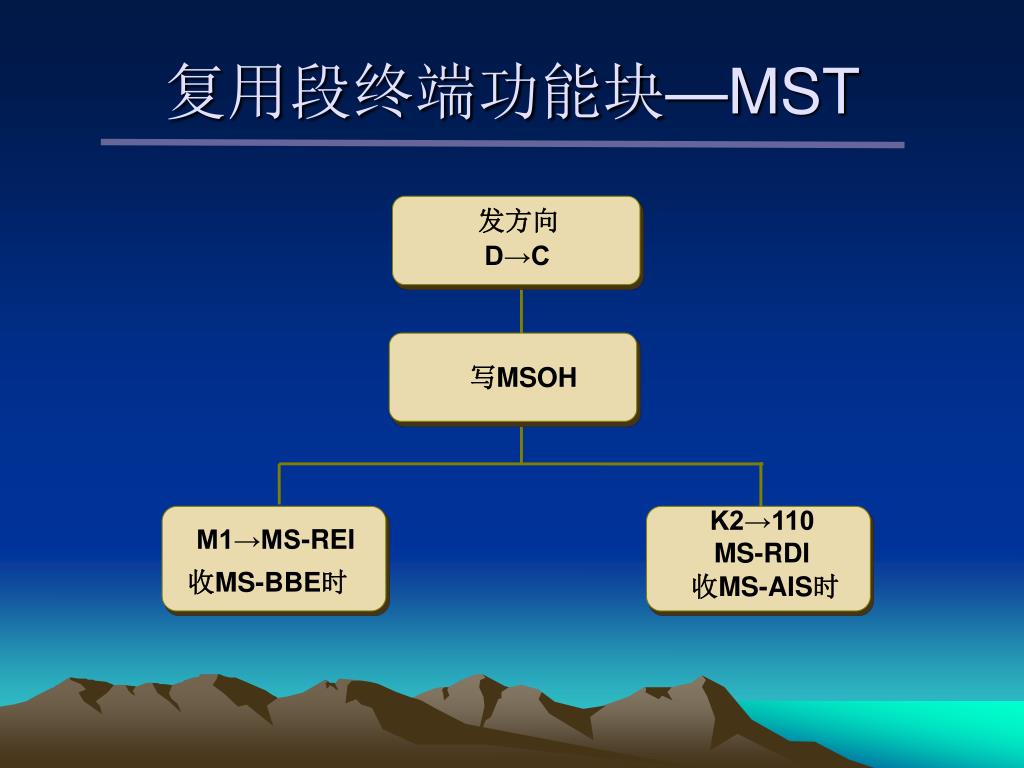

复用段终端功能块—MST 发方向 D→C 写MSOH K2→110 M1→MS-REI MS-RDI 收MS-BBE时 收MS-AIS时
复用段终端功能块—MST 270×N 9×N …… …… …… SPI RST RST SPI MST MST RS(再生段) MS(复用段) • D点信号帧结构 • 再生段和复用段的区别
复用段保护功能块—MSP 功能块模型为: 设备模型为: 主 主信道 M M MST MST TM TM M M 备 S S A S S A 备用信道 P P MST MST • MSP:复用段保护功能块 • 进行复用段保护倒换 • 启动条件RLOS、RLOF、MS-AIS • 不倒换时,信号透明传输 • 1+1、1:1、1:n
复用段适配功能块—MSA 收方向 E→F 消间插 N×AU-4 AUG→ 解读指针 AU-PTR H1H2H3全“1” 无效指针 AU-AIS 8个NDF AU-LOP→F“1” F点信号全“1”

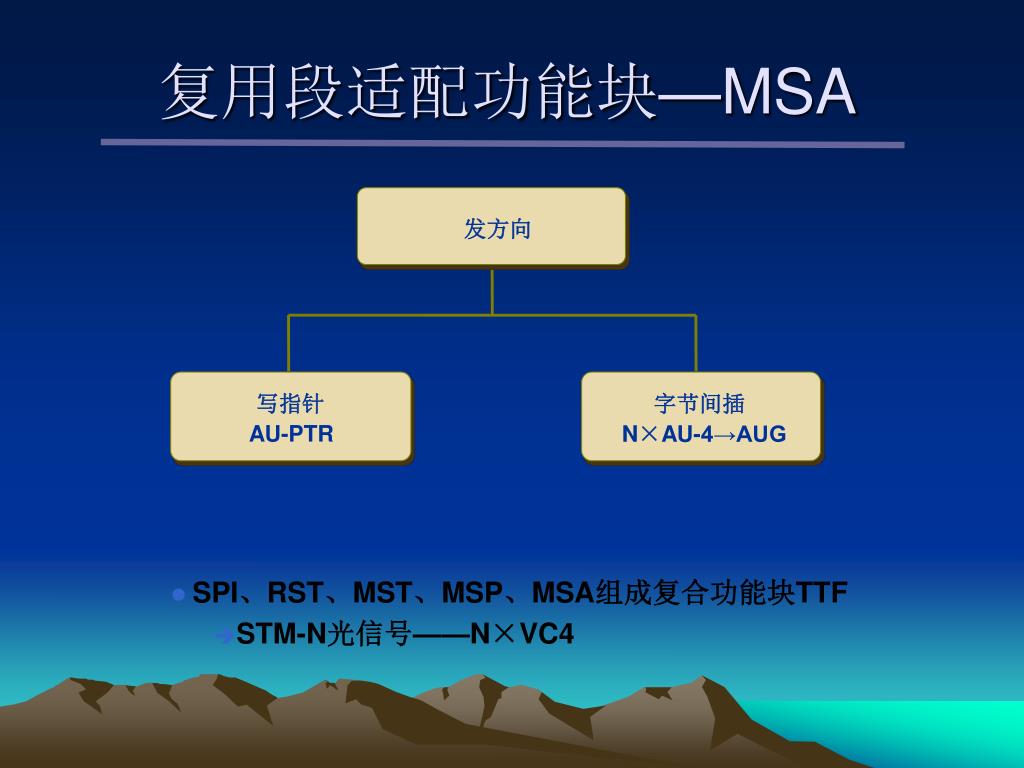

复用段适配功能块—MSA 发方向 写指针 字节间插 AU-PTR N×AU-4→AUG • SPI、RST、MST、MSP、MSA组成复合功能块TTF • STM-N光信号——N×VC4
基本逻辑功能块 • HPC:高阶通道连接功能块 • 对VC4的交叉矩阵 • 仅选择路由,不处理信号 • HPT:高阶通道终端 • HPOH源和宿 • 对高阶VC4进行实时监控
高阶通道终端功能块—HPT 收方向 F→G 检测B3 检测J1 检测C2 H4传给 不符 失配HP-TIM 失配HP-SLM HPA G点全“1” 00H HP-UNEQ HP-BBE G点全“1”
高阶通道终端功能块—HPT 发方向 G→F G1→HP-RDI G1→HP-REI 写HPOH 收HP-TIM、HP-SLM 收HP-BBE 时 HP-UNEQ
高阶通道终端功能块—HPT 1 260 1 C4 9 1 261 1 VC4 9 • G点信号帧结构 • F点信号帧结构
基本逻辑功能块 • LPA:低阶通道适配功能块 • 包封/拆包封:PDH—C • PPI:PDH物理接口功能块 • 设备与PDH线路接口 • 提取PDH支路定时信号 • 码型变换:NRZ—HDB3、NRZ—CMI
PDH物理接口功能块—PPI PPI 收方向 发方向 L→M M→L J→K K→J 无输入信号 码型变换 码型变换 T-ALOS、P-LOS 提取定时 EX-TLOS
高阶通道适配功能块—HPA 收方向 G→H 消间插 处理指针 C4→TU12 TU-PTR、TU12→VC12 V1V2V3“1” 无效指针 TU-AIS TU-LOP H点全“1” H点全“1”
高阶通道适配功能块—HPA 发方向 H→G 写指针 字节间插 TU-PTR、VC12→TU12 TU12→C4
基本逻辑功能块 • HOI:高阶接口功能块(HPT、LPA、PPI) • 140M—VC4 • HOA:高阶组装器(HPT、HPA) • VC12—VC4 • LPC:低阶通道连接功能块 • 对VC12、VC3的交叉矩阵 • 仅选择路由,不处理信号 • LPT:低阶通道终端 • LPOH源和宿 • 对低阶VC12进行实时监控

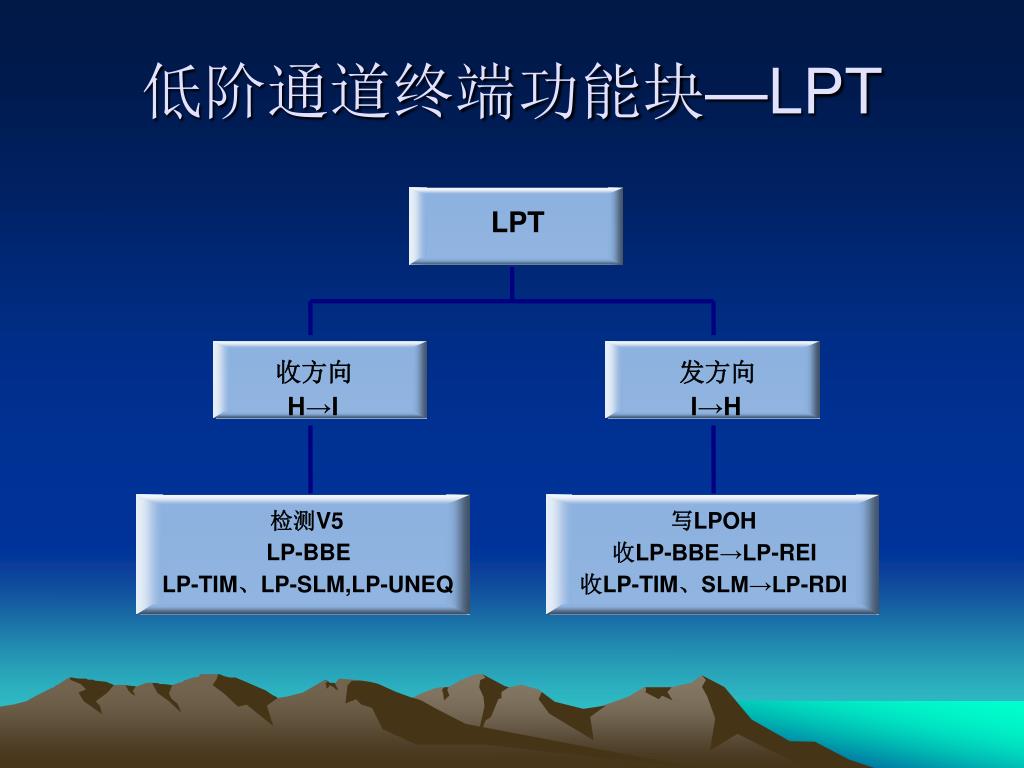

低阶通道终端功能块—LPT LPT 收方向 发方向 H→I I→H 检测V5 写LPOH LP-BBE 收LP-BBE→LP-REI LP-TIM、LP-SLM,LP-UNEQ 收LP-TIM、SLM→LP-RDI
低阶通道终端功能块—LPT H点信号帧结构 I点信号帧结构 1 4 1 4 1 1 VC12 C12 9 9 LPT、LPA、PPT组成LOI,功能2M、34M—VC12、VC3
