avalanche photodiode apd
ΑΝΙΧΝΕΥΣΗ ΦΩΤΟΣΚΑΙ ΕΝΙΣΧΥΣΗ ΜΕ

ΤΟ ΦΑΙΝΟΜΕΝΟ ΧΙΟΝΟΣΤΙΒΑΔΑΣ

AVALANCHE PHOTODIODE (APD)

avalanche

Υψηλή Ενεργειακή στάθμη

Χαμηλή Ενεργειακή στάθμη

Απορρόφηση φωτεινής ενέργειας

 Μετάβαση Ηλεκτρονίων

σε υψηλότερες ενεργειακές στάθμες

 Φαινόμενο χιονοστιβάδας (Avalanche)

 Πολλαπλασιασμός Ελέυθερων Ηλεκτρονίων

 ΕΝΙΣΧΥΣΗ ΡΕΥΜΑΤΟΣ

φώς

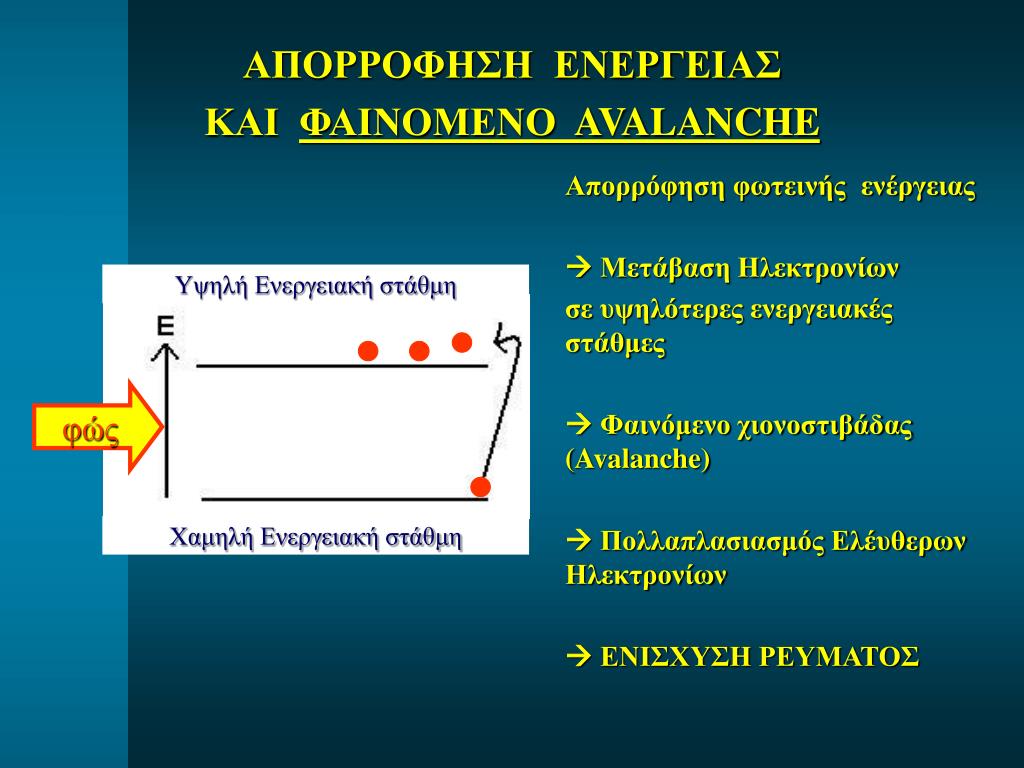

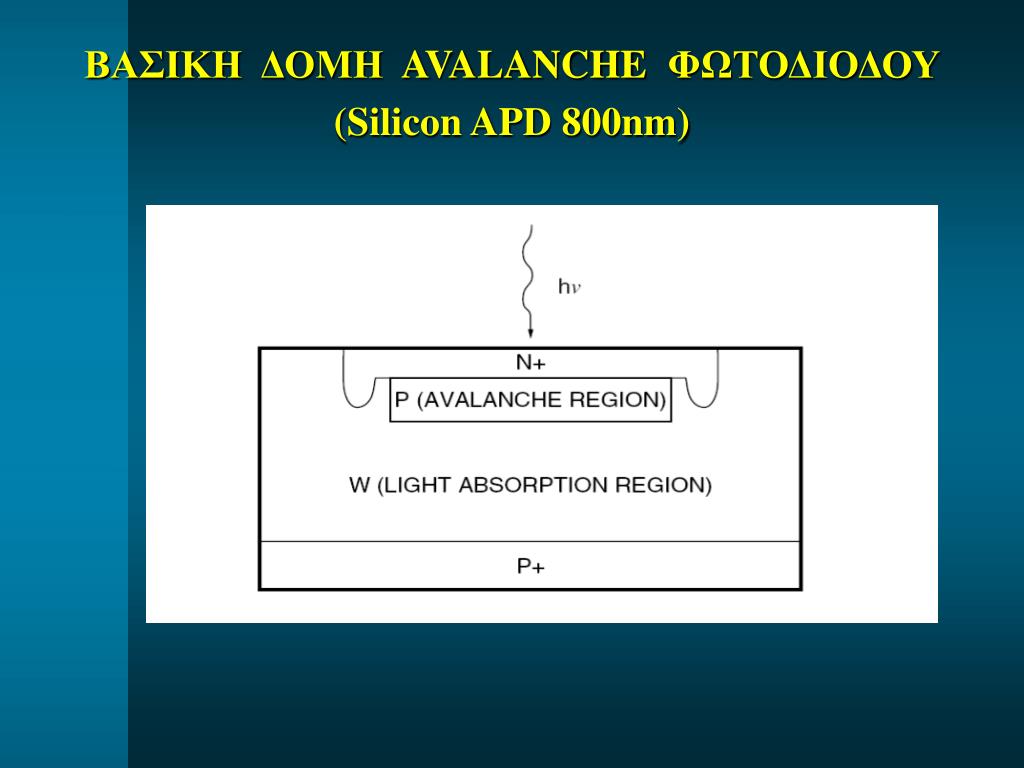

ΑΠΟΡΡΟΦΗΣΗ ΕΝΕΡΓΕΙΑΣ

ΚΑΙ ΦΑΙΝΟΜΕΝΟ AVALANCHE

slide4

Περιοχή

Avalanche

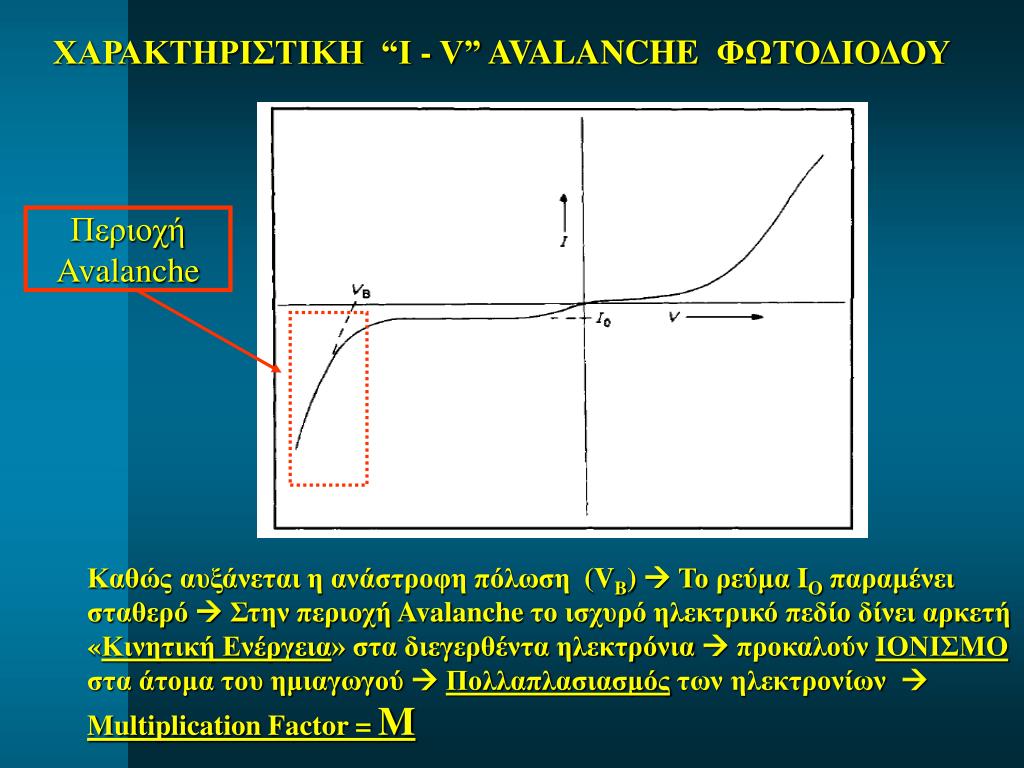

ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ “I - V”AVALANCHE ΦΩΤΟΔΙΟΔΟΥ

Καθώς αυξάνεται η ανάστροφη πόλωση (VB)  Το ρεύμα IOπαραμένει σταθερό Στην περιοχή Avalanche το ισχυρό ηλεκτρικό πεδίο δίνει αρκετή «Κινητική Ενέργεια» στα διεγερθέντα ηλεκτρόνια  προκαλούν ΙΟΝΙΣΜΟ στα άτομα του ημιαγωγού  Πολλαπλασιασμός των ηλεκτρονίων  Multiplication Factor = M

slide5

ΥΨΗΛΟ ΗΛΕΚΤΡΙΚΟ ΠΕΔΙΟΣΤΗΝ ΠΕΡΙΟΧΗ AVALANCHE

  • VB > 100 εως 1000 Volts
  • Εσωτερικός φωτοηλεκτρονικός μηχανισμός «κέρδους» M ( 10 – 500 )
  • Το φαινόμενο Avalanche δεν προκαλεί καταστροφή του ημιαγωγού
  • Η αναπτυσσόμενη θερμοκρασία απο το μεγάλο ρεύμα όμως μπορεί να προκαλεσει καταστροφή
slide6

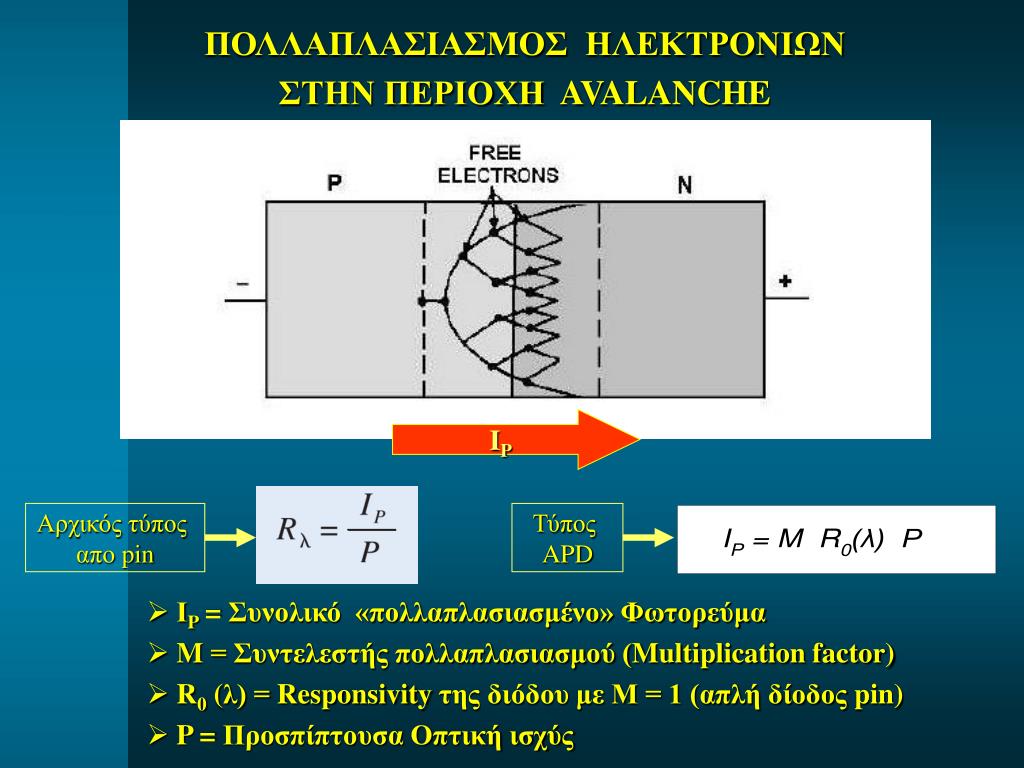

ΠΟΛΛΑΠΛΑΣΙΑΣΜΟΣ ΗΛΕΚΤΡΟΝΙΩΝ

ΣΤΗΝ ΠΕΡΙΟΧΗ AVALANCHE

IP

Αρχικός τύπος

απο pin

Τύπος

APD

  • ΙP= Συνολικό «πολλαπλασιασμένο» Φωτορεύμα
  • M = Συντελεστής πολλαπλασιασμού (Multiplication factor)
  • R0(λ) = Responsivity της διόδου με Μ = 1 (απλή δίοδος pin)
  • P = Προσπίπτουσα Οπτική ισχύς
slide7

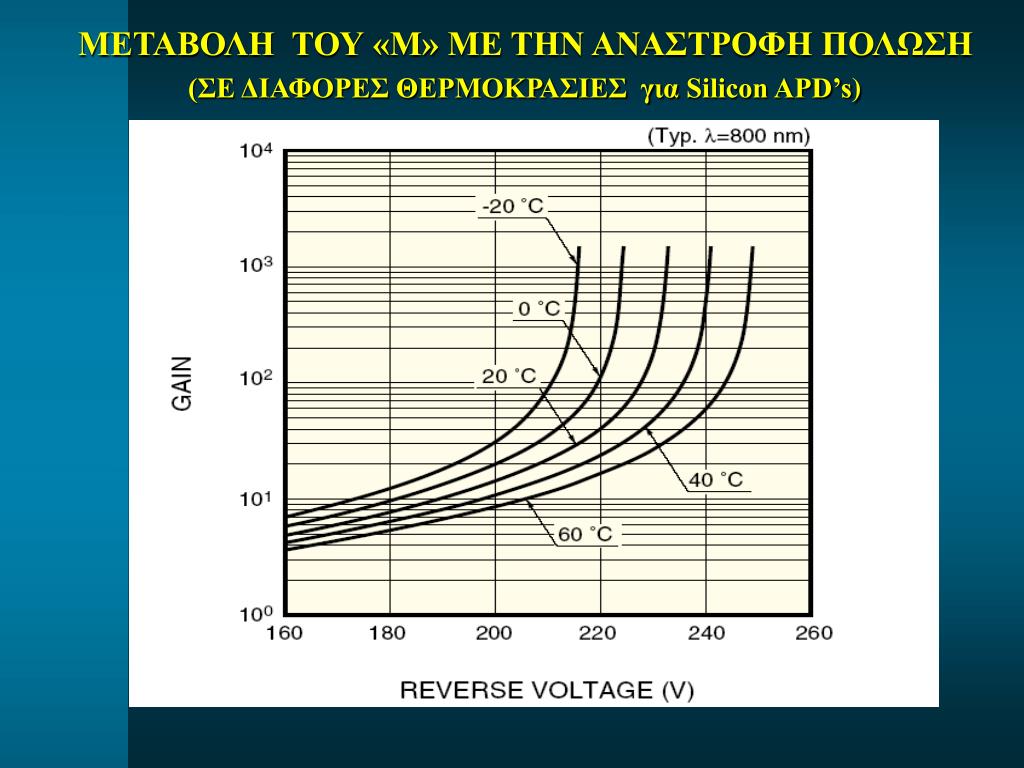

ΜΕΤΑΒΟΛΗ ΤΟΥ «Μ» ΜΕ ΤΗΝ ΑΝΑΣΤΡΟΦΗ ΠΟΛΩΣΗ

(ΣΕ ΔΙΑΦΟΡΕΣ ΘΕΡΜΟΚΡΑΣΙΕΣ για Silicon APD’s)

slide8

ΜΕΤΑΒΟΛΗ ΤΗΣ RESPONSIVITY ΩΣ ΠΡΟΣ ΤΟ λ

(για δύο τιμές του Μ & για Silicon APD’s)

Τύπος

APD

slide9

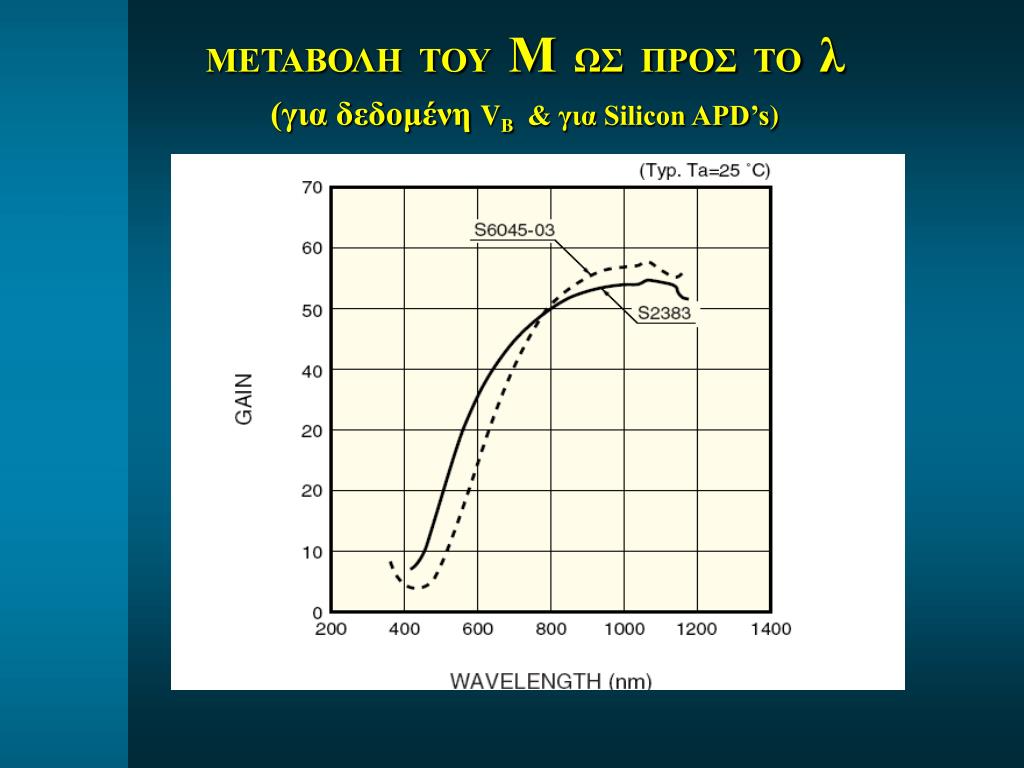

ΜΕΤΑΒΟΛΗ ΤΟΥ ΜΩΣ ΠΡΟΣ ΤΟ λ

(για δεδομένη VB & για Silicon APD’s)

slide10

ΗΛΕΚΤΡΙΚΑ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΦΩΤΟΔΙΟΔΟΥ APD

slide11

ΗΛΕΚΤΡΙΚΗ ΠΟΛΩΣΗ ΦΩΤΟΔΙΟΔΟΥ APD

Ανάστροφη πόλωση Φωτοδιόδου με υψηλή θετική τάση V+ (100 – 1000 Volts)

Σε σειρά αντίσταση φορτίου RL

Ροή πολλαπλασιασμένου φωτορεύματος  M*IP

Ενισχυμένη Τάση εξόδου M*VO ανάλογη του προσπίπτοντος φωτός

(M*IPRL)

slide12

(* M)

ΙΣΟΔΥΝΑΜΟ ΚΥΚΛΩΜΑ ΦΩΤΟΔΙΟΔΟΥ APD

Id = Dark Current * M

CJ = Χωρητικότητα επαφής

RSH = Αντίσταση φωτοδιόδου εν παραλλήλω

RS = Αντίσταση φωτοδιόδου σε σειρά

Iph = Φωτορεύμα  * M

Iο= Συνολικό ρεύμα  * M

RL = Αντίσταση φορτίου

slide14

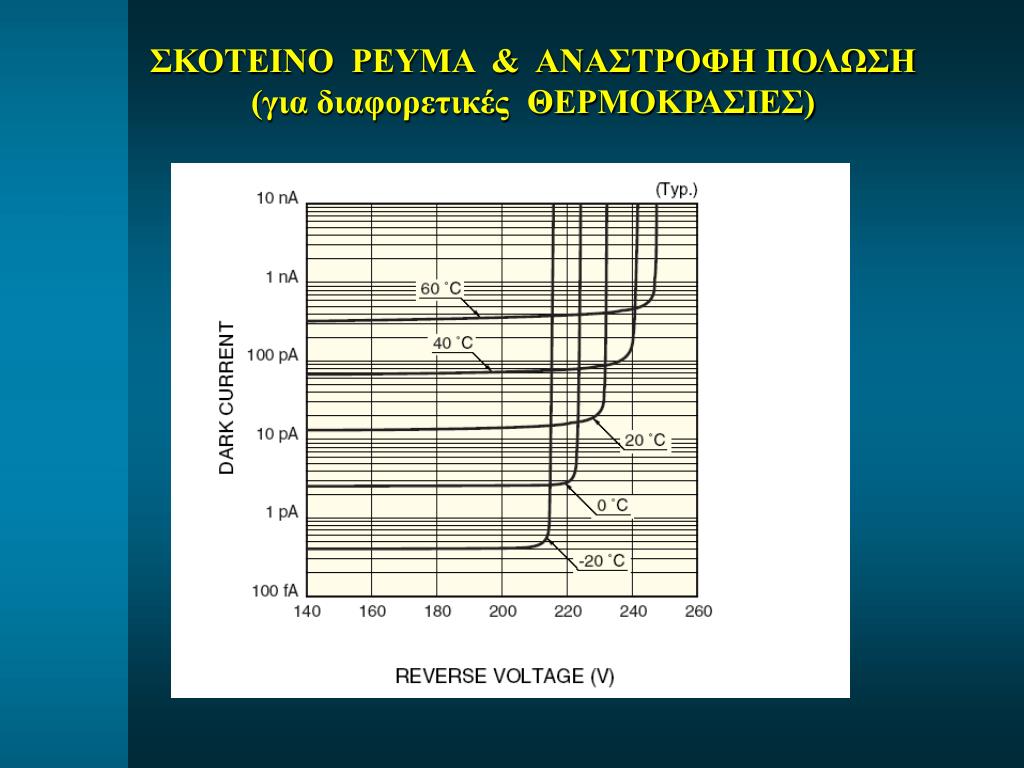

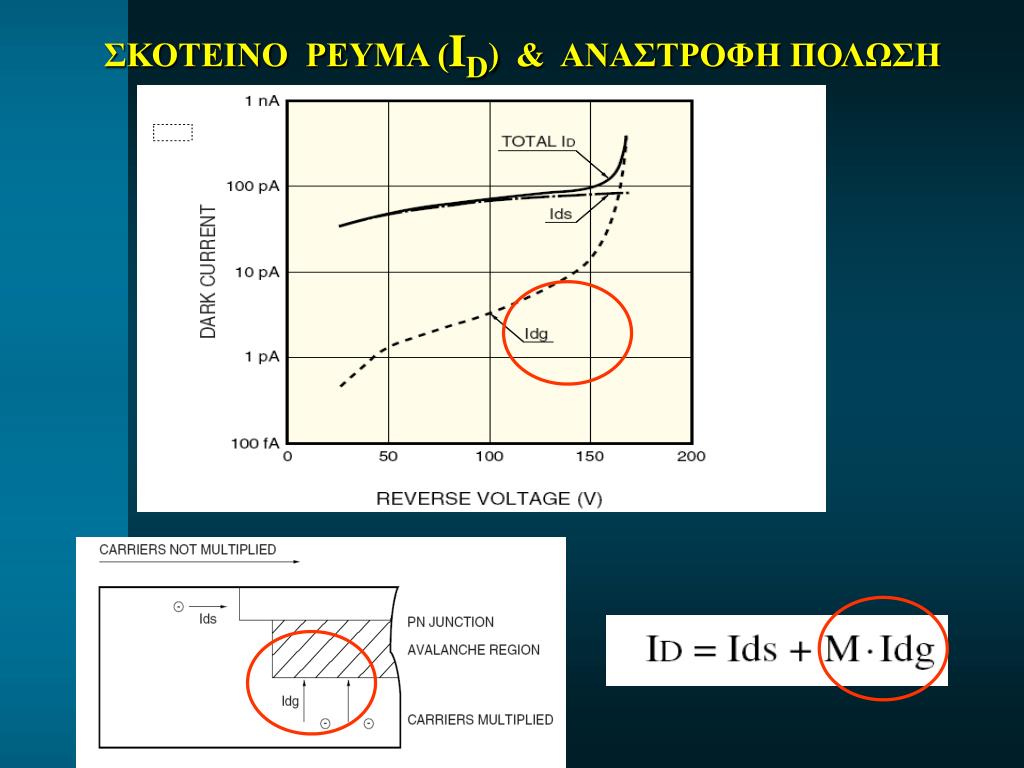

ΣΚΟΤΕΙΝΟ ΡΕΥΜΑ & ΑΝΑΣΤΡΟΦΗ ΠΟΛΩΣΗ

(για διαφορετικές ΘΕΡΜΟΚΡΑΣΙΕΣ)

slide15

ΘΟΡΥΒΟΣ(noise)

ΦΩΤΟΔΙΟΔΟΥ APD

slide16

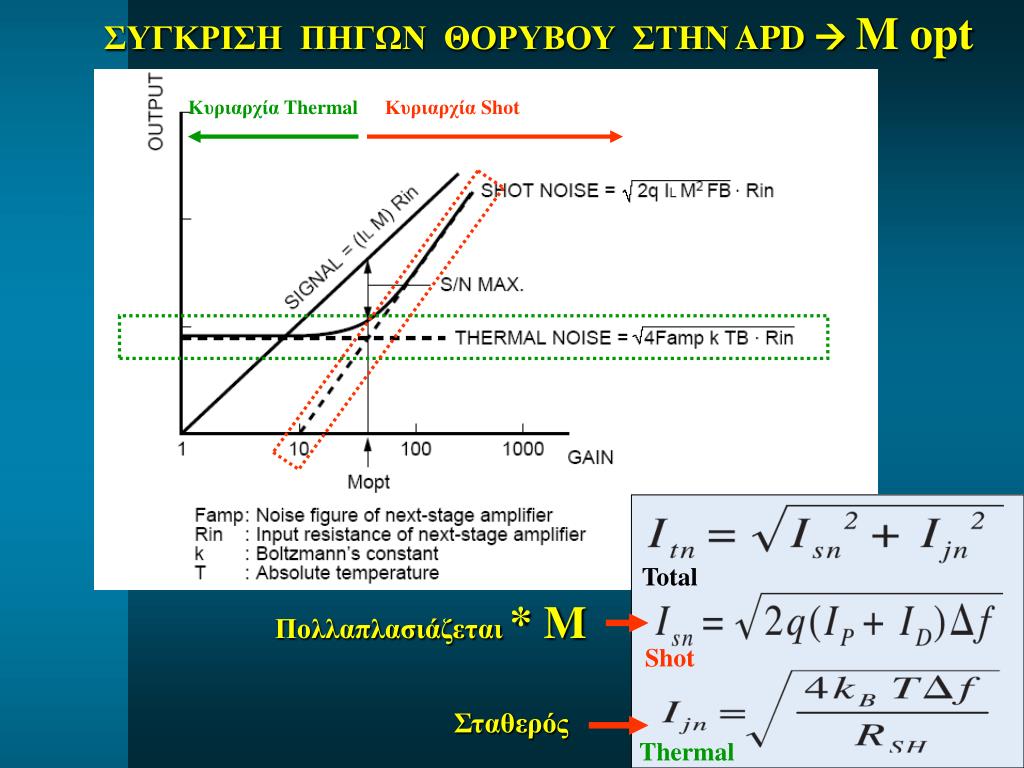

ΣΥΓΚΡΙΣΗ ΠΗΓΩΝ ΘΟΡΥΒΟΥ ΣΤΗΝ APD M opt

Κυριαρχία Thermal

Κυριαρχία Shot

Total

Πολλαπλασιάζεται * M

Shot

Σταθερός

Thermal

slide18

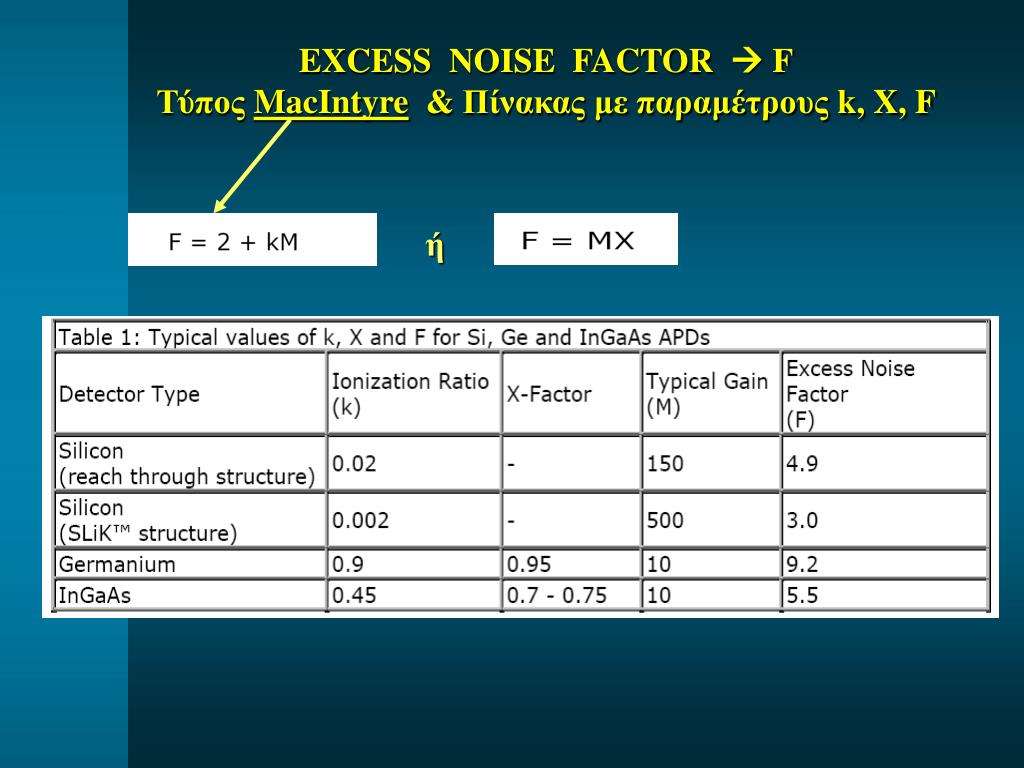

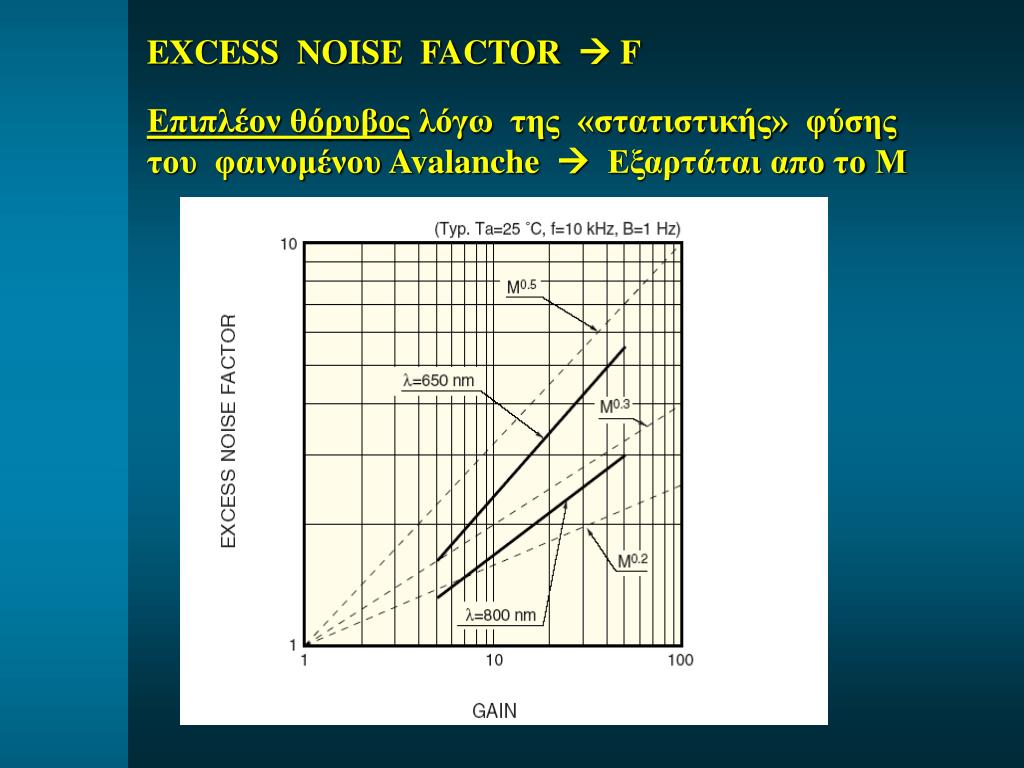

EXCESS NOISE FACTOR  F

Επιπλέον θόρυβος λόγω της «στατιστικής» φύσης του φαινομένου Avalanche  Εξαρτάται απο το Μ

slide19

EXCESS NOISE FACTOR  F

Τύπος MacIntyre & Πίνακας με παραμέτρους k, X, F

ή

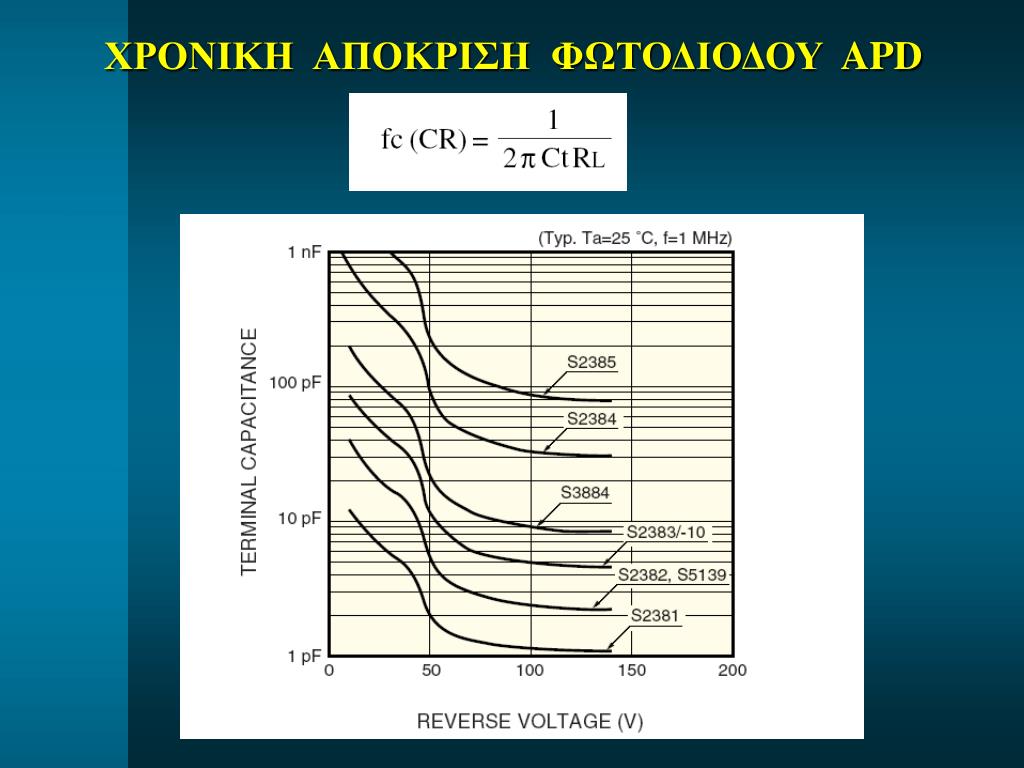

slide21

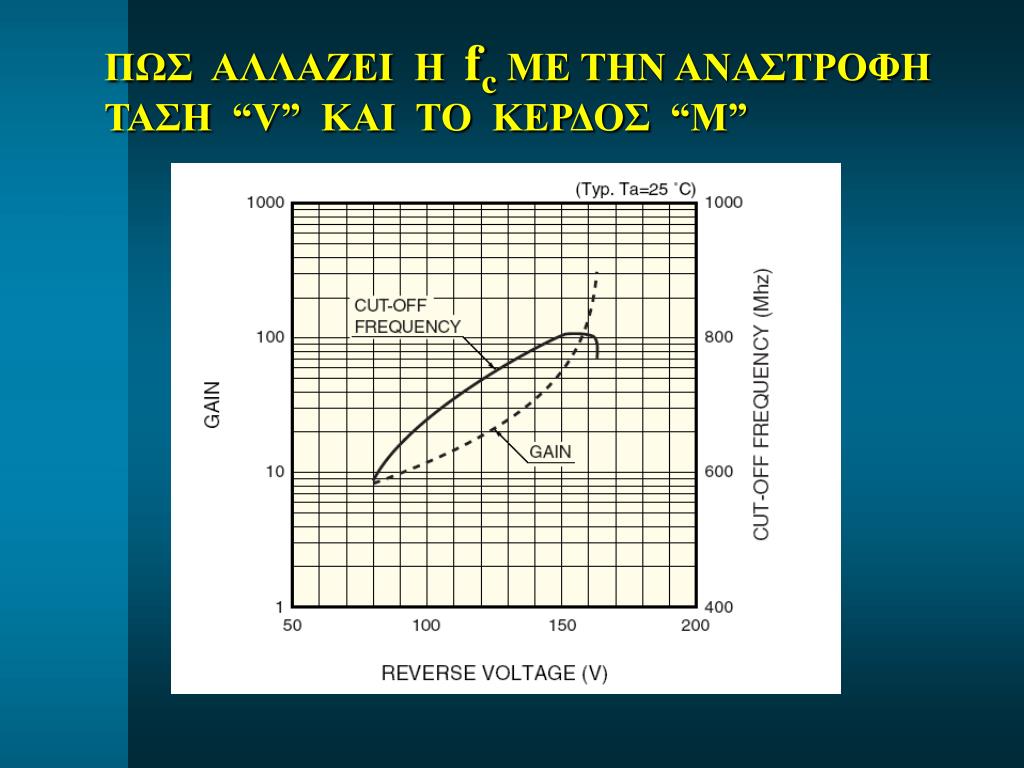

ΠΩΣ ΑΛΛΑΖΕΙ Η fcΜΕ ΤΗΝ ΑΝΑΣΤΡΟΦΗ ΤΑΣΗ “V” ΚΑΙ ΤΟ ΚΕΡΔΟΣ “M”

slide22

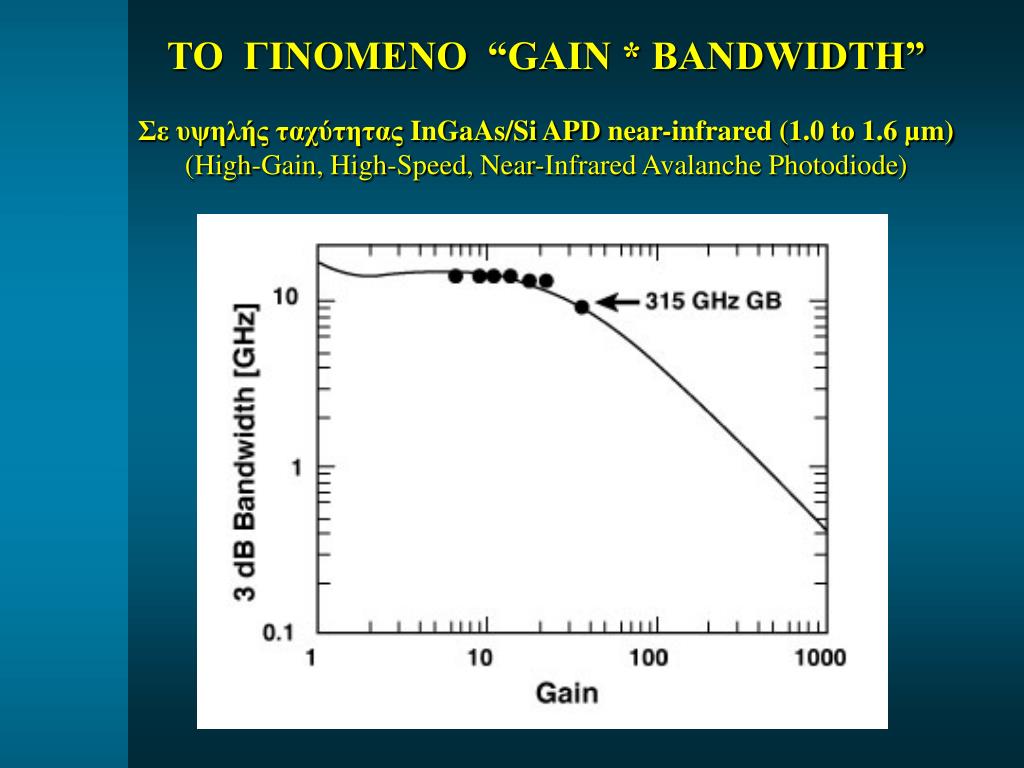

ΤΟ ΓΙΝΟΜΕΝΟ “GAIN * BANDWIDTH”

Σε υψηλής ταχύτητας InGaAs/Si APD near-infrared (1.0 to 1.6 µm)

(High-Gain, High-Speed, Near-Infrared Avalanche Photodiode)

slide23

Parameter

PIN Photodiodes

APDs

Construction Materials

Si, Ge, InGaAs

Si, Ge, InGaAs

Bandwidth

DC to 40+ GHz

DC to 40+ GHz

Wavelength

0.6 to 1.8 µm

0.6 to 1.8 µm

Conversion Efficiency

0.5 to 1.0 Amps/Watt

0.5 to 100 Amps/Watt

Support Circuitry Required

None

High Voltage, Temperature Stabilization

Cost (Fiber Ready)

$1 to $500

$100 to $2,000

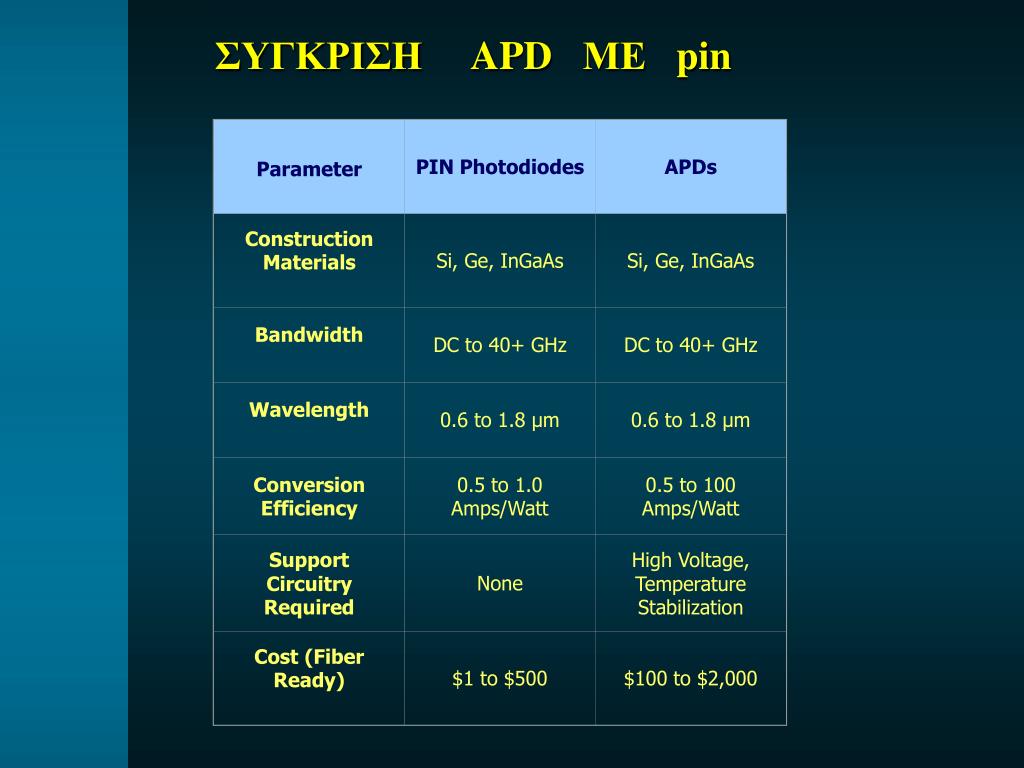

ΣΥΓΚΡΙΣΗ APD ΜΕ pin
