slide1

烽火通信防鼠光缆解决方案

烽火通信科技股份有限公司

2011年2月

slide2

汇报要点

1、我国鼠类的基本情况

2、光缆化学法防鼠的利弊

3、光缆物理法防鼠的种类和应用

4、总结

slide3

中国啮齿动物分类

1、松鼠科 主要：北松鼠

2、鼯鼠科 小飞鼠 危害小

3、仓鼠科 主要：仓鼠

4、鼹形科 鼢鼠 竹鼠（广西、四川）

5、跳鼠科 危害小

6、睡鼠科 危害小

7、豪猪科 危害小

8、鼠科 姬鼠 家鼠

9、田鼠科

slide4

危害光缆的鼠类

1、架空光缆：北松鼠、花鼠、红腹松鼠等；

2、直埋光缆：仓鼠、沙鼠、田鼠等；

3、管道光缆：褐家鼠、小家鼠等；

slide5

防鼠光缆分类

化学法

驱避剂（SR-8851）国标中未纳入

不锈钢带铠装（00Cr19Ni10 ）+内护层

双层镀锌钢带绕包

物理法

金属铠装类

单细圆钢丝铠装（+33）

玻璃纱铠装（+63）推荐

非金属铠装类

FRP铠装

ADSS中加TR-55

slide6

对防鼠光缆的认识

1、不能防止鼠类对光缆表面的物理损害；

2、防止光缆在使用寿命内，通信不受鼠类危害的影响；

3、在寿命内需要对光缆受损点进行维护；

4、防鼠光缆 国家试验标准的制订情况（烽火为参加厂家之一）

A、一半试样咬出防鼠层为准（1mm2）

B、计算的是50%抗咬的天数对应的值

C、可以比较产品的抗鼠能力，但为试验鼠

slide7

化学方法防鼠

采用在光缆护套材料内填加驱避物质的方法，主要是辣味素等强刺激性化学物质。

优点：

1、成本低，光缆结构变化不大；

2、光缆敷设与普通光缆一样；

缺点：

1、对环境有污染、对加工过程的人员、水源有污染；

2、其使用寿命未得到验证；

结论：不推荐使用，可采用牺牲层方法来减少危害

slide8

化学方法防鼠

中心加强件

钢带

UV光纤

松套管

光纤油膏

缆芯填充物

扎纱及阻水层

防鼠PE护套

PE护套（可有）

典型化学防鼠光缆结构

slide9

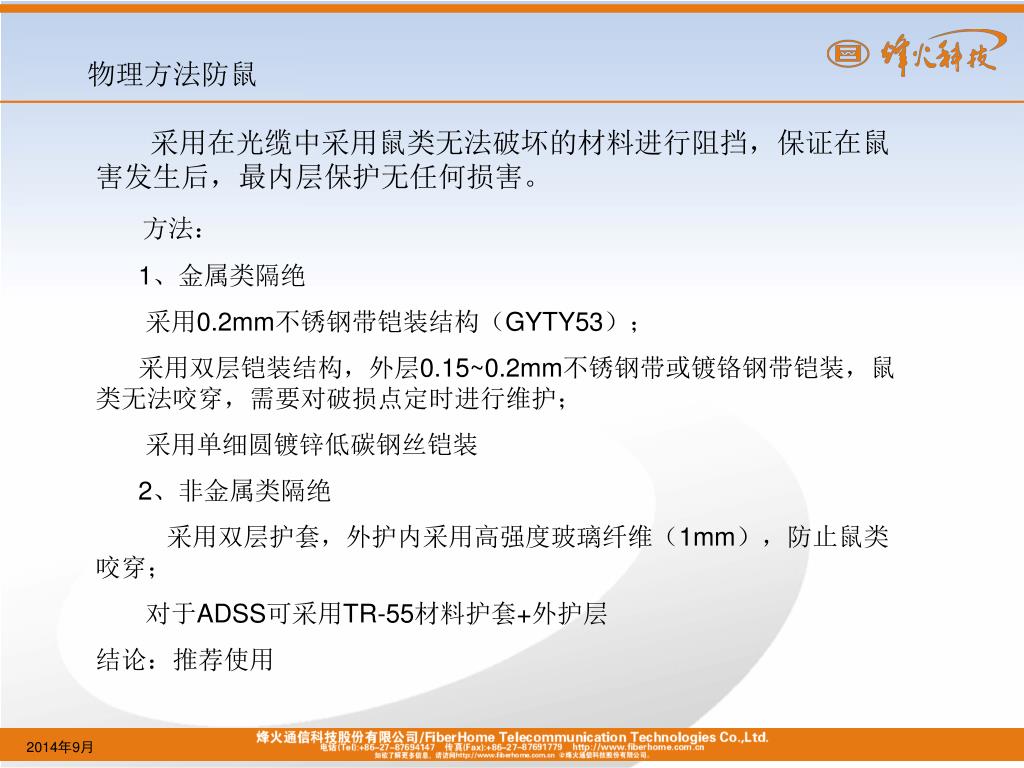

物理方法防鼠

采用在光缆中采用鼠类无法破坏的材料进行阻挡，保证在鼠害发生后，最内层保护无任何损害。

方法：

1、金属类隔绝

采用0.2mm不锈钢带铠装结构（GYTY53）；

采用双层铠装结构，外层0.15~0.2mm不锈钢带或镀铬钢带铠装，鼠类无法咬穿，需要对破损点定时进行维护；

采用单细圆镀锌低碳钢丝铠装

2、非金属类隔绝

采用双层护套，外护内采用高强度玻璃纤维（1mm），防止鼠类咬穿；

对于ADSS可采用TR-55材料护套+外护层

结论：推荐使用

slide10

不锈钢带铠装典型结构

中心加强件

UV光纤

松套管

光纤油膏

缆芯填充物

扎纱及填充物

铝+聚乙烯内护层

阻水层

不锈钢带铠装层（304L）

PE外护套

不锈钢带铠装防鼠光缆典型结构

使用环境：林区架空、城市管道

防鼠能力：适用于轻度鼠害地区，无需后续特别维护

slide11

双钢带绕包铠装典型结构

中心加强件

UV光纤

松套管

光纤油膏

缆芯填充物

扎纱及填充物

PE内护层

阻水层

钢带绕包铠装层

PE外护套

双钢带绕包铠装防鼠光缆典型结构

使用环境：林区架空、城市管道

防鼠能力：适用于中度鼠害地区，无需后续特别维护

slide12

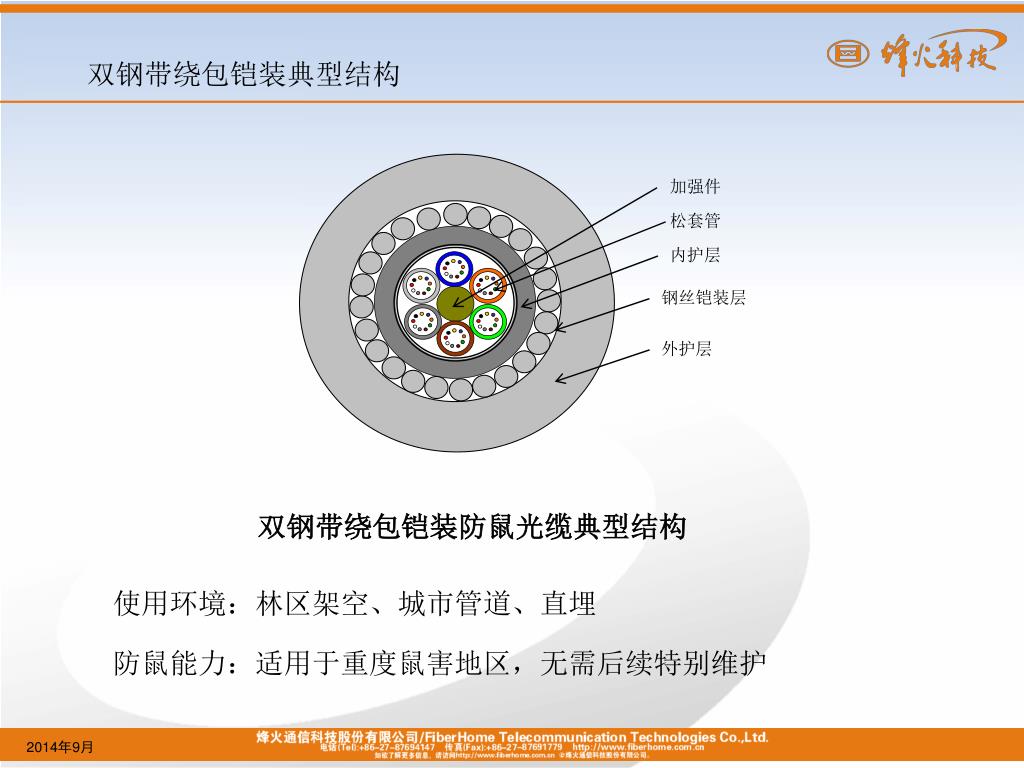

双钢带绕包铠装典型结构

加强件

松套管

内护层

钢丝铠装层

外护层

双钢带绕包铠装防鼠光缆典型结构

使用环境：林区架空、城市管道、直埋

防鼠能力：适用于重度鼠害地区，无需后续特别维护

slide13
烽火非金属防鼠光缆

光纤

松套管

玻璃纱

外护套

玻璃布带纵包铠装防鼠光缆典型结构

使用环境：林区架空、城市管道

防鼠能力：适用于轻度鼠害地区，无需后续特别维护

slide14
烽火非金属防鼠光缆

光缆阻水油膏

中心加强件

白色松套管 6纤*1管

蓝色松套管 6纤*1管

铝带粘接内护层

橙色松套管 6纤*1管

玻璃纱

玻璃纱绕包铠装防鼠光缆典型结构

外护套

使用环境：林区架空、城市管道、电力管线

防鼠能力：适用于中度鼠害地区，无需后续特别维护

slide15

非金属中心加强件

UV光纤

松套管

扎纱及填充物

内护套

辅助加强件

外护套

烽火非金属防鼠光缆

TR-55 护套（82D）

ADSS光缆防鼠光缆典型结构

使用环境：林区自承式架空

防鼠能力：适用于中度鼠害地区，无需后续特别维护

slide16

紧套光纤

芳纶纱

螺旋不锈钢带

钢网编织

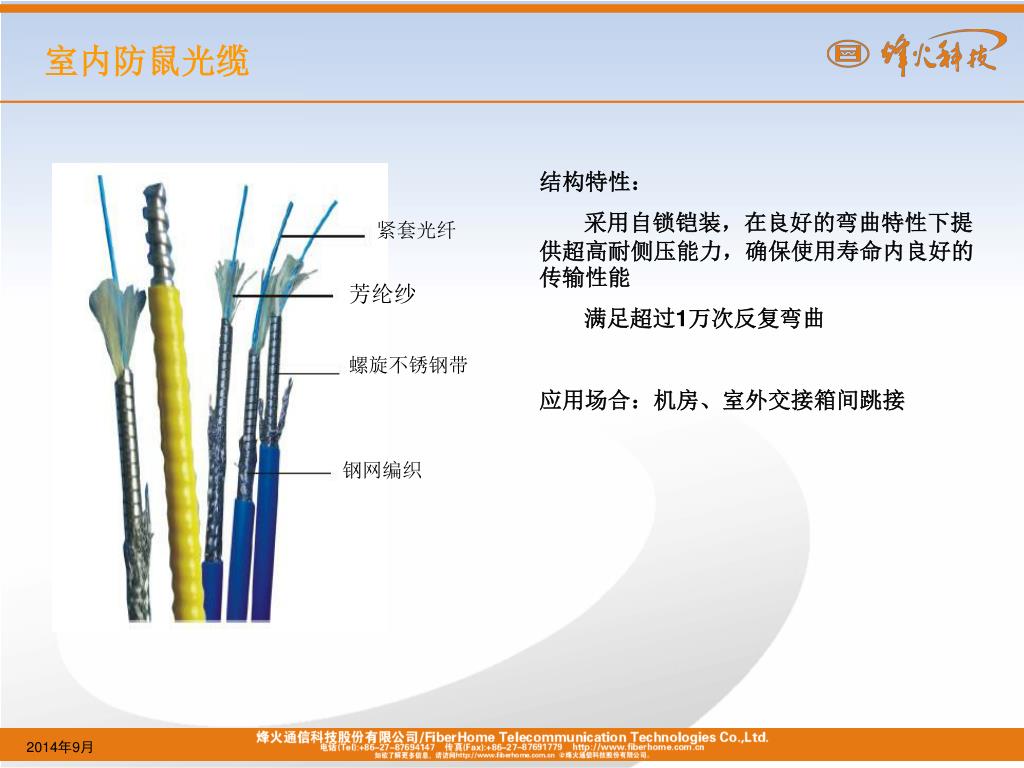

室内防鼠光缆

结构特性：

采用自锁铠装，在良好的弯曲特性下提供超高耐侧压能力，确保使用寿命内良好的传输性能

满足超过1万次反复弯曲

应用场合：机房、室外交接箱间跳接

slide17

室内外两用防鼠光缆

结构形式：

采用自锁铠装，在良好的弯曲特性下提供超高耐侧压能力，确保使用寿命内良好的传输性能

满足超过1万次反复弯曲

应用场合：

机房间的跳接线

slide18

物理方法防鼠光缆结构

1、金属类隔绝

GYTA53 GYTY53 不锈钢带结构 ：经济性、重量轻、产品全

钢带绕包结构：重量轻、生产慢

钢丝铠结构：重量重、效率低

2、非金属类隔绝

GYTA+63 用于对防潮、重量、弯曲有特殊要求的地方

ADSS+TR55 目前唯一解决方案

slide19
