Presentation Transcript

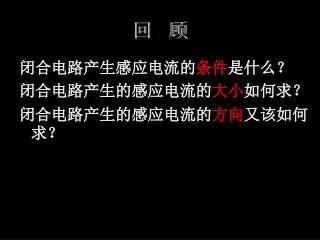

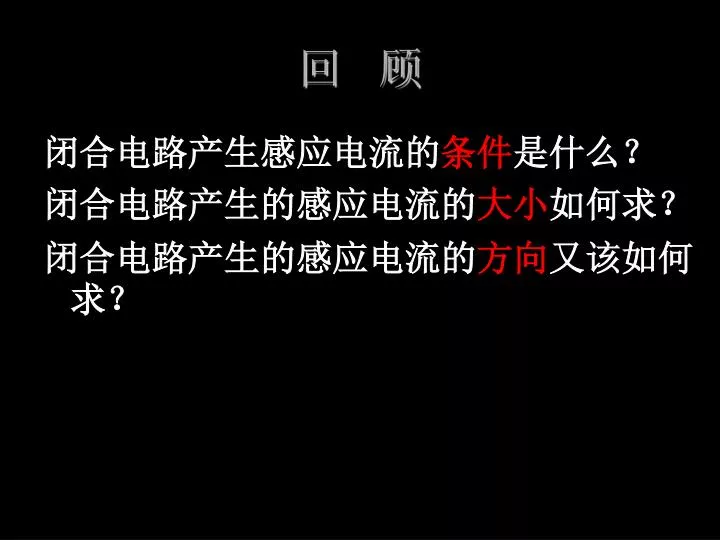

  1. 回 顾 闭合电路产生感应电流的条件是什么？ 闭合电路产生的感应电流的大小如何求？ 闭合电路产生的感应电流的方向又该如何求？

  2. 楞次定律 ------感应电流的方向

  3. N G S +

  4. G + 左进左偏 右进右偏

  5. N G S +

  6. N 极拔出 S S N N G G G G N 极插入 S 极插入 S 极拔出 示意图 线圈中磁场的方向 原磁场方向 向上 向下 向下 向上 线圈中磁通量的变化 原磁场磁通量的变化 增加 增加 减小 减小 感应电流方向(俯视） 逆时针 顺时针 顺时针 逆时针 感应电流的磁场方向 向上 向下 向下 向上

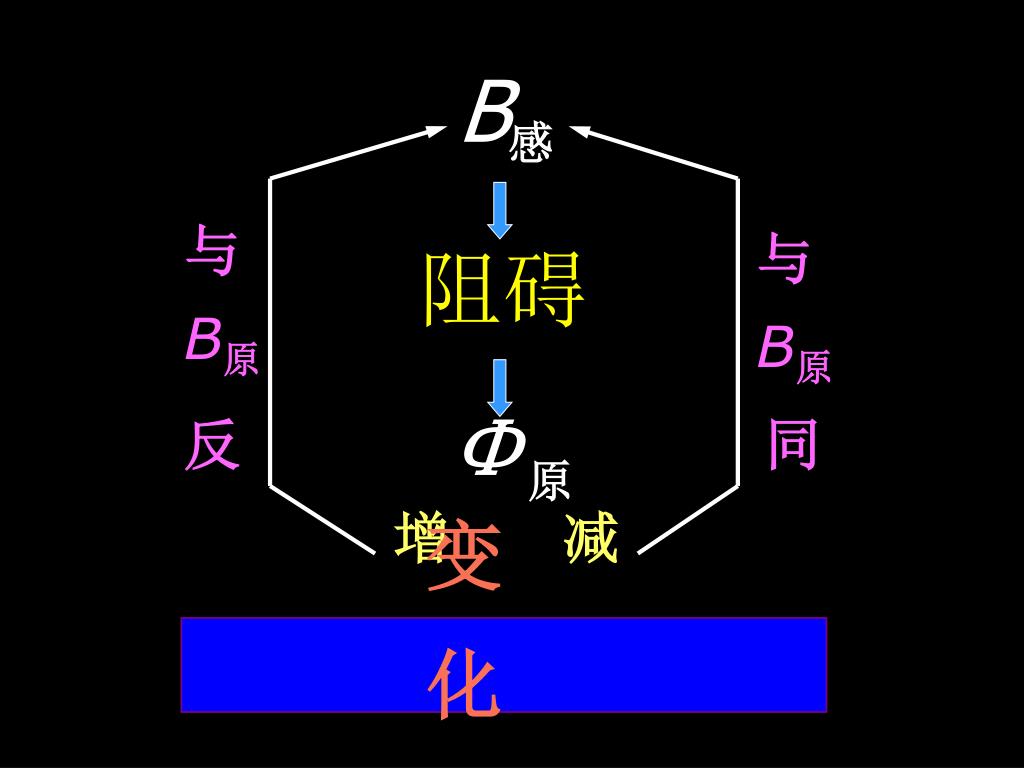

  7. B感 阻碍 与 B原 与 B原 Φ原 反 同 增 变 化 减

  8. 楞次定律： 感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。

  9. 楞次(1804～1865)俄国物理学家和地球物理学家。16岁时以优异成绩从中学毕业后进入大学，26岁当选为俄国科学院候补院士， 30岁时升为正式院士,并被其他院士推选为圣彼得堡大学第一任校长。1836～1865年任圣彼得堡大学教授，其间还兼任海军和师范院校物理学教授。 学生中的“物理学家” 　　楞次在中学时期就酷爱物理学，成绩突出。1820年他以优异成绩考入杰普特大学，学习自然科学。1823年他还在三年级读书，就因为物理成绩优秀被校方选中，以物理学家的身分参加了环球考察。1826年，他考察归来后在一所中学教物理，同时认真总结整理考察成果。1828年2月16日，楞次向彼得堡皇家科学院作了考察成果汇报，由于报告生动、出色，被接收为科学院研究生。

  10. 楞次定律： 感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。 思考：1、谁起阻碍作用 ？阻碍什么 ？怎么阻碍？ 2、明白其中的因果关系。 原磁通量的变化导致感应电流的产生；感应电流又产生磁场（感应电流的磁场）。

  11. 思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。 分析： １、原磁场的方向： 向里 v ２、原磁通量变化情况： 减小 I ３、感应电流的磁场方向： 向里 ４、感应电流的方向： 顺时针 “阻碍”的实质是什么?

  12. 练习：如图所示，一个水平放置的矩形线圈abcd，在细长水平磁铁的S极附近竖直下落，由位置Ⅰ经位置Ⅱ到位置Ⅲ。位置Ⅱ与磁铁同一平面，位置Ⅰ和Ⅲ都很靠近Ⅱ，则在下落过程中，线圈中的感应电流的方向为 [ ] • A．abcdaB．adcba • C．从abcda到adcba • D．从adcba到abcda B

  13. 练习：扁平条形磁铁水平放置，一矩形线框abcd与条形磁铁平行，并在其正上方匀速地从N极移到S极（如图）。在这过程中，线框中产生的电流方向是（ ） • A.abcda； • B.adcba； • C.先是abcda，后是adcba； • D.先是adcba，后是abcda。 B

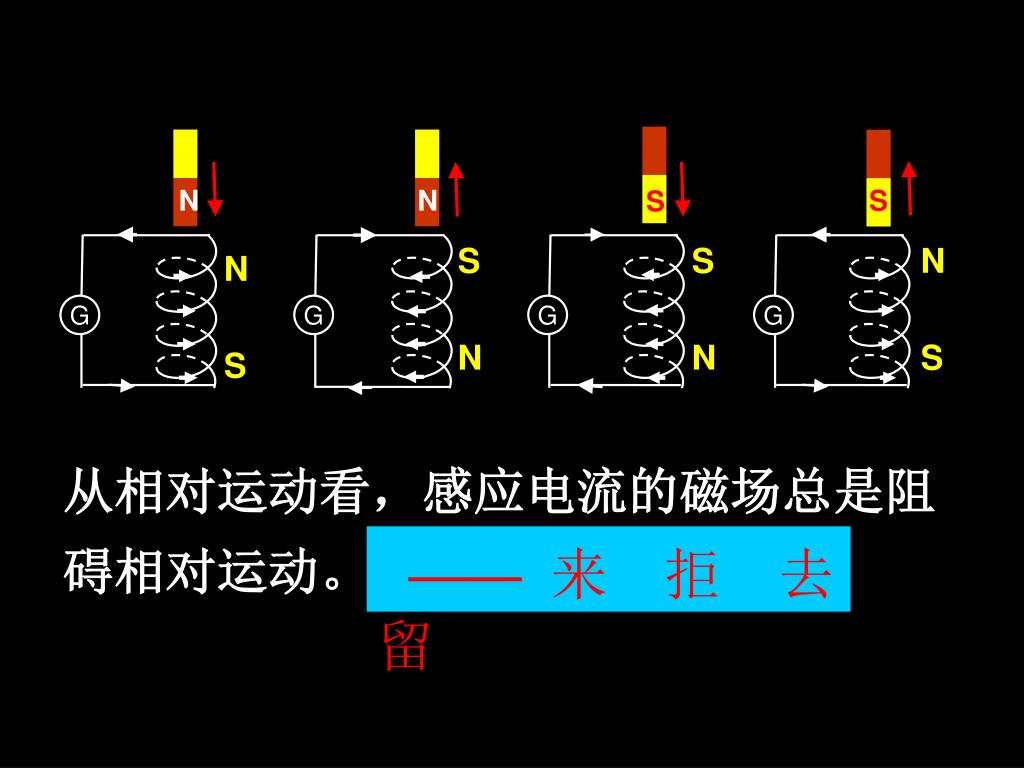

  14. S S N N G G G G N N S S N N S S 从相对运动看，感应电流的磁场总是阻碍相对运动。 ——来 拒 去 留

  15. 如图，当磁铁沿铜环的轴线突然向铜环运动时，铜环将如何运动？

  16. “来拒去留”产生的机理 如图，当磁铁沿铜环的轴线突然向铜环运动时，铜环为什么会向右运动？

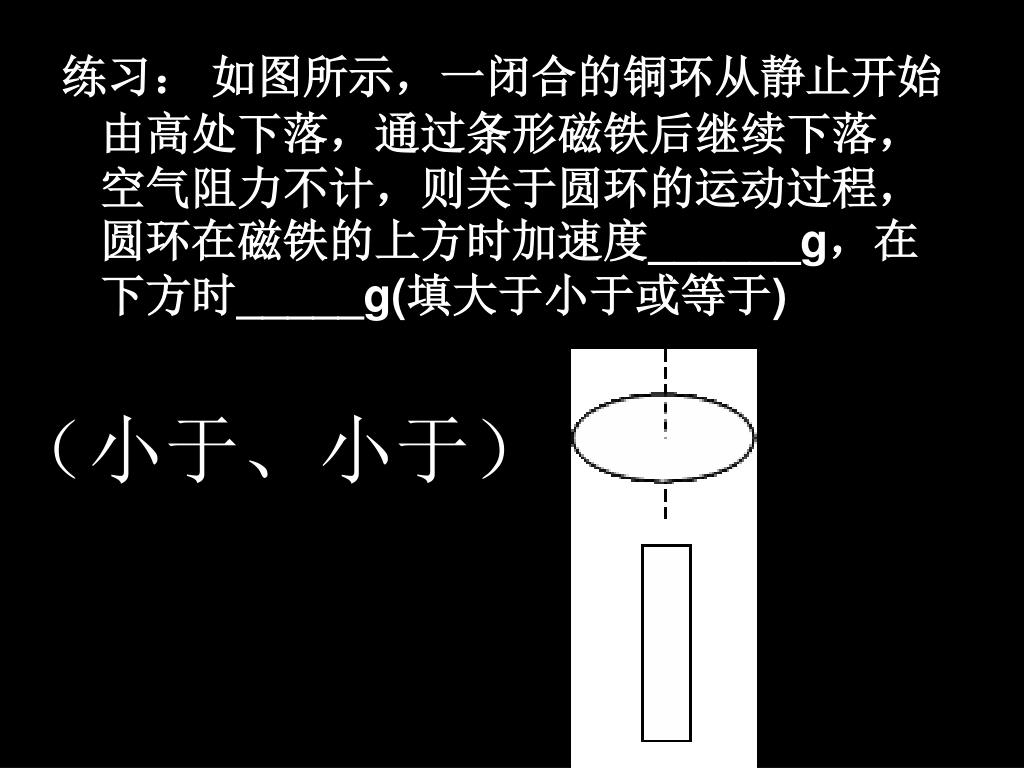

  17. 练习： 如图所示，一闭合的铜环从静止开始由高处下落，通过条形磁铁后继续下落，空气阻力不计，则关于圆环的运动过程，圆环在磁铁的上方时加速度______g，在下方时_____g(填大于小于或等于) （小于、小于）

  18. 思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。思考题：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。 增反减同 v I

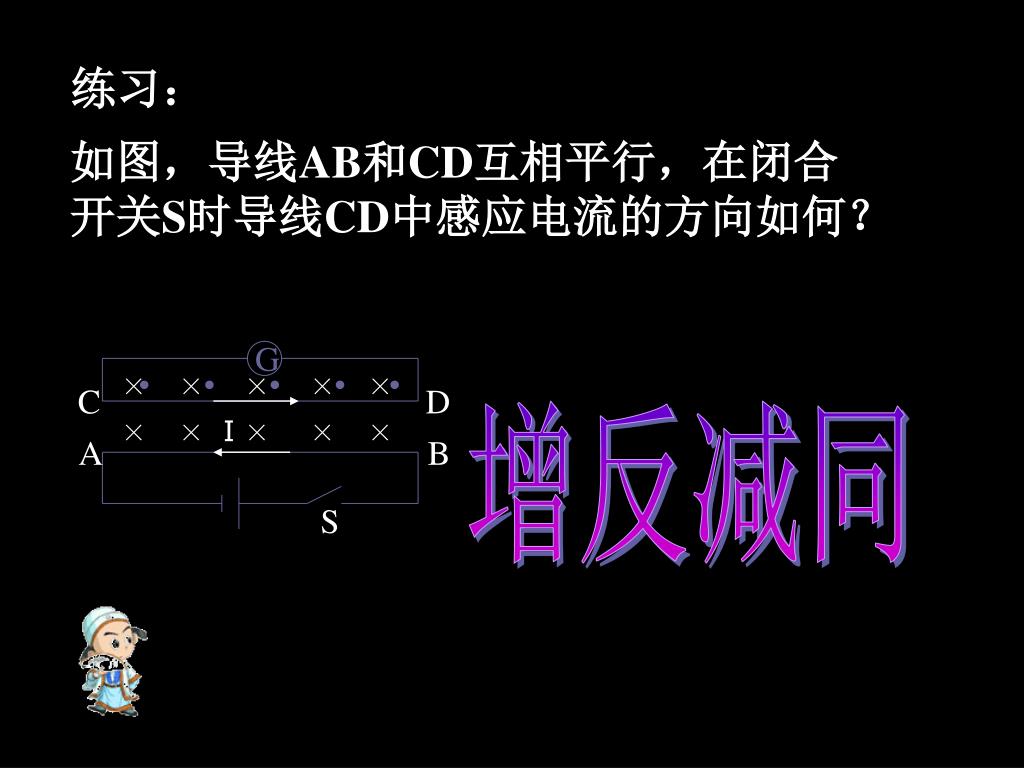

  19. 练习： 如图，导线AB和CD互相平行，在闭合 开关S时导线CD中感应电流的方向如何？ G ••••• × × × × × × × × × × C D 增反减同 I A B S

  20. 练习：金属杆AB紧贴着固定的金属轨道向右运动，则闭合电路ABCD中产生的感应电流方向如何？练习：金属杆AB紧贴着固定的金属轨道向右运动，则闭合电路ABCD中产生的感应电流方向如何？ 右手定则 A C •••• •••• •••• × × × × × × × × × × × × × × × × × × × × 向里 V 增加 B D AB棒是否受到安培力作用？方向如何？ 向外 A-C-D-B

  21. 判断“力”用“左手”，判断“电”用“右手”判断“力”用“左手”，判断“电”用“右手” “左手定则”与“右手定则” “四指”和“手掌”的放法和意义是相同的，唯一不同的是大拇指的意义。

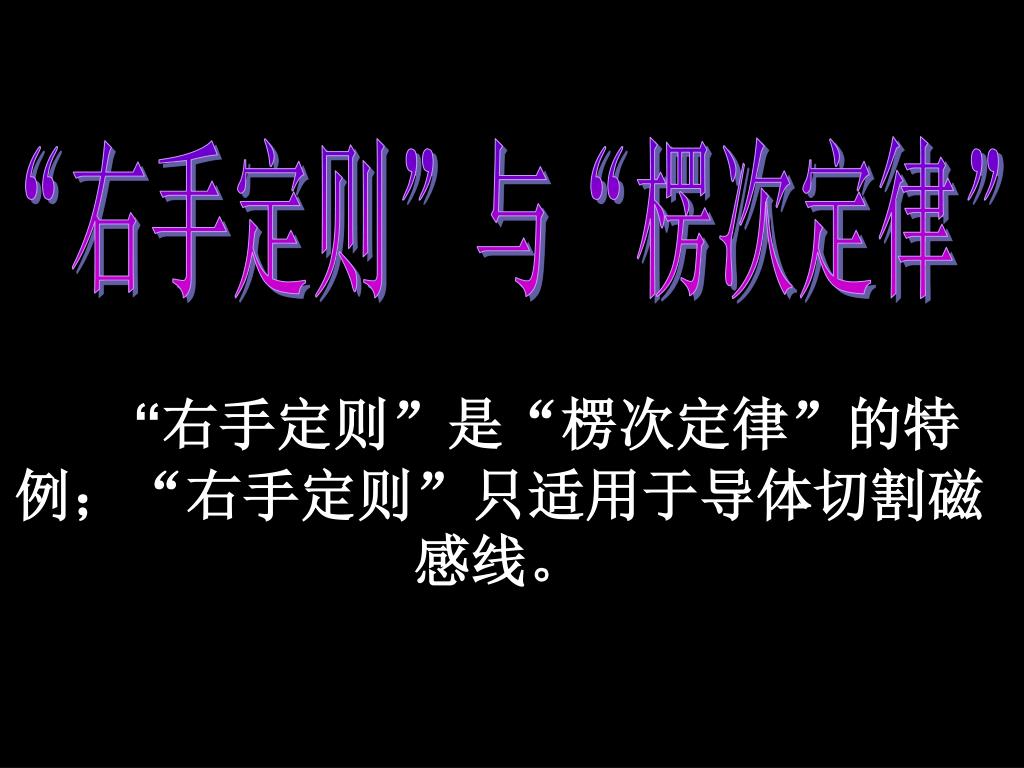

  22. “右手定则”是“楞次定律”的特例；“右手定则”只适用于导体切割磁感线。 “右手定则”与“楞次定律”

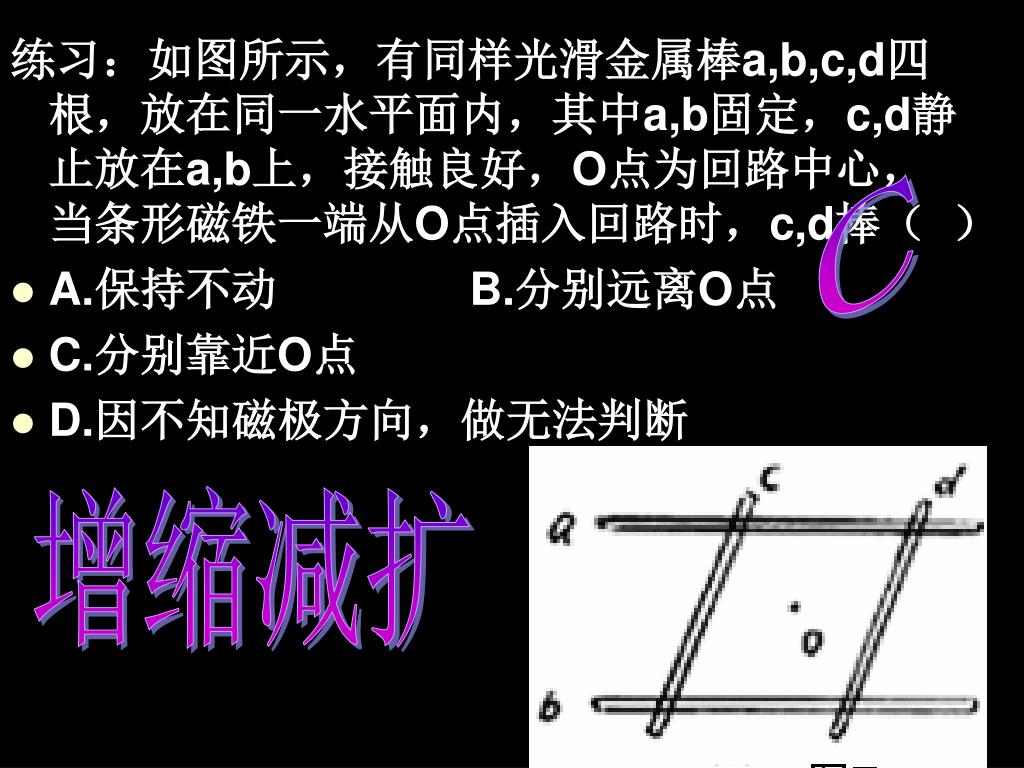

  23. C 练习：如图所示，有同样光滑金属棒a,b,c,d四根，放在同一水平面内，其中a,b固定，c,d静止放在a,b上，接触良好，O点为回路中心，当条形磁铁一端从O点插入回路时，c,d棒（  ） • A.保持不动        　　B.分别远离O点 • C.分别靠近O点　　　　　　 • D.因不知磁极方向，做无法判断 增缩减扩

  24. “来拒去留”、 “增反减同”、“增缩减扩”，这些现象的共同本质是什么？ 阻碍磁通量的变化 为什么会出现这种现象？这些现象的背后原因是什么？ 楞次定律是能量守恒定律在电磁感应现象中的反映。

  25. 作业

  26. 教学总结 从相对运动看，感应电流的磁场总是阻碍相对运动。 ——来 拒 去 留 “来拒去留”适用条件：有相对运动且“来”必须是磁通量增加，“去”必须是磁通量减少。 否则不适用。如下一题：

  27. 练习：如图所示，一个水平放置的矩形线圈abcd，在细长水平磁铁的S极附近竖直下落，由位置Ⅰ经位置Ⅱ到位置Ⅲ。位置Ⅱ与磁铁同一平面，位置Ⅰ和Ⅲ都很靠近Ⅱ，则在下落过程中，线圈中的感应电流的方向为 [ ] • A．abcdaB．adcba • C．从abcda到adcba • D．从adcba到abcda B
