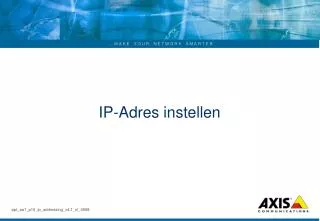

  1. IP-Adres instellen ppt_aa1_p10_ip_addressing_v4.1_nl_0508

  2. Agenda • Technical introduction – (9:30am – 12:00pm) • Axis Communications in het kort • Camera netwerk installatie • Break • Power over Ethernet • Internet verbinding • Lunch Break – (12:00pm – 1:00pm)

  3. Axis Camera Management • Management op de desktop • Windows applicatie • Selecteer de camera • Klik op ‘Assign IP Address’ • Invoeren IP adressen • Klik OK

  4. AXIS IP Utility (Versie 2) • Windows applicatie • Selecteer de camera • Type het IP Adres • Herstart het product • Klik op ‘Set IP’ • Gebruik de webbrowser voor de overige instellingen

  5. ARP en Ping De handmatige methode

  6. ARP • Address Resolution Protocol • Koppelt het MAC (hardware) adres aan het IP adres

  7. Ping • Test de TCP/IP verbinding • Stuurt pakketten en wacht op antwoord

  8. Meer Details • ARP/Ping moet gedaan worden op hetzelfde netwerk segment en niet via een router/Multi-PC modem • Het proces dient binnen 10 minutes na het opstarten van de camera gebruikt te worden • Het IP adres wat u wilt toekennen moet binnen de reeks vallen van uw netwerk of computer (subnet) Note: Dit is ook van toepassing op Axis IP-Utility omdat de software een grafische interface vormt voor Arp & ping

  9. Het IP adres toekennen Syntax voor het ARP commando: arp –s <ip address> <mac address> (maakt een statisch arp entry) arp –a (bekijk het arp tabel) Oudere producten: ping –t <ip address> Nieuwe producten: ping –t -l 408 <ip address> Terwijl de ping loopt, herstart de camera tot dat u een antwoord krijgt. Druk dan op Ctrl & C om de ping af te breken.

  10. In de praktijk C:\>arp –s 192.168.0.10 00-40-8C-AA-BB-CC C:\> Het ARP tabel is geupdated met de toevoeging en bindt het hardware (MAC) adres aan het IP adres

  11. In de praktijk Computer stuurt “ping” pakketten naar de camera met het ARP tabel als adres referentie C:\>arp –s 192.168.0.10 00-40-8C-AA-BB-CC ping –t –l 408 192.168.0.10 C:\> Pinging 192.168.0.10 Request timed out. Request timed out. Request timed out. Request timed out.

  12. In de praktijk Camera ontvangt pakketten, stelt het IP adres in en stuurt antwoorden naar de computer C:\>arp –s 192.168.0.10 00-40-8C-AA-BB-CC ping –t –l 408 192.168.0.10 C:\> Pinging 192.168.0.10 Request timed out. Request timed out. Request timed out. Request timed out. Reply from 192.168.0.10 Reply from 192.168.0.10 Reply from 192.168.0.10 Reply from 192.168.0.10

  13. Q & A

  14. Hands-on – Installatie camera • Neem de beschikbare Axis camera Installeer deze met gegeven IP adres op het netwerk en voltooi de netwerk instellingen • Discussie over mogelijkheden of problemen

  15. UPnP Vol automatisch !! Kan het makkelijker ? Ja: UPnP • Gebruik Add/Remove programs om UPnP in Windows XP te activeren • Sluit de Axis camera aan, netwerk en stroom • Als er een DHCP server aanwezig is, dan krijgt de camera zijn adres van de server en wordt direct zichtbaar in ‘My Network Places’ net als een server

  16. UPnP • Dubbel klikken op de camera en uw webbrowser opent meteen de homepage van de camera.Zo eenvoudig kan het zijn.

  17. Installatie met de kabel De enige uitzondering • De Axis 206WEen draadloos netwerk is beveiligd en heeft Encryptie in gebruik. Daardoor is het maken van een verbinding niet mogelijk zonder voor installatie. Een USB kabel wordt gebruikt om de IP instellingen mogelijk te maken via het setup programma.

  18. Hands-on Heeft u al UPnP ?? • Schakel UPnP in onder XP en vindt onze camera’s

  19. Agenda • Technical introduction – (9:30am – 12:00pm) • Axis Communications in het kort • Camera netwerk installatie • Break • Power over Ethernet • Internet verbinding • Lunch Break – (12:00pm – 1:00pm)
