Presentation Transcript

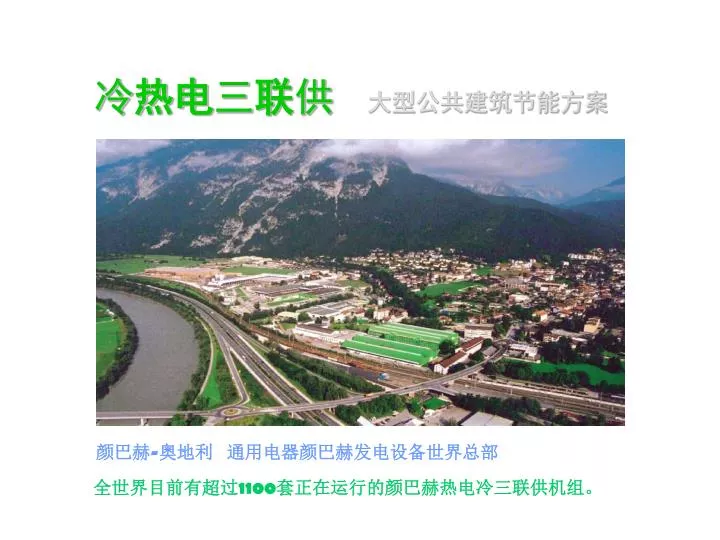

  1. 冷热电三联供 大型公共建筑节能方案 颜巴赫-奥地利 通用电器颜巴赫发电设备世界总部 全世界目前有超过1100套正在运行的颜巴赫热电冷三联供机组。

  2. 冷热电三联供概述 冷热电联产是指使用一种燃料，在发电的同时将产生的余热回收利用，做到能源梯级利用 与传统的集中式供电相比，这种小型化、分布式的供能方式，可以使能源的综合使用率提高到85％以上，一般情况可以节约能源成本的30-50％以上 由于使用天然气等清洁能源，降低了二氧化硫、氮氧化物和二氧化碳等温室气体的排放量，从而实现了能源的高效利用与环保的统一，减低了碳排放

  3. 冷热电三联供原理 热力± 4.4kW • 成本概算=3.8kW(度)电+4.4kW热能﹣1立方标准天然气﹣ 维修折旧= 费用 • 每1,000 m2 办公室需要150－170KW的制冷输出 可燃气体 电力± 3.8kW(天然气)

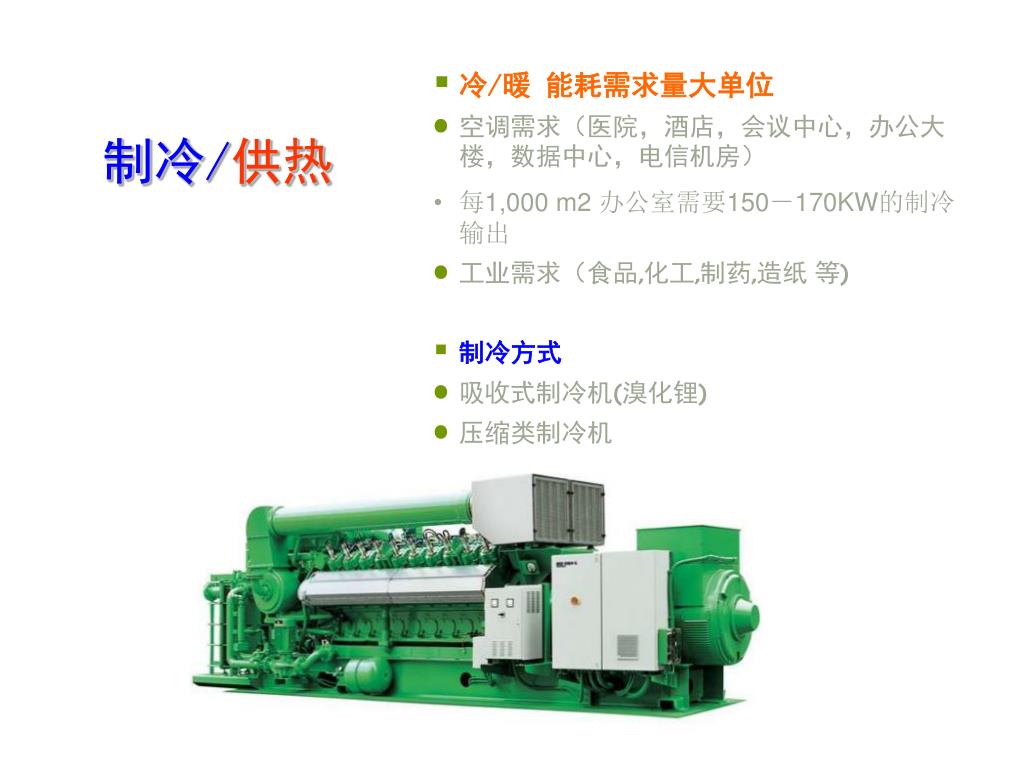

  4. 制冷/供热 • 冷/暖 能耗需求量大单位 • 空调需求（医院，酒店，会议中心，办公大楼，数据中心，电信机房） • 每1,000 m2 办公室需要150－170KW的制冷输出 • 工业需求（食品,化工,制药,造纸 等) • 制冷方式 • 吸收式制冷机(溴化锂) • 压缩类制冷机

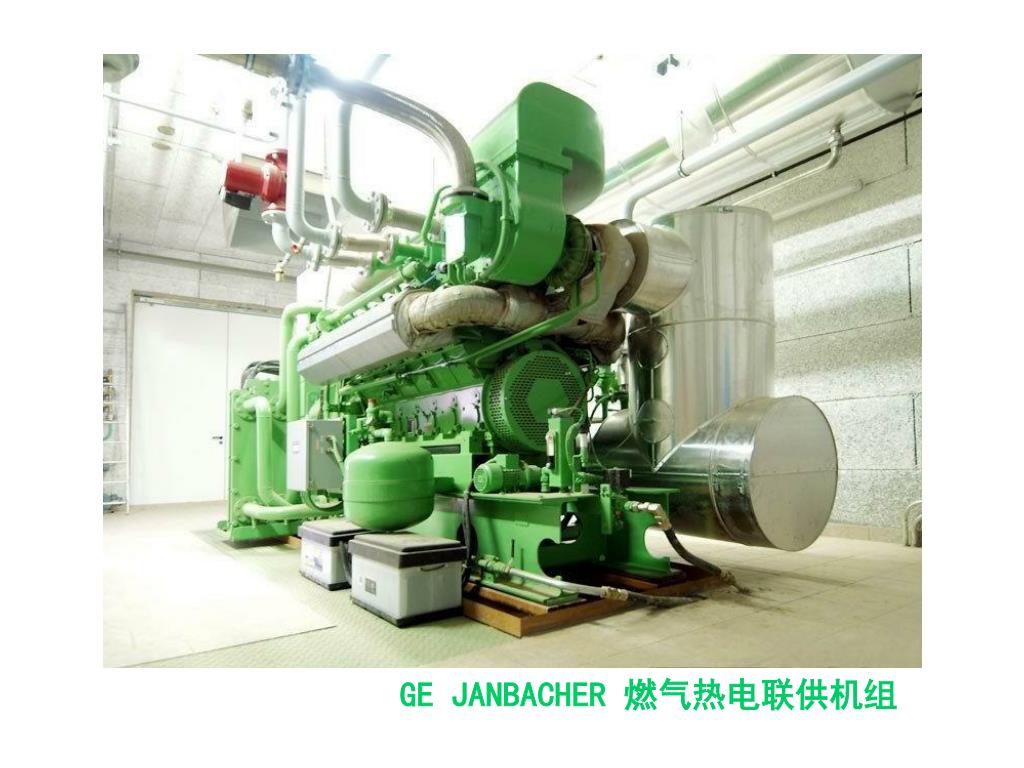

  5. GE JANBACHER燃气热电联供机组

  6. 吸收式溴化锂冰水机组

  7. 热电冷三联供示意图 颜巴赫机组和吸收制冷供暖机的组合 补燃锅炉 排气 冷却塔 燃气 冰水机 空调机 热交换 热消耗 热储存 电力输出 • 燃料转换效益最大化 • 去除HCFC/CFC 冷媒使用 • 减少碳排放

  8. 斯洛伐克工厂冷热电三联供示意图 电力输出 吸收冰水机 天然气 热输出 热电联共机组 冷却塔 流失

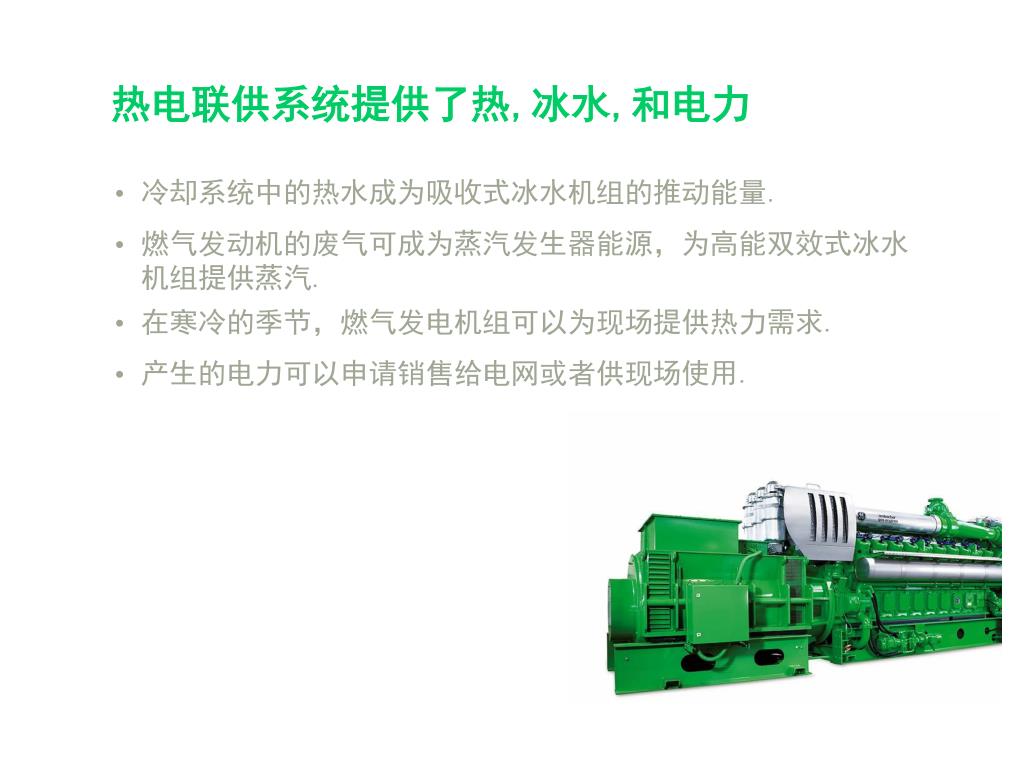

  9. 热电联供系统提供了热,冰水,和电力 • 冷却系统中的热水成为吸收式冰水机组的推动能量. • 燃气发动机的废气可成为蒸汽发生器能源，为高能双效式冰水机组提供蒸汽. • 在寒冷的季节，燃气发电机组可以为现场提供热力需求. • 产生的电力可以申请销售给电网或者供现场使用.

  10. 冷热电联供系统与传统制冷技术的对比优势 • 使用热力运行，利用了低价的“多余能源” • 吸收式冰水机组内没有移动件,节省了维修成本 • 冰水机组运行无噪音 • 运行和使用周期成本低. • 采用水为冷却介质, 没有使用对大气层有害的物质.

  11. 土耳其Altinmarka 食品厂热电联供 2台JMC 320 GS-NL 天然气机组 2096kW 电力输出 2308kW 热力输出 2002-11 启用 用途 为可可生产提供蒸汽

  12. 德国科隆机场 热电冷三联供工厂 机组类型: 4 台 天然气 JMS 616 GS-N.LC 电力输出: 7,744 kW 热力输出: 8,800 kW (RW/FW 70/95°C) 制冷输出: 3,900 kW ( 使用2台冰水机组) 3,300 kW (尖峰时段使用2 台压缩式机组） 调试时间: 1998-11月

  13. 西班牙 CERABRICK 砖厂热电联供 6台 JMS620 GS-NL 天然气机组 16332kW 电力输出 17394kW 热力输出 1999-9月 启用 窑炉干燥用

  14. 德国 Muhheim 地区热力公司 机组: 2台天然气JMS 629 GS-NL 电力输出: 5432kW 热力输出: 5516kW 启用: 1998-11月

  15. 匈牙利 Linden Repcelak 热电联供 3台 JMC 320 GS-N.LC 燃料:低热值天然气 电力输出: 3195kW 热力输出: 3447kW 启用: 2003-12月 用途:天然气厂余气利用

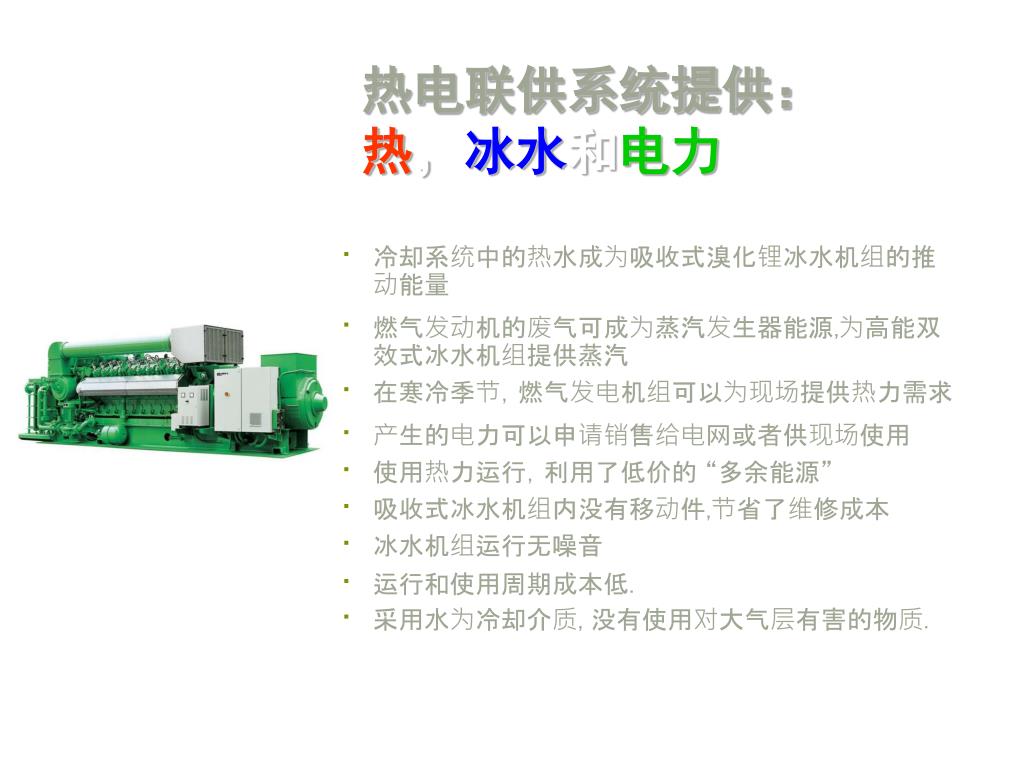

  16. 热电联供系统提供：热，冰水和电力 • 冷却系统中的热水成为吸收式溴化锂冰水机组的推动能量 • 燃气发动机的废气可成为蒸汽发生器能源,为高能双效式冰水机组提供蒸汽 • 在寒冷季节，燃气发电机组可以为现场提供热力需求 • 产生的电力可以申请销售给电网或者供现场使用 • 使用热力运行，利用了低价的 “多余能源” • 吸收式冰水机组内没有移动件,节省了维修成本 • 冰水机组运行无噪音 • 运行和使用周期成本低. • 采用水为冷却介质, 没有使用对大气层有害的物质.

  17. 国家的政策支持 十一五期间支持并建设了一大批区域性热电厂 在《大气污染防治法》、《节约能源管理暂行条例》、《节能技术政策大纲》、《节能法》等文件中都明确提出要鼓励发展热电联产 在1998年开始执行的国家重点鼓励发展的产业、产品和技术目录中也包括热电联产的项目 国家计委、国家经贸委、电力部、建设部于1998年2月17日又颁布了《关于发展热电联产的若干规定》。支持和鼓励在中国发展热电联产项目

  18. 上海市政府的政策支持 批准的优惠的天然气价格:每立方米人民币2.40-2.84元可能降低到2.04元 进口CHP设备，免征进口关税和进口增殖税 政府投资的项目，优先使用分布式供能系统 支持分布式供能系统电力并网 支持企业在本市投资建立专业化的能源服务供应公司（ESP） 由市政府组织相关企业进行技术攻关，促进CHP关键设备标准化和规模化生产 由市相关部门做好设计施工等标准和规范的制订，促进CHP推广应用 节能法的监督管理限期达标
