Presentation Transcript

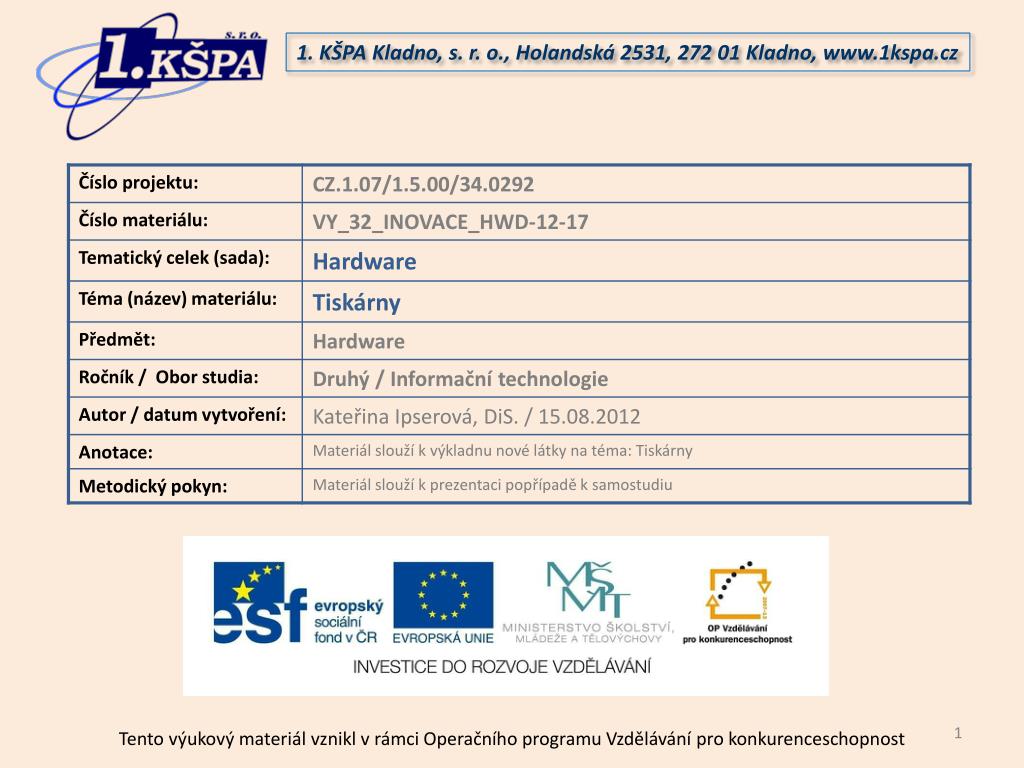

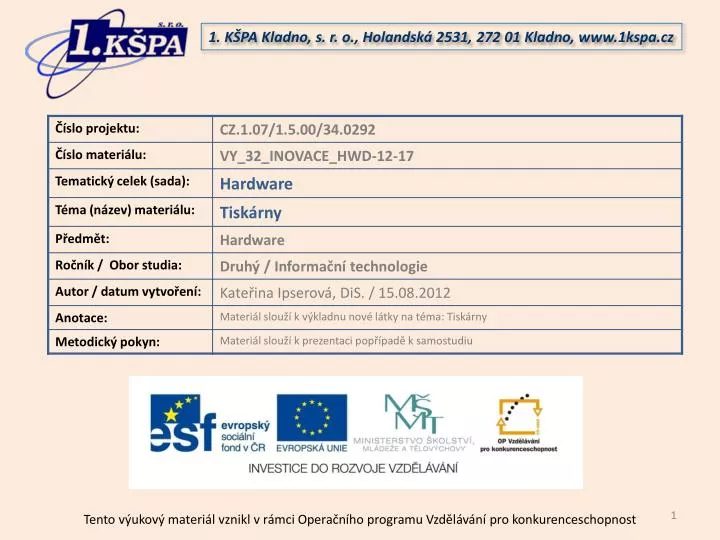

  1. 1. KŠPA Kladno, s. r. o., Holandská 2531, 272 01 Kladno, www.1kspa.cz Tento výukový materiál vznikl v rámci Operačního programu Vzdělávání pro konkurenceschopnost

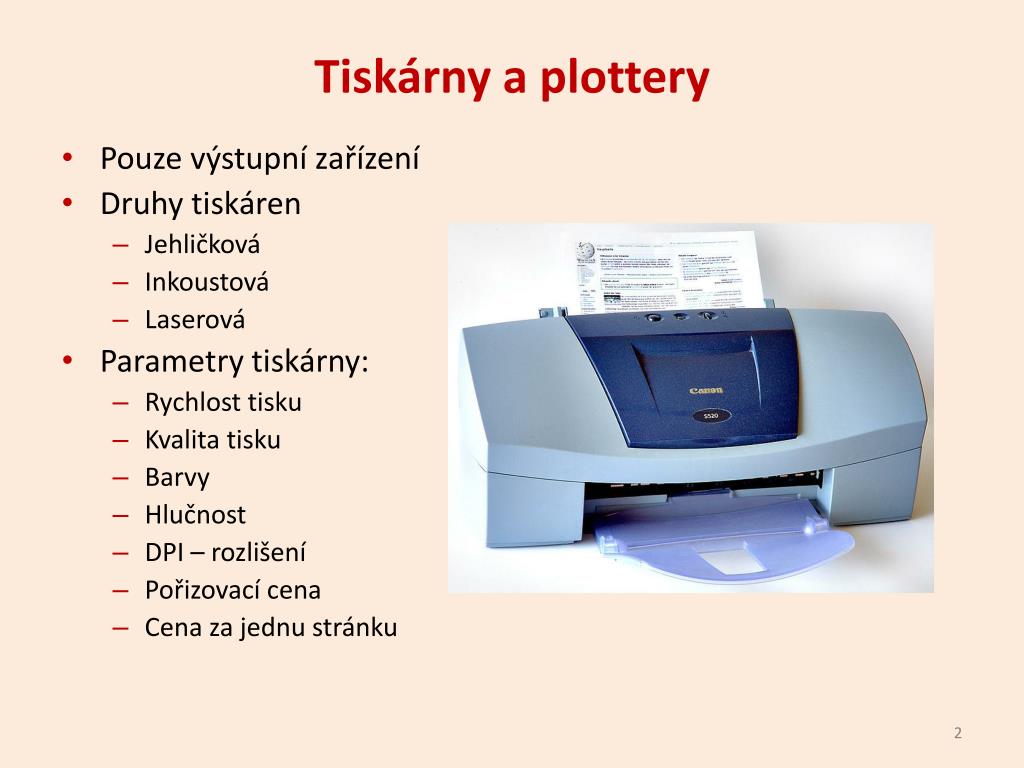

  2. Tiskárny a plottery • Pouze výstupní zařízení • Druhy tiskáren • Jehličková • Inkoustová • Laserová • Parametry tiskárny: • Rychlost tisku • Kvalita tisku • Barvy • Hlučnost • DPI – rozlišení • Pořizovací cena • Cena za jednu stránku

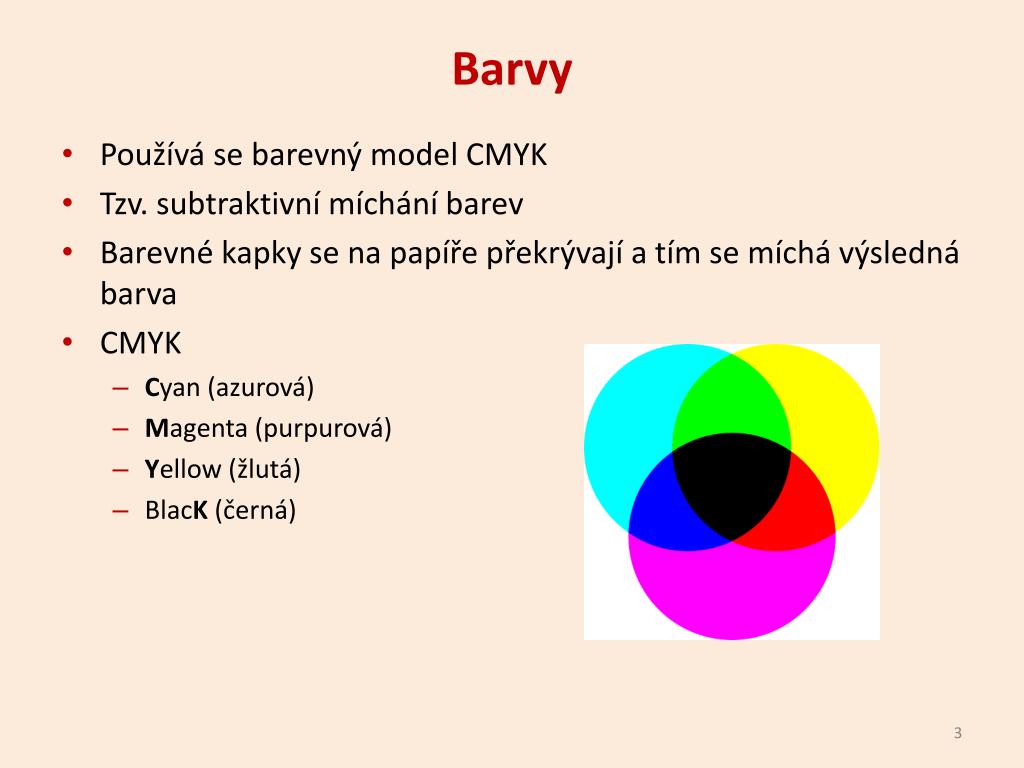

  3. Barvy • Používá se barevný model CMYK • Tzv. subtraktivní míchání barev • Barevné kapky se na papíře překrývají a tím se míchá výsledná barva • CMYK • Cyan (azurová) • Magenta (purpurová) • Yellow (žlutá) • BlacK (černá)

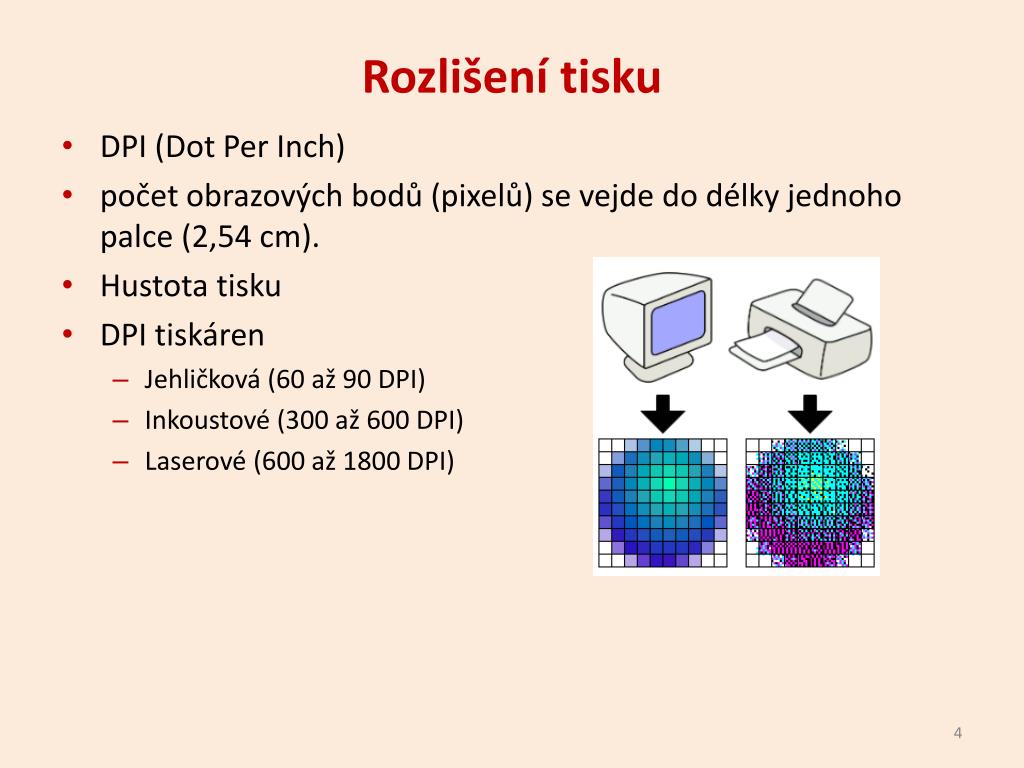

  4. Rozlišení tisku • DPI (Dot Per Inch) • počet obrazových bodů (pixelů) se vejde do délky jednoho palce (2,54 cm). • Hustota tisku • DPI tiskáren • Jehličková (60 až 90 DPI) • Inkoustové (300 až 600 DPI) • Laserové (600 až 1800 DPI)

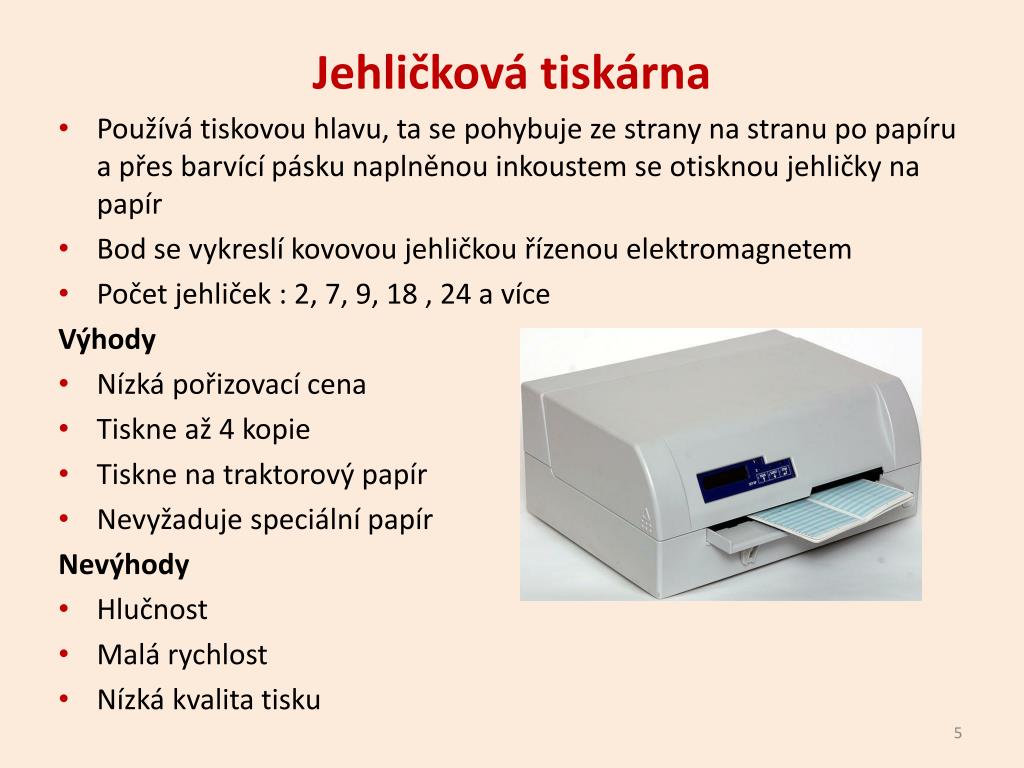

  5. Jehličková tiskárna • Používá tiskovou hlavu, ta se pohybuje ze strany na stranu po papíru a přes barvící pásku naplněnou inkoustem se otisknou jehličky na papír • Bod se vykreslí kovovou jehličkou řízenou elektromagnetem • Počet jehliček : 2, 7, 9, 18 , 24 a více Výhody • Nízká pořizovací cena • Tiskne až 4 kopie • Tiskne na traktorový papír • Nevyžaduje speciální papír Nevýhody • Hlučnost • Malá rychlost • Nízká kvalita tisku

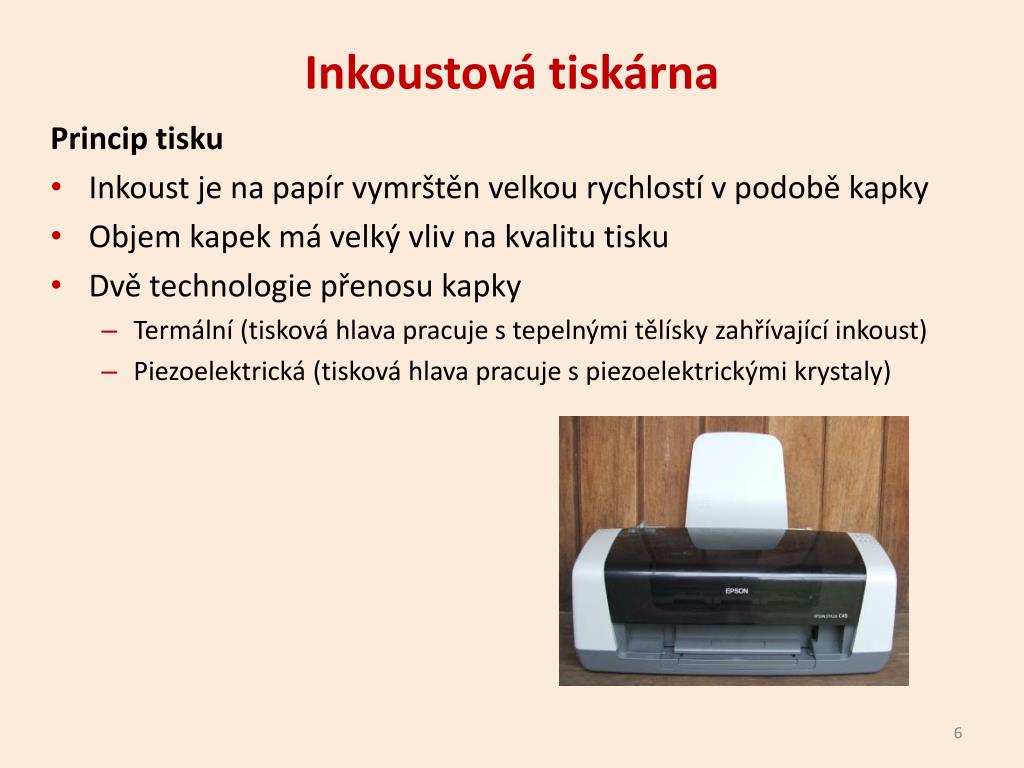

  6. Inkoustová tiskárna Princip tisku • Inkoust je na papír vymrštěn velkou rychlostí v podobě kapky • Objem kapek má velký vliv na kvalitu tisku • Dvě technologie přenosu kapky • Termální (tisková hlava pracuje s tepelnými tělísky zahřívající inkoust) • Piezoelektrická (tisková hlava pracuje s piezoelektrickými krystaly)

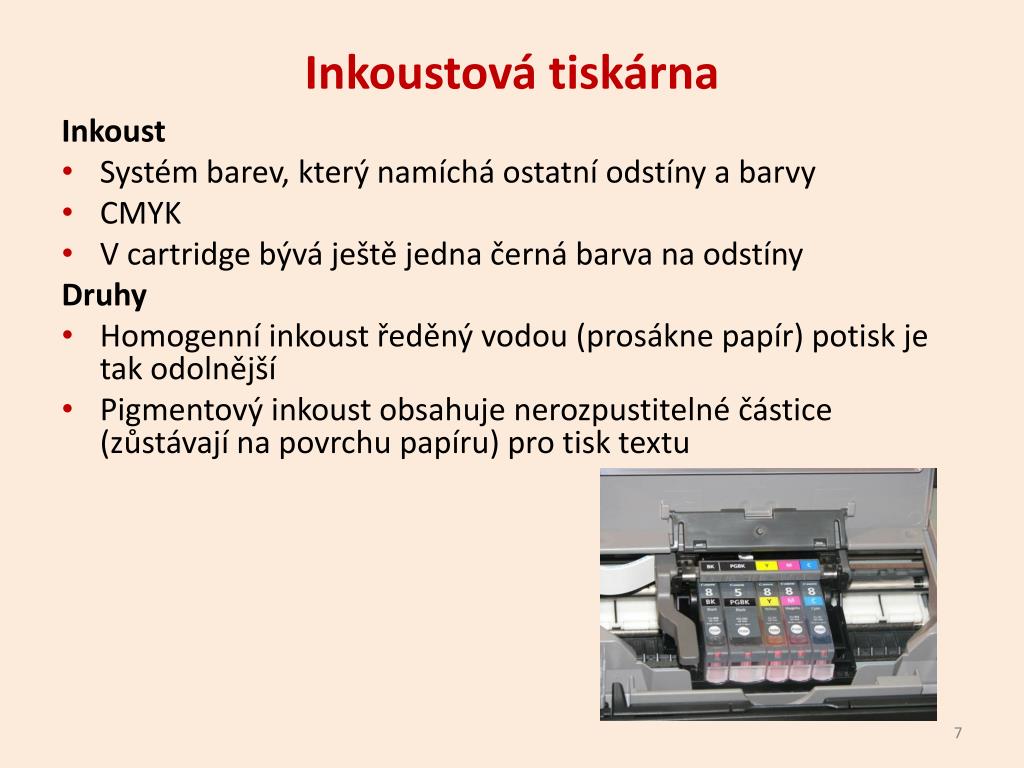

  7. Inkoustová tiskárna Inkoust • Systém barev, který namíchá ostatní odstíny a barvy • CMYK • V cartridge bývá ještě jedna černá barva na odstíny Druhy • Homogenní inkoust ředěný vodou (prosákne papír) potisk je tak odolnější • Pigmentový inkoust obsahuje nerozpustitelné částice (zůstávají na povrchu papíru) pro tisk textu

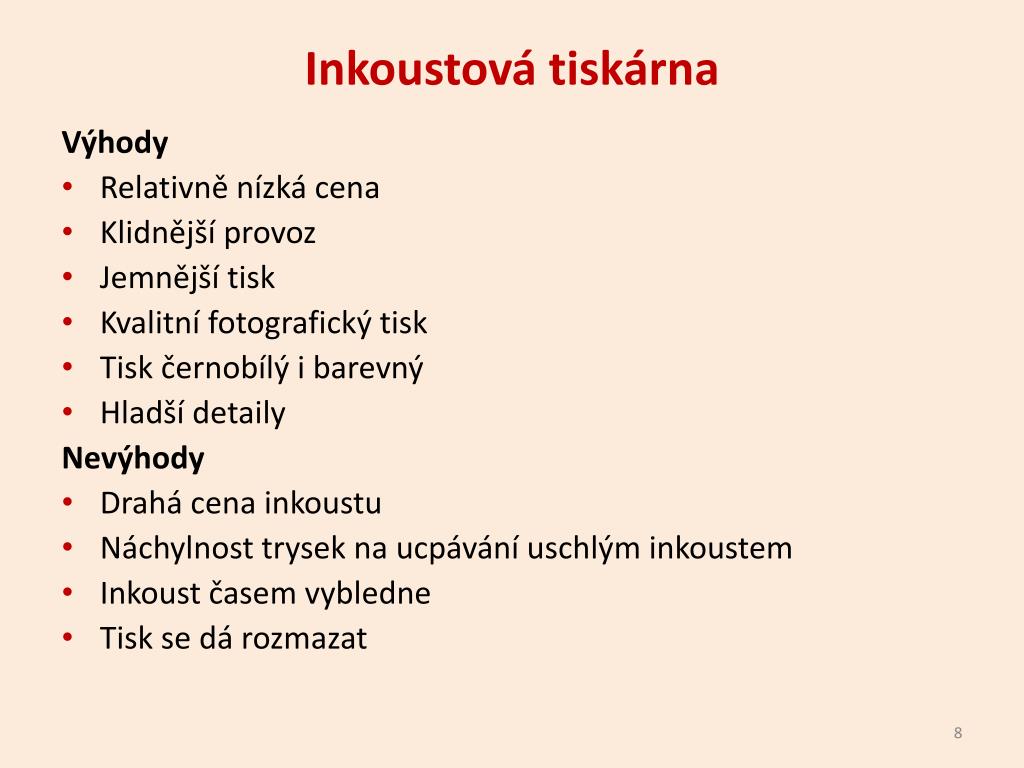

  8. Inkoustová tiskárna Výhody • Relativně nízká cena • Klidnější provoz • Jemnější tisk • Kvalitní fotografický tisk • Tisk černobílý i barevný • Hladší detaily Nevýhody • Drahá cena inkoustu • Náchylnost trysek na ucpávání uschlým inkoustem • Inkoust časem vybledne • Tisk se dá rozmazat

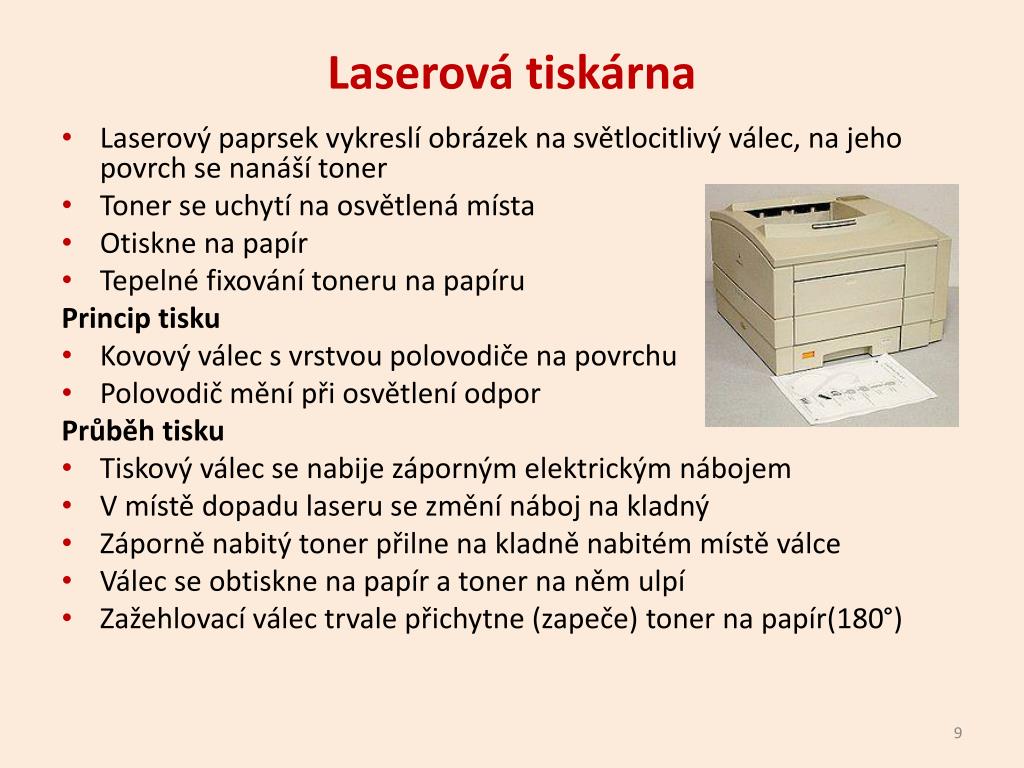

  9. Laserová tiskárna • Laserový paprsek vykreslí obrázek na světlocitlivý válec, na jeho povrch se nanáší toner • Toner se uchytí na osvětlená místa • Otiskne na papír • Tepelné fixování toneru na papíru Princip tisku • Kovový válec s vrstvou polovodiče na povrchu • Polovodič mění při osvětlení odpor Průběh tisku • Tiskový válec se nabije záporným elektrickým nábojem • V místě dopadu laseru se změní náboj na kladný • Záporně nabitý toner přilne na kladně nabitém místě válce • Válec se obtiskne na papír a toner na něm ulpí • Zažehlovací válec trvale přichytne (zapeče) toner na papír(180°)

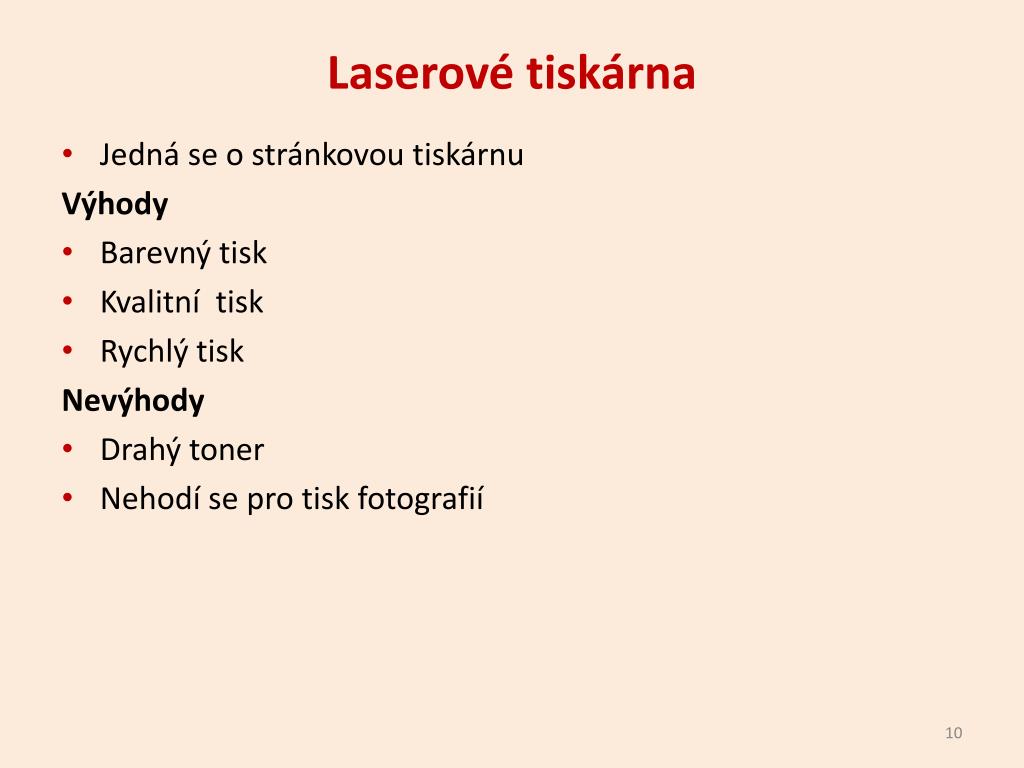

  10. Laserové tiskárna • Jedná se o stránkovou tiskárnu Výhody • Barevný tisk • Kvalitní tisk • Rychlý tisk Nevýhody • Drahý toner • Nehodí se pro tisk fotografií

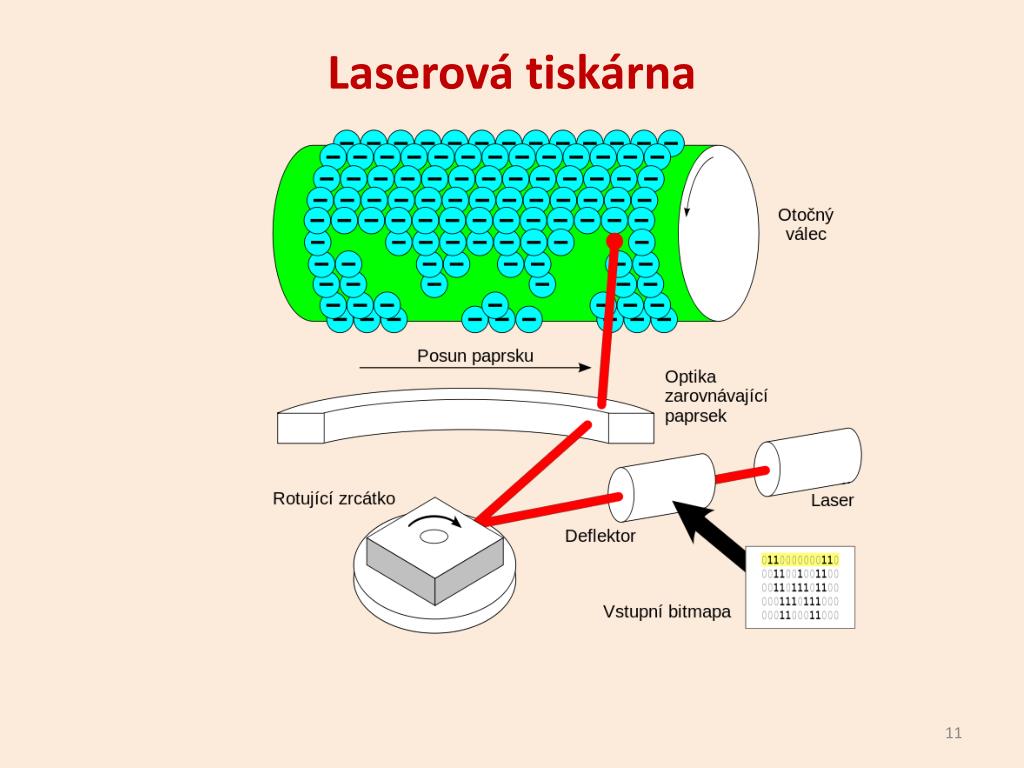

  11. Laserová tiskárna

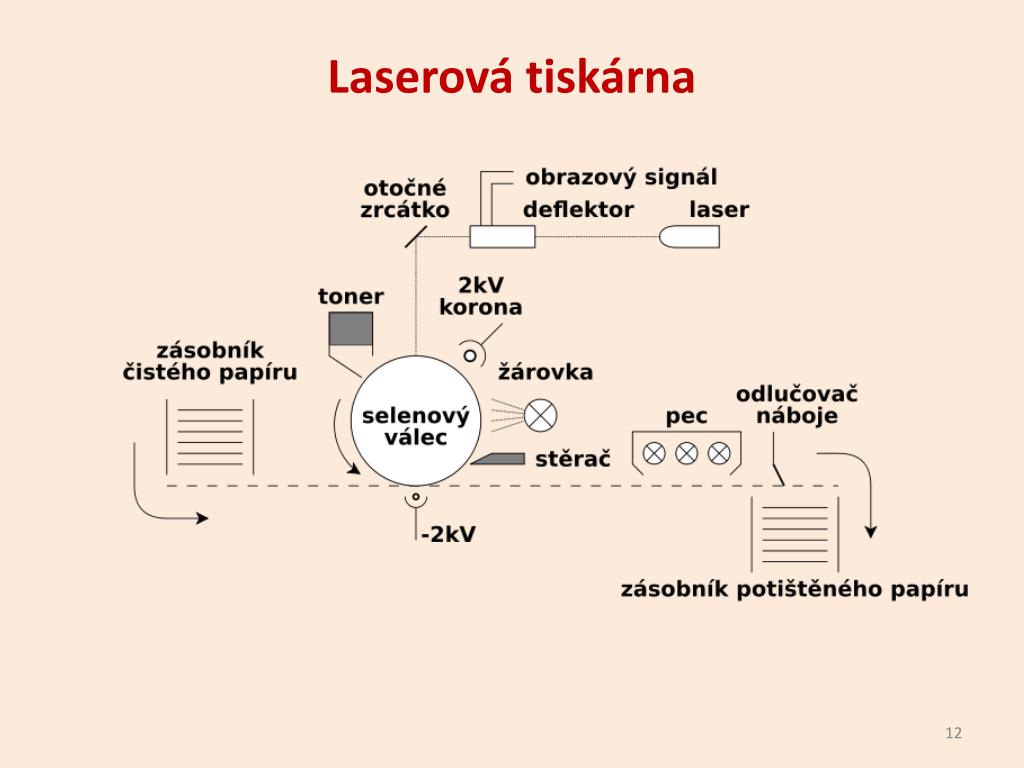

  12. Laserová tiskárna

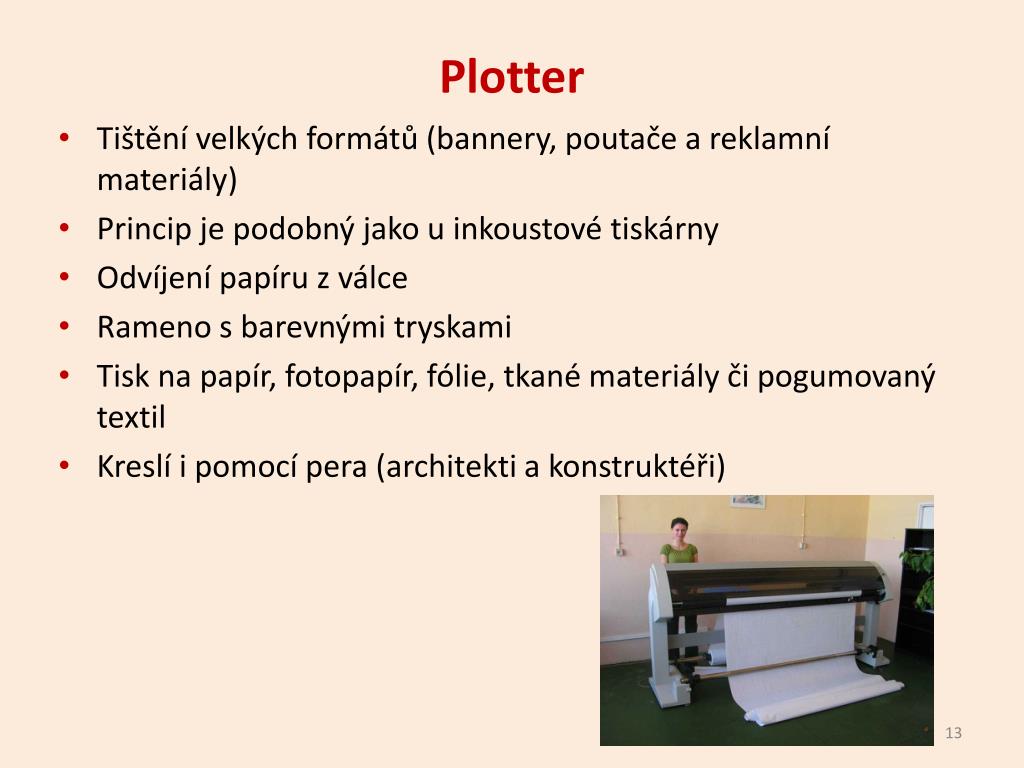

  13. Plotter • Tištění velkých formátů (bannery, poutače a reklamní materiály) • Princip je podobný jako u inkoustové tiskárny • Odvíjení papíru z válce • Rameno s barevnými tryskami • Tisk na papír, fotopapír, fólie, tkané materiály či pogumovaný textil • Kreslí i pomocí pera (architekti a konstruktéři)

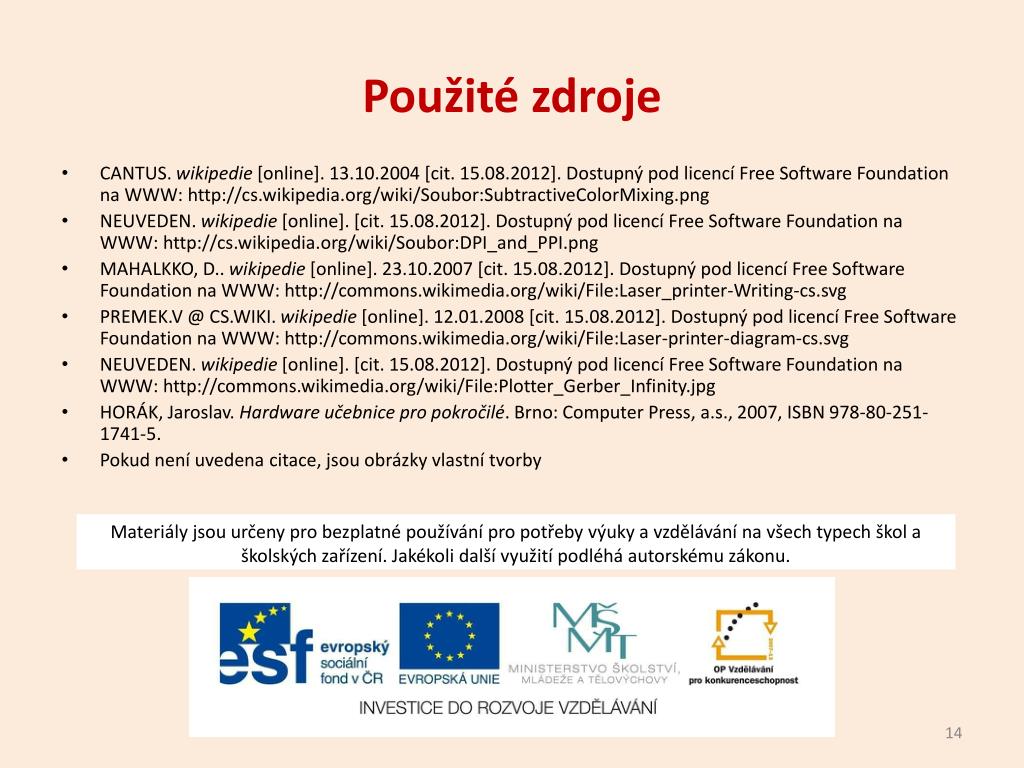

  14. Použité zdroje • CANTUS. wikipedie [online]. 13.10.2004 [cit. 15.08.2012]. Dostupný pod licencí Free Software Foundation na WWW: http://cs.wikipedia.org/wiki/Soubor:SubtractiveColorMixing.png • NEUVEDEN. wikipedie [online]. [cit. 15.08.2012]. Dostupný pod licencí Free Software Foundation na WWW: http://cs.wikipedia.org/wiki/Soubor:DPI_and_PPI.png • MAHALKKO, D.. wikipedie [online]. 23.10.2007 [cit. 15.08.2012]. Dostupný pod licencí Free Software Foundation na WWW: http://commons.wikimedia.org/wiki/File:Laser_printer-Writing-cs.svg • PREMEK.V @ CS.WIKI. wikipedie [online]. 12.01.2008 [cit. 15.08.2012]. Dostupný pod licencí Free Software Foundation na WWW: http://commons.wikimedia.org/wiki/File:Laser-printer-diagram-cs.svg • NEUVEDEN. wikipedie [online]. [cit. 15.08.2012]. Dostupný pod licencí Free Software Foundation na WWW: http://commons.wikimedia.org/wiki/File:Plotter_Gerber_Infinity.jpg • HORÁK, Jaroslav. Hardware učebnice pro pokročilé. Brno: Computer Press, a.s., 2007, ISBN 978-80-251-1741-5. • Pokud není uvedena citace, jsou obrázky vlastní tvorby Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoli další využití podléhá autorskému zákonu.
