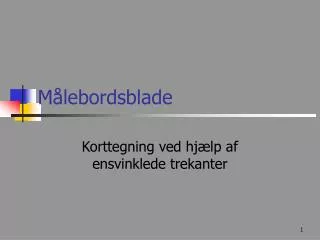

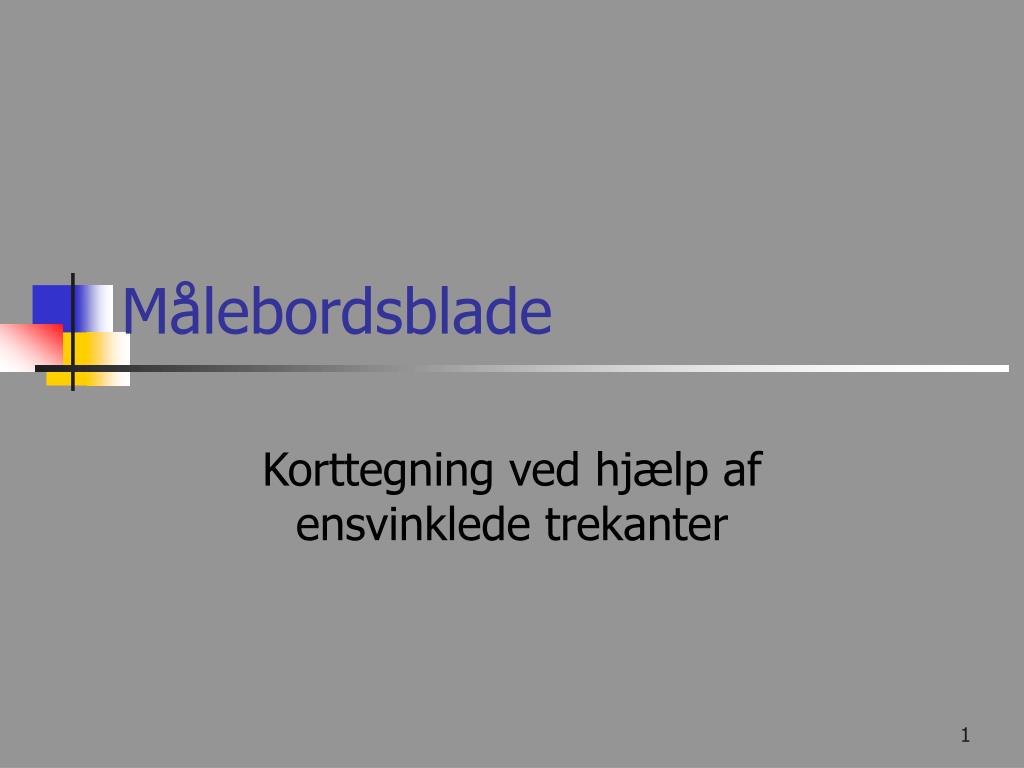

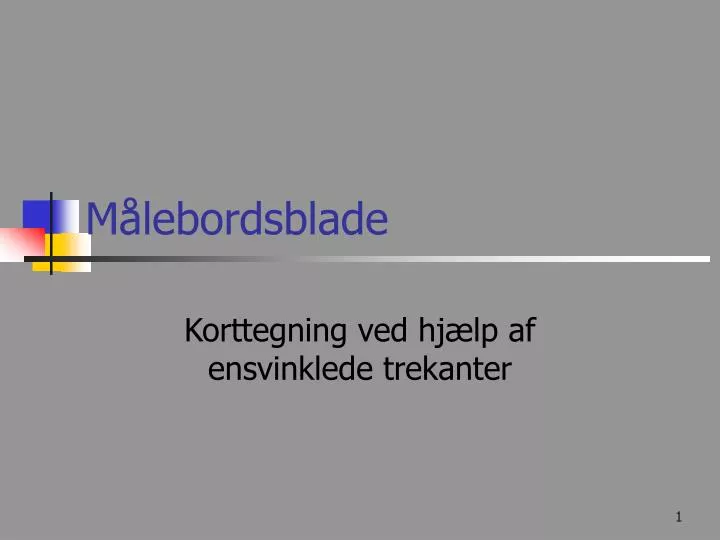

  1. Målebordsblade Korttegning ved hjælp af ensvinklede trekanter

  2. A B

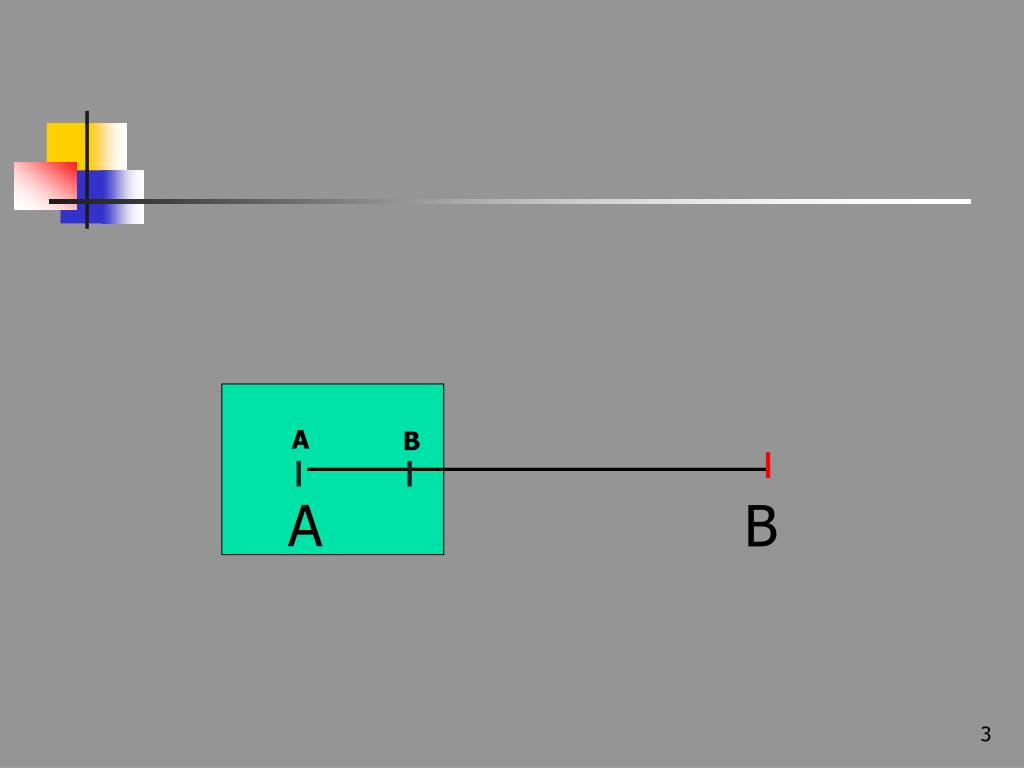

  3. A B A B

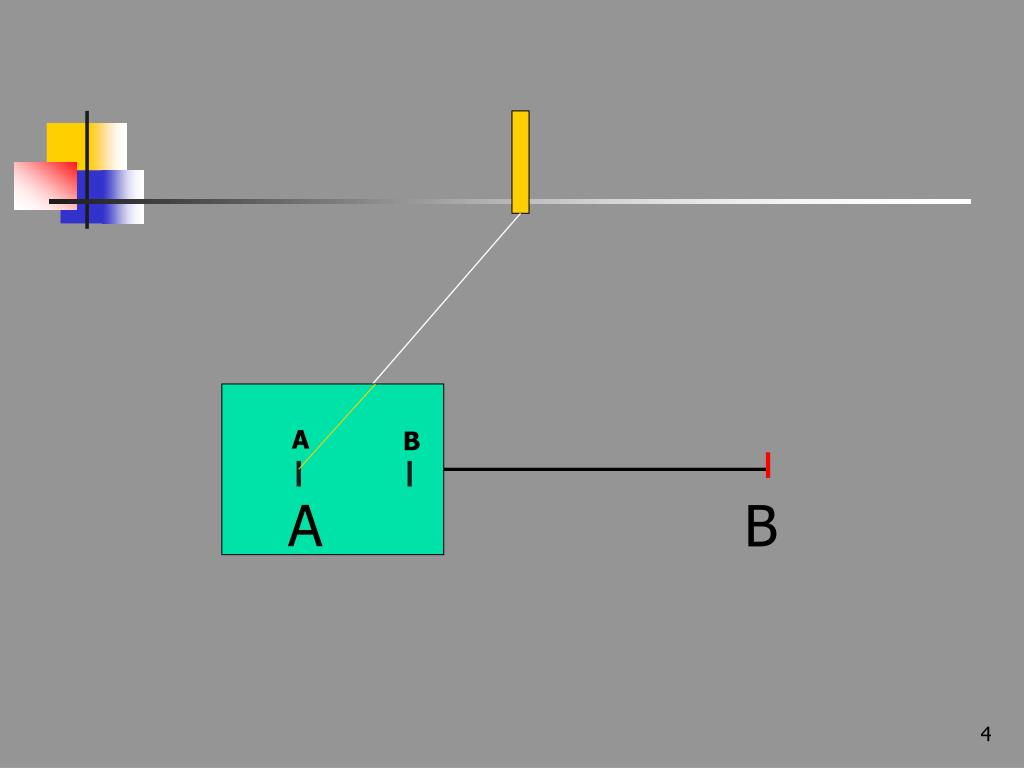

  4. A B A B

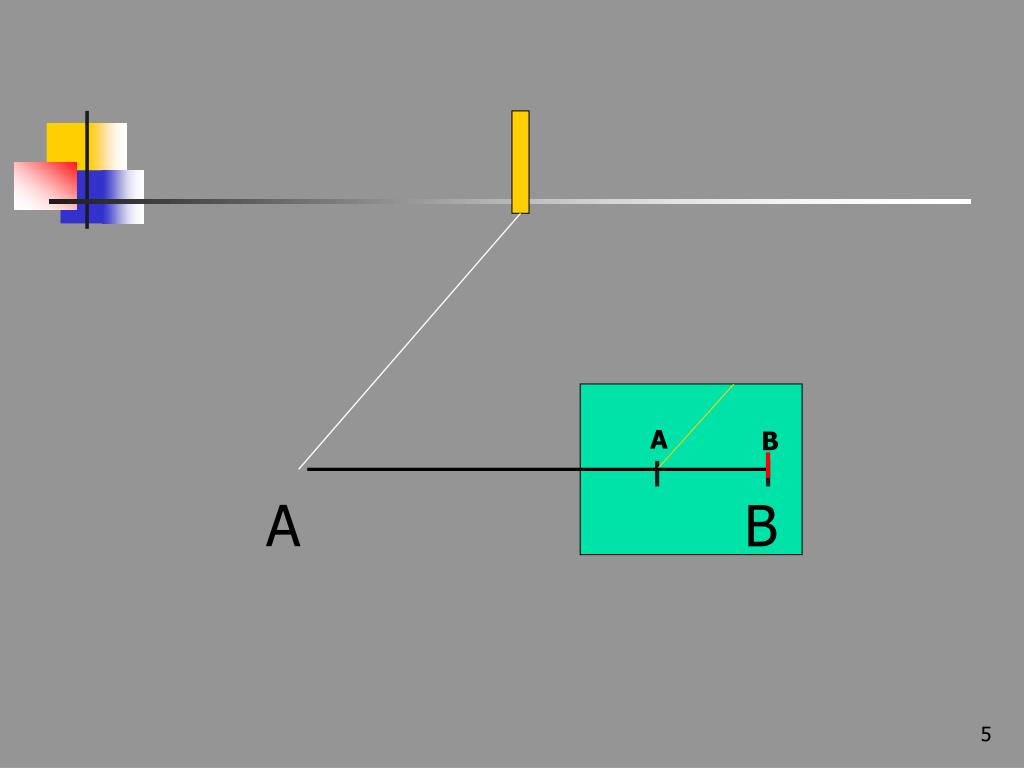

  5. A B A B

  6. A B A B

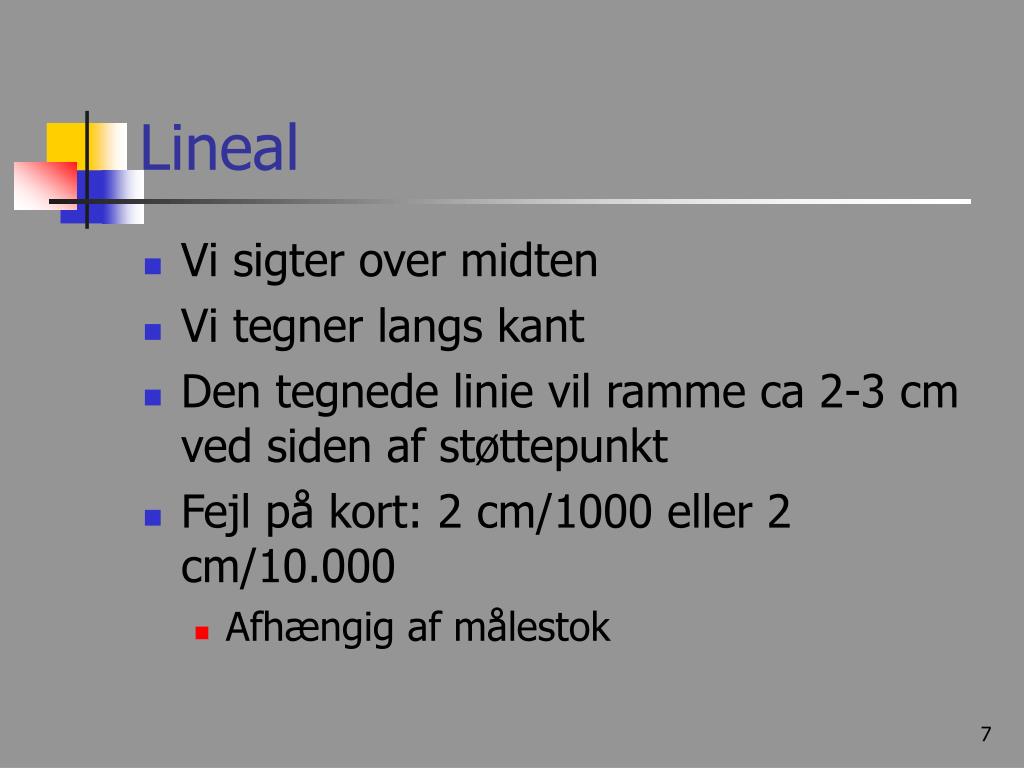

  7. Lineal • Vi sigter over midten • Vi tegner langs kant • Den tegnede linie vil ramme ca 2-3 cm ved siden af støttepunkt • Fejl på kort: 2 cm/1000 eller 2 cm/10.000 • Afhængig af målestok

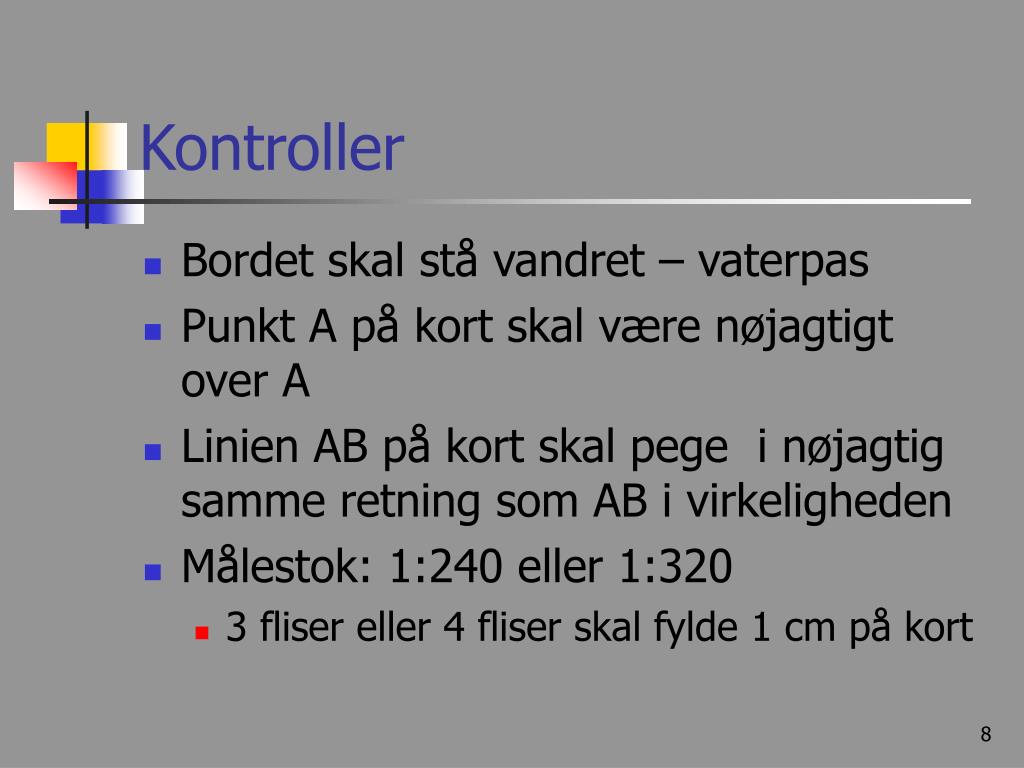

  8. Kontroller • Bordet skal stå vandret – vaterpas • Punkt A på kort skal være nøjagtigt over A • Linien AB på kort skal pege i nøjagtig samme retning som AB i virkeligheden • Målestok: 1:240 eller 1:320 • 3 fliser eller 4 fliser skal fylde 1 cm på kort

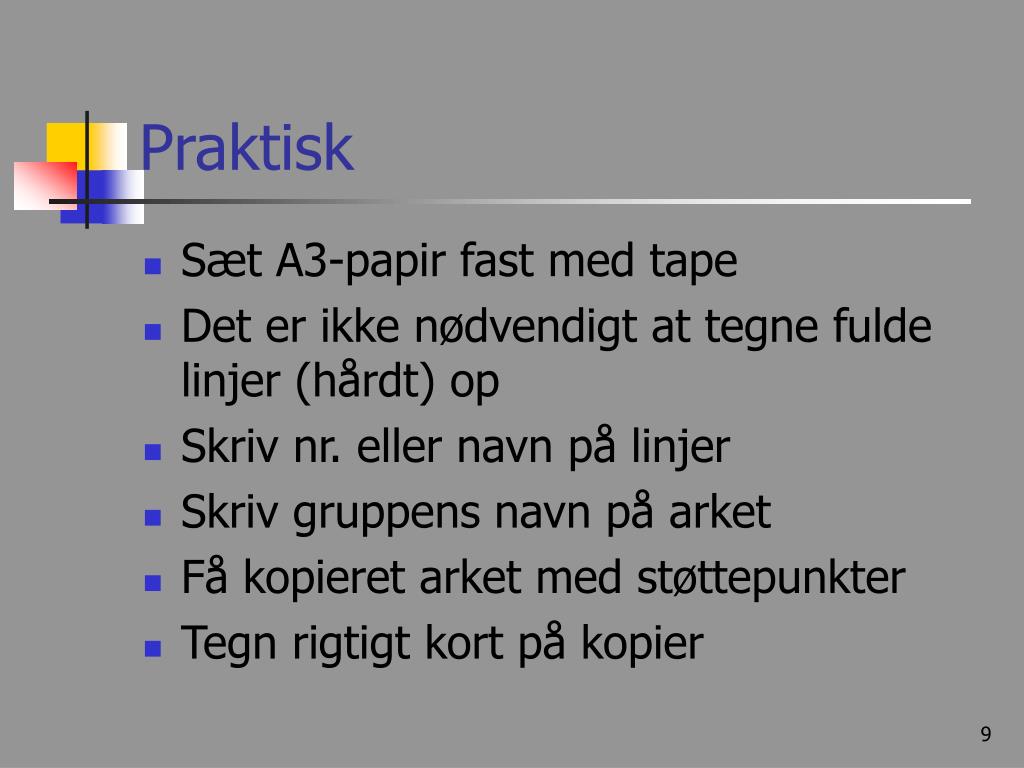

  9. Praktisk • Sæt A3-papir fast med tape • Det er ikke nødvendigt at tegne fulde linjer (hårdt) op • Skriv nr. eller navn på linjer • Skriv gruppens navn på arket • Få kopieret arket med støttepunkter • Tegn rigtigt kort på kopier
