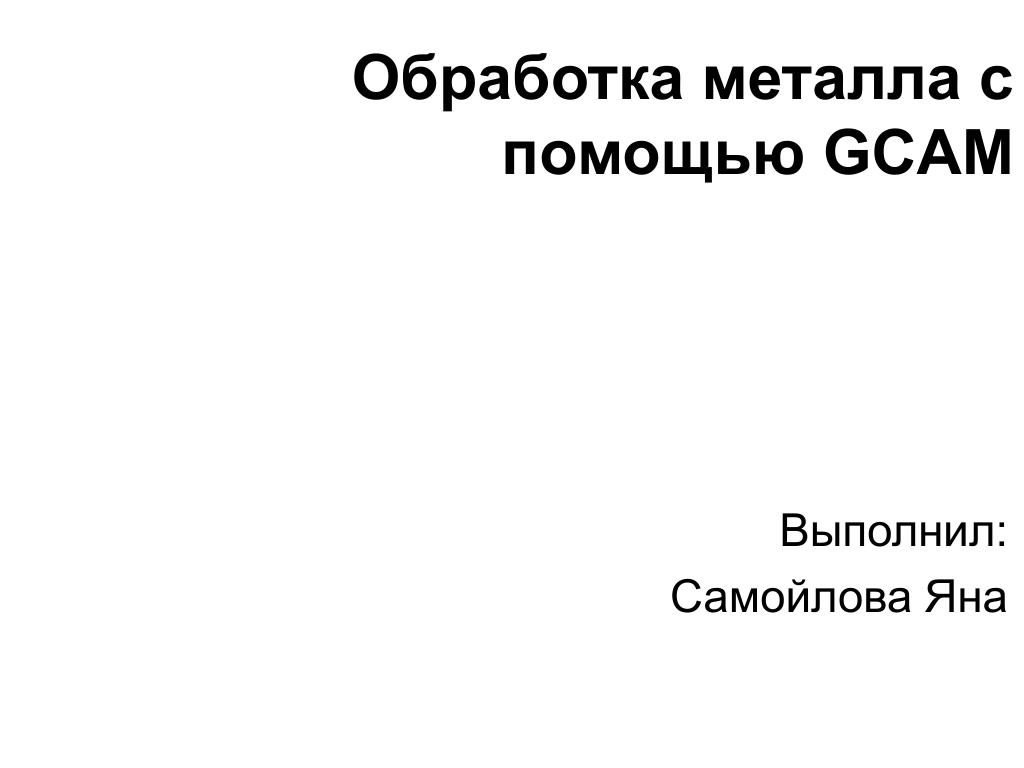

  1. Выполнил: Самойлова Яна Обработка металла с помощью GCAM

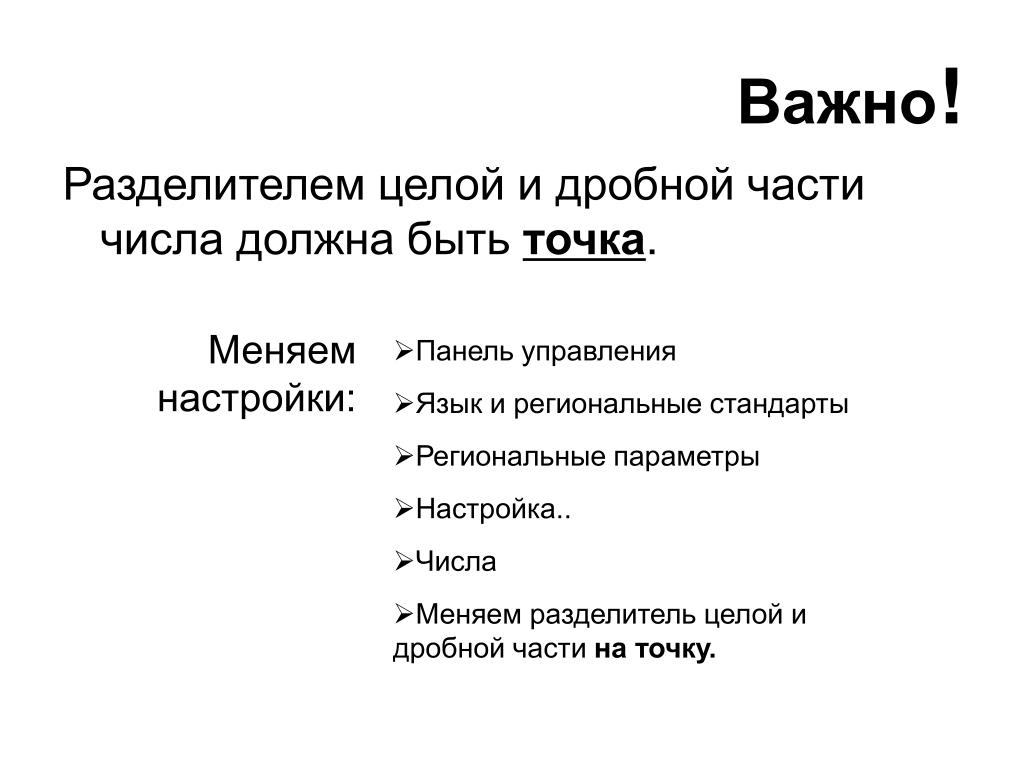

  2. Важно! Разделителем целой и дробной части числа должна бытьточка. Меняем настройки: • Панель управления • Язык и региональные стандарты • Региональные параметры • Настройка.. • Числа • Меняем разделитель целой и дробной части на точку.

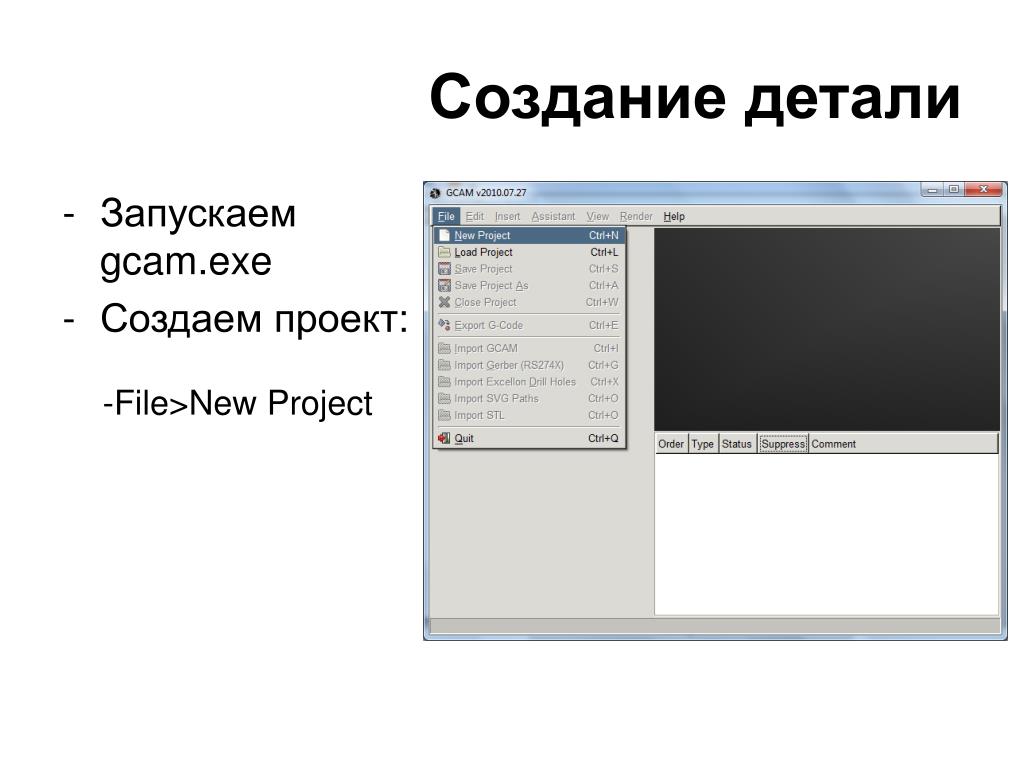

  3. Создание детали • Запускаем gcam.exe • Создаем проект: -File>New Project

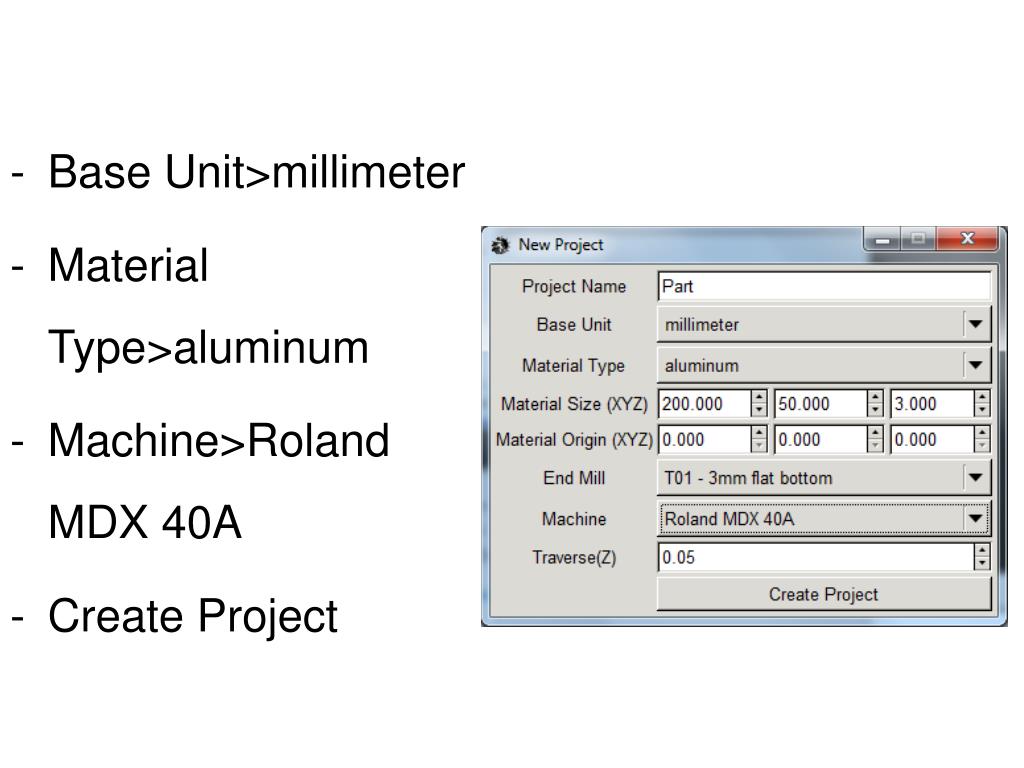

  4. Base Unit>millimeter • Material Type>aluminum • Machine>Roland MDX 40A • Create Project

  5. - В блоке TOOL устанавливаем значение Feed Rate>100, Spindle RPM>10000 .

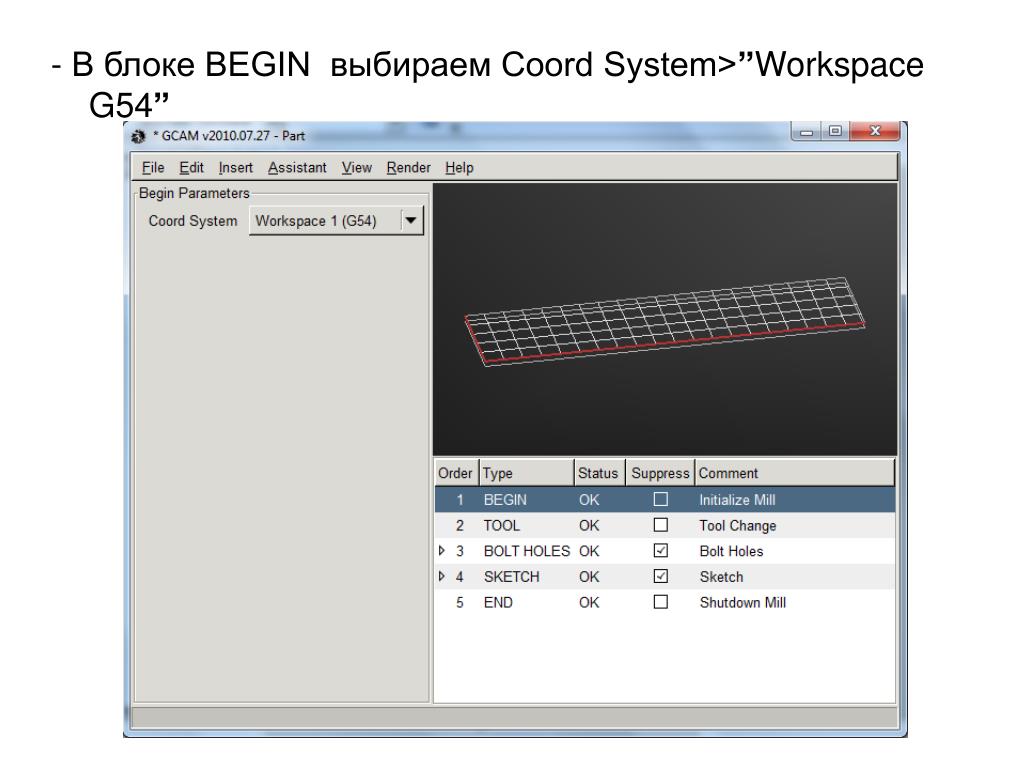

  6. - В блоке BEGIN выбираем Coord System>”Workspace G54”

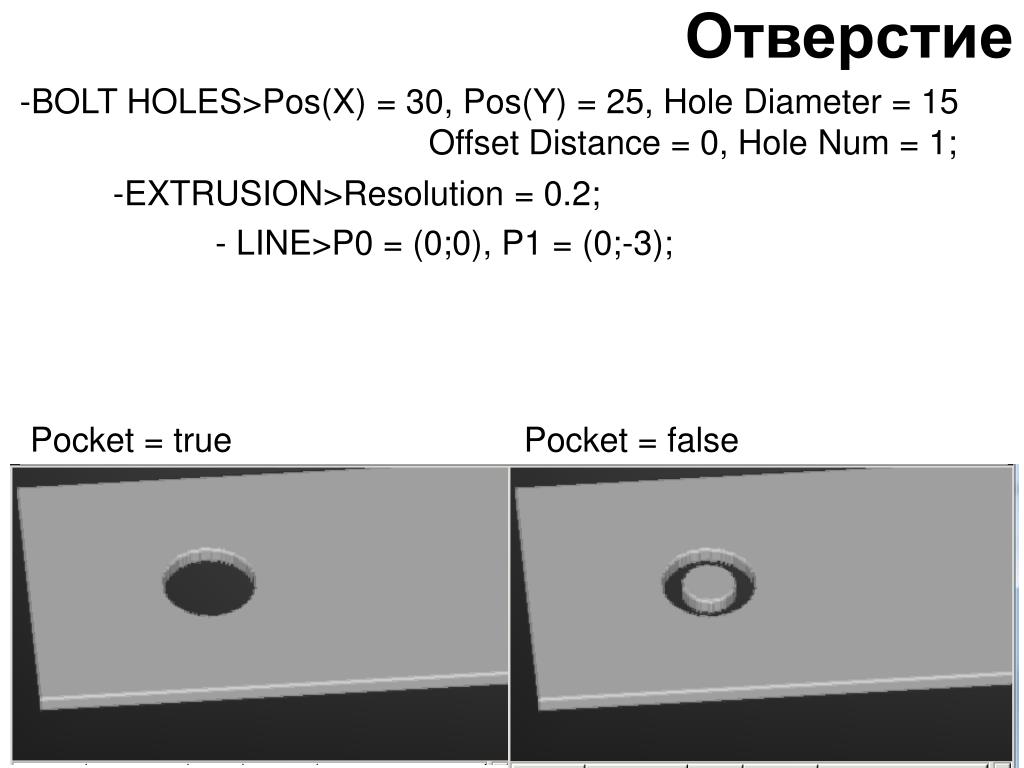

  7. Отверстие -BOLT HOLES>Pos(X) = 30, Pos(Y) = 25, Hole Diameter = 15 Offset Distance = 0, Hole Num = 1; -EXTRUSION>Resolution = 0.2; - LINE>P0 = (0;0), P1 = (0;-3);

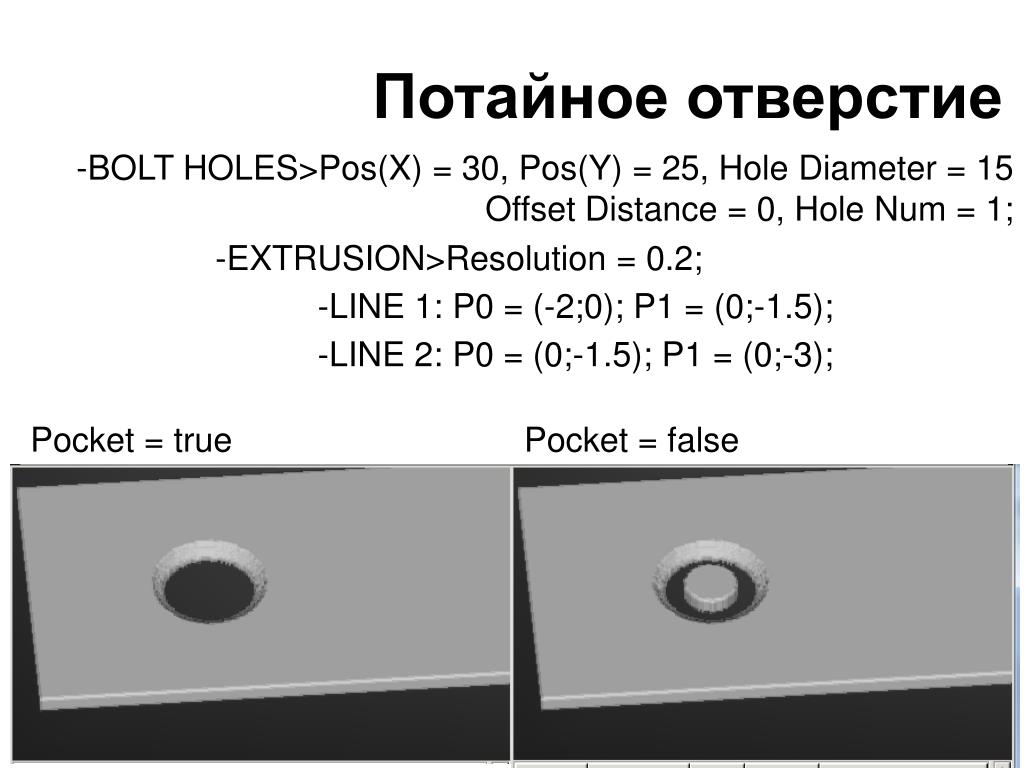

  8. Потайное отверстие -BOLT HOLES>Pos(X) = 30, Pos(Y) = 25, Hole Diameter = 15 Offset Distance = 0, Hole Num = 1; -EXTRUSION>Resolution = 0.2; -LINE 1: P0 = (-2;0); P1 = (0;-1.5); -LINE 2: P0 = (0;-1.5); P1 = (0;-3);

  9. Несколько отверстий -BOLT HOLES>Pos(X) = 15, Pos(Y) = 15, Hole Diameter = 4 Offset Distance =10, Hole Num = 5, Pocket = true; -EXTRUSION>Resolution = 0.2; -LINE 1: P0 = (-2;0); P1 = (0;-1.5); -LINE 2: P0 = (0;-1.5); P1 = (0;-3);

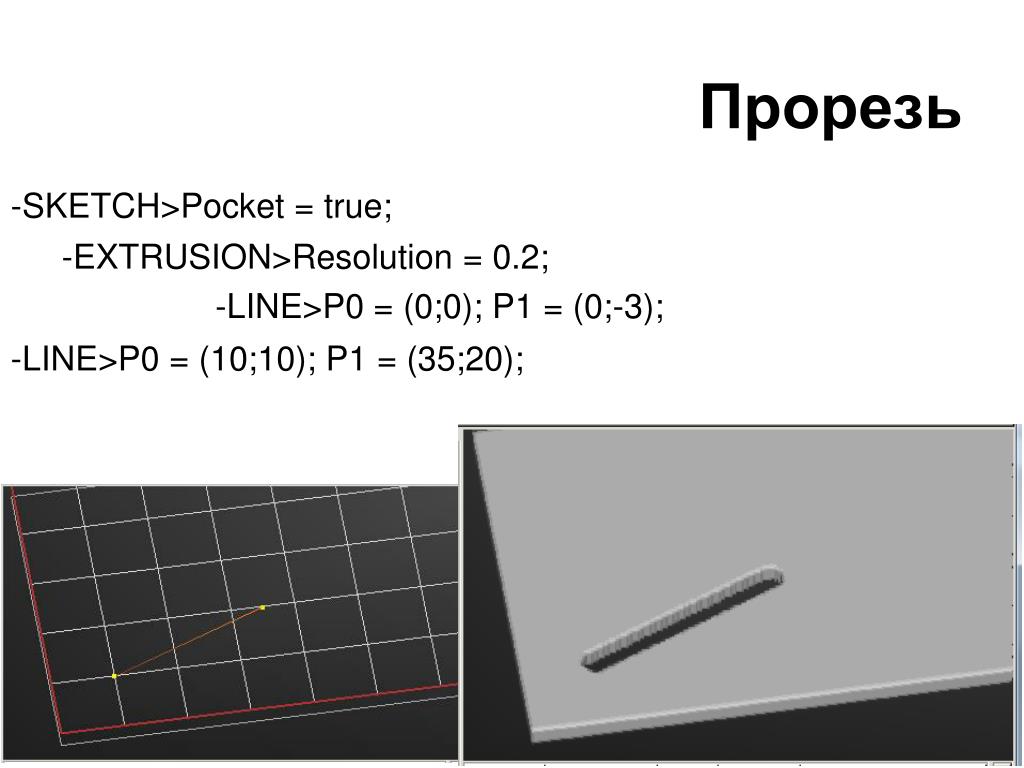

  10. Прорезь -SKETCH>Pocket = true; -EXTRUSION>Resolution = 0.2; -LINE>P0 = (0;0); P1 = (0;-3); -LINE>P0 = (10;10); P1 = (35;20);

  11. Изъятие -SKETCH>Pocket = true; -EXTRUSION>Resolution = 0.2, Cut Side = Inside; -LINE>P0 = (0;0); P1 = (0;-3); -LINE>P0 = (10;10); P1 = (35;20); -LINE>P0 = (35;20); P1 = (10;30); -LINE>P0 = (10;30); P1 = (10;10);

  12. Гладкое изъятие -SKETCH>Pocket = true; -EXTRUSION>Resolution = 0.2, Cut Side = Outside; -LINE>P0 = (-3;0); P1 = (0;-3); -LINE>P0 = (10;10); P1 = (35;20); -LINE>P0 = (35;20); P1 = (10;30); -LINE>P0 = (10;30); P1 = (10;10);

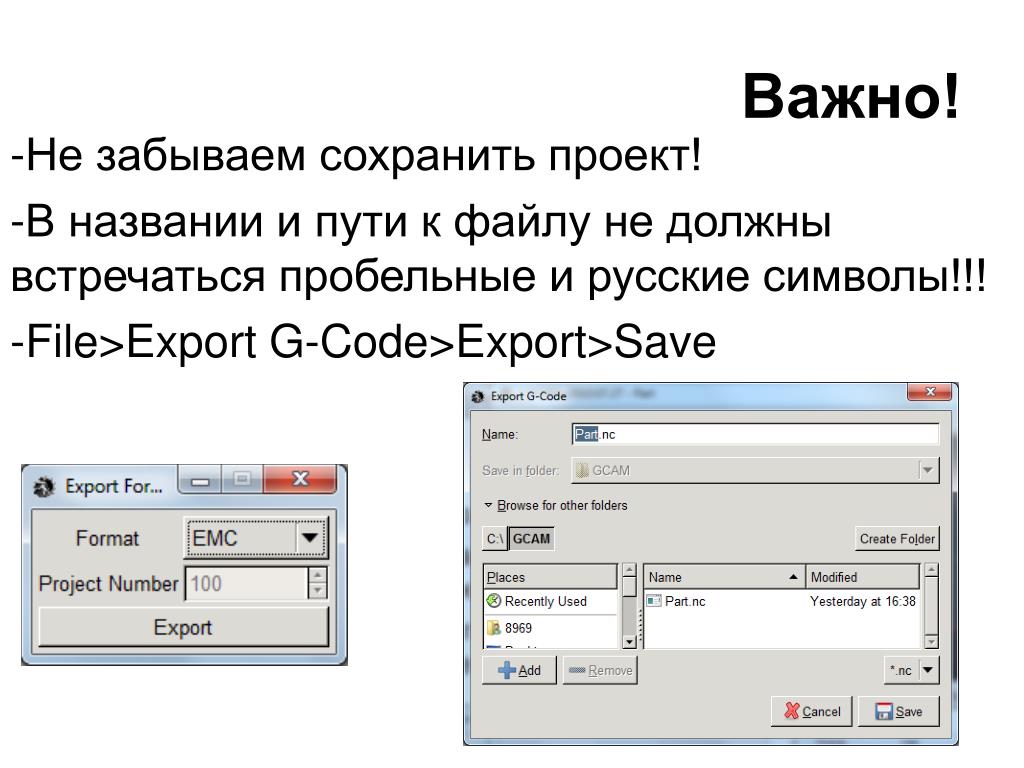

  13. Важно! -Не забываем сохранить проект! -В названии и пути к файлу не должны встречаться пробельные и русские символы!!! -File>Export G-Code>Export>Save

  14. ->Machine Coordinate System -Устанавливаем начальные координаты X=0, Y будет указана на крепежном столике -Set Origin Point>G54 -Set>XY Origin -Apply

  15. -Устанавливаем сенсор на деталь под сверло -Set Z origin using sensor -Detect

  16. -Проверяем правильно ли установили начальные координаты -Cut..

  17. -Выбираем файл *.nc -Output

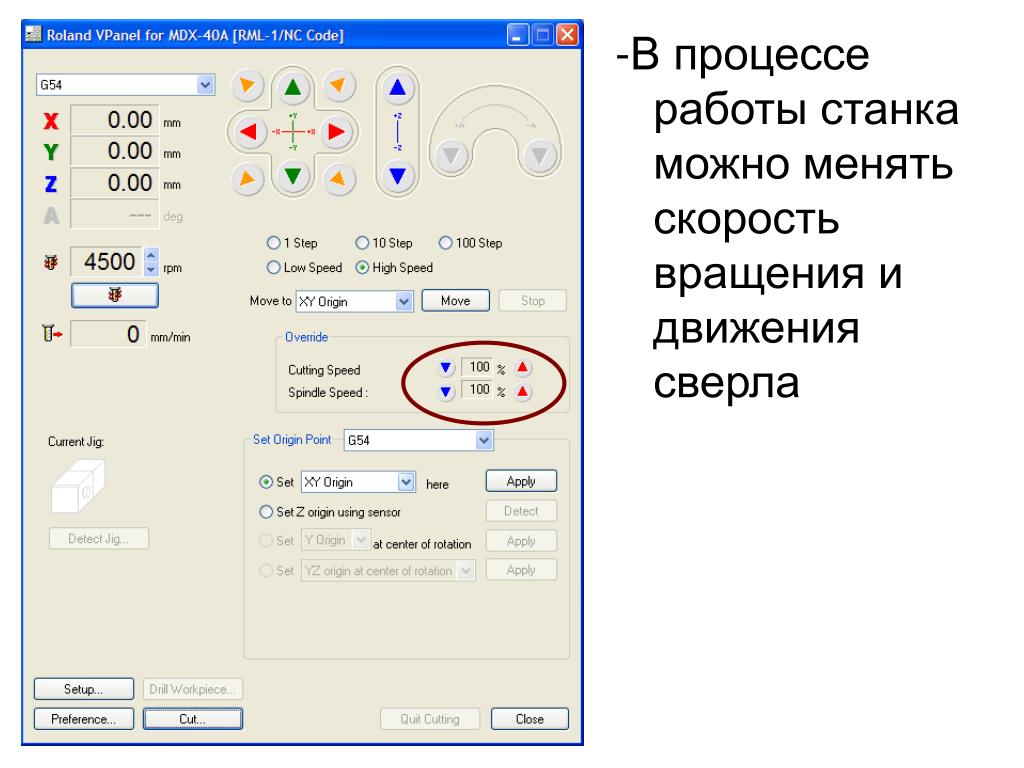

  18. -В процессе работы станка можно менять скорость вращения и движения сверла
