  1. Автоматизированная система централизованного оповещения населения с использованием транспортной инфраструктуры «Универсальной услуги связи» (пилотная зона в Тверском филиале МРФ «Центр» ОАО «Ростелеком») Тюлькин В.М., Генеральный директор ЗАО «Дизайн-центр ИДИС», к.ф.-м.н. Москва, Тверь, 2013 г. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал

  2. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , Справка по телекоммуникационной системе предоставления «Универсальных услуг связи» в Российской Федерации 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  3. ВВЕДЕНИЕ. Структура и возможности телекоммуникационной системы ОАО «Ростелеком» для оказания «Универсальных услуг связи» в РФ Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал В соответствии с законом «О связи» № 126-ФЗ в период с 2005 г. по 2008 г. в РФ создана телекоммуникационная инфраструктура для предоставления «Универсальных услуг связи»(УУС), включающая каналы голосовой связи и передачи данных и охватывающая все без исключения населенные пункты РФ. В настоящее время структура УУС включает: Карточные таксофоны – всего 148302 штук, в том числе 137003 штук (92,4%) установлены на сетях ОАО «Ростелеком», из которых 64%-проводные таксофоны, 32%-сотовые и с радиоудли-нителями и 4% - спутниковые. Распределение таксофонов по округам: ДФО – 3077, СФО – 12366, УФО – 6019, ПФО – 34540, ЦФО – 55524, ЮФО – 6928, СКФО – 3625, СЗФО – 26223. Самый большой парк таксофонов УУС в РФ – 8122 шт. в Тверском филиале. Пункты коллективного доступа (ПКД) к сети Интернет в поселениях с численностью населения свыше 500 чел. – 20,85 тысяч. Телекоммуникационную подсистему – включающую каналы фиксированной, сотовой и спутниковой связи для передачи голоса и данных. Иерархическую Систему дистанционного управления и контроля таксофонами (СДУКТ), включающую: Региональные СДУКТ в каждом областном центре РФ и у каждого оператора УУС и Федеральный центр мониторинга - Единый расчетный центр, к которому подключены все региональные СДУКТ (ООО «УПС», г. Санкт Петербург). 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  4. Структура системы управления таксофонами для предоставления «Универсальных услуг связи» Сотовые таксофоны Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Федеральный центр мониторинга Региональный центр управления СДУКТ TCP/IP LAN Рабочие места администратора, финансовой и технических служб Телефонная сеть общего пользования GSM / CDMA Internet / Ethernet IP-таксофон Проводные таксофоны Абонентские информационные терминалы 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  5. Краткие характеристики основных элементов системы для предоставления «Универсальных услуг связи» Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Терминальное оборудование (карточные таксофоны и ПКД): микропроцессорные устройства для приема/передачи голоса и данных с возможностью дистанционного перепрограммирования, содержащие встроенные средства самодиагностики, таймер, порты и модем. Оказывает услуги голосовой связи, доступа в Интернет и тарифицирует их в соответствии с запрограммированными расценками. Выпускаются в модификациях для проводной, сотовой, спутниковой и IP- связи. Диапазон рабочих температур от -40 С до +55 С. Регулярно передают и принимают данные от региональных Центров управления (СДУКТ). • СДУКТ регионального уровня обеспечивает управление парком до 10 000 таксофонов и терминалов ПКД и ежесуточно выполняет следующие функции: • Дистанционный контроль исправности аппарата, линий связи и систем электропитания; • Обновление, при необходимости, программного обеспечения таксофонов; • Сбор статистики об оказанных услугах; • Формирование отчетов о работе системы; • Передачу данных в Федеральный центр мониторинга. Модем TCP/IP • Федеральный центр мониторинга – ежесуточновыполняет: • Контроль работоспособности всего парка таксофонов РФ; • Прием статистики о оказанных услугах; • Проведение межоператорских взаиморасчетов за оказанные услуги; • Управление эмиссией платежных карт; • Предоставляет данные для расчета размера компенсации затрат операторам УУС. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

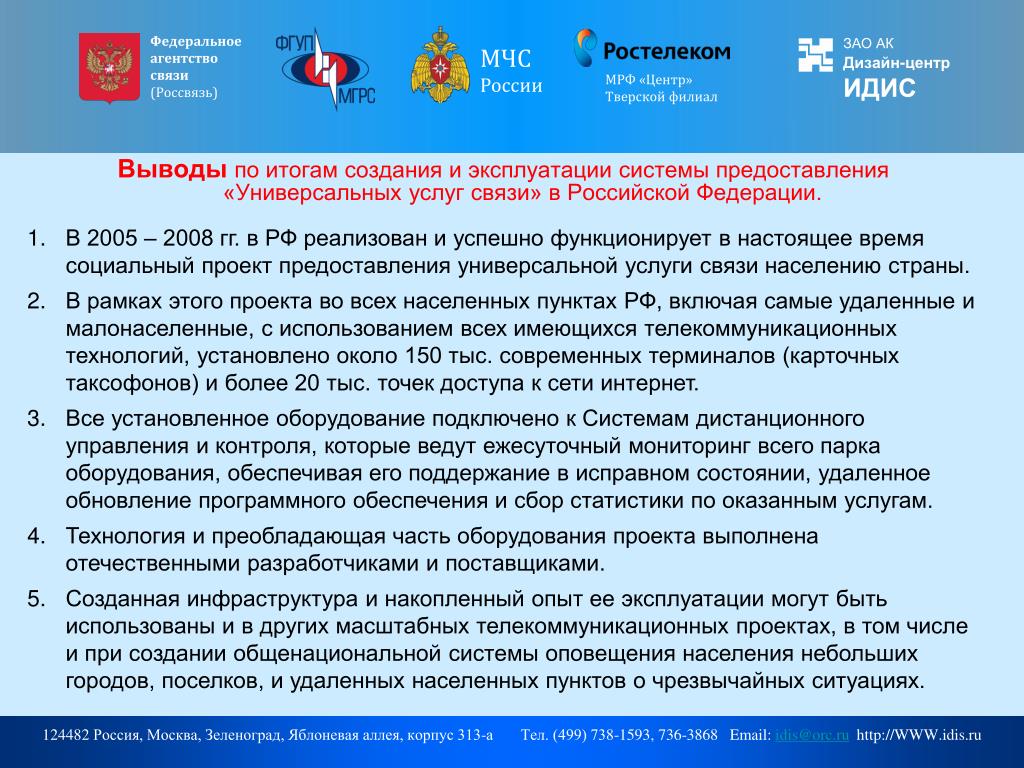

  6. Выводы по итогам создания и эксплуатации системы предоставления «Универсальных услуг связи» в Российской Федерации. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • В 2005 – 2008 гг. в РФ реализован и успешно функционирует в настоящее время социальный проект предоставления универсальной услуги связи населению страны. • В рамках этого проекта во всех населенных пунктах РФ, включая самые удаленные и малонаселенные, с использованием всех имеющихся телекоммуникационных технологий, установлено около 150 тыс. современных терминалов (карточных таксофонов) и более 20 тыс. точек доступа к сети интернет. • Все установленное оборудование подключено к Системам дистанционного управления и контроля, которые ведут ежесуточный мониторинг всего парка оборудования, обеспечивая его поддержание в исправном состоянии, удаленное обновление программного обеспечения и сбор статистики по оказанным услугам. • Технология и преобладающая часть оборудования проекта выполнена отечественными разработчиками и поставщиками. • Созданная инфраструктура и накопленный опыт ее эксплуатации могут быть использованы и в других масштабных телекоммуникационных проектах, в том числе и при создании общенациональной системы оповещения населения небольших городов, поселков, и удаленных населенных пунктов о чрезвычайных ситуациях. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  7. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , Система экстренного оповещения населения о чрезвычайных ситуациях На основе федеральной системы оказания универсальных услуг связи 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  8. Существо технического предложения по построению системы экстренного оповещения населения (СЭОН) на базе инфраструктуры для оказания универсальных услуг связи Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Предлагается: • Подключить к имеющейся телекоммуникационной инфраструктуре для оказания «Универсальных услуг связи» компактные терминалы голосового оповещения населения о чрезвычайных ситуациях; • Обеспечить доступ к системе оповещения представителей местных администраций, операторов ЕДДС службы «112» и ЦУКС МЧС. • Использовать Центры дистанционного управления и контроля таксофонов (после их соответствующей адаптации) для обеспечения постоянной готовности системы оповещения, оперативной передачи организациями или уполномоченными лицами соответствующих сообщений в населенные пункты РФ, входящих в зону их ответственности, и обратной передачи данных с мест чрезвычайных ситуаций. • 4. Наличие готовой инфраструктуры связи и опыт по развертыванию технически близких систем, имеющийся у Министерство связи и массовых коммуникаций РФ, компании ОАО «Ростелеком» и российских разработчиков, позволит сократить сроки и затраты на создание общероссийской системы оповещения, а максимально широкая география охвата населенных пунктов сделает ее весьма эффективной. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

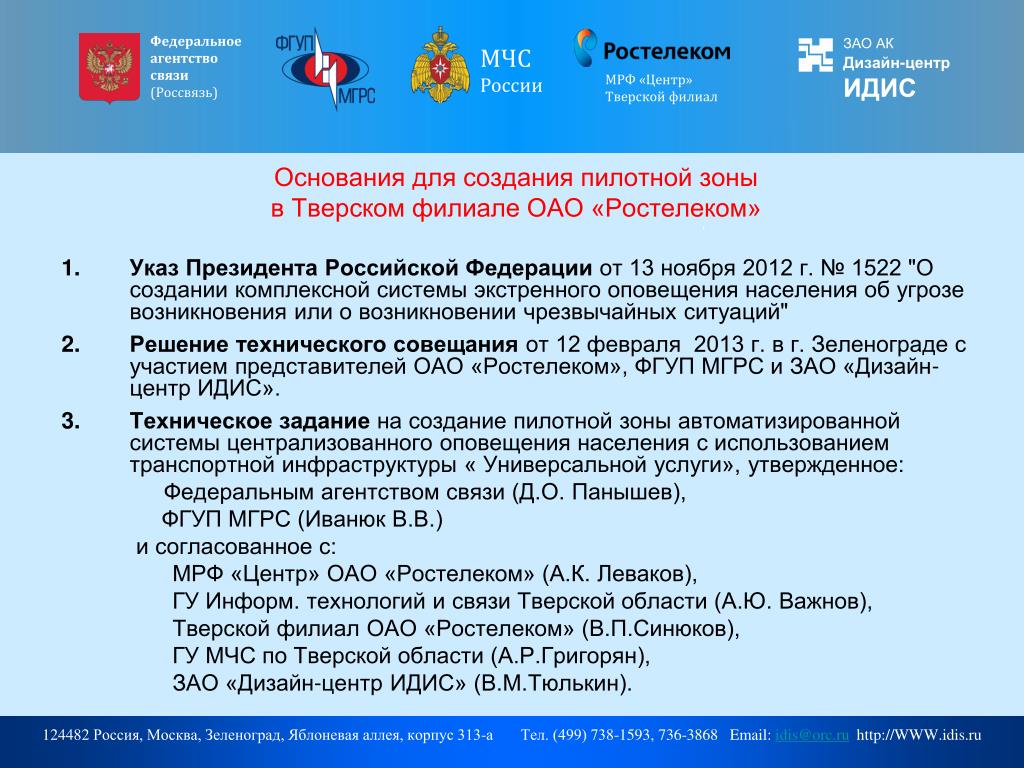

  9. Основания для создания пилотной зоны в Тверском филиале ОАО «Ростелеком» Указ Президента Российской Федерации от 13 ноября 2012 г. № 1522 "О создании комплексной системы экстренного оповещения населения об угрозе возникновения или о возникновении чрезвычайных ситуаций" Решение технического совещания от 12 февраля 2013 г. в г. Зеленограде с участием представителей ОАО «Ростелеком», ФГУП МГРС и ЗАО «Дизайн-центр ИДИС». Техническое задание на создание пилотной зоны автоматизированной системы централизованного оповещения населения с использованием транспортной инфраструктуры « Универсальной услуги», утвержденное: Федеральным агентством связи (Д.О. Панышев), ФГУП МГРС (Иванюк В.В.) и согласованное с: МРФ «Центр» ОАО «Ростелеком» (А.К. Леваков), ГУ Информ. технологий и связи Тверской области (А.Ю. Важнов), Тверской филиал ОАО «Ростелеком» (В.П.Синюков), ГУ МЧС по Тверской области (А.Р.Григорян), ЗАО «Дизайн-центр ИДИС» (В.М.Тюлькин). Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  10. Места проведения испытаний. На линиях таксофонов фиксированной связи - две точки оповещения по 100 Вт каждая, на АЛ № 8482-612-52-27 и № 8482-612-52-34 в н.п. Вески, Лихославльского района, Тверской области; На сети сотовой связи стандарта GSM 900/1800/1900 - одна точка оповещения на 100 Вт в н.п. Волосово, Лихославльского района, Тверской области. Состав испытуемого оборудования. Комплекс технических средств оповещения (КТСО – РТС УРТУ «Сурон» ФГУП МГРС ) с телекоммуникационным модулем ИДИС ТМ-01 версия 1, штатный таксофон УУС Тверского филиала ОАО «Ростелеком». Управление. От Единой дежурно-диспетчерской службы (ЕДДС) г. Лихославль с АРМ (АСО-4). Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

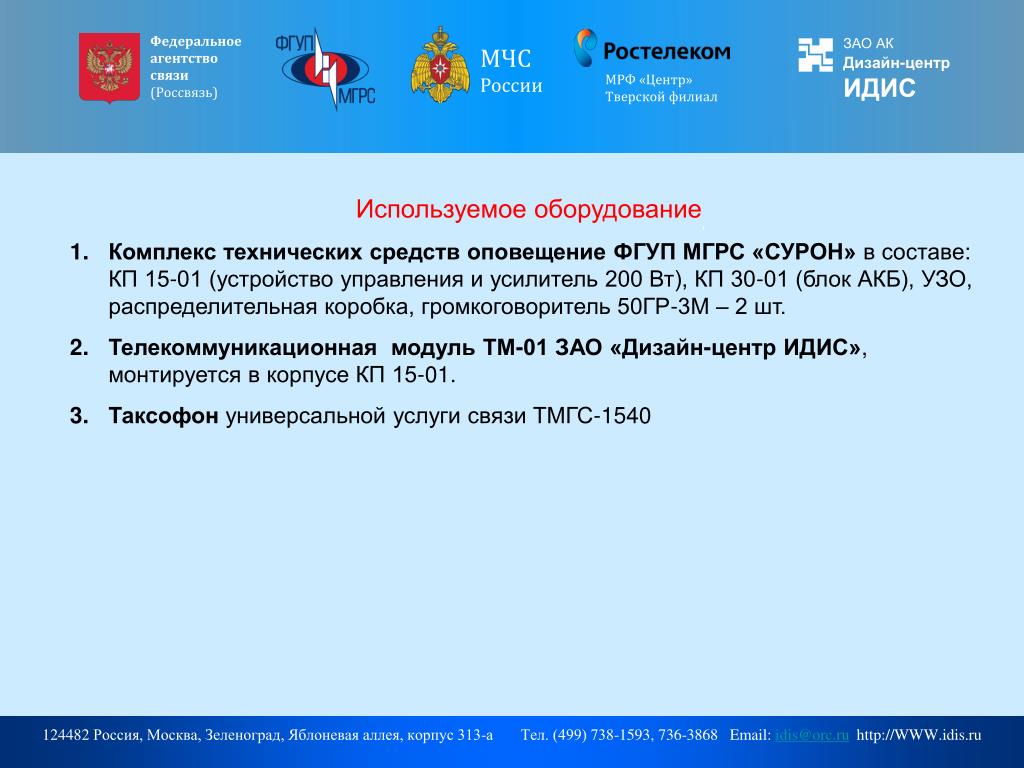

  11. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Используемое оборудование • Комплекс технических средств оповещение ФГУП МГРС «СУРОН» в составе: КП 15-01 (устройство управления и усилитель 200 Вт), КП 30-01 (блок АКБ), УЗО, распределительная коробка, громкоговоритель 50ГР-3М – 2 шт. • Телекоммуникационная модуль ТМ-01 ЗАО «Дизайн-центр ИДИС», монтируется в корпусе КП 15-01. • Таксофон универсальной услуги связи ТМГС-1540 , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

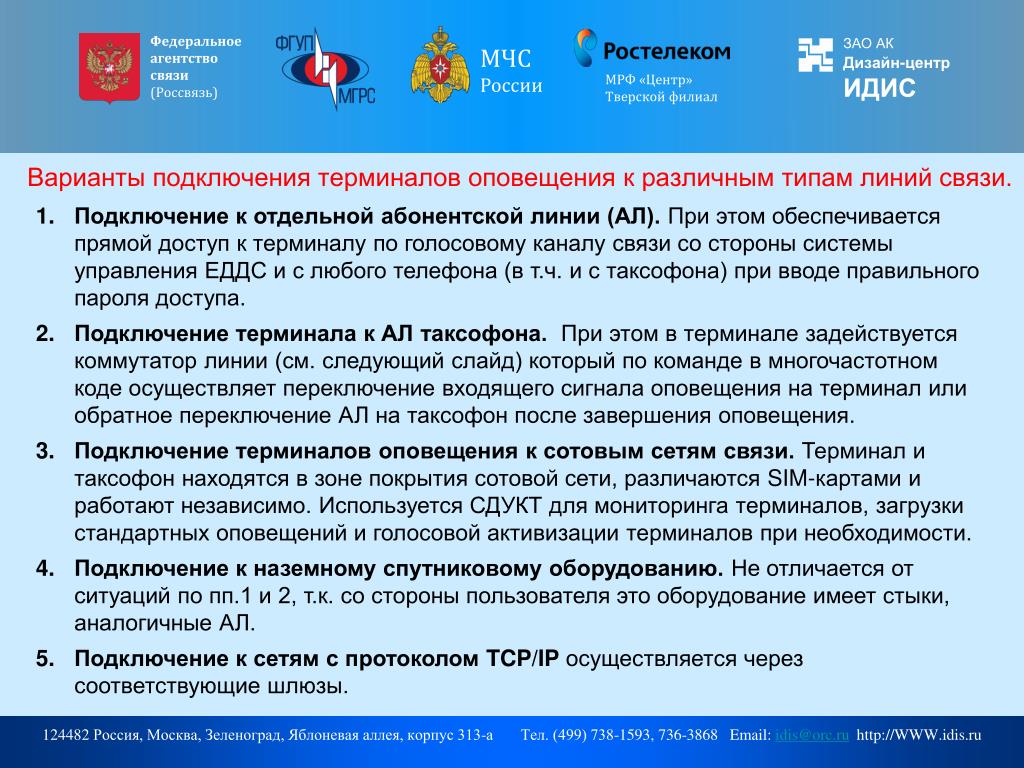

  12. Варианты подключения терминалов оповещения к различным типам линий связи. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Подключение к отдельной абонентской линии (АЛ). При этом обеспечивается прямой доступ к терминалу по голосовому каналу связи со стороны системы управления ЕДДС и с любого телефона (в т.ч. и с таксофона) при вводе правильного пароля доступа. • Подключение терминала к АЛ таксофона. При этом в терминале задействуется коммутатор линии (см. следующий слайд) который по команде в многочастотном коде осуществляет переключение входящего сигнала оповещения на терминал или обратное переключение АЛ на таксофон после завершения оповещения. • Подключение терминалов оповещения к сотовым сетям связи. Терминал и таксофон находятся в зоне покрытия сотовой сети, различаются SIM-картами и работают независимо. Используется СДУКТ для мониторинга терминалов, загрузки стандартных оповещений и голосовой активизации терминалов при необходимости. • Подключение к наземному спутниковому оборудованию. Не отличается от ситуаций по пп.1 и 2, т.к. со стороны пользователя это оборудование имеет стыки, аналогичные АЛ. • Подключение к сетям с протоколом TCP/IP осуществляется через соответствующие шлюзы. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  13. Варианты активизации терминала экстренного оповещения населения Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Вариант 1 – Система оповещения установлена на отдельной АЛ Администрация района Дежурный ЕДДС • По инициативе уполномоченного лица местной администрации - звонком с любого телефона, если его номер внесен в память терминала; • Звонком с любого телефона или таксофона, если затем введен правильный пароль доступа; • Звонком дежурного ЕДДС (или ЦУКС) из Центра управления системой оповещения. При этом соответствующей командой можно запустить нужный вариант стандартного оповещения из памяти терминала или передать голосовое оповещение. • Настройкой программного обеспечения можно обеспечить и другие варианты включения системы. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  14. Варианты активизации терминала экстренного оповещения населения Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Вариант 2 – алгоритм работы версии 2 телекоммуникационного модуля ТМ-02 на общей с таксофоном АЛ Администрация района Дежурный ЕДДС • При поступлении на АЛ входящего вызова таксофон или ТМ-01 занимает линию. • Обнаружив в течение интервала Т1 команду с правильным кодом доступа, ТМ-02 переключает АЛ на систему оповещения (СО), передает приглашение ввести пароль, получив пароль соединяет AUX выход ТМ-02 с УНЧ СО и извещает абонента о готовности к оповещению с АЛ. • Сеанс оповещения может заканчиваться командой «конец сеанса», по завершению сеанса со стороны ЕДДС или программно по таймеру. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  15. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Рис. 1. СХЕМА ВКЛЮЧЕНИЯ комплекса технических средств оповещения «КТСО-РТС УРТУ» и телекоммуникационного модуля ТМ-01 на линию таксофона «Универсальной услуги связи» , , 50ГР-3М 50ГР-3М УНЧ 200 Вт АЛ от АТС Аудио-выход АЛ к таксофону Телеком. модуль ТМ-01 АС 220 В +12В Блок питания Таксофон ТМГС-1540 «Универсальной услуги связи» Резервное питание от АКБ DC12 В Устройство управления и усилитель КП 15-01 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  16. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • СПЕЦИФИКАЦИЯ • Телекоммуникационного модуля ТМ-02 Системы оповещения населения • (версия для включения СО на общую с таксофоном линию, дистанционного мониторинга терминала оборудованием СДУКТ) • Тип процессора 8051 • Одновременно поддерживаемый каналы связи – телефонная линия (24-72 В), GSM 900/1800/1900, Ethernet • Встроенные средства приема/передачи данных – приемник DTMF, модем (V22,V23, V23бис), GSM-радиомодуль (протоколы CSD, GPRS); • Встроенный цифровой магнитофон с объемом памяти 4 Гбайт для стандартных голосовых сообщений и голосового интерфейса с ЕДДС; • Средства самодиагностики и контроля – наличие АС220В, DC 12В, датчик вскрытия, входы с гальванической развязкой (2 шт.), акустический контроль УНЧ, акустический контроль линии оповещения, порты RS 232, RS485, средства контроля целостности телефонной линии; • Управляющие выходы – релейные типа «сухой контакт», аудио вход, аудио выход; • Средства программирования и настройки – ЖК-индикатор, клавиатура; , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  17. Порядок совместной работы терминала оповещения и таксофона УУС на общей линии проводнойсвязи с использованием ТМ-02 Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал СДУКТ «ИДИС-ТЦ» Телефонная сеть общего пользования ЕДДС Электронный блок оповещения • Занятие линии по команде от диспетчерского центра; • Передача команды на отключение линии от таксофона и подключение ее к терминалу; • Передача команды на трансляцию стандартного сообщения, записанного в терминале, или передача голосового сообщения от диспетчера ЕДДС; • Передача команды на отключение терминала от линии и подключение ее к таксофону. АЛ АЛ Коммутатор линии Терминал системы оповещения населения 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  18. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Система локального и распределенного оповещения 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  19. Монтаж системы оповещения на линии таксофона фиксированной связи в дер. Вески , март 2013 г. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал ФГУП МГРС • Громкоговорители 2 шт. х 50 Вт, • УНЧ с телеком-муникационным блоком, • Блок резервного электропитания; • Таксофон УУС , , Установленная система 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  20. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , Система дистанционного управления и контроля терминалами системы оповещения На основе аналогичной системы мониторинга таксофонов универсальных услуг связи СДУКТ «ИДИС-ТЦ» (Декларация Минкомсвязи РФ № Д-Т-1111) 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  21. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • ПОДДЕРЖАНИЕ ПОСТОЯННОЙ ГОТОВНОСТИ • комплексов оповещения населения с помощью Системы дистанционного управления и контроля терминалами СДУКТ «ИДИС-ТЦ» • (Декларация Минкомсвязи РФ № Д-Т-1111) • Основные функции СДУКТ: • Дистанционный регулярный контроль технического состояния терминалов; • Прием аварийных сообщений от терминалов при возникновении неисправностей; • Формирование заданий для бригад технического обслуживания и контроль их исполнения; • Сокращение сроков устранения неисправностей и снижение эксплуатационных затрат; • Удаленное обновление программного обеспечения терминалов; загрузка стандартных текстов оповещения; • Мониторинг параметров окружающей среды в местах установки терминалов. , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  22. Вариант построения системы управления терминалами оповещения на основе традиционных технологий Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Центр Управления терминалами оповещения Федеральный ЦУКС Районные ЕДДС Телефонная сеть общего пользования Internet / Ethernet GSM / CDMA Спутниковая связь TCP/IP 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  23. Вариант реализации системы управления терминалами оповещения на основе «облачных» технологий Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Сервер приложений Федеральный ЦУКС База данных Сервер отчетов Региональный ЦУКС TCP/IP IP Шлюз GSM шлюз Районная ЕДДС 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  24. Варианты отчетов Системы Дистанционного Управления и Контроля Терминалов экстренного оповещения Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  25. Дополнительные возможности системы оповещения на основе технических решений УУС Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Дистанционный мониторинг параметров окружающей среды в местах установки терминалов СЭОН с помощью телеметрического блока, подключенного к терминалу : • измерение температуры; задымленности, влажности; • контроль радиационной обстановки в районах, прилегающих к АЭС; • контроль газового состава воздуха вблизи химических производств и т.д. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  26. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Основные этапы работ • по развитию системы экстренного оповещения населения • на телекоммуникационной инфраструктуре УУС • Разработка комплекта оконечного оборудования СО и подключение его к АРМ ЕДДС. • Обеспечение гарантированной готовности СО за счет разработки специализированной Системы дистанционного управления и контроля терминалами оповещения (СДУКТ) на базе аналогичных решений для таксофонов УУС. • Реализация функции мониторинга окружающей среды в месте установки терминала СО за счет подключения к терминалу комплекта внешних датчиков, оборудования видеонаблюдения и передачи в ЕДДС тревожной информации при отклонении параметров окружающей среды за пределы допустимого диапазона. , , 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  27. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал , , Вспомогательное телекоммуникационное оборудование для системы оповещения населения 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  28. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Телефон прямой связи с системой экстренного оповещения населения «Сурон» предназначен для использования в органах местного самоуправления и позволяет главе администрации населенного пункта при получении соответствующего указания от дежурного ЕДДС простым снятием трубки и нажатием соответствующей кнопки подключиться к нужному терминалу комплекса «Сурон» ФГУП МГРС и произвести необходимое оповещение. На лицевой панели аппарата может быть расположено до 4-х кнопок вызова. При использовании дополнительной панели с большим количеством кнопок, число доступных точек оповещения может быть увеличено до нескольких десятков. Пароль доступа к каждой из точек оповещения может быть введен с клавиатуры или передан автоматически из памяти устройства. Номера доступа к точкам оповещения и другие параметры телефона могут программироваться дистанционно с Центра управления ЕДДС, с помощью SMS-сообщений с паролем или DTMF-посылок. , , Аппарат выпускается в модификациях для использования на сетях фиксированной и сотовой (GSM 900/1800/1900) связи. Терминал может прикрепляться к стене через металлическую установочную панель, которая улучшает его видимость и может нести краткую инструкцию по его применению. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  29. Основные технические характеристики терминала системы оповещения Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал • Доступ к каналу оповещения: - с № телефона, зарегистрированного в терминале, с любого телефона по паролю, с Системы управления; • Наличие встроенных стандартных оповещений; • Аудиовыход и реле включения внешнего усилителя • Возможность сопряжения с Универсальным Радиотрансляционным Узлом(УРТУ) ФГУП МГРС • 5. Мощность, потребляемая от сети питания 220 В: • в дежурном режиме не более 5 Вт; • в активном режиме не более 250 Вт; • Подключаемые динамики 4 по 30-50 Вт каждый; • Габаритные размеры(без динамиков), (ВхШхГ), мм: 500 х 400 х 200 • Вес, кг не более 15; • Класс защиты IP 65; • Диапазон рабочих температур: от -40С до +55С; • Варианты крепления: на столбе, настенное. 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  30. Основные узлы GSM-терминала оповещения населения Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал 1. Корпус терминала оповещения 1 2. Плата процессора с GSM-радио- модулем 2 3. 4-х канальный УНЧ: 30 Вт х 4 3 4 Цифровой магнитофон 4 5 5 Плата блока питания 6 6. Ввод AC 220 V 7 7. Аккумуляторная батарея 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru

  31. Федеральное агентство связи (Россвязь) ЗАО АК Дизайн-центр ИДИС МЧС России МРФ «Центр» Тверской филиал Спасибо за внимание! 124482 Россия, Москва, Зеленоград, Яблоневая аллея, корпус 313-а Тел. (499) 738-1593, 736-3868 Email: idis@orc.ru http://WWW.idis.ru
