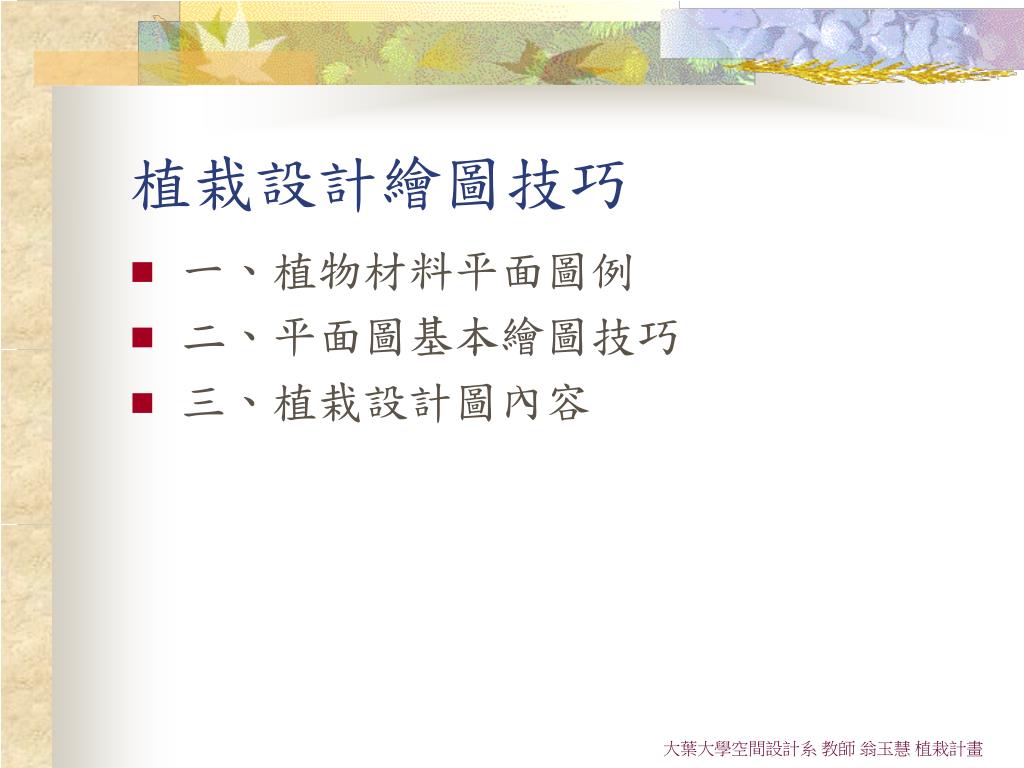

植栽設計繪圖技巧

植栽設計繪圖技巧 • 一、植物材料平面圖例 • 二、平面圖基本繪圖技巧 • 三、植栽設計圖內容

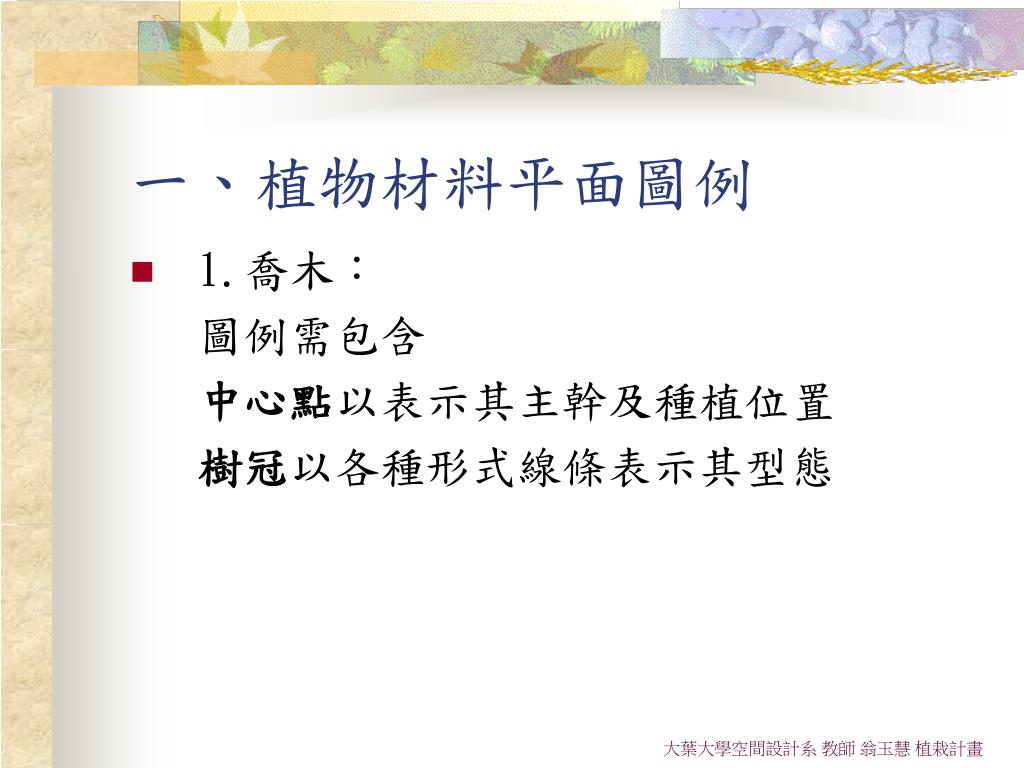

一、植物材料平面圖例 • 1.喬木：圖例需包含中心點以表示其主幹及種植位置樹冠以各種形式線條表示其型態

大葉大學空間設計系教師翁玉慧植栽計畫 參考資料：植栽設計原理　譯者:胡志鴻　P.80

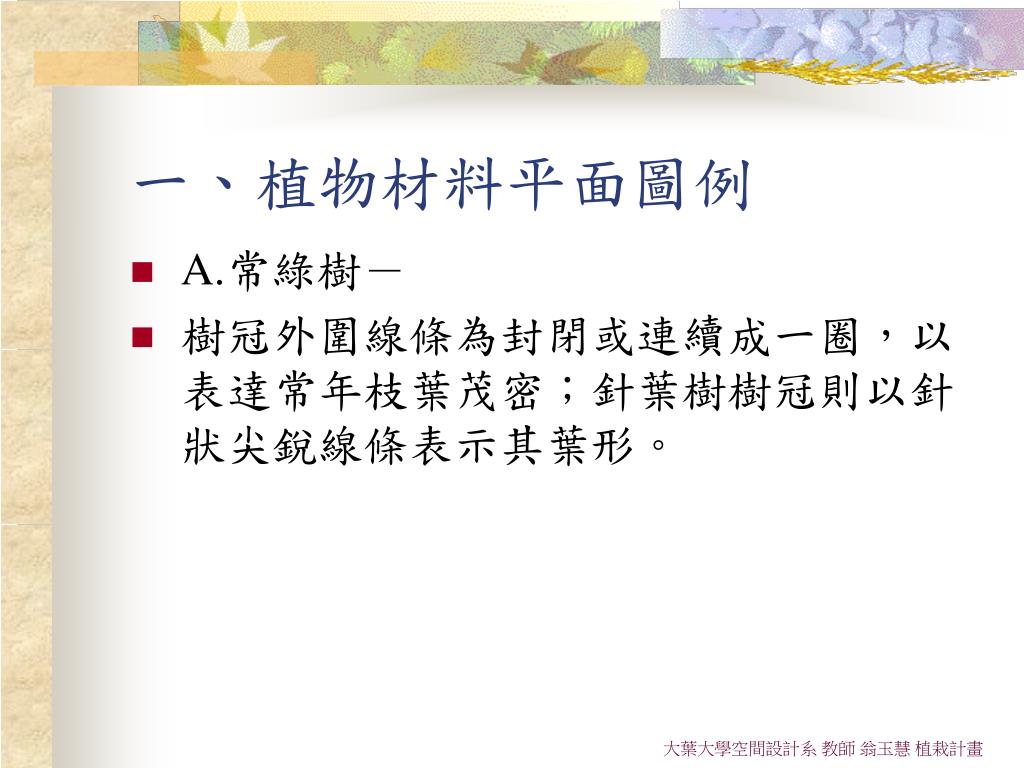

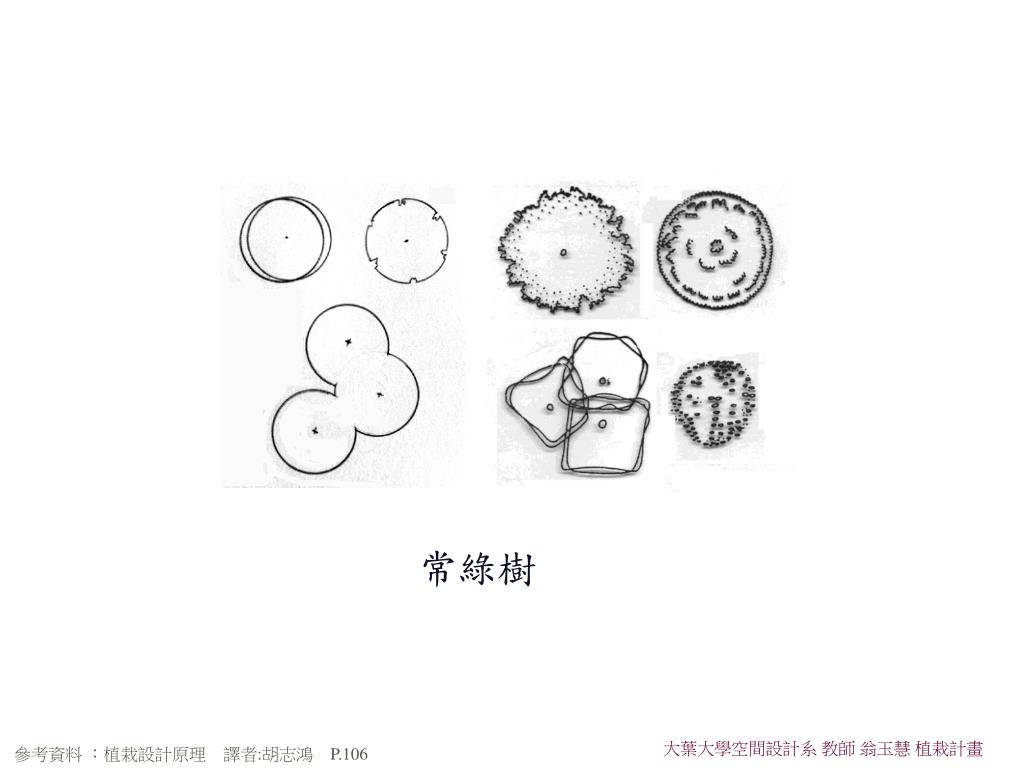

一、植物材料平面圖例 • A.常綠樹－ • 樹冠外圍線條為封閉或連續成一圈，以表達常年枝葉茂密；針葉樹樹冠則以針狀尖銳線條表示其葉形。

常綠樹 大葉大學空間設計系教師翁玉慧植栽計畫參考資料：植栽設計原理　譯者:胡志鴻　P.106

. . . . . 針葉樹大葉大學空間設計系教師翁玉慧植栽計畫

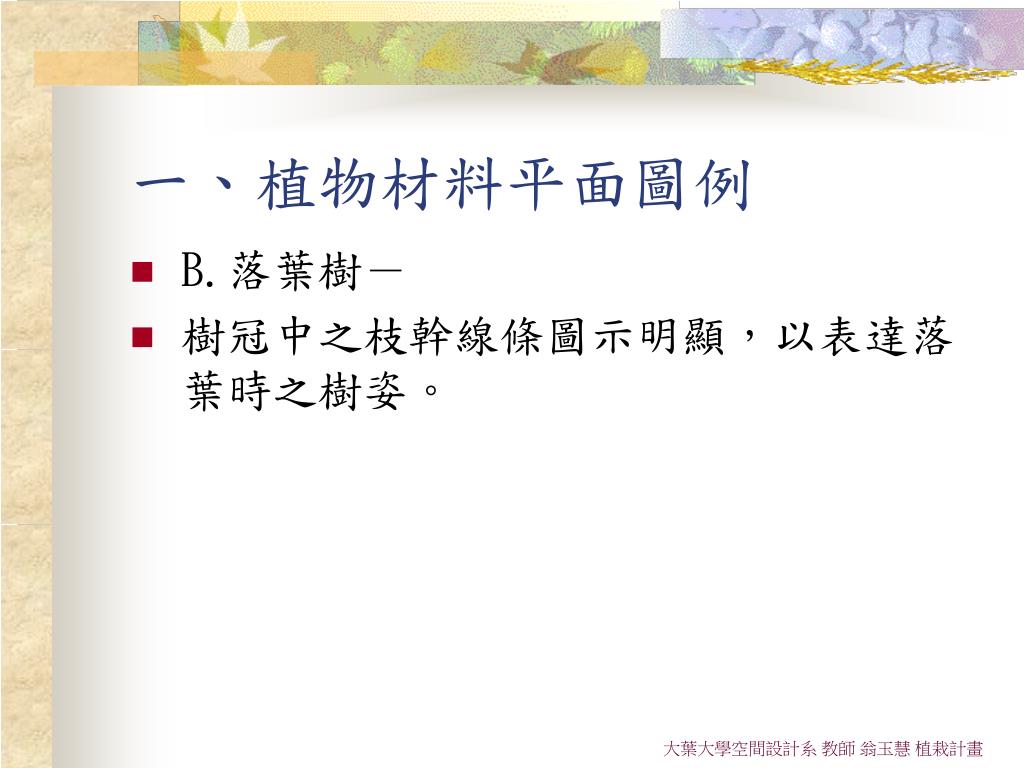

一、植物材料平面圖例 • B.落葉樹－ • 樹冠中之枝幹線條圖示明顯，以表達落葉時之樹姿。

落葉樹 大葉大學空間設計系教師翁玉慧植栽計畫

一、植物材料平面圖例 • C.特殊樹形植物－ a.竹類：以竹葉外形為圖例 b.棕櫚類：以正上方所見植株投影圖形為圖例

大葉大學空間設計系教師翁玉慧植栽計畫

一、植物材料平面圖例 • 2.灌木： • 單株種植或叢植植株數量較少時，其表現技法大致與喬木相同；密植時則以表現其整體外形輪廓為主。

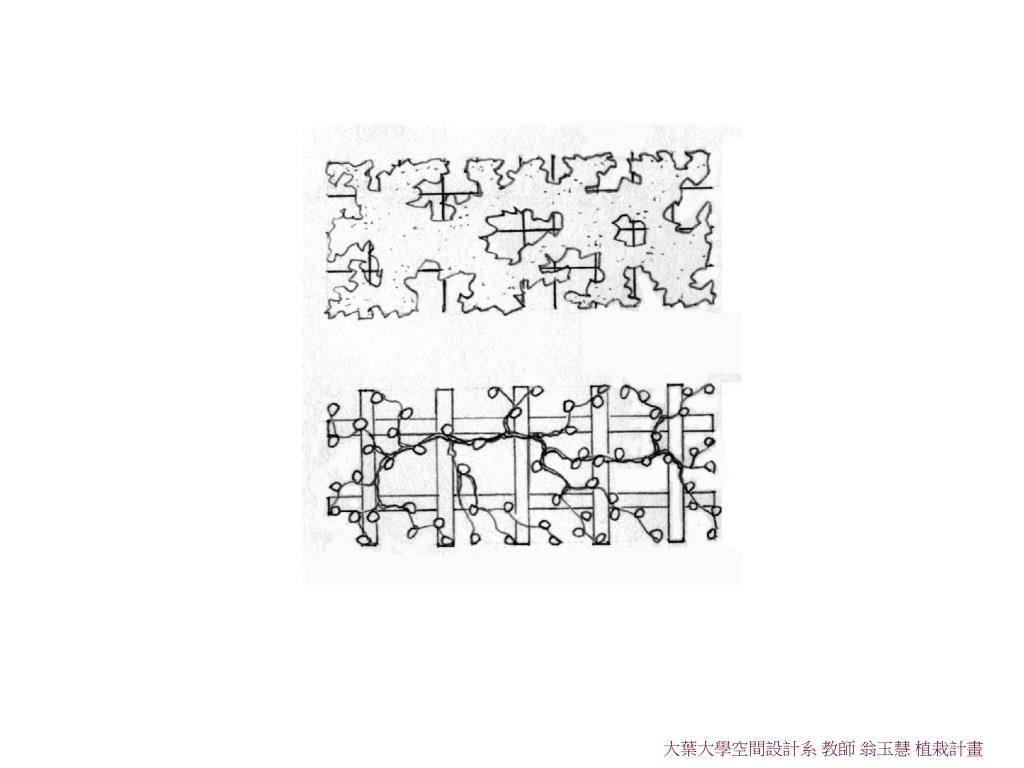

一、植物材料平面圖例 • 3.蔓藤植物： • 搭配花架綠廊之造形，以表達其蔓延之枝葉線條為主。

大葉大學空間設計系教師翁玉慧植栽計畫

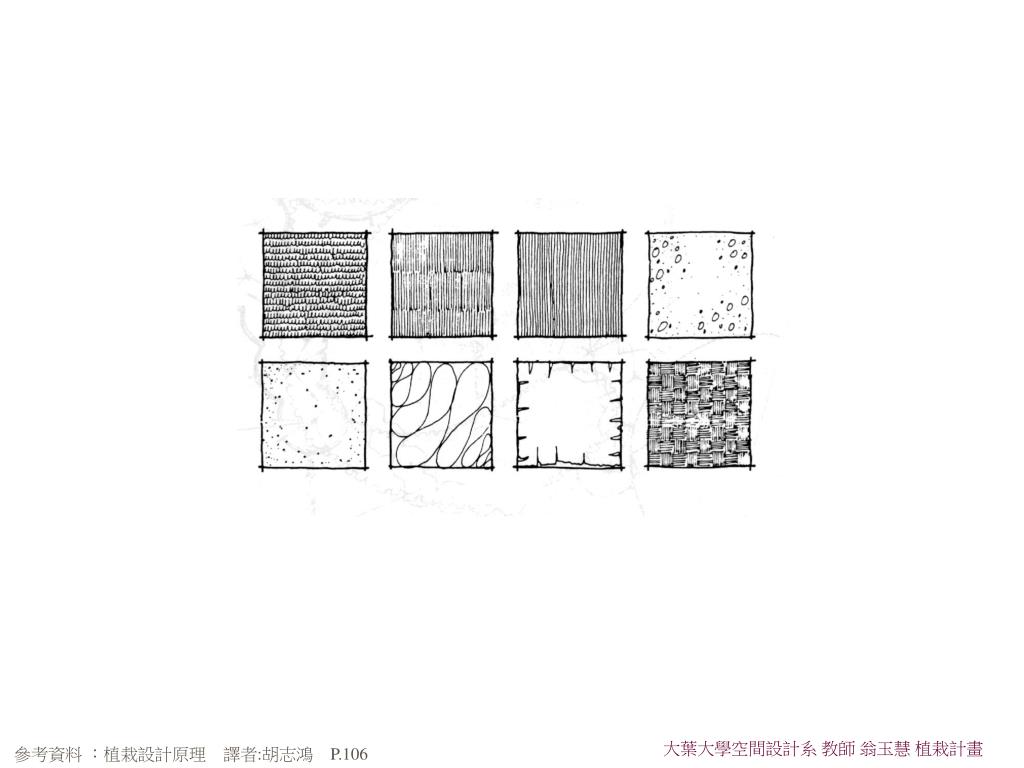

一、植物材料平面圖例 • 4.地被植物： • 草皮以疏密不一的點，或成簇的短線條表示，其他地被植物表現技法繁多

大葉大學空間設計系教師翁玉慧植栽計畫 參考資料：植栽設計譯者:洪得娟　P.136

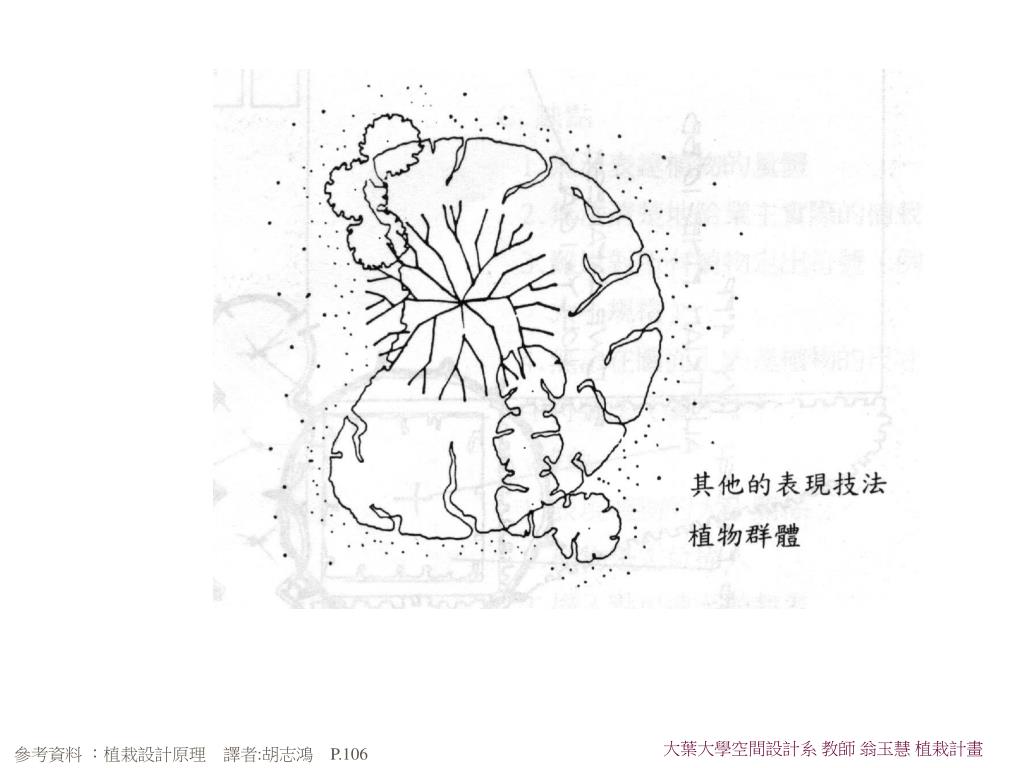

. . . . . . . 大葉大學空間設計系教師翁玉慧植栽計畫參考資料：植栽設計原理　譯者:胡志鴻　P.106

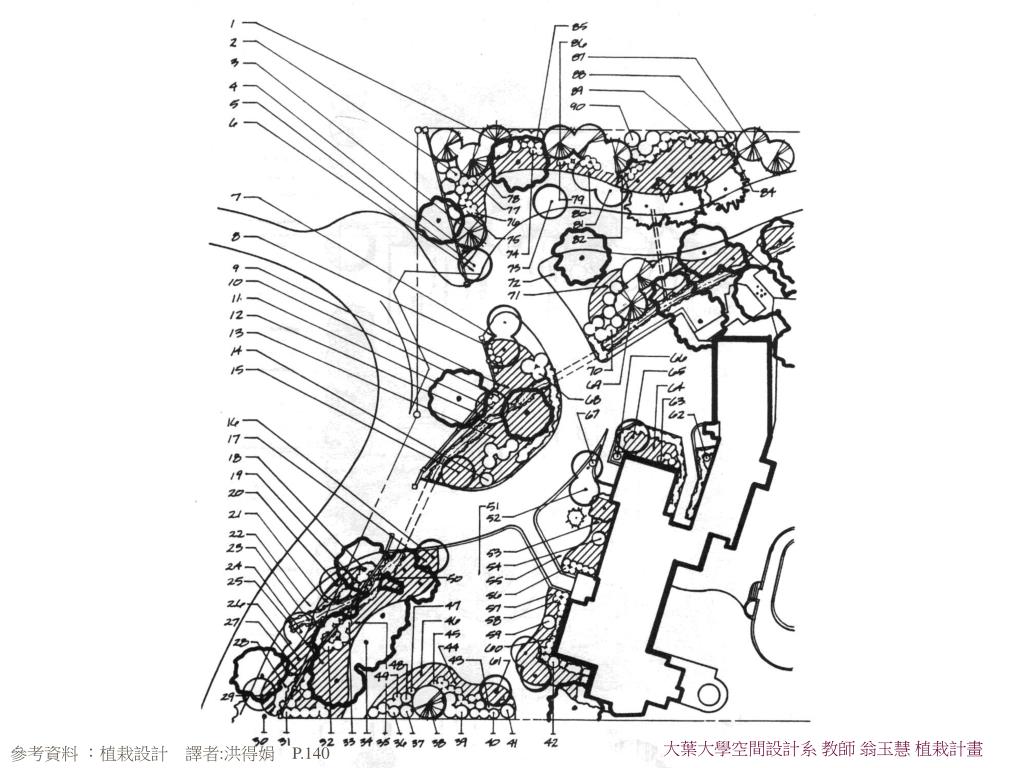

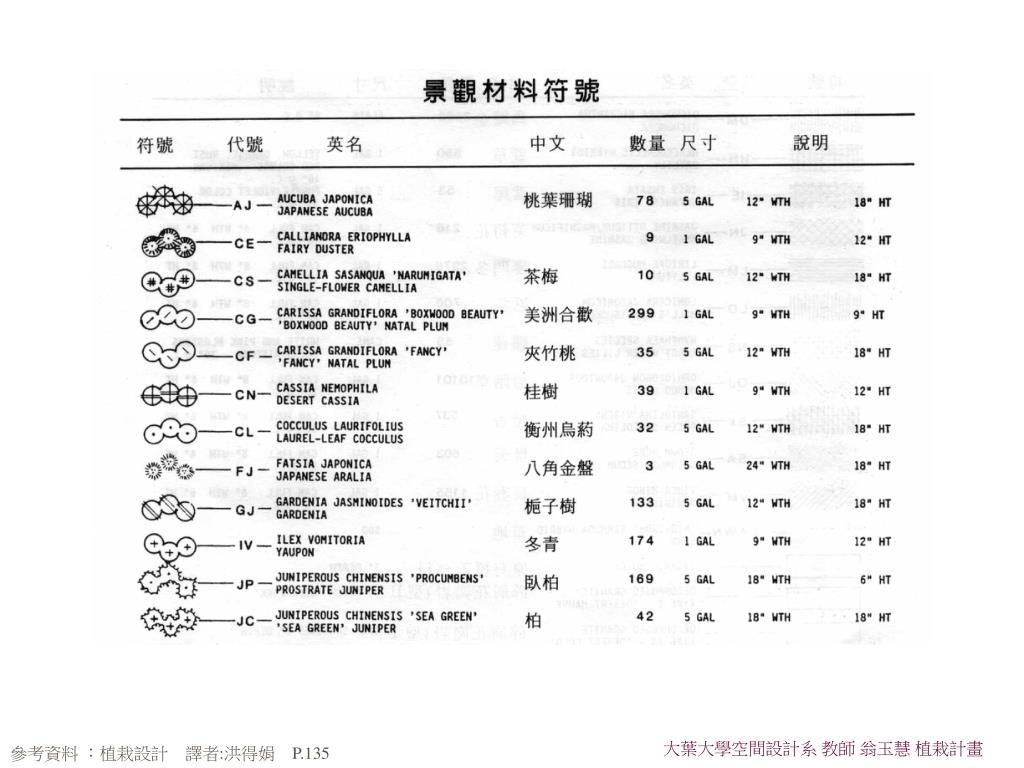

二、平面圖基本繪圖技巧 • 1.符號法 • A.特色以簡易符號定位描入，描入點可直接連接至植物說明資料（植栽表），不需複雜的圖例表現

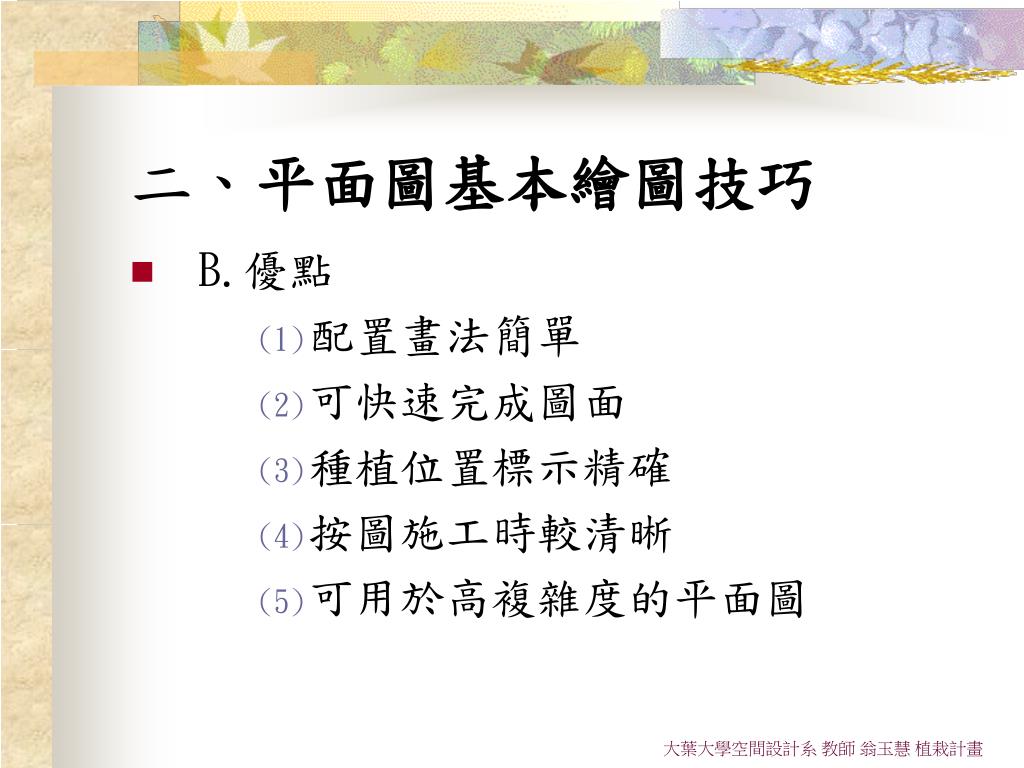

二、平面圖基本繪圖技巧 • B.優點 • 配置畫法簡單 • 可快速完成圖面 • 種植位置標示精確 • 按圖施工時較清晰 • 可用於高複雜度的平面圖

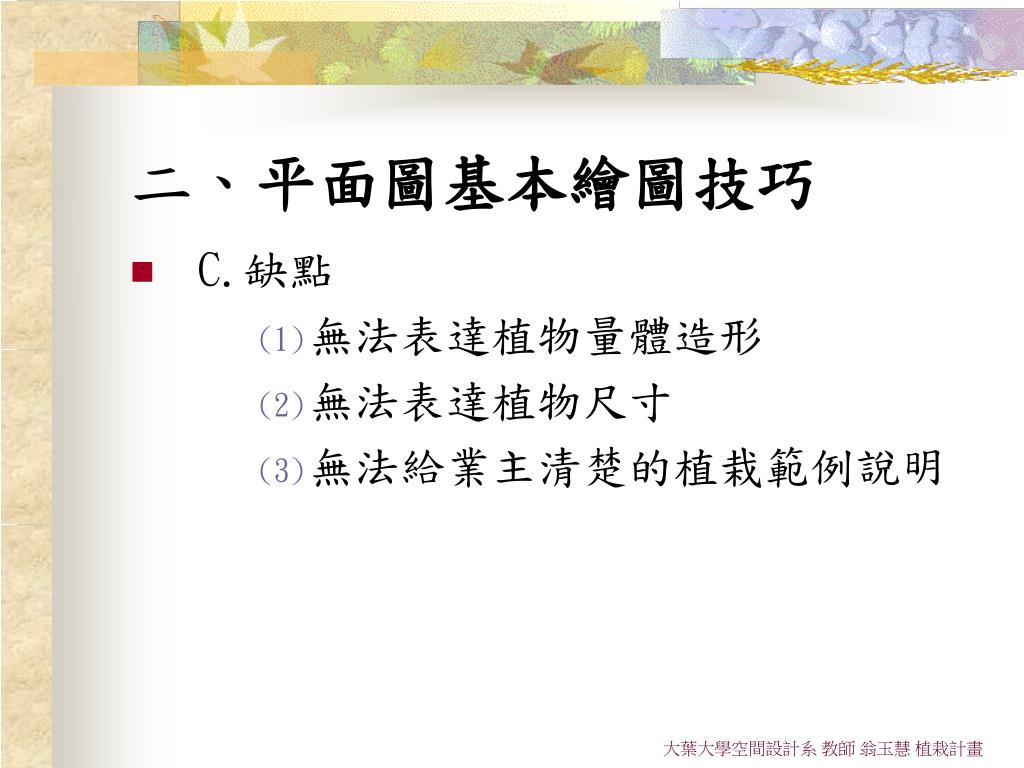

二、平面圖基本繪圖技巧 • C.缺點 • 無法表達植物量體造形 • 無法表達植物尺寸 • 無法給業主清楚的植栽範例說明

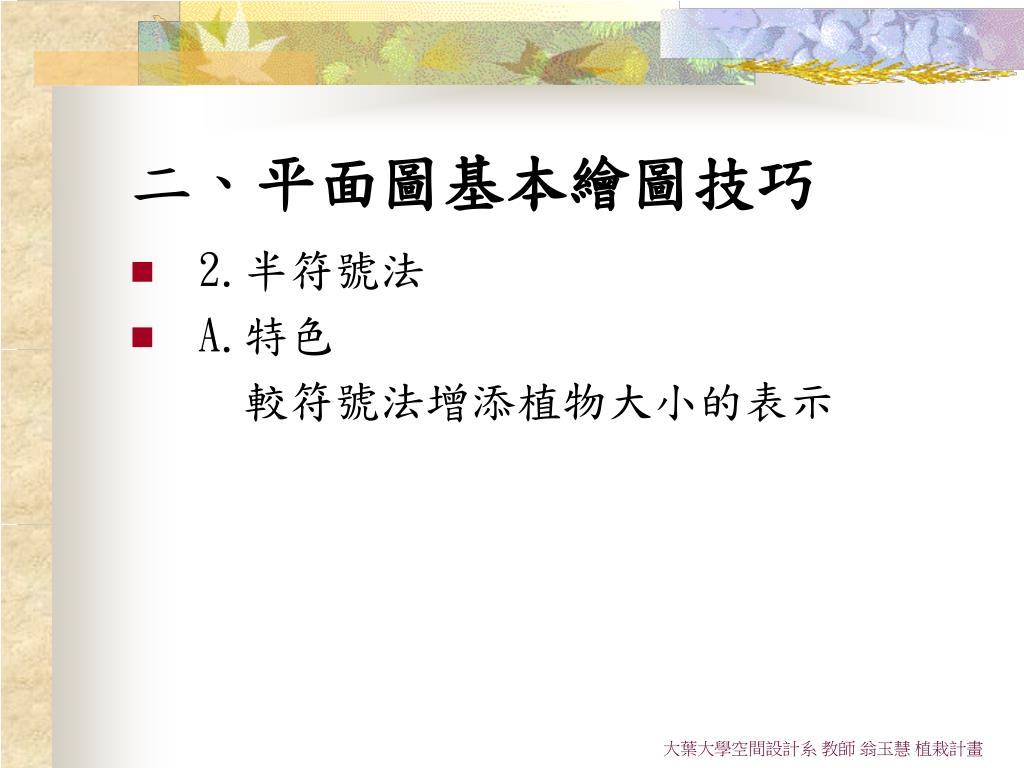

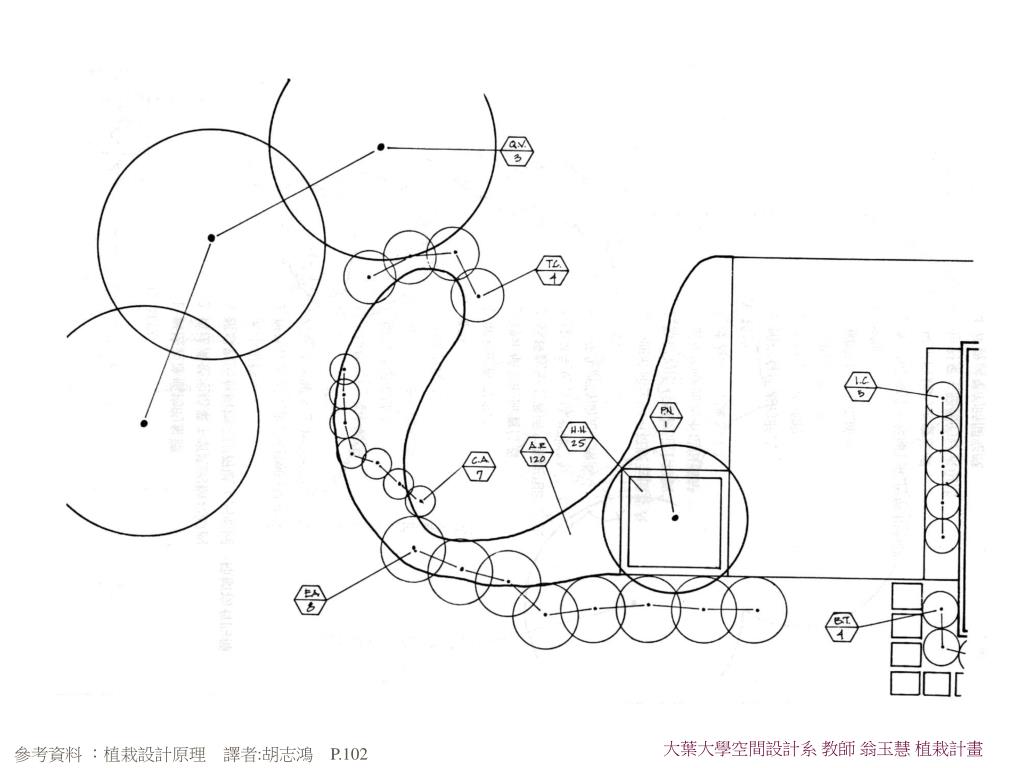

二、平面圖基本繪圖技巧 • 2.半符號法 • A.特色較符號法增添植物大小的表示

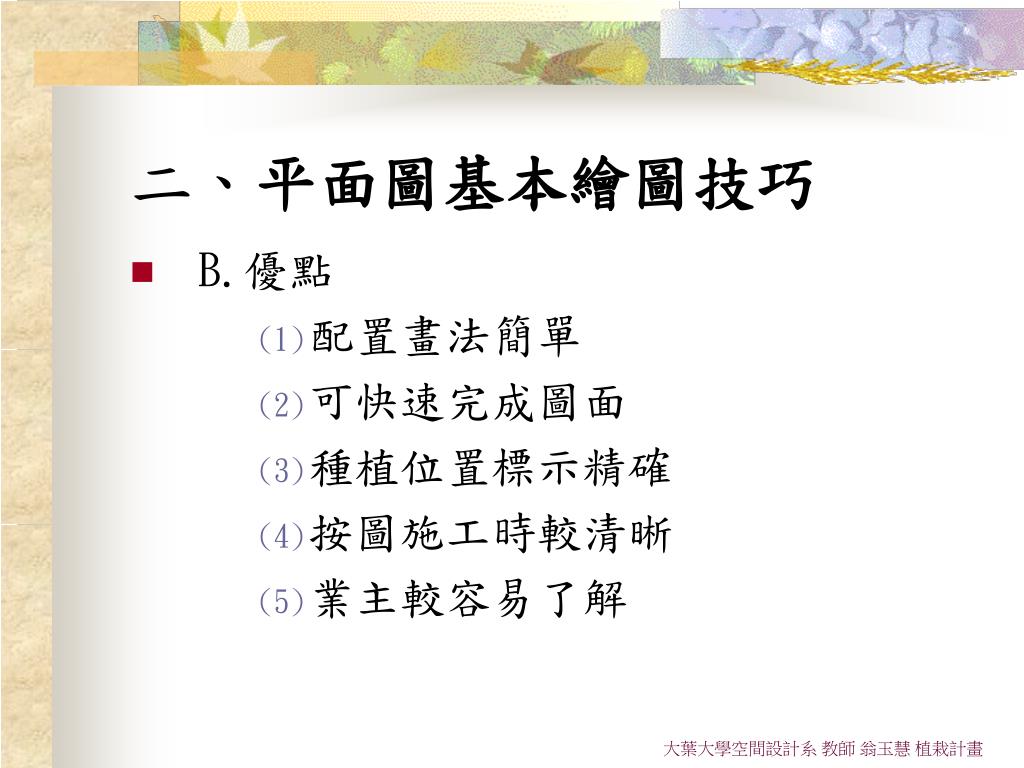

二、平面圖基本繪圖技巧 • B.優點 • 配置畫法簡單 • 可快速完成圖面 • 種植位置標示精確 • 按圖施工時較清晰 • 業主較容易了解

二、平面圖基本繪圖技巧 • C.缺點 • 不便連接符號至植栽表 • 最後圖面仍無法給業主清楚的植栽範例說明

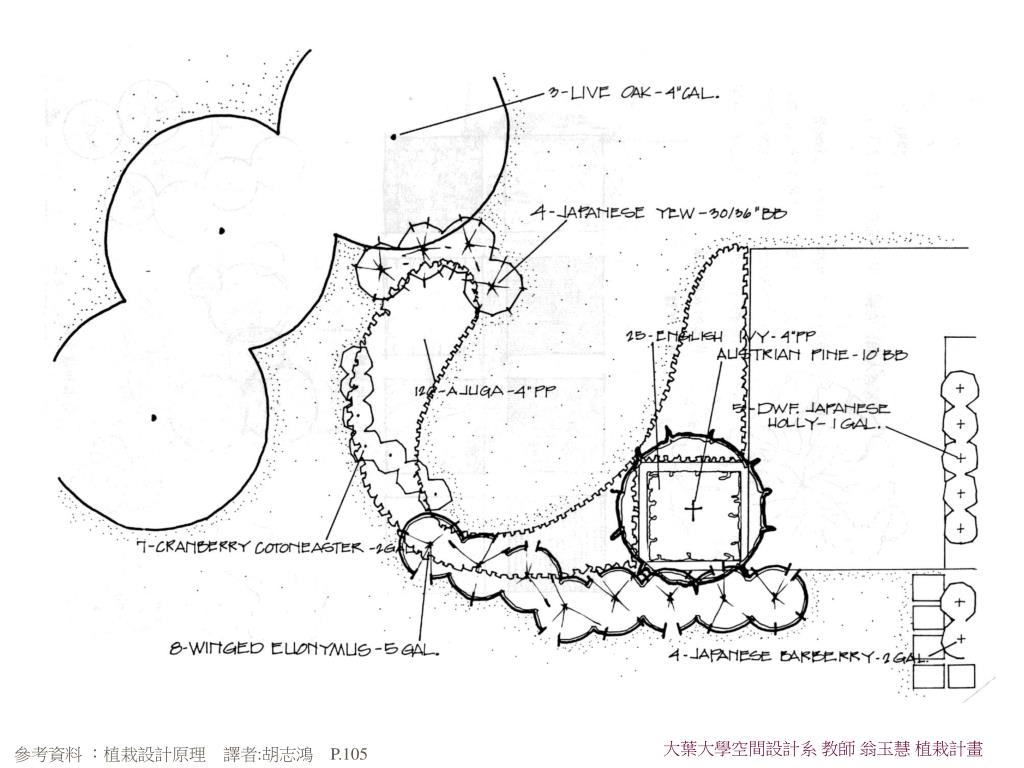

二、平面圖基本繪圖技巧 • 3.圖例表現法 • A.特色以各式圖形表現植物大小、形態等資料，直接標示植物名稱

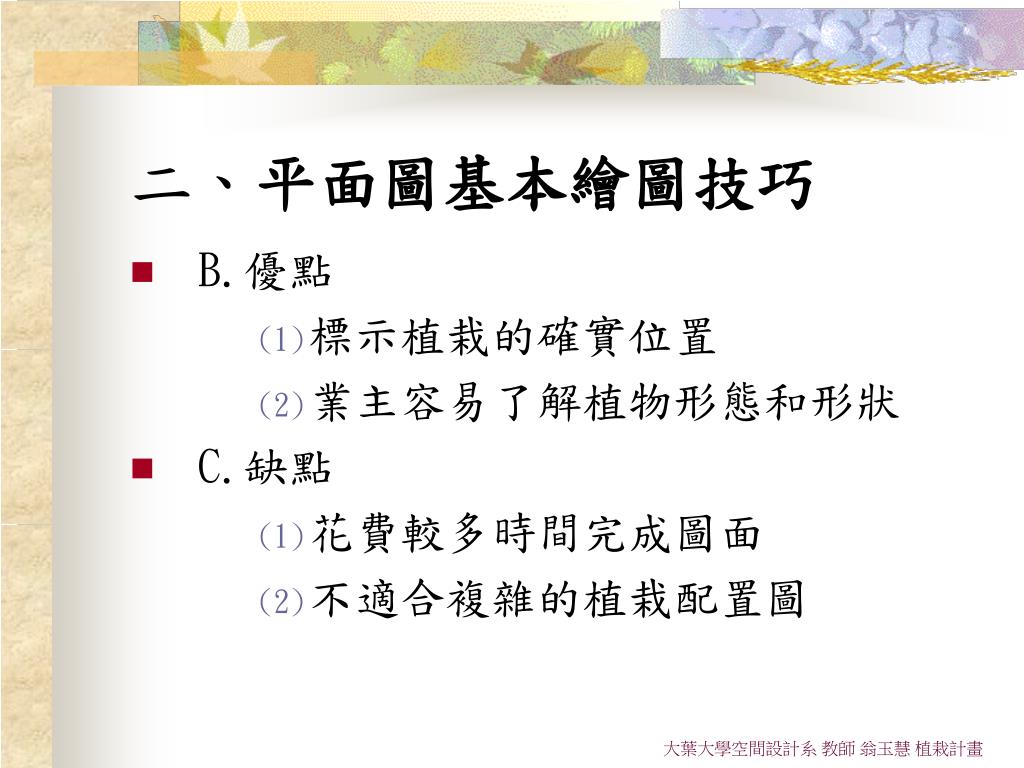

二、平面圖基本繪圖技巧 • B.優點 • 標示植栽的確實位置 • 業主容易了解植物形態和形狀 • C.缺點 • 花費較多時間完成圖面 • 不適合複雜的植栽配置圖

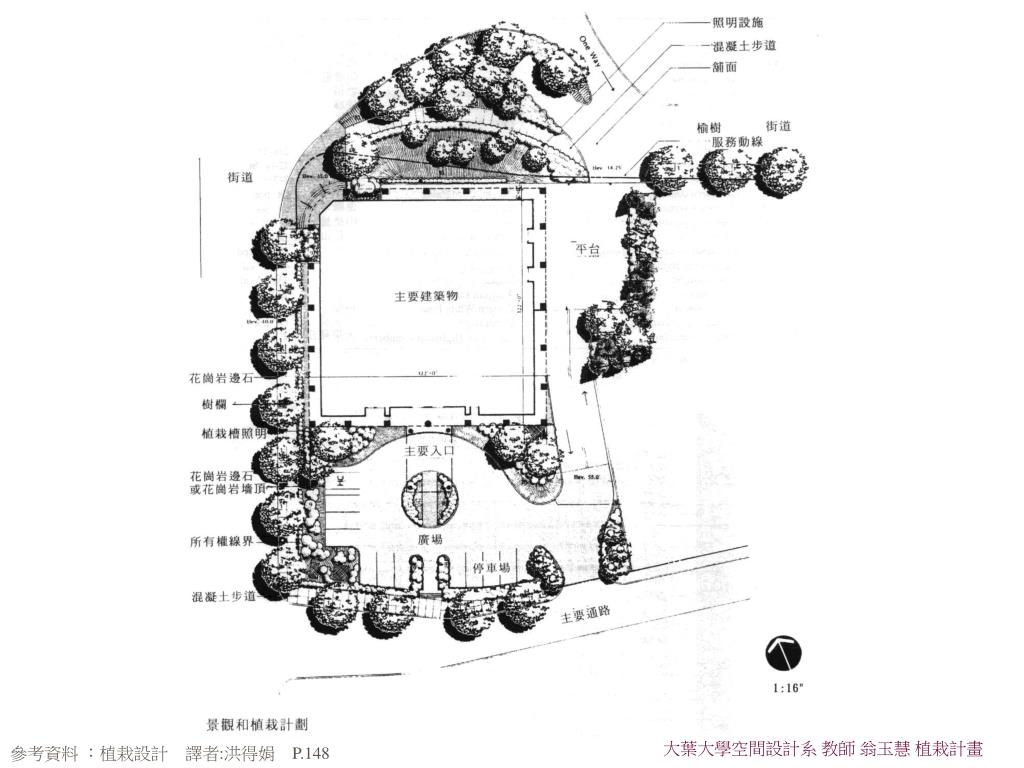

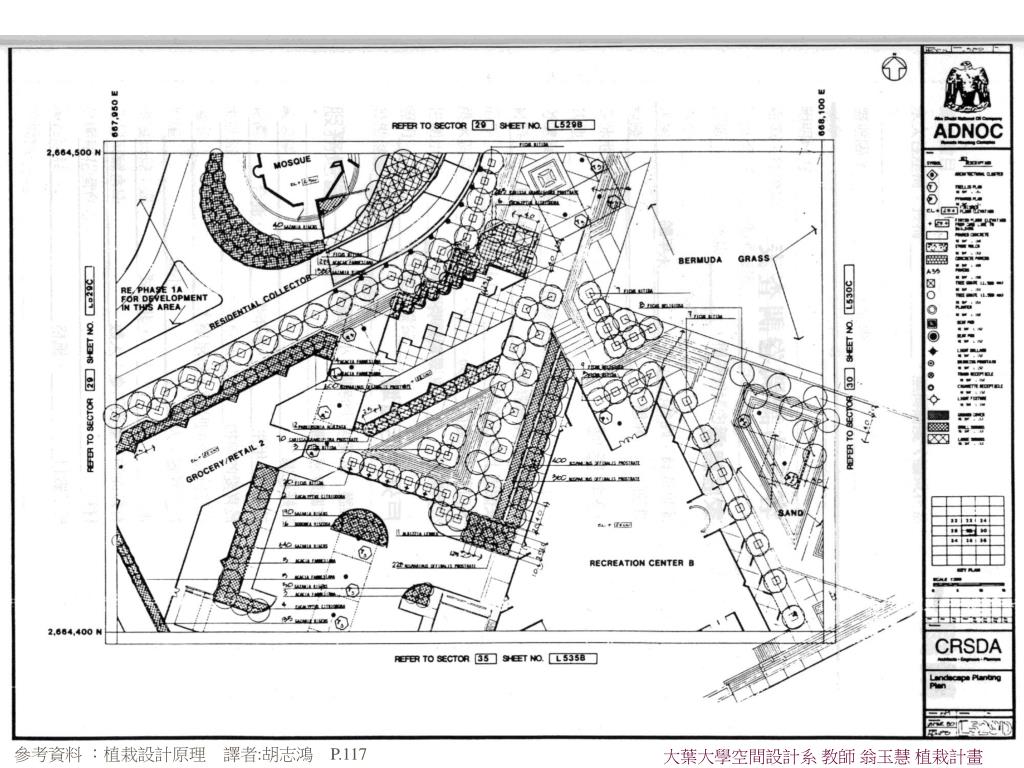

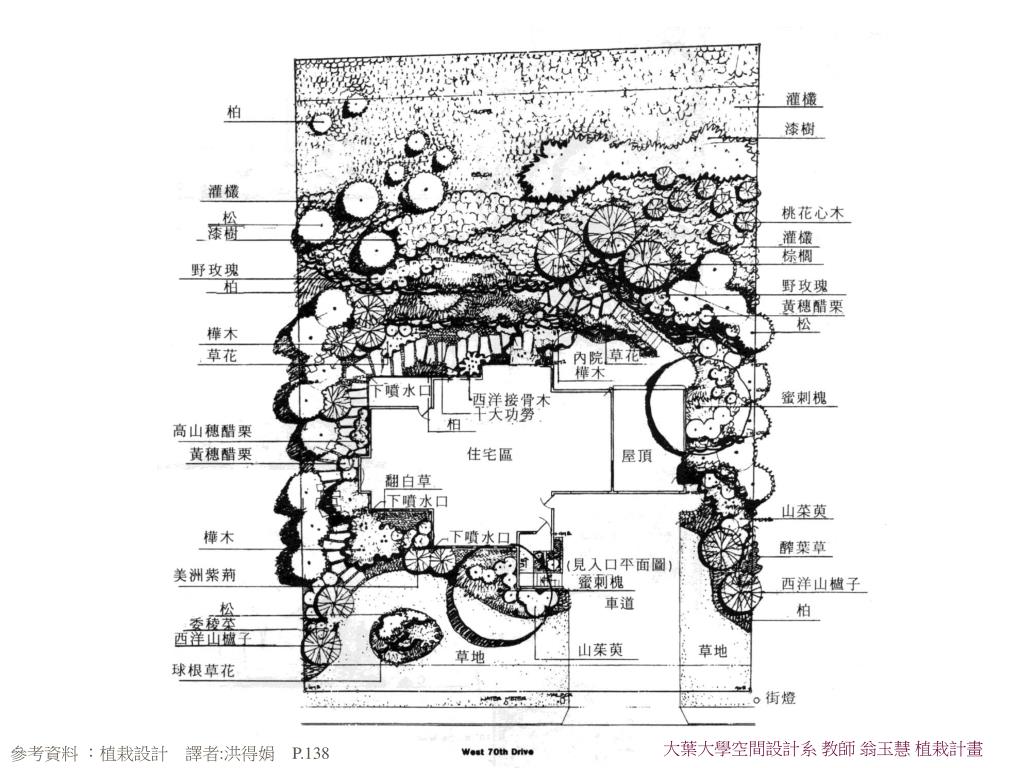

三、植栽設計圖內容 • 1.植栽平面圖 A.比例：文字或圖示 B.指北 C.結構物：建物、圍牆等

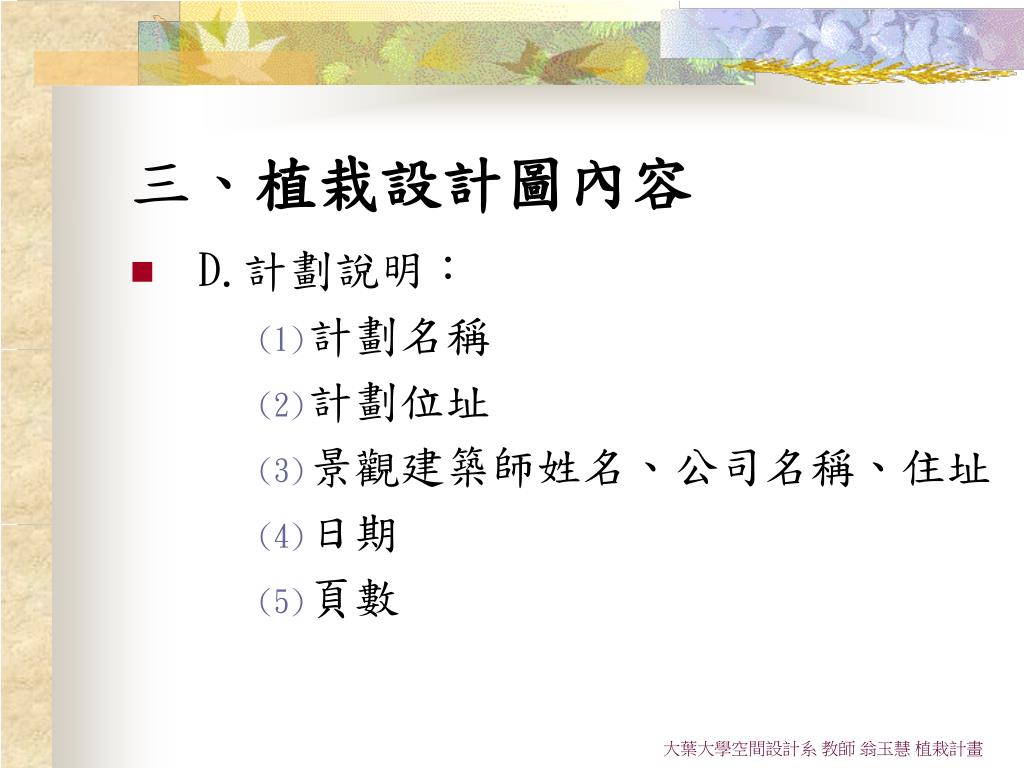

三、植栽設計圖內容 • D.計劃說明： • 計劃名稱 • 計劃位址 • 景觀建築師姓名、公司名稱、住址 • 日期 • 頁數

參考資料 ：植栽設計原理　譯者:胡志鴻　P.117 大葉大學空間設計系教師翁玉慧植栽計畫

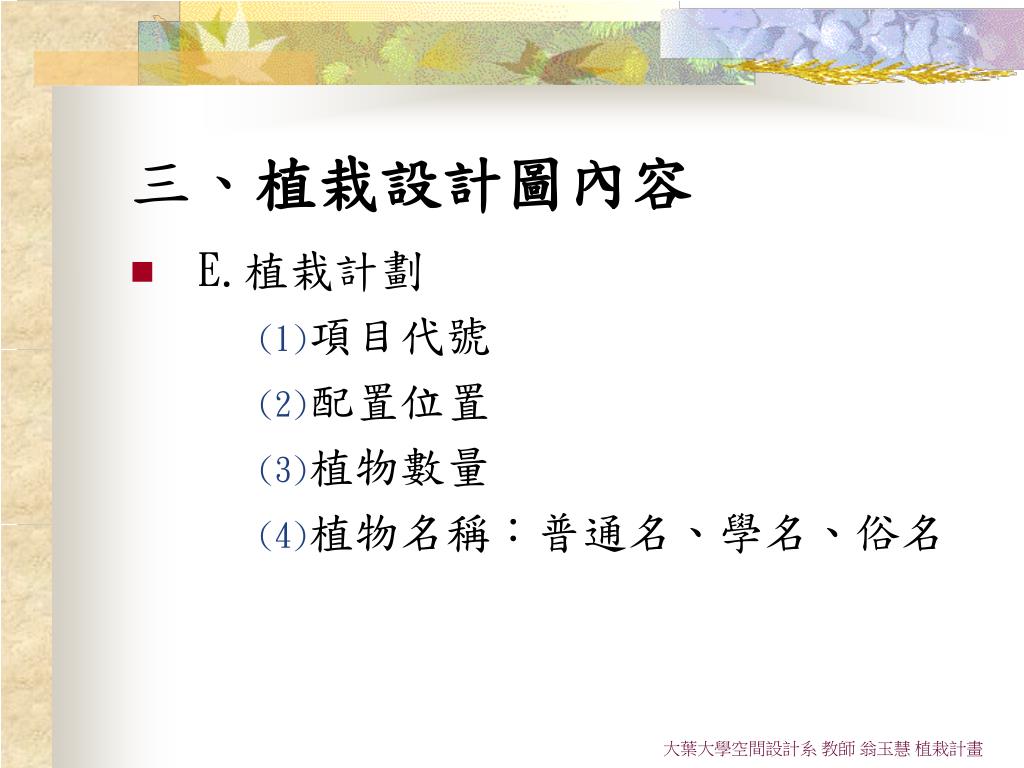

三、植栽設計圖內容 • E.植栽計劃 (1)項目代號 (2)配置位置 (3)植物數量 (4)植物名稱：普通名、學名、俗名

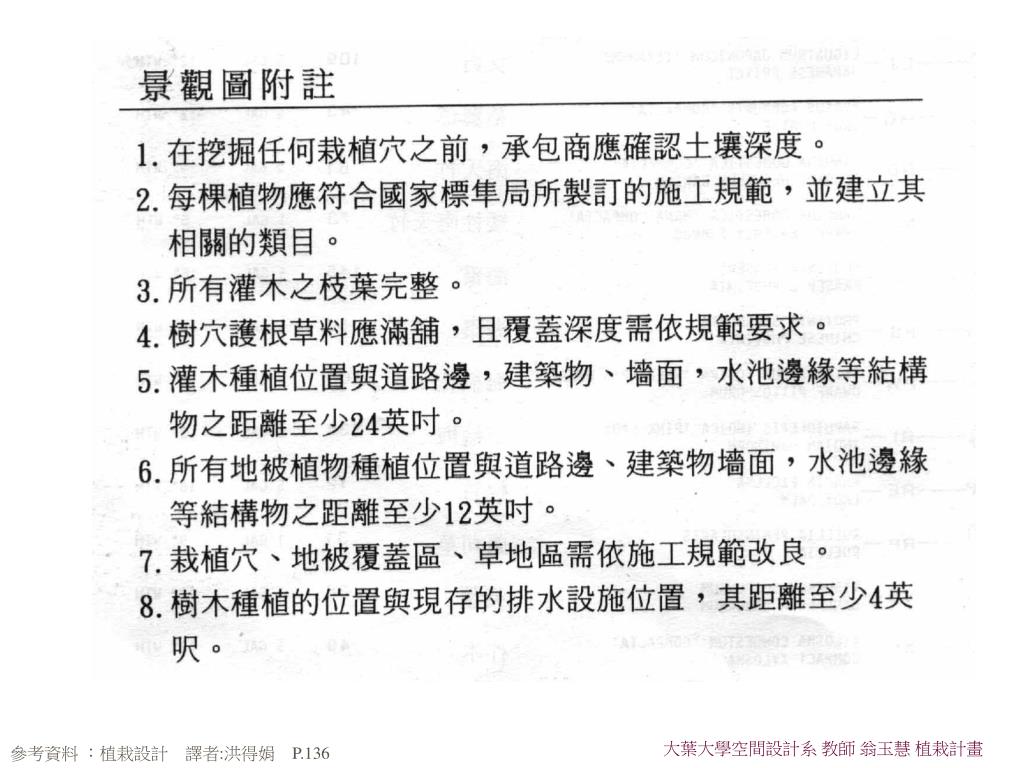

三、植栽設計圖內容 • E.植栽計劃 (5)植物大小：高度、冠寬、樹徑、分枝數等 (6)植物類別：喬木、灌木、地被植物等 (7)其他注意事項標示

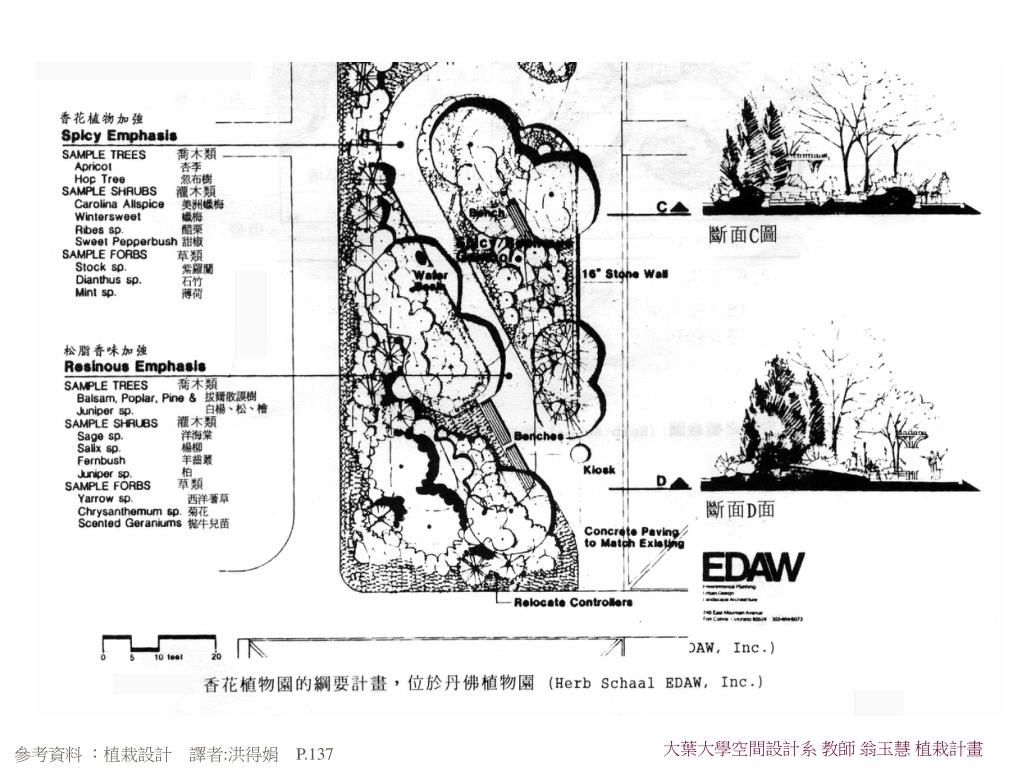

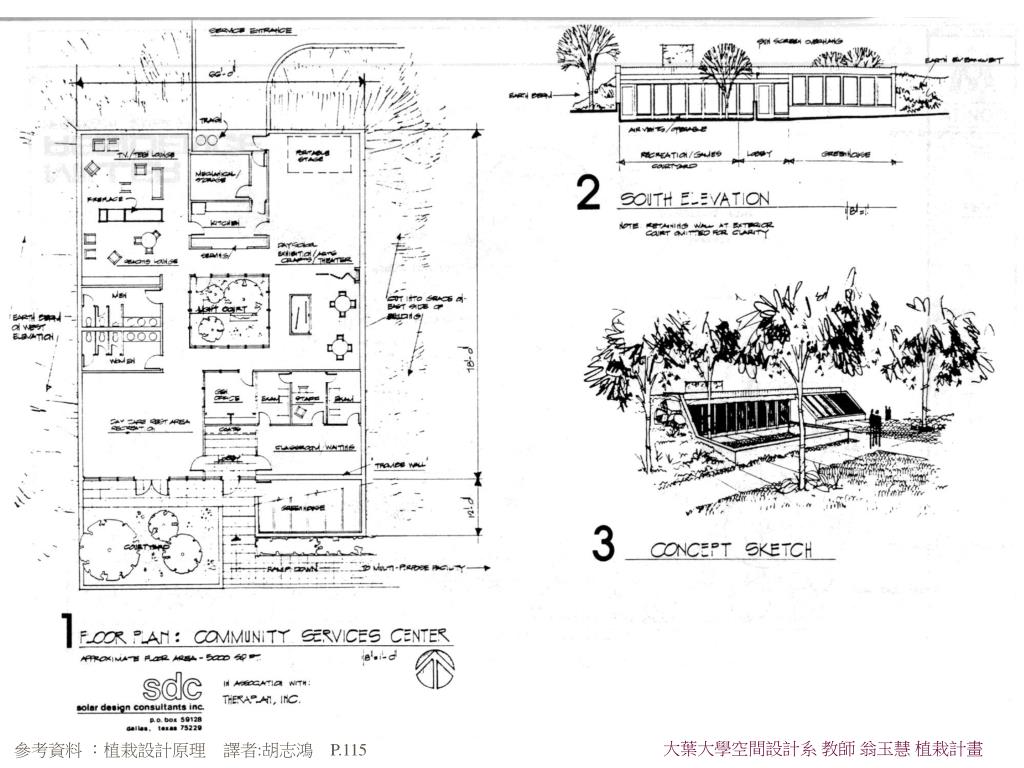

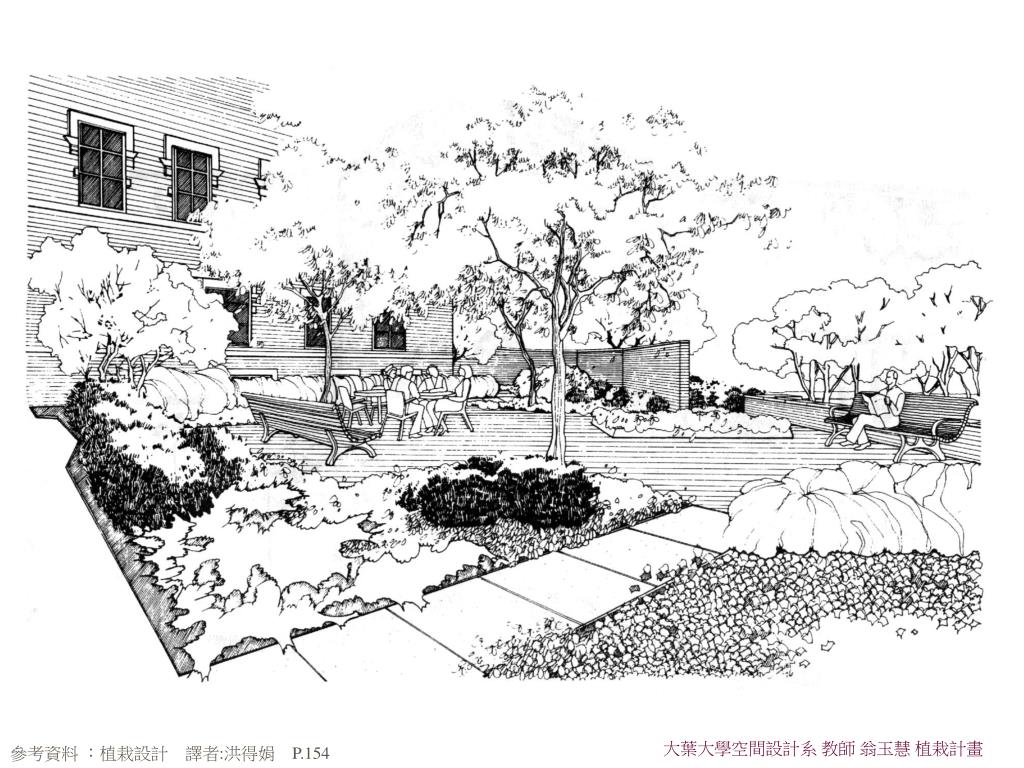

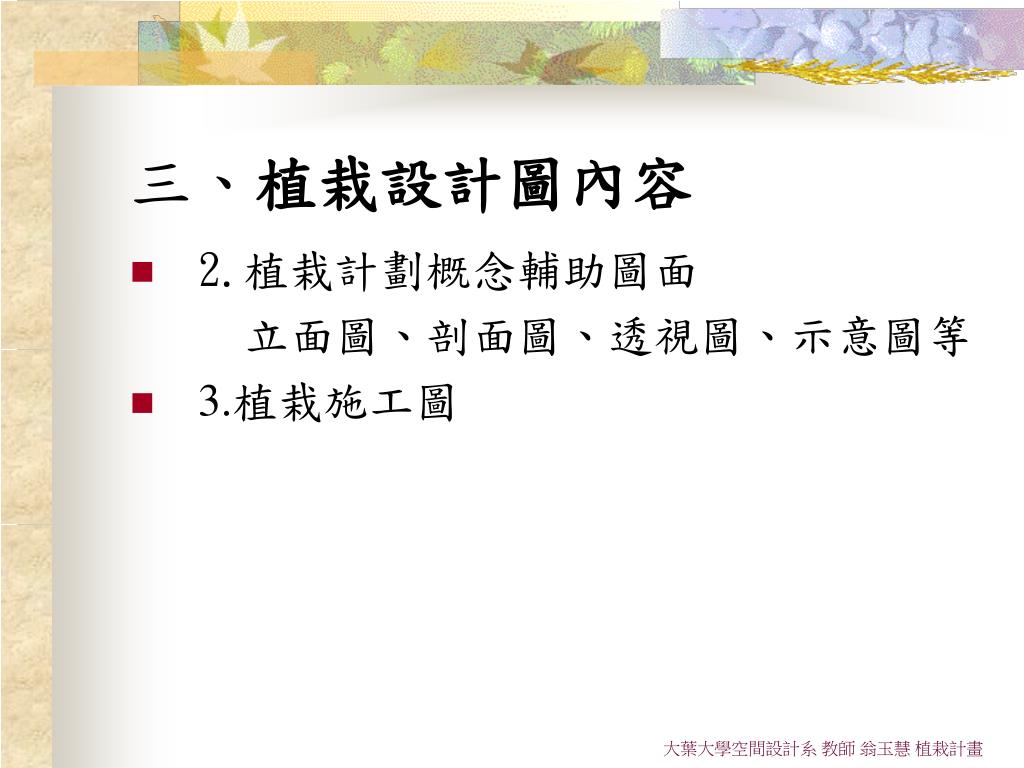

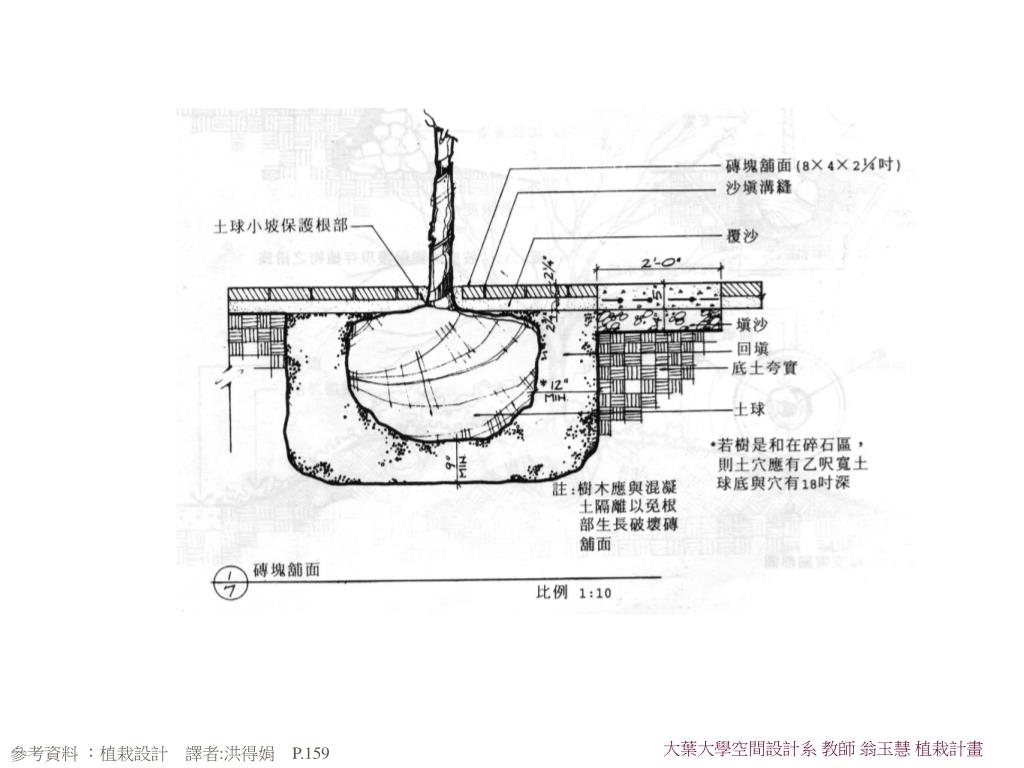

三、植栽設計圖內容 • 2.植栽計劃概念輔助圖面立面圖、剖面圖、透視圖、示意圖等 • 3.植栽施工圖

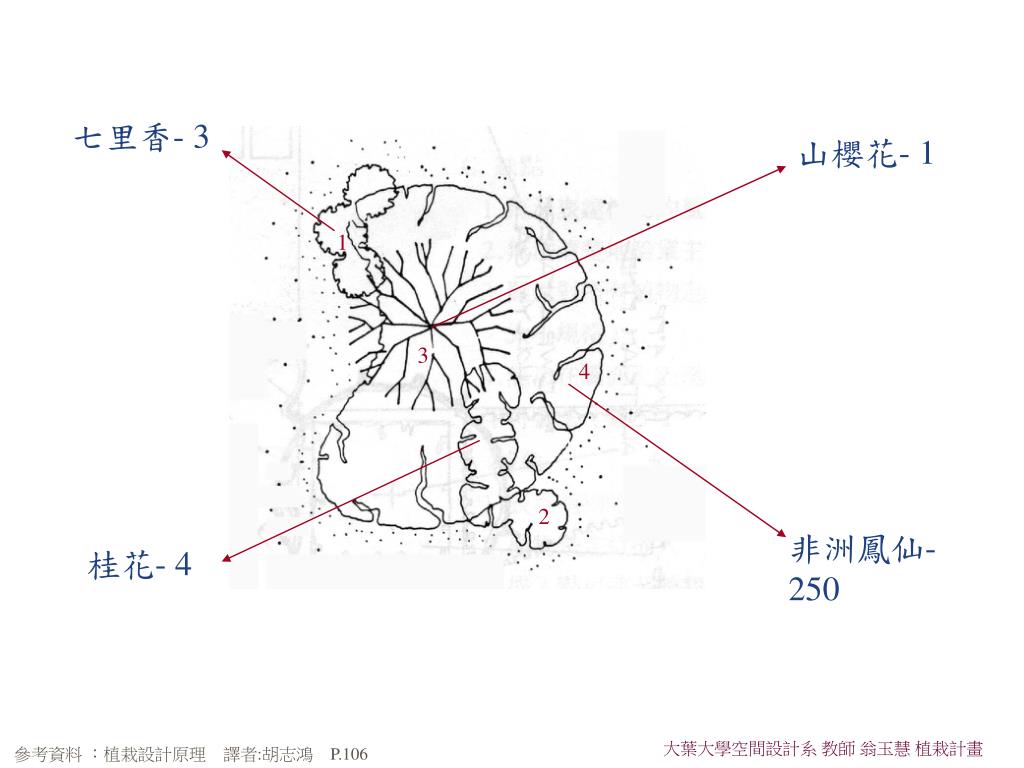

七里香- 3 山櫻花- 1 1 3 4 2 非洲鳳仙- 250 桂花- 4 大葉大學空間設計系教師翁玉慧植栽計畫參考資料：植栽設計原理　譯者:胡志鴻　P.106
