快速内存的感知放大器的 CSTN-LCD 完整驱动电路

快速内存的感知放大器的 CSTN-LCD 完整驱动电路. Color STN (CSTN) LCD Driver Integrated Circuit with Sense Amplifier of Non-Volatile Memory. 摘要. 在本文中提出快速内存的感知放大器来提高 LCD 成像质量来更好的匹配面板和驱动的问题。感知放大器有一个广泛的感知边缘和快速的 LCD 驱动反应。有感知放大器的 CSTN-LCD 提高了图像质量，这是 6 位列驱动所没有的。. 1 绪论.

regis
Download Presentation

快速内存的感知放大器的 CSTN-LCD 完整驱动电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

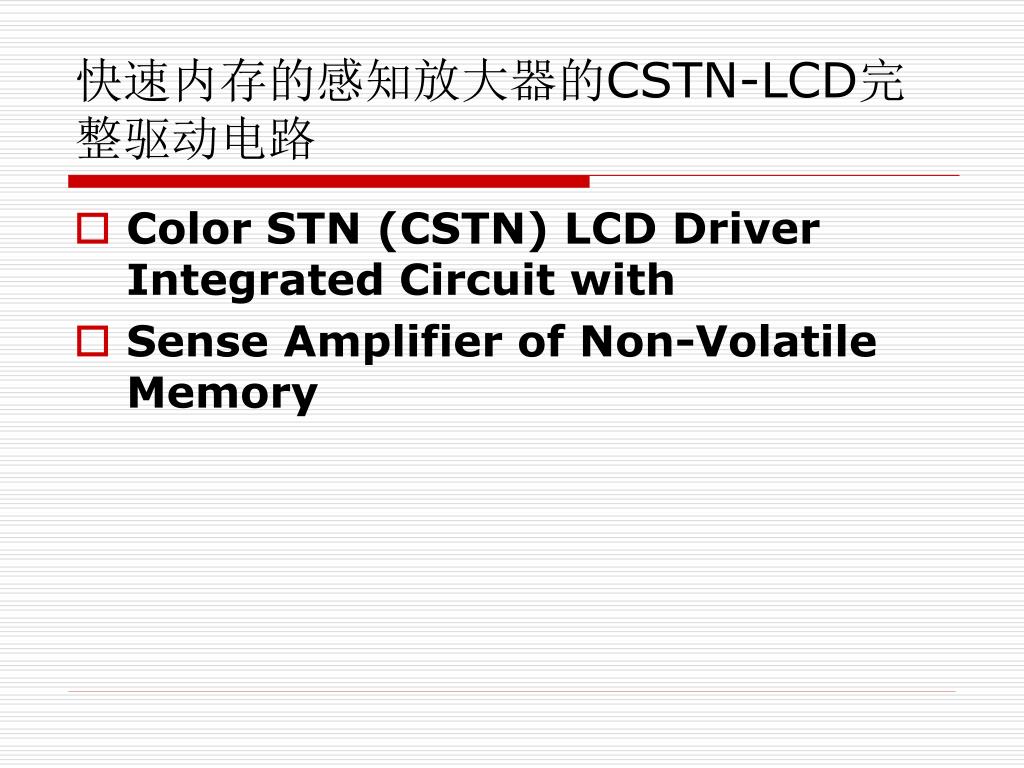

  1. 快速内存的感知放大器的CSTN-LCD完整驱动电路 • Color STN (CSTN) LCD Driver Integrated Circuit with • Sense Amplifier of Non-Volatile Memory

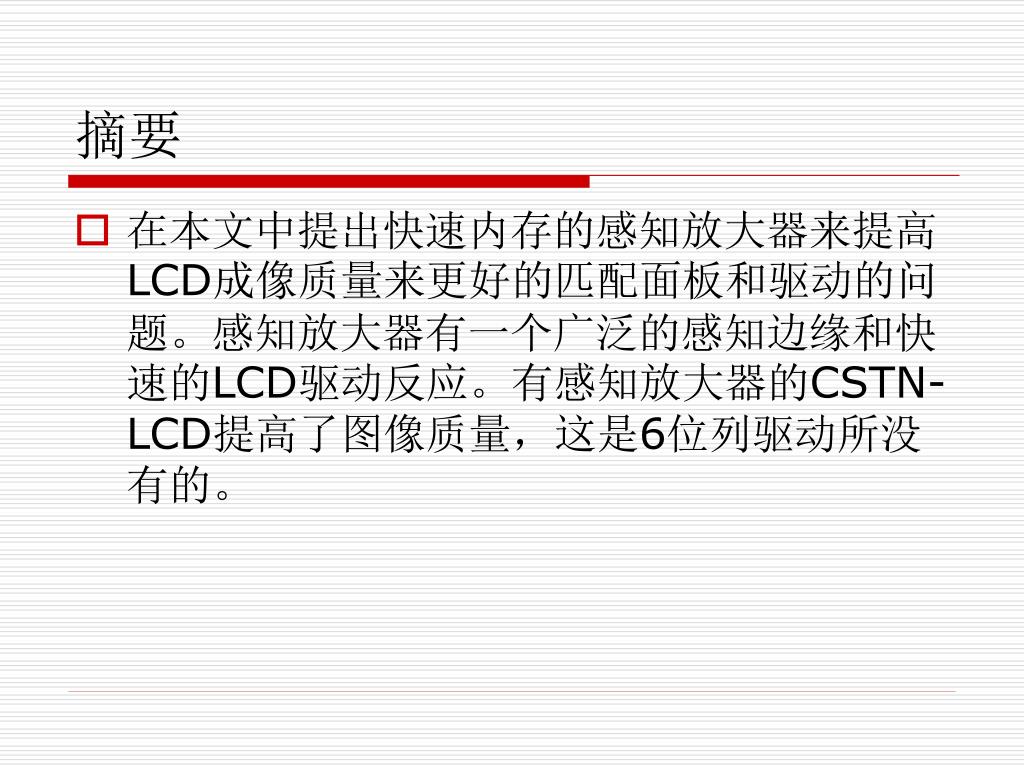

  2. 摘要 • 在本文中提出快速内存的感知放大器来提高LCD成像质量来更好的匹配面板和驱动的问题。感知放大器有一个广泛的感知边缘和快速的LCD驱动反应。有感知放大器的CSTN-LCD提高了图像质量，这是6位列驱动所没有的。

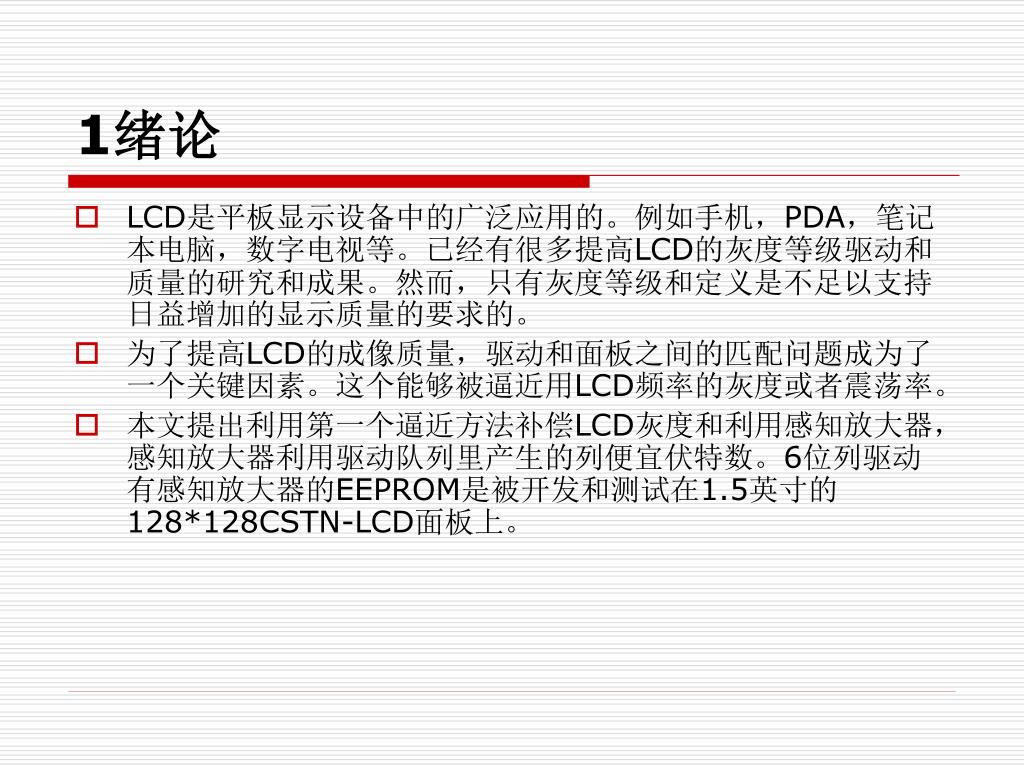

  3. 1绪论 • LCD是平板显示设备中的广泛应用的。例如手机，PDA，笔记本电脑，数字电视等。已经有很多提高LCD的灰度等级驱动和质量的研究和成果。然而，只有灰度等级和定义是不足以支持日益增加的显示质量的要求的。 • 为了提高LCD的成像质量，驱动和面板之间的匹配问题成为了一个关键因素。这个能够被逼近用LCD频率的灰度或者震荡率。 • 本文提出利用第一个逼近方法补偿LCD灰度和利用感知放大器，感知放大器利用驱动队列里产生的列便宜伏特数。6位列驱动有感知放大器的EEPROM是被开发和测试在1.5英寸的128*128CSTN-LCD面板上。

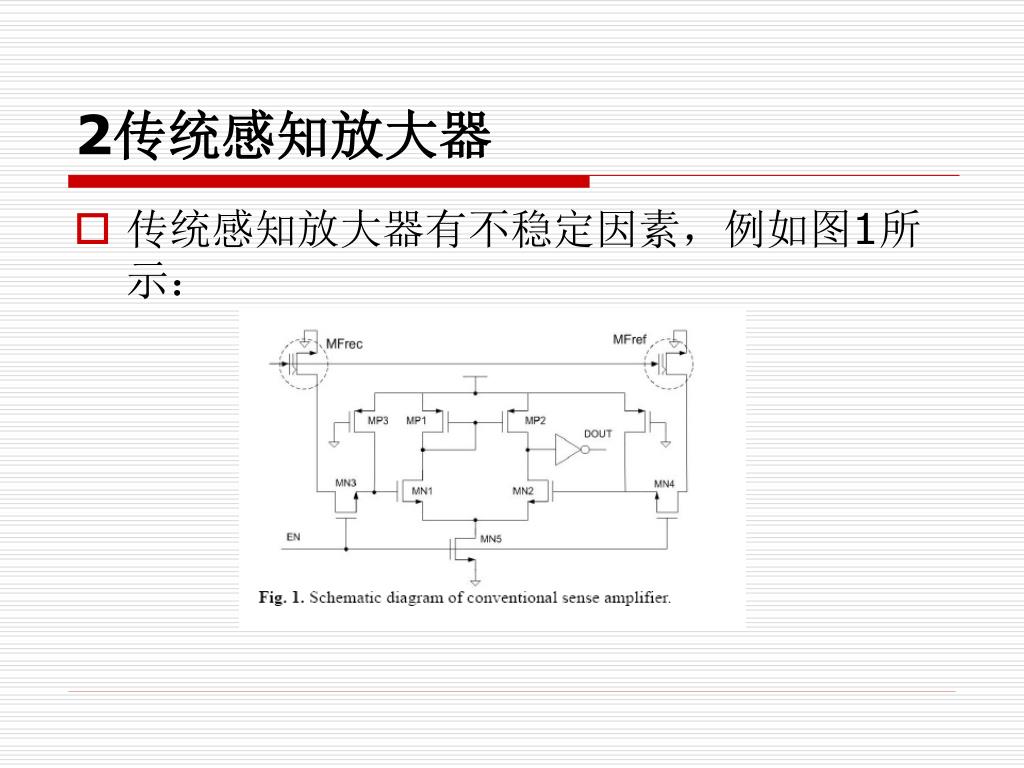

  4. 2传统感知放大器 • 传统感知放大器有不稳定因素，例如图1所示：

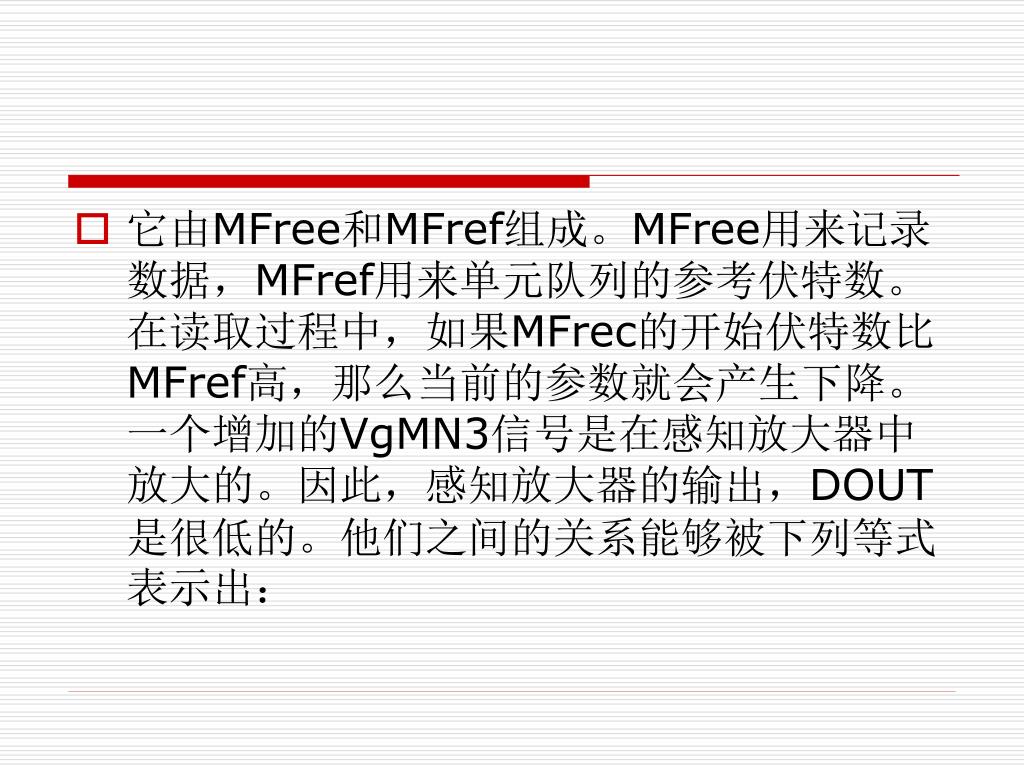

  5. 它由MFree和MFref组成。MFree用来记录数据，MFref用来单元队列的参考伏特数。在读取过程中，如果MFrec的开始伏特数比MFref高，那么当前的参数就会产生下降。一个增加的VgMN3信号是在感知放大器中放大的。因此，感知放大器的输出，DOUT是很低的。他们之间的关系能够被下列等式表示出：它由MFree和MFref组成。MFree用来记录数据，MFref用来单元队列的参考伏特数。在读取过程中，如果MFrec的开始伏特数比MFref高，那么当前的参数就会产生下降。一个增加的VgMN3信号是在感知放大器中放大的。因此，感知放大器的输出，DOUT是很低的。他们之间的关系能够被下列等式表示出：

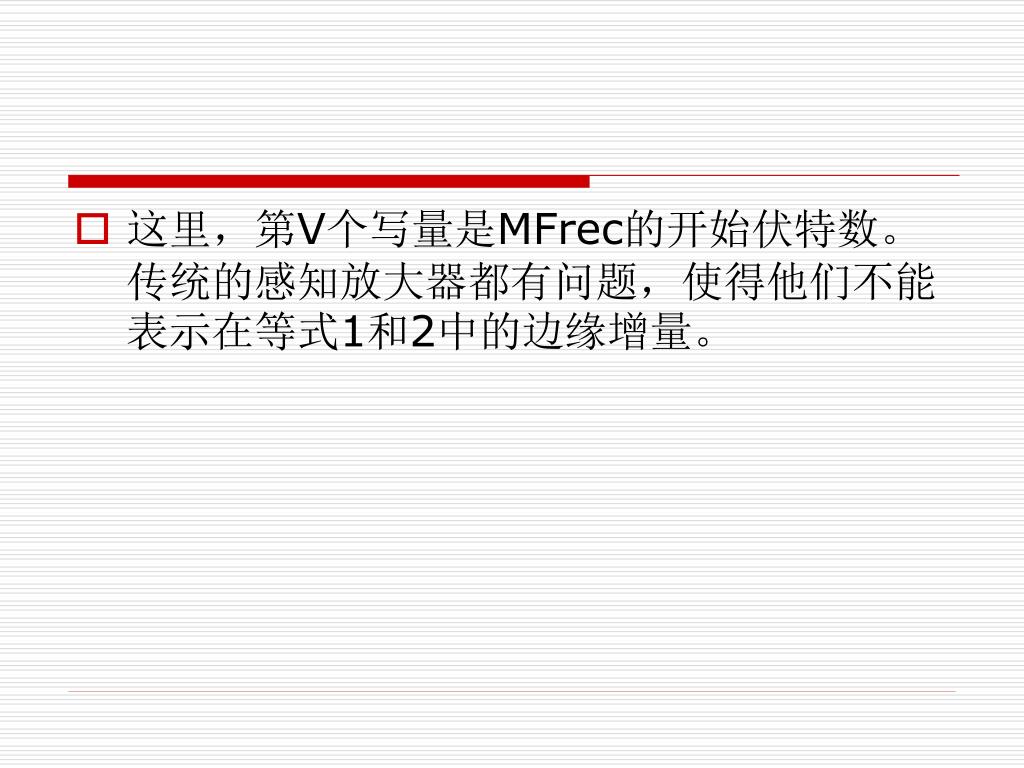

  6. 这里，第V个写量是MFrec的开始伏特数。传统的感知放大器都有问题，使得他们不能表示在等式1和2中的边缘增量。这里，第V个写量是MFrec的开始伏特数。传统的感知放大器都有问题，使得他们不能表示在等式1和2中的边缘增量。

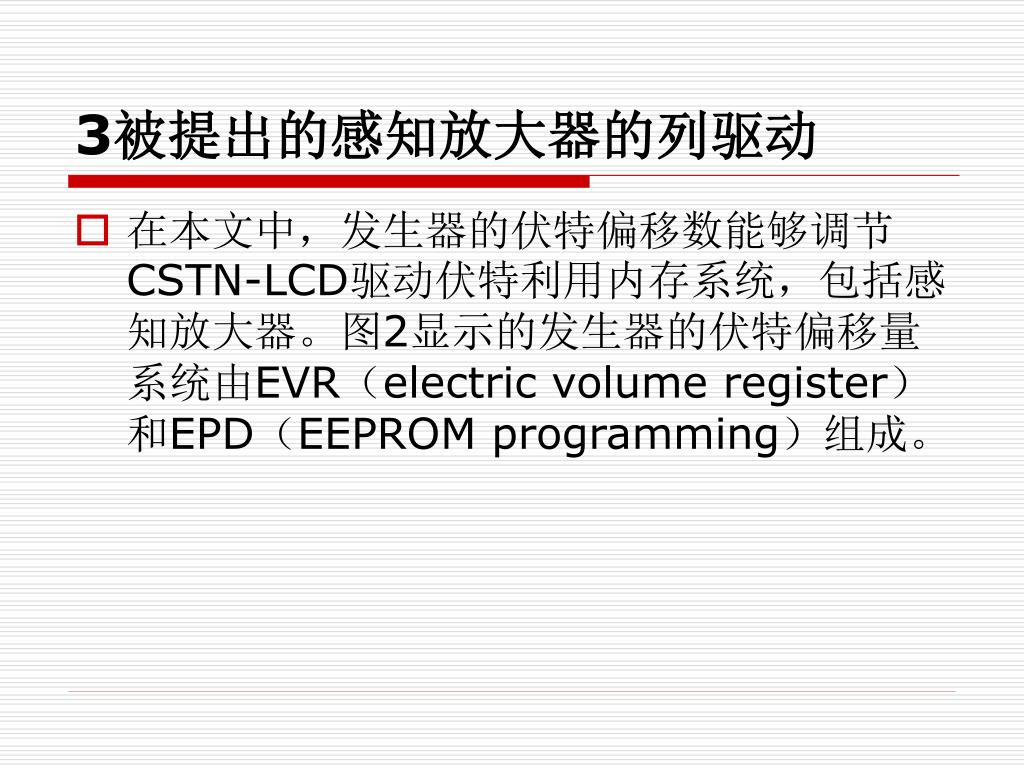

  7. 3被提出的感知放大器的列驱动 • 在本文中，发生器的伏特偏移数能够调节CSTN-LCD驱动伏特利用内存系统，包括感知放大器。图2显示的发生器的伏特偏移量系统由EVR（electric volume register）和EPD（EEPROM programming）组成。

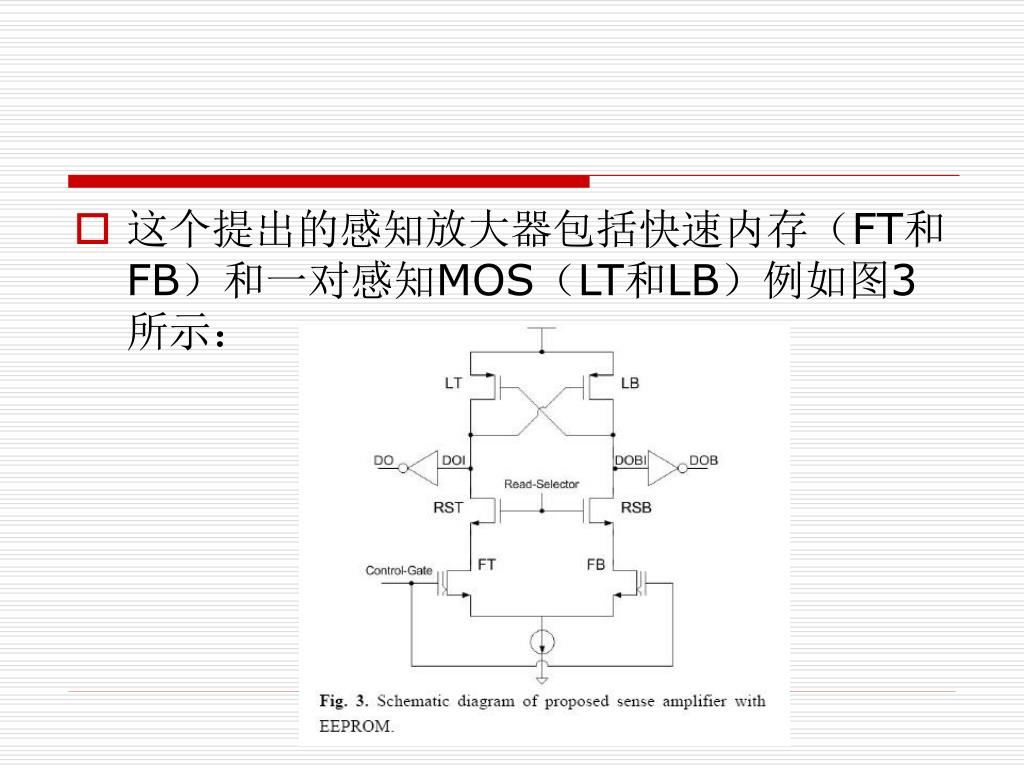

  8. 这个提出的感知放大器包括快速内存（FT和FB）和一对感知MOS（LT和LB）例如图3所示：这个提出的感知放大器包括快速内存（FT和FB）和一对感知MOS（LT和LB）例如图3所示：

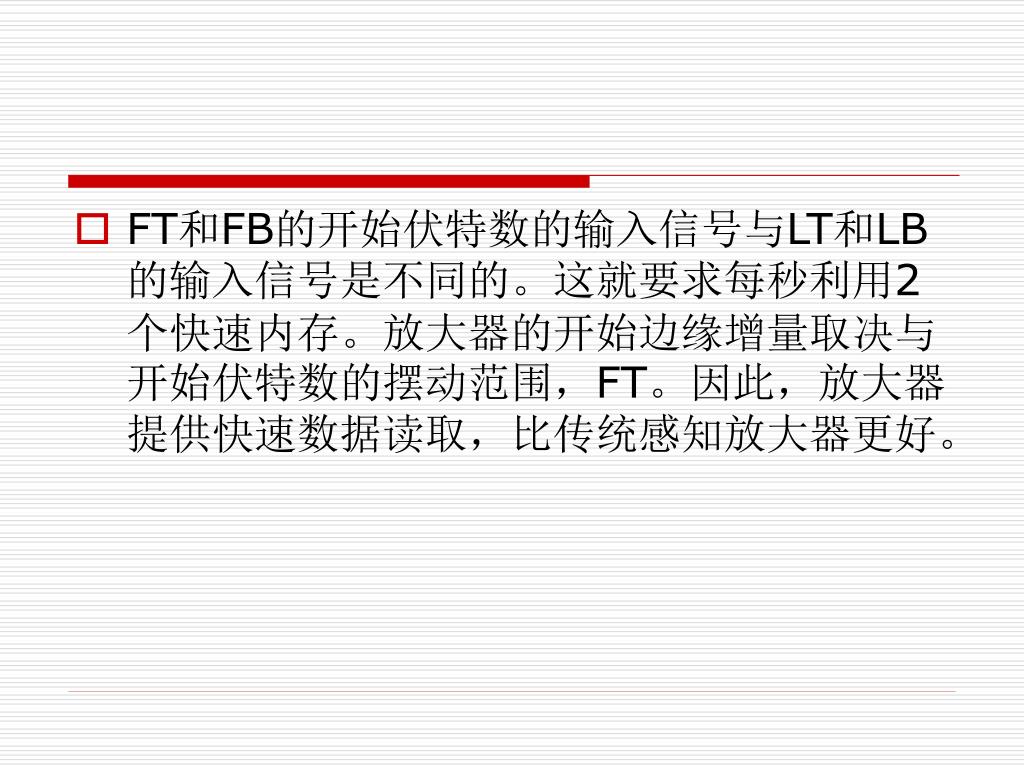

  9. FT和FB的开始伏特数的输入信号与LT和LB的输入信号是不同的。这就要求每秒利用2个快速内存。放大器的开始边缘增量取决与开始伏特数的摆动范围，FT。因此，放大器提供快速数据读取，比传统感知放大器更好。FT和FB的开始伏特数的输入信号与LT和LB的输入信号是不同的。这就要求每秒利用2个快速内存。放大器的开始边缘增量取决与开始伏特数的摆动范围，FT。因此，放大器提供快速数据读取，比传统感知放大器更好。

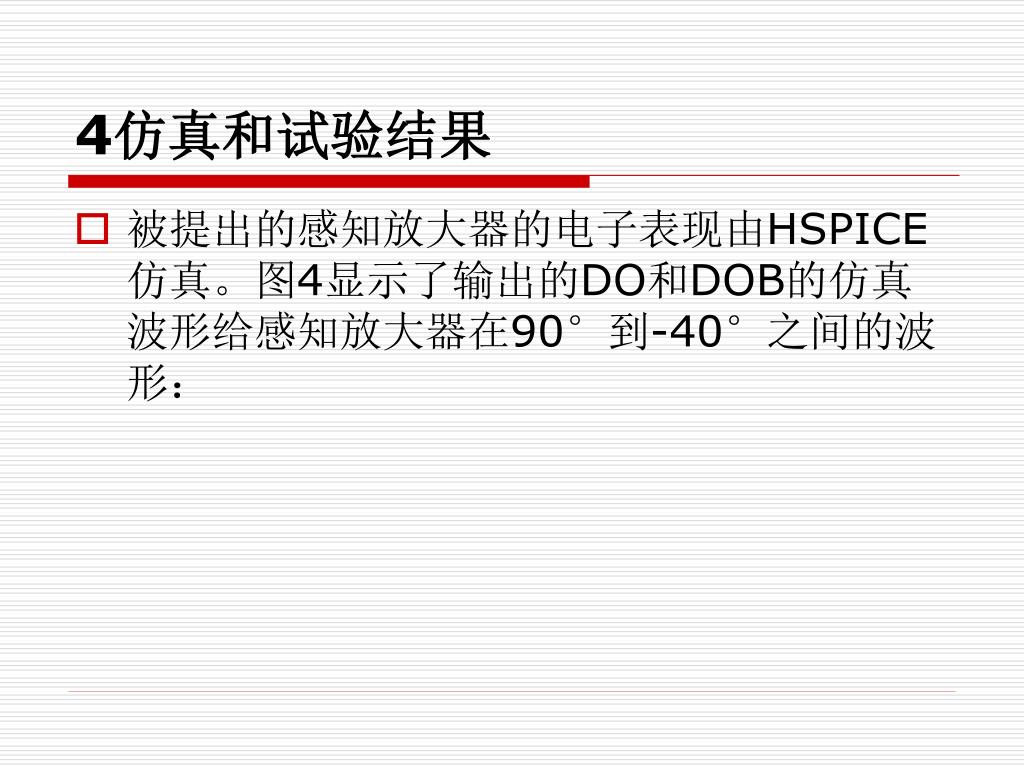

  10. 4仿真和试验结果 • 被提出的感知放大器的电子表现由HSPICE仿真。图4显示了输出的DO和DOB的仿真波形给感知放大器在90°到-40°之间的波形：

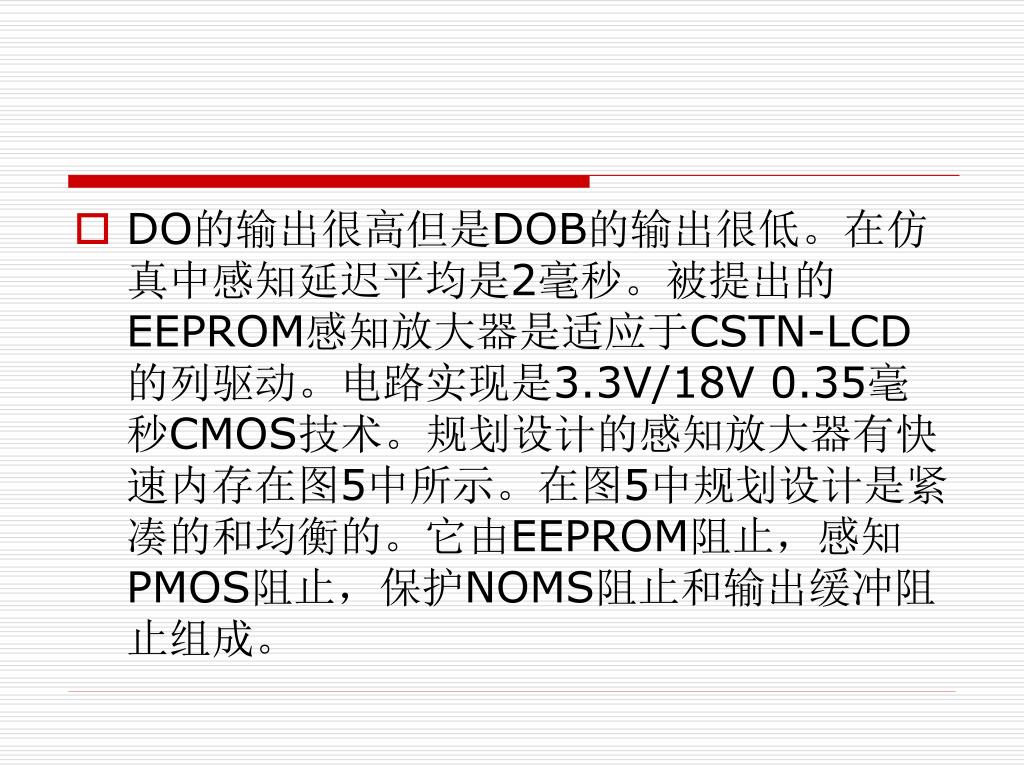

  11. DO的输出很高但是DOB的输出很低。在仿真中感知延迟平均是2毫秒。被提出的EEPROM感知放大器是适应于CSTN-LCD的列驱动。电路实现是3.3V/18V 0.35毫秒CMOS技术。规划设计的感知放大器有快速内存在图5中所示。在图5中规划设计是紧凑的和均衡的。它由EEPROM阻止，感知PMOS阻止，保护NOMS阻止和输出缓冲阻止组成。

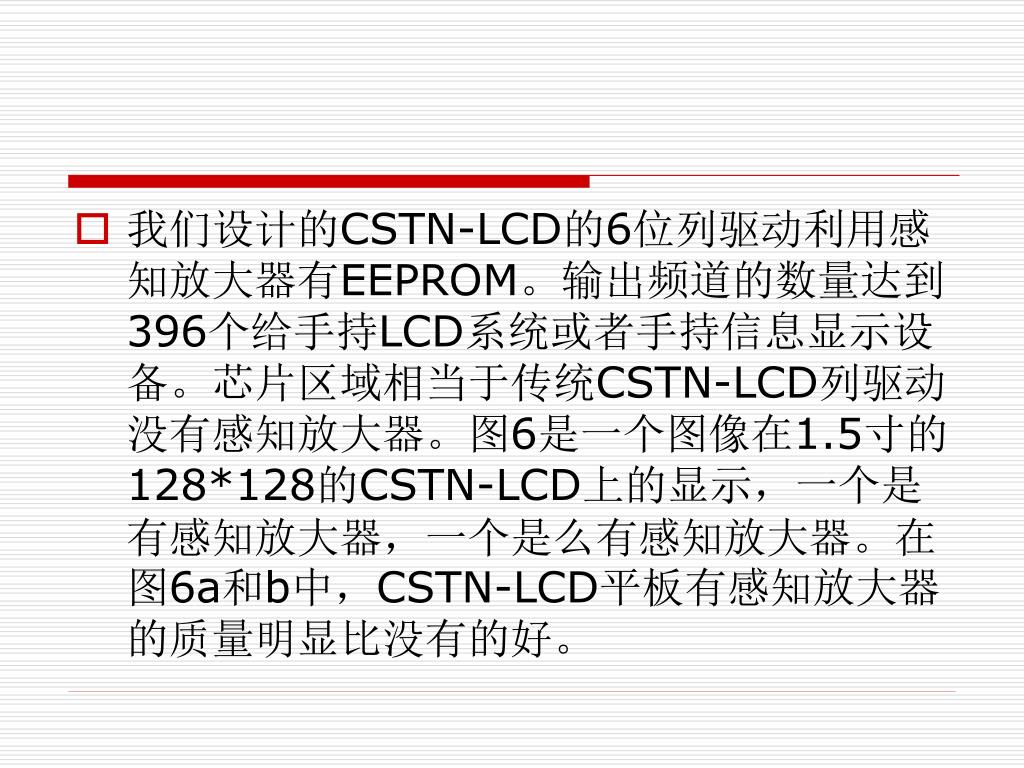

  12. 我们设计的CSTN-LCD的6位列驱动利用感知放大器有EEPROM。输出频道的数量达到396个给手持LCD系统或者手持信息显示设备。芯片区域相当于传统CSTN-LCD列驱动没有感知放大器。图6是一个图像在1.5寸的128*128的CSTN-LCD上的显示，一个是有感知放大器，一个是么有感知放大器。在图6a和b中，CSTN-LCD平板有感知放大器的质量明显比没有的好。我们设计的CSTN-LCD的6位列驱动利用感知放大器有EEPROM。输出频道的数量达到396个给手持LCD系统或者手持信息显示设备。芯片区域相当于传统CSTN-LCD列驱动没有感知放大器。图6是一个图像在1.5寸的128*128的CSTN-LCD上的显示，一个是有感知放大器，一个是么有感知放大器。在图6a和b中，CSTN-LCD平板有感知放大器的质量明显比没有的好。

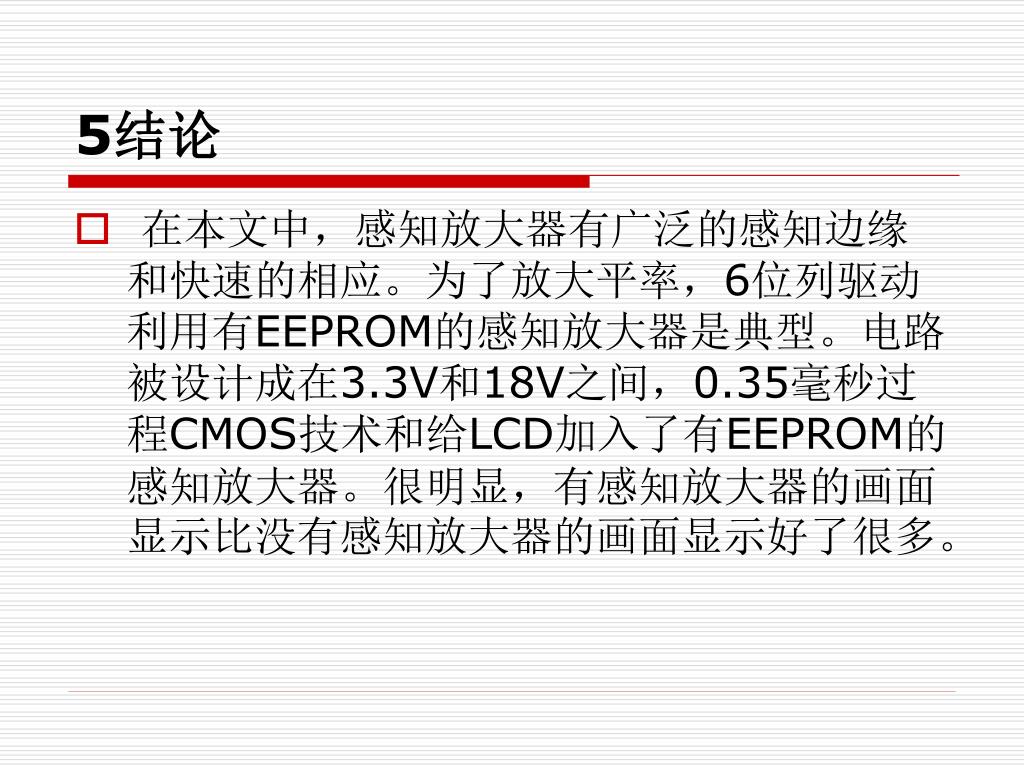

  13. 5结论 • 在本文中，感知放大器有广泛的感知边缘和快速的相应。为了放大平率，6位列驱动利用有EEPROM的感知放大器是典型。电路被设计成在3.3V和18V之间，0.35毫秒过程CMOS技术和给LCD加入了有EEPROM的感知放大器。很明显，有感知放大器的画面显示比没有感知放大器的画面显示好了很多。
