1. CERNET2浙江大学核心节点及驻地网建设情况汇报CERNET2浙江大学核心节点及驻地网建设情况汇报 浙江大学网络与信息中心 郭晔

2. 汇报内容 • CNGI/CERNET2浙江大学核心节点建设情况汇报 • 浙江大学IPv6驻地网建设经验介绍 • 下一步工作

3. CERNET2浙江大学核心节点 • 建设背景 • 网络结构 • 接入方式

4. 建设背景 • 第二代中国教育和科研计算机网，中国下一代互联网示范工程CERNET2，于2004年12月25日正式开通 • 浙江大学作为全国25个核心节点之一，承担了CERNET2浙江大学核心节点的建设工作 • 浙江大学在IPv6网络建设中先后投入达800多万元人民币

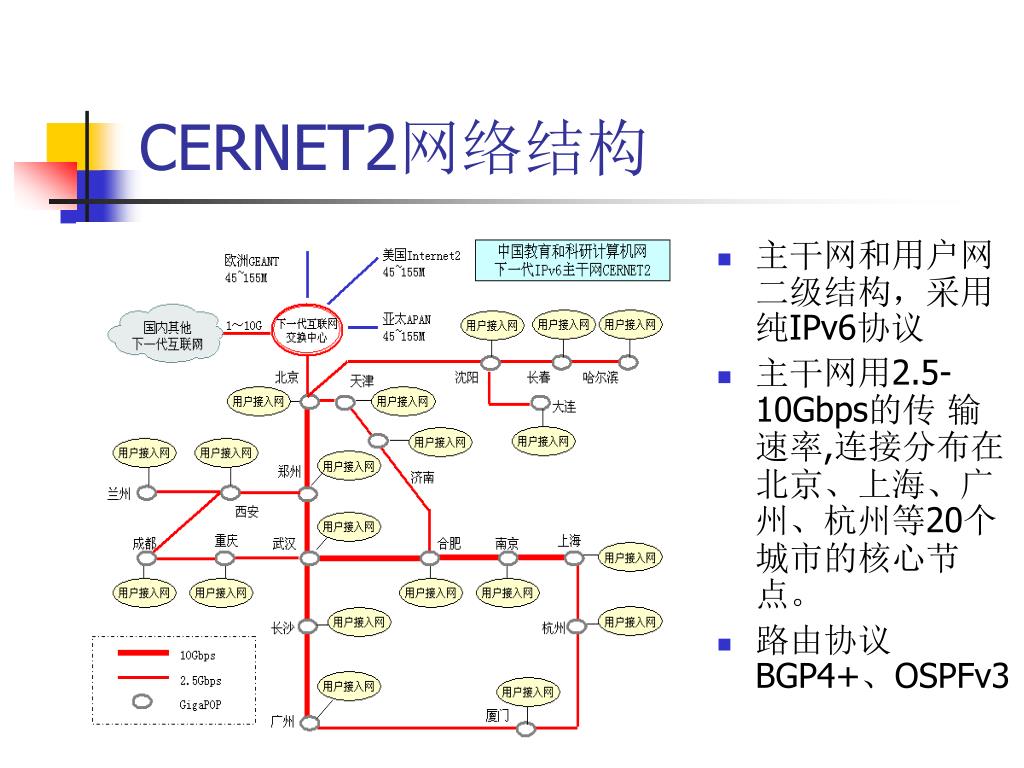

5. CERNET2网络结构 • 主干网和用户网二级结构，采用纯IPv6协议 • 主干网用2.5-10Gbps的传 输速率,连接分布在北京、上海、广州、杭州等20个城市的核心节点。 • 路由协议BGP4+、OSPFv3

6. 浙江大学核心节点网络结构 • 出口带宽共5G,到厦门2.5G、到上海2.5G • 由核心路由器和接入路由器组成 • 主干路由协议采用BGP4+

7. 浙江大学核心节点的任务 • 负责核心节点接入设备的运维和管理 • 提供浙江省IPv6驻地网接入服务 • 为IPv6网络技术和应用试验的支持服务

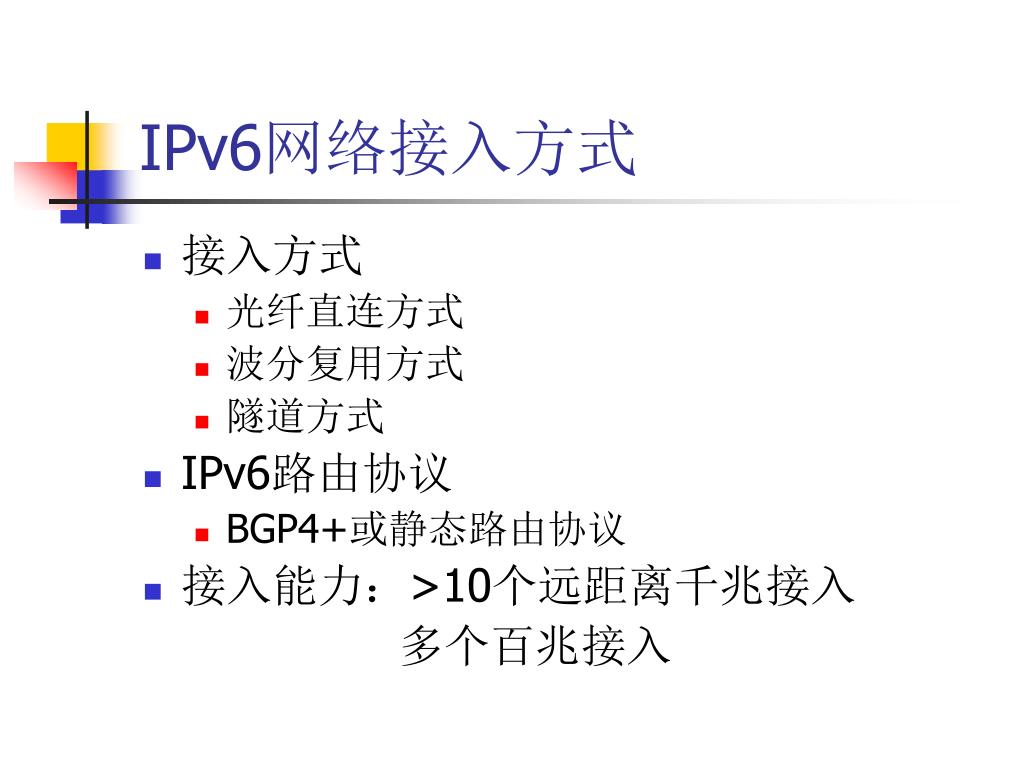

8. IPv6网络接入方式 • 接入方式 • 光纤直连方式 • 波分复用方式 • 隧道方式 • IPv6路由协议 • BGP4+或静态路由协议 • 接入能力：>10个远距离千兆接入 多个百兆接入

9. 光纤直连和波分复用 • 适合有专用链路的情况 • 路由器－路由器之间纯IPv6转发 IPv6 Host IPv6 Host IPv6 Router IPv6 Router IPv6 Network IPv6 Network

10. 隧道方式 • 适合没有直接物理链路，但有IPv4互联的情况 • IPv6 over IPv4手工隧道

11. 接入单位和支持的项目 • 已经和正在接入的驻地网单位： • 浙江大学 • 浙江大学城市学院 • 浙江财经学院 • 浙江大学宁波理工学院 • 宁波成功多媒体通信有限公司 … • 提供支持的CNGI项目 • 远程教学公用通信平台系统 • 基于IPv6的高性能视频传输和共享虚拟现实 • CNGI分布式影音娱乐平台研究及应用试验 …

12. 建设过程中的困难 • 各类成熟的网络资源和应用比较缺乏，对普通用户的吸引力不够 • 各个单位经费缺乏的现象比较普遍，限制了驻地网的进一步发展

13. 发展打算 • 进一步推动浙江省IPv6驻地网建设 • 积极拓展浙江省IPv6网络应用资源 • 共同合作，开展IPv6技术的研究开发

14. 浙江大学IPv6驻地网建设经验 • 建设过程 • 网络结构 • 开展的IPv6应用与服务 • 下一步工作

15. 建设过程 • 2003年，以6over4隧道方式接入CERNET IPv6试验床 • 成立IPv6试验小组，开展IPv6相关的试验和研究工作 • 2004年底，通过光纤接入CNGI/CERNET2 • 2005年，校园网升级改造，全面部署IPv6

16. 浙江大学IPv6驻地网出口 • 从主干交换机Cisco 6509,用千兆以太网接口上联到CERNET2的接入路由器比威BW12008 • 出口互联路由协议：静态路由 • 分配到的IPv6地址：2001:DA8:E000::/48

17. IPv6网络部署策略 • 大部分校园网通过双栈方式直接接入IPv6网，少数通过隧道方式接入 • 主干层完全支持IPv6硬件三层转发，支持IPv6路由协议 • 汇聚层部分支持IPv6 • 接入层对IPv6数据包进行二层转发 • 开辟隧道接入服务，作为补充

18. IPv6设备选型 • 考察和选用的IPv6设备 Cisco Catalyst 6500/7600/3750 Series (Sup 720-3BXL) Extreme Black Diamond 10K Foundry BigIron MG8 Quidway-3COM S8500 series Juniper M40/M20 Quidway NE80/40

19. 浙大IPv6网络主干拓扑图

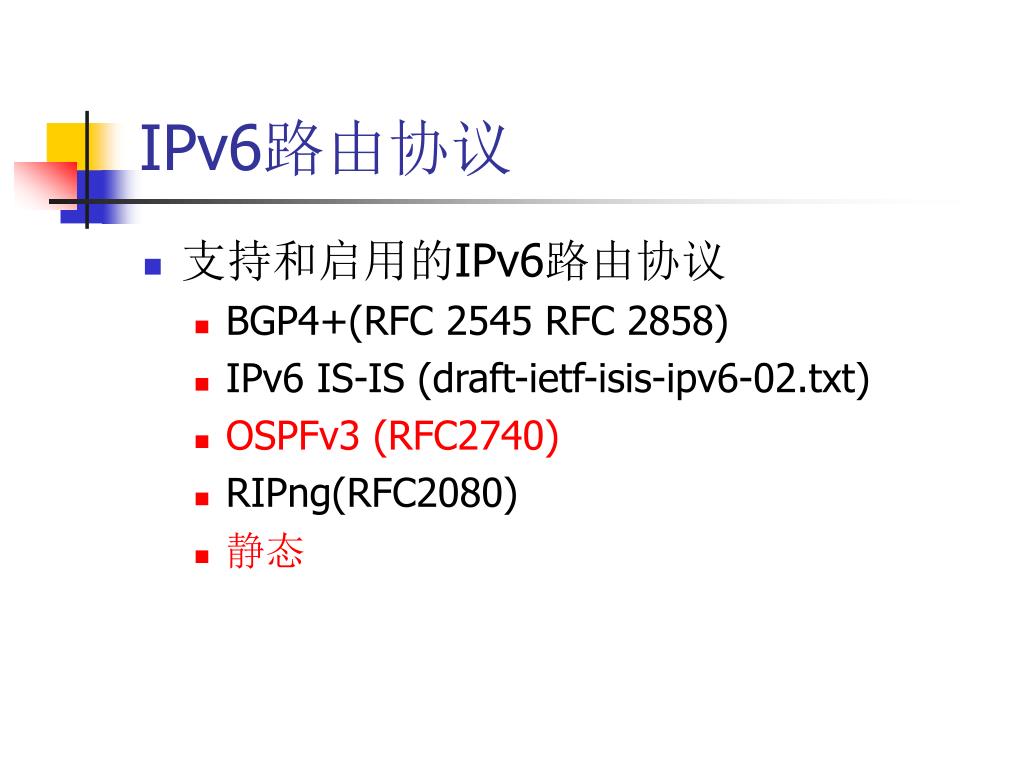

20. IPv6路由协议 • 支持和启用的IPv6路由协议 • BGP4+(RFC 2545 RFC 2858) • IPv6 IS-IS (draft-ietf-isis-ipv6-02.txt) • OSPFv3 (RFC2740) • RIPng(RFC2080) • 静态

21. IPv6配置举例 • 路由器和交换机IPv6协议配置 • 主机IPv6协议配置 • 隧道配置

22. 交换机配置举例 • Cisco 交换机IPv6协议配置 interface Vlan13 no ip address ipv6 address 2001:DA8:E000:5::2/64 ipv6 enable ipv6 ospf 99 area 0 ! interface Vlan301 ip address 222.205.12.1 255.255.255.0 ipv6 address 2001:DA8:E000:1A09::1/64 ipv6 enable ! ipv6 router ospf 99 redistribute connected redistribute static

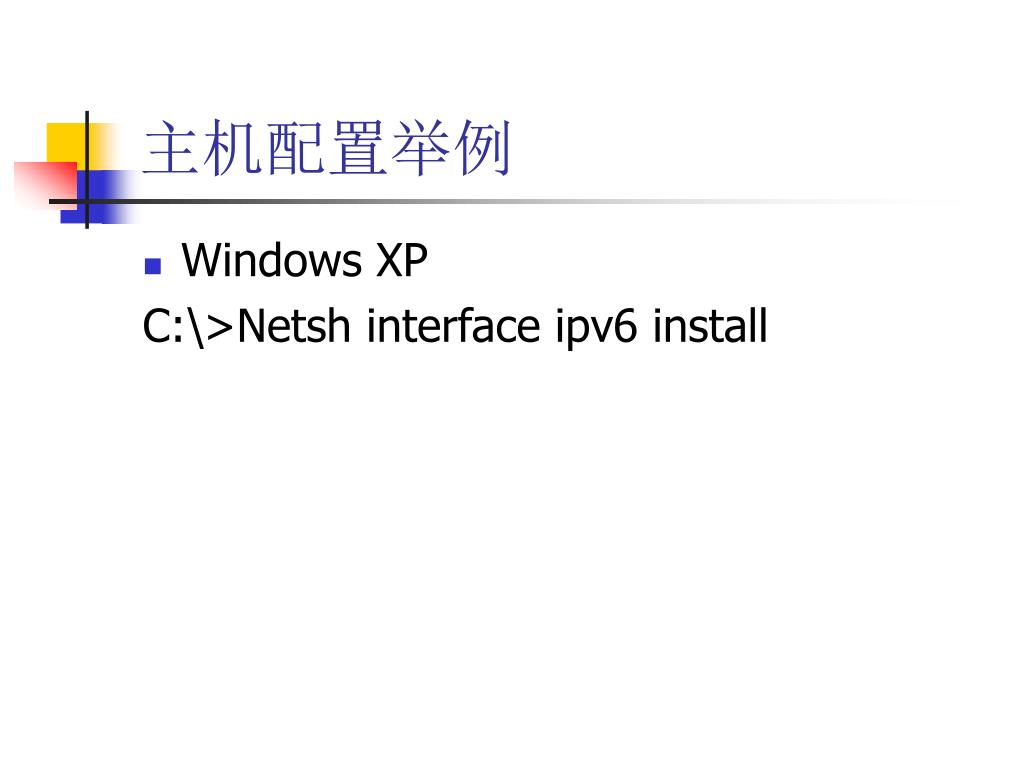

23. 主机配置举例 • Windows XP C:\>Netsh interface ipv6 install

24. ISATAP隧道配置举例 • Cisco 路由器端 主机端（windows XP） ipv6 unicast-routing interface tunnel 1 tunnel source ethernet 0 tunnel mode ipv6ip isatap ipv6 address 2001:DA8:E000:91::/64 eui-64 no ipv6 nd suppress-ra exit netsh interface ipv6 isatap set router 10.10.5.56

25. IPv6应用与服务 • WWW.ZJU6.EDU.CN • IPv6.ZJU.EDU.CN • IPv6多媒体平台 • Tunnel Broker • ISATAP • planetLAB

26. WWW.ZJU6.EDU.CN • 通过IPv6访问浙江大学主页

27. IPv6.ZJU.EDU.CN • 浙江大学IPv6试验网主页

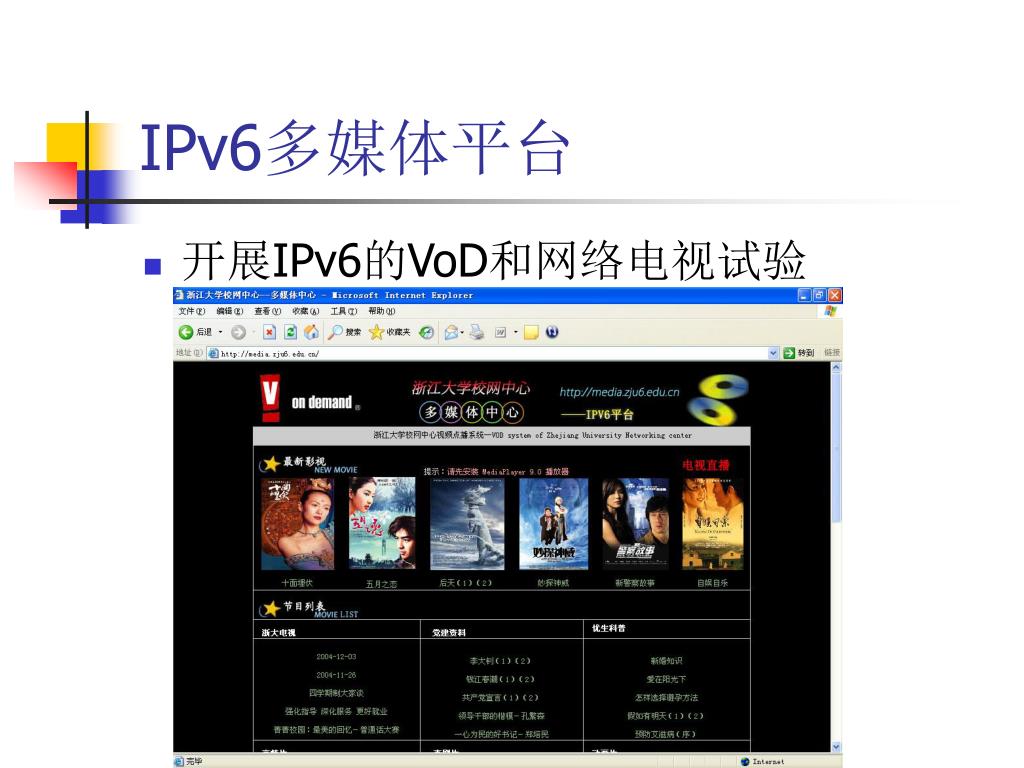

28. IPv6多媒体平台 • 开展IPv6的VoD和网络电视试验

29. Tunnel Broker • 提供IPv6半自动隧道接入服务

30. ISATAP隧道接入 • 提供自动隧道接入服务

31. IPv6网络实验平台 • 为IPv6应用开发和技术提供测试服务和研究环境

32. planetLAB • 开放的全球性网络应用测试平台，由600多个节点组成；研究者可以向浙江大学申请加入，开展各种网络试验

33. 其它服务 • 提供DNS服务，域名： zju6.edu.cn • 开展IPv6网站虚拟主机服务 …

34. 下一步工作 • 开展各种IPv6应用建设 • IPv6无线网络 • IPv6网络电视 • 移动IPv6多媒体应用

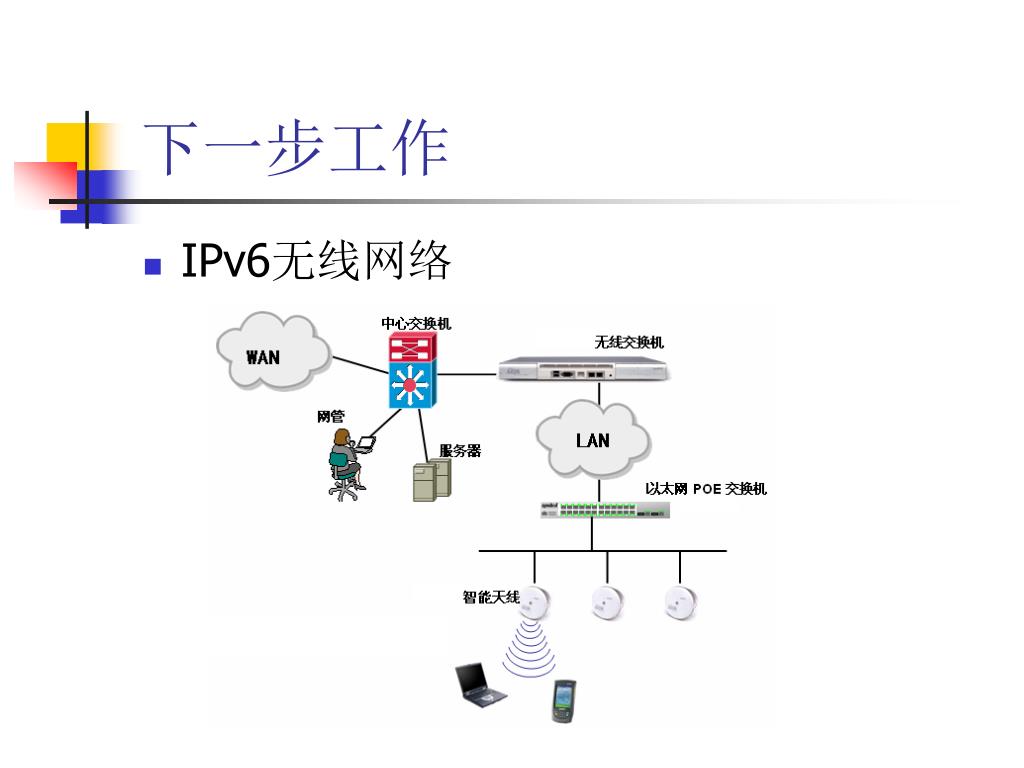

35. 下一步工作 • IPv6无线网络

36. 下一步工作 • IPv6网络电视

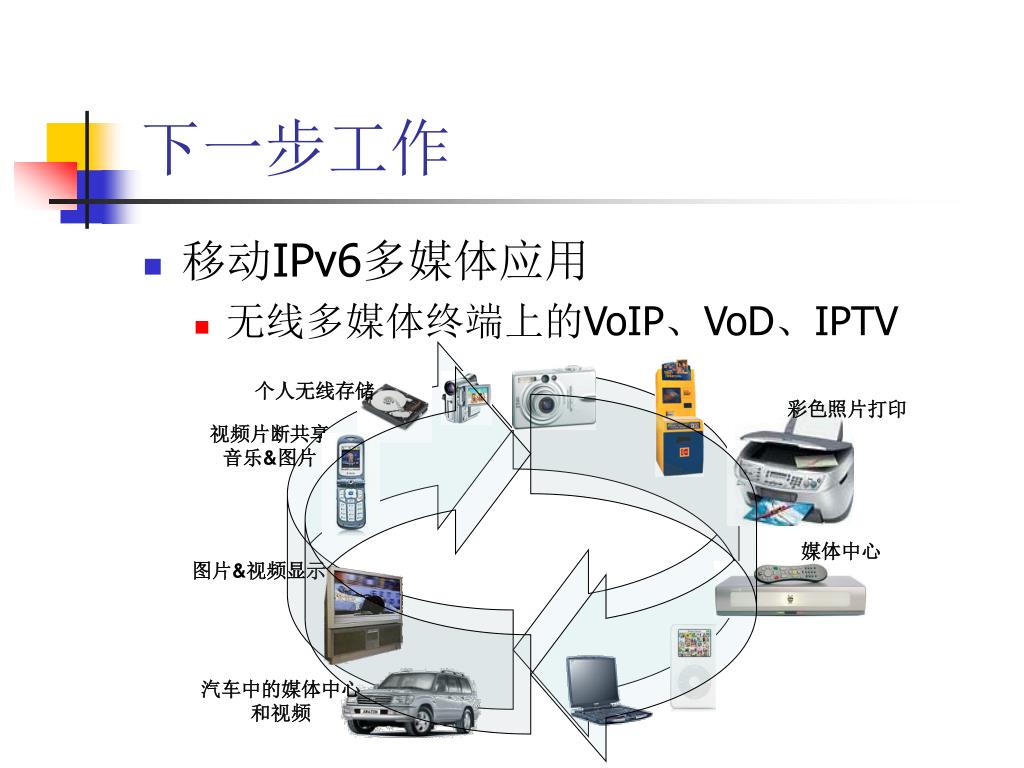

37. 下一步工作 • 移动IPv6多媒体应用 • 无线多媒体终端上的VoIP、VoD、IPTV 个人无线存储 彩色照片打印 视频片断共享 音乐&图片 媒体中心 图片&视频显示 汽车中的媒体中心 和视频

38. 谢谢！
