多媒体教学设备使用教程 金坛市薛埠中学马志强

目录第一部分多媒体教学设备一、多媒体教室概述二、构成设备三、组成结构四、设备使用 1、投影机 2、视频展示台五、投影机、展示台连接须知第二部分多媒体电脑技术一、电脑的工作原理二、电脑的组成三、电脑硬件连接四、主板跳线连接五、操作系统安装第三部分电脑软硬件故障分析与解决一、故障分析方法二、软硬件故障分析与解决

多媒体教学设备 • 第一部分多媒体教学设备 • 一、多媒体教室概述多媒体教室由多媒体计算机、液晶投影机、数字视频展示台、中央控制系统、投影屏幕、交互式电子白板、音响设备、多媒体讲台等多种现代教学设备组成，以中央控制系统为核心的高集成多媒体大屏幕教学教室。 • 二、构成设备投影设备：投影机、屏幕、电子白板（电子、红外）、投影机吊架等多媒体设备：视频展示台、DVD、录音机、卡座等多媒体计算机音响设备：功放、音箱、无线话筒、有线话筒等多媒体中央控制系统：控制主机、控制键盘、控制软件等多媒体讲台：钢制、木质

多媒体教学设备 • 三、组成结构 • 1、早期的多媒体电教平台组成结构图（康信达、DQ320、330等）功放投影机投影银幕音箱中央控制器显示器控制键盘多媒体电脑影碟机录音卡座视频展示台

多媒体教学设备 • 三、组成结构 • 2、采用中控展示台的多媒体电教平台组成结构图（DP200、300、550）功放录音卡座音箱投影机投影银幕显示器多媒体电脑视频展示台

多媒体教学设备 • 三、组成结构 • 3、采用中控展示台的多媒体电教平台组成结构图（VPS6500、8500、8800）有源音箱录音卡座投影机投影银幕视频展示台显示器多媒体电脑

多媒体教学设备 • 三、组成结构 • 4、采用中控展示台的多媒体电教平台组成结构图（短焦投影机、电子白板）有源音箱录音卡座短焦投影机电子白板视频展示台显示器多媒体电脑

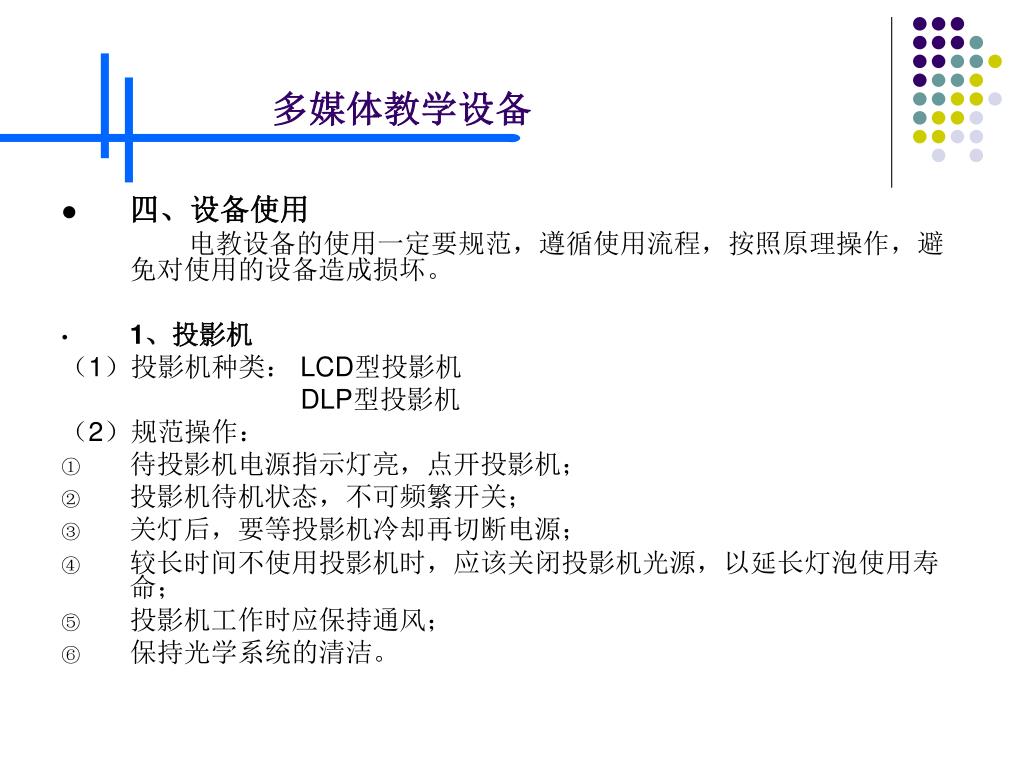

多媒体教学设备 • 四、设备使用电教设备的使用一定要规范，遵循使用流程，按照原理操作，避免对使用的设备造成损坏。 • 1、投影机（1）投影机种类： LCD型投影机 DLP型投影机（2）规范操作： • 待投影机电源指示灯亮，点开投影机； • 投影机待机状态，不可频繁开关； • 关灯后，要等投影机冷却再切断电源； • 较长时间不使用投影机时，应该关闭投影机光源，以延长灯泡使用寿命； • 投影机工作时应保持通风； • 保持光学系统的清洁。

多媒体教学设备 （3）投影机常见指示灯提示 Temp:投影机过热提示，需要清理通风口 Lemp:投影机灯泡过热、灯泡坏、灯泡老化，需要更换等提示 Ready:投影机进入待机状态 Lemp replace：更换灯泡提示自我保护：投影机正常工作，过热，为避免损坏进行的自我保护，一般需要大概30分钟过后再开机。（4）投影机常见英文解析 power：投影机电源开关（on、off） Menu：设置菜单 Input：输入选择 Source：信号源选择 Comp（RGB)：电脑信号 Video：视频信号 Zoom：放大缩小（+、-） keystone：梯形校正(/ \) Search：搜索信号源 Auto：图像自动调整 Select（Enter)：选择 Esc：退出

多媒体教学设备 • 2、视频展示台视频展示台有RGB、VIDEO、S端子等输出方式，可通过连接投影机、显示器、电视等输出设备，实现多路视频切换，增强了教学演示效果。（1）展示台种类：普通视频展示台中控视频展示台（2）规范操作： • 打开展示台，再进行侧灯和底灯的切换； • 展示台的电源开关和焦距的调整不能频繁； • 镜头臂及两侧侧灯支架要轻抬轻放，避免用力过度； • 使用完后，应及时关闭展示台电源。

多媒体教学设备 （3）常见品牌和型号 • 久远2200 • 思悦AV-2800H • 思悦AV-2800EVC • 鸿合VPS-DP200 • 鸿合VPS-DP300 • 鸿合PROMAX-500 • 鸿合PROMAX-550 • 鸿合HiTe VPS6500 • 鸿合HiTe VPS8500 • 鸿合HiTe VPS8800 鸿合HiTe VPS8500

多媒体教学设备 • 五、投影机、展示台连接须知 • 1、连接信号（1）投影机的输入：Computer in(VGA、DVI)--------电脑 Video in------------------------------视频 Control(RS232）------------------控制（2）展示台的输入输出：RGB in---------------------------电脑信号输入 Monitor out--------------------输出至显示器 Projector (main)---------------输出至投影机 Control---------------------------投影机控制 • 2、连接展示台与投影机控制（1）控制线原理：展示台RXD数据接收开关码投影机TXD数据发送展示台TXD数据发送开关码投影机RXD数据接收展示台GND地共地投影机GND地

多媒体教学设备 （2）展示台的投影机控制接口定义（鸿合） 1：RXD数据接收脚 2： 3： 4：GND地 5：TXD数据发送脚 RS232: 2、4发送-----------TXD数据发送常见控制接口 3：接收-------------RXD数据接收 5：地线-------------GND地

多媒体教学设备 • 3、鸿合展示台银幕线接线方法：四芯电缆线电动银幕线红色（1）幕降黑色（2）幕升蓝色（3）零线黄色（4）地线注意事项：1、连接线路时请注意将总电源断开； 2、投影机与电脑展示台的电源必须共地； 3、投影机电源线和信号线需要分开走线； 4、分清AC in和 DC in的区别。

多媒体电脑技术 • 第二部分多媒体电脑技术 • 一、电脑工作原理电脑的工作是通过输入设备，如键盘、鼠标，接收您的指令，然后再由中央处理器（CPU）来处理这些指令，最后才由输出设备输出您要的结果。开机启动顺序：电源-POST自检-显卡-CPU-内存-标准硬件设备-即插即用设备-更新ESCD（Extended System Configuration Date,扩展系统配置数据）-用户指定启动顺序引导-进入系统 • 二、电脑的组成所有的电脑都是由硬件和软件两大部分构成。（1）硬件：主机、显示器、输入输出设备。（2）软件：为运行、管理、维修电脑而编制的程序的集合。主机组成：电源、主板、CPU、内存、硬盘、显卡、声卡、网卡、软驱、光驱输入设备：鼠标、键盘、扫描仪、手写板、触摸屏等输出设备：显示器、打印机等

多媒体电脑技术 • 三、电脑硬件连接主板显卡电源软驱 CPU 硬盘光驱内存

多媒体电脑技术 • 四、主板跳线连接风扇供电接口 CPU FAN-CPU风扇 PWR FAN-机箱风扇机箱控制面板连接简单记忆：指示灯字面朝外，开机、重启不分正负前置USB跳线连接其中VCC用来供电，DATA-与DATA+分别是USB的负正极接口，GND为接地线一般机箱的前置USB跳线颜色是红、白、绿、黑对应USB跳线接口的VCC、DATA-、DATA+、GND 前置音频面板跳线连接 1、麦克风输入，2、接地，3、麦克风电压 5、6 右声道输出，9、10 左声道输出

多媒体电脑技术 • 五、操作系统安装（1）全新一步一步安装：直接插入安装光盘或者从硬盘安装。（2）克隆方式安装：使用镜像恢复系统。安装工具： • 光盘启动，直接将系统恢复到第一个硬盘的第一个分区； • 光盘启动进入PE系统，使用克隆工具恢复系统； • USB光驱启动（USB启动设备、主板支持），用以上的方法恢复系统； • 使用一键恢复工具，运行Ghost，将准备好的镜像对系统进行恢复,如：硬盘PE系统、深度一键恢复、小哨兵恢复工具、MaxDos工具等； • 镜像安装工具，直接在系统运行，将准备好的镜像恢复到C盘； • 网络克隆。使用网络克隆启动盘启动计算机，连接网克服务器；使用MaxDos工具箱，实现全自动网络克隆。（3）网络同传。联想慧盾、TCL海光兰卡、三茗同传、小哨兵、远志硬盘还原卡等的网络复制工具。

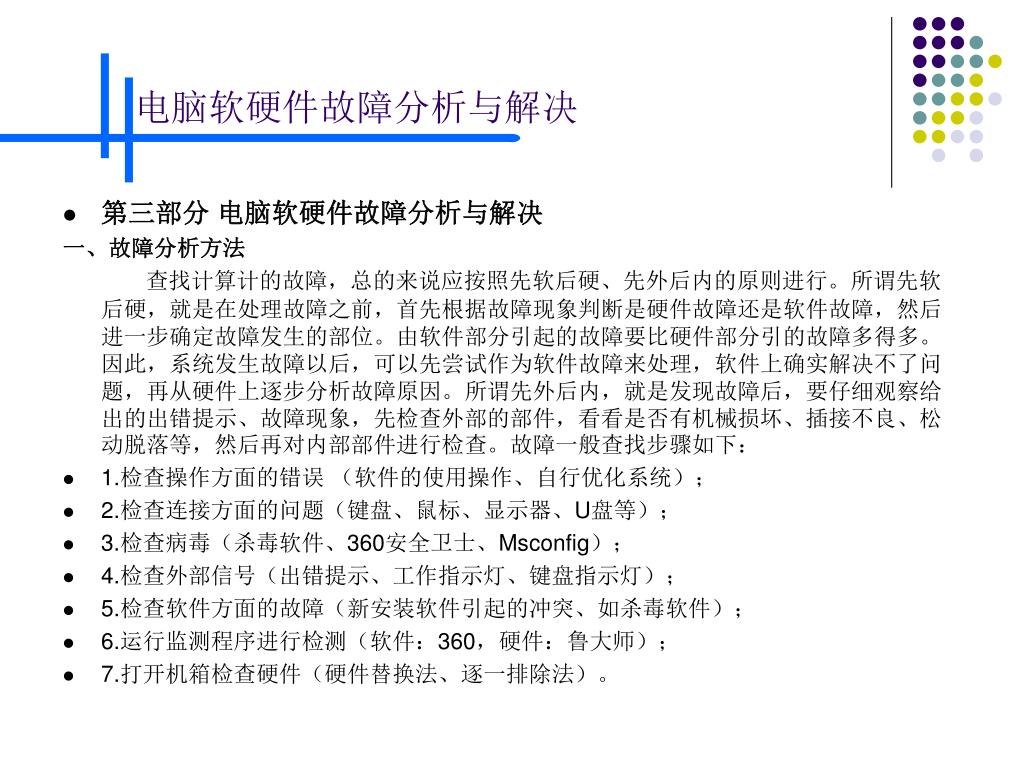

电脑软硬件故障分析与解决 • 第三部分电脑软硬件故障分析与解决一、故障分析方法查找计算计的故障，总的来说应按照先软后硬、先外后内的原则进行。所谓先软后硬，就是在处理故障之前，首先根据故障现象判断是硬件故障还是软件故障，然后进一步确定故障发生的部位。由软件部分引起的故障要比硬件部分引的故障多得多。因此，系统发生故障以后，可以先尝试作为软件故障来处理，软件上确实解决不了问题，再从硬件上逐步分析故障原因。所谓先外后内，就是发现故障后，要仔细观察给出的出错提示、故障现象，先检查外部的部件，看看是否有机械损坏、插接不良、松动脱落等，然后再对内部部件进行检查。故障一般查找步骤如下： • 1.检查操作方面的错误（软件的使用操作、自行优化系统）； • 2.检查连接方面的问题（键盘、鼠标、显示器、U盘等）； • 3.检查病毒（杀毒软件、360安全卫士、Msconfig）； • 4.检查外部信号（出错提示、工作指示灯、键盘指示灯）； • 5.检查软件方面的故障（新安装软件引起的冲突、如杀毒软件）； • 6.运行监测程序进行检测（软件：360，硬件：鲁大师）； • 7.打开机箱检查硬件（硬件替换法、逐一排除法）。

电脑软硬件故障分析与解决 二、软硬件故障分析与解决 ①软件故障软件故障是一种很复杂的现象，不但要观察程序本身和系统本身，更重要的是仔细看所出现的信息，根据信息和故障现象才能查明原因．通常，大部分软件故障处理比较简单，有时多种故障同时出现，使得故障的分析查找有一定的难度。实际上，大部分软件故障均是由于病毒的感染、人为地修改自己不太懂的信息（如CMOS)或者配置不合理而产生的故瘴。分析处理软件故障要用科学的方法，即先将故障分解，然后分清主次，逐个加以处理，直到最终解决系统故障。（1）查看使用说明，检查完整性如果只是个别应用程序出现故障，可以先查看该软件的使用说明书，看看软硬件条件是否满足运行需求，如果满足，还不行，不妨重新安装一遍，安装时注意安装的完整性，不遗漏，注意是否有相互影响的软件等等，逐一分析和排除（2）排查病毒计算机病毒对应用软件和系统软件都会造成影响，当找不到软件故障的具体原因时，不妨从杀毒开始。杀毒前首先下载该杀毒软件的最新病毒库，升级到最新版本，再彻底杀毒，看看能否解决故障。

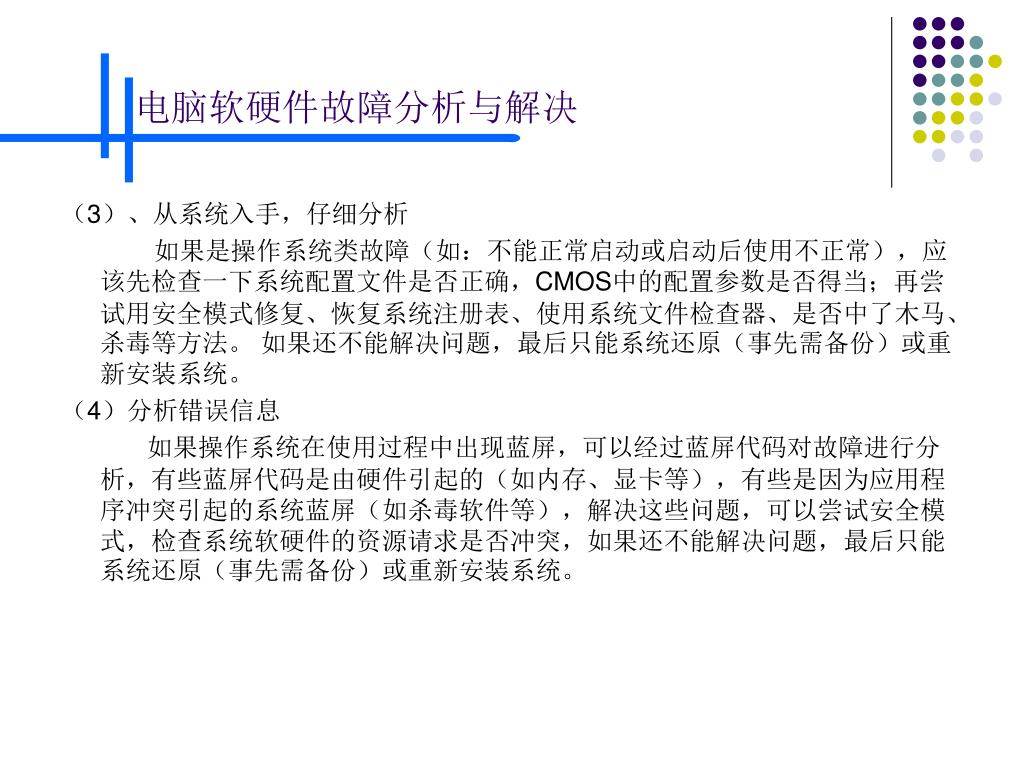

电脑软硬件故障分析与解决 （3）、从系统入手，仔细分析如果是操作系统类故障（如：不能正常启动或启动后使用不正常），应该先检查一下系统配置文件是否正确，CMOS中的配置参数是否得当；再尝试用安全模式修复、恢复系统注册表、使用系统文件检查器、是否中了木马、杀毒等方法。如果还不能解决问题，最后只能系统还原（事先需备份）或重新安装系统。（4）分析错误信息如果操作系统在使用过程中出现蓝屏，可以经过蓝屏代码对故障进行分析，有些蓝屏代码是由硬件引起的（如内存、显卡等），有些是因为应用程序冲突引起的系统蓝屏（如杀毒软件等），解决这些问题，可以尝试安全模式，检查系统软硬件的资源请求是否冲突，如果还不能解决问题，最后只能系统还原（事先需备份）或重新安装系统。

电脑软硬件故障分析与解决 ②硬件故障（1）硬件故障的原因分析 1）.硬件本身质量不佳劣质的材料、非标准的规格尺寸引发的虚焊脱焊，接触不良，连接导线短路断路等。 2）.人为因素影响使用者的习惯和应用水平，如带点插拔设备、设备之间错误的插接、不正确的BIOS参数设置。 3）.使用环境影响温度、湿度、灰尘、电磁干扰、供电质量等方面。 4）.其他影响设备的磨损，硬件的老化。

电脑软硬件故障分析与解决 （2）确定故障原因 1）.先软件后硬件电脑发生故障后，一定要在排除软件方面的原因（例如系统注册表损坏、BIOS参数设置不当、硬盘主引导扇区损坏等）后再考虑硬件原因，否则很容易走弯路。 2）.先外设后主机根据系统报错信息，检查键盘、鼠标、显示器、打印机等外设的连接和工作状态，排除了后再检查主机。 3）.先电源后部件电源功率不足、输出电压电流不正常等都会导致各种故障的发生。 4）.先简单后复杂遇到硬件故障，应从最简单的开始检查，如线缆的连接情况、各种插卡是否存在接触不良的情况等。在进行上述的操作后故障依旧，则应该考虑部件的电路部分或机械部分存在较复杂的故障，对症下药解决硬件故障的方法。

电脑软硬件故障分析与解决 （3）确定问题解决方案 1）.解决软件原因由于软件设置方面的原因导致硬件无法工作，如“问号”的设备无法使用，一般是设备驱动安装不正确，也可能是系统设备的资源冲突引起的。解决方法： ⅰ.排除硬件资源冲突打开设备管理器，双击带“黄色感叹号”的设备，取消“使用自动的设置”并更改设置，分配一段不存在冲突的资源。 ⅱ.使用专用工具对“问号”设备进行检测，利用工具的修复功能进行修复。如：windows优化大师：备份、恢复、修复注册表 Z武器：检测带“问号”的设备，查找准确的驱动程序并安装 2）.专业软件诊断使用专业硬件检测故障的工具软件，检测计算机所有硬件（如CPU、内存、主板、硬盘等）的运行情况，检测硬件运行温度，并生成详尽的报告信息，以便寻找故障原因和排除故障。

电脑软硬件故障分析与解决 3）.外在因素诊断通过看、听、摸、嗅等方式检查比较明显的故障。例如BIOS报警声；观察电源内是否有火花、硬盘是否有异常声音；检查各种插头是否松动、线缆是否破损、断线或碰线；主板上的元件是否发烫、烧焦、断裂、脱焊虚焊；各种风扇是否运转正常等。有的故障现象时隐时现，可用橡皮榔头轻敲有关元件，观察故障现象的变化情况，以确定故障位置。 4）.硬件替换法确定故障位置后，可对怀疑的部件或线缆重新插拔，排除松动或者接触不良等原因。如不能解决，则采用相同型号或者规格的硬件进行替换，以确定是硬件或者插槽的问题。 5）.逐一排除法机器开机无任何显示和报警信息，应用上述无法判断故障发生的原因，应采用最小系统法进行诊断，即只安装主板、CPU、内存、显卡。如不能正常工作，逐一替换故障的部件，如果能正常工作，再接硬盘，逐步找出引发故障的原因部件。
