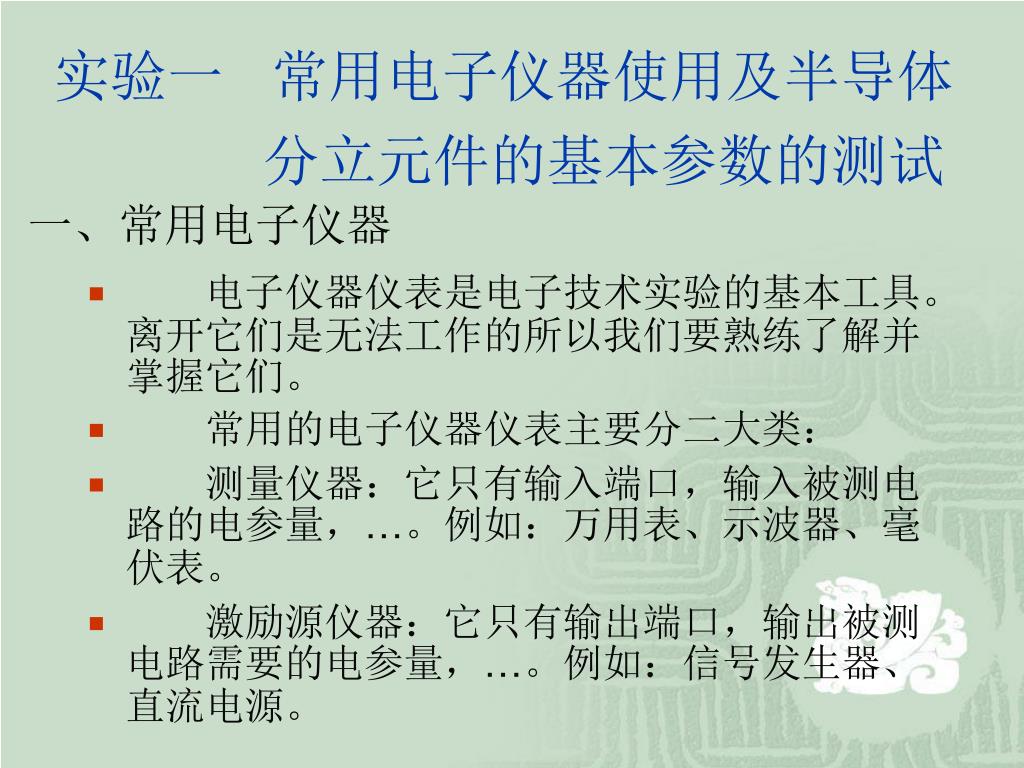

  1. 实验一 常用电子仪器使用及半导体 分立元件的基本参数的测试 • 　　电子仪器仪表是电子技术实验的基本工具。离开它们是无法工作的所以我们要熟练了解并掌握它们。 • 　　常用的电子仪器仪表主要分二大类： • 　　测量仪器：它只有输入端口，输入被测电路的电参量，…。例如：万用表、示波器、毫伏表。 • 　　激励源仪器：它只有输出端口，输出被测电路需要的电参量，…。例如：信号发生器、直流电源。 一、常用电子仪器

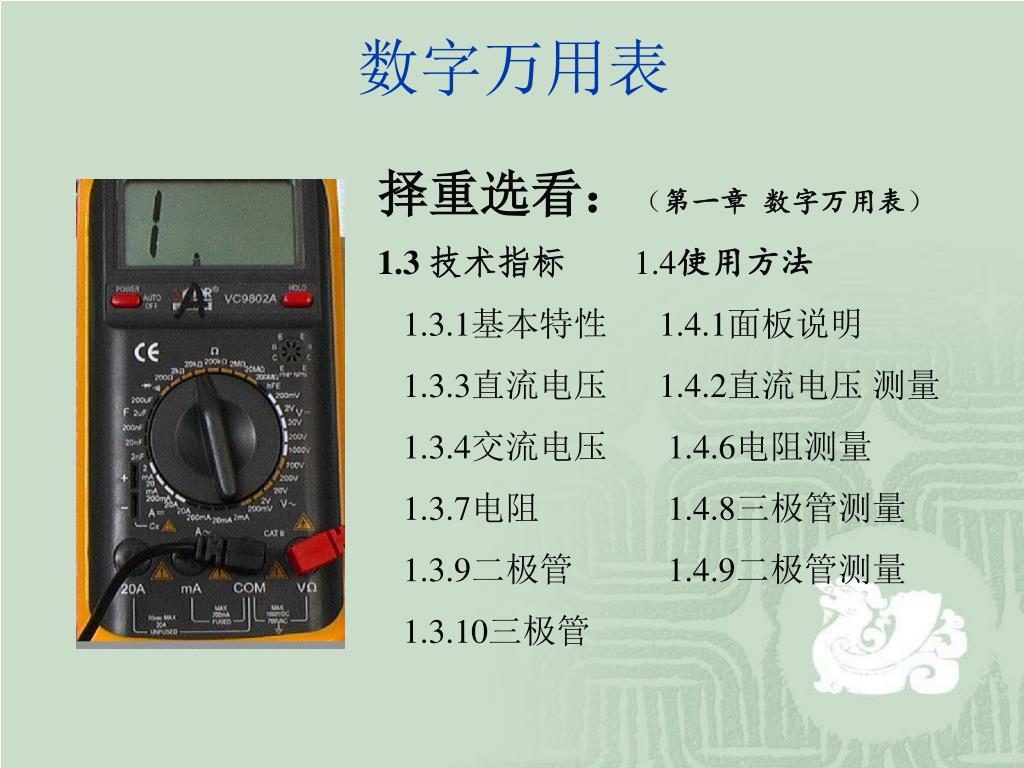

  2. 数字万用表 择重选看：（第一章 数字万用表） 1.3 技术指标1.4使用方法 1.3.1基本特性 1.4.1面板说明 1.3.3直流电压 1.4.2直流电压 测量 1.3.4交流电压 1.4.6电阻测量 1.3.7电阻 1.4.8三极管测量 1.3.9二极管 1.4.9二极管测量 1.3.10三极管

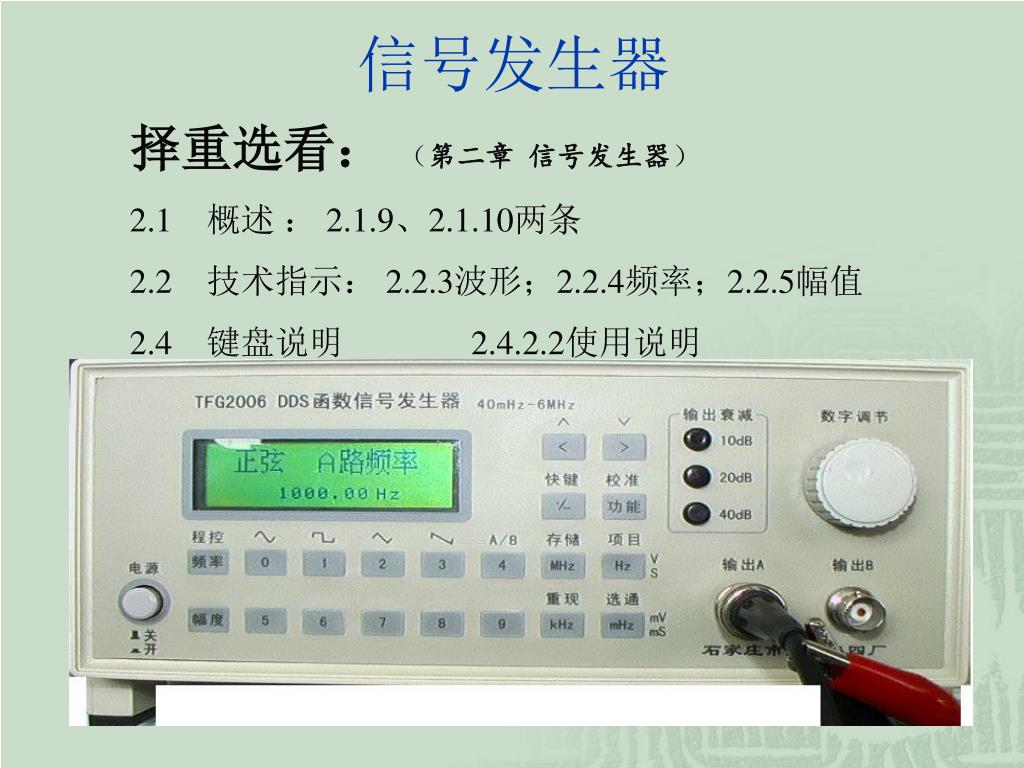

  3. 信号发生器 择重选看： （第二章 信号发生器） 2.1　概述 ： 2.1.9、2.1.10两条 2.2　技术指示： 2.2.3波形；2.2.4频率；2.2.5幅值 2.4　键盘说明 2.4.2.2使用说明

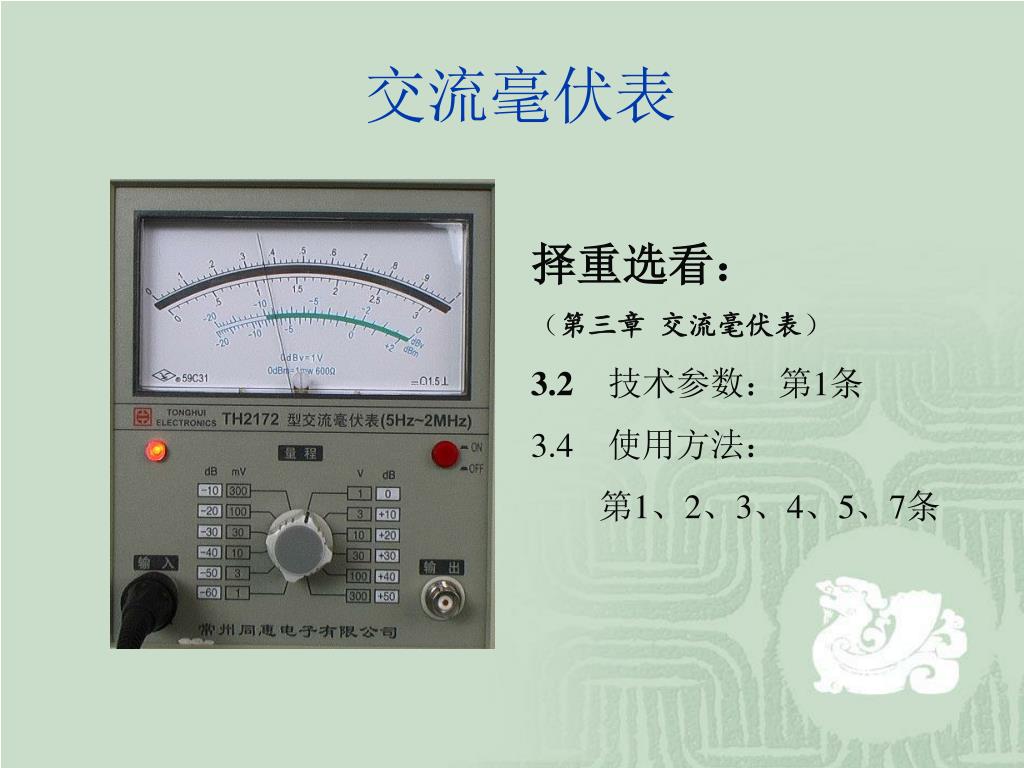

  4. 交流毫伏表 择重选看： （第三章 交流毫伏表） 3.2技术参数：第1条 3.4　使用方法： 　　第1、2、3、4、5、7条

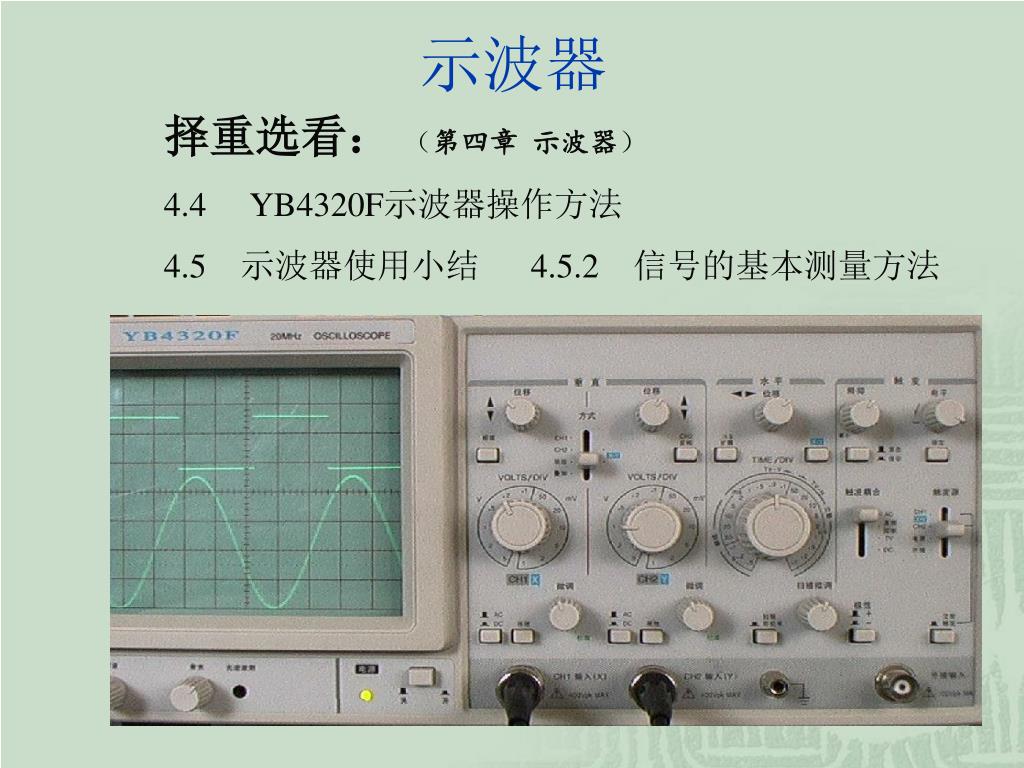

  5. 示波器 择重选看： （第四章 示波器） 4.4 YB4320F示波器操作方法 4.5　示波器使用小结 4.5.2　信号的基本测量方法

  6. 接插件板(实验板) 电源区 变压/整流/滤波实验区 双路直流信号源 串联稳压电路实验区 电位器组 集成稳压实验区 集成运放实验区 功率放大实验区 分立元件电路实验区 实验箱

  7. 二 、 半导体分立元件的基本参数的测试 • （1）二极管测试 • （2）三极管测试 • （3）电阻测试 • （4）实验板测试

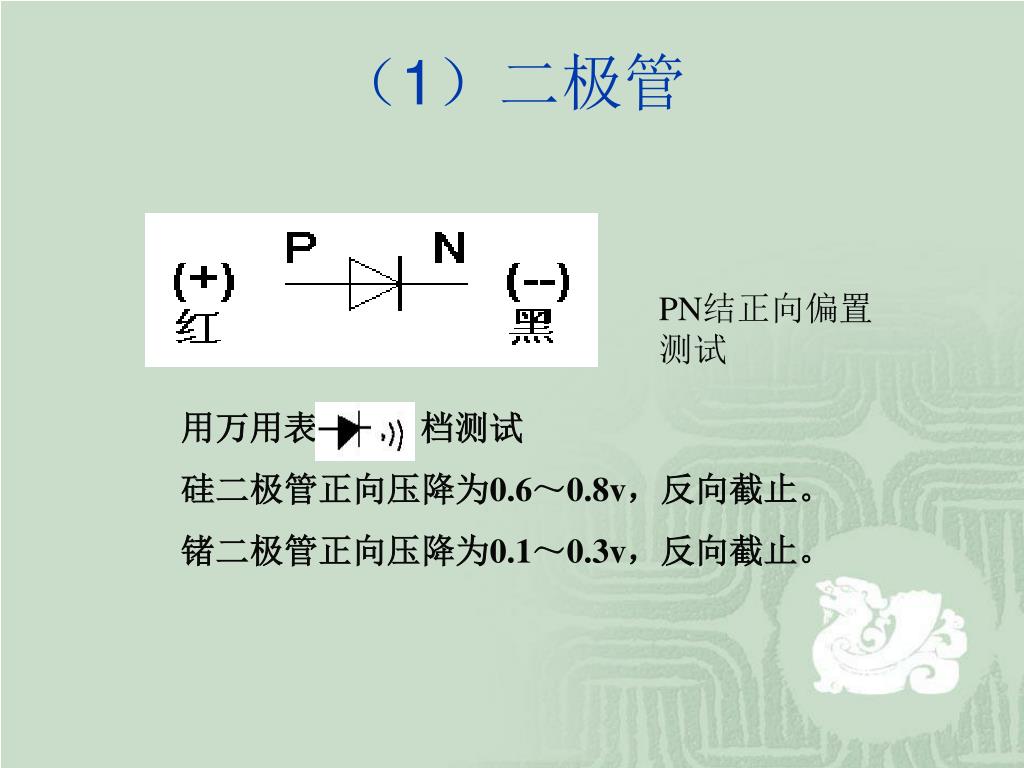

  8. （1）二极管 PN结正向偏置测试 用万用表 档测试 硅二极管正向压降为0.6～0.8v，反向截止。 锗二极管正向压降为0.1～0.3v，反向截止。

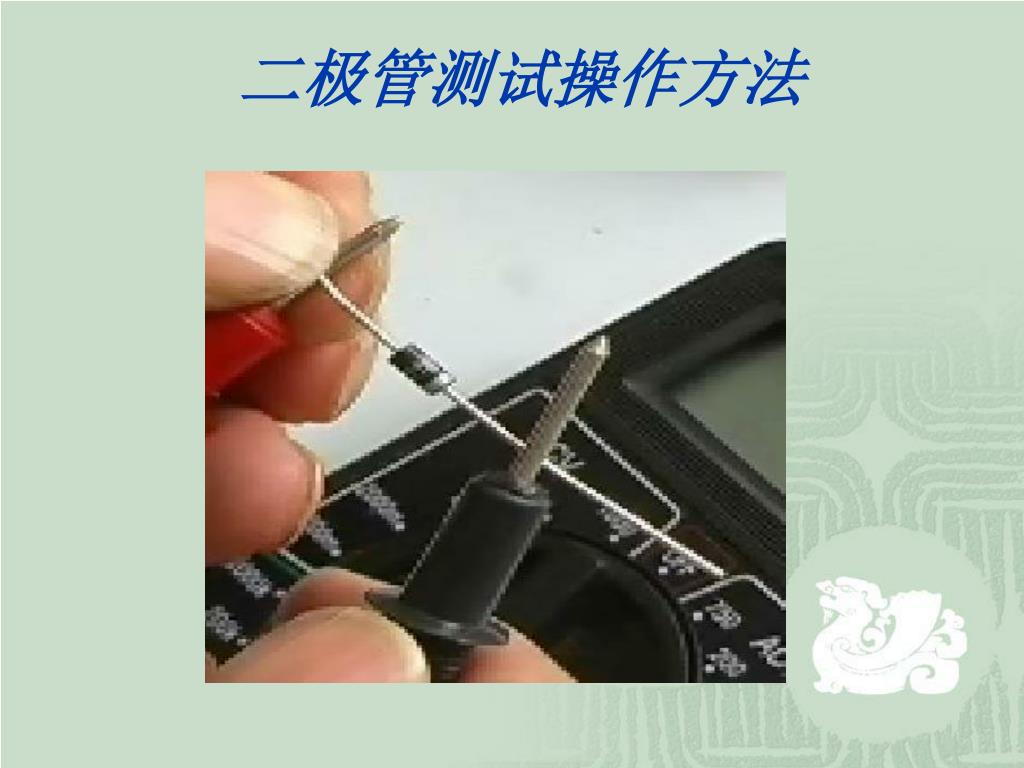

  9. 二极管测试操作方法

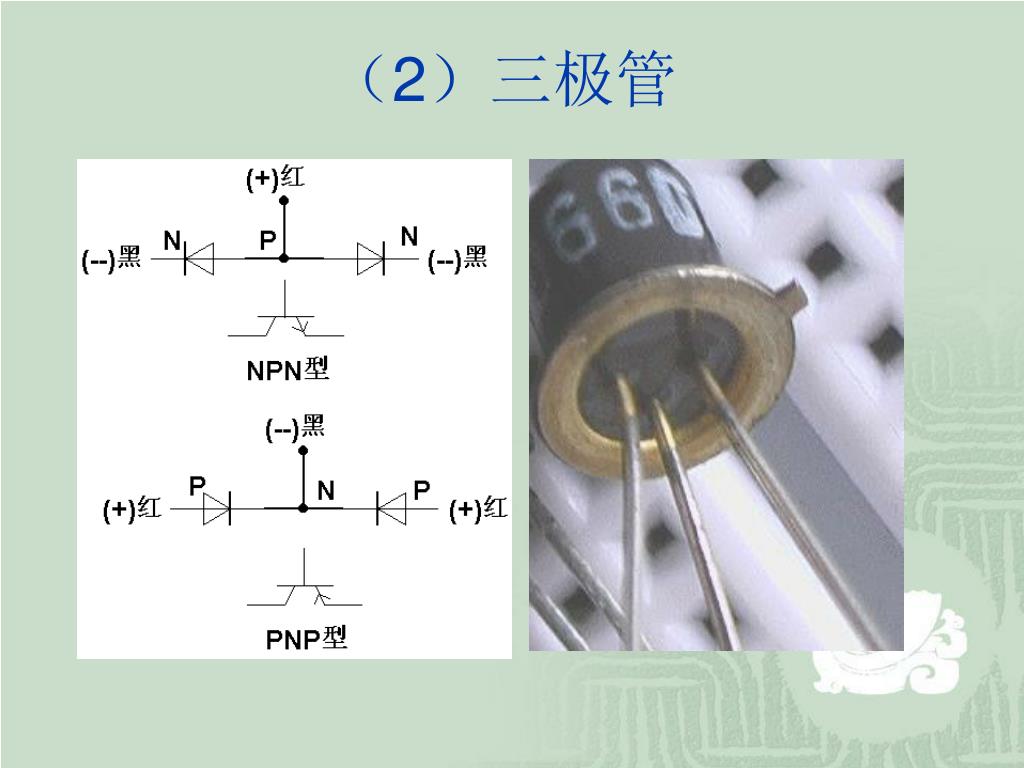

  10. （2）三极管

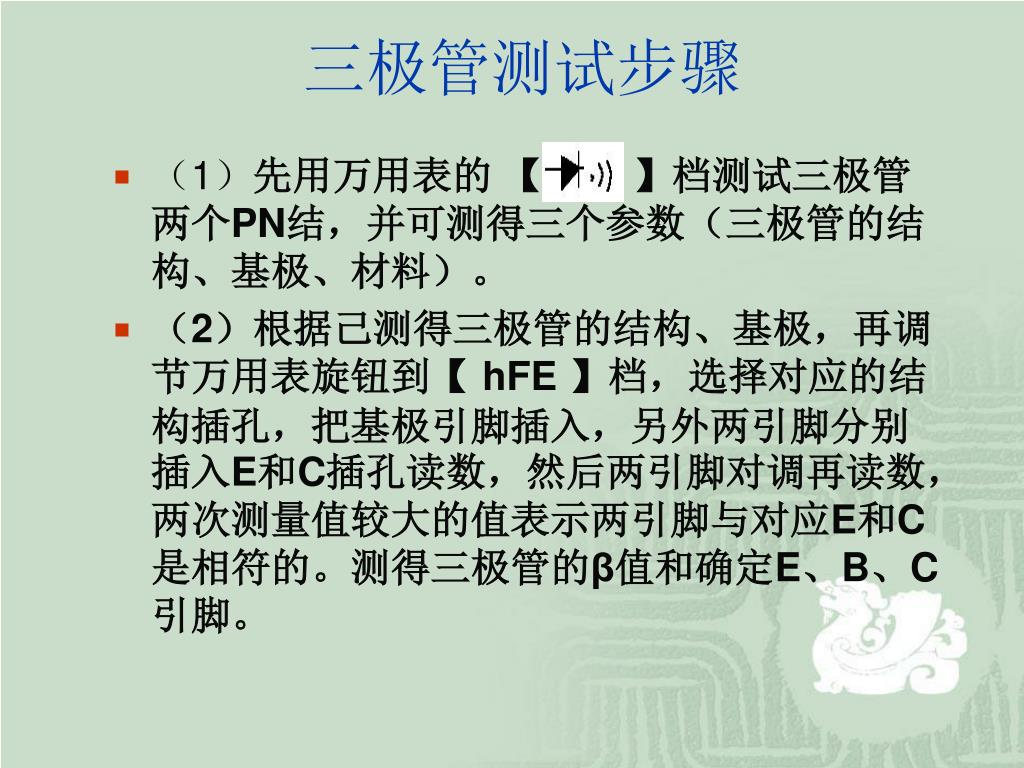

  11. 三极管测试步骤 • （1）先用万用表的 【 】档测试三极管两个PN结，并可测得三个参数（三极管的结构、基极、材料）。 • （2）根据己测得三极管的结构、基极，再调节万用表旋钮到【 hFE 】档，选择对应的结构插孔，把基极引脚插入，另外两引脚分别插入E和C插孔读数，然后两引脚对调再读数，两次测量值较大的值表示两引脚与对应E和C是相符的。测得三极管的β值和确定E、B、C引脚。

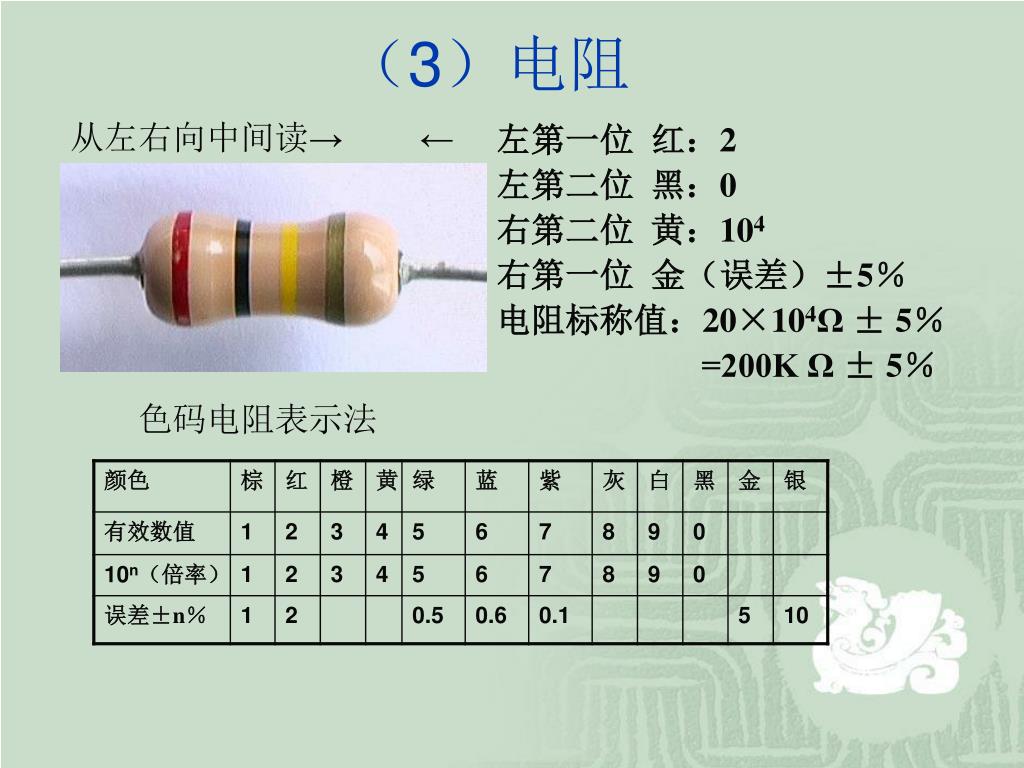

  12. （3）电阻 从左右向中间读→ ← 左第一位 红：2 左第二位 黑：0 右第二位 黄：104 右第一位 金（误差）±5％ 电阻标称值：20×104Ω ± 5％ =200K Ω ± 5％ 色码电阻表示法

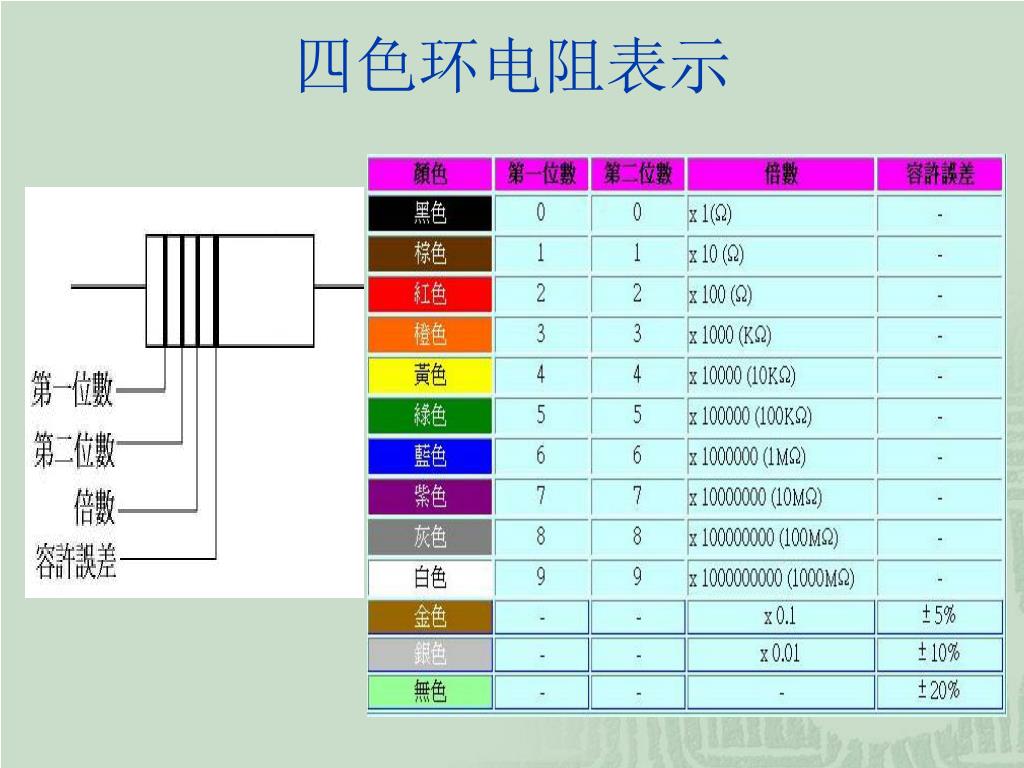

  13. 四色环电阻表示

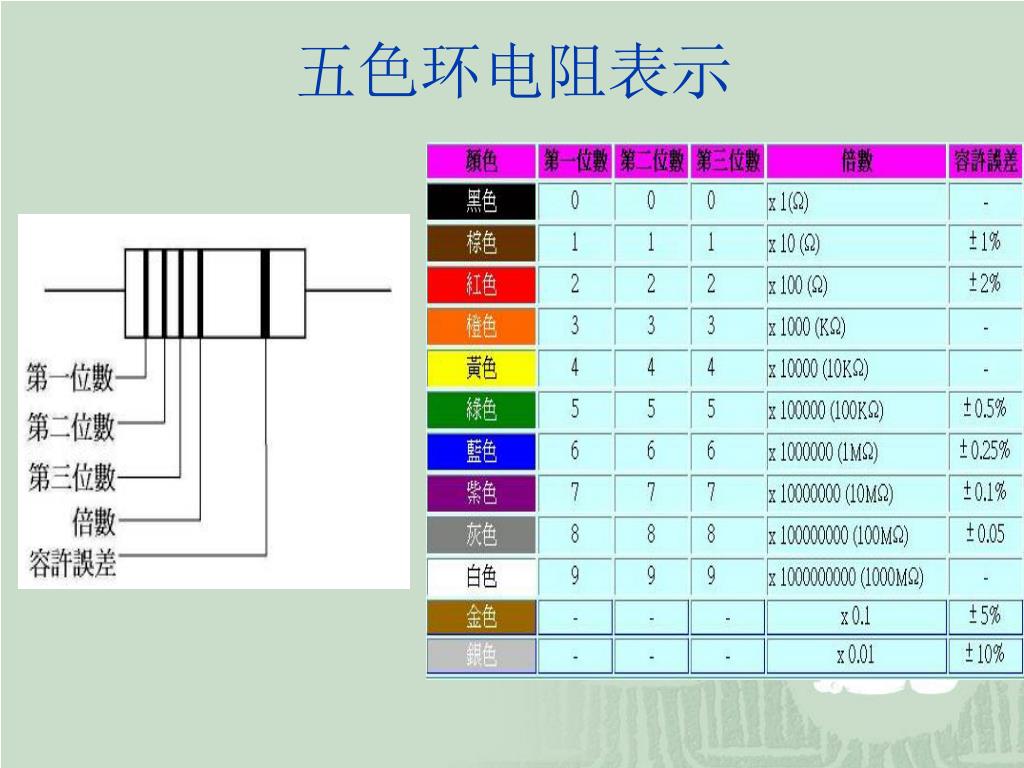

  14. 五色环电阻表示

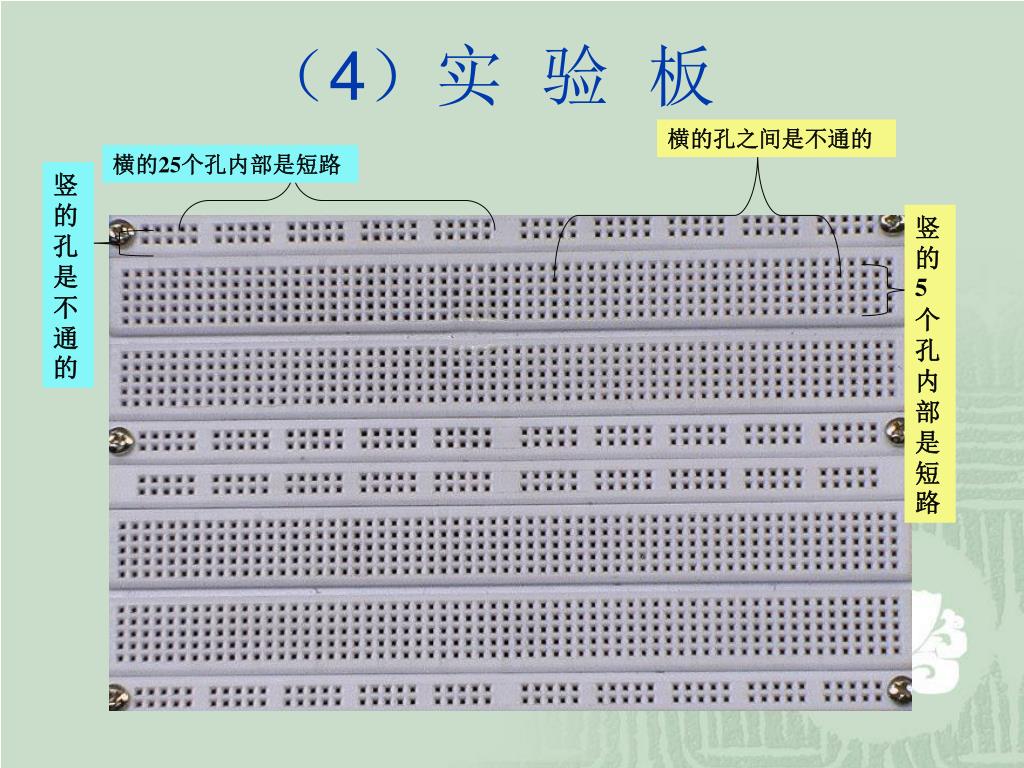

  15. （4）实 验 板 横的孔之间是不通的 横的25个孔内部是短路 竖的孔是不通的 竖的5个孔内部是短路

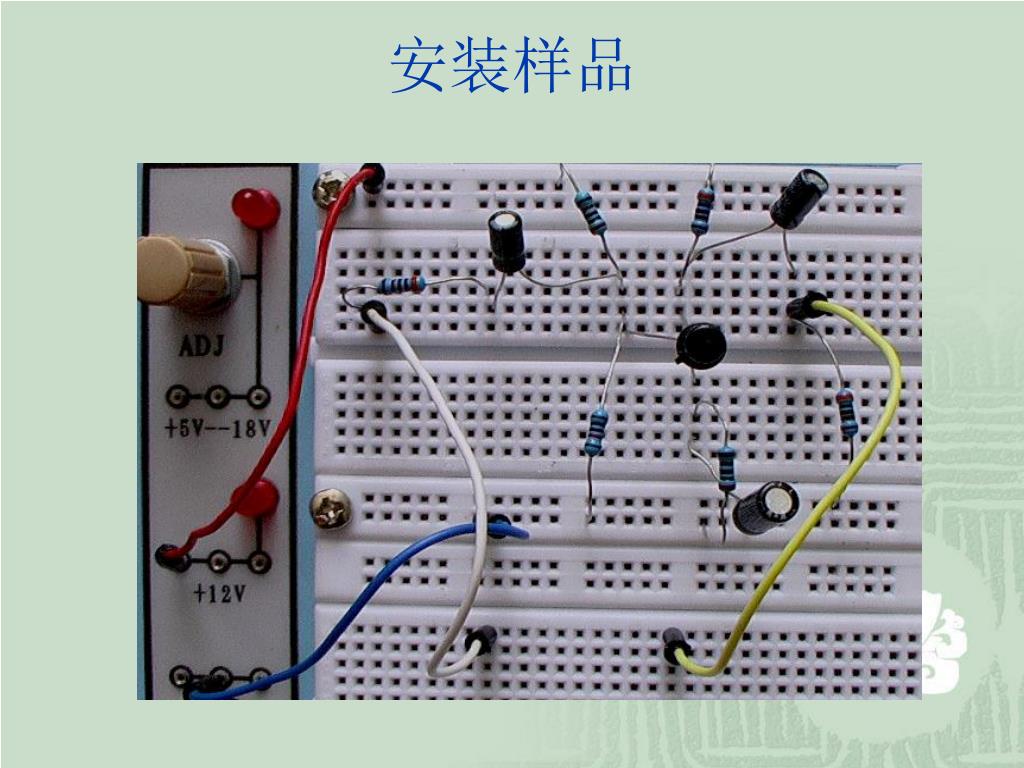

  16. 安装样品
