  1. 아네스트이와타세기공기압축기 소개 ANEST IWATA SEGI Corporation

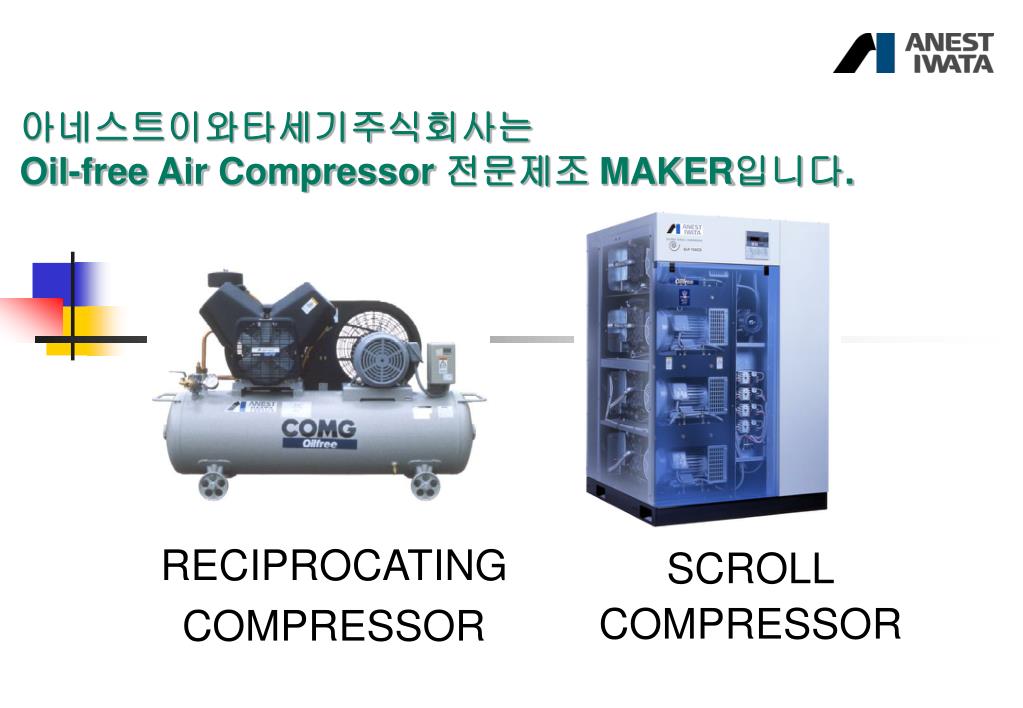

  2. 아네스트이와타세기주식회사는Oil-free Air Compressor 전문제조 MAKER입니다. SCROLL COMPRESSOR RECIPROCATING COMPRESSOR

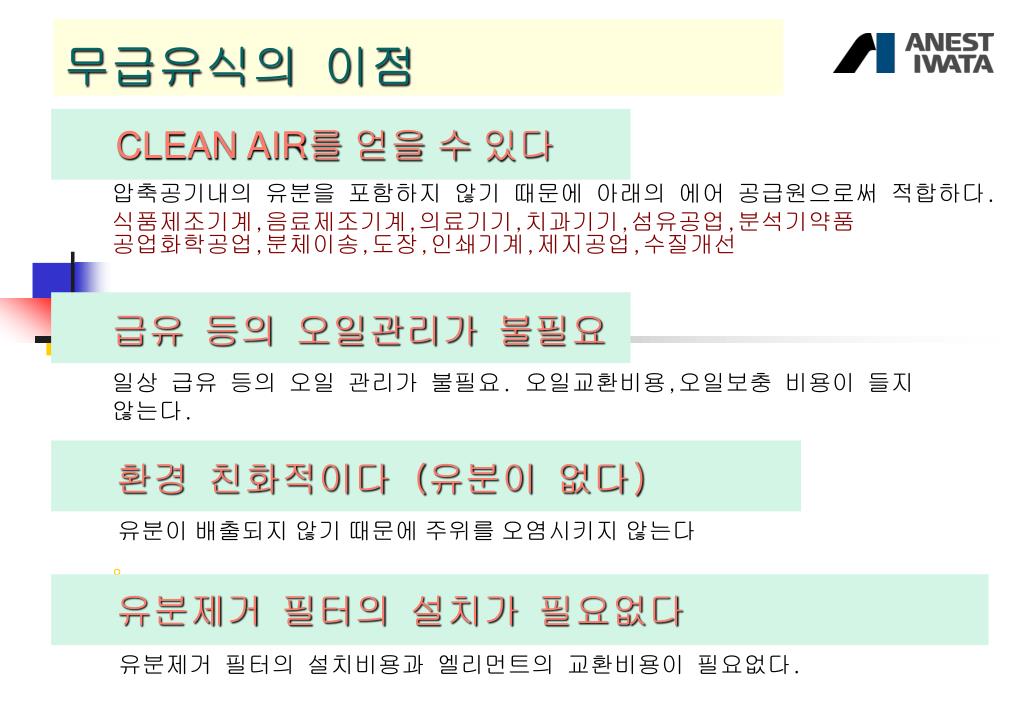

  3. CLEAN AIR를 얻을 수 있다 무급유식의 이점 급유 등의 오일관리가 불필요 일상 급유 등의 오일 관리가 불필요. 오일교환비용,오일보충 비용이 들지 않는다. 압축공기내의 유분을 포함하지 않기 때문에 아래의 에어 공급원으로써 적합하다. 식품제조기계,음료제조기계,의료기기,치과기기,섬유공업,분석기약품 공업화학공업,분체이송,도장,인쇄기계,제지공업,수질개선 환경 친화적이다（유분이 없다) 유분이 배출되지 않기 때문에 주위를 오염시키지 않는다 。 유분제거 필터의 설치가 필요없다 유분제거 필터의 설치비용과 엘리먼트의 교환비용이 필요없다.

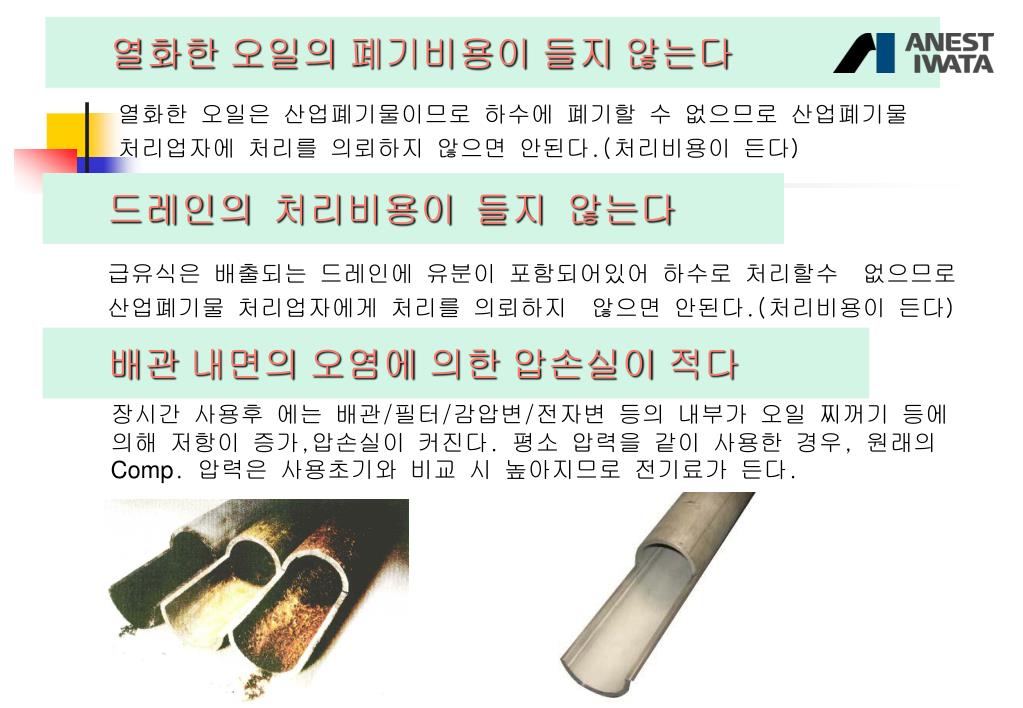

  4. 열화한 오일의 폐기비용이 들지 않는다 열화한 오일은 산업폐기물이므로 하수에 폐기할 수 없으므로 산업폐기물 처리업자에 처리를 의뢰하지 않으면 안된다.(처리비용이 든다） 드레인의 처리비용이 들지 않는다 급유식은 배출되는 드레인에 유분이 포함되어있어 하수로 처리할수 없으므로 산업폐기물 처리업자에게 처리를 의뢰하지 않으면 안된다.(처리비용이 든다） 배관 내면의 오염에 의한 압손실이 적다 장시간 사용후 에는 배관/필터/감압변/전자변 등의 내부가 오일 찌꺼기 등에 의해 저항이 증가,압손실이 커진다. 평소 압력을 같이 사용한 경우, 원래의 Comp. 압력은 사용초기와 비교 시 높아지므로 전기료가 든다.

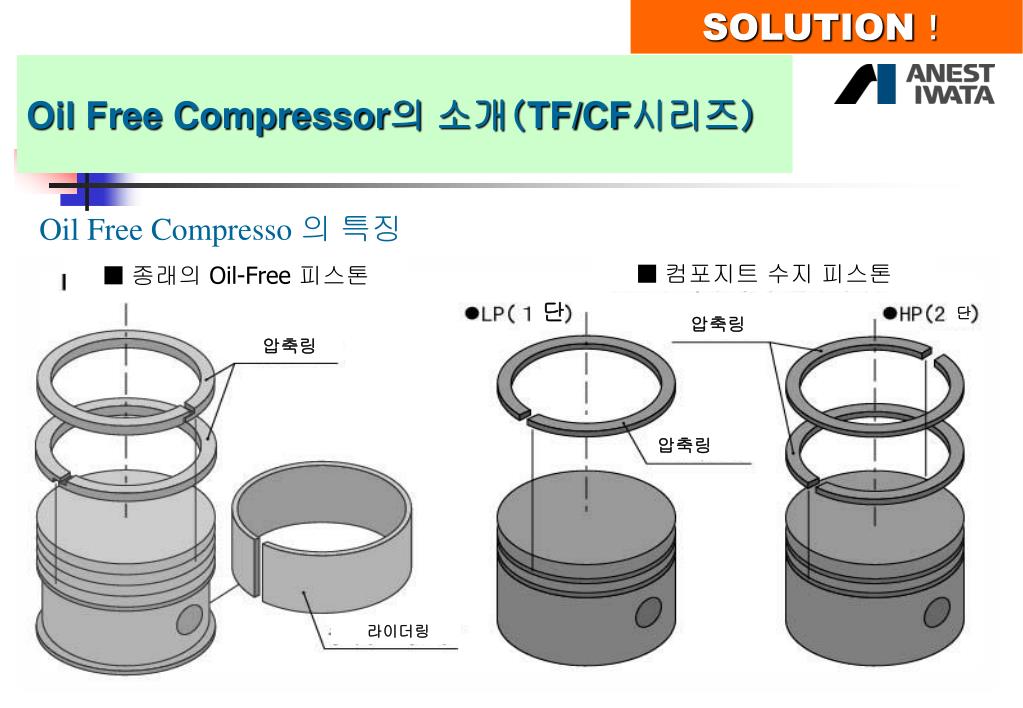

  5. SOLUTION！ Oil Free Compressor의 소개（TF/CF시리즈） Oil Free Compresso 의 특징 ■ 컴포지트 수지 피스톤 ■ 종래의 Oil-Free 피스톤 단 단 압축링 압축링 압축링 라이더링

  6. Scroll Compressor의 소개SLP 시리즈

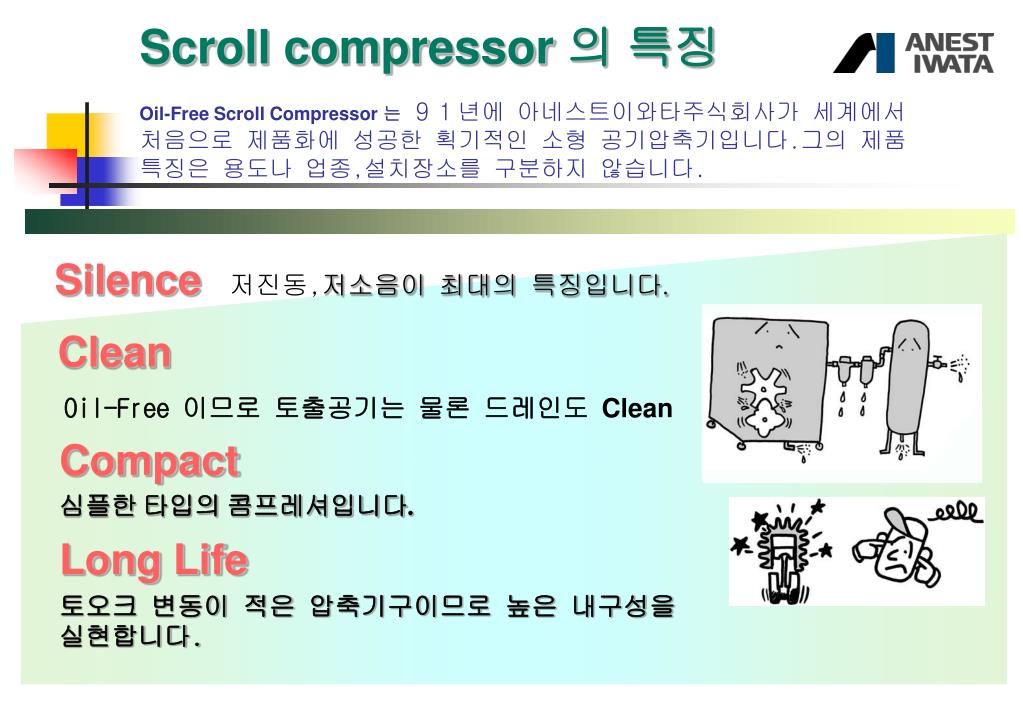

  7. Scroll compressor의 특징Oil-Free Scroll Compressor 는 ９１년에 아네스트이와타주식회사가 세계에서 처음으로 제품화에 성공한 획기적인 소형 공기압축기입니다.그의 제품 특징은 용도나 업종,설치장소를 구분하지 않습니다. Silence저진동,저소음이 최대의 특징입니다. Clean Oil-Free 이므로 토출공기는 물론 드레인도 Clean Compact 심플한 타입의 콤프레셔입니다. Long Life 토오크 변동이 적은 압축기구이므로 높은 내구성을 실현합니다.

  8. Scroll compressor최대특징 피스톤 탱크 마운트 低騒音 스크류 피스톤 패키지 80dB：지하철의 차내(창을 열었을때) 70dB：시끄러운 사무실 60dB：승용차 안, 보통의 대화 50dB：일반적인 사무실 40dB：도서관, 한낮의 주택가 스크롤 dB 마력 1 ～ 20마력의 압축기로 압도적인 낮은 소음레벨

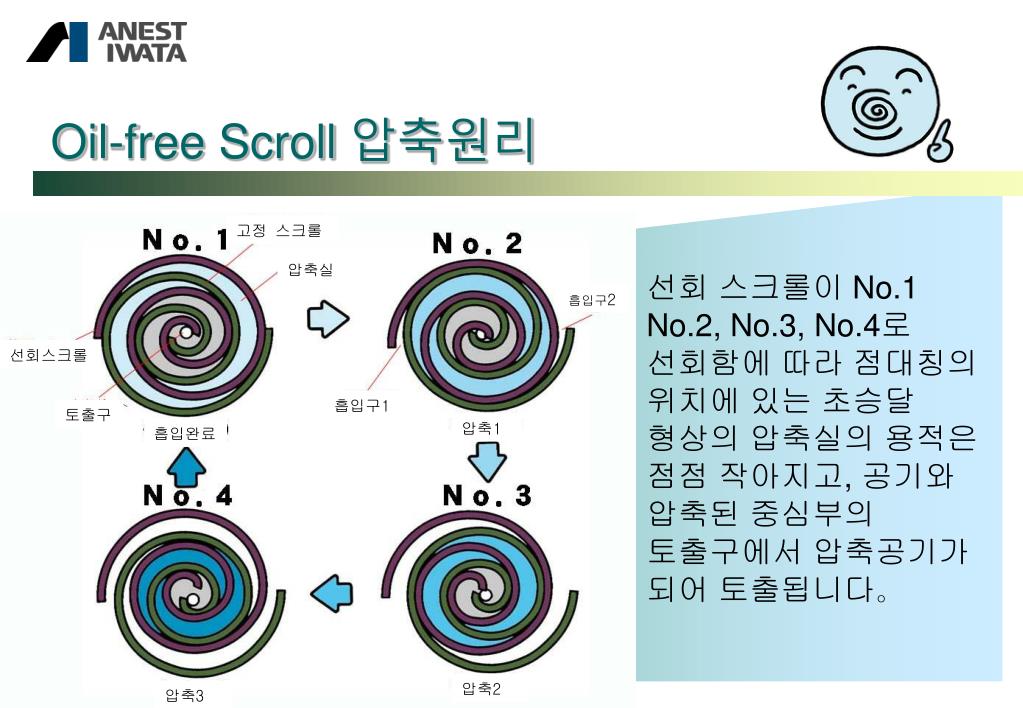

  9. Oil-free Scroll 압축원리 고정 스크롤 압축실 선회 스크롤이 No.1No.2, No.3, No.4로 선회함에 따라 점대칭의 위치에 있는 초승달 형상의 압축실의 용적은 점점 작아지고, 공기와 압축된 중심부의 토출구에서 압축공기가 되어 토출됩니다。 흡입구2 선회스크롤 흡입구1 토출구 압축1 흡입완료 압축2 압축3

  10. Tip Seals의 기구1 축방향의 빈공간을Tip seal에 의해 누설을 방지 Tip seal은 차압으로 들어올릴수있다. FS 차압으로 들어올릴수있다 P1 P2 P3 중앙 측면과 낮은면의 누설을 방지 OS Tip seal P3<P2<P1 SL단면도

  11. Tip Seal 作用 Lap Shape 고압 저압 Side rip Bottom rip Tip Seals 의 기구2 1.반경방향빈공간에서의 누설⇒가공정밀도 UP 2.축방향빈공간에서의 누설⇒Rip 달린 Tip Seal（PAT.Ｎｏ.1996508）

  12. Scroll Compressor 의 특징에너지 절감

  13. Tandem controlSLPS-55/75 ◎교대운전으로 공기압축기의 긴 수명화 ◎사용공기량에 따라서 최적운전대수를 자동선택합니다. ◎만일에 、일부의 본체가 파손되어도 다른 본체가 대체 운전됩니다. ◎순차기동（약2초간격）으로 부하경감 【tandem operation】 Operating panel Motor Air intake Air end

  14. Multicontrol SystemSLPS-110/150 ◎각 압축기의 운전시간은 로터리 제어에 의해 운전시간이 치우치지 않도록 균일화 합니다. ◎사용 공기량에 따라 최적운전대수를 자동 선택합니다. ◎만일에 일부의 본체가 파손되어도 다른 본체가 대체 운전합니다. ◎순차기동으로 부하경감 Operating panel Air intake Dryer Motor Air end

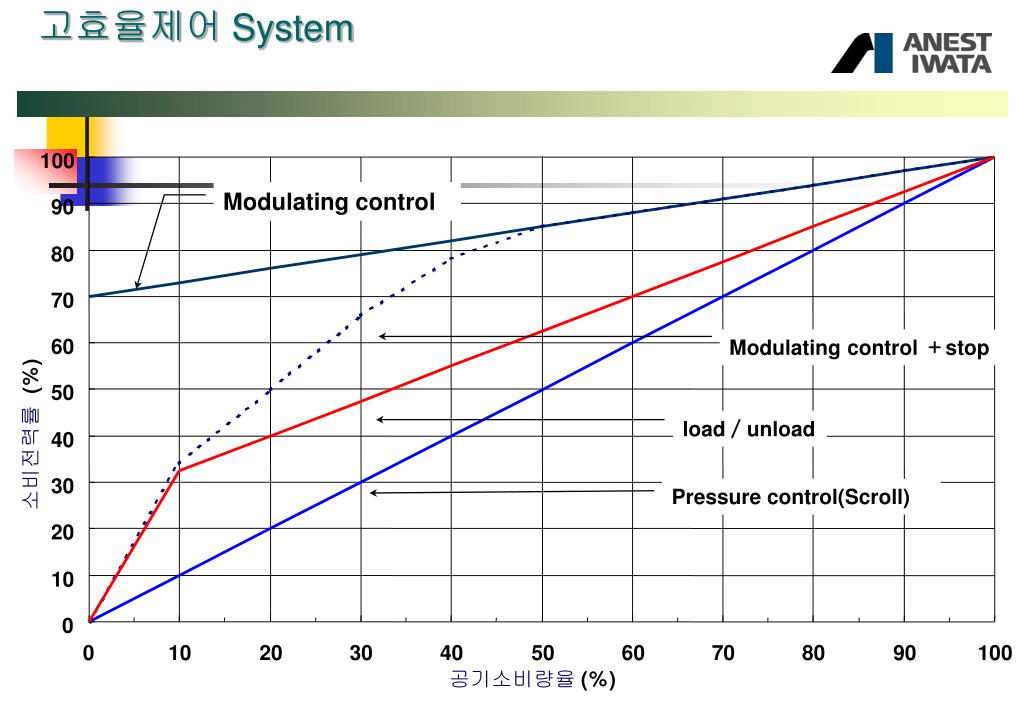

  15. 100 90 80 70 60 50 40 30 20 10 0 0 10 20 30 40 50 60 70 80 90 100 공기소비량율(％) 고효율제어 System Modulating control Modulating control ＋stop load／unload 소비전력률(％) Pressure control(Scroll)

  16. 전기료 비교표(40HP x 1)

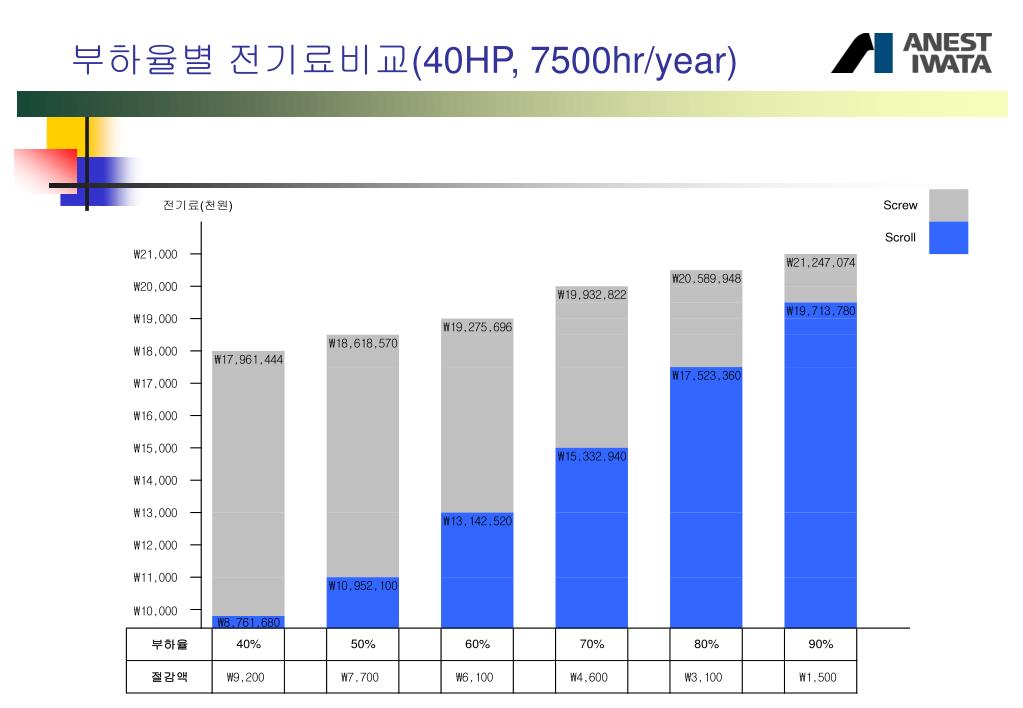

  17. 부하율별 전기료비교(40HP, 7500hr/year)

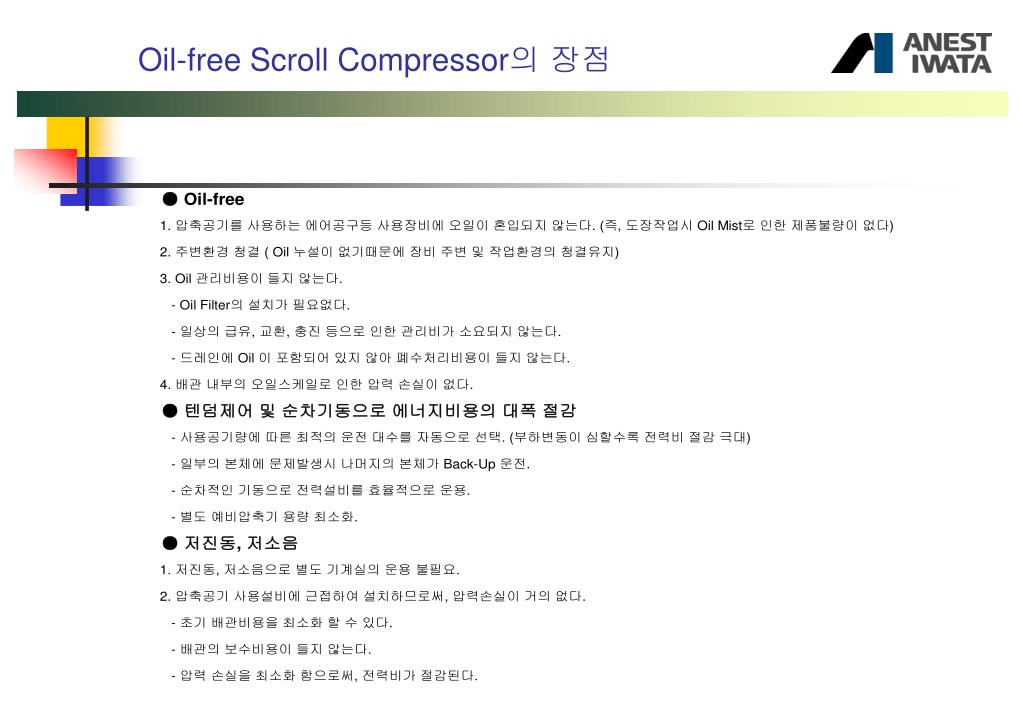

  18. Oil-free Scroll Compressor의 장점
