§16-3 结构施工图

§16-3 结构施工图. 概述 房屋主要是由基础、墙、柱、梁、楼板和屋面板（屋盖）等组成。他们组成房屋的骨架，承受各种外力和载荷。这种骨架称为房屋的结构。组成骨架的梁、柱、板等称为构件。 表达承重构件的类型、形状、材料、大小及平面布置的图样称为结构施工图。 结构施工图中，构件用代号标注，代号是用构件名称的第一个拼音字母表示。各种构件的代号如下：. 结构施工图主要包括：. 1 、基础图（包括基础平面图和基础断面详图） 2 、楼层（楼盖）结构布置平面图 3 、梁、板、柱等钢筋混凝土构件配筋图 一、基础图 1 、什么是基础 2 、 基础的形式

reeves
Download Presentation

§16-3 结构施工图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

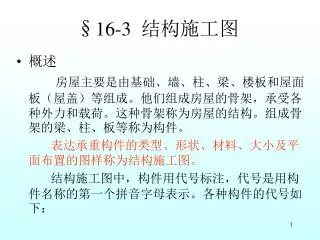

  1. §16-3 结构施工图 • 概述 房屋主要是由基础、墙、柱、梁、楼板和屋面板（屋盖）等组成。他们组成房屋的骨架，承受各种外力和载荷。这种骨架称为房屋的结构。组成骨架的梁、柱、板等称为构件。 表达承重构件的类型、形状、材料、大小及平面布置的图样称为结构施工图。 结构施工图中，构件用代号标注，代号是用构件名称的第一个拼音字母表示。各种构件的代号如下：

  2. 结构施工图主要包括： 1、基础图（包括基础平面图和基础断面详图） 2、楼层（楼盖）结构布置平面图 3、梁、板、柱等钢筋混凝土构件配筋图 一、基础图 1、什么是基础 2、基础的形式 3、有关基础的几个名词 4、基础平面图的形成及作用 5、基础平面图的内容及阅读 6、基础断面图 接下页

  3. 二、楼层结构布置平面图 1、楼层结构布置平面图的形成 2、作用： 表明每层的梁、柱、板、墙等承重构件的平面布置情况或现浇楼板的构造与配筋情况以及这些构件之间的结构关系。 3、楼盖的类型 (1)预制楼板 (2)现浇楼板 4、看预制楼盖结构布置平面图应弄清楚以下问题 (1)构件代号的含义 (2)预制板代号的含义(类型及尺寸大小）（例）

  4. 宽度代号（分1、2、3） 1—1200；2—600；3—500 跨度 在荷能力代号（分A、B、C、D） A=1.5Kpa； B=2.0Kpa； C=2.5Kpa； D=3.0Kpa； • 现浇楼面一般要表明：支撑楼面的墙及其轴线，现浇梁的位置及其支撑情况，现浇梁的配筋情况。平面图上把每一种钢筋躺平画出，并注明间距。 7Y-KB36-3A • 5、现浇楼板钢筋布置图 • • 钢筋的布置位置及弯钩的方向： 钢筋画法

  5. 阅读举例

  6. 返回46页

  7. 返回46页

  8. 返回46页

  9. 返回
