第八章 三相异步电动机的基本控制

第八章 三相异步电动机的基本控制. 第一节 起动控制 第二节 正反转控制. 8.1 起动控制. 1 ．直接起动控制电路如图 8.1 所示. QS 为闸刀开关，在电路中起隔离开关作用； FU 为熔断器，起短路保护作用； FR 为热继电器，起过载保护作用； M 为三相交流异步电动机，是直接起动控制电 路的控制对象； SBstP 为动断按钮，也称停止按钮； SBst 为动合按钮，也称起动按钮； KM 为接触器，其主触点控制电动机的起动和停止。. 图 8.1 直接起动控制电路.

reese-norman
Download Presentation

第八章 三相异步电动机的基本控制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第八章 三相异步电动机的基本控制 第一节 起动控制 第二节 正反转控制

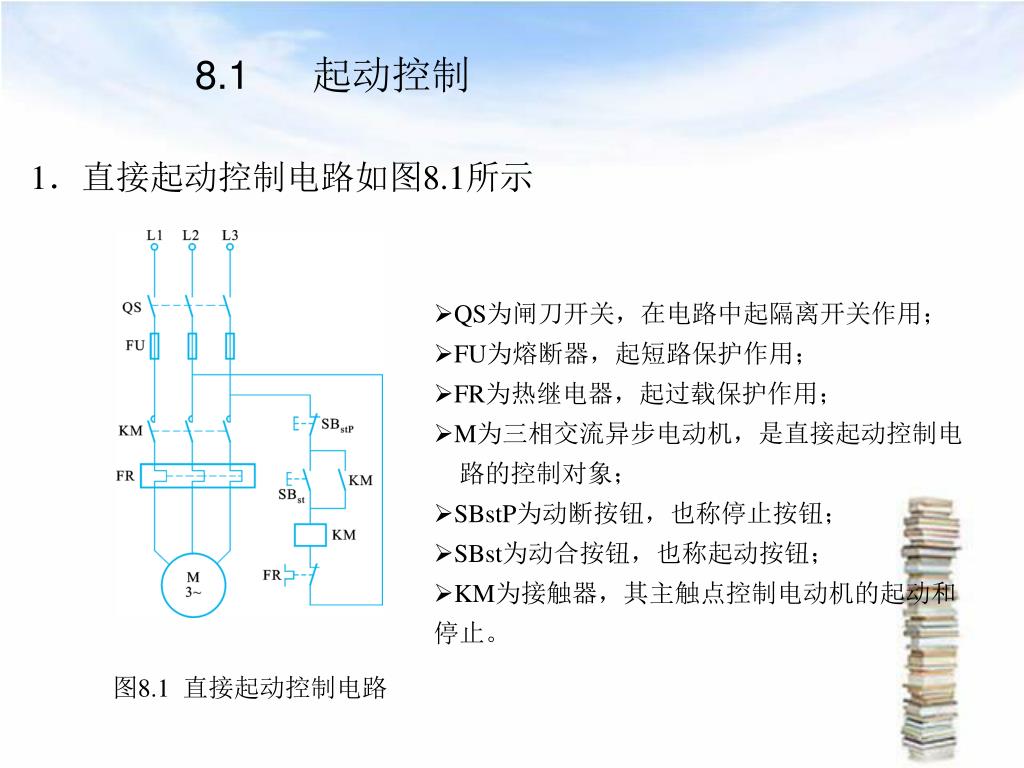

  2. 8.1起动控制 1．直接起动控制电路如图8.1所示 • QS为闸刀开关，在电路中起隔离开关作用； • FU为熔断器，起短路保护作用； • FR为热继电器，起过载保护作用； • M为三相交流异步电动机，是直接起动控制电 路的控制对象； • SBstP为动断按钮，也称停止按钮； • SBst为动合按钮，也称起动按钮； • KM为接触器，其主触点控制电动机的起动和停止。 图8.1 直接起动控制电路

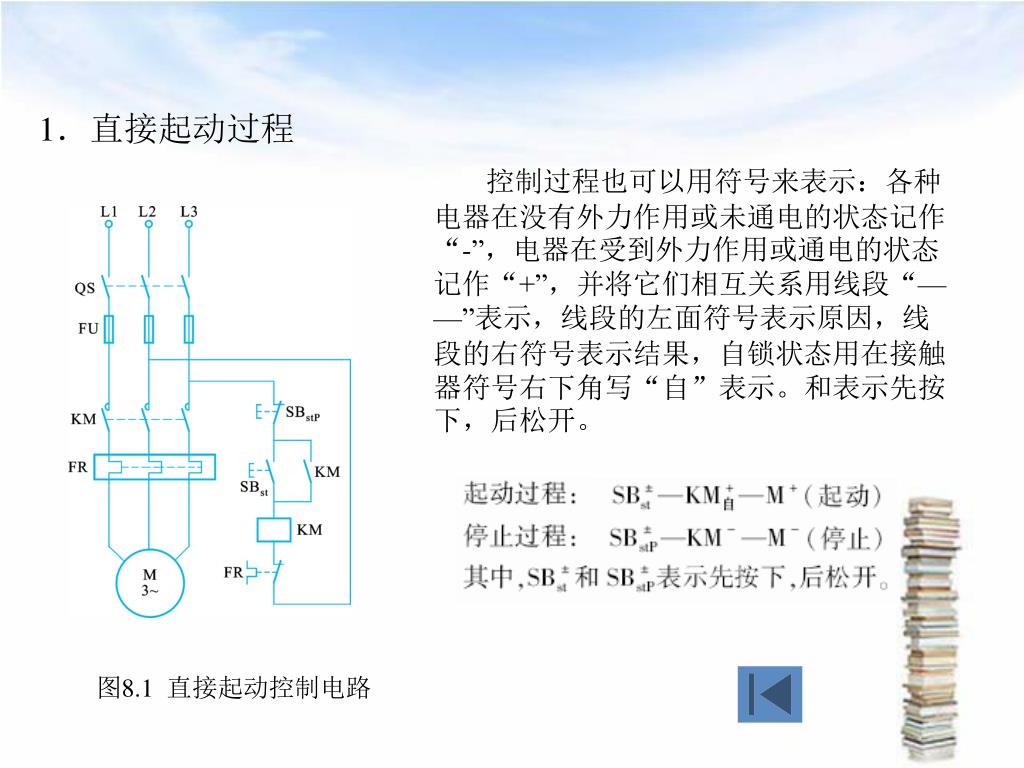

  3. 1．直接起动过程 控制过程也可以用符号来表示：各种电器在没有外力作用或未通电的状态记作“-”，电器在受到外力作用或通电的状态记作“+”，并将它们相互关系用线段“——”表示，线段的左面符号表示原因，线段的右符号表示结果，自锁状态用在接触器符号右下角写“自”表示。和表示先按下，后松开。 图8.1 直接起动控制电路

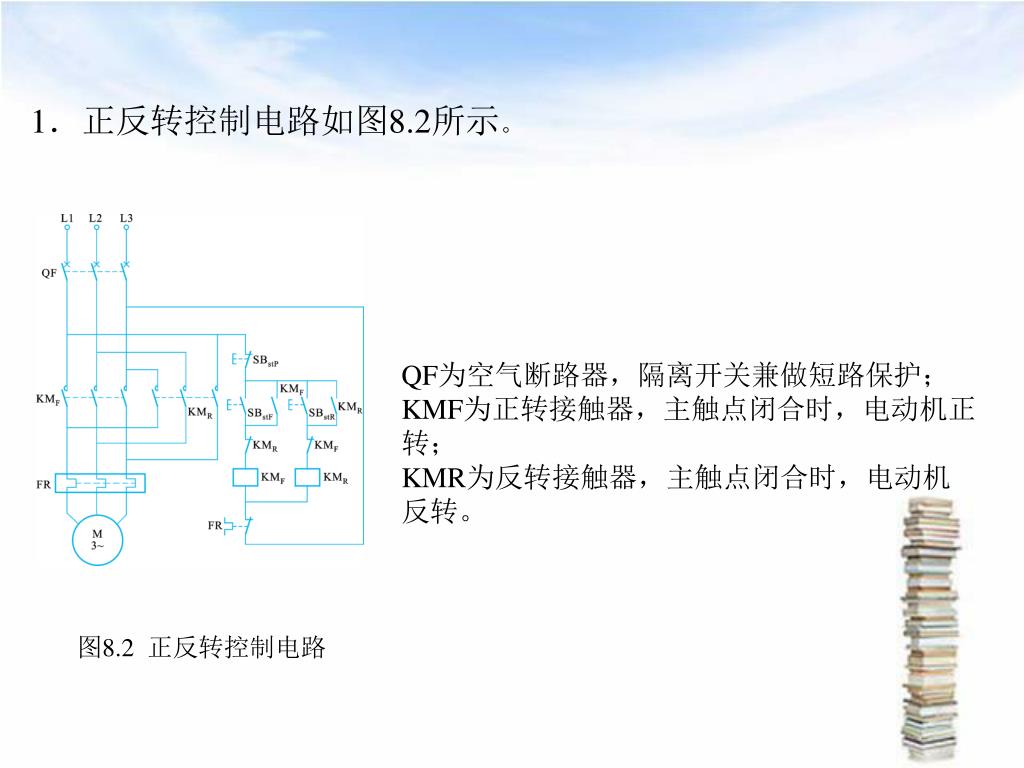

  4. 1．正反转控制电路如图8.2所示。 QF为空气断路器，隔离开关兼做短路保护； KMF为正转接触器，主触点闭合时，电动机正转； KMR为反转接触器，主触点闭合时，电动机反转。 图8.2 正反转控制电路

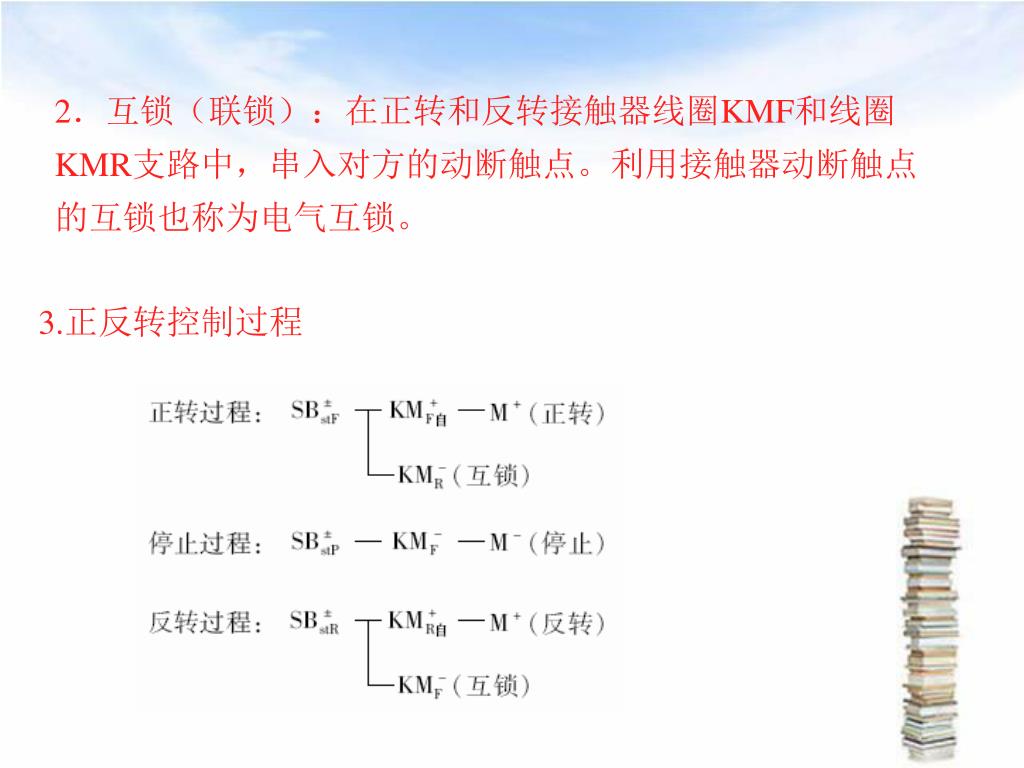

  5. 2．互锁（联锁）：在正转和反转接触器线圈KMF和线圈KMR支路中，串入对方的动断触点。利用接触器动断触点的互锁也称为电气互锁。 3.正反转控制过程

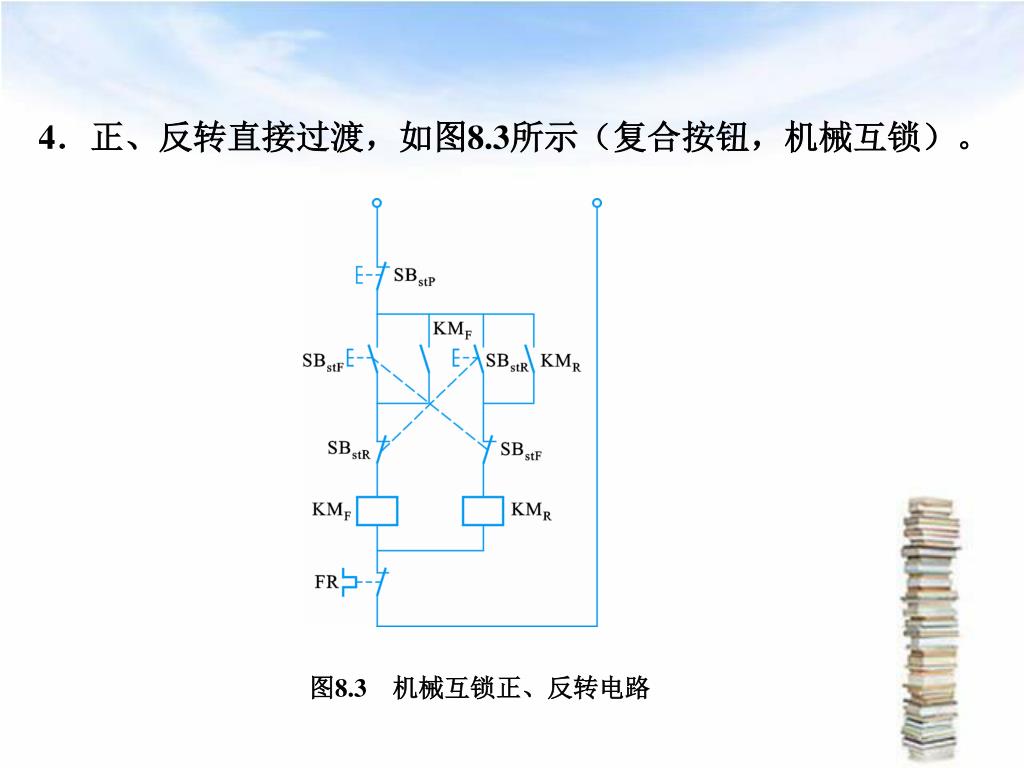

  6. 4．正、反转直接过渡，如图8.3所示（复合按钮，机械互锁）。4．正、反转直接过渡，如图8.3所示（复合按钮，机械互锁）。 图8.3　机械互锁正、反转电路

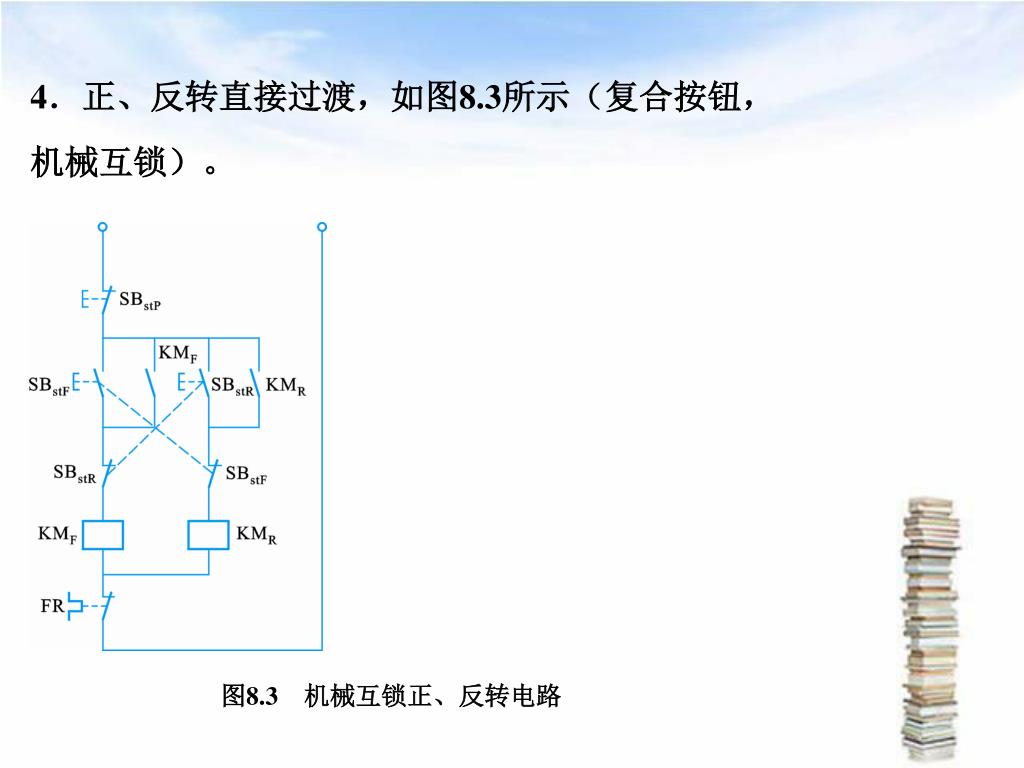

  7. 4．正、反转直接过渡，如图8.3所示（复合按钮，4．正、反转直接过渡，如图8.3所示（复合按钮， 机械互锁）。 图8.3　机械互锁正、反转电路

  8. 4．正、反转直接过渡，如图 8.3 所示（复合按钮， 机械互锁）。 图8.3　机械互锁正、反转电路

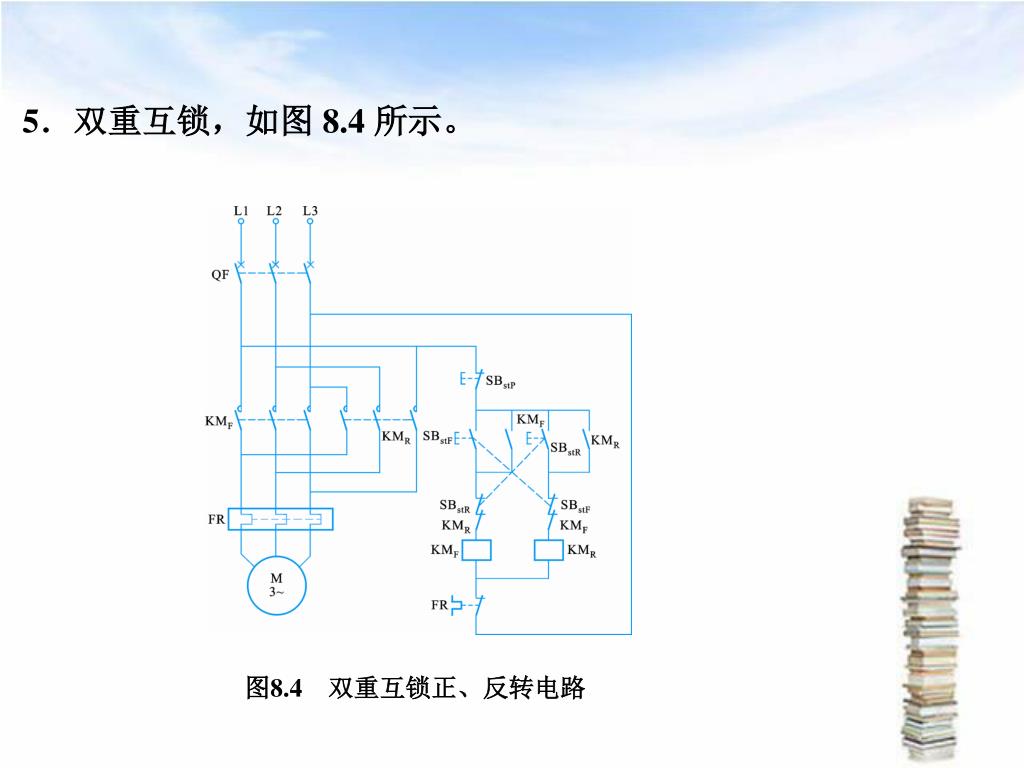

  9. 5．双重互锁，如图 8.4 所示。 图8.4　双重互锁正、反转电路

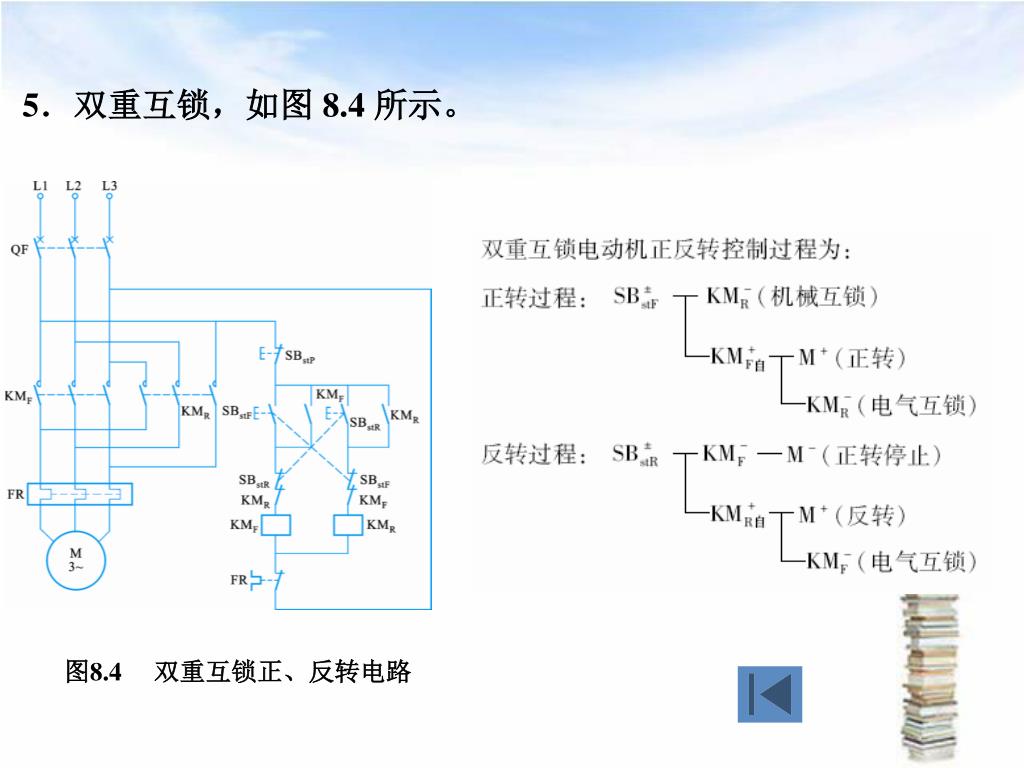

  10. 5．双重互锁，如图 8.4 所示。 图8.4 　双重互锁正、反转电路
