slide1

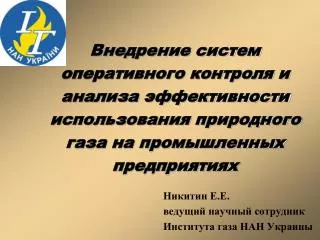

Внедрение систем оперативного контроля и анализа эффективности использования природного газа на промышленных предприятиях

Никитин Е.Е.

ведущий научный сотрудник

Института газа НАН Украины

slide2
ЧТО ТАКОЕ ЭМ

Энергетический менеджмент - это система управления, направленная на обеспечение рационального использования топливно-энергетических ресурсов (ТЭР), которая базируется на проведении типовых энерготехнологических измерений, проверок, анализе энергоиспользования и внедрении энергосберегающих мероприятий.

en 16001
EN 16001 «Система энергетического менеджмента. Требования с руководством по эксплуатации»
  • Энергоэффективные проекты и программы.
  • Идентификация и обзор энергетических аспектов.
  • Оперативный контроль энергопотребления.
  • Ресурсы, роли, обязанности и полномочия.
  • Роль высшего руководства.
  • Осведомленность, обучение и компетентность.
  • Документооборот.
  • Внутренний аудит системы энергоменеджмента.
  • Планирование энергетических затрат.
slide4
Циклический алгоритм функционирования подсистемы ОКАЭ
slide7
Модель потребления природного газа

В=Вгт+Впт+Вот+Вгвс+Вгвт+∆Вкпд+∆Втр+∆Вут

Bгт=G1(9)g1(9)+G2(10)g2(10)+G3(11)g3(11)+G4(11)g4(11)+G4(12)g4(12)

Впт=Дпт(iп-iх.в)/Qнр

Вот=Qот/Qнр

Вгвс=Дгвс(iг.в-iх.в)/(ρг.в Qнр )

Вгвт=Дгвт(iг.в-iх.в)/(ρг.в Qнр)

∆Втр=Nтр/Qнр

∆Вкпд=(100/кбр-1)(Впт+Вот+Вгвс+Вгвт+∆Вкон+∆Втр.в+∆Втр.п)

slide8
Диагностический алгоритм. Уровень системы.

1

Начало

2

7

Да

Конец

3

Нет

3.1

B>[B]

3.1

Да

Анализ опыта эксплуатации

Нет

4

4.1

Bг.т.<[Bг.т.]

Да

Перерасход газа в печах

4.1

Нет

5

5.1

Да

Вк< [Bk]

Перерасход газа в котельной

5.1

Нет

Повышенные утечки

газа

6

slide10

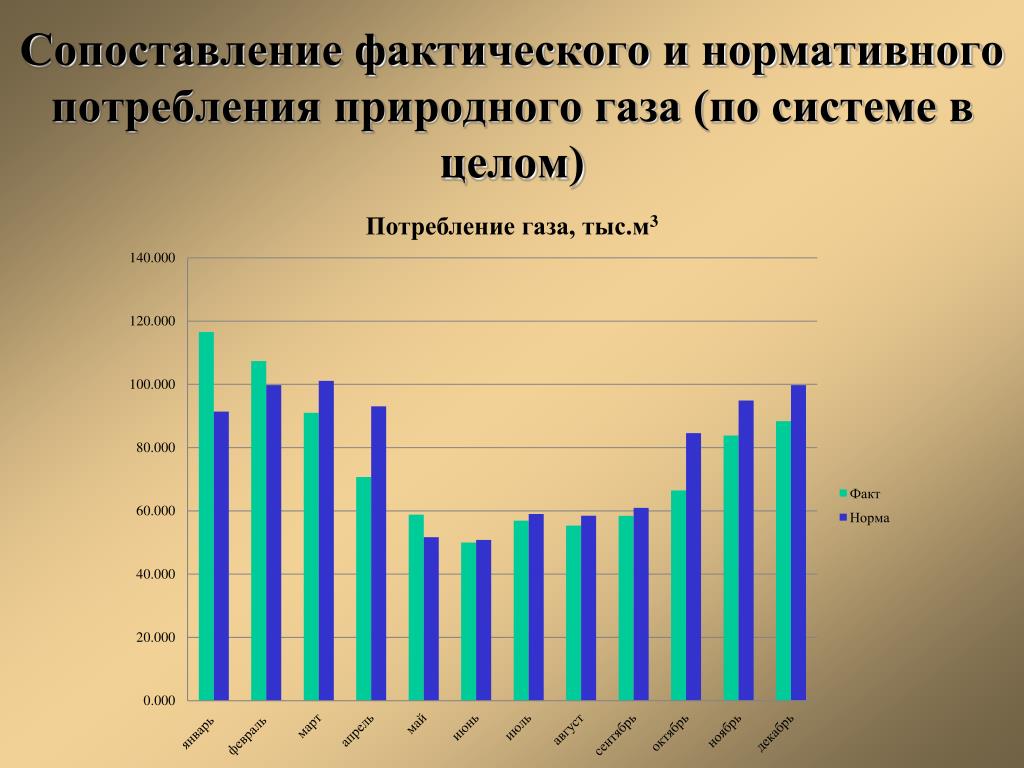

Сопоставление фактического и нормативного потребления природного газа (по системе в целом)
slide11
Сопоставление фактического и нормативного потребления природного газа

1 – технологические агрегаты (печи), 2 – пар, 3 – отопление, 4 – ГВС,

5 – потери в трубопроводах, 6 – потери в котлах, 7 – утечки газа (тыс.м3)

slide12
Зависимость месячного потребления газа от объема выпуска продукции
slide13
Месячное потребление тепловой энергии в зависимости от температуры наружного воздуха
slide14
Выводы
  • Внедрение СЭМ должно предшествовать реализации капиталоемких мероприятий по энергоэффективности на предприятиях и в организациях, так как она обеспечивает информационную базу для проведения научно-обоснованных технико-экономических расчетов и мониторинга фактически достигнутой экономии ТЭР.
  • Систему оперативного контроля и анализа эффективности использования ТЭР следует рассматривать в качестве базовой подсистемы СЭМ.
  • Доминирующим видом ТЭР для многих предприятий является природный газ ,поэтому оперативный контроль эффективности его использования является первоочередной актуальной задачей.
slide15
Выводы (продолжение)
  • Для решения задачи оперативного контроля и анализа эффективности потребления природного газа разработана информационная модель типичной газопотребляющей системы теплоснабжения, которая включает в себя котельную, газо- и паропотребляющее оборудование, систему отопления и горячего водоснабжения.
  • Информационная модель включает в себя следующие информационные блоки: схема системы теплоснабжения , журнал учета потребления энергоресурсов, таблица удельных норм потребления энергии, журнал учета выпуска продукции, справочные данные по системе теплоснабжения, журнал учета времени работы и нагрузки оборудования, модель потребления природного газа, , база диагностических правил,мметоды анализа энергоэффективности, журнал энергетических рапортов.
  • Базовым элементом информационной модели является модель потребления энергии , которая позволяет определить расчетный (нормализованный) объем потребления природного газа в зависимости от объемы выпуска продукции , удельных норм потребления природного газа и пара на единицу каждого вида продукции, и ряда других параметров, которые оказываю влияние на величину потребления природного газа.
slide16
Выводы (продолжение)
  • Методы анализа энергоэффективностивключают в себя, построение нормализованных энергетических балансов, сопоставление фактических и нормализованных показателей потребления ТЭР , построение корреляционных зависимостей между величиной потребления ТЭР и определяющим параметром и сопоставление удельных показателей энергопотребления однотипных агрегатов и систем.
  • Предложенный методический подход предназначен для реализации на газопотребляющих промышленных предприятиях в виде компьютерной системы, которая может быть реализована с помощью электронных таблиц ЕХСЕL.
slide17
Спасибо за внимание

Институт газа

Национальной Академии наук Украины

(044) 455 61 73

nikitin_ee@ukr.net
