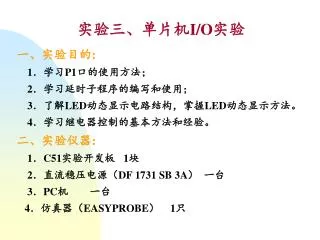

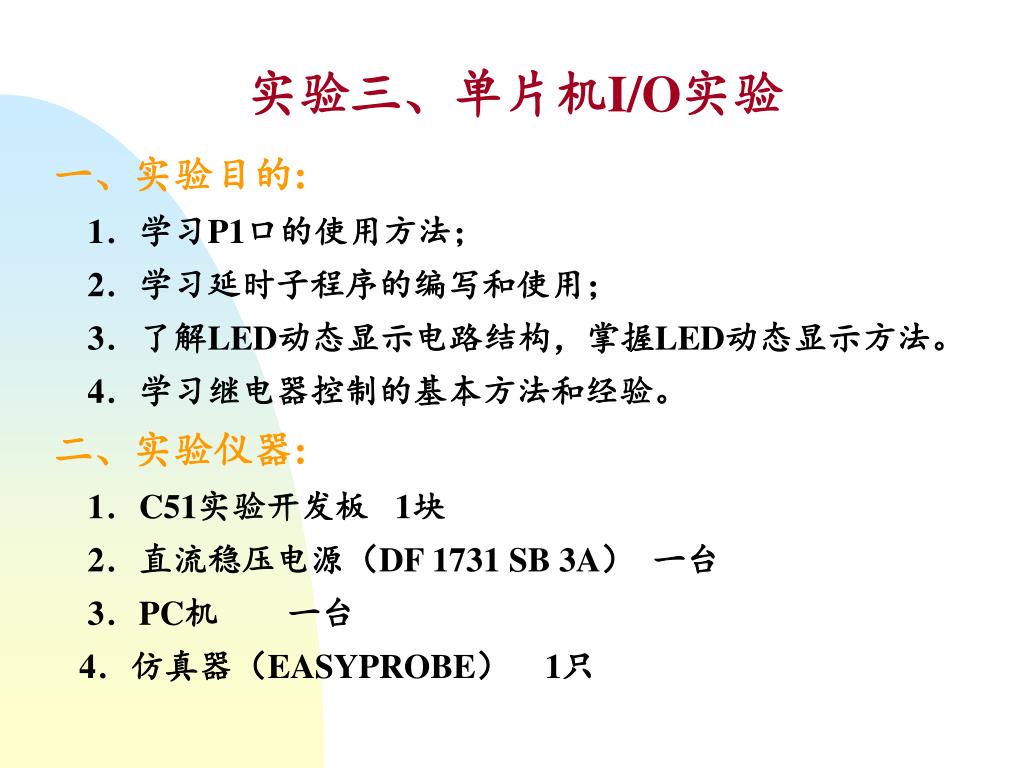

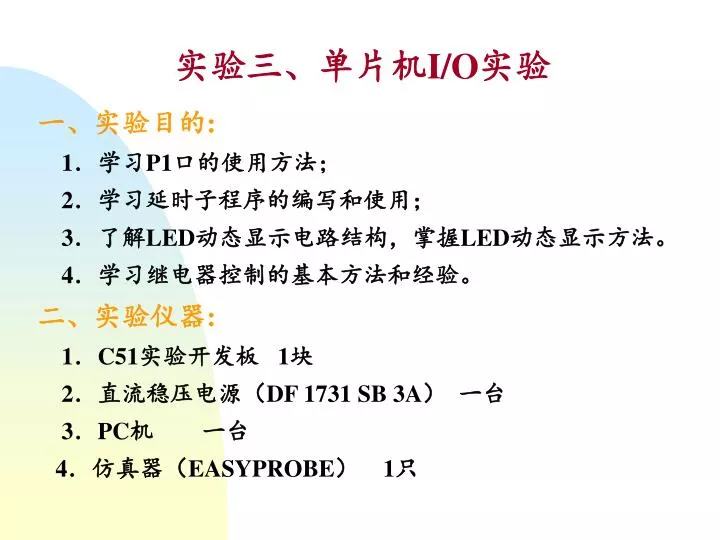

实验三、单片机I/O实验 一、实验目的: 1．学习P1口的使用方法； 2．学习延时子程序的编写和使用； 3．了解LED动态显示电路结构，掌握LED动态显示方法。 4．学习继电器控制的基本方法和经验。二、实验仪器: 1．C51实验开发板 1块 2．直流稳压电源（DF 1731 SB 3A）一台 3．PC机一台 4．仿真器（EASYPROBE） 1只

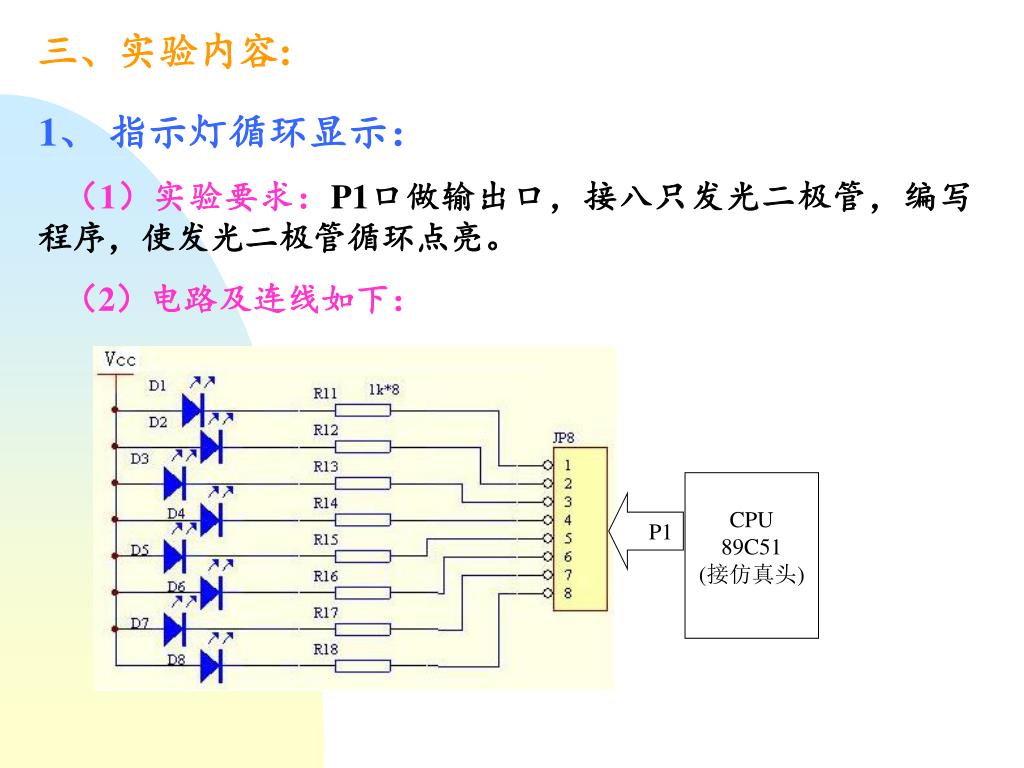

CPU 89C51 (接仿真头) P1 三、实验内容: 1、指示灯循环显示：（1）实验要求：P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。（2）电路及连线如下：

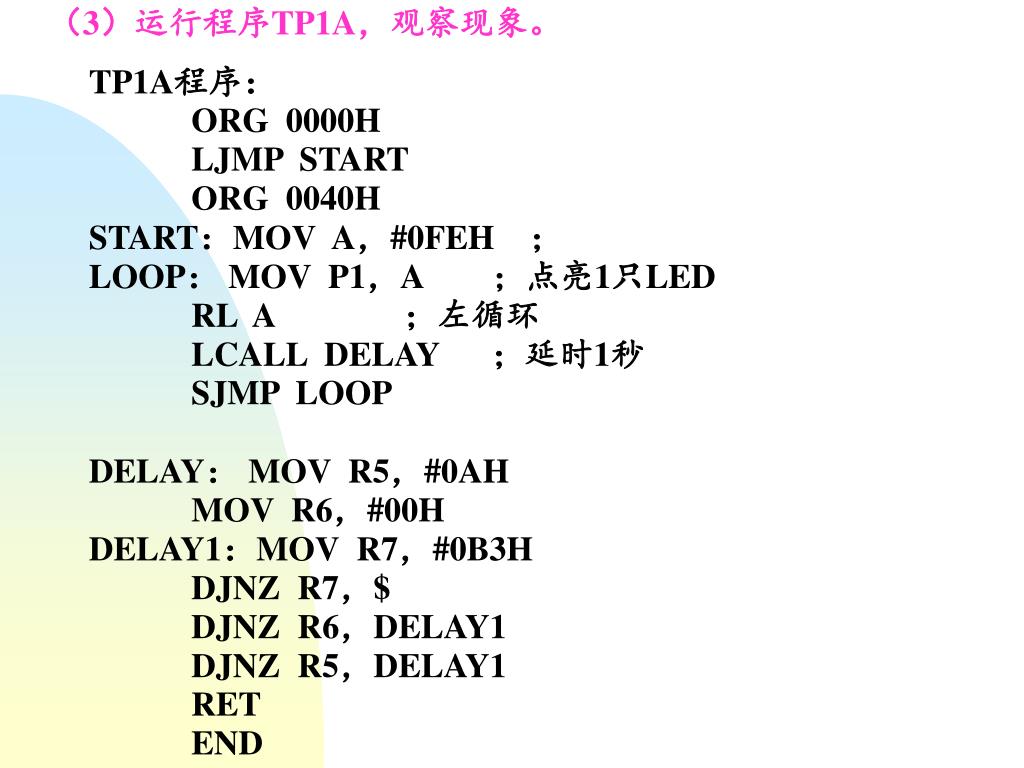

（3）运行程序TP1A，观察现象。 TP1A程序： ORG 0000H LJMP START ORG 0040H START：MOV A，#0FEH ； LOOP： MOV P1，A ；点亮1只LED RL A ；左循环 LCALL DELAY ；延时1秒 SJMP LOOP DELAY： MOV R5，#0AH MOV R6，#00H DELAY1：MOV R7，#0B3H DJNZ R7，$ DJNZ R6，DELAY1 DJNZ R5，DELAY1 RET END

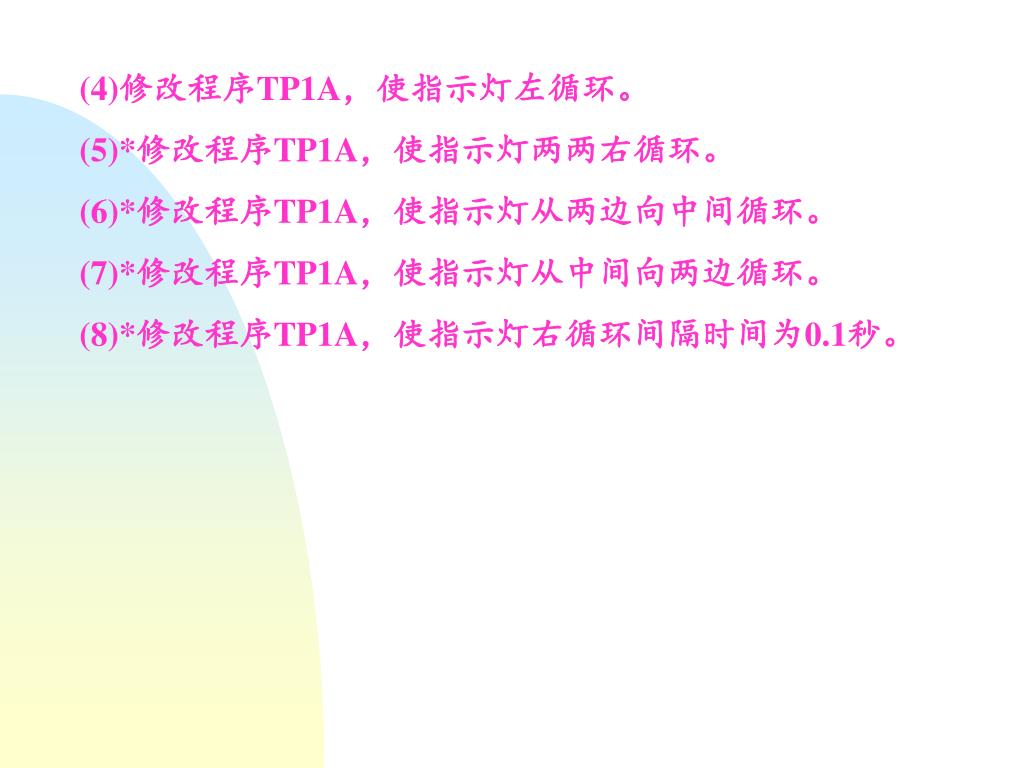

(4)修改程序TP1A，使指示灯左循环。 (5)*修改程序TP1A，使指示灯两两右循环。 (6)*修改程序TP1A，使指示灯从两边向中间循环。 (7)*修改程序TP1A，使指示灯从中间向两边循环。 (8)*修改程序TP1A，使指示灯右循环间隔时间为0.1秒。

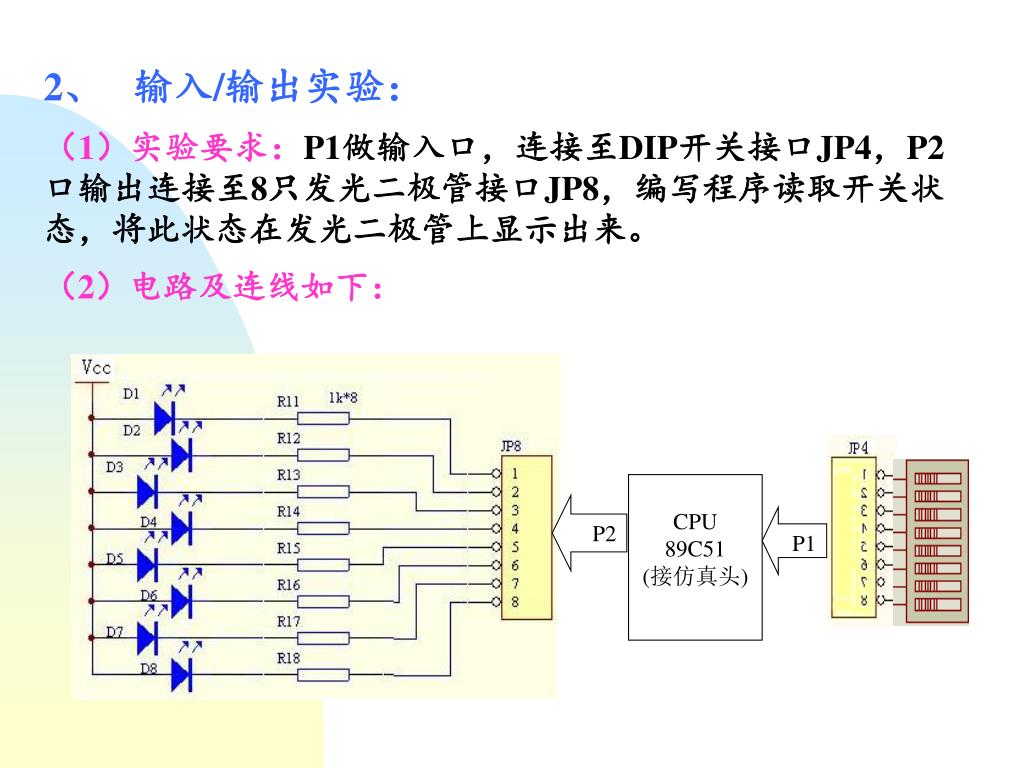

P1 CPU 89C51 (接仿真头) P2 2、输入/输出实验：（1）实验要求：P1做输入口，连接至DIP开关接口JP4，P2口输出连接至8只发光二极管接口JP8，编写程序读取开关状态，将此状态在发光二极管上显示出来。（2）电路及连线如下：

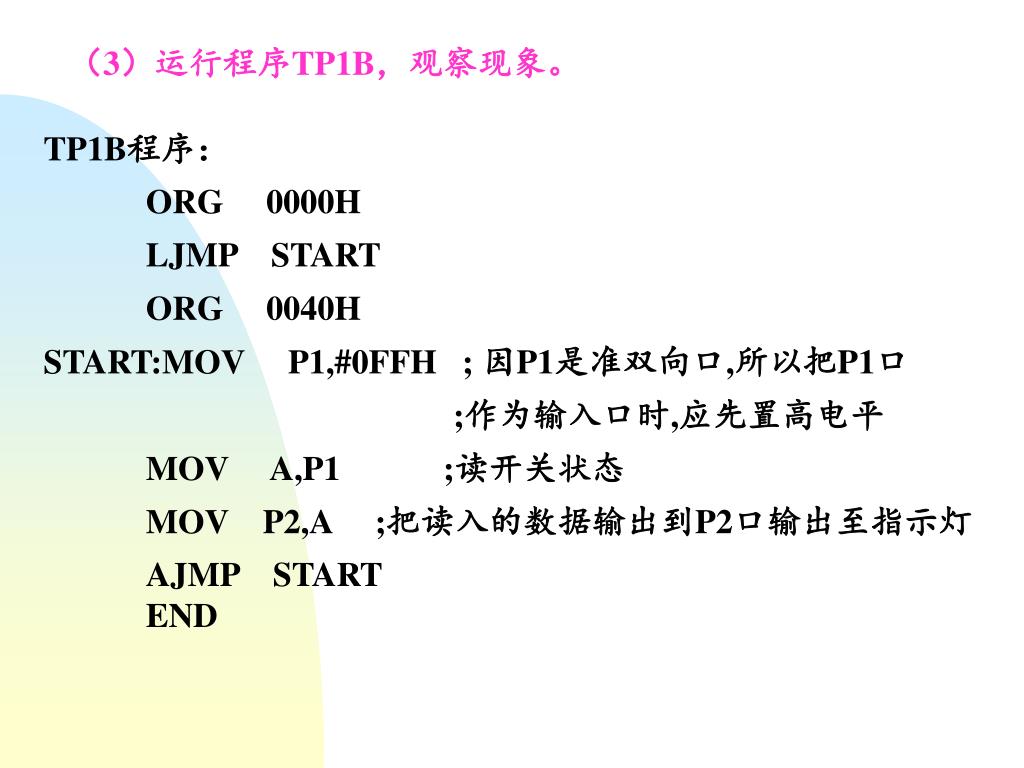

（3）运行程序TP1B，观察现象。 TP1B程序： ORG 0000H LJMP START ORG 0040H START:MOV P1,#0FFH ; 因P1是准双向口,所以把P1口 ;作为输入口时,应先置高电平 MOV A,P1 ;读开关状态 MOV P2,A ;把读入的数据输出到P2口输出至指示灯 AJMP START END

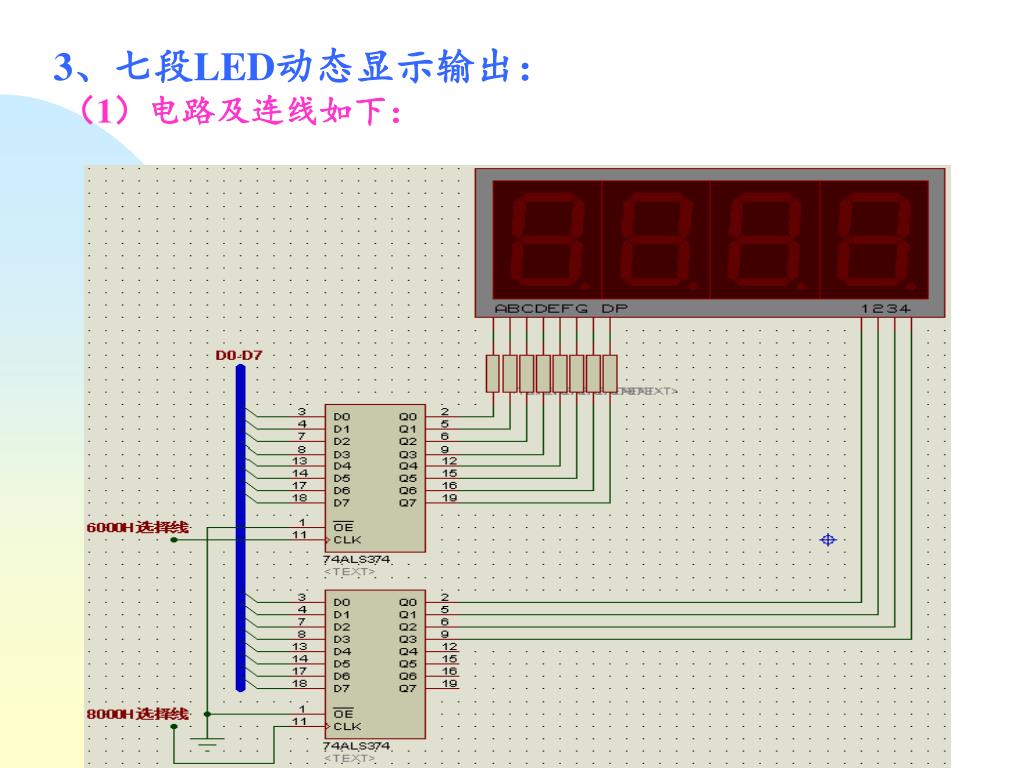

3、七段LED动态显示输出： （1）电路及连线如下：

（2）实验要求1： 编写程序，从左到右显示“1”、“2”、“3”、“4”，调整延时时间(1s,0.1s,0.0125s,1/160s)，观察显示效果。参考程序：

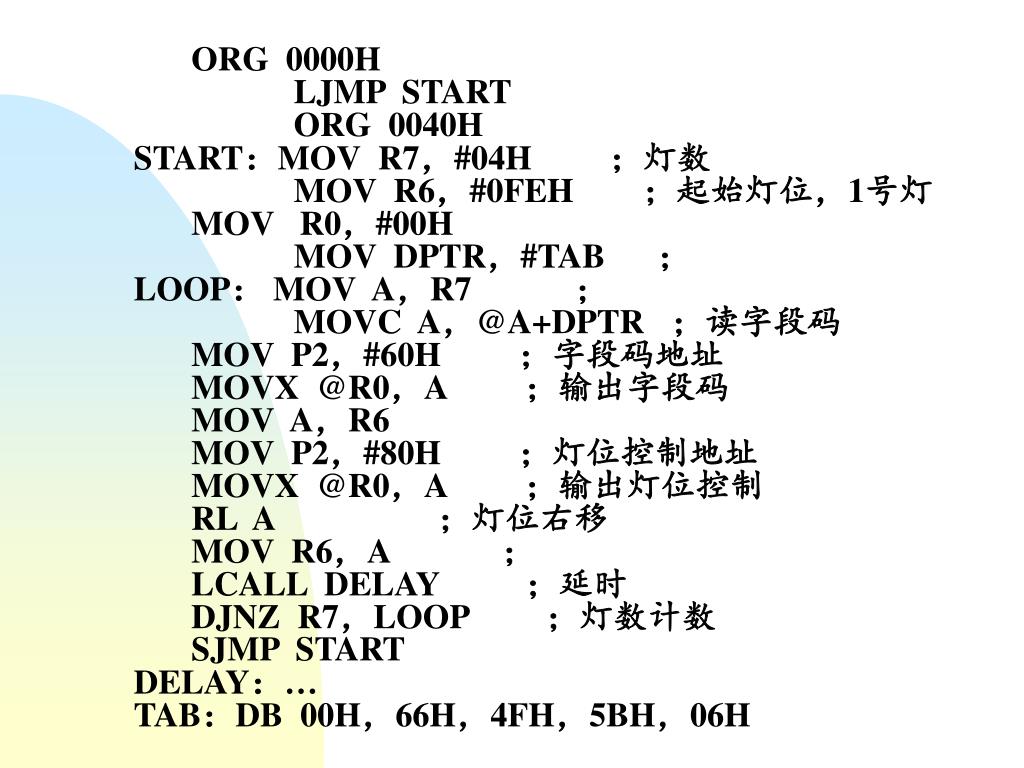

ORG 0000H LJMP START ORG 0040H START：MOV R7，#04H ；灯数 MOV R6，#0FEH ；起始灯位，1号灯 MOV R0，#00H MOV DPTR，#TAB ； LOOP： MOV A，R7 ； MOVC A，@A+DPTR ；读字段码 MOV P2，#60H ；字段码地址 MOVX @R0，A ；输出字段码 MOV A，R6 MOV P2，#80H ；灯位控制地址 MOVX @R0，A ；输出灯位控制 RL A ；灯位右移 MOV R6，A ； LCALL DELAY ；延时 DJNZ R7，LOOP ；灯数计数 SJMP START DELAY：… TAB：DB 00H，66H，4FH，5BH，06H

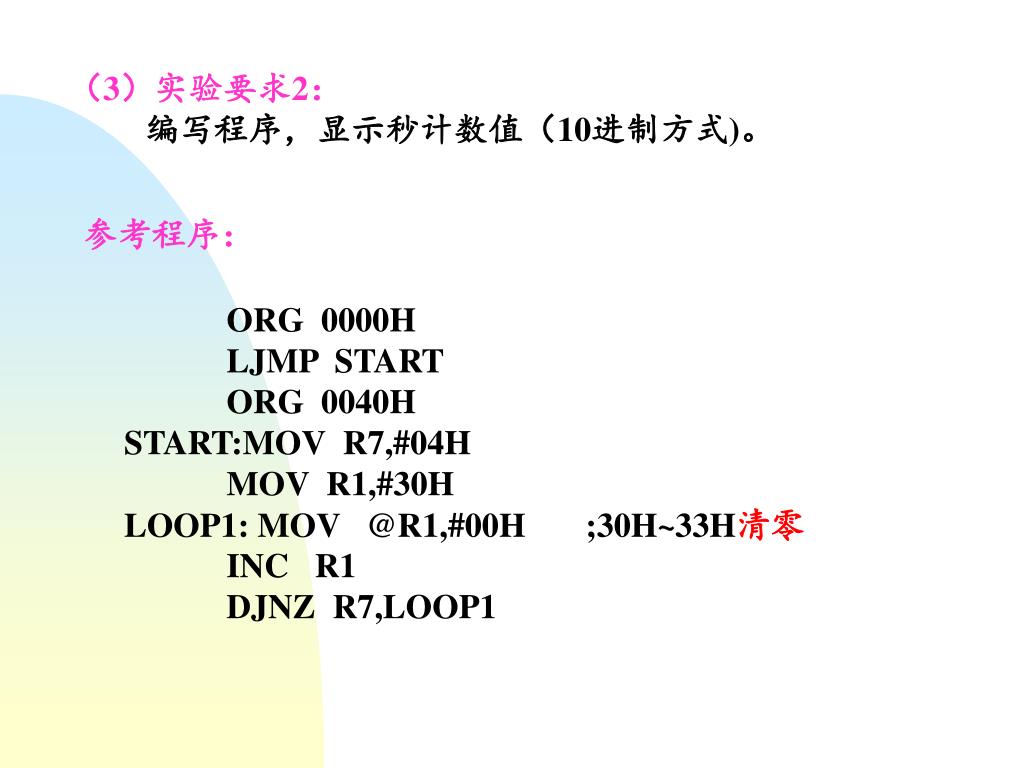

（3）实验要求2： 编写程序，显示秒计数值（10进制方式)。参考程序： ORG 0000H LJMP START ORG 0040H START:MOV R7,#04H MOV R1,#30H LOOP1: MOV @R1,#00H ;30H~33H清零 INC R1 DJNZ R7,LOOP1

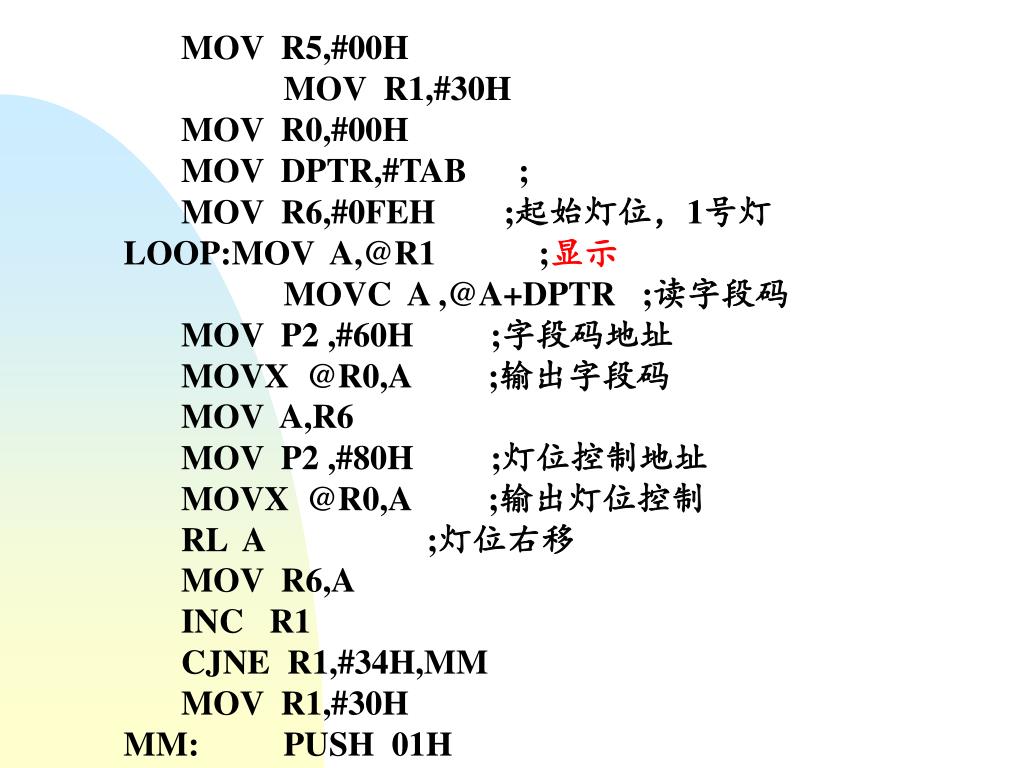

MOV R5,#00H MOV R1,#30H MOV R0,#00H MOV DPTR,#TAB ; MOV R6,#0FEH ;起始灯位，1号灯 LOOP:MOV A,@R1 ;显示 MOVC A ,@A+DPTR ;读字段码 MOV P2 ,#60H ;字段码地址 MOVX @R0,A ;输出字段码 MOV A,R6 MOV P2 ,#80H ;灯位控制地址 MOVX @R0,A ;输出灯位控制 RL A ;灯位右移 MOV R6,A INC R1 CJNE R1,#34H,MM MOV R1,#30H MM: PUSH 01H

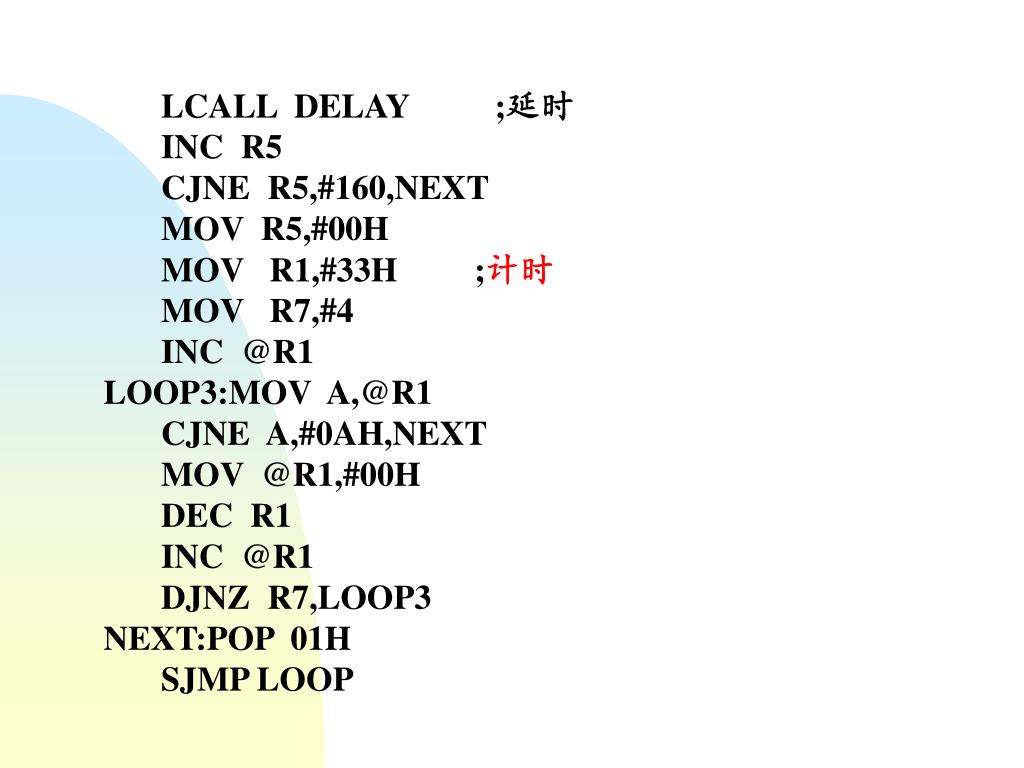

LCALL DELAY ;延时 INC R5 CJNE R5,#160,NEXT MOV R5,#00H MOV R1,#33H ;计时 MOV R7,#4 INC @R1 LOOP3:MOV A,@R1 CJNE A,#0AH,NEXT MOV @R1,#00H DEC R1 INC @R1 DJNZ R7,LOOP3 NEXT:POP 01H SJMP LOOP

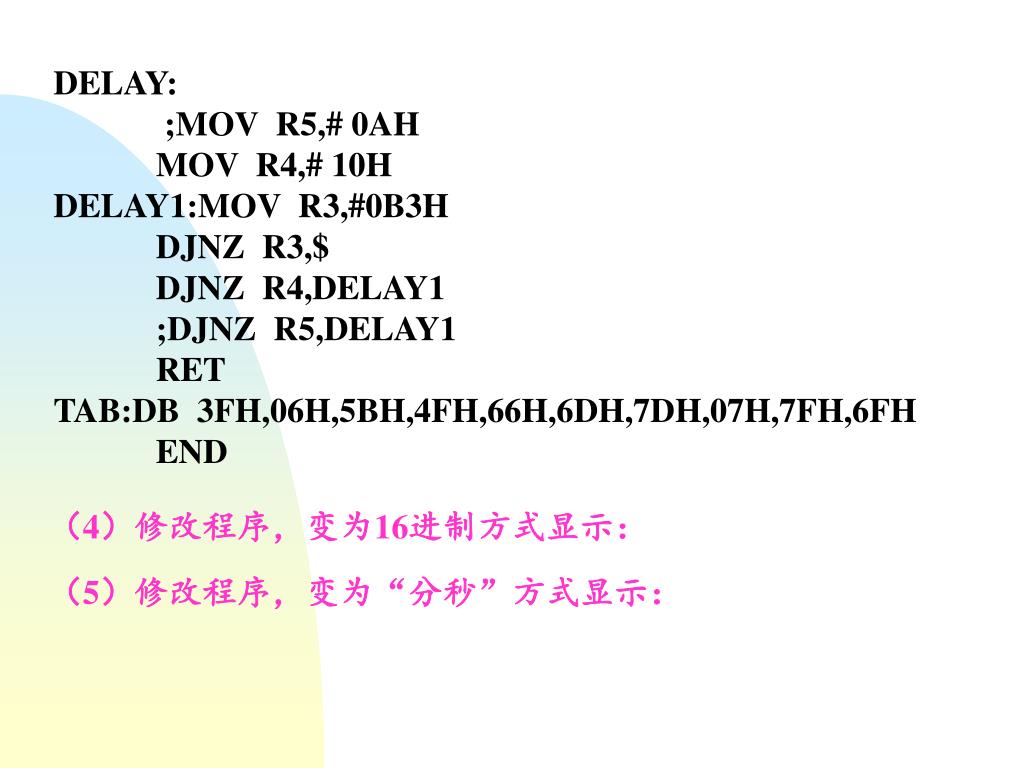

DELAY: ;MOV R5,# 0AH MOV R4,# 10H DELAY1:MOV R3,#0B3H DJNZ R3,$ DJNZ R4,DELAY1 ;DJNZ R5,DELAY1 RET TAB:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH END （4）修改程序，变为16进制方式显示：（5）修改程序，变为“分秒”方式显示：

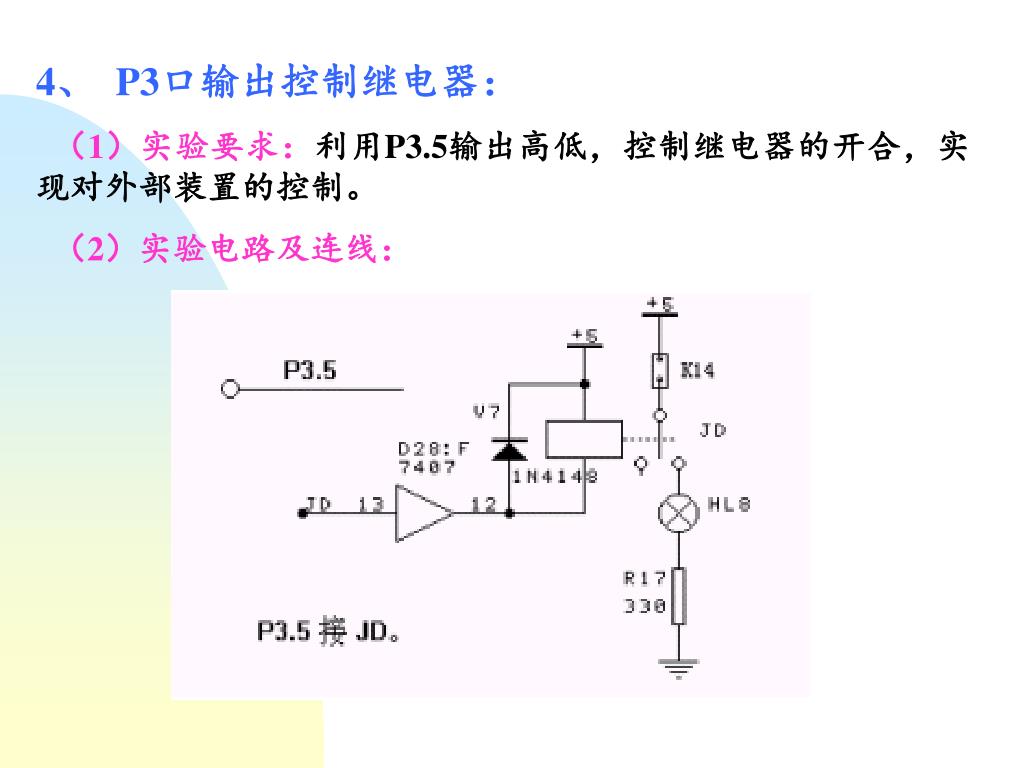

4、 P3口输出控制继电器： （1）实验要求：利用P3.5输出高低，控制继电器的开合，实现对外部装置的控制。（2）实验电路及连线：

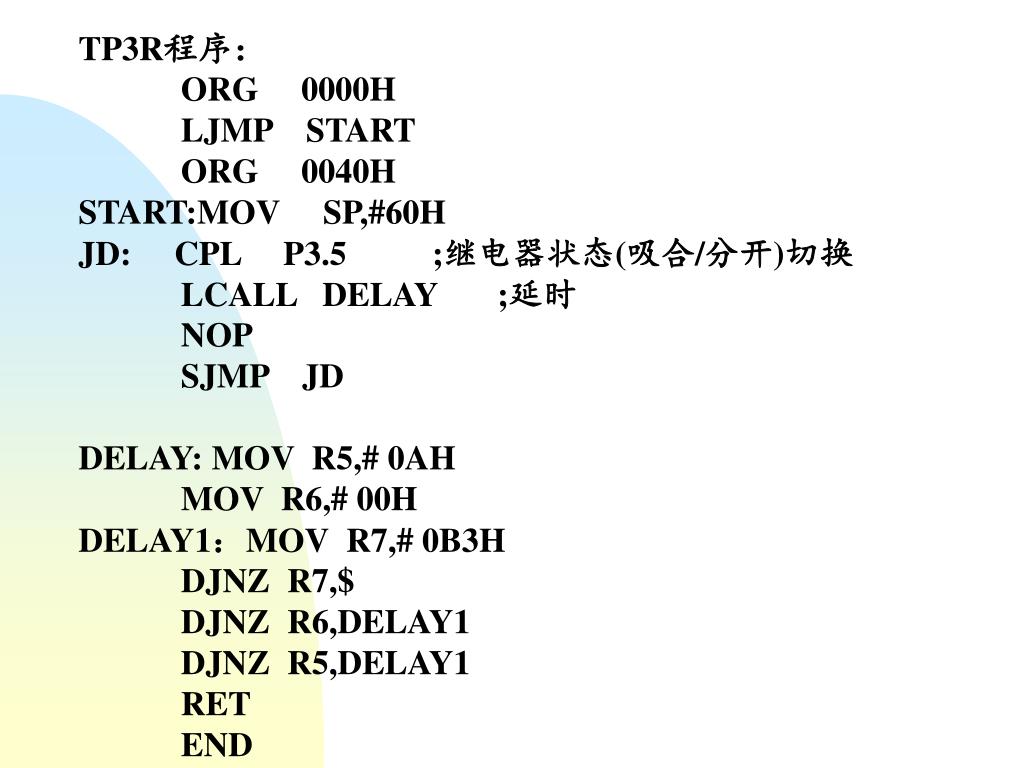

TP3R程序： ORG 0000H LJMP START ORG 0040H START:MOV SP,#60H JD: CPL P3.5 ;继电器状态(吸合/分开)切换 LCALL DELAY ;延时 NOP SJMP JD DELAY: MOV R5,# 0AH MOV R6,# 00H DELAY1：MOV R7,# 0B3H DJNZ R7,$ DJNZ R6,DELAY1 DJNZ R5,DELAY1 RET END

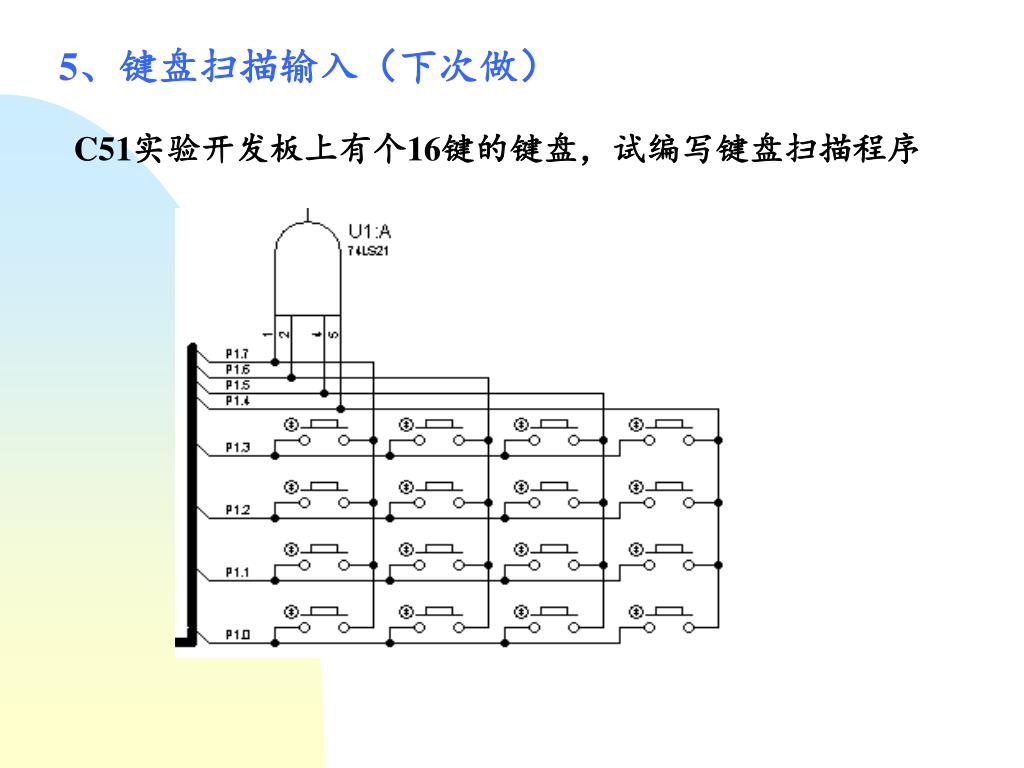

5、键盘扫描输入（下次做） C51实验开发板上有个16键的键盘，试编写键盘扫描程序
