  1. 応用数理工学特論　第10回 2008年7月3日 計算理工学専攻 山本有作

  2. 目次 １.　はじめに ２.　共有メモリ型並列計算機での特異値分解の高速化 ～ 正方行列の特異値分解 ～ ３.SIMD超並列プロセッサでの特異値分解の高速化 ～ 長方行列の特異値分解 ～

  3. １.　はじめに

  4. n n 特異値分解とは • 任意の実正方行列 Aは，直交行列 U，対角行列 S，直交行列 VTの積に分解できる。 • 参考 • A が実対称行列の場合，A=UDUT • A が任意の実行列の場合，A=SDS–1 • A が任意の実行列の場合，A=URUT A：n×n 実行列 U：n×n 直交行列 V： n×n 直交行列 S： n×n 対角行列 = × × n n

  5. 特異値と特異ベクトル • A=USV T において， • V の各列 viを右特異ベクトル • U の各列 uiを左特異ベクトル • S の要素 si を特異値，と呼ぶ。 • 特異ベクトルの性質 • AV=USより， Avi= si ui • UTA=S V T より， uiTA= si viT

  6. 固有値分解（対角化）との関係 • A=USV T より， ATA= VSUTUSV T = VS 2V T 　 よって，V は ATA を対角化する直交行列 A の右特異ベクトル = ATA の固有ベクトル • A の特異値 = ATA の固有値の平方根 • 一方， AAT= USV TVSU T = US 2U T 　よって，V は ATA を対角化する直交行列 A の左特異ベクトル = AATの固有ベクトル

  7. 特異値分解を求めるアルゴリズム • 二重対角行列への変換 • 二重対角行列の特異値分解 • Aの特異値分解の計算 よって，U= U0U1，V= V0V1 とおくと（逆変換）， U0TAV0 = B(U0, V0: 直交行列) U1TBV1 = S(U1, V1: 直交行列) U1TU0TAV0V1 = S A = USV T

  8. 特異値分解の応用 • 信号処理 • 画像処理 • 電子状態計算 • Filter Diagonalization Method • 文書検索 • Latent Semantic Indexing • 各種統計計算 • 主成分分析 • 独立成分分析 • 最小二乗法

  9. 対象とする計算機

  10. 共有メモリ型並列計算機 • アーキテクチャ • 複数のプロセッサ（PU）がバスを 　　通してメモリを共有 • PUはそれぞれキャッシュを持つ • 例１： マルチコアプロセッサ • Intel社 デュアルコアXeon • 1チップに2個のプロセッサを共有メモリ型で集積 • 例２： 共有メモリ型のスーパーコンピュータ • 富士通 PrimePower HPC2500 • 最大128個のPUを共有メモリで結合 キャッシュ PU0 PU1 PU2 PU3 バス メモリ PrimePower HPC2500 デュアルコア Xeon

  11. SIMD超並列プロセッサ • 1チップに100個単位のプロセッサを搭載 • 全プロセッサが別々のデータに対して同じ命令を実行する SIMD（Single Instruction Multiple Data）型の並列計算機 • 線形計算に最適 • 汎用プロセッサの10～100倍の性能 • ClearSpeed社CSX600:96プロセッサ，48GFLOPS（倍精度） • 東大GRAPE-DR:512プロセッサ，256GFLOPS（倍精度） • 演算性能は極めて高いが，データ転送速度は汎用プロセッサと同程度 • データ再利用性の向上が，共有メモリ型並列計算機以上に重要

  12. 512コアプロセッサ（GRAPE-DR）

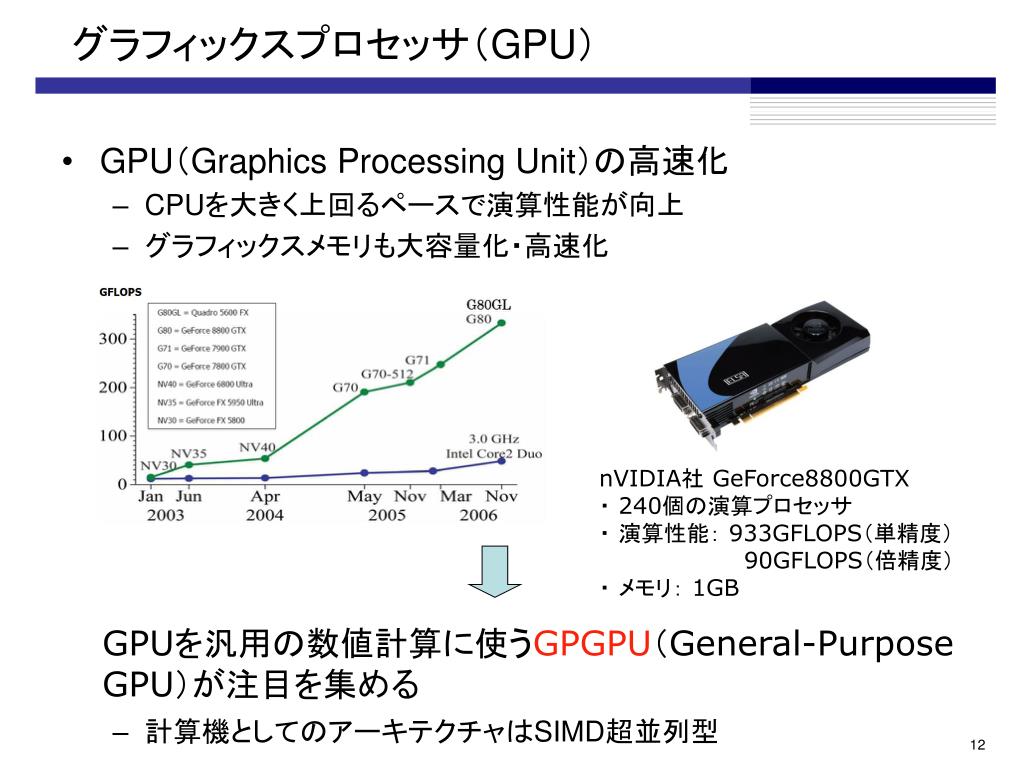

  13. グラフィックスプロセッサ（GPU） • GPU（Graphics Processing Unit）の高速化 • CPUを大きく上回るペースで演算性能が向上 • グラフィックスメモリも大容量化・高速化 nVIDIA社 GeForce8800GTX ・ 240個の演算プロセッサ ・ 演算性能： 933GFLOPS（単精度） 90GFLOPS（倍精度） ・ メモリ： 1GB GPUを汎用の数値計算に使うGPGPU（General-Purpose GPU）が注目を集める • 計算機としてのアーキテクチャはSIMD超並列型

  14. ２.　共有メモリ型並列計算機での特異値分解の高速化２.　共有メモリ型並列計算機での特異値分解の高速化 ～ 正方行列の特異値分解 ～

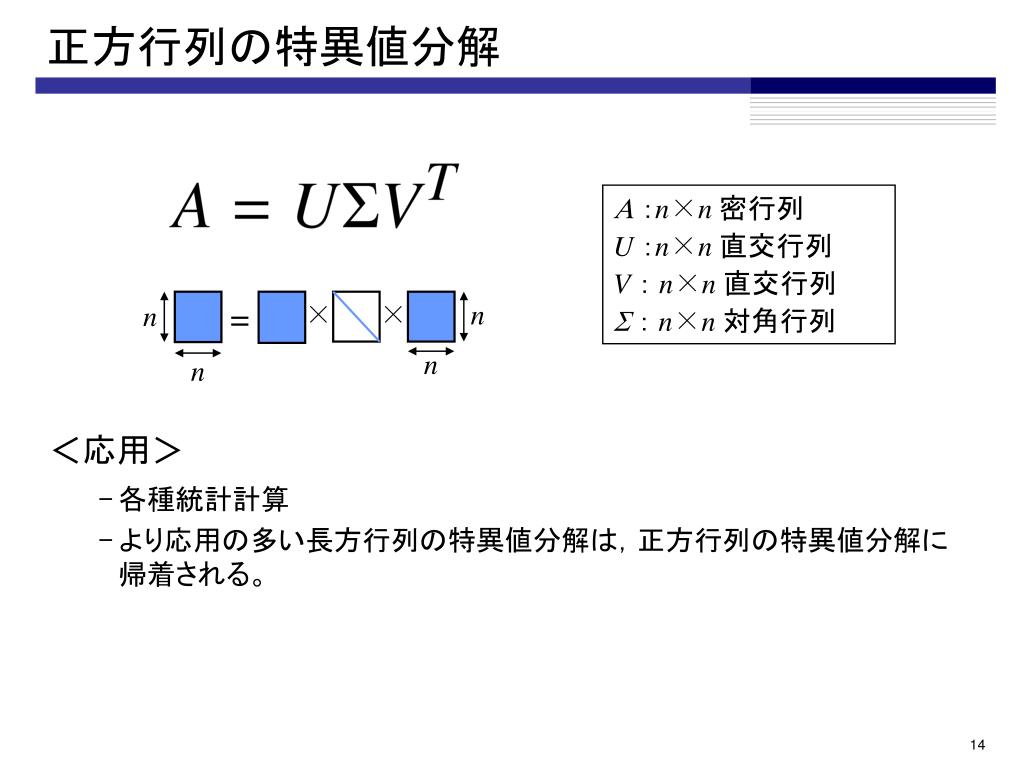

  15. n n 正方行列の特異値分解 A：n×n 密行列 U：n×n 直交行列 V： n×n 直交行列 S： n×n 対角行列 = × × n n ＜応用＞ • 各種統計計算 • より応用の多い長方行列の特異値分解は，正方行列の特異値分解に帰着される。

  16. 従来の特異値分解アルゴリズムとその問題点 計算内容 計算手法 密行列 A U0TAV0 = B (U0, V0: 直交行列) ハウスホルダー法 二重対角化 二重対角行列 B QR法 分割統治法 MR3アルゴリズム I-SVDアルゴリズム Bvi =σi xi BTxi =σi yi 二重対角行列の 特異値・特異ﾍﾞｸﾄﾙ計算 Bの特異値 {σi}， 　 特異ベクトル {xi }{yi } vi = V0 yi ui = U0 xi 逆変換 逆変換 Aの特異ベクトル {ui }, {vi }

  17. 実行時間（全特異ﾍﾞｸﾄﾙ） n = 5000，Xeon 2.8GHz（1～4PU） LAPACK での実行時間（秒） 各部分の演算量と実行時間 演算量 密行列 A (8/3) n3 二重対角化 O(n2) ～ O(n3) 二重対角行列の 特異値・特異ﾍﾞｸﾄﾙ計算 4mn2 逆変換 （左右 m 本ずつの 特異ベクトル） ・二重対角化が実行時間の 　大部分を占める ・速度向上率が低い Aの特異ベクトル {ui }, {vi }

  18. 特異値分解アルゴリズムの高速化 ベクトル • ハウスホルダー法による二重対角化 • 鏡像変換 H = I – a wwTによる列の消去 • Hは対称な直交行列 • 与えられたベクトルの第１成分以外をゼロにする • HA(k) = A(k) – au (utA(k)) • 第 k ステップでの処理 左からH を乗算 行列ベクトル積 rank-1更新 0 0 0 0 0 0 A(k) 右からHkR を乗算 左からHkL を乗算 k ゼロにしたい部分 影響を受ける部分 非ゼロ要素

  19. ハウスホルダー法の特徴と問題点 • 特徴 • 全演算量のほとんどが，BLAS2である行列ベクトル積と行列のrank-1更新で占められる。 • 全演算量： 約 (8/3)n3 • 行列ベクトル積の演算量： 約 (4/3)n3 • rank-1更新の演算量： 約 (4/3)n3 • 問題点 • BLAS2のため，行列データの再利用性なし • キャッシュミス，メモリ競合の影響大 • 共有メモリ型並列計算機上で高性能が出ない理由

  20. BLAS3 に基づく二重対角化アルゴリズム • 基本的なアイディア • 密行列 A をまず帯幅 L の下三角帯行列 C に変換 • 次にこの帯行列を下二重対角行列 B に変換 • 二重対角化を２段階で行うことの利点 • 下三角帯行列への変換は， BLAS3のみを使って実行可能 キャッシュの有効利用が可能 • 下三角帯行列から二重対角行列への変換の演算量は O(n2L) • 前半部に比べてずっと小さい。 次数 n 下三角 帯行列化 0 村田法 0 O(n2L) 約 (8/3)n3 0 0 A C B 帯幅 L

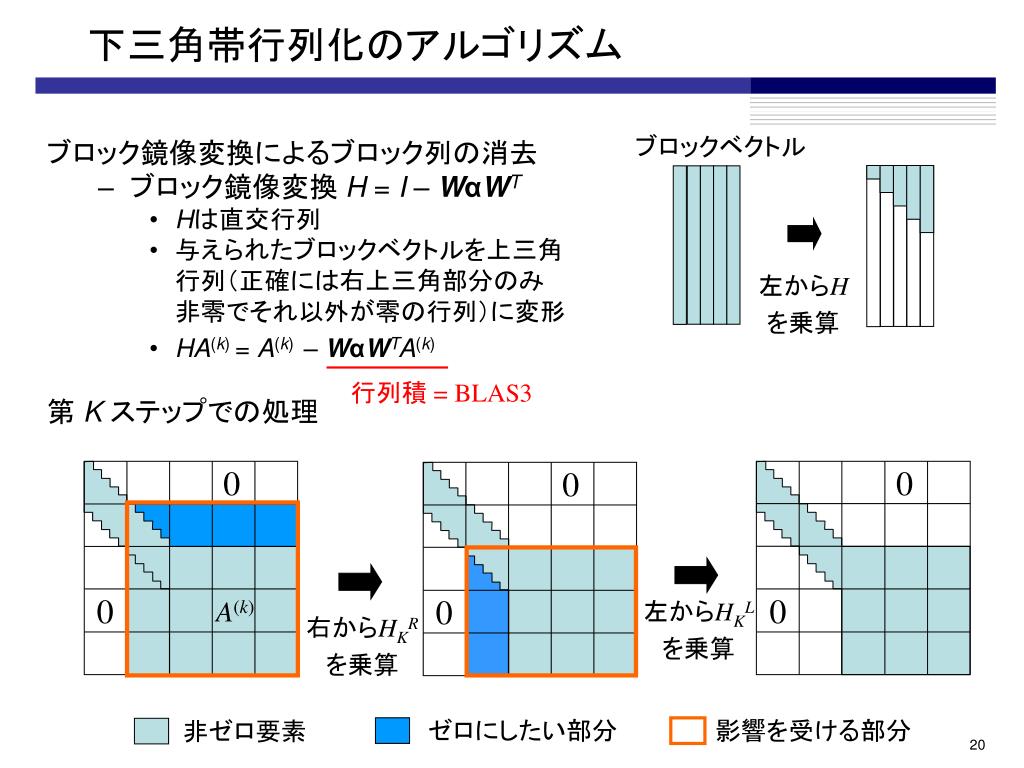

  21. 下三角帯行列化のアルゴリズム ブロックベクトル ブロック鏡像変換によるブロック列の消去 • ブロック鏡像変換 H = I – WαWT • Hは直交行列 • 与えられたブロックベクトルを上三角 行列（正確には右上三角部分のみ 非零でそれ以外が零の行列）に変形 • HA(k) = A(k) – WαWTA(k) 第 Kステップでの処理 左からH を乗算 行列積 = BLAS3 0 0 0 0 0 0 A(k) 左からHKL を乗算 右からHKR を乗算 ゼロにしたい部分 影響を受ける部分 非ゼロ要素

  22. 帯行列の二重対角化（村田法） 左側からの 直交変換で 更新された 要素 左側からの 直交変換で 更新された 要素 ・演算量は 8n2L ・並列化も可能

  23. 本アルゴリズムの長所と短所 • 長所 • BLAS3 の利用により，二重対角化の性能を向上可能 • 同様のアイディアに基づく三重対角化アルゴリズムでは，高い単体性能・並列性能を確認済み • 短所 • 特異ベクトル計算のための計算量・記憶領域が増大 • ２段階の逆変換が必要 • 詳しくは次のスライドで説明 • 二重対角化の高速化効果が大きければ，計算量増大を考慮しても全体としては高速化できると予想 • 特に，求める特異ベクトルが少ない場合は効果が大きいはず。

  24. 特異ベクトルの計算手法 • 二重対角行列の特異ベクトルを計算して２回逆変換 • 長所 • 二重対角行列の特異値・特異ベクトルを求める任意の手法が適用可能 • 短所 • 逆変換の演算量が 8mn2（従来法の2倍）。ただし BLAS3 で実行可能 • 村田法の変換をすべて記憶するため，n2の記憶領域が余計に必要 n 0 L 0 特異値 {σi} 0 0 QR法 DC法 MR3 I-SVD A C B 4mn2 4mn2 A の特異ﾍﾞｸﾄﾙ {ui }{vi } C の特異ﾍﾞｸﾄﾙ {zi }{wi } B の特異ﾍﾞｸﾄﾙ {xi }{yi }

  25. 性能評価

  26. 性能評価 • 評価環境 • Xeon (2.8GHz), 1～4PU • Linux + Intel Fortran ver. 8.1 • BLAS:Intel Math Kernel Library • LAPACK:Intel Math Kernel Library • ピーク性能：　5.6GFLOPS/CPU • 富士通 PrimePower HPC2500 (2.0GHz), 1～32PU • 富士通 Fortran • BLAS:　富士通並列化版 BLAS • LAPACK:　富士通並列化版 LAPACK • ピーク性能：　8GFLOPS/CPU • 評価対象・条件 • BLAS3 に基づくアルゴリズムと LAPACK の性能を比較 • n = 1200 ～ 20000 の乱数行列の特異値分解（全特異ベクトルを計算） • BLAS3 アルゴリズムにとっては一番不利な条件 • BLAS3 アルゴリズムの L（半帯幅）は各 nごとに最適値を使用

  27. Xeon での実行時間 • プロセッサ数を変えたときの実行時間 • 結果 • BLAS3 アルゴリズムでは PU 数に応じて実行時間が順調に減少 • 4PUでの加速率は 3～3.2 倍 • 4PU の場合は BLAS3 アルゴリズムが従来法より高速 n = 1200 n = 2500 n = 5000 実行時間（秒） PU数

  28. HPC2500 での実行時間 • プロセッサ数を変えたときの実行時間 • 結果 • BLAS3 アルゴリズムは従来法に比べて最大3.5倍高速 • プロセッサ数が多いとき加速率が鈍るのは，非並列化部分（ブロック鏡像変換の作成など）の影響と思われる。 n = 5000 n = 10000 n = 20000 実行時間（秒） 3.5倍 PU数

  29. 両手法の実行時間の内訳 • Xeon，n=5000の場合 • 考察 • BLAS3 アルゴリズムでは，どの部分の実行時間も順調に減少 • 逆変換1（村田法の逆変換）の占める時間が大きい。 この部分について，さらに高速化が必要 • 必要な特異ベクトルの本数が少ない場合，BLAS3 アルゴリズムはさらに有利

  30. 両手法の実行時間の内訳 • HPC2500，n=10,000の場合 • 考察 • BLAS3 アルゴリズムでは，どの部分の実行時間も順調に減少 • 従来法は，二重対角化の部分の加速が鈍い。 • ただし，32PUで6倍程度は加速 • メモリバンド幅が大きいためと思われる。

  31. まとめと今後の課題

  32. ３.SIMD超並列プロセッサによる特異値分解の高速化３.SIMD超並列プロセッサによる特異値分解の高速化 ～ 長方行列の特異値分解 ～

  33. = × × （例） 10万 n m n 5千 n 長方行列の特異値分解 A：m×n 密行列 U：m×n 列直交行列 V： n×n 直交行列 S： n×n 対角行列 ＜応用＞ • 画像処理 • 電子状態計算 （Filter Diagonalization Method） • 文書検索 （Latent Semantic Indexing） • 各種統計計算 （主成分分析，最小二乗法）

  34. 高い演算能力を持つSIMD超並列プロセッサ • ClearSpeed CSX600 • 1個の汎用コア + 96個の演算コア • 48GFLOPS （倍精度） • GRAPE-DR • 512個の演算コア • 512GFLOPS（単精度） • 256GFLOPS（倍精度） • GeForce GTX280 （GPU） • 240個の演算コア • 933GFLOPS（単精度） • 90GFLOPS（倍精度） • 多数の演算装置の集積により極めて高いFLOPS値 • メモリアクセス性能の相対的な低下によるメモリネック

  35. データ量： O(N 2) 演算量： 　O(N 3) C C A B = + × Level-3 BLAS（行列積）の利用 • 行列積 C:=C+AB • 演算量に比べ，データ量は O(1/N) • キャッシュをうまく使うことで，メモリネックを軽減可能 行列積を効率的に使えれば，一般のアルゴリズムも高速化可能 ※行列ベクトル積（ y:= y + Ax）では，データ量・演算量ともにO(N 2)

  36. 本章の目的 • 長方行列の特異値分解アルゴリズムをCSX600を利用して高速化する • 既存のアルゴリズムをそのまま使用せず，行列積をなるべく効率的に使う形で CSX600 向けに最適化する • 性能評価を行い，更なる高速化に向けての課題を明らかにする

  37. ClearSpeed CSX600 について

  38. CSX600のアーキテクチャと性能 • CSX600 チップ • 1個の主プロセッサ • 96個の演算専用プロセッサ • 64ビット • 倍精度2演算/サイクル • 128B レジスタファイル • 6KB SRAM • 250MHz で動作 • ピーク性能： 48GFLOPS • ClearSpeed Advance ボード • 2個の CSX600 プロセッサ • 1GB DRAM • PCI-X バスにより PC 本体と接続 • ピーク性能： 96GFLOPS

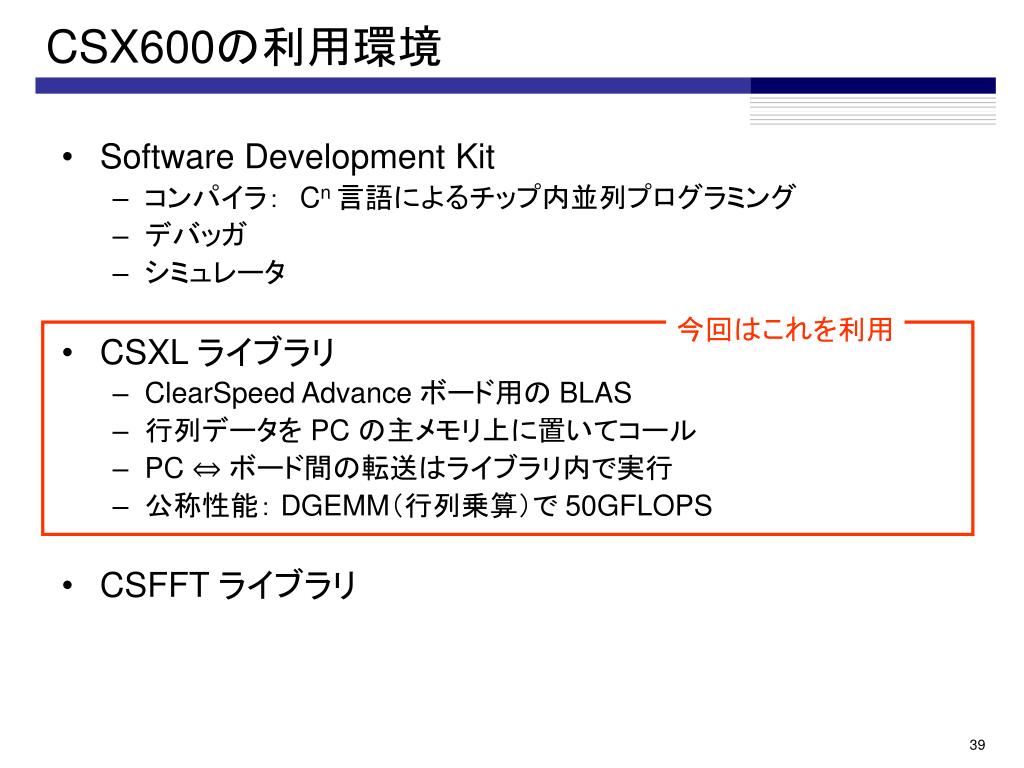

  39. 今回はこれを利用 CSX600の利用環境 • Software Development Kit • コンパイラ：　Cn 言語によるチップ内並列プログラミング • デバッガ • シミュレータ • CSXL ライブラリ • ClearSpeed Advance ボード用の BLAS • 行列データを PC の主メモリ上に置いてコール • PC ⇔ ボード間の転送はライブラリ内で実行 • 公称性能： DGEMM（行列乗算）で 50GFLOPS • CSFFT ライブラリ

  40. n k m C += A × n k B B C m += A × CSXLのDGEMMの性能 m = k = 450 1000 ≦ n ≦ 6000 k = 450 1000 ≦ m = n ≦ 6000 性能（MFLOPS） n n,m 性能を引き出すにはサイズパラメータのうち少なくとも２個を大きい値にとる必要がある

  41. CSX600向けの　　　　高速化手法

  42. n R QR分解 A = QR m 二重対角化 R = U1 B V1T Q A 特異値分解 B = U2 S V2T n n B n U’ = U1 U2 m R = U’S V T 逆変換 V = V1 V2 n Qの乗算　 U = QU’ A = US V T n 長方行列の特異値分解の手順

  43. QR分解 A = QR 二重対角化 R = U1 B V1T 特異値分解 B = U2 S V2T U’ = U1 U2 R = U’S V T 逆変換 V = V1 V2 Qの乗算　 U = QU’ A = US V T 長方行列の特異値分解の手順 m ≫ n （例：m =100000, n =5000）の場合 計算量 2mn2 実行時間の大部分を占める (8/3)n3 O(n2) ~ O(n3) 2n3 ~4n3 4mn2

  44. QR分解 A = QR 二重対角化 R = U1 B V1T 特異値分解 B = U2 S V2T U’ = U1 U2 R = U’S V T 逆変換 V = V1 V2 Qの乗算　 U = QU’ A = US V T 高速化の方針 §CSX600を利用する部分 行列乗算のみ高速化可能 行列乗算中心のアルゴリズム §CSX600を利用しない（CPUのみで実行する）部分 LAPACKのDGEBRD LAPACKのDORMBR I-SVD（IDBDSLV）

  45. level-2 BLAS CSXLを使えない ハウスホルダー変換によるQR分解 ハウスホルダー変換による列の消去 H1 A = ( I – t1y1y1T ) A = A(1) 上三角化とQR分解 Hn・・・ H2 H1 A = A(n) A = H1 H2・・・ Hn A(n) = QR ・・・ A A(1) A(2) A(n) = R

  46. 複数のハウスホルダー変換の合成 Compact WY representation Hn・・・ H2 H1 = ( I – tn yn ynT ) ・・・ ( I – t2y2y2T )( I – t1y1y1T ) = I – Yn Tn YnT ただし， Yn = [ y1 | y2 | ・・・ | yn]　（m×n行列） Tn：　n×n下三角行列 I – I – I – ・・・ = × × × × × × 複数のハウスホルダー変換の作用を，行列乗算として まとめて実行可能

  47. ハウスホルダー変換のブロック化 HL ・・・ H1 = （I – YTYT ） = 複数のハウスホルダー変換の合成 行列乗算としてまとめて作用 （I – YTYT ） = （I – YTYT ） = CSX６００で高速化

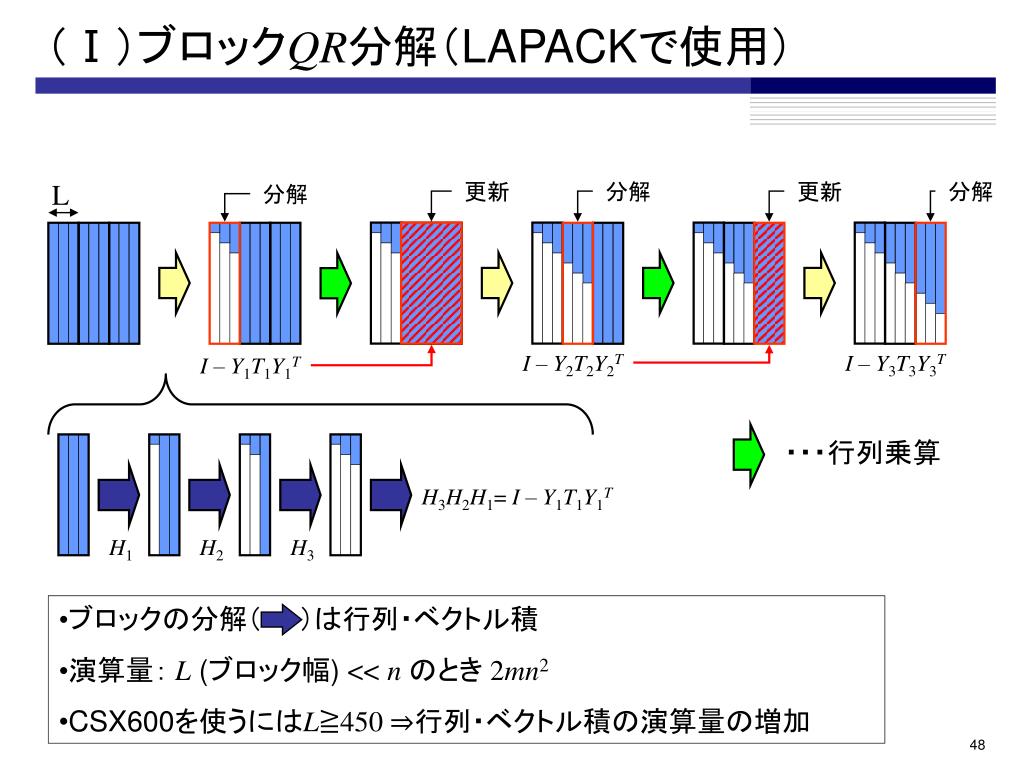

  48. 更新 分解 更新 分解 分解 I – Y2T2Y2T I – Y3T3Y3T I – Y1T1Y1T ・・・行列乗算 H3H2H1= I – Y1T1Y1T H1 H2 H3 （Ⅰ）ブロックQR分解（LAPACKで使用） L • ブロックの分解（　　）は行列・ベクトル積 • 演算量： L (ブロック幅) <<n のとき 2mn2 • CSX600を使うにはL≧450 ⇒行列・ベクトル積の演算量の増加

  49. 分解 更新 分解 合成 I – Y1T1Y1T I – Y2T2Y2T ・・・行列乗算 I – Y1T1Y1T I – Y11T11Y11T （Ⅱ）再帰的QR分解 (I – Y1T1Y1T) ×(I – Y2T2Y2T) = I – YTYT • ほぼ全ての演算が行列乗算 • 演算量： 3mn2 • Qの乗算の効率が良い

  50. 更新 分解 更新 分解 分解 I – Y2T2Y2T I – Y3T3Y3T I – Y1T1Y1T ・・・行列乗算 I – Y1T1Y1T （Ⅲ）再帰的QR分解の拡張 L • ほぼ全ての演算が行列乗算 • 演算量：Ⅰ(2mn2)とⅡ(3mn2)の中間 • ブロック幅Lを適切に選ぶことで，他の２方法より高速になる可能性がある
