Presentation Transcript

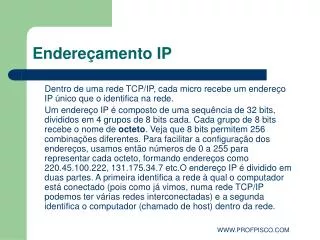

  1. Endereçamento IP Dentro de uma rede TCP/IP, cada micro recebe um endereço IP único que o identifica na rede. Um endereço IP é composto de uma sequência de 32 bits, divididos em 4 grupos de 8 bits cada. Cada grupo de 8 bits recebe o nome de octeto. Veja que 8 bits permitem 256 combinações diferentes. Para facilitar a configuração dos endereços, usamos então números de 0 a 255 para representar cada octeto, formando endereços como 220.45.100.222, 131.175.34.7 etc.O endereço IP é dividido em duas partes. A primeira identifica a rede à qual o computador está conectado (pois como já vimos, numa rede TCP/IP podemos ter várias redes interconectadas) e a segunda identifica o computador (chamado de host) dentro da rede. WWW.PROFPISCO.COM

  2. OCTETOS 255.255.255.255 11111111.11111111.11111111.11111111 REDE HOST 192.168.0.1 WWW.PROFPISCO.COM

  3. Classes de IP WWW.PROFPISCO.COM

  4. Quantidade de Host por Classe • Classe A -16,777,214 • Classe B - 65,534 • Classe C - 254 WWW.PROFPISCO.COM

  5. Máscara de Rede IP Máscara • 192.168.0.1 255.255.255.0 • 100.100.100.100 255.0.0.0 • 150.1.1.1 255.255.0.0 WWW.PROFPISCO.COM

  6. Exercicio • 1) Tendo os ips abaixo informe a qual classe ele pertence e qual a sua mascara de rede • A) 50.5.8.9 • B) 120.5.7.8 • C) 150.8.9.9 • D) 200.77.100.6 • E) 220.86.254.44 WWW.PROFPISCO.COM

  7. Redes e Sub-Redes Rede - A 1 - 192.168.0.1 2 - 192.168.0.2 Rede - A Rede - B Rede - B 1 - 192.168.2.1 2 - 192.168.2.2 1 2 1 2 WWW.PROFPISCO.COM

  8. Máscara de Sub-rede simples WWW.PROFPISCO.COM

  9. Máscara de rede complexa WWW.PROFPISCO.COM

  10. Máscara de sub-rede WWW.PROFPISCO.COM

  11. Tabela de Máscara de sub-rede WWW.PROFPISCO.COM

  12. Exemplo Backbone - 203.107.171.X Máscara - 255.255.255.240 Rede B Rede A 203.107.171.2.1 203.107.171.1.1 host 0001 rede 0010 host 0001 rede 0001 203.107.171.33 203.107.171.17 203.107.171.2.2 rede 0010 host 0010 203.107.171.1.2 203.107.171.34 rede 0001 host 0010 203.107.171.18 WWW.PROFPISCO.COM
