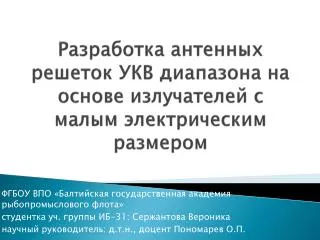

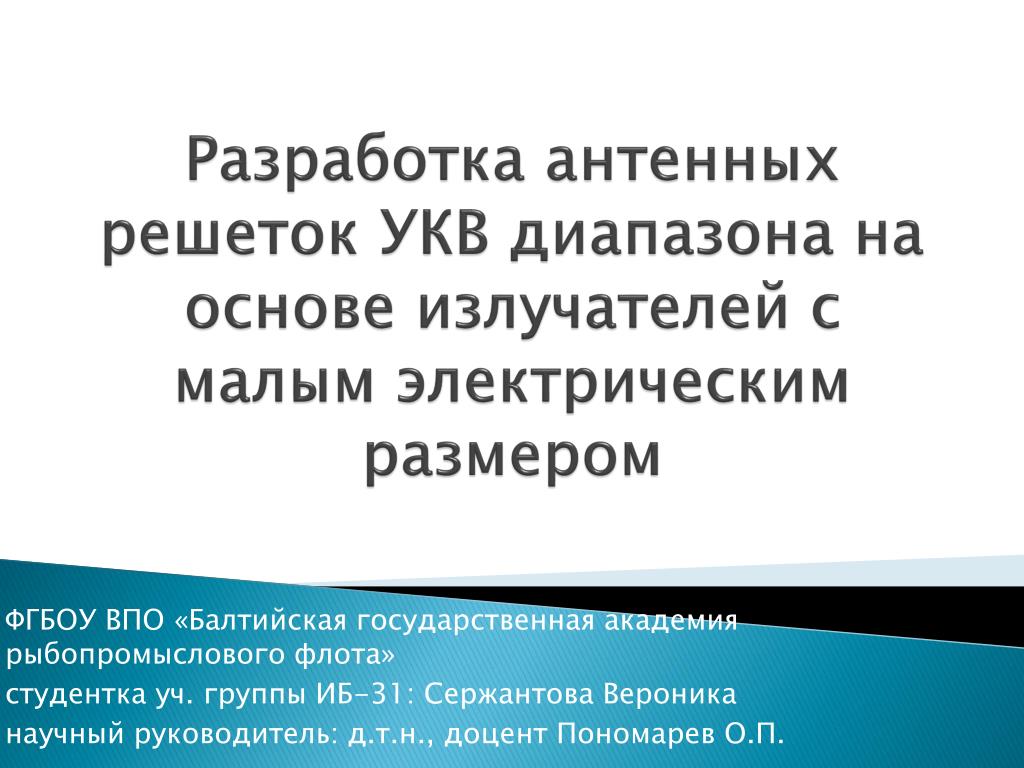

  1. Разработка антенных решеток УКВ диапазона на основе излучателей с малым электрическим размером ФГБОУ ВПО «Балтийская государственная академия рыбопромыслового флота» студентка уч. группы ИБ-31: Сержантова Вероника научный руководитель: д.т.н., доцент Пономарев О.П.

  2. Распределение частот согласно международному регламенту радиосвязи в диапазоне УВЧ

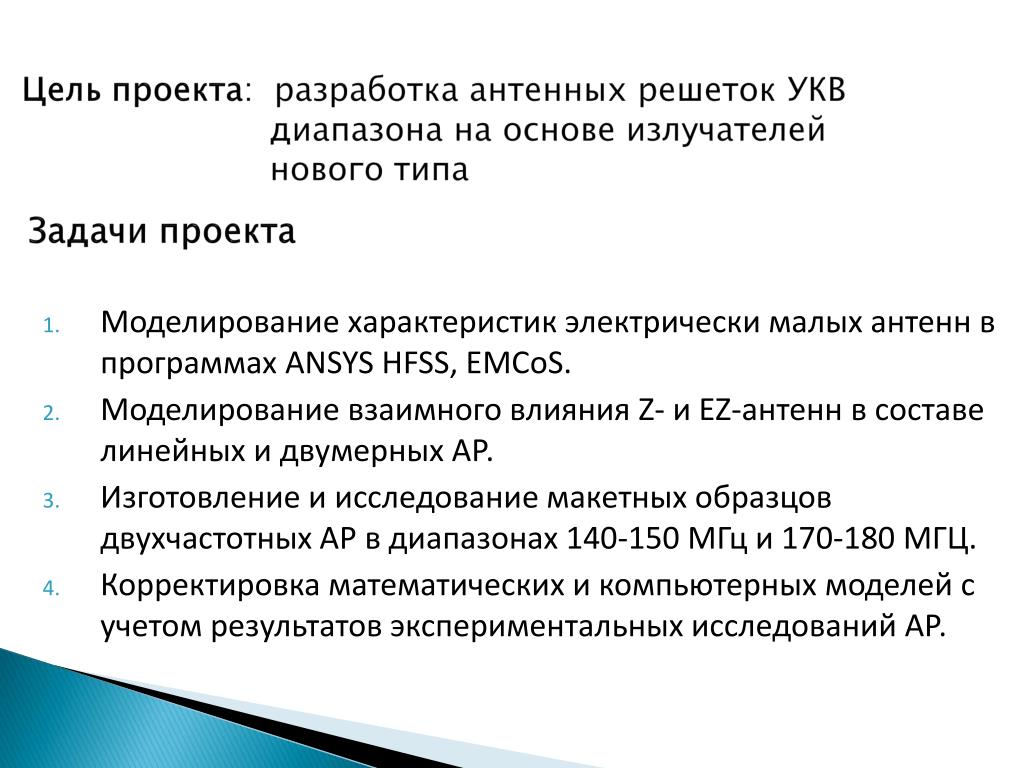

  3. Цель проекта: разработка антенных решеток УКВ диапазона на основе излучателей нового типа Задачи проекта • Моделирование характеристик электрически малых антенн в программах ANSYS HFSS, EMCoS. • Моделирование взаимного влияния Z- и EZ-антенн в составе линейных и двумерных АР. • Изготовление и исследование макетных образцов двухчастотных АР в диапазонах 140-150 МГц и 170-180 МГЦ. • Корректировка математических и компьютерных моделей с учетом результатов экспериментальных исследований АР.

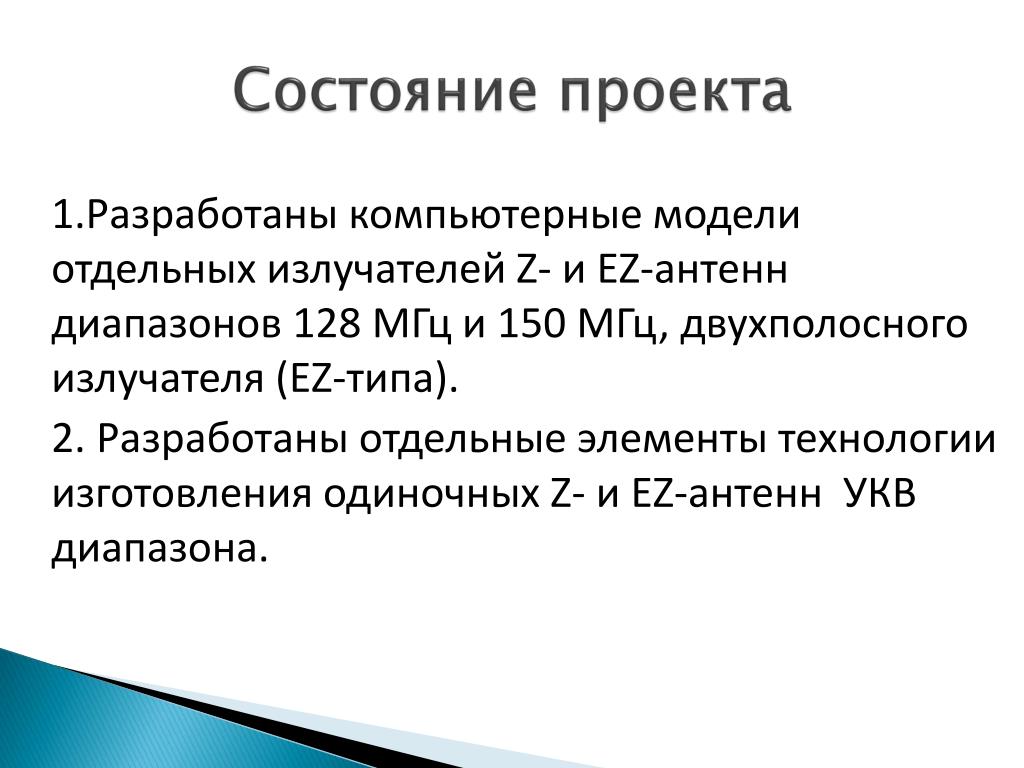

  4. Состояние проекта 1.Разработаны компьютерные модели отдельных излучателей Z- и EZ-антенн диапазонов 128 МГц и 150 МГц, двухполосного излучателя (EZ-типа). 2. Разработаны отдельные элементы технологии изготовления одиночных Z- и EZ-антенн УКВ диапазона.

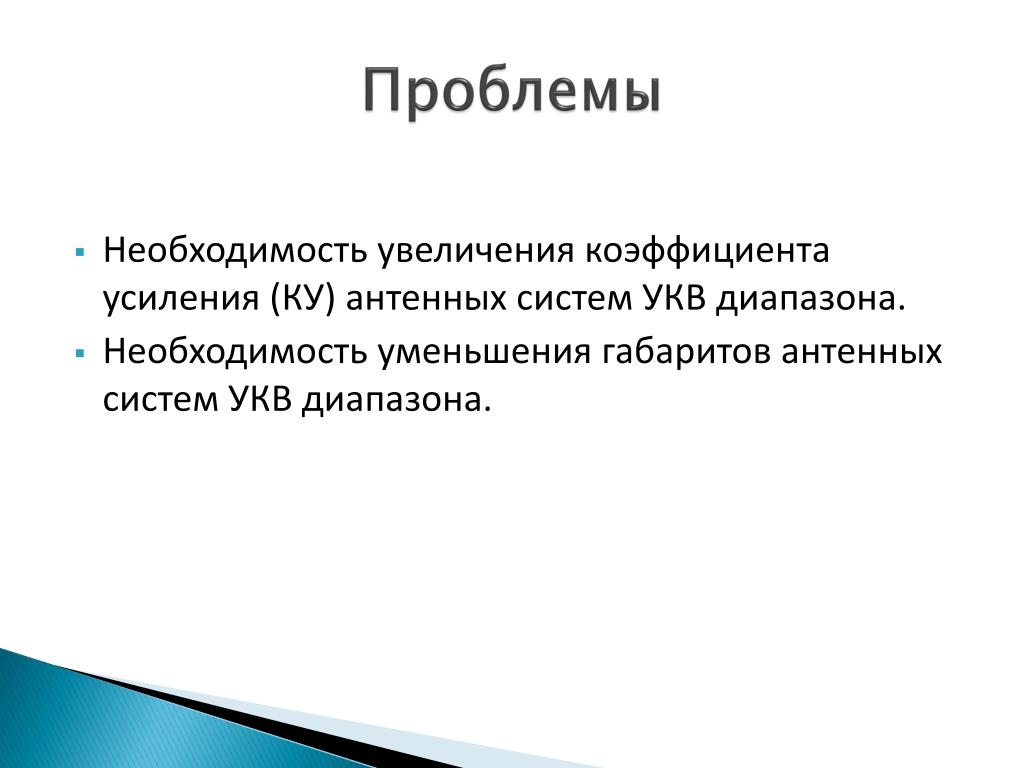

  5. Проблемы • Необходимость увеличения коэффициента усиления (КУ) антенных систем УКВ диапазона. • Необходимость уменьшения габаритов антенных систем УКВ диапазона.

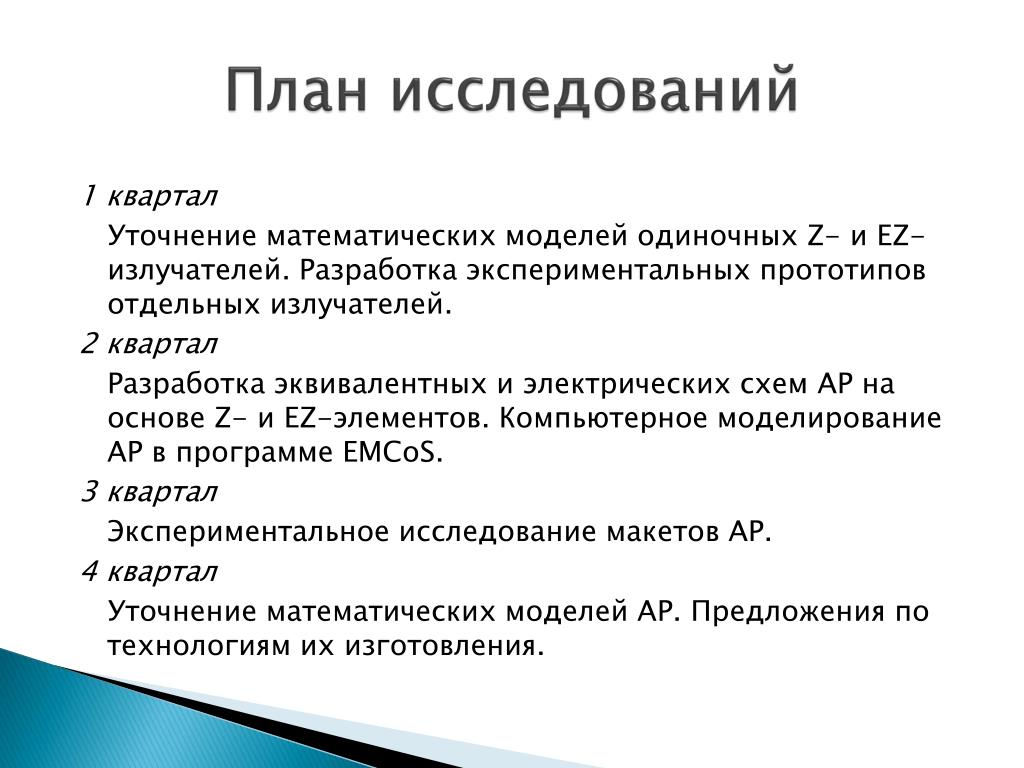

  6. План исследований 1 квартал Уточнение математических моделей одиночных Z- и EZ-излучателей. Разработка экспериментальных прототипов отдельных излучателей. 2 квартал Разработка эквивалентных и электрических схем АР на основе Z- и EZ-элементов. Компьютерное моделирование АР в программе EMCoS. 3 квартал Экспериментальное исследование макетов АР. 4 квартал Уточнение математических моделей АР. Предложения по технологиям их изготовления.

  7. Инновационность проекта Впервые будут предложены многочастотные антенные решетки (АР) УКВ диапазона (100-300 МГц) на основе Z- и EZ-излучателей с малым электрическим размером. Планируется подача заявки на патентование полезной модели и изобретения.

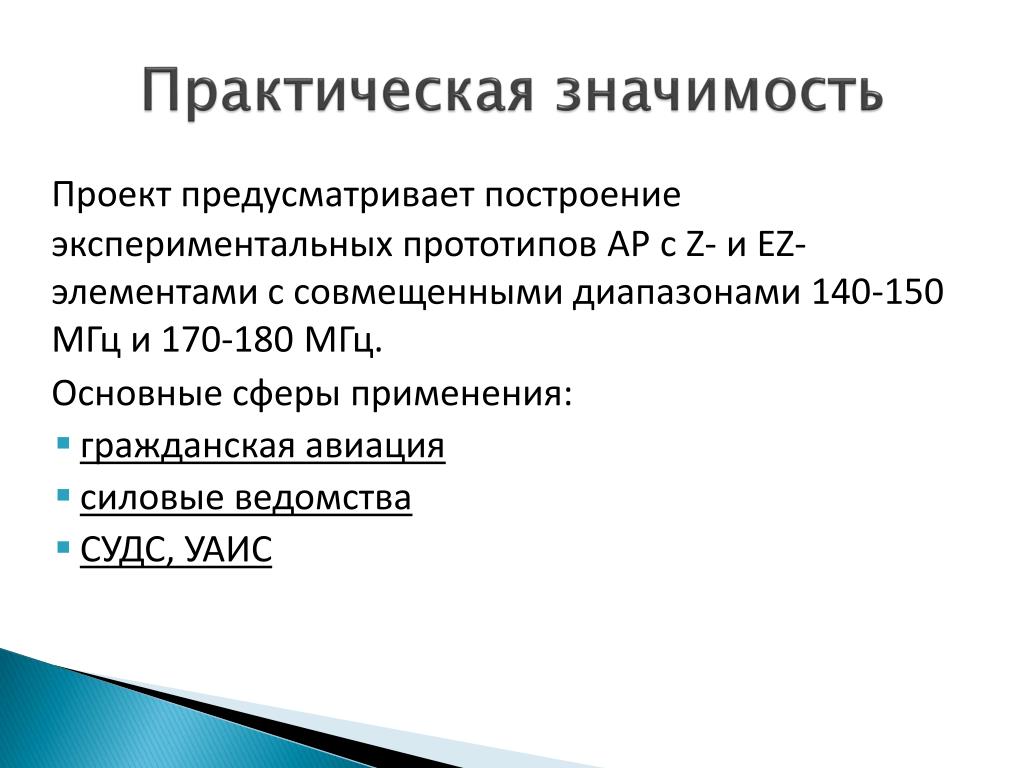

  8. Практическая значимость Проект предусматривает построение экспериментальных прототипов АР с Z- и EZ-элементами с совмещенными диапазонами 140-150 МГц и 170-180 МГц. Основные сферы применения: • гражданская авиация • силовые ведомства • СУДС, УАИС

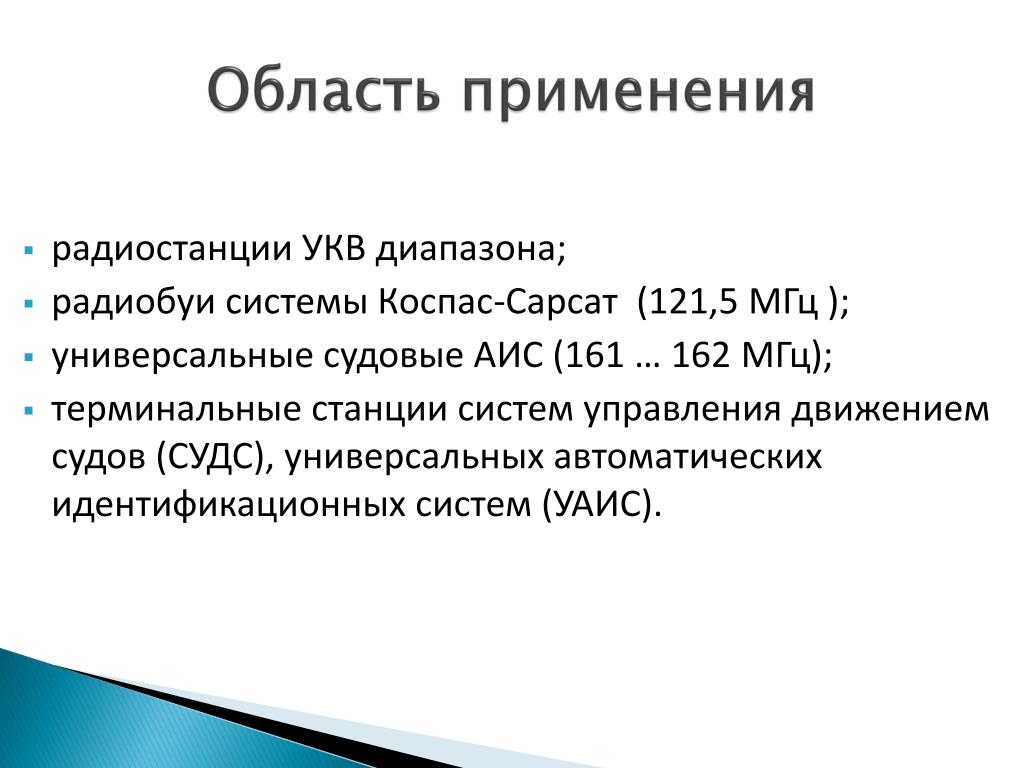

  9. Область применения • радиостанции УКВ диапазона; • радиобуи системы Коспас-Сарсат (121,5 МГц ); • универсальные судовые АИС (161 … 162 МГц); • терминальные станции систем управления движением судов (СУДС), универсальных автоматических идентификационных систем (УАИС).

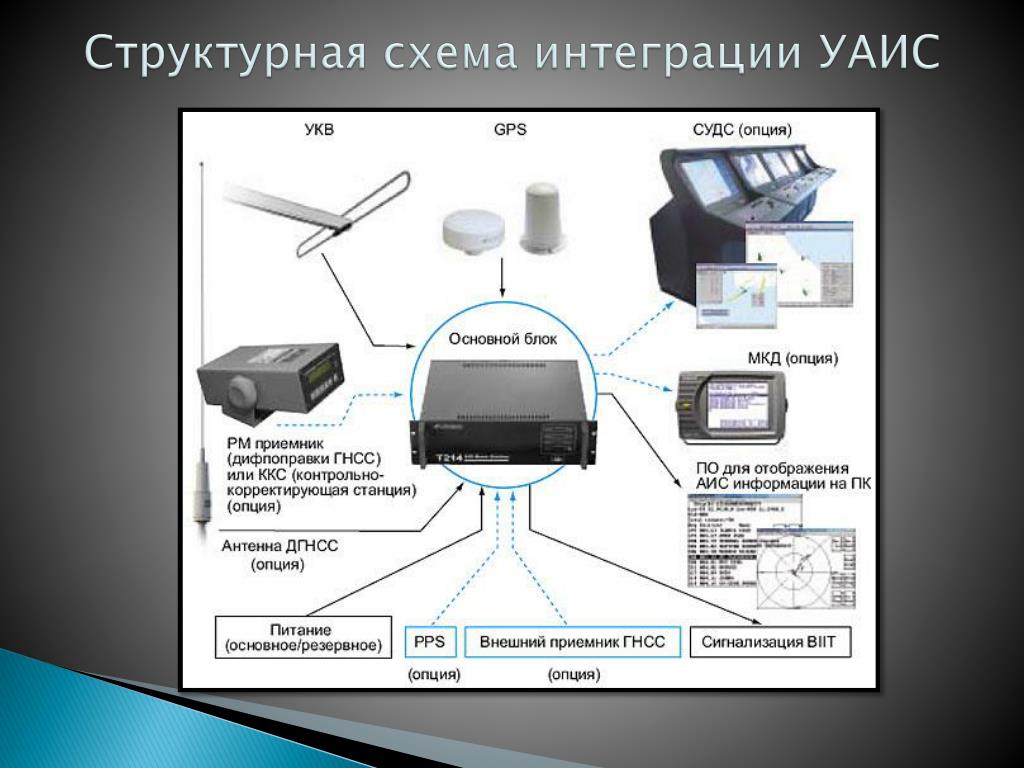

  10. Структурная схема интеграции УАИС

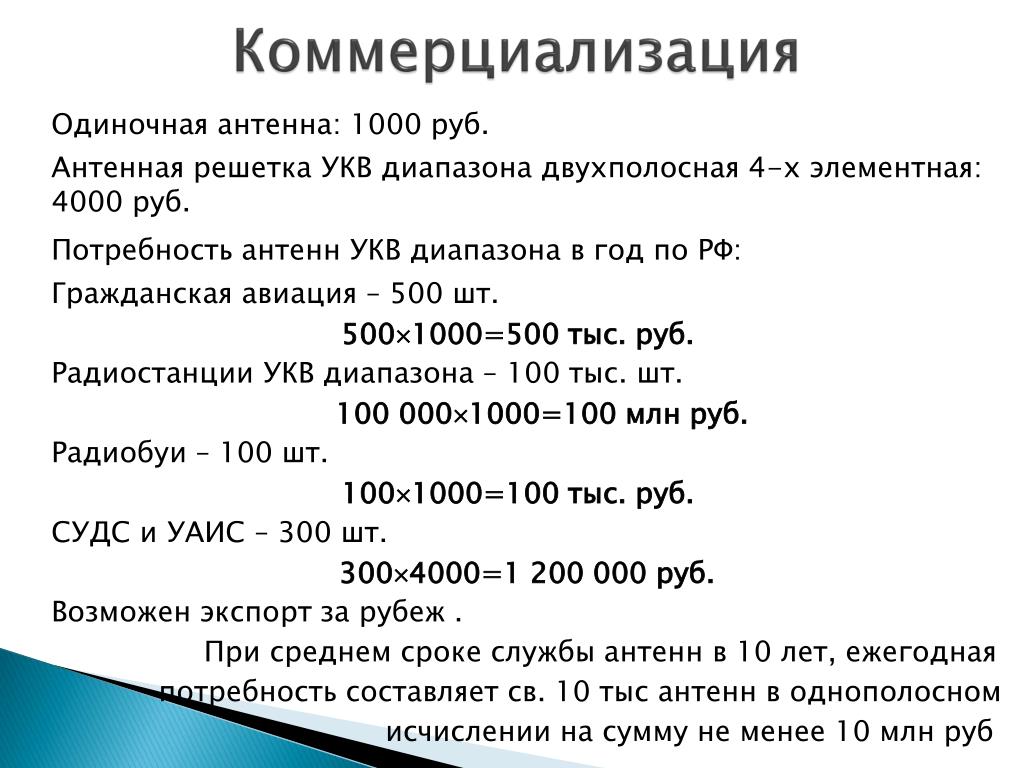

  11. Коммерциализация Одиночная антенна: 1000 руб. Антенная решетка УКВ диапазона двухполосная 4-х элементная: 4000 руб. Потребность антенн УКВ диапазона в год по РФ: Гражданская авиация – 500 шт. 5001000=500 тыс. руб. Радиостанции УКВ диапазона – 100 тыс. шт. 100 0001000=100 млн руб. Радиобуи – 100 шт. 1001000=100 тыс. руб. СУДС и УАИС – 300 шт. 3004000=1 200 000 руб. Возможен экспорт за рубеж . При среднем сроке службы антенн в 10 лет, ежегодная потребность составляет св. 10 тыс антенн в однополосном исчислении на сумму не менее 10 млн руб
