课程名称：综合技能训练训练一： UG 三轴数控编程 —— UG 加工模块简介

课程名称：综合技能训练 训练一：UG三轴数控编程——UG加工模块简介

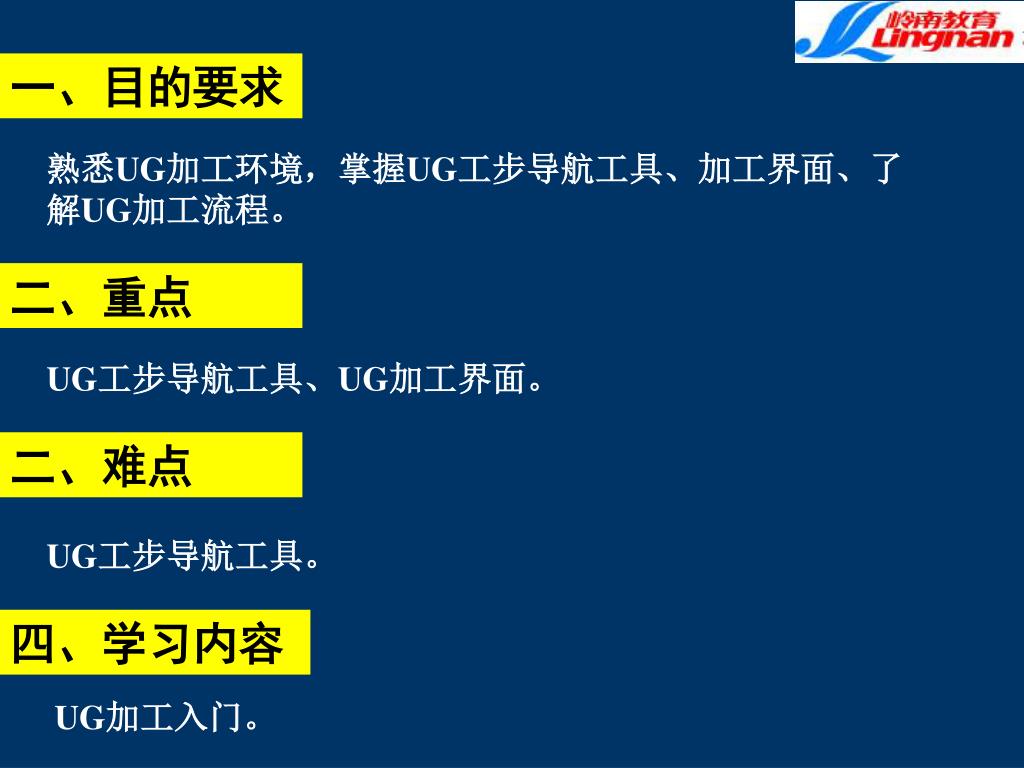

一、目的要求 熟悉UG加工环境，掌握UG工步导航工具、加工界面、了解UG加工流程。二、重点 UG工步导航工具、UG加工界面。二、难点 UG工步导航工具。四、学习内容 UG加工入门。

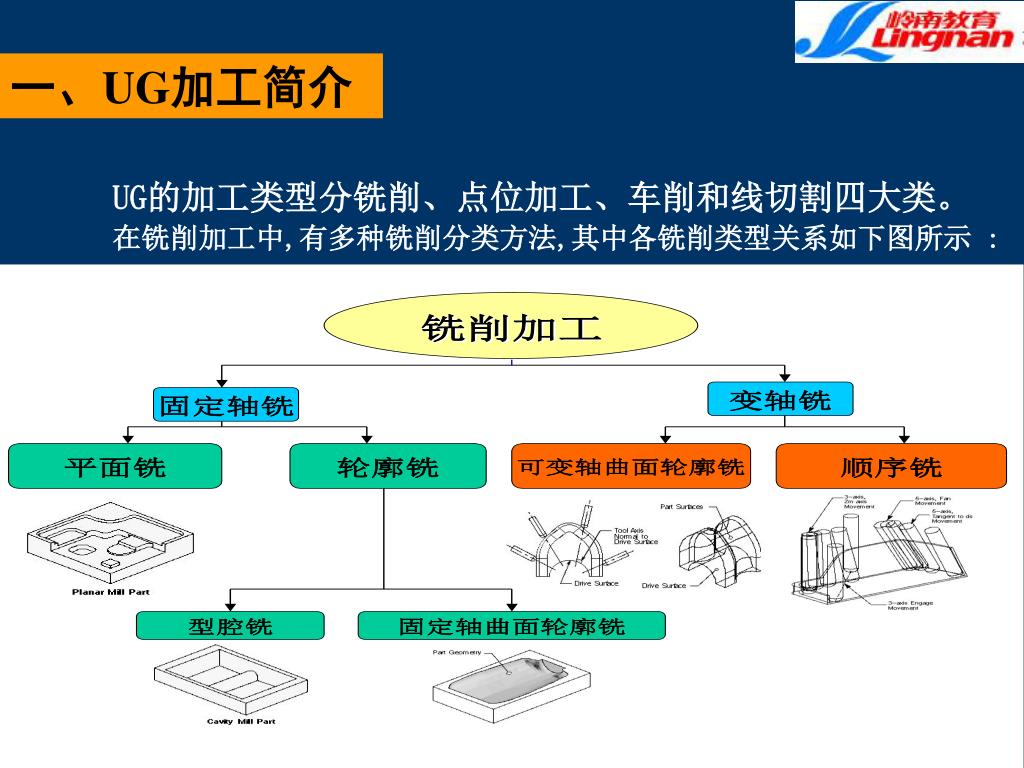

一、UG加工简介 UG的加工类型分铣削、点位加工、车削和线切割四大类。在铣削加工中,有多种铣削分类方法,其中各铣削类型关系如下图所示 :

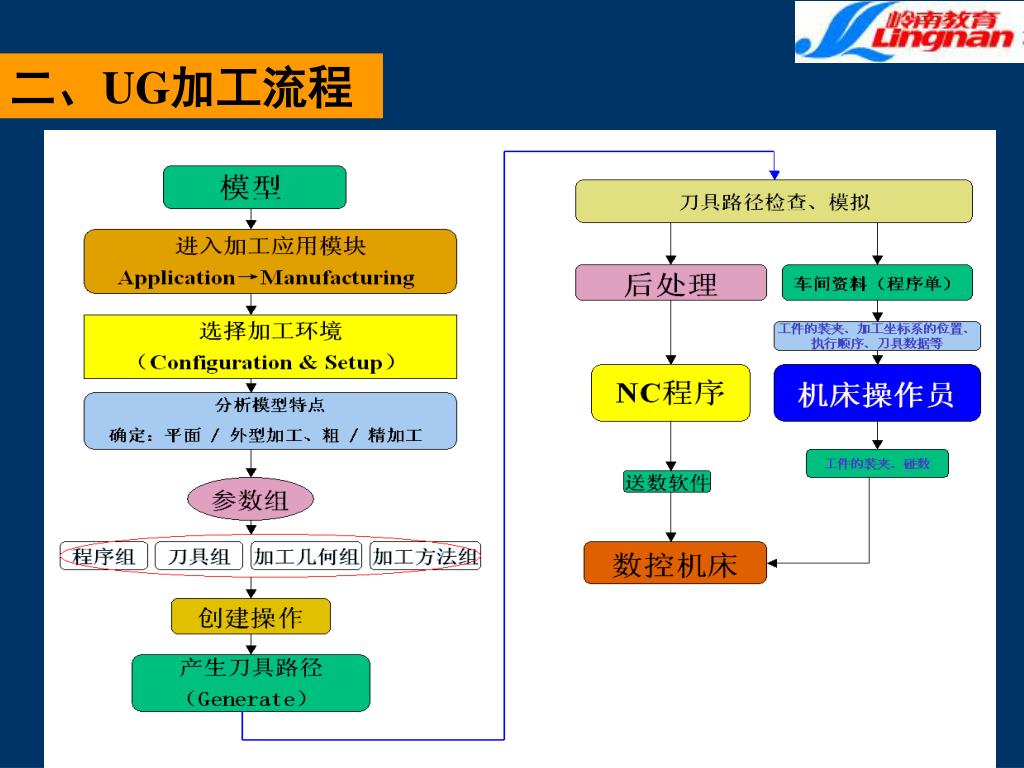

二、UG加工流程

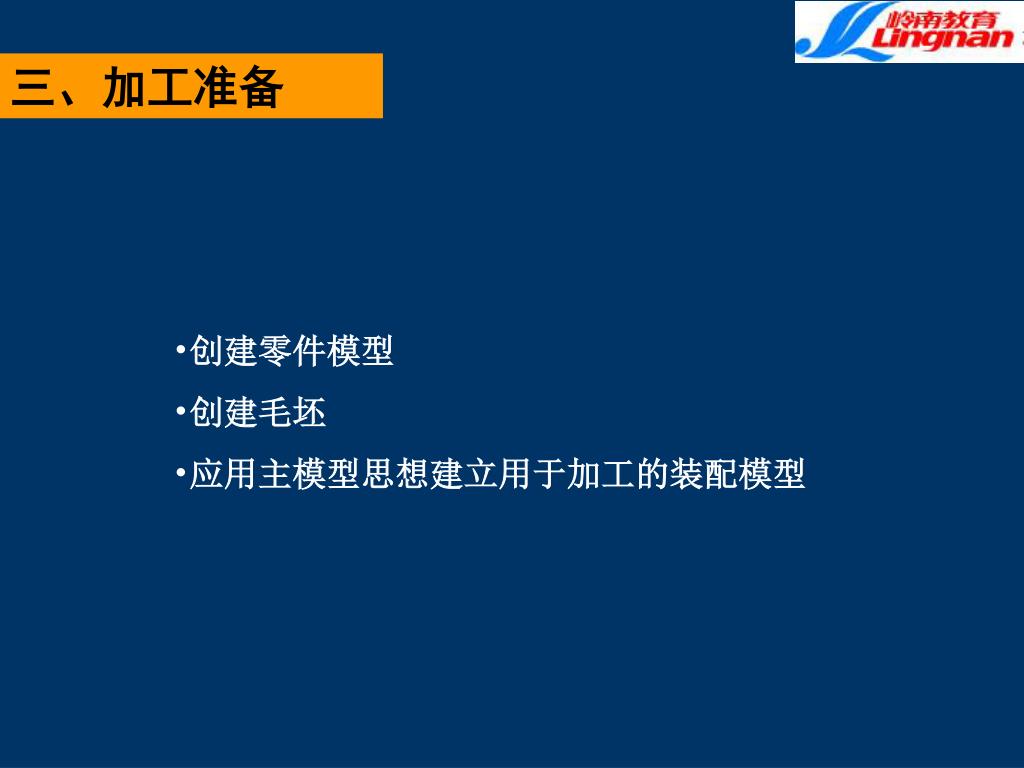

三、加工准备 • 创建零件模型 • 创建毛坯 • 应用主模型思想建立用于加工的装配模型

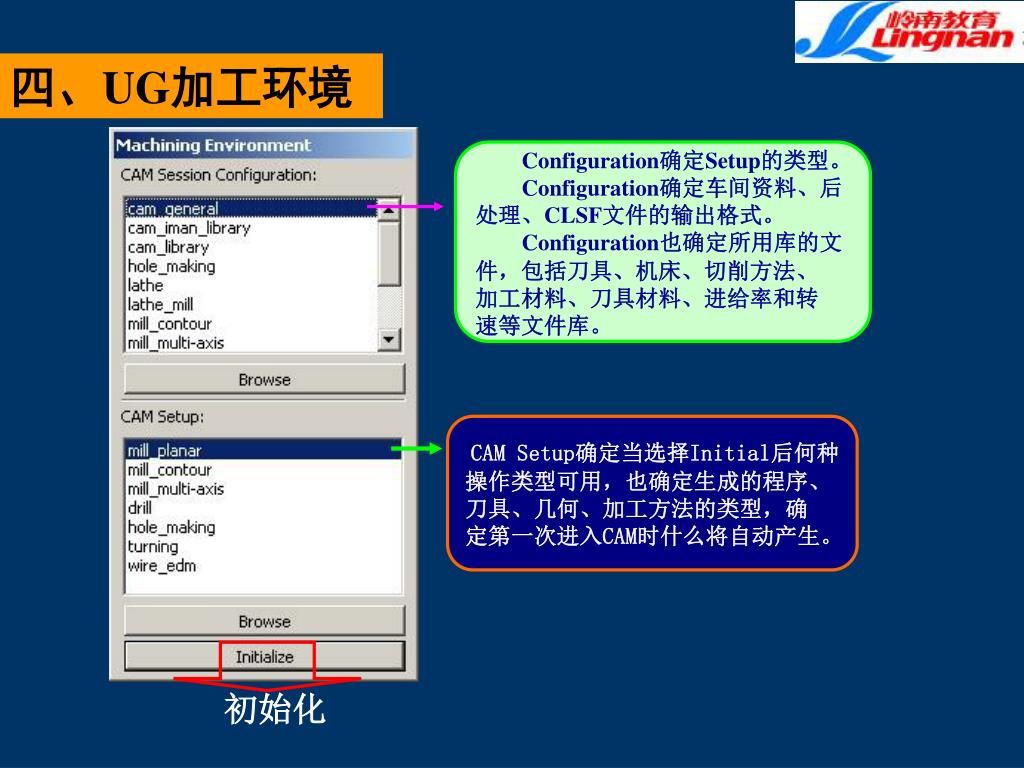

四、UG加工环境 Configuration确定Setup的类型。 Configuration确定车间资料、后处理、CLSF文件的输出格式。 Configuration也确定所用库的文件，包括刀具、机床、切削方法、加工材料、刀具材料、进给率和转速等文件库。 CAM Setup确定当选择Initial后何种操作类型可用，也确定生成的程序、刀具、几何、加工方法的类型，确定第一次进入CAM时什么将自动产生。初始化

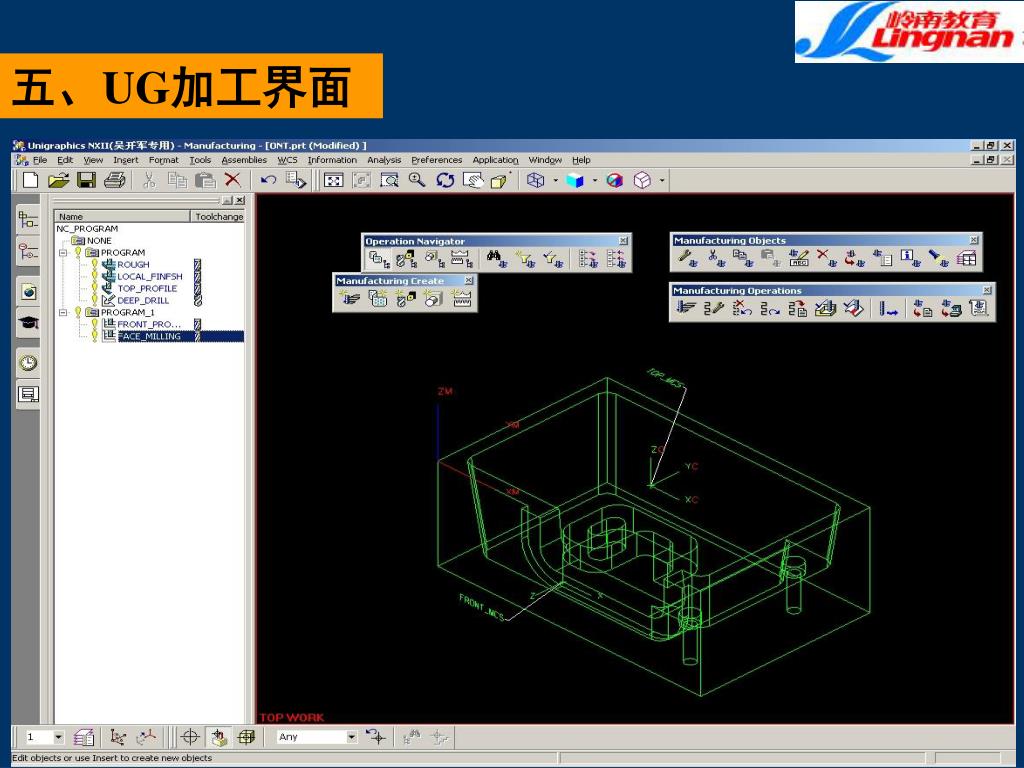

五、UG加工界面

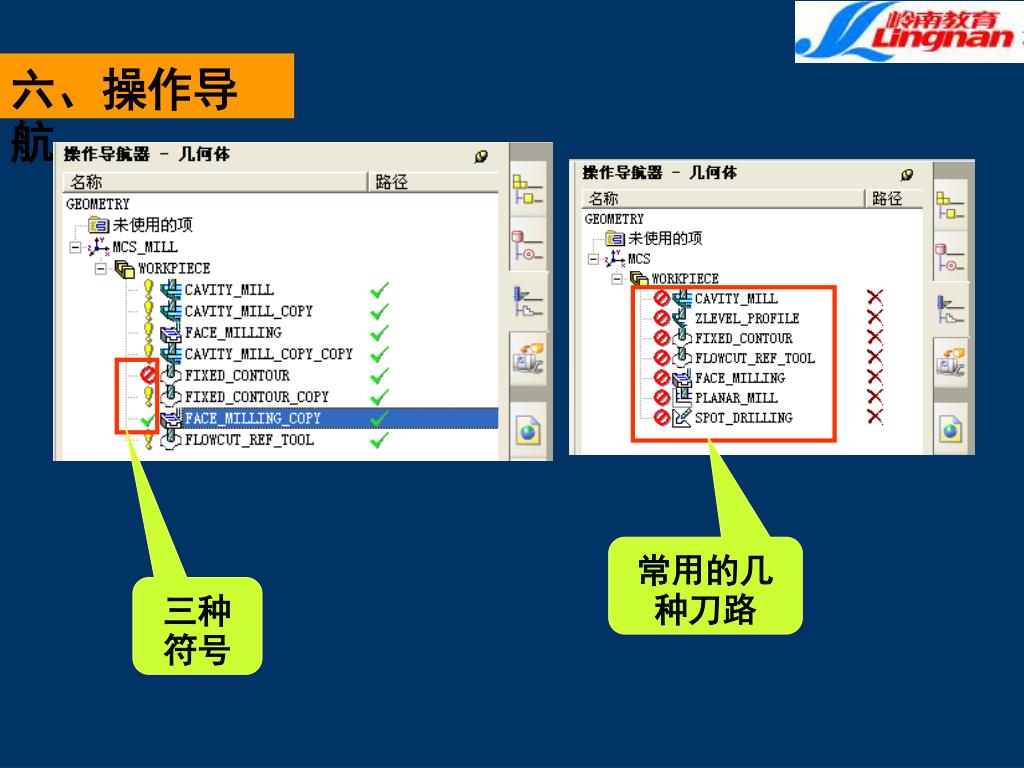

六、操作导航 常用的几种刀路三种符号

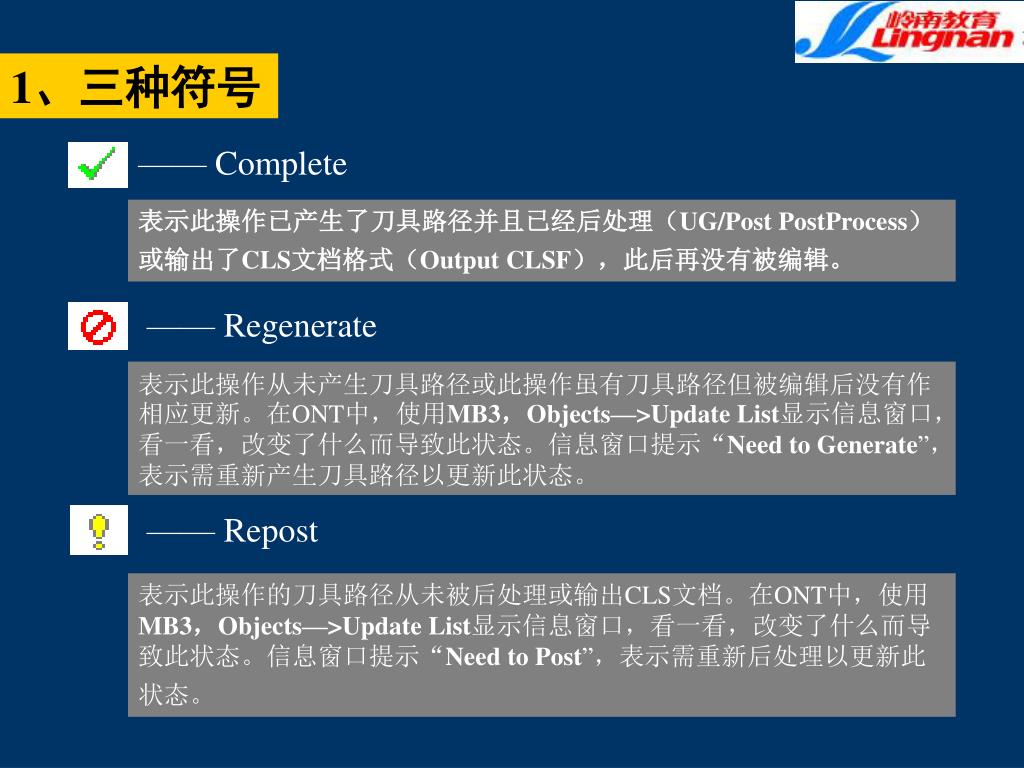

1、三种符号 —— Complete 表示此操作已产生了刀具路径并且已经后处理（UG/Post PostProcess）或输出了CLS文档格式（Output CLSF），此后再没有被编辑。 —— Regenerate 表示此操作从未产生刀具路径或此操作虽有刀具路径但被编辑后没有作相应更新。在ONT中，使用MB3，Objects—>Update List显示信息窗口，看一看，改变了什么而导致此状态。信息窗口提示“Need to Generate”，表示需重新产生刀具路径以更新此状态。 —— Repost 表示此操作的刀具路径从未被后处理或输出CLS文档。在ONT中，使用MB3，Objects—>Update List显示信息窗口，看一看，改变了什么而导致此状态。信息窗口提示“Need to Post”，表示需重新后处理以更新此状态。

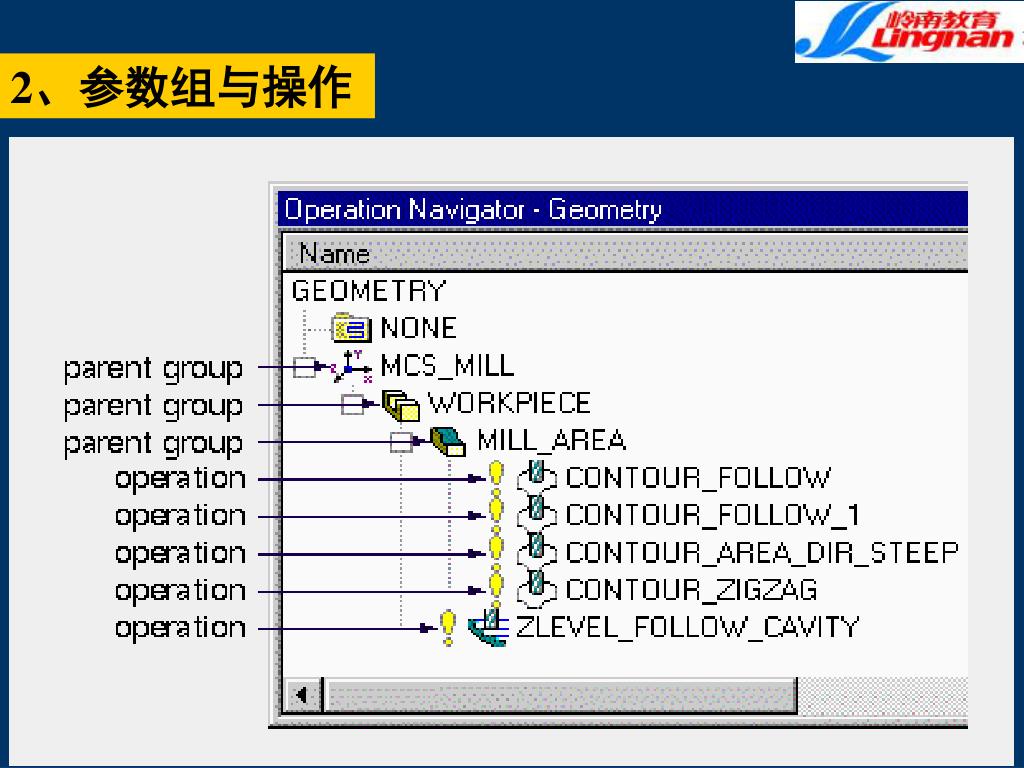

2、参数组与操作

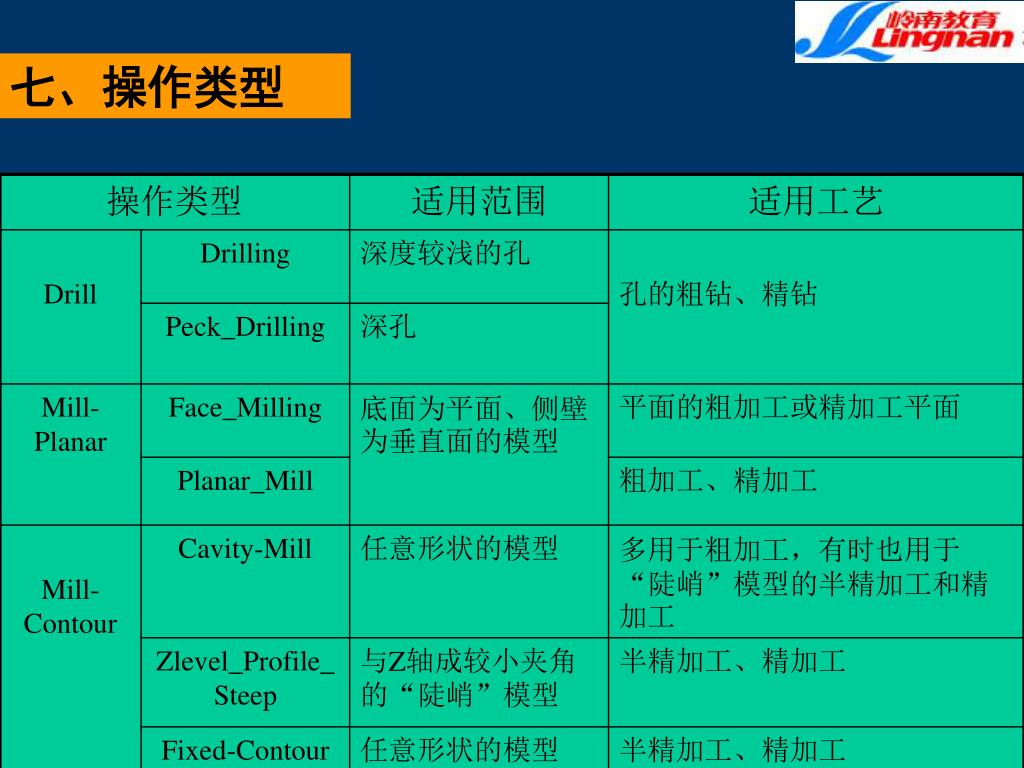

七、操作类型

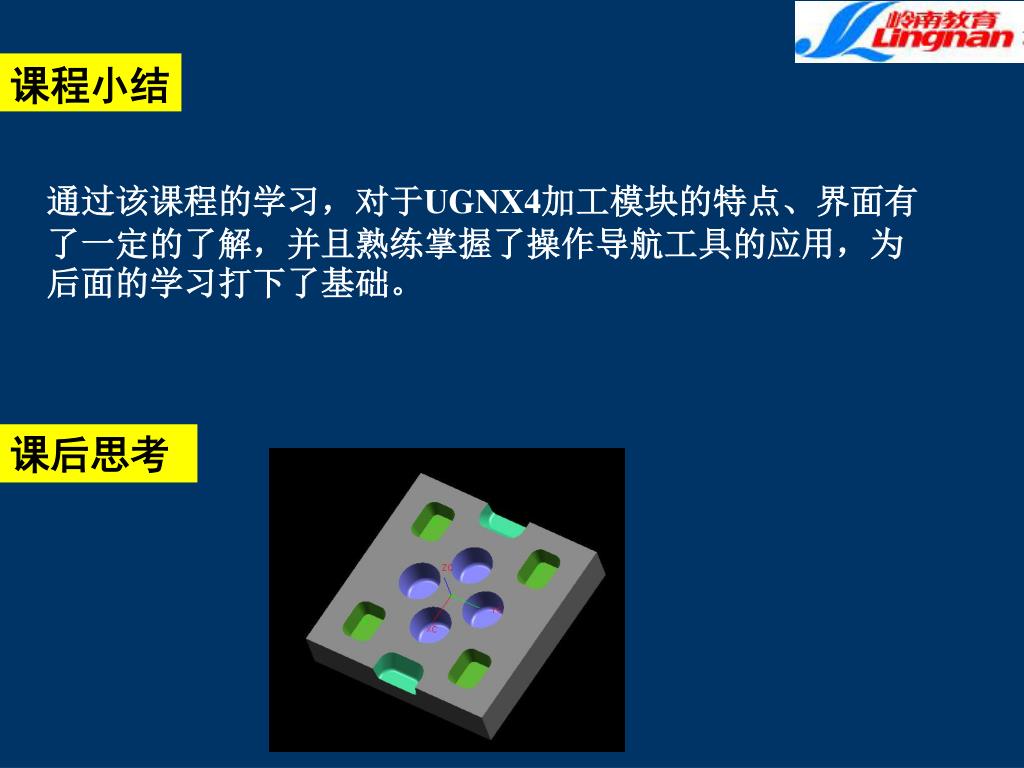

课程小结 通过该课程的学习，对于UGNX4加工模块的特点、界面有了一定的了解，并且熟练掌握了操作导航工具的应用，为后面的学习打下了基础。课后思考

课程名称：综合技能训练 训练一： UG 三轴数控编程 —— UG 加工模块简介
