  1. 无线常用仪器仪表使用详解 武汉虹信通信技术上海分公司 专业服务部 胡中华 QQ:3723913

  2. 目录 • 测试手机使用及相关参数. • DingLi测试软件使用. • TEMS测试软件使用. • 光功率计、 GPS使用. • 驻波仪使用方法. • 频谱仪使用方法.

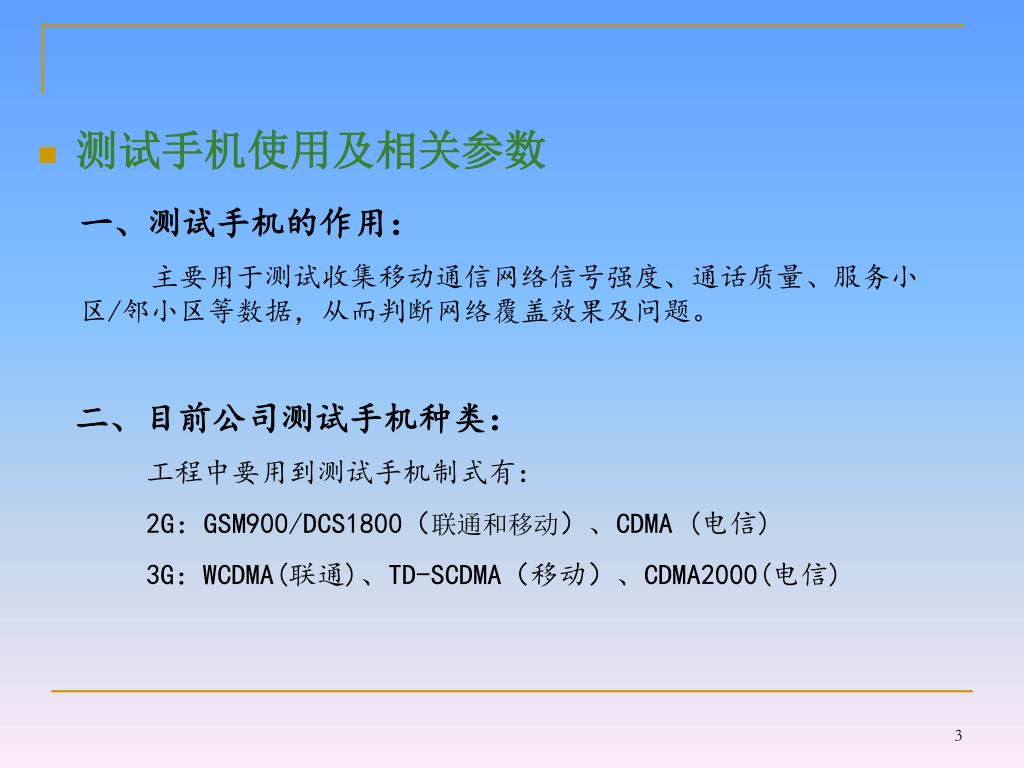

  3. 测试手机使用及相关参数 一、测试手机的作用: 主要用于测试收集移动通信网络信号强度、通话质量、服务小 区/邻小区等数据,从而判断网络覆盖效果及问题。 二、目前公司测试手机种类: 工程中要用到测试手机制式有: 2G:GSM900/DCS1800(联通和移动)、CDMA (电信) 3G:WCDMA(联通)、TD-SCDMA(移动)、CDMA2000(电信)

  4. 公司测试手机图片 联通/移动2G: GSM网络测试手机。 联通2G 、3G:WCDMA及移动2G网络测试手机。 诺基亚 1110 诺基亚 1202 索爱 k790、K800

  5. 公司测试手机图片 联通/移动2G: GSM网络测试手机。 • 移动3G: TD-SCDMA网络测试手机。 SAGEM OT260 (萨基姆) SAGEM OT86 (萨基姆)

  6. 1 三、测试手机常用功能使用方法: 1、2G网络联通/移动/电信测试手机使用: 1.1 Nokia 1110 Nokia手机的工程模式名称为“Net monitor”,Net monitor这个选项 只能通过特殊方式开启后才能出现,一般标准的手机是无法看到的。 进入手机菜单的最后一项Net Monitor-按[选择]-在test中输入你欲进入的数值,如101-按[确定]即可进入相关页面(如下图) 1.1.1 进入工程模式 警告:不要在此选项中填入241和242,否则Net monitor将永久的全部或部分关闭。直到再次使用电脑方式开启。请使用者务必注意!

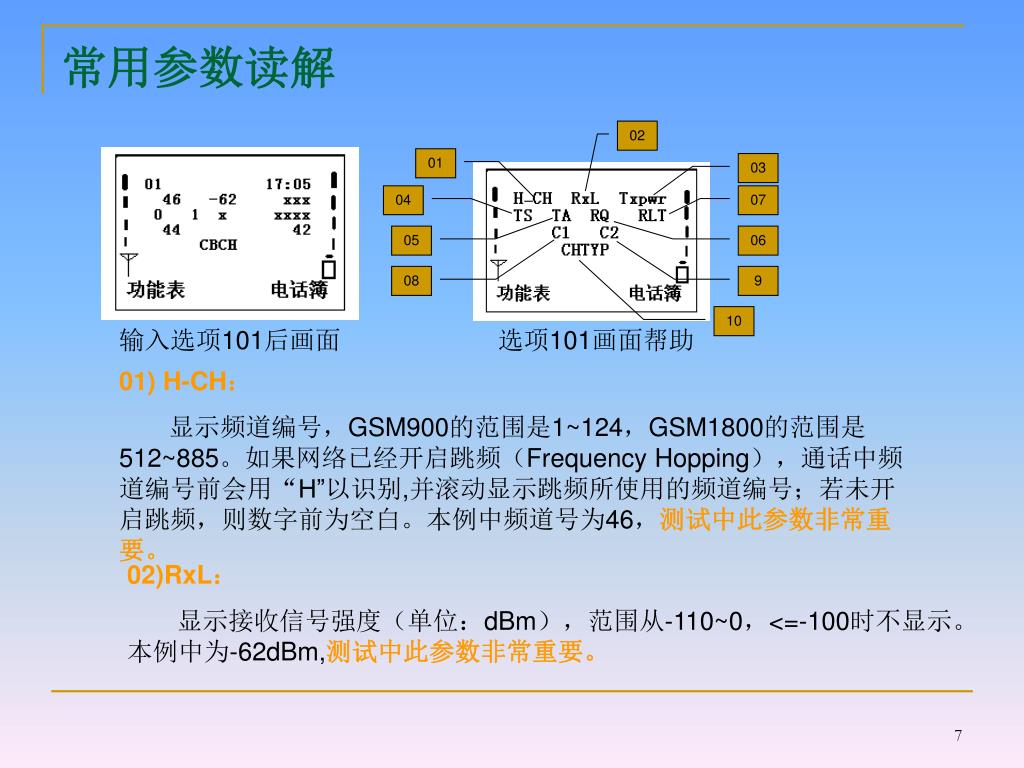

  7. 02 01 03 04 07 05 06 08 9 10 常用参数读解 输入选项101后画面 选项101画面帮助 01) H-CH: 显示频道编号,GSM900的范围是1~124,GSM1800的范围是512~885。如果网络已经开启跳频(Frequency Hopping),通话中频道编号前会用“H”以识别,并滚动显示跳频所使用的频道编号;若未开启跳频,则数字前为空白。本例中频道号为46,测试中此参数非常重要。 02)RxL: 显示接收信号强度(单位:dBm),范围从-110~0,<=-100时不显示。本例中为-62dBm,测试中此参数非常重要。

  8. 常用参数读解 3) TxPwr: 显示通话中手机的功率发射强度(Power Level),显示范围0~19。待机时显示XXX(GSM900启始值:5 对就发射功率33dBm),测试中此参数非常重要。 。 4) TS:时隙(Time Slot),TS=0~7,其中TS 0为BCCH所使用。 5) TA:Time Advance,时间前置量,显示手机和基站间的距离,该数值乘以550可换算为以米为单位的距离值。不过因受电波反射吸收等影响,TA值仅供参考用,其范围为0~63,测试中此参数非常重要。 。 • RQ:Rx Quality,即通话品质,RQ=0~7。数值越大,通话品质越差,待机时显示x,测试中此参数非常重要。 。 • RLT:Radio Link Timeout。(释放链路中继器)如果是负值,则显示0,最大值为64。待机时,则会显示xxxx。 • 8) C1:路径损失参数(Path Loss Criterion),供手机决定频道选定的参数。 • C1=〔A-Max(B,0)〕 dBm • A=RxAv(平均接收强度)-RxLev_Access_Min(最低入网强度) • B=MS_TxPwr_Max_CCH(手机入网最大发射功率)- Pmax(手机可发 射最大功率)C1值确保手机所在之频道的上行与下行均有成功通讯的可能。

  9. 02 01 03 04 07 05 06 08 9 10 常用参数读解 9) C2: 小区重新选择参数(Cell Reselection Criterion),C2用以决定重新选择小区的时机。 10) CHTYP:Channel Type,显示现在使用中信道类型,常用有以下几种: THR0 : TCH HR subchannel 0,半速率业务0号子信道; THR1 : TCH HR subchannel 1,半速率业务1号子信道; TFR : TCH FR,全速率业务信道; TEFR : TCH EFR,增强型全速率业务信道; SDCC :独立专用控制信道,TCH分配无关,传送信令; AGCH :允许接入信道; CCCH :公共控制信道; CBCH : CCCH 和小区广播接收; BCCH :广播控制信道; SEAR : SEARCH,手机正在搜寻网络讯号; NSPS : MS is in No Service and Power Saving state,无网络,手机处于省电模式; 通话中CHTYP项变化:AGCH->SDCC->TFR(TEFR)->挂断电话->BCCH->CCCH 开机时CHTYP项变化:AGCH->SDCC->BCCH->CCCH

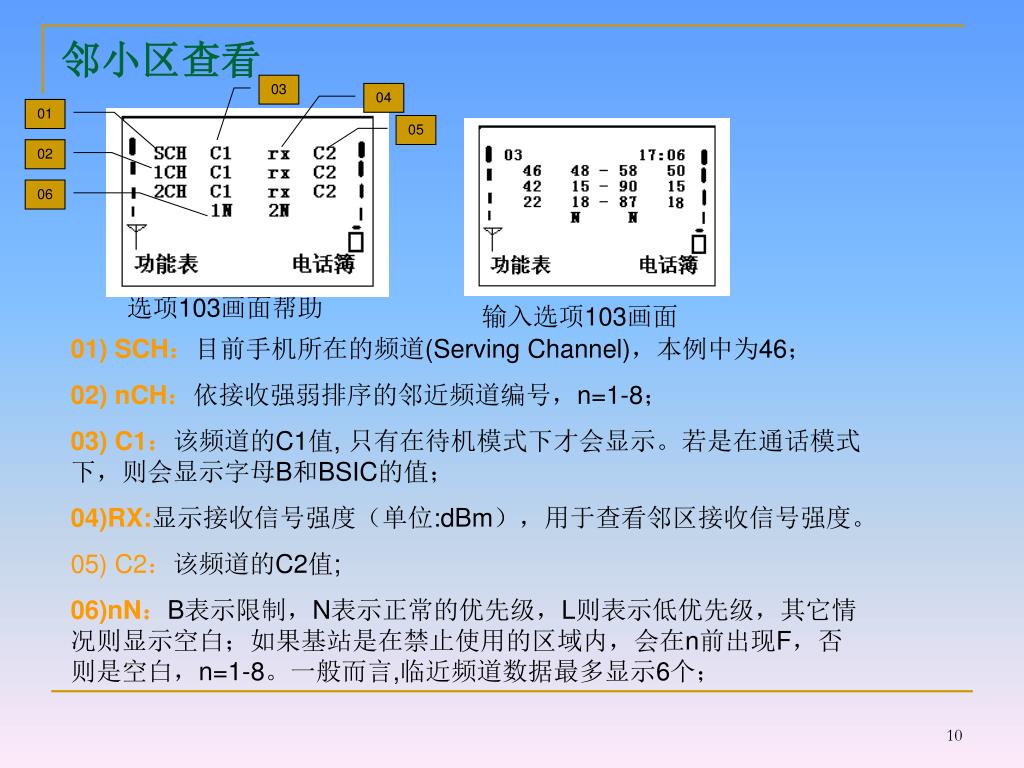

  10. 03 04 01 05 02 06 邻小区查看 选项103画面帮助 输入选项103画面 01) SCH:目前手机所在的频道(Serving Channel),本例中为46; 02) nCH:依接收强弱排序的邻近频道编号,n=1-8; 03) C1:该频道的C1值, 只有在待机模式下才会显示。若是在通话模式下,则会显示字母B和BSIC的值; 04)RX:显示接收信号强度(单位:dBm),用于查看邻区接收信号强度。 05) C2:该频道的C2值; 06)nN:B表示限制,N表示正常的优先级,L则表示低优先级,其它情况则显示空白;如果基站是在禁止使用的区域内,会在n前出现F,否则是空白,n=1-8。一般而言,临近频道数据最多显示6个;

  11. 02 01 04 03 05 小区位置区、识别码读取 输入选项109后画面 选项109帮助画面 01) MCC:移动电话国家代码(MCC=Mobile Country Code),中国为460; 02) MNC:移动电话网络代码(MNC=Mobile Network Code),移动:00 ; 03) LAC:本地区域码(Location Area Code); 04)CH: 使用中频道编号,空闲状态显示值为主频,即:BCCH; 05) CID:基站编号(Cell ID),小区识别码; 注:工程站点开通时必需要记录小区数据。

  12. input CH:32 112 32 锁频测试 输入CH:32锁频画面 打开工模输入112选项 输入112后画面 第一步:打开工模,输入112选项; 第二步:输入要锁定测试频点,上图例:BCCH:32; 第三步:关机、开机; 开机完成后就能自动锁定要测试主频。 解锁方法:方法同上,在到第二步时输入GSM不存 在频点即可,如:888。 解锁频重启后画面

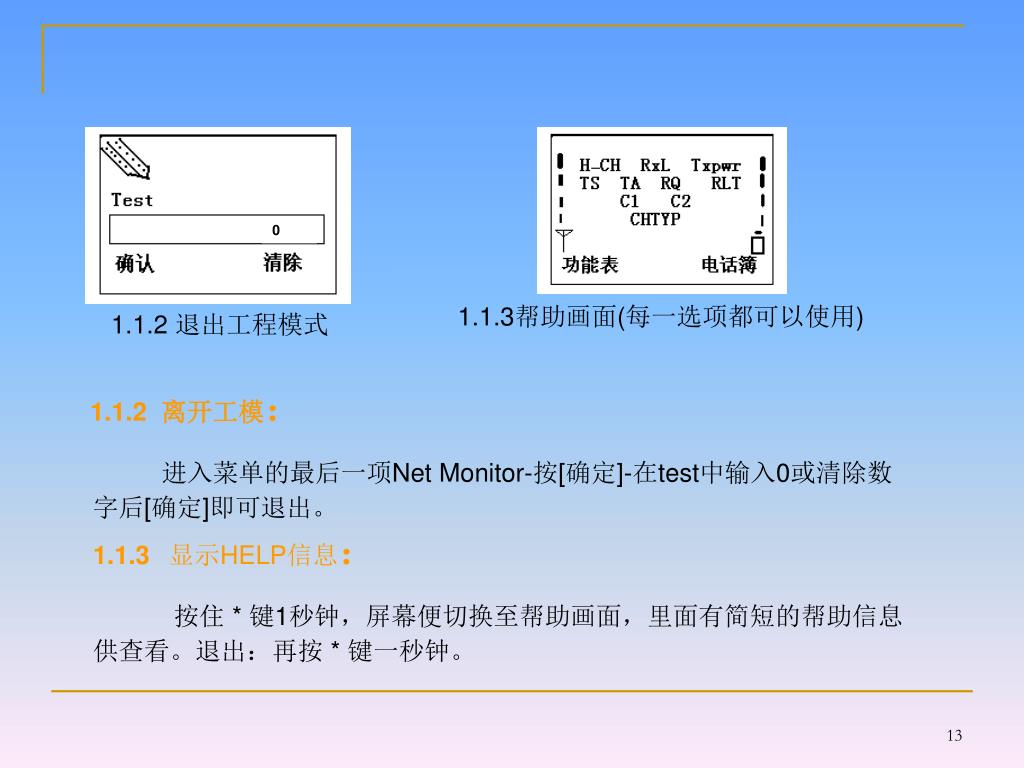

  13. 0 1.1.2 离开工模: 进入菜单的最后一项Net Monitor-按[确定]-在test中输入0或清除数字后[确定]即可退出。 1.1.3 显示HELP信息: 按住 * 键1秒钟,屏幕便切换至帮助画面,里面有简短的帮助信息供查看。退出:再按 * 键一秒钟。 1.1.3帮助画面(每一选项都可以使用) 1.1.2 退出工程模式

  14. 1.2.1进入手机主菜单,它显示OT260的测试界面: 1.2 SAGEM OT260 网络测试操作步骤: 1.2.2 选择 TEST TOOL 1 Trace(跟踪信息) 2 Forcing(强制功能) 3 Scaning (扫频功能) 4 Trace storage (跟踪信息存储) 5 Infos&Settings (设置功能):

  15. 当前服务小区 基站识别码 主频:20 接收场强 手机发射功率 小区识别码 当前占用时隙 地区识别码 常用测试选项解读 跟踪信息 强制功能 扫频功能 跟踪信息存储 设置功能 1.2.2.1 选择跟踪信息(Ttrace) Network

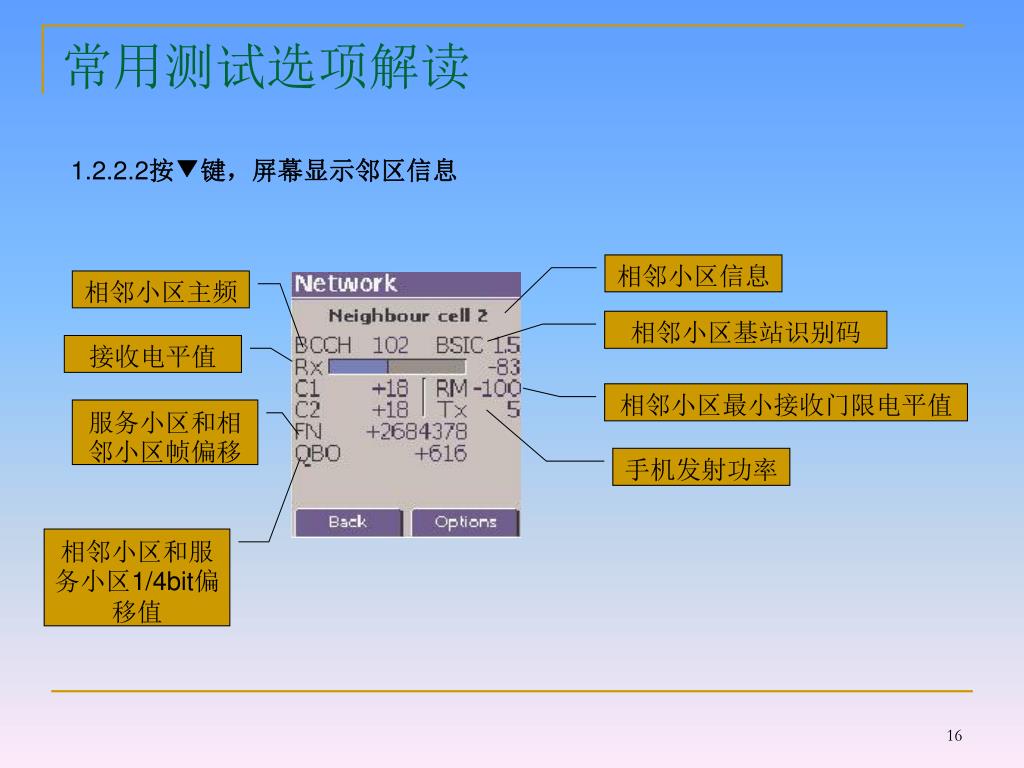

  16. 相邻小区信息 相邻小区主频 相邻小区基站识别码 接收电平值 相邻小区最小接收门限电平值 服务小区和相邻小区帧偏移 手机发射功率 相邻小区和服务小区1/4bit偏移值 常用测试选项解读 1.2.2.2按▼键,屏幕显示邻区信息

  17. 用于锁定BCCH 该功能允许OT260当处在active状态,在C1小于0时,继续保留在小区里 。 用于小区越区切换 该功能用于激活和禁止小区重选。 锁频测试 1.2.3 选强制功能(Forcing) BCCH  按▼键 选择“Active”输入要锁测频点。

  18. BCCH scaning Scaning RF scaning RF measurement 扫频测试 1.2.3 选扫频功能(Scaning) BCCH scaning (搜索当前位置所有主频) 通过上下左右的箭头可选择任一扫描起点,通过“Set band”可选择GSM还是DCS。

  19. 2.1 2G网络测试手机:K790/K800使用 2.2.1选择快捷键按钮“”出现以下界面: 开启测试软件: 在弹出快捷菜单后,通过摇杆定位选择:TEMS 工具; 然后在“Operational mode”对话框中选择:“Active”;关闭软件选择:“Inactive”

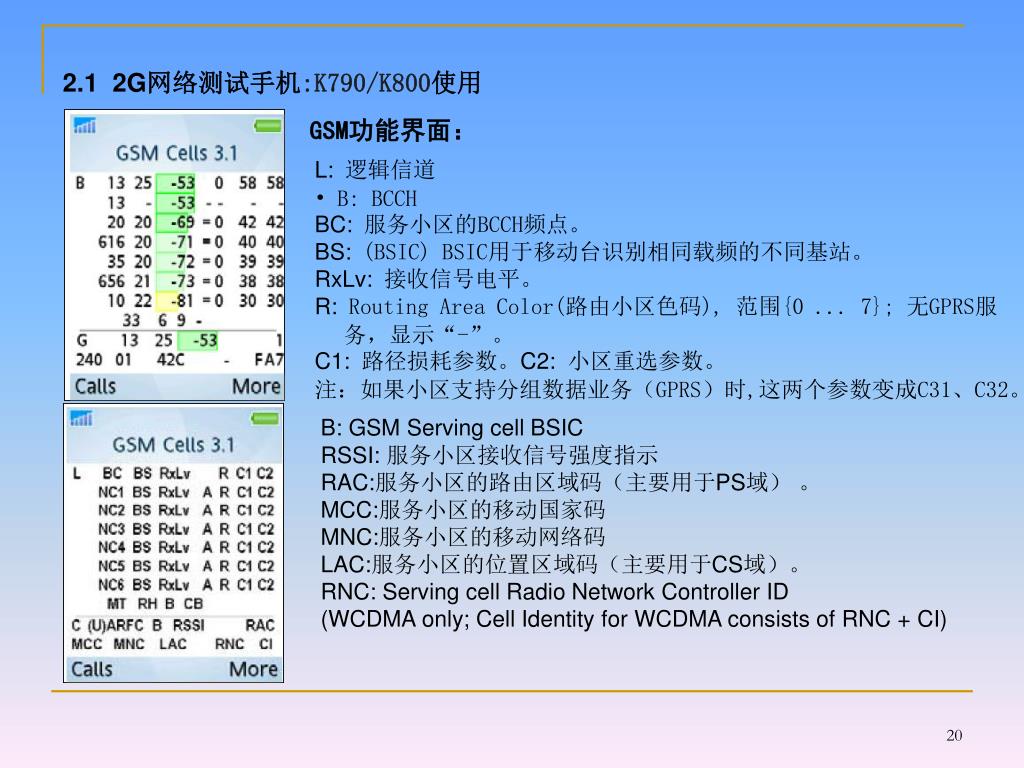

  20. 2.1 2G网络测试手机:K790/K800使用 GSM功能界面: L:逻辑信道 • B: BCCH BC:服务小区的BCCH频点。 BS: (BSIC) BSIC用于移动台识别相同载频的不同基站。 RxLv:接收信号电平。 R: Routing Area Color(路由小区色码), 范围{0 ... 7}; 无GPRS服务,显示“-”。 C1:路径损耗参数。C2:小区重选参数。 注:如果小区支持分组数据业务(GPRS)时,这两个参数变成C31、C32。 B: GSMServing cell BSIC RSSI: 服务小区接收信号强度指示 RAC:服务小区的路由区域码(主要用于PS域) 。 MCC:服务小区的移动国家码 MNC:服务小区的移动网络码 LAC:服务小区的位置区域码(主要用于CS域)。 RNC: Serving cell Radio Network Controller ID (WCDMA only; Cell Identity for WCDMA consists ofRNC + CI)

  21. 2.1 2G网络测试手机:K790/K800使用 GSM功能界面: L:逻辑信道 • B: BCCH BC:服务小区的BCCH频点。 BS: (BSIC) BSIC用于移动台识别相同载频的不同基站。 RxLv:接收信号电平; TC:TCH信道号; TS:占用时隙; TA:时间提前量(通过TA值可判断基站与手机的距离,1TA=550M); TX:手机发射功率; RQ: Rx Quality,即通话品质; C/I: C :Carrier,载波功率; I:Interference,干扰总功率,包括热噪声,不包括有用信号功率 C/I :就是载干比,也称干扰保护比是指接收到的有用信号电平与所有非有用信号电平的比值。

  22. 2.1 2G网络测试手机:K790/K800使用 锁频功能介绍1: 1、运行TEMS软件后,翻页到要锁小区页面(2G:1.1 3G:2.1); 4、选择要锁的选项后,主页面将出现选择锁定小区互动对话。通过中心摇杆定位到需要锁定小区按左键“Select”将自动锁定小区。 2、按屏幕右键,进入更多菜单; 3、锁2G小区先择:LOCK GSM CELL; 锁3G频率选择:lock UARFCN; 锁某个特定3G小区: Lock WCDMA Cell; 5、解锁第1、2步以锁频相同,当选择“Dataview actions”选项后选择“Unlock GSM”即可。

  23. 2.1 2G网络测试手机:K790/K800使用 锁频功能介绍2: 1、按手机上的“ ”快捷按钮; 2、通过摇杆选择“TEMS”工具选项; 3、选择“Pocket menu”工具选项; 5、锁2G小区先择:LOCK ARFCN GSM; 锁2G制式: LOCK BAND GSM; 锁3G小区: Lock Cell WCDMA; 选择:“LOCK ARFCN GSM”后界面,输入要锁小区BCCH即可; 4、选择“Cell control”选项; 选择:“LOCK BAND GSM”后界面,选择要锁定频段即可;

  24. 2.2 移动3G网络测试手机使用: 2.2.1 开机进入:主菜单; 2.2.2 选择工程信息(手机自带测试软件),进行测试. 运行测试工具后主要关注参数如下: P-CCPCH RSCP:手机接收导频电平值; P-CPI (Cell Parameter ID:小区参数标识):就是小区的扰码,如果一个区域有多个小区频点相同,就通过这个ID来标识不同的小区。 P-UARFCN :就是P-CCPCH所在载频的中心频点,TD-SCDMA的规定频带是2010~2025,一个载频的带宽是1.6M,一般标识是频带值乘5,如10088。 P-RSSI:和RSCP差不多,不过是TS0时隙的功率指示。 N-CPI:接收到的多个小区的扰码,因为TD-SCDMA带宽窄,容量小,一般要多个载频。 N-UARFCN:接收到的多个频点号。 LAC (location aera code):位置区码,移动内部规划的码. 除以上参数外还要关注邻小区信息,参数有:CPI、UARFCH、P-RSCP、RSSI等。

  25. DingLi测试软件常用功能简介.

  26. 1、 DingLi 4.2设备连接示意图如下所示:

  27. 2、 DingLi 4.2工作界面简介 打开前台DingLi 4.2就会出现如下界面:

  28. 3、DingLi 4.2 测试方法 1)设备连接: DingLi 4.2需要人工设置相应的端口,将手机、GPS接入电脑后,选择相应的端口。 直接点击工作栏中的连接设备图标, 选择相庆端口将手机与GPS连接起来。如下图所示:

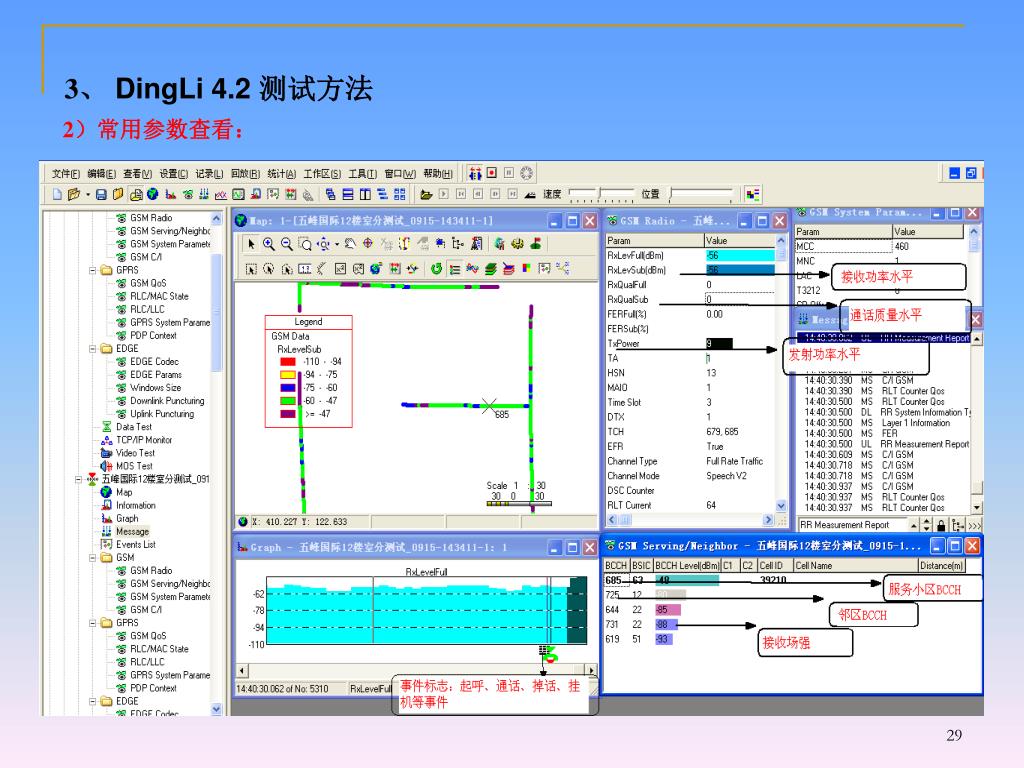

  29. 3、 DingLi 4.2 测试方法 2)常用参数查看:

  30. 3、 DingLi 4.2 测试方法 3)路测图纸导入: 显示图纸

  31. 3、 DingLi 4.2 测试方法 4)自动拔号脚本制作:

  32. 3、 DingLi 4.2 测试方法 5)保存LOG及LOG回放:

  33. 3、 DingLi 4.2 前台统计 1、选择统计中所需统计的数据及相应的网络,前台就可对所测数据做一个简单的统计!

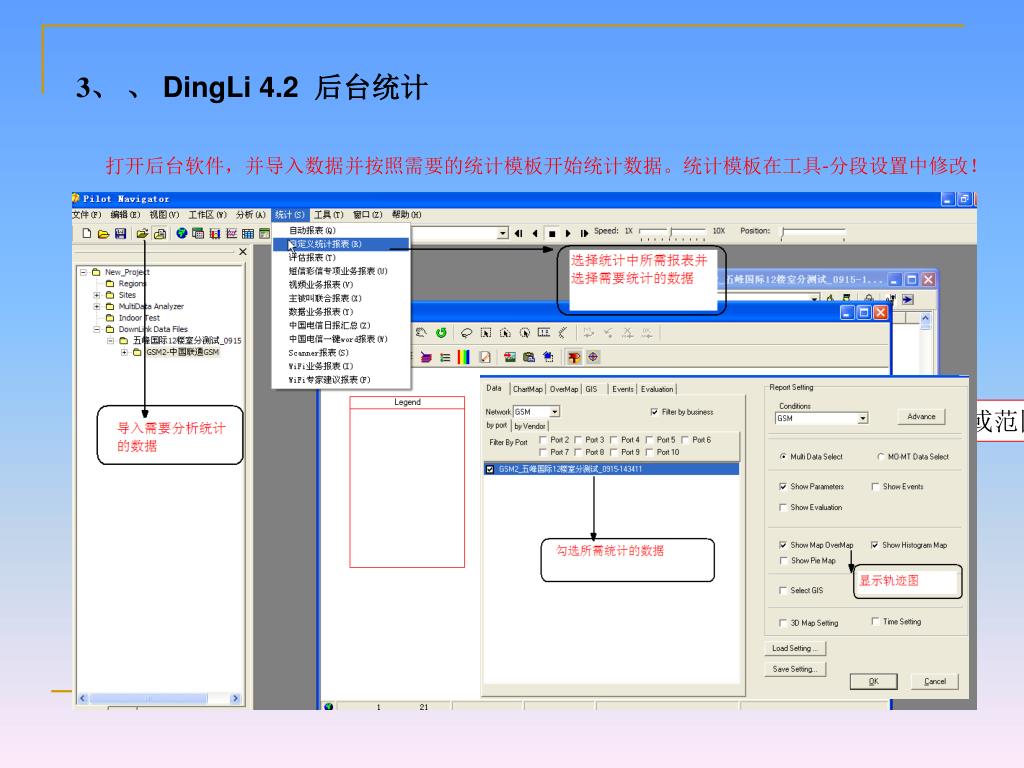

  34. 3、 、 DingLi 4.2 后台统计 打开后台软件,并导入数据并按照需要的统计模板开始统计数据。统计模板在工具-分段设置中修改! 输入要扫频信道或范围

  35. TEMS测试软件常用功能简介.

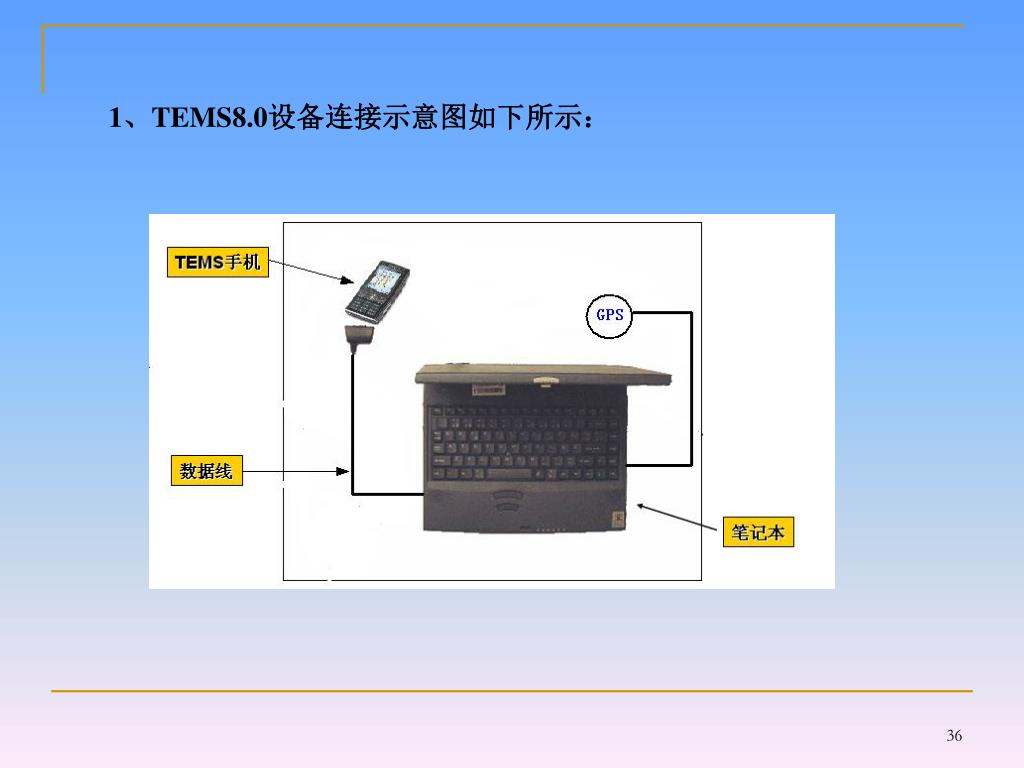

  36. 1、TEMS8.0设备连接示意图如下所示:

  37. 2、TEMS8.0工作界面简介 打开TEMS就会出现如下界面:

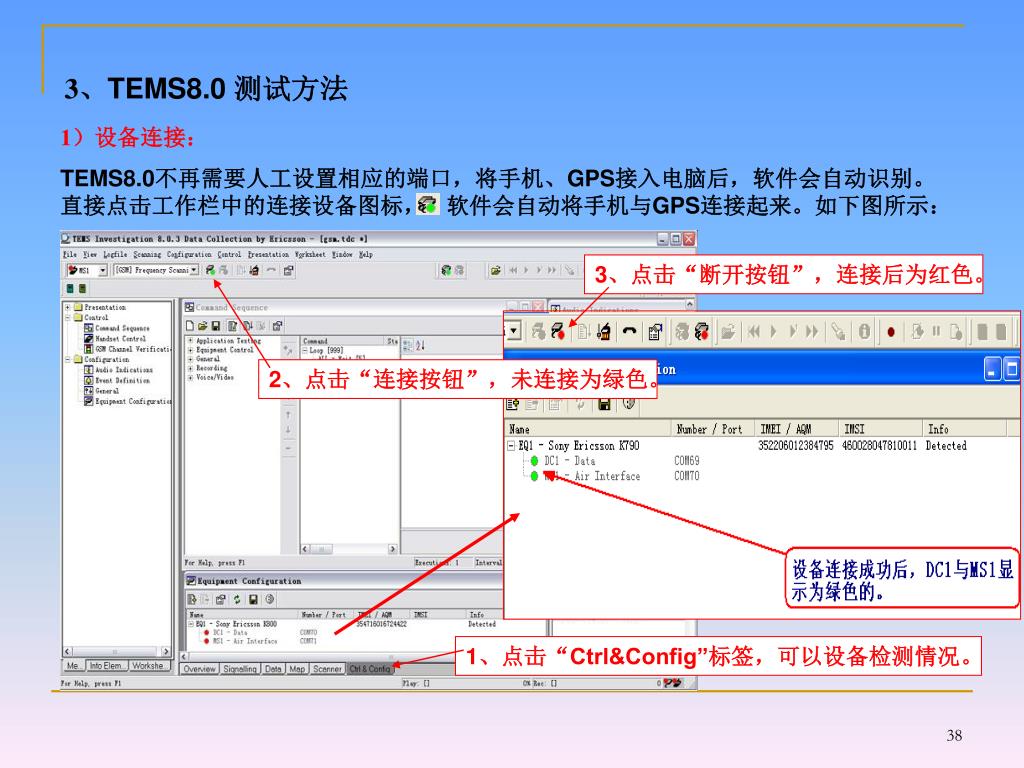

  38. 3、TEMS8.0 测试方法 1)设备连接: TEMS8.0不再需要人工设置相应的端口,将手机、GPS接入电脑后,软件会自动识别。 直接点击工作栏中的连接设备图标, 软件会自动将手机与GPS连接起来。如下图所示: 3、点击“断开按钮”,连接后为红色。 2、点击“连接按钮”,未连接为绿色。 1、点击“Ctrl&Config”标签,可以设备检测情况。

  39. 3、TEMS8.0 测试方法 2)常用参数查看: 小区号CID 主频:BCCH 还可通过图形显示:场强、通话质量及其它参数实时情况 占用时隙 事件标志:如起呼、挂机、掉话等事件。 是否开启跳频 接收场强 服务小区BCCH 邻区:BCCH 频点对应接收场强及C/I值 通话质量等级 发射功率等级

  40. 3、TEMS8.0 测试方法 3)路测图纸导入: 5、场强参考右侧颜色表示范围。 1、点击导入图片按扭 (宏站测试时导入:MapInfo图层) 4、点击“打点”按钮即可在图纸上显示场强(自动拔号后进行)。 3、导入后显示情况 2、选择要导入图纸。注意支持格式

  41. 3、TEMS8.0 测试方法 4)自动拔号脚本制作: 4、点击“属性”按钮 5、设置呼叫次数及间隔。 6、点击“运行”开始拔号。 2、选择“Voice/Video”,双击“Dial”, 如右侧所示: 3、设置好相应参数。 1、选择“Ctrl&Config”选项卡

  42. 3、TEMS8.0 测试方法 5)保存LOG及LOG回放: 5、如需回放LOG文件,断开手机连接后,点击“打开”按扭,选择保存的LOG文件即可回放分析。 2、点击“录制”按钮,即可保存要测试LOG文件。 1、导入完图纸,定制完拔号脚本,点击“运行”,将自动拔号测试 。 3、测试完毕,点击“Stop”停止自动拨号。 4、再停止记录

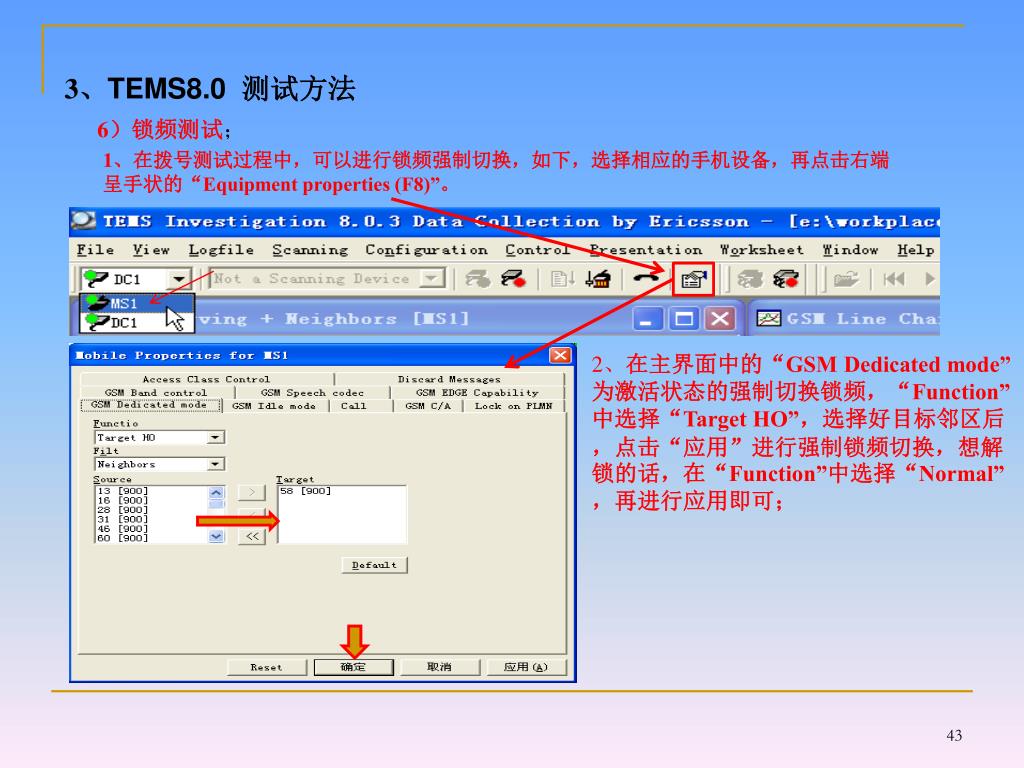

  43. 3、TEMS8.0 测试方法 6)锁频测试; 1、在拨号测试过程中,可以进行锁频强制切换,如下,选择相应的手机设备,再点击右端呈手状的“Equipment properties (F8)”。 2、在主界面中的“GSM Dedicated mode”为激活状态的强制切换锁频,“Function”中选择“Target HO”,选择好目标邻区后,点击“应用”进行强制锁频切换,想解锁的话,在“Function”中选择“Normal”,再进行应用即可;

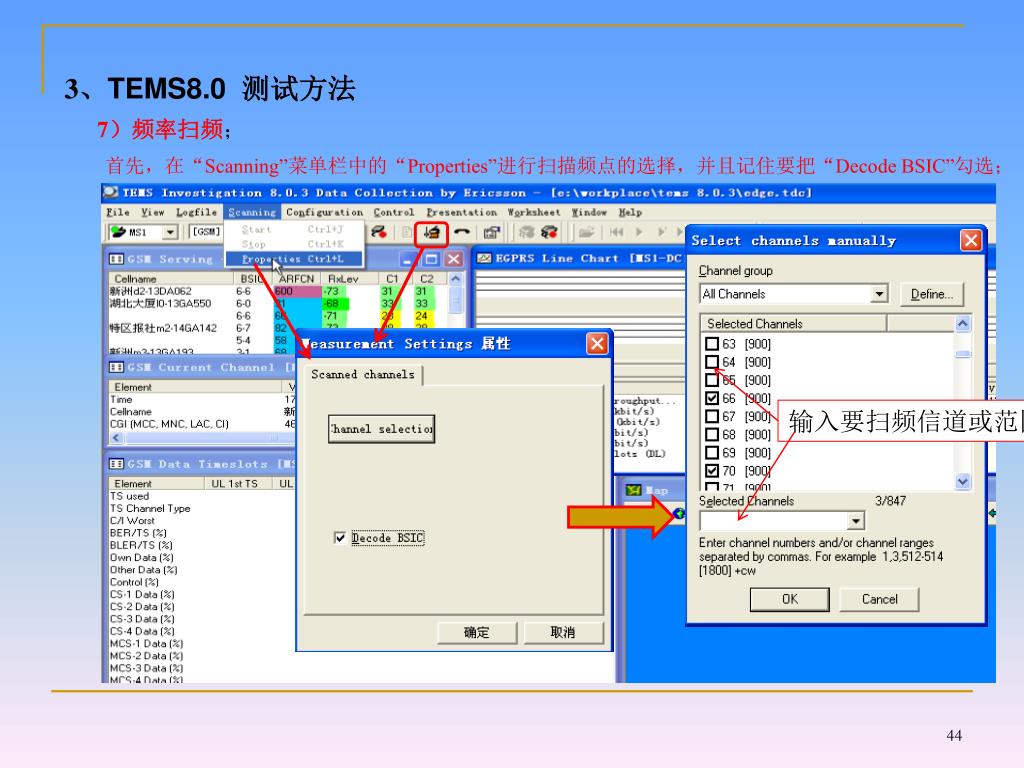

  44. 3、TEMS8.0 测试方法 7)频率扫频; 首先,在“Scanning”菜单栏中的“Properties”进行扫描频点的选择,并且记住要把“Decode BSIC”勾选; 输入要扫频信道或范围

  45. 3、TEMS8.0 测试方法 7)频率扫频; 最后,点击“Start”进行扫频,扫频结束后按相同方法点击“STOP”即可; 1、点击运行,开始扫频。 2、选择“Scanner”选项卡,查看扫频结果。

  46. 光功率计、 GPS使用.

  47. 光功率计的使用 一、光功率计作用: 用于测量绝对光功率或通过一段光纤的光功率相对损耗。日常工作中主要用于测量光纤设备近端和远端之间光路有无光信号及光功率是否满足要求。 二、目前公司使用光功率计SGT-4C(如图): 开关机电源 dBm:以dBm为单位显示 入: 测量波长 CLR:清除键 WATT:以瓦(W)为单位显示 dBrel:相对测量值:dB

  48. 三、光功率计操作步骤: 注:测量功率范围:-70~+10 dBm ,超量程输入会损坏设备!

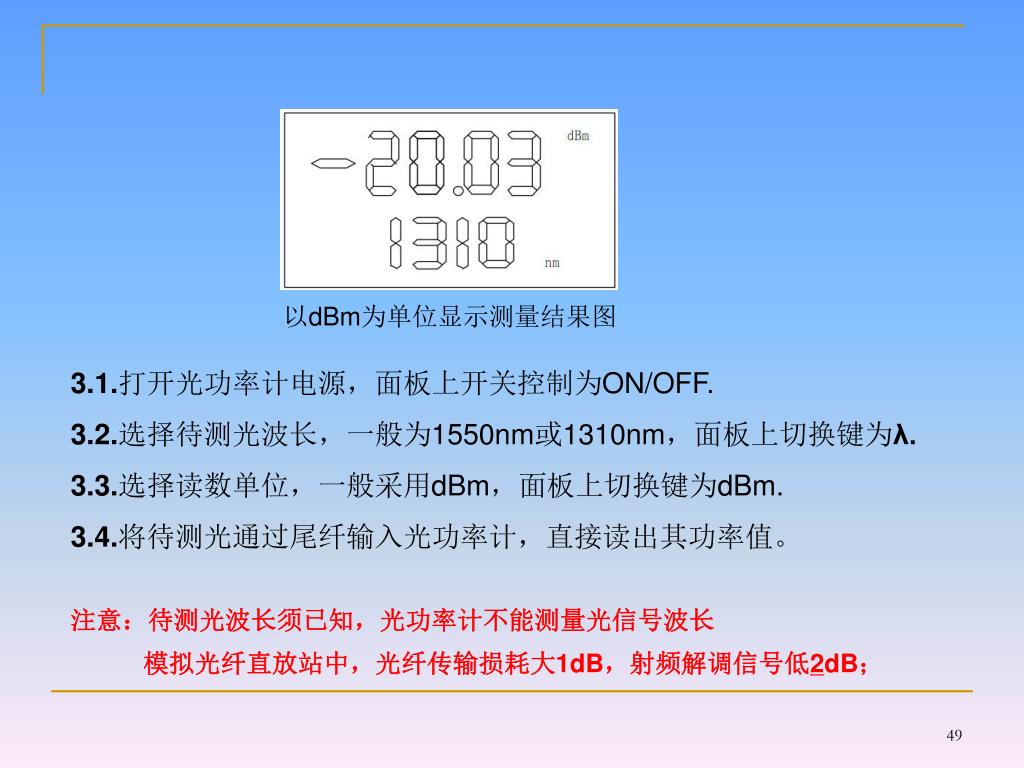

  49. 以dBm为单位显示测量结果图 3.1.打开光功率计电源,面板上开关控制为ON/OFF. 3.2.选择待测光波长,一般为1550nm或1310nm,面板上切换键为λ. 3.3.选择读数单位,一般采用dBm,面板上切换键为dBm. 3.4.将待测光通过尾纤输入光功率计,直接读出其功率值。 注意:待测光波长须已知,光功率计不能测量光信号波长 模拟光纤直放站中,光纤传输损耗大1dB,射频解调信号低2dB;

  50. GPS:利用导航卫星进行测时和测距的全球定位系统。整套GPS定位系统由三个部分组成的: 即由GPS卫星、地面监控系统、用户设备。 • GPS使用: 一、GPS 在日常工作中应用: 1. 用于获取站点经纬度; 2. 路测软件室外测试的定位及自动打点; 二、目前公司使用GPS设备: GPSmap76 最新设备 GPS12XL 较老设备 NMEA 0183专用于路测软件
