第三章 第十一节 屋面及防水工程

第三章 第十一节 屋面及防水工程. 第一部分 基础知识 第二部分 工程量清单的编制及清单计价. 第一部分 基础知识. 一、屋顶的功能 覆盖、承重、避免日晒、遮风挡雨、防水、排水、保温、隔热 二、屋顶的结构组成 由结构层、找平层、保温隔热层、防水层、面层等构成。. 第一部分 基础知识. 第一部分 基础知识. 三、屋面的分类 1 、按坡度不同分为 ⑴ 平屋面 （坡度较小，倾斜度一般为 2%~3% ），适用于城市住宅、学校、办公楼和医院等。 ⑵ 坡屋面 （坡度较大） (3) 其他屋面. 第一部分 基础知识.

red
Download Presentation

第三章 第十一节 屋面及防水工程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

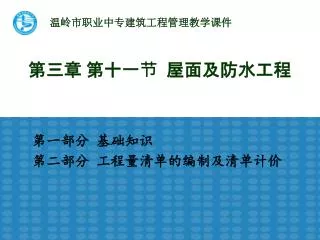

  1. 第三章 第十一节 屋面及防水工程 第一部分 基础知识 第二部分 工程量清单的编制及清单计价

  2. 第一部分 基础知识 一、屋顶的功能 覆盖、承重、避免日晒、遮风挡雨、防水、排水、保温、隔热 二、屋顶的结构组成 由结构层、找平层、保温隔热层、防水层、面层等构成。

  3. 第一部分 基础知识

  4. 第一部分 基础知识 三、屋面的分类 1、按坡度不同分为 ⑴平屋面（坡度较小，倾斜度一般为2%~3%），适用于城市住宅、学校、办公楼和医院等。 ⑵坡屋面（坡度较大） (3)其他屋面

  5. 第一部分 基础知识 2、按采用材料不同分为 ⑴刚性屋面（主要采用细石混凝土材料） ⑵卷材屋面（柔性屋面）※ ⑶瓦屋面※ ⑷涂膜屋面※ ⑸覆土屋面 ⑹膜屋面

  6. 第二部分 工程量清单的编制及清单计价 一、清单项目划分 包括瓦、型材屋面，屋面防水，墙、地面泛水、防潮。 二、瓦、型材屋面 1、包括瓦屋面、型材屋面、膜结构屋面。 2、瓦屋面、型材屋面计算规则：按设计图示尺寸以斜面积计算。不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等的面积，小气窗的出檐部分不增加。 3、膜结构屋面计算规则：按设计图示尺寸以需要覆盖的水平面积计算。

  7. 第二部分 工程量清单的编制及清单计价 4、适用范围 ⑴“瓦屋面”项目适用于小青瓦、平瓦、琉璃瓦、石棉水泥瓦、玻璃钢瓦等。 ⑵“型材屋面”项目适用于压型钢板、金属压型夹心板、阳光板等。 ⑶“膜结构屋面”项目适用于膜布屋面。 5、有关项目说明 ⑴小青瓦、水泥平瓦、琉璃瓦等应按A.7.1中的瓦屋面项目编码列项。（010701001） ⑵压型钢板、阳光板等应按A.7.1中型材屋面项目编码列项。

  8. 第二部分 工程量清单的编制及清单计价 例：某屋面刚性防水清单如下所示：

  9. 第二部分 工程量清单的编制及清单计价 D ⑶坡度系数：延尺系数C、偶延尺系数D ①延尺系数C＝斜长/水平长 利用延尺系数可求两坡水屋面斜面积及两坡水屋面沿山墙泛水长度。 ②偶延尺系数D＝斜脊长/水平长 利用偶延尺系数可求四坡水屋面的斜脊长度 A C B D C A S

  10. 第二部分 工程量清单的编制及清单计价 D A C B D C A S 例如：屋面坡度为1:4，即为B/A=0.250 也可能表达为图纸的形式如： 再或者，图纸中并没有表达 需要同学们自己通过图纸 尺寸去计算。

  11. 第二部分 工程量清单的编制及清单计价 D A C B D C A S 斜屋面面积=屋面投影面积×延尺系数C 屋顶斜面积S=24×8×1.118=214.66㎡

  12. 例题 例1：如图所示的一个厂房型材坡屋面 坡度为1/10， 求该屋面型材 工程量。 延尺系数为 1.0050 S=(26×15-2×12-4×15-6×4) ×1.0050=283.41㎡

  13. 例题 例2：如图所示的一个瓦屋面,坡度为28°49′， 宽为14740米， 长为31240米 求该屋面 工程量。 延尺系数为 1.1413 S=(14.74×31.240) ×1.1413=460.48㎡

  14. 例题 例3：如图所示的一个 正六边形瓦屋面,坡度 为30°，求该屋面 工程量。 延尺系数为1.1547 S=1×根号3×6×1.1547=12.00㎡

  15. 例题 例4.已知墙体为240mm厚，求斜屋面工程量。 坡度为1:2 S=(3.6*3+0.24+0.24)*(6+0.24+0.24)*1.118=81.72㎡

  16. 本节课总结 1、屋面的基础知识：屋面的功能，结构，分类。 2、工程量清单中屋面工程量的计算。

  17. 作业 • P136页，例3-49 坡度改为0.30 • 例3-51 高跨比为1/5 • 平时关注各类屋顶的做法。

  18. 平屋面示例

  19. 斜屋面示例 • 斜屋面的应用非常广泛，因为它的防水性能突出，世界上很多不同风格的建筑都采用这种屋面形式。

  20. 各种不同风格屋面
