Presentation Transcript
slide1

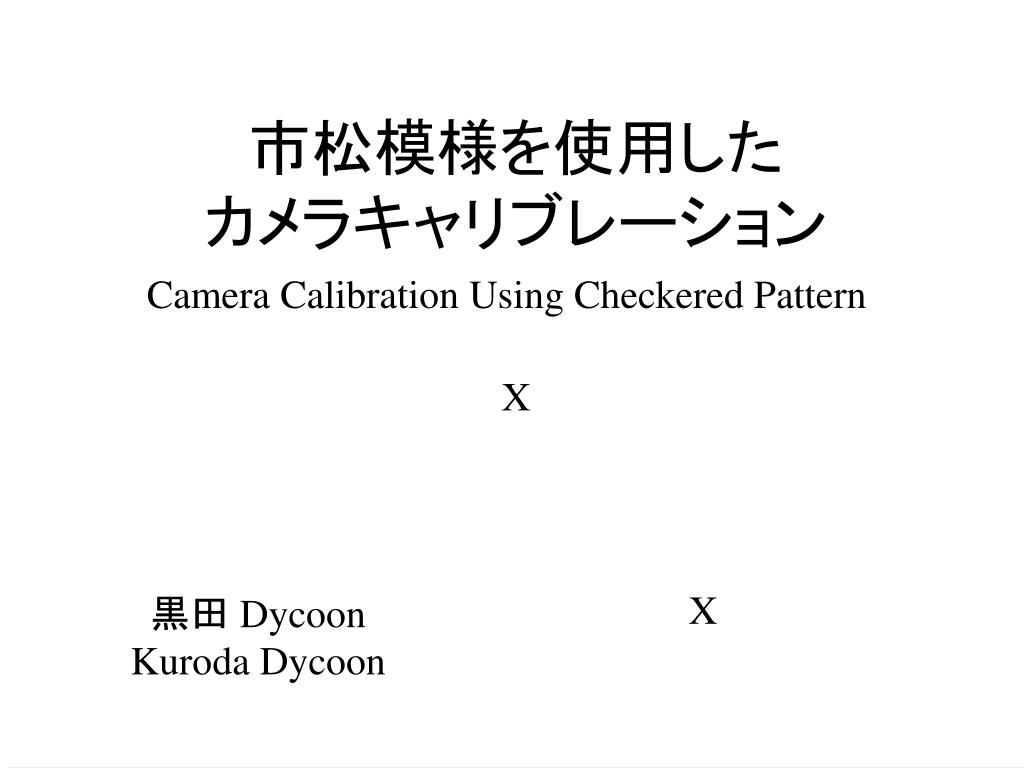

市松模様を使用したカメラキャリブレーション市松模様を使用したカメラキャリブレーション

Camera Calibration Using Checkered Pattern

X

X

黒田 Dycoon

Kuroda Dycoon

slide2

背景

CGなどで使用する

形状のモデリング

・頂点を一つずつ指定していき

辺を結んでいく手法

・単純な形状を組み合わせる手法など

複雑な形状になると労力が大きい

手作業で

おこなうのは困難

3次元形状計測手法が

必要

正確な計測

カメラキャリブレーションが必要

slide3
ステレオ法

左画像

エピポーラ線

左カメラの焦点

右画像

基線

右カメラの焦点

slide4
計測とカメラキャリブレーション①

カメラの位置,姿勢,画角などのパラメータが必要

ものさしなどによる計測

不正確,効率も悪い

slide5

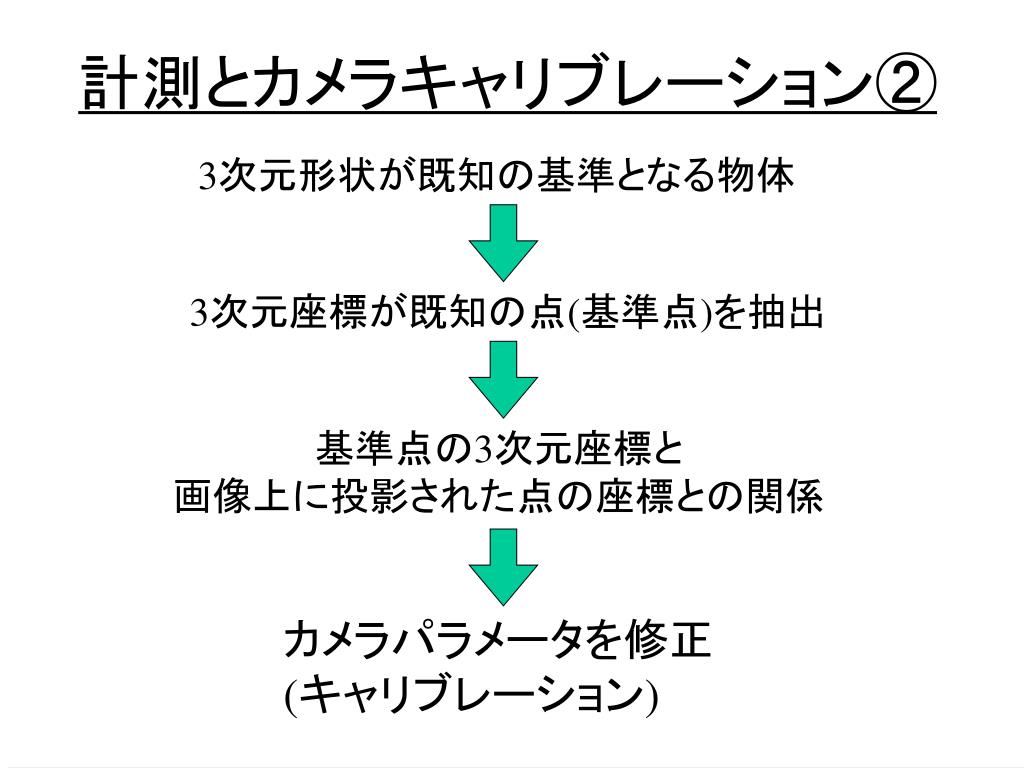

計測とカメラキャリブレーション②

3次元形状が既知の基準となる物体

3次元座標が既知の点(基準点)を抽出

基準点の3次元座標と

画像上に投影された点の座標との関係

カメラパラメータを修正

(キャリブレーション)

slide6
カメラパラメータ

:3次元空間中の点 の座標

:点 を画像平面上に透視投影変換した点 の座標

の行列をカメラパラメーターと呼ぶ

カメラの位置,姿勢,画角などの情報を含む

slide7

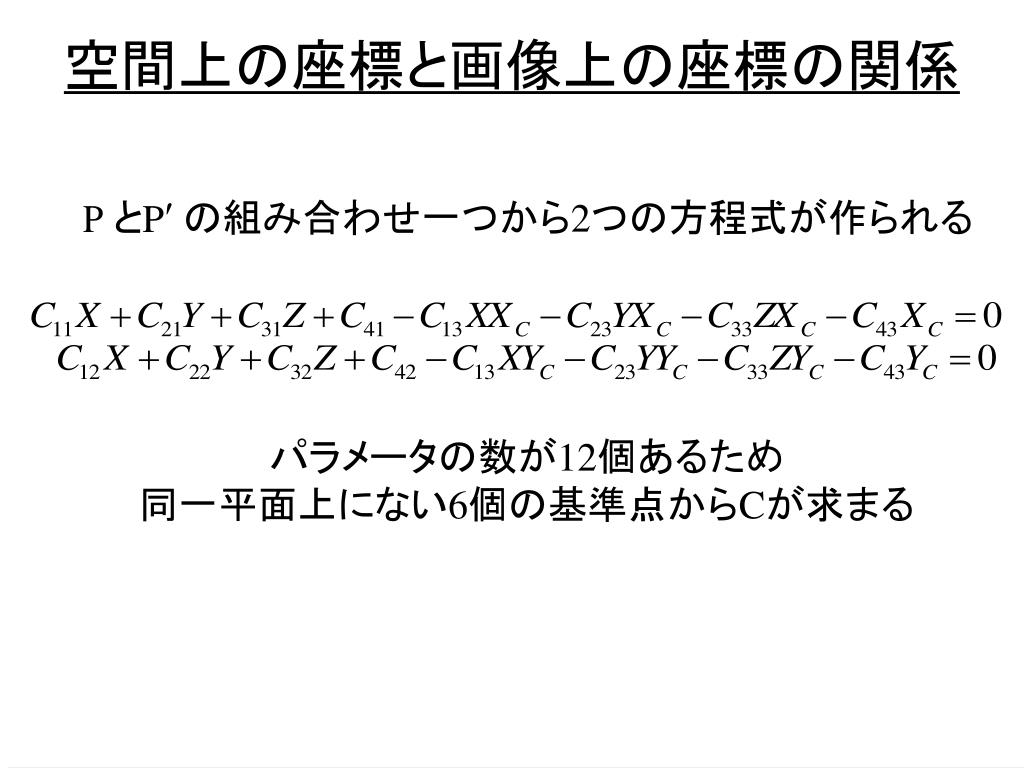

空間上の座標と画像上の座標の関係

と の組み合わせ一つから2つの方程式が作られる

パラメータの数が12個あるため

同一平面上にない6個の基準点からCが求まる

slide8
最小二乗法によるキャリブレーション

6個以上の基準点を使用する

最小二乗法より

slide9
基準立方体

一辺が10cmの立方体,市松模様の桝目は一辺が2cmの正方形

濃淡画像

slide10

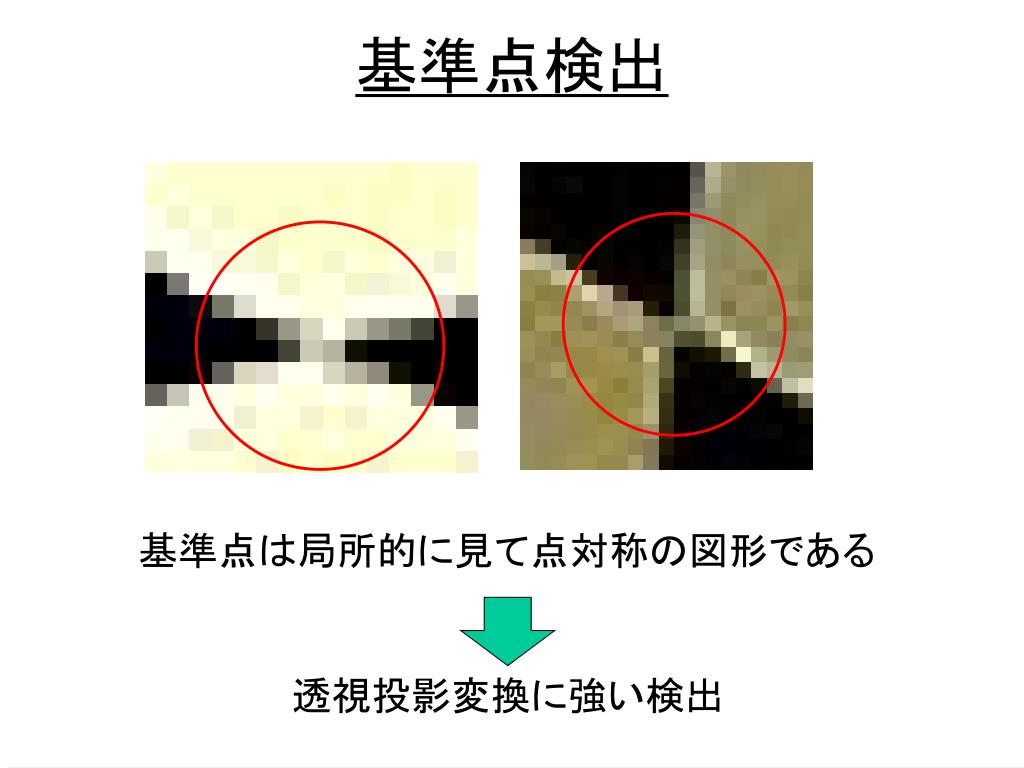

基準点検出

基準点は局所的に見て点対称の図形である

透視投影変換に強い検出

slide11
点対称図形検出

中心点

までの濃淡値

から

相関係数が閾値以上で極大値

までの濃淡値

から

slide12

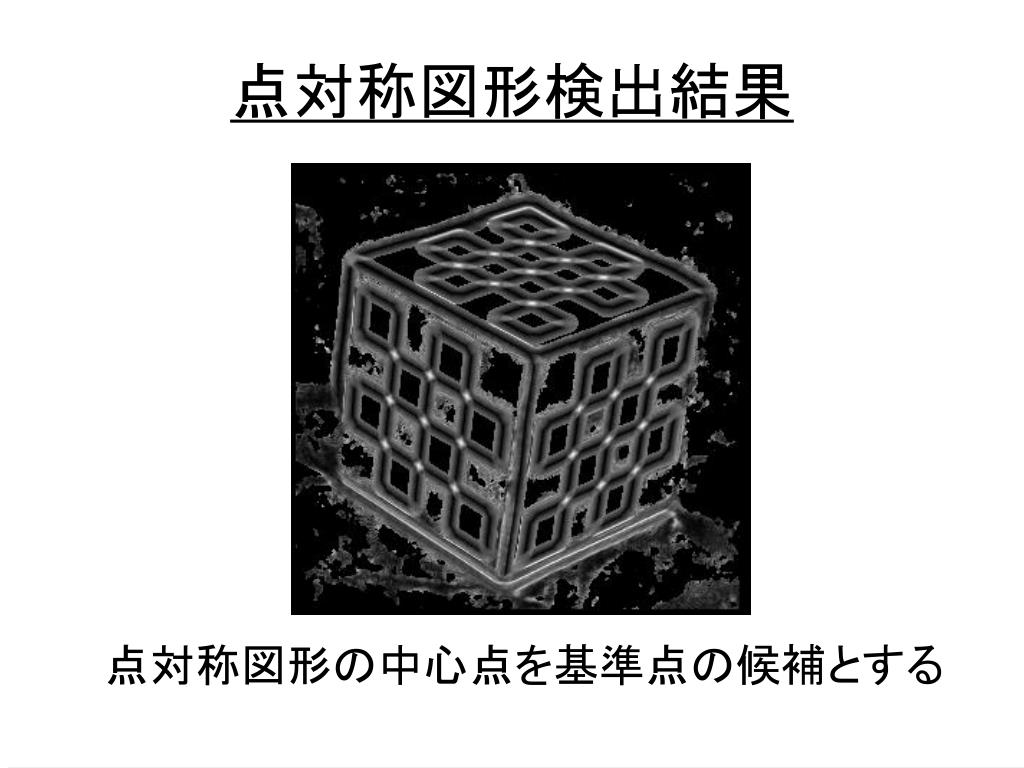

点対称図形検出結果

点対称図形の中心点を基準点の候補とする

slide13
エッジでつながれる基準点の接続グラフ

基準点と市松模様のエッジの関係

候補の点を絞り込むために作る

途切れにくいエッジ検出が必要

slide14

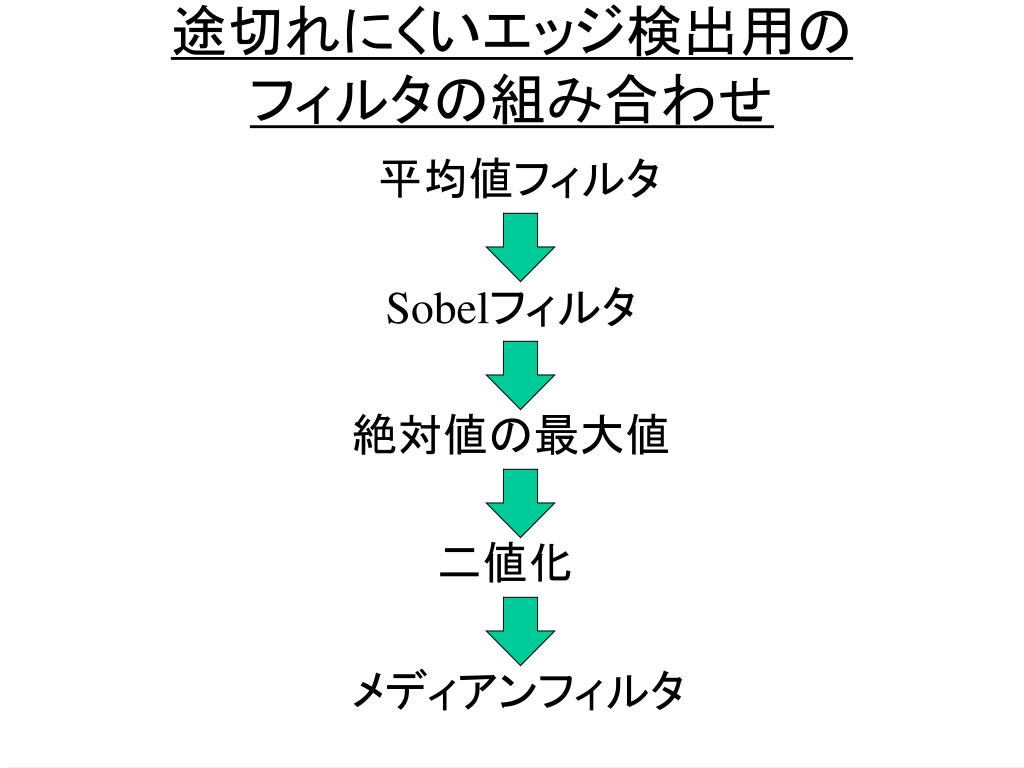

途切れにくいエッジ検出用のフィルタの組み合わせ途切れにくいエッジ検出用のフィルタの組み合わせ

平均値フィルタ

Sobelフィルタ

絶対値の最大値

二値化

メディアンフィルタ

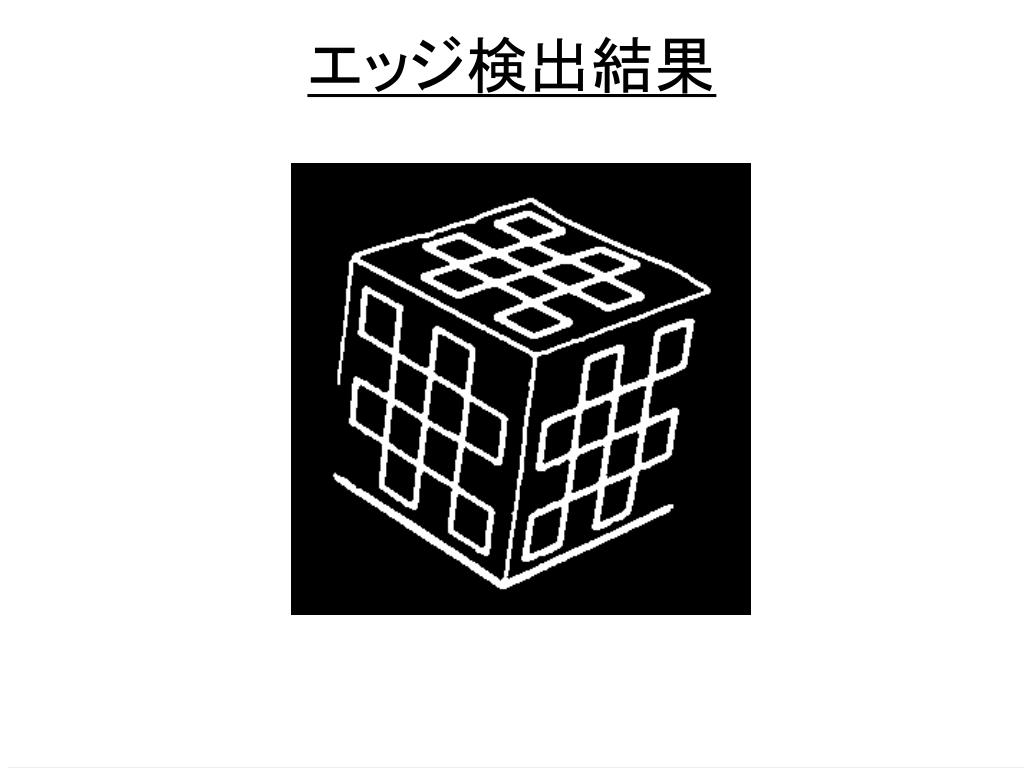

slide16

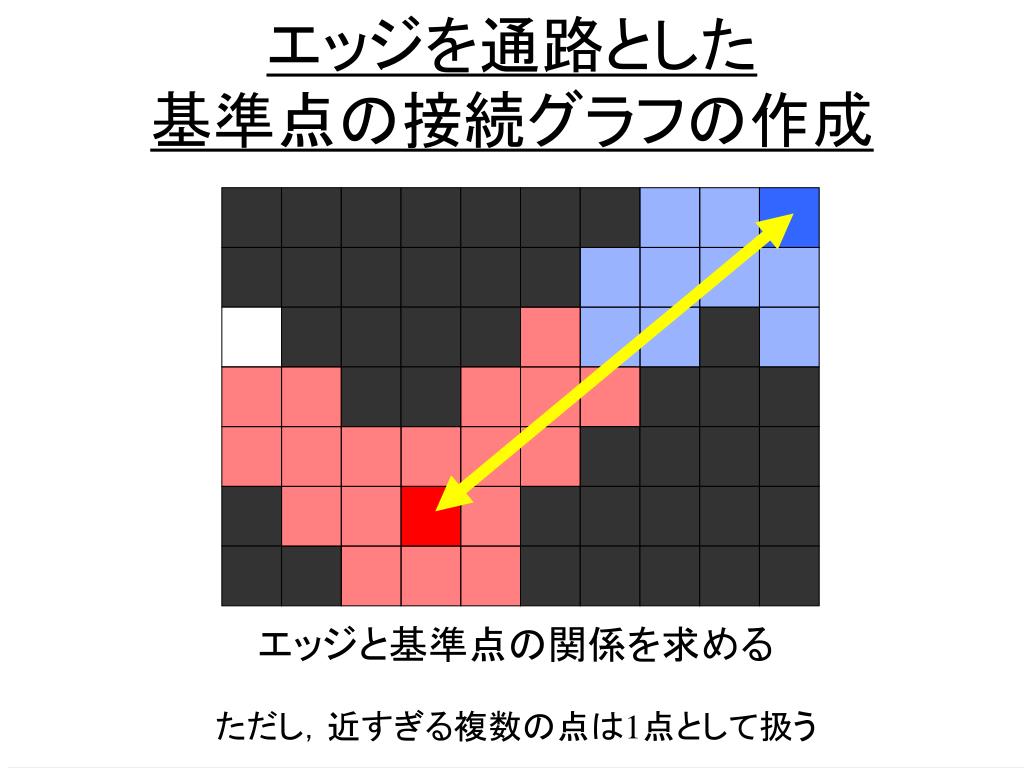

エッジを通路とした基準点の接続グラフの作成エッジを通路とした基準点の接続グラフの作成

エッジと基準点の関係を求める

ただし,近すぎる複数の点は1点として扱う

slide17

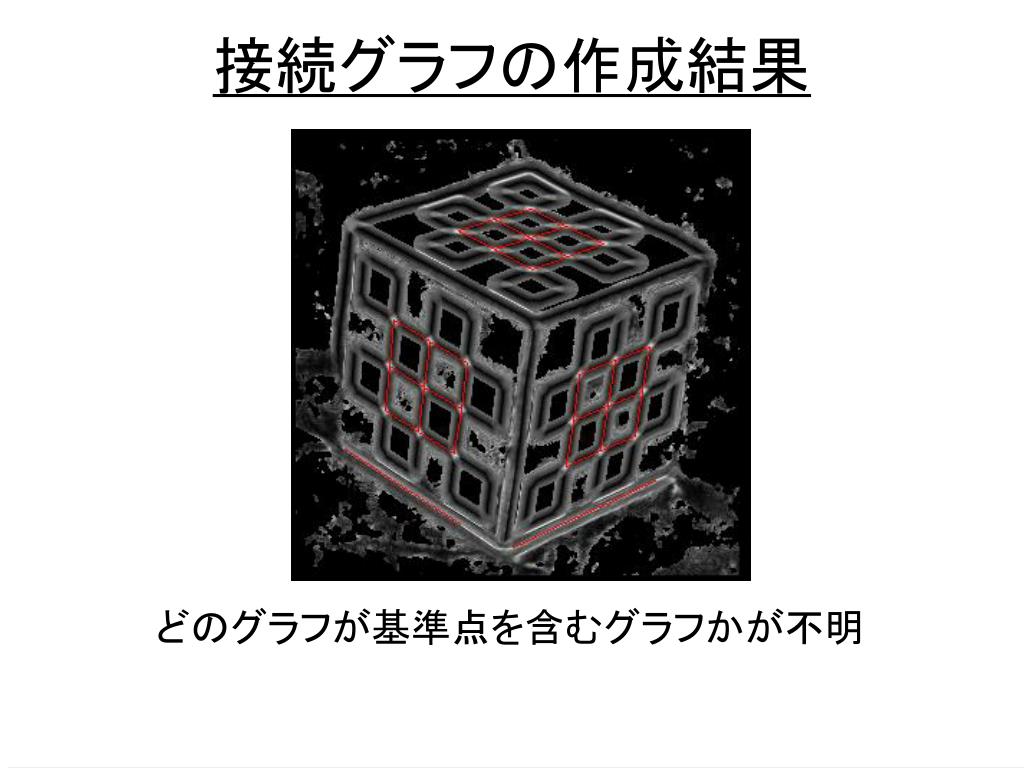

接続グラフの作成結果

どのグラフが基準点を含むグラフかが不明

slide18
格子状グラフの判定

2次元格子状のグラフなのでインデックスの

矛盾を調べることで判定できる.

slide19

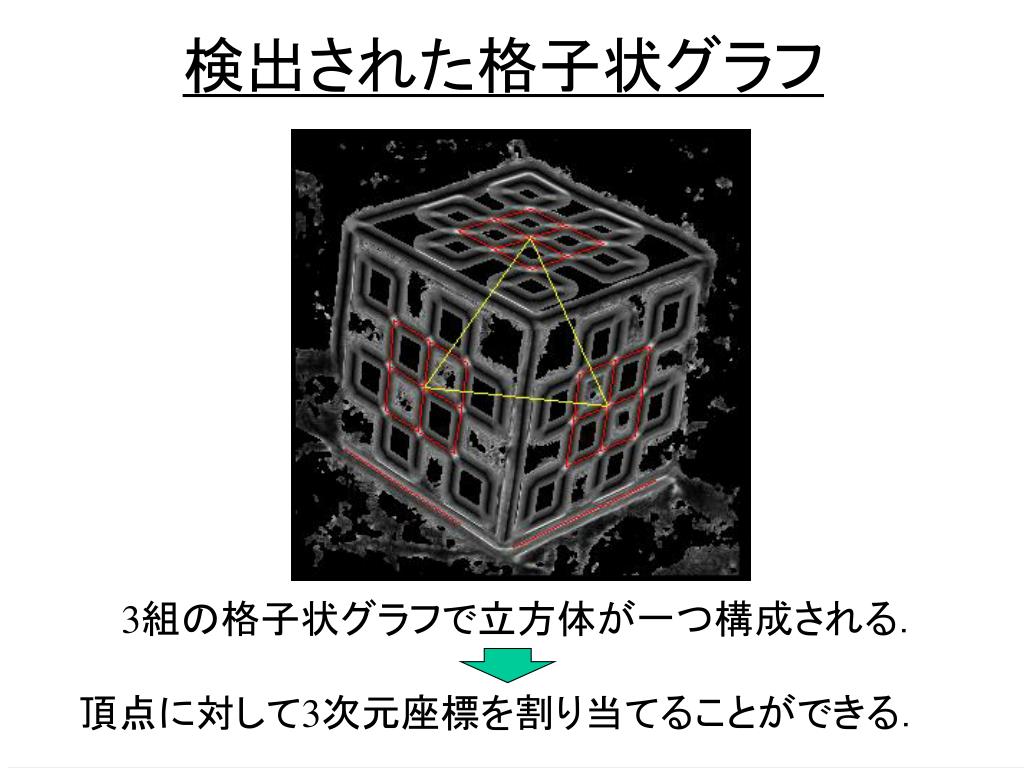

検出された格子状グラフ

3組の格子状グラフで立方体が一つ構成される.

頂点に対して3次元座標を割り当てることができる.

slide21
3つより多くの格子状グラフが検出された場合3つより多くの格子状グラフが検出された場合

実際にキャリブレーションをおこない

カメラパラメータを求める.

求めたカメラパラメータで基準点の

3次元座標を画像に投影する.

検出された基準点の座標と

カメラパラメータから求めた基準点の座標との

誤差が最小となるカメラパラメータを選ぶ.

slide22
基準点検出実験

実際の画像を使用して次の条件で検出実験を

おこなう.

  • 基準立方体の模様と似た模様のない物体を周りに配置する
  • 基準立方体の模様と同じ模様の物体を周りに配置する
  • 基準立方体を撮影する角度や距離を変えて撮影する
slide24

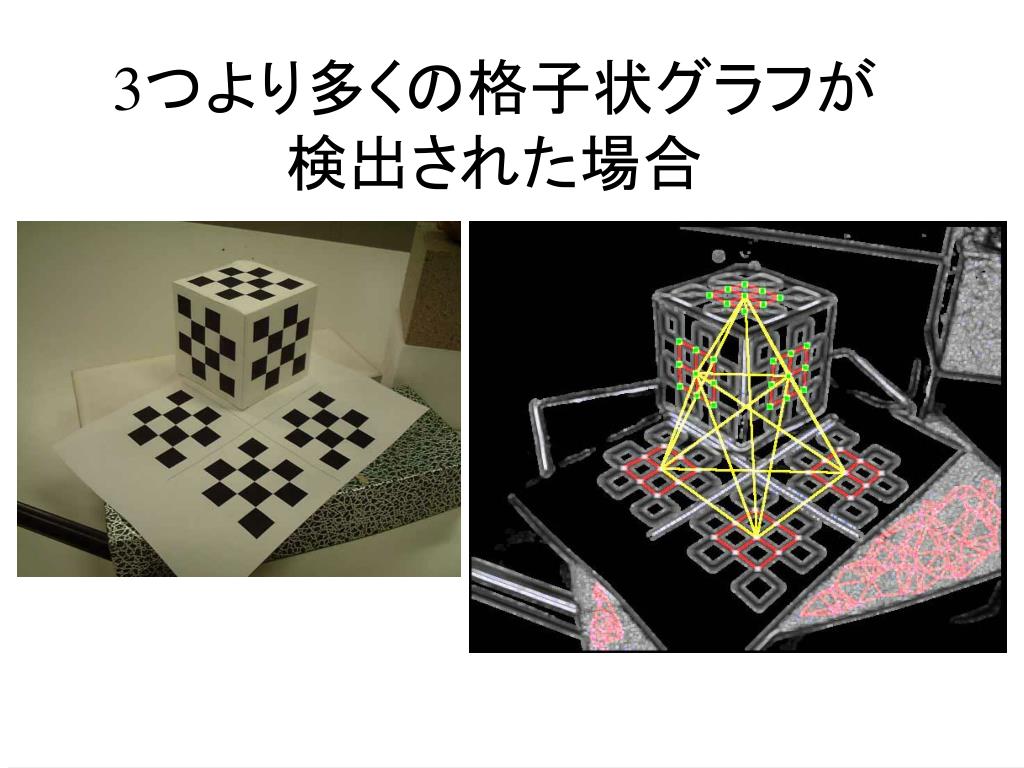

3つより多くの格子状グラフが検出された場合3つより多くの格子状グラフが検出された場合

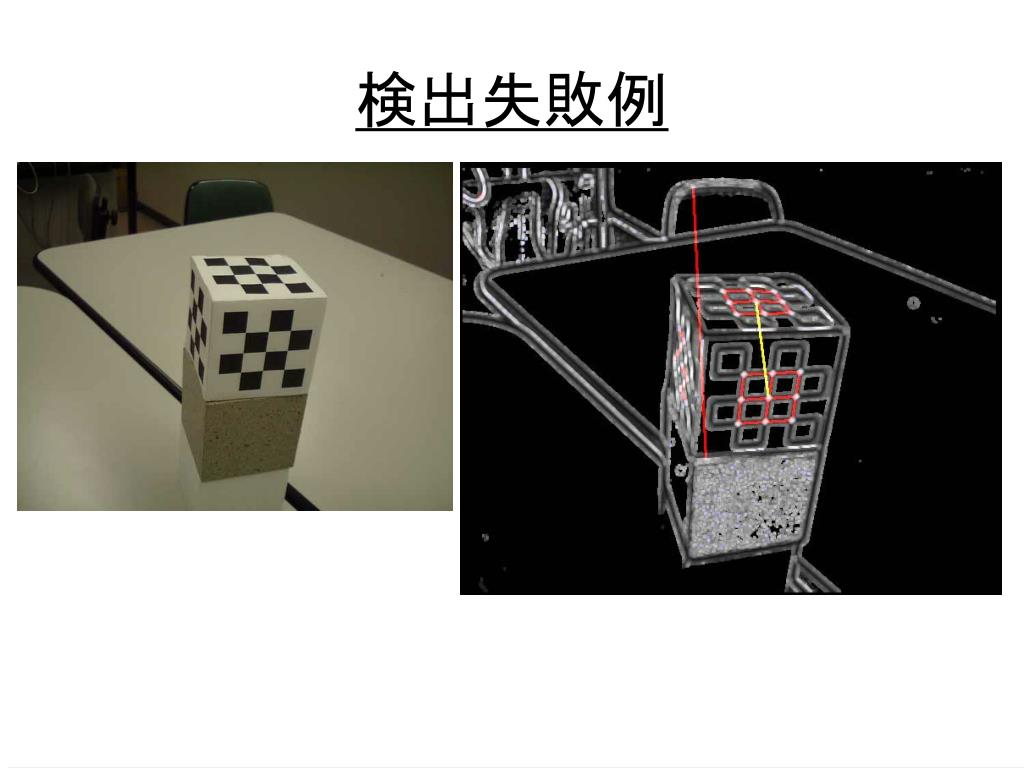

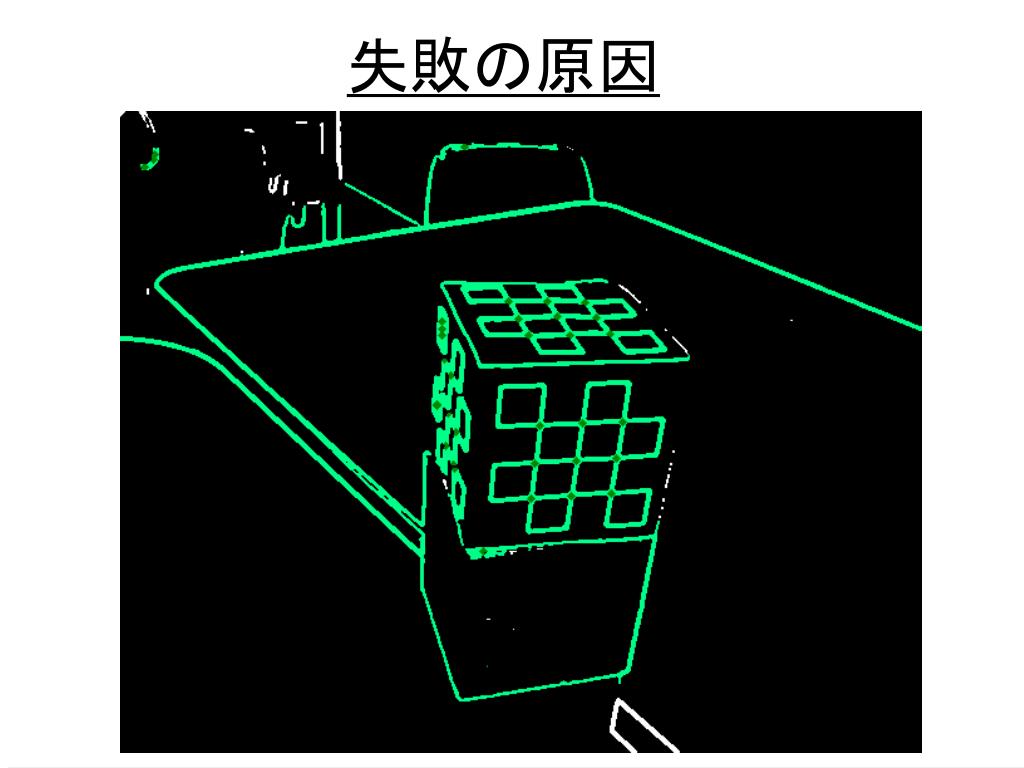

slide27

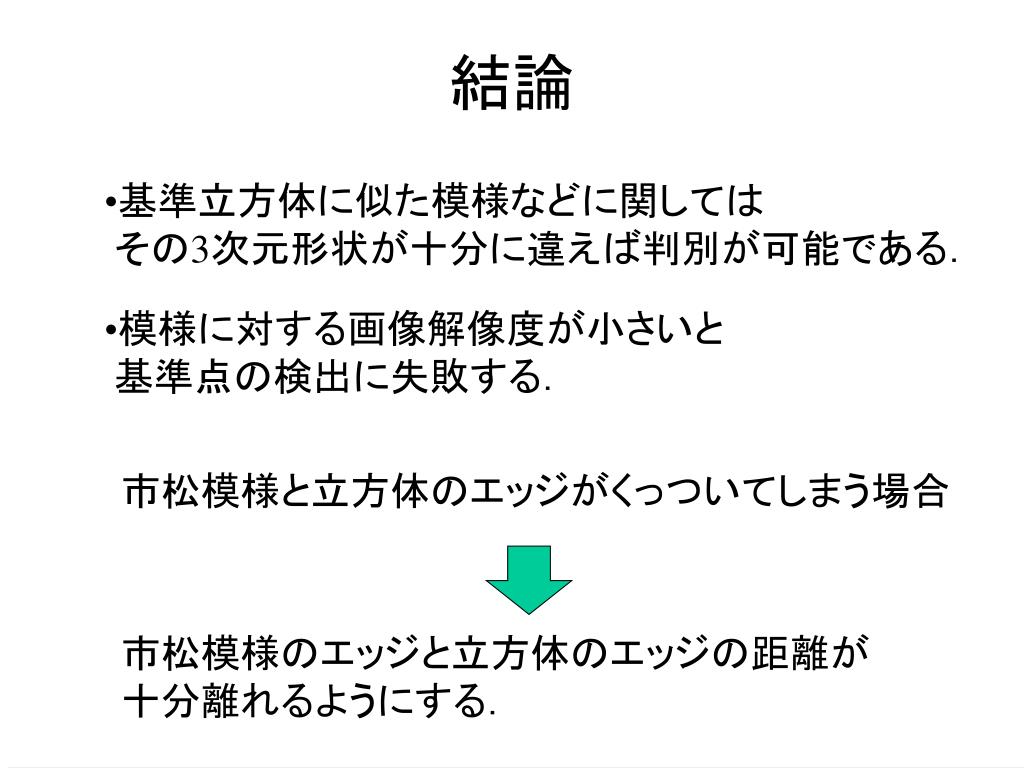

結論
  • 基準立方体に似た模様などに関しては
  • その3次元形状が十分に違えば判別が可能である.
  • 模様に対する画像解像度が小さいと
  • 基準点の検出に失敗する.

市松模様と立方体のエッジがくっついてしまう場合

市松模様のエッジと立方体のエッジの距離が

十分離れるようにする.
