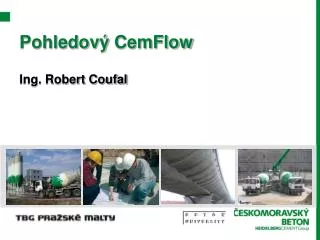

Pohledový CemFlow Ing. Robert Coufal

1. Pohledový CemFlow Ing. Robert Coufal

2. Obsah prezentace • Představení CemFlow • Pohledový CemFlow v ČR • Pohledový CemFlow v Německu • Zkoušení kvality povrchu Slide2 Seminář Beton University, Brno, 19. 5. 2011

3. Co to je pohledový CemFlow? • Podlahová konstrukce • Specielní povrchová úprava nahrazující nášlapné vrstvy • Alternativa k teracu nebo dlažbě Slide3 Seminář Beton University, Brno, 19. 5. 2011

4. Skladba podlahového souvrství Nášlapná vrstva Roznášecí vrstva Separační vrstva Pružná mezivrstva Vyrovnávací vrstva Nosná konstrukce Okrajová páska Slide4 Seminář Beton University, Brno, 19. 5. 2011

5. Co je to CemFlow pro pohledové úpravy? • Litý cementový potěr s omezeným smrštěním • Složení optimalizované pro pohledové úpravy povrchu • Třída pevnosti dle ČSN EN 13 318: • CT – C25 – F5 • Maximální smrštění 0,5 mm/m • Konzistence rozlitím 200 – 240mm • Vhodné pro spojení s podlahovým vytápěním • Je to potěrový materiál vhodný pro pohledové úpravy, ale vzhled a odolnost povrchu zásadně ovlivňuje zpracovatelská firma Slide5 Seminář Beton University, Brno, 19. 5. 2011

6. Co ovlivňuje vzhled povrchu? • Barva matrice • Množství a barva hrubých zrn • Konzistence • Hloubka zbroušení • Způsob broušení, leštění a tvrzení povrchu Slide6 Seminář Beton University, Brno, 19. 5. 2011

7. CemFlow – příprava podkladu • Bez použití výztuže • Smršťovací a dilatační spáry nutno prořezávat Slide7 Seminář Beton University, Brno, 19. 5. 2011

8. CemFlow - ukládka Slide8 Seminář Beton University, Brno, 19. 5. 2011

9. CemFlow - nivelace Slide9 Seminář Beton University, Brno, 19. 5. 2011

10. CemFlow – ochrana potěru postřikem • Postřik včetně aplikátoru je součástí dodávky směsi Slide10 Seminář Beton University, Brno, 19. 5. 2011

11. CemFlow – vzhled standardně přebroušeného povrchu Slide11 Seminář Beton University, Brno, 19. 5. 2011

12. Smrštovací spáry v pohledovém CemFlow • Prořezáním nebo do lišt • Maximální opatrnost, nesmí vzniknout trhlina! Slide12 Seminář Beton University, Brno, 19. 5. 2011

13. Vyspravení pórů Slide13 Seminář Beton University, Brno, 19. 5. 2011

14. Broušení povrchu • Výhoda CemFlow – brousitelnost, málo pórů • Standardně se brousí cca 3 – 5 mm • Čím více broušení, tím vyšší cena a více viditelného kameniva Slide14 Seminář Beton University, Brno, 19. 5. 2011

15. Broušení krajů Slide15 Seminář Beton University, Brno, 19. 5. 2011

16. Impregnace a vytvrzení povrchu • Vytvrdí povrch a uzavře ho proti působení běžného provozu • Povrchová úprava je maximálně důležitá pro životnost podlahy Slide16 Seminář Beton University, Brno, 19. 5. 2011

17. Referenční stavby - ČR • Menza ČVUT, Praha 6 • Bílkova vila, Praha 6 • Ateliér, Praha 1 Slide17 Seminář Beton University, Brno, 19. 5. 2011

18. Referenční stavby - Menza ČVUT, Praha 6 Slide18 Seminář Beton University, Brno, 19. 5. 2011

19. Referenční stavby - Bílkova vila, Praha 6 Slide19 Seminář Beton University, Brno, 19. 5. 2011

20. Referenční stavby - Bílkova vila, Praha 6 Slide20 Seminář Beton University, Brno, 19. 5. 2011

21. Referenční stavby - Bílkova vila, Praha 6 Slide21 Seminář Beton University, Brno, 19. 5. 2011

22. Hrubé broušení – CemFlow Heidelbergcement SRN Slide22 Seminář Beton University, Brno, 19. 5. 2011

23. Čištění povrchu CemFlow Heidelbergcement SRN Slide23 Seminář Beton University, Brno, 19. 5. 2011

24. Zušlechťování povrchu CemFlow Heidelbergcement SRN Slide24 Seminář Beton University, Brno, 19. 5. 2011

25. Jemné přebroušení CemFlow Heidelbergcement SRN Slide25 Seminář Beton University, Brno, 19. 5. 2011

26. Sanace pórů v povrchu CemFlow Heidelbergcement SRN Slide26 Seminář Beton University, Brno, 19. 5. 2011

27. Vzhled po vyleštění CemFlow Heidelbergcement SRN Slide27 Seminář Beton University, Brno, 19. 5. 2011

28. Barevný pohledový CemFlow Slide28 Seminář Beton University, Brno, 19. 5. 2011

29. Děkuji Vám za pozornost… Kontakt: Ing. Robert Coufal TBG METROSTAV robert.coufal@tbg-beton.cz
