  1. 实时渲染

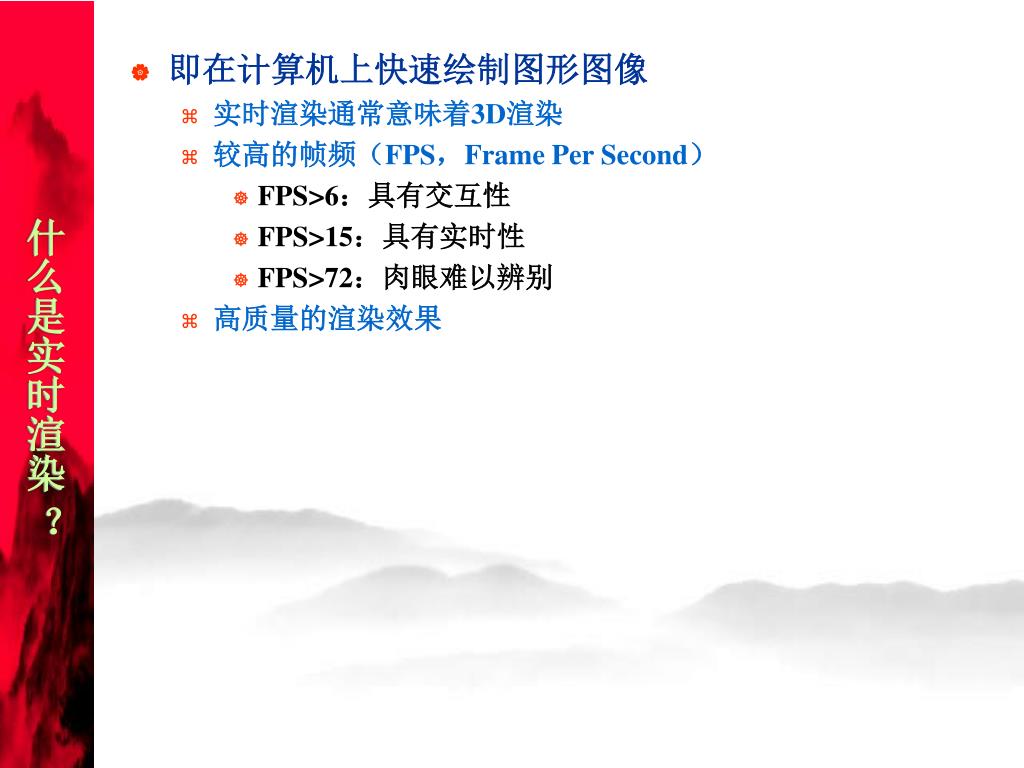

  2. 什么是实时渲染 ？ • 即在计算机上快速绘制图形图像 • 实时渲染通常意味着3D渲染 • 较高的帧频（FPS，Frame Per Second） • FPS>6：具有交互性 • FPS>15：具有实时性 • FPS>72：肉眼难以辨别 • 高质量的渲染效果

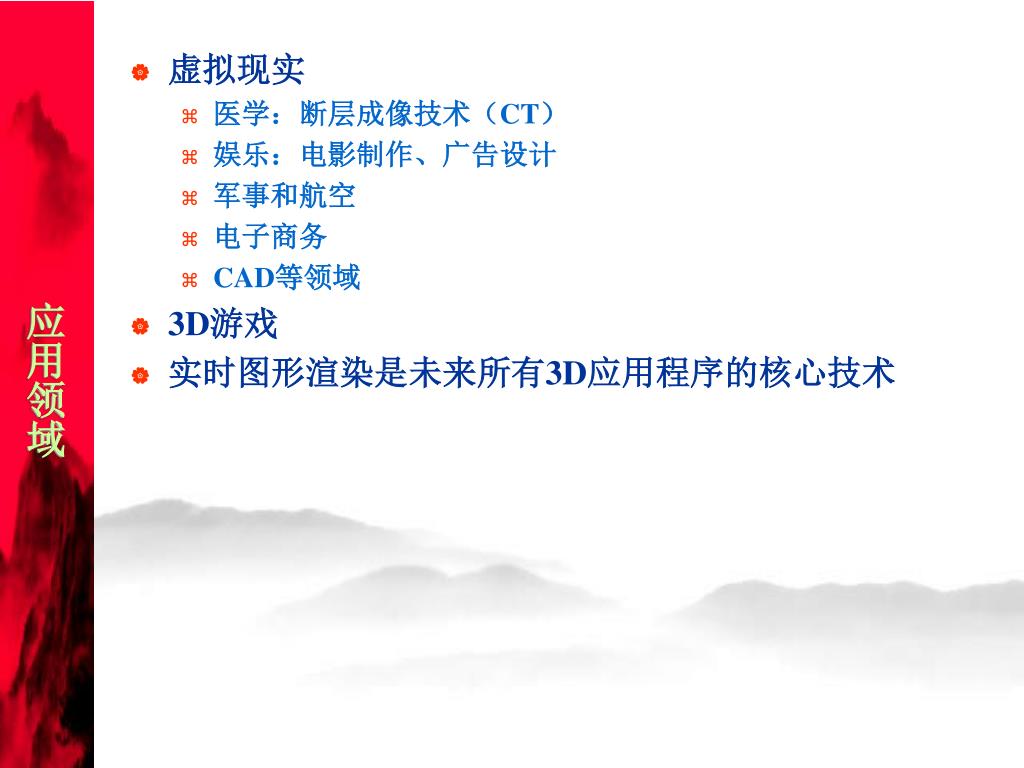

  3. 应用领域 • 虚拟现实 • 医学：断层成像技术（CT） • 娱乐：电影制作、广告设计 • 军事和航空 • 电子商务 • CAD等领域 • 3D游戏 • 实时图形渲染是未来所有3D应用程序的核心技术

  4. CT成像

  5. 电影3D制作

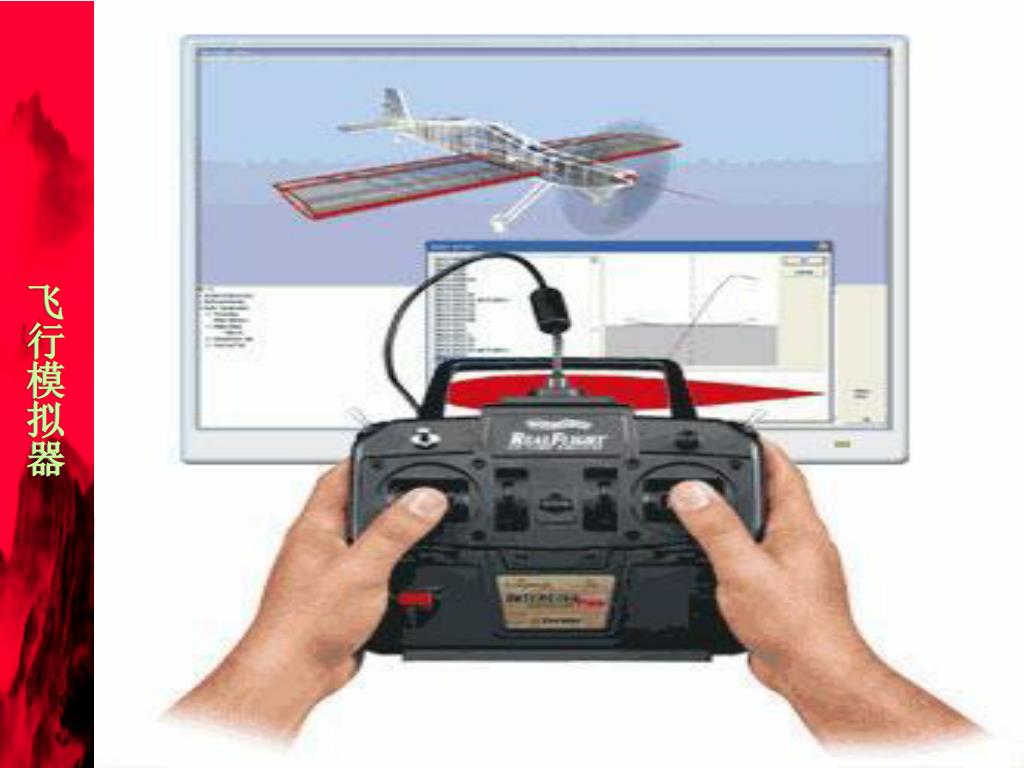

  6. 飞行模拟器

  7. 3D游戏制作

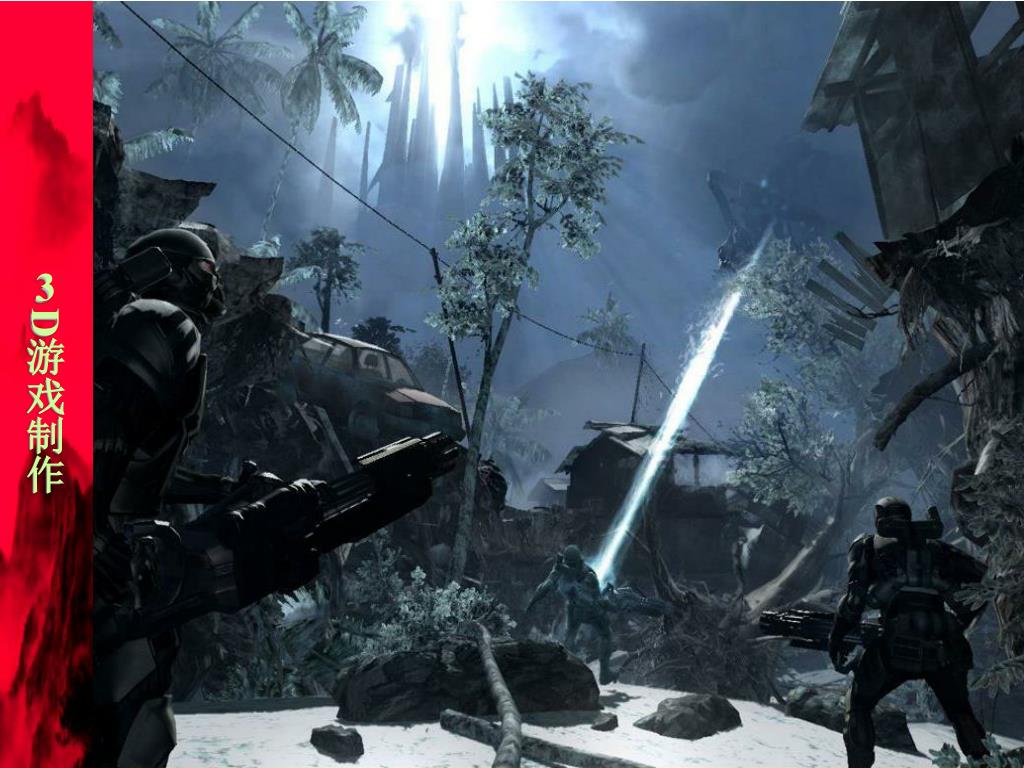

  8. 3D游戏制作

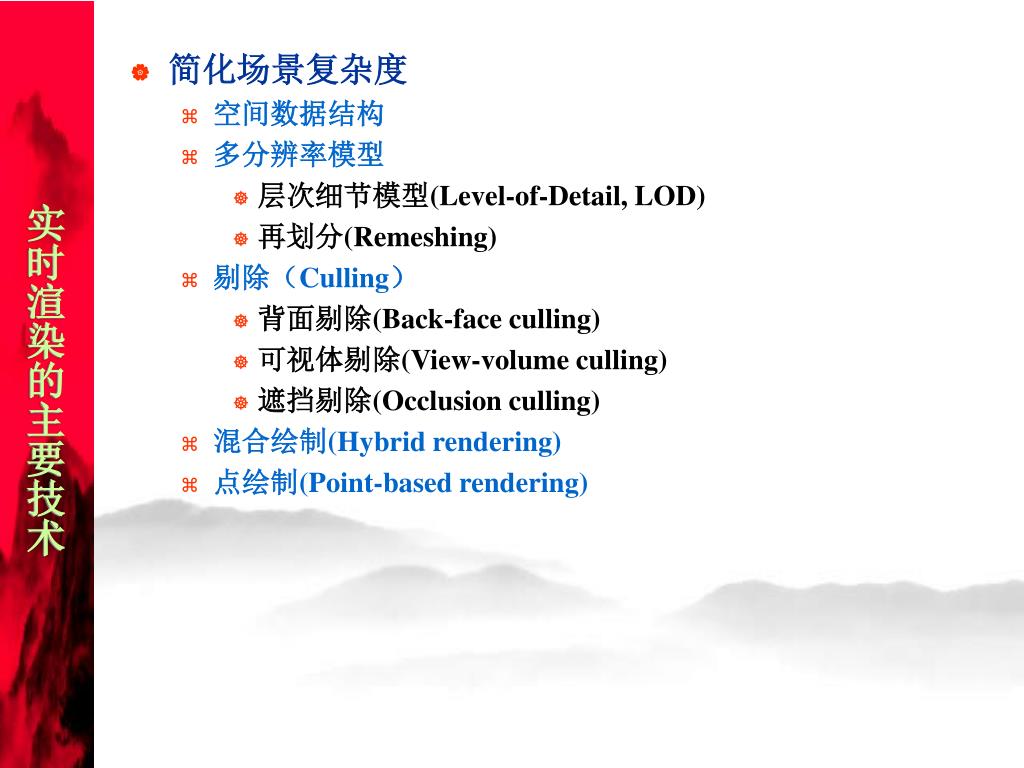

  9. 实时渲染的主要技术 • 简化场景复杂度 • 空间数据结构 • 多分辨率模型 • 层次细节模型(Level-of-Detail, LOD) • 再划分(Remeshing) • 剔除（Culling） • 背面剔除(Back-face culling) • 可视体剔除(View-volume culling) • 遮挡剔除(Occlusion culling) • 混合绘制(Hybrid rendering) • 点绘制(Point-based rendering)

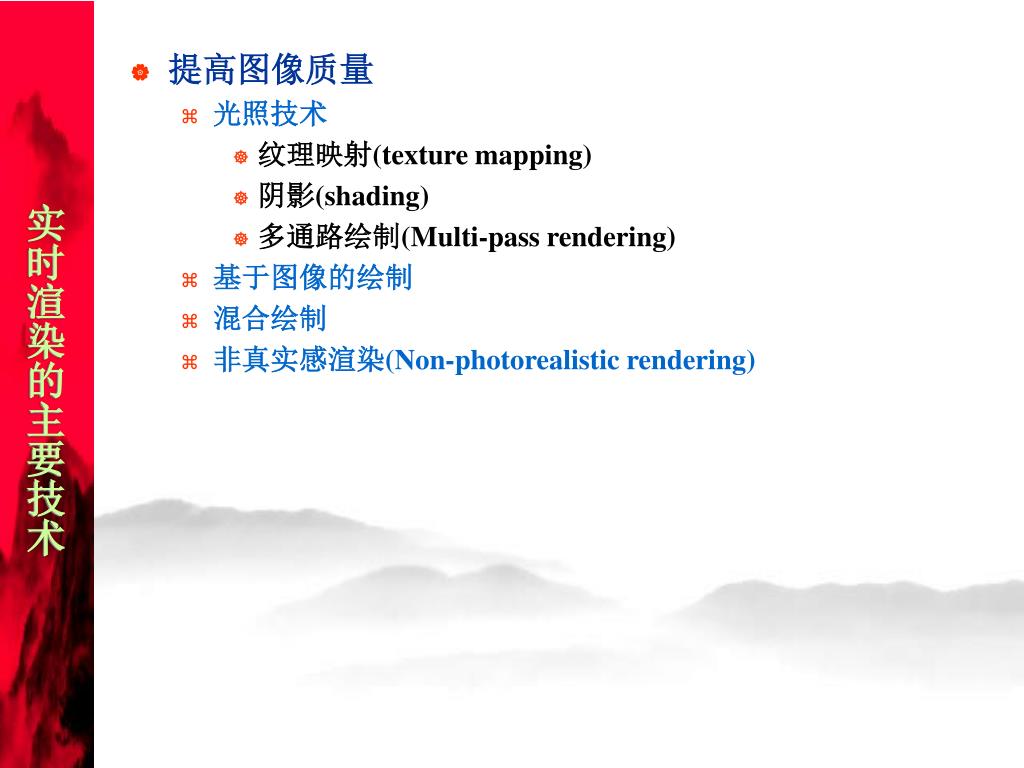

  10. 实时渲染的主要技术 • 提高图像质量 • 光照技术 • 纹理映射(texture mapping) • 阴影(shading) • 多通路绘制(Multi-pass rendering) • 基于图像的绘制 • 混合绘制 • 非真实感渲染(Non-photorealistic rendering)

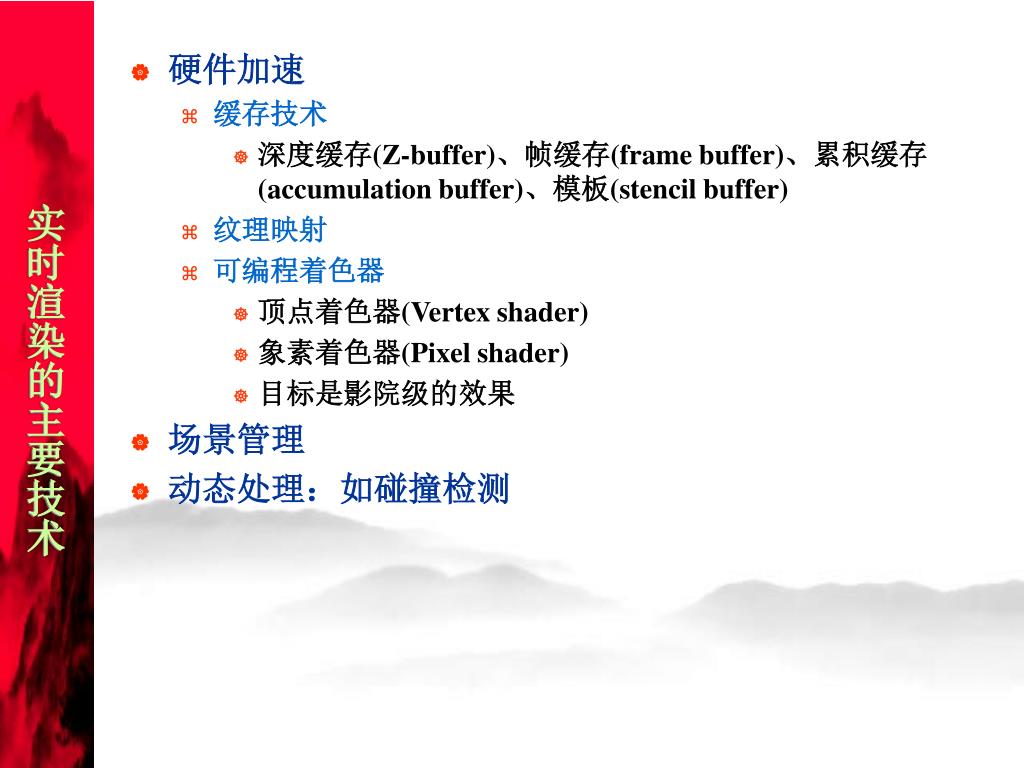

  11. 实时渲染的主要技术 • 硬件加速 • 缓存技术 • 深度缓存(Z-buffer)、帧缓存(frame buffer)、累积缓存(accumulation buffer)、模板(stencil buffer) • 纹理映射 • 可编程着色器 • 顶点着色器(Vertex shader) • 象素着色器(Pixel shader) • 目标是影院级的效果 • 场景管理 • 动态处理：如碰撞检测

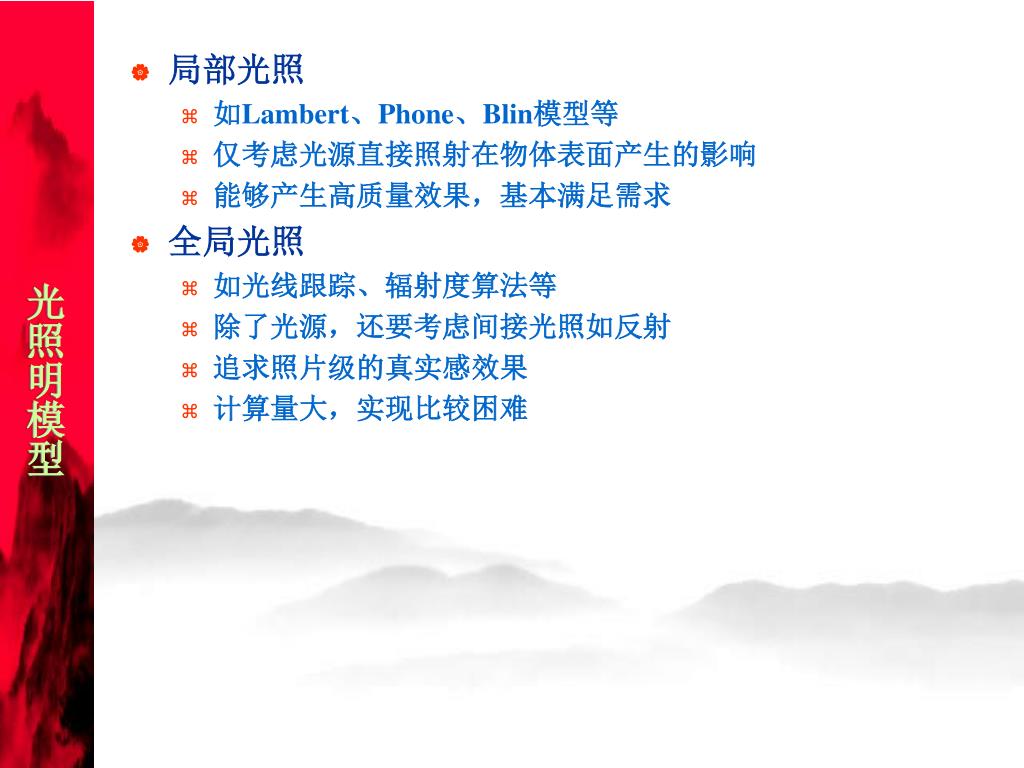

  12. 光照明模型 • 局部光照 • 如Lambert、Phone、Blin模型等 • 仅考虑光源直接照射在物体表面产生的影响 • 能够产生高质量效果，基本满足需求 • 全局光照 • 如光线跟踪、辐射度算法等 • 除了光源，还要考虑间接光照如反射 • 追求照片级的真实感效果 • 计算量大，实现比较困难

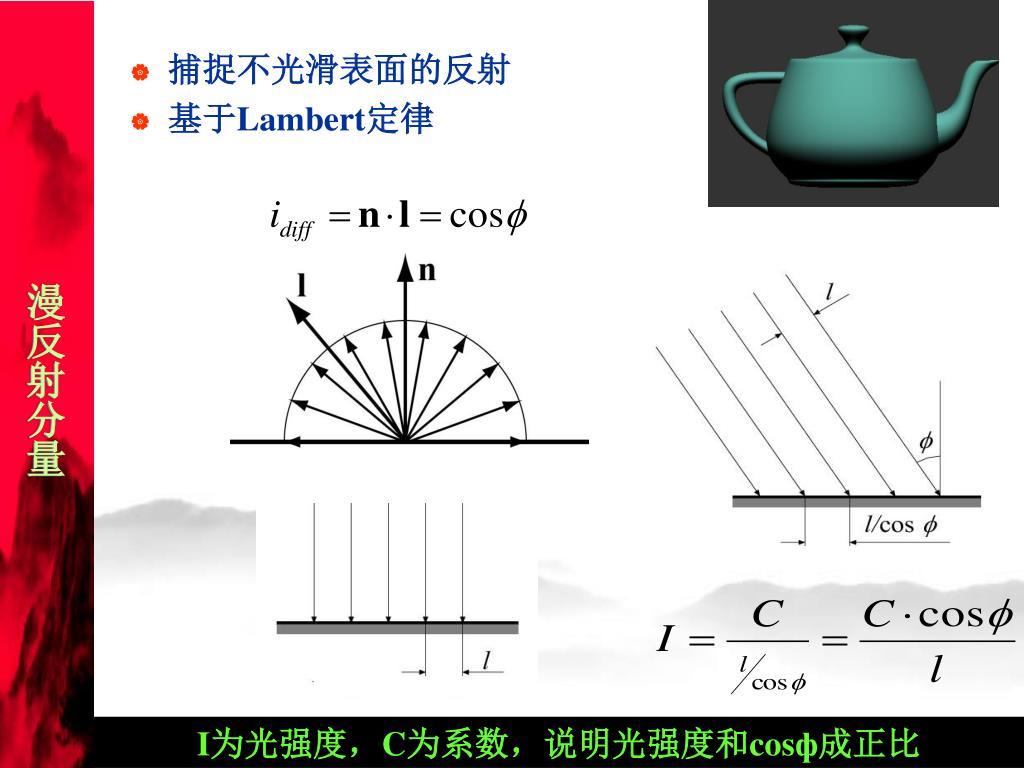

  13. 漫反射分量 • 捕捉不光滑表面的反射 • 基于Lambert定律 I为光强度，C为系数，说明光强度和cosф成正比

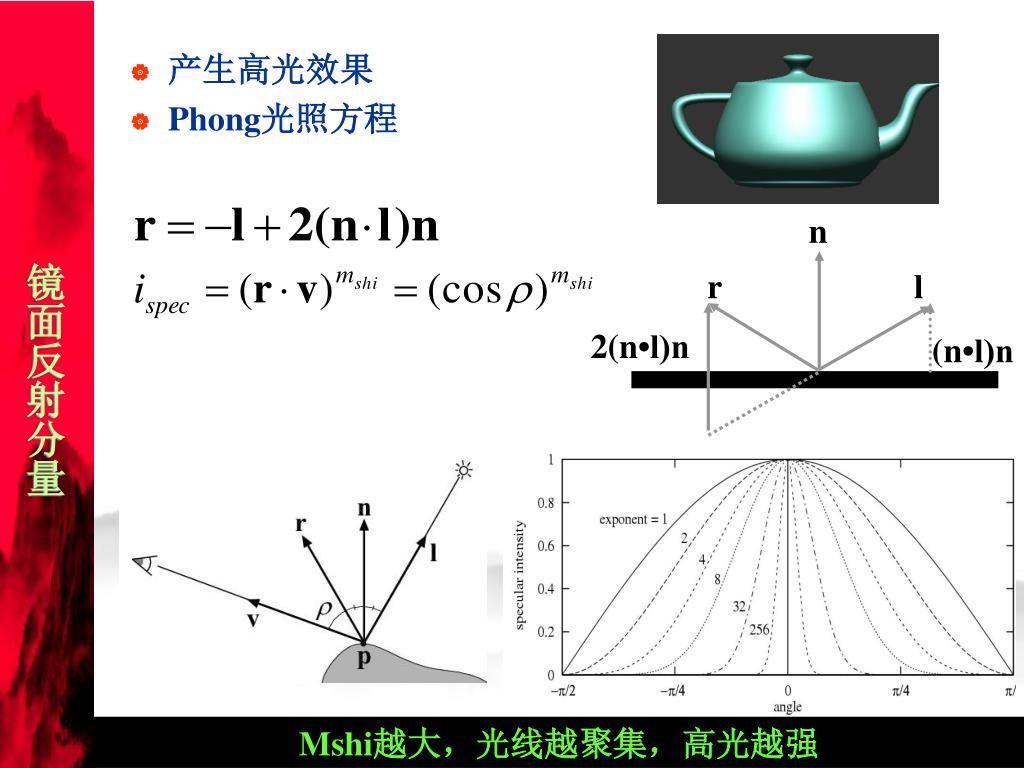

  14. r l 2(n•l)n (n•l)n 镜面反射分量 • 产生高光效果 • Phong光照方程 n Mshi越大，光线越聚集，高光越强

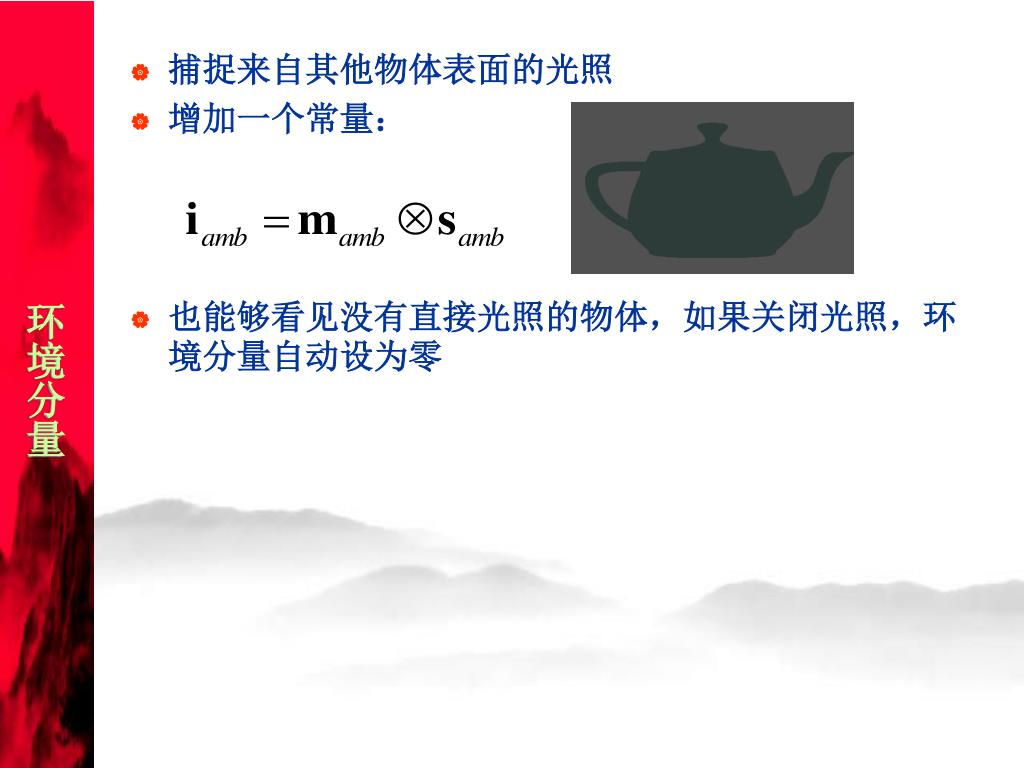

  15. 环境分量 • 捕捉来自其他物体表面的光照 • 增加一个常量： • 也能够看见没有直接光照的物体，如果关闭光照，环境分量自动设为零

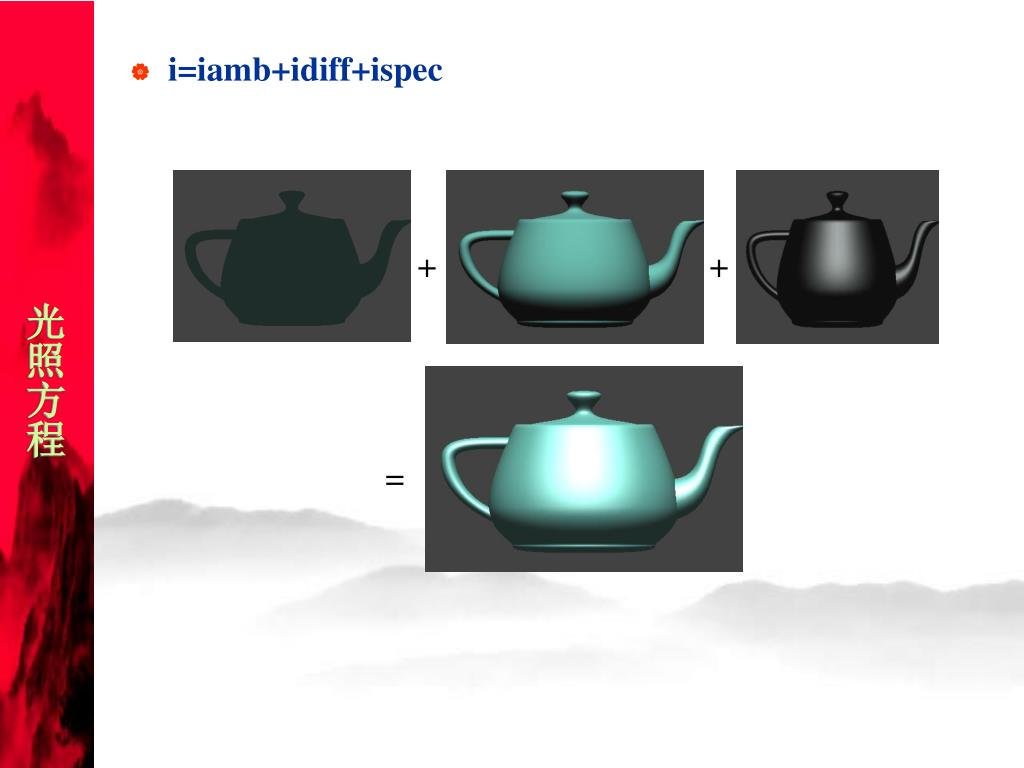

  16. + + = 光照方程 • i=iamb+idiff+ispec

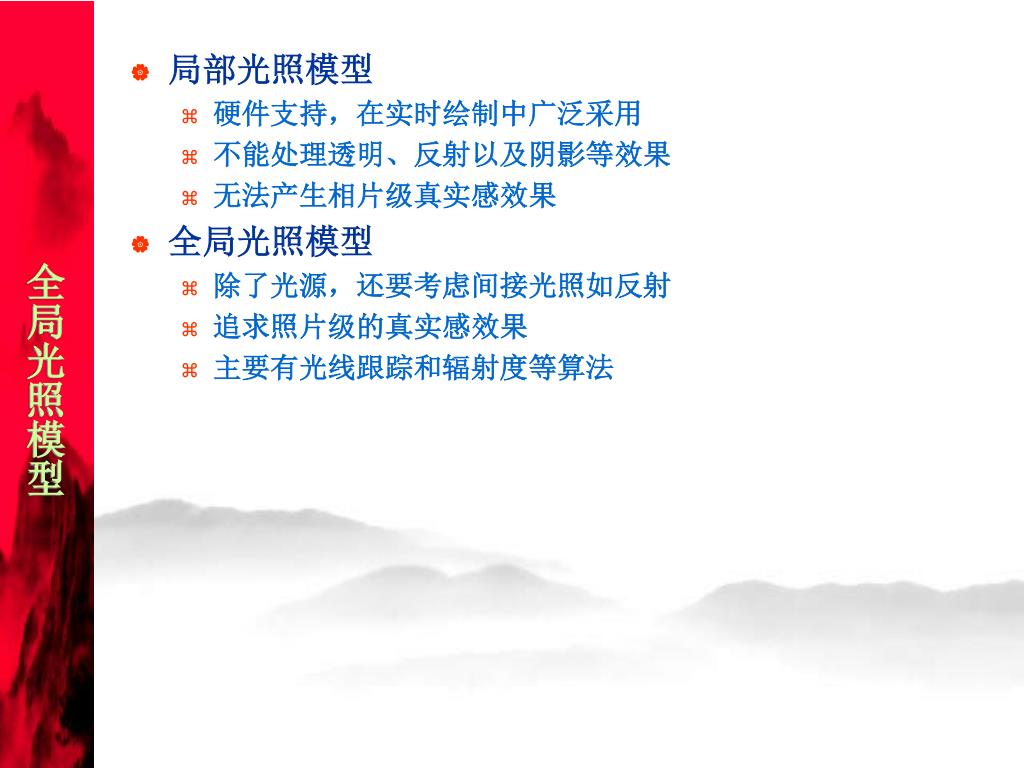

  17. 全局光照模型 • 局部光照模型 • 硬件支持，在实时绘制中广泛采用 • 不能处理透明、反射以及阴影等效果 • 无法产生相片级真实感效果 • 全局光照模型 • 除了光源，还要考虑间接光照如反射 • 追求照片级的真实感效果 • 主要有光线跟踪和辐射度等算法

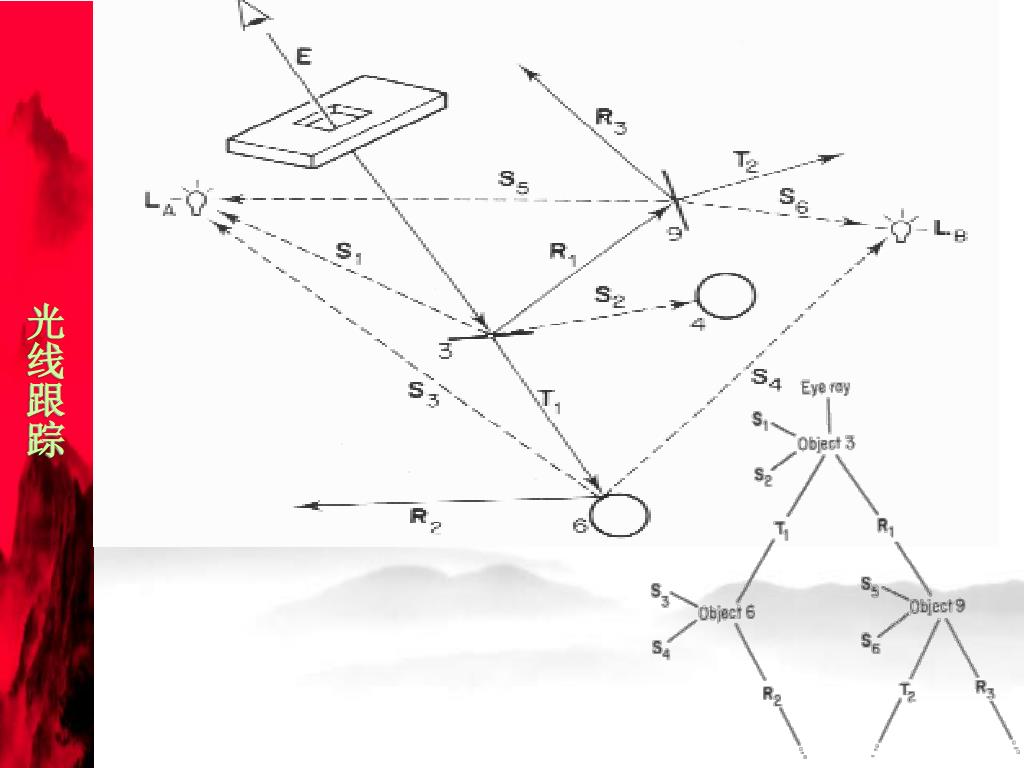

  18. 光线跟踪

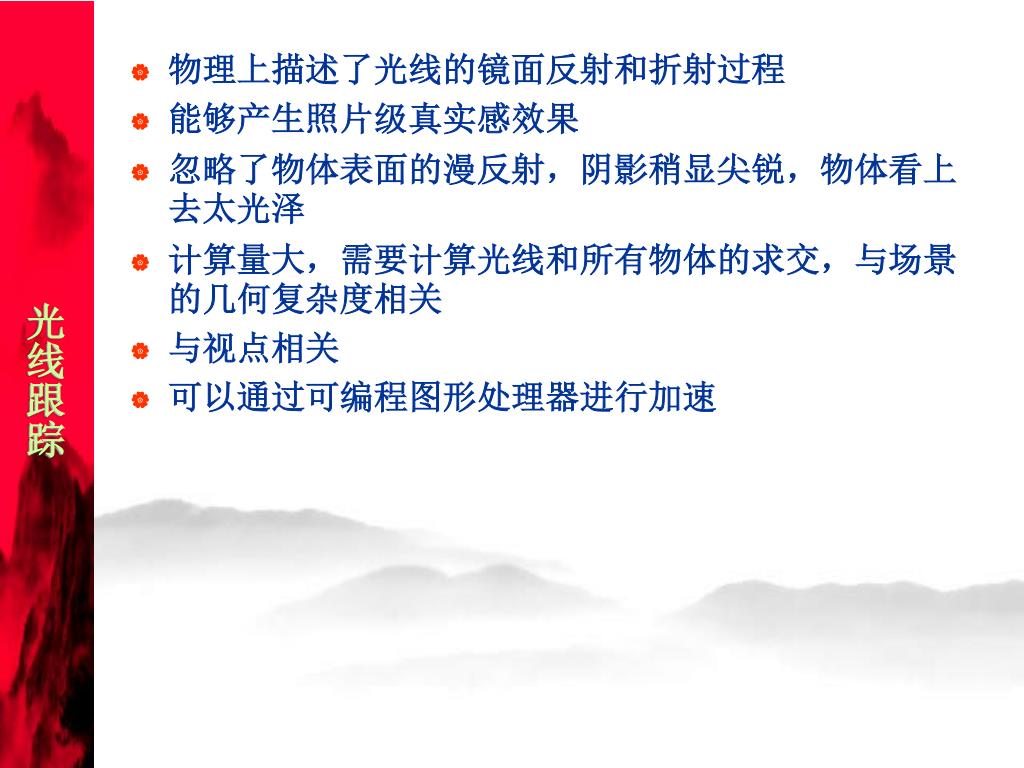

  19. 光线跟踪 • 物理上描述了光线的镜面反射和折射过程 • 能够产生照片级真实感效果 • 忽略了物体表面的漫反射，阴影稍显尖锐，物体看上去太光泽 • 计算量大，需要计算光线和所有物体的求交，与场景的几何复杂度相关 • 与视点相关 • 可以通过可编程图形处理器进行加速

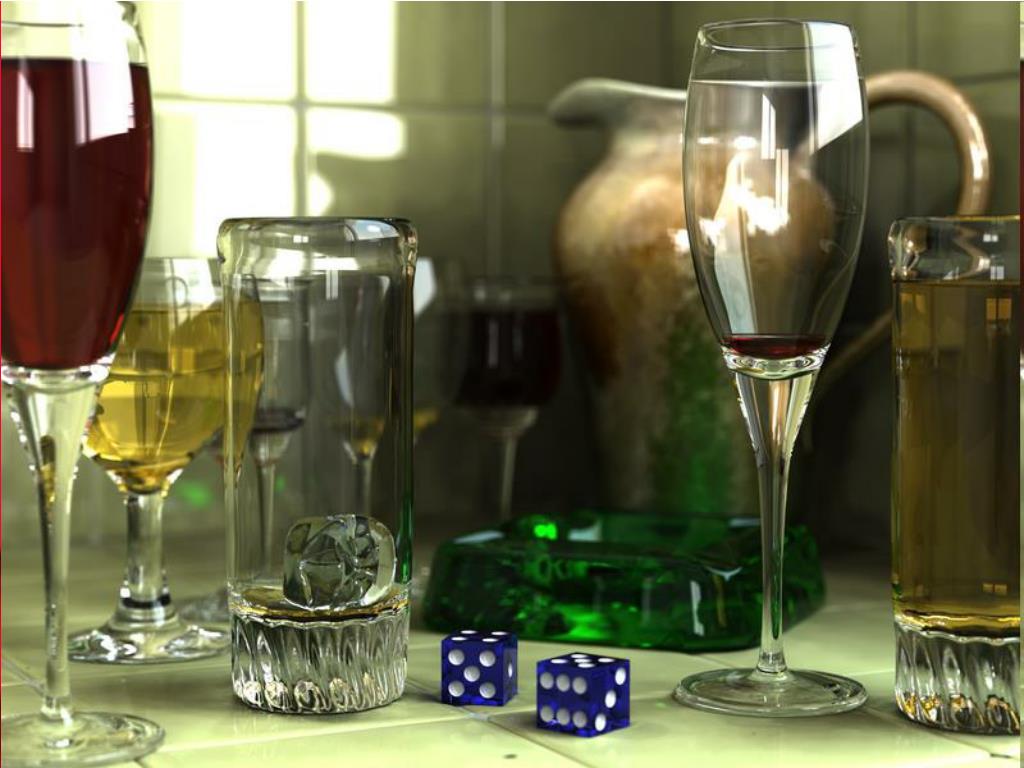

  20. 光线跟踪

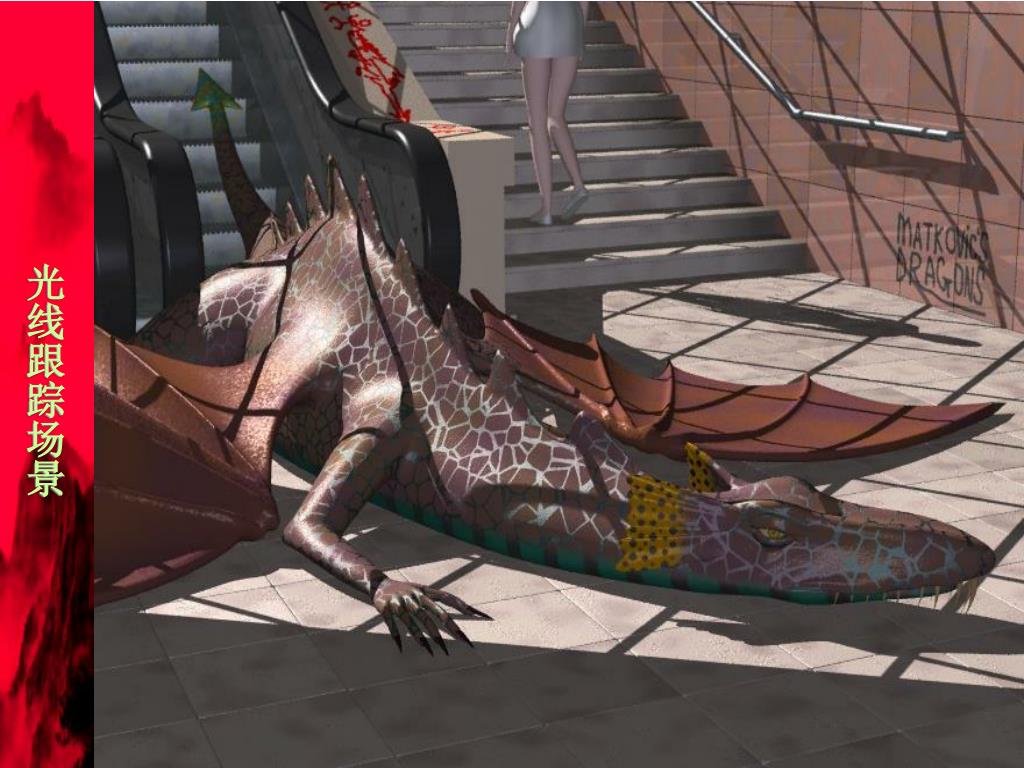

  21. 光线跟踪场景

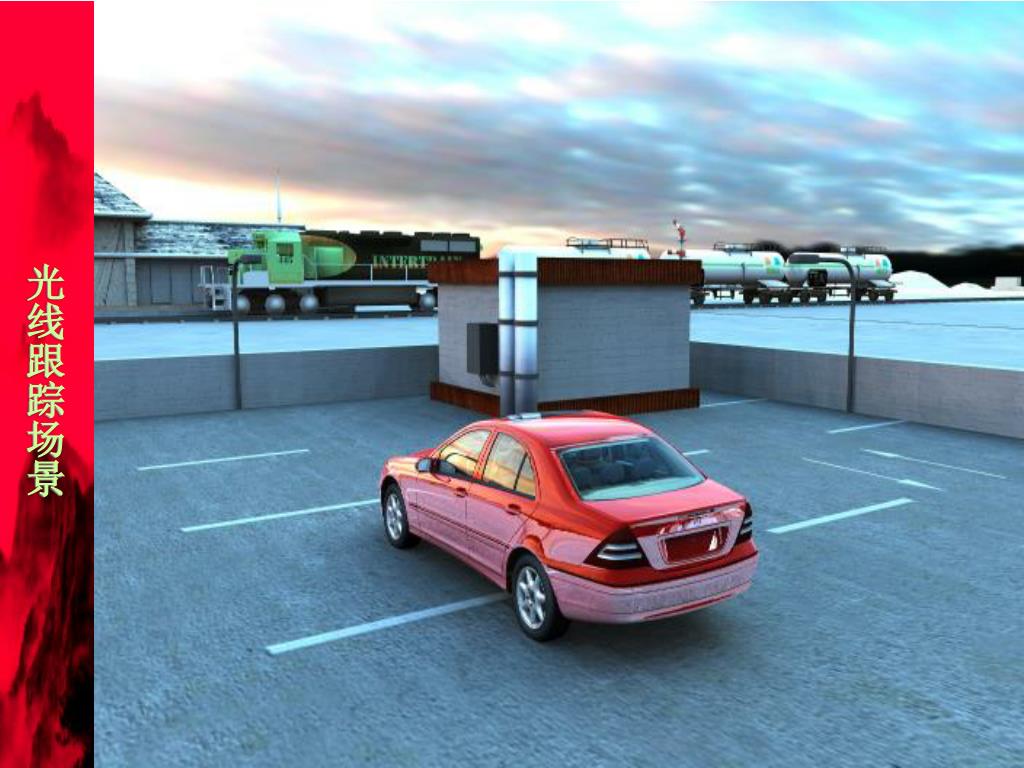

  22. 光线跟踪场景

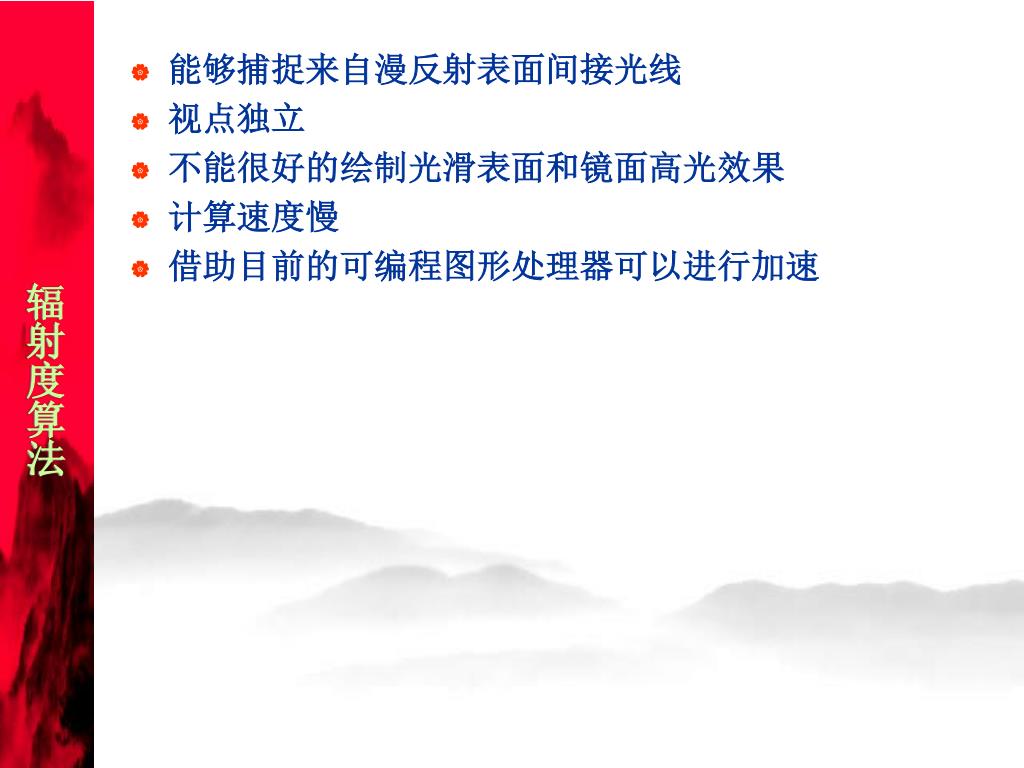

  23. 辐射度算法 • 能够捕捉来自漫反射表面间接光线 • 视点独立 • 不能很好的绘制光滑表面和镜面高光效果 • 计算速度慢 • 借助目前的可编程图形处理器可以进行加速

  24. 辐射度场景

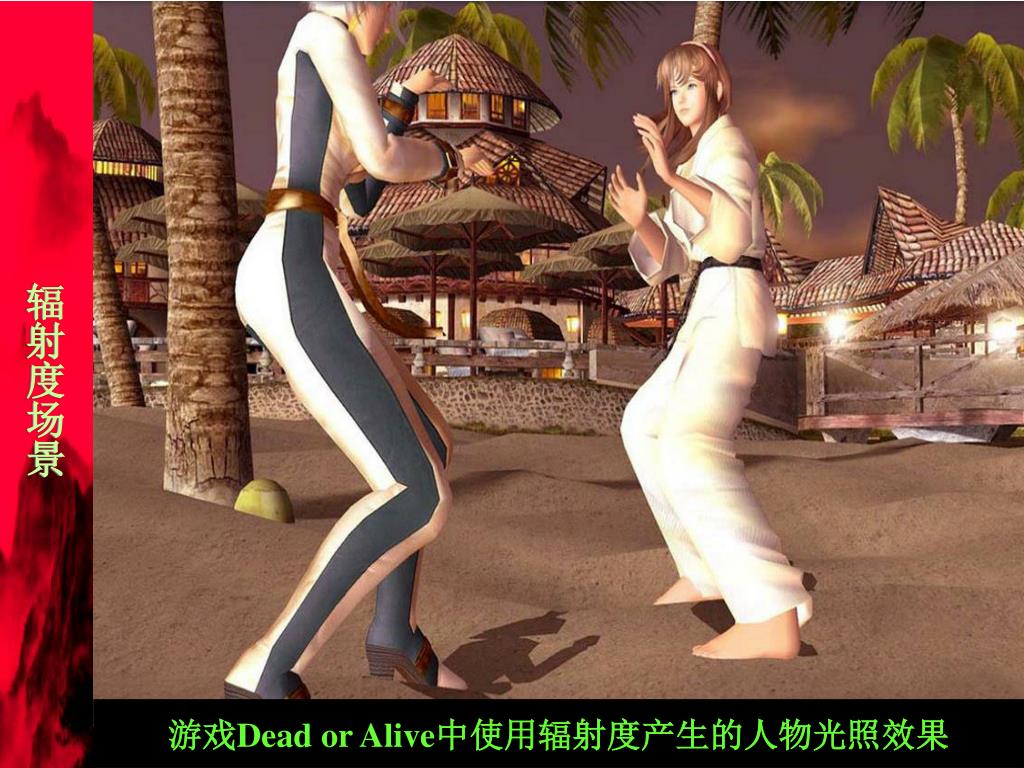

  25. 辐射度场景 游戏Dead or Alive中使用辐射度产生的人物光照效果

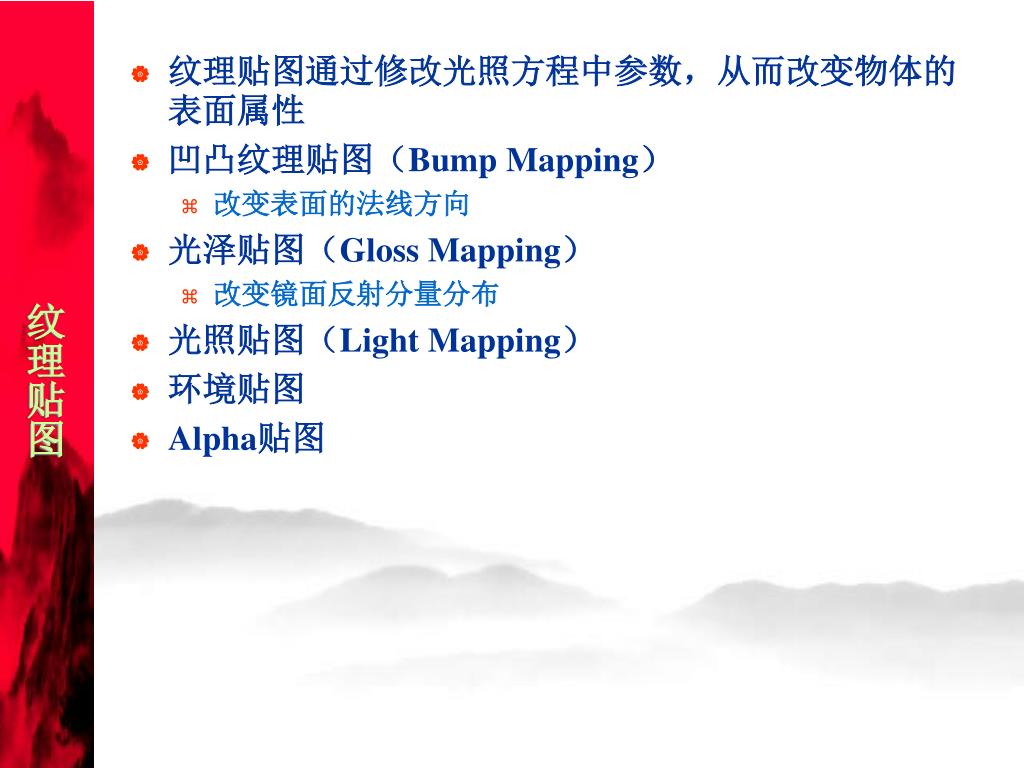

  26. 纹理贴图 • 纹理贴图通过修改光照方程中参数，从而改变物体的表面属性 • 凹凸纹理贴图（Bump Mapping） • 改变表面的法线方向 • 光泽贴图（Gloss Mapping） • 改变镜面反射分量分布 • 光照贴图（Light Mapping） • 环境贴图 • Alpha贴图

  27. 凹凸贴图 Nvidia公司的狼人皮肤（凹凸效果采用法线图）

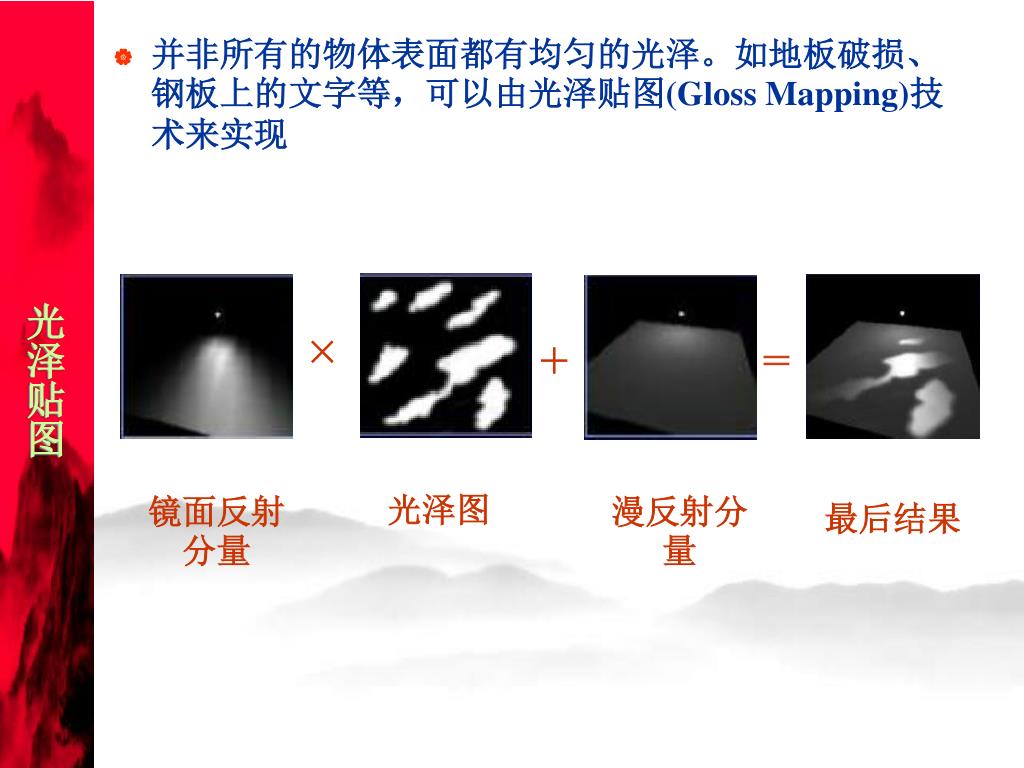

  28. × ＋ ＝ 镜面反射分量 光泽图 漫反射分量 最后结果 • 并非所有的物体表面都有均匀的光泽。如地板破损、钢板上的文字等，可以由光泽贴图(Gloss Mapping)技术来实现 光泽贴图

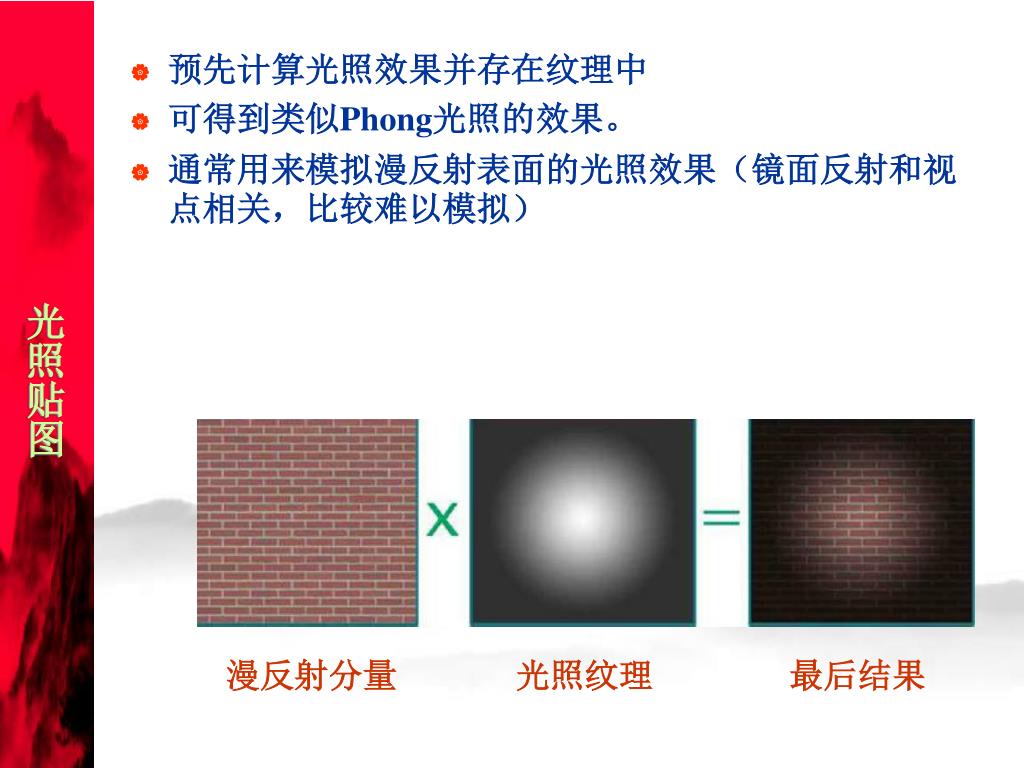

  29. 光照贴图 • 预先计算光照效果并存在纹理中 • 可得到类似Phong光照的效果。 • 通常用来模拟漫反射表面的光照效果（镜面反射和视点相关，比较难以模拟） 漫反射分量 光照纹理 最后结果

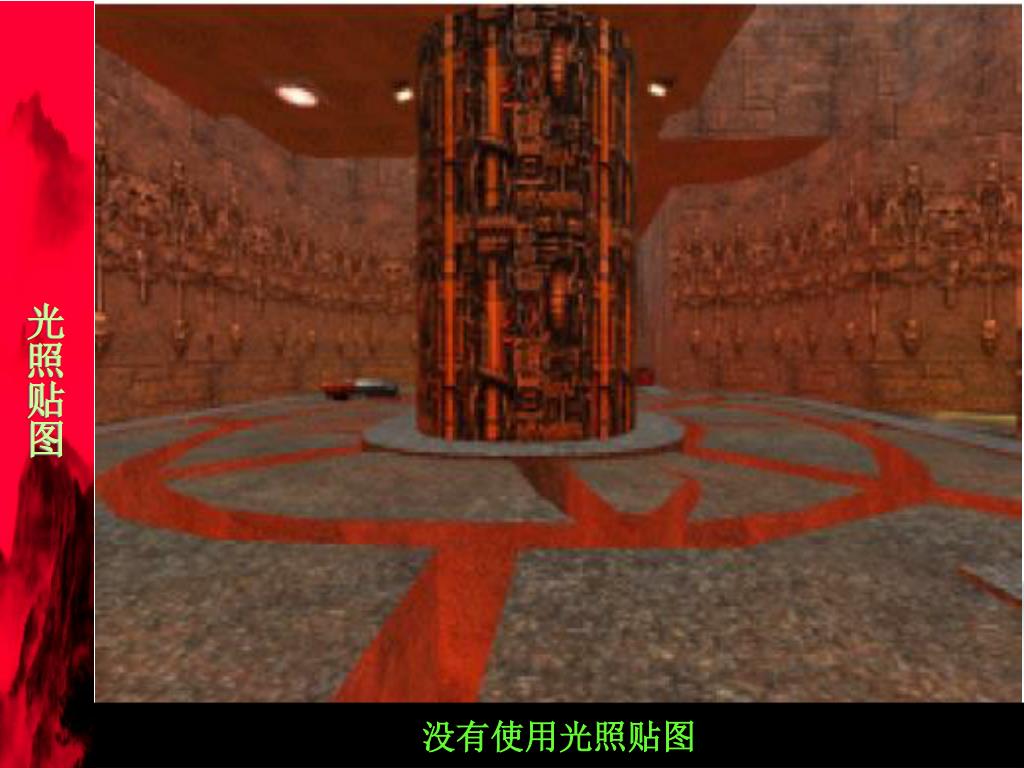

  30. 光照贴图 没有使用光照贴图

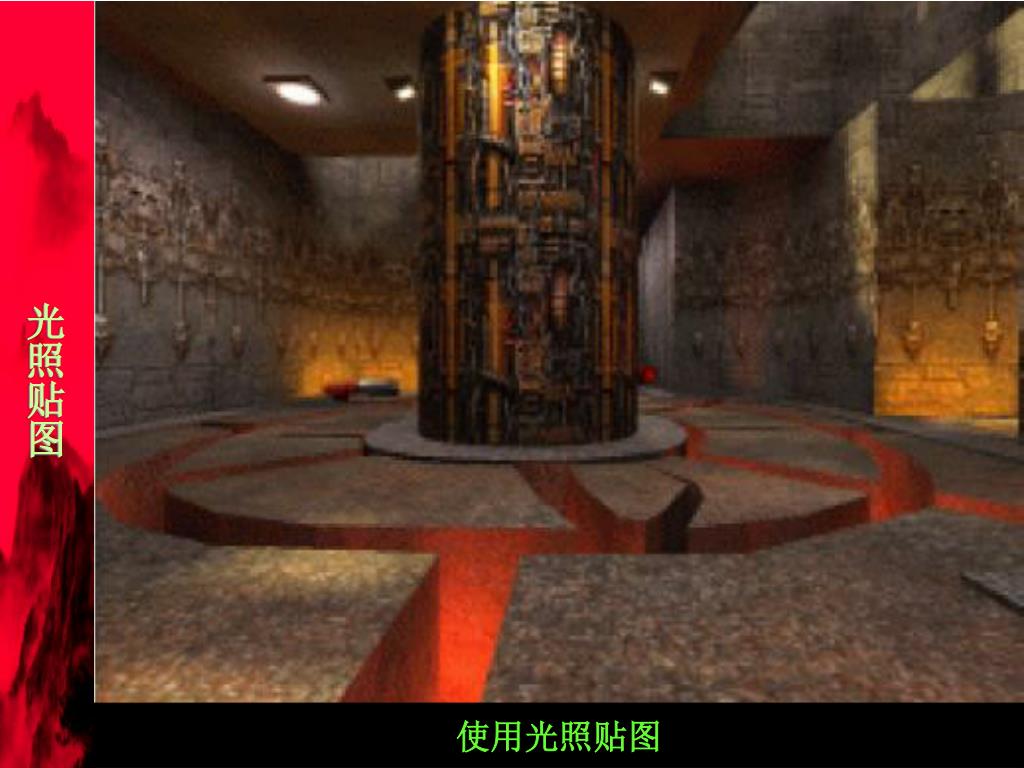

  31. 光照贴图 使用光照贴图

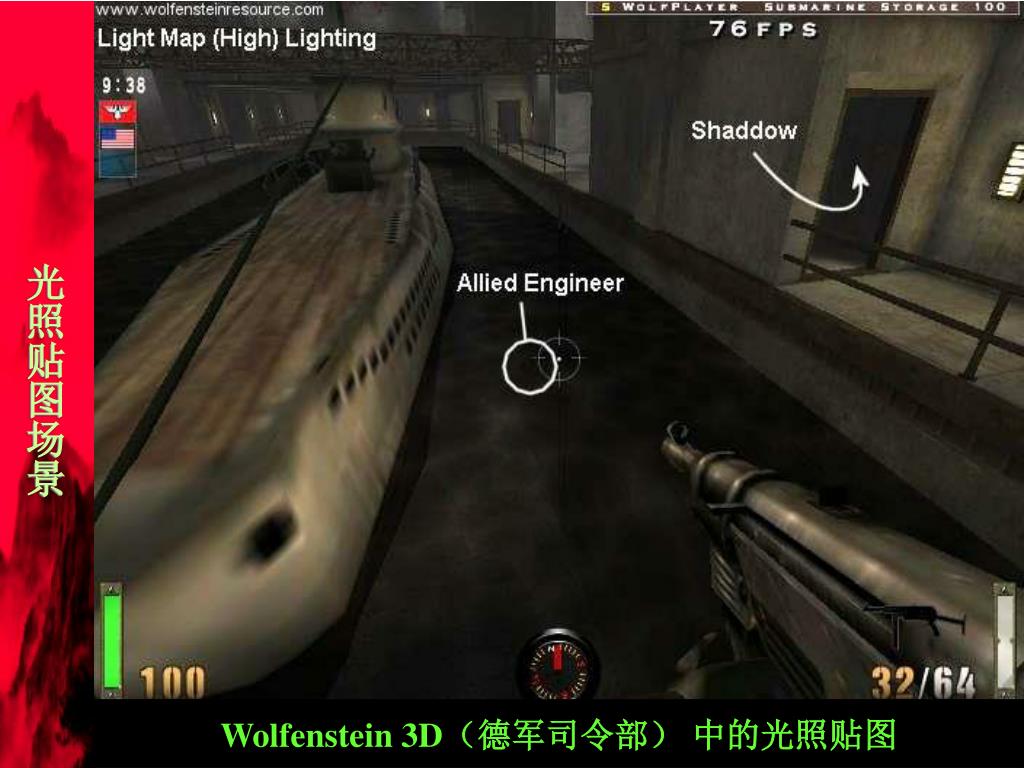

  32. 光照贴图场景 Wolfenstein 3D（德军司令部） 中的光照贴图

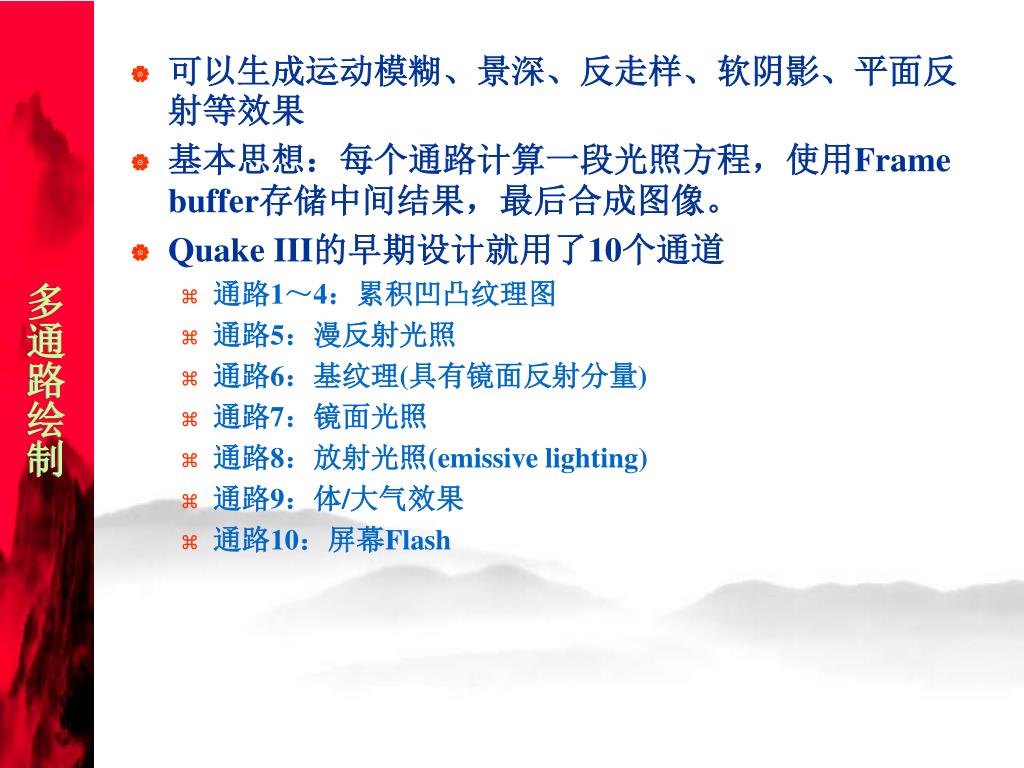

  33. 多通路绘制 • 可以生成运动模糊、景深、反走样、软阴影、平面反射等效果 • 基本思想：每个通路计算一段光照方程，使用Frame buffer存储中间结果，最后合成图像。 • Quake III的早期设计就用了10个通道 • 通路1～4：累积凹凸纹理图 • 通路5：漫反射光照 • 通路6：基纹理(具有镜面反射分量) • 通路7：镜面光照 • 通路8：放射光照(emissive lighting) • 通路9：体/大气效果 • 通路10：屏幕Flash

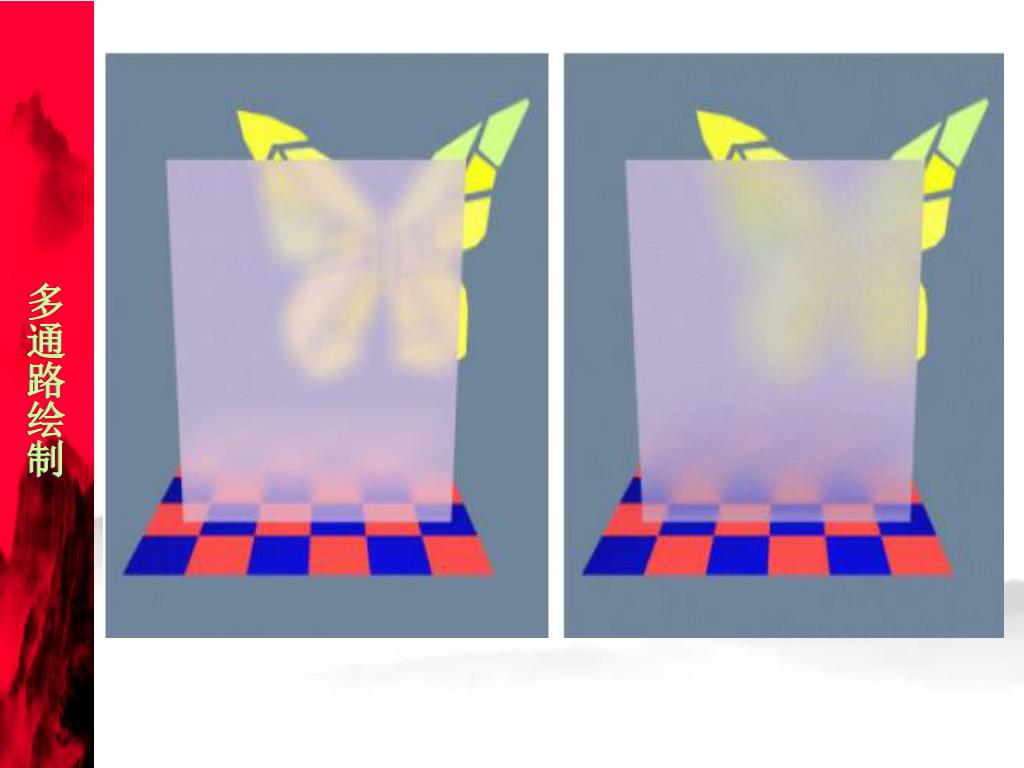

  34. 多通路绘制

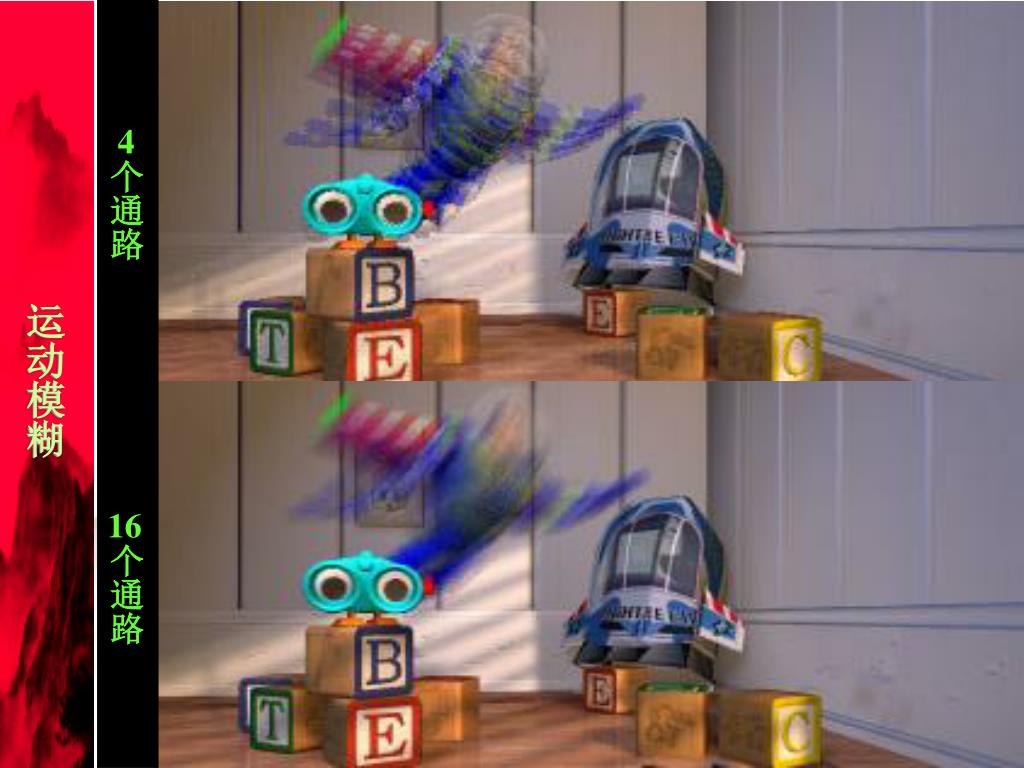

  35. 4个通路 运动模糊 16个通路

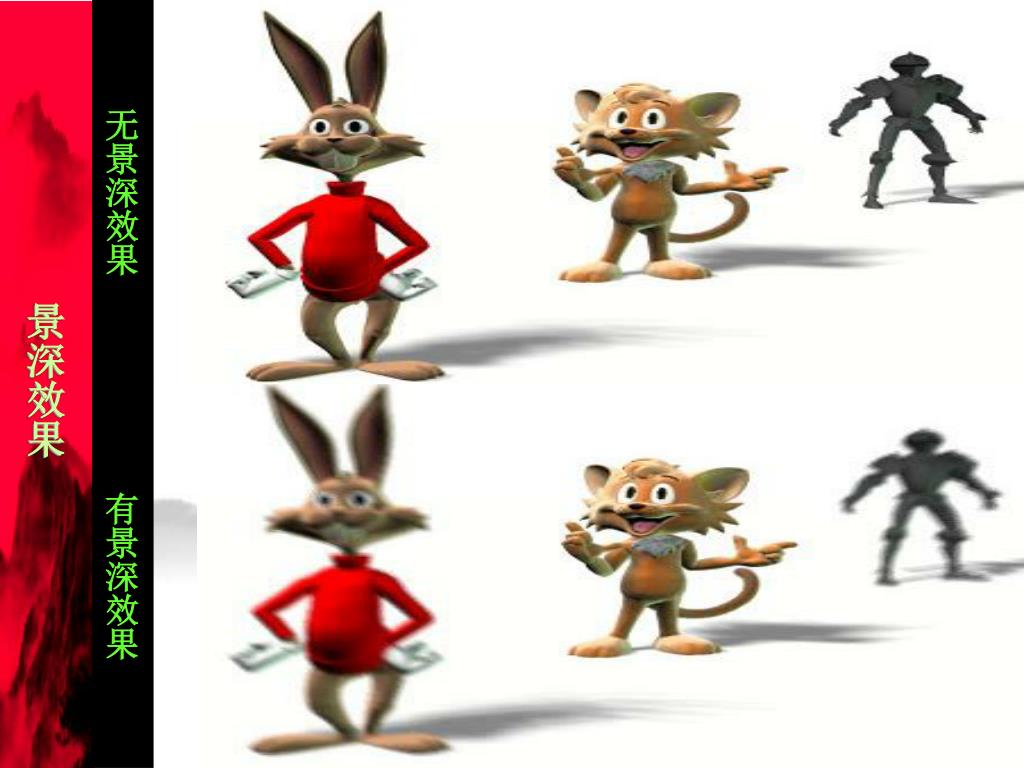

  36. 无景深效果 景深效果 有景深效果

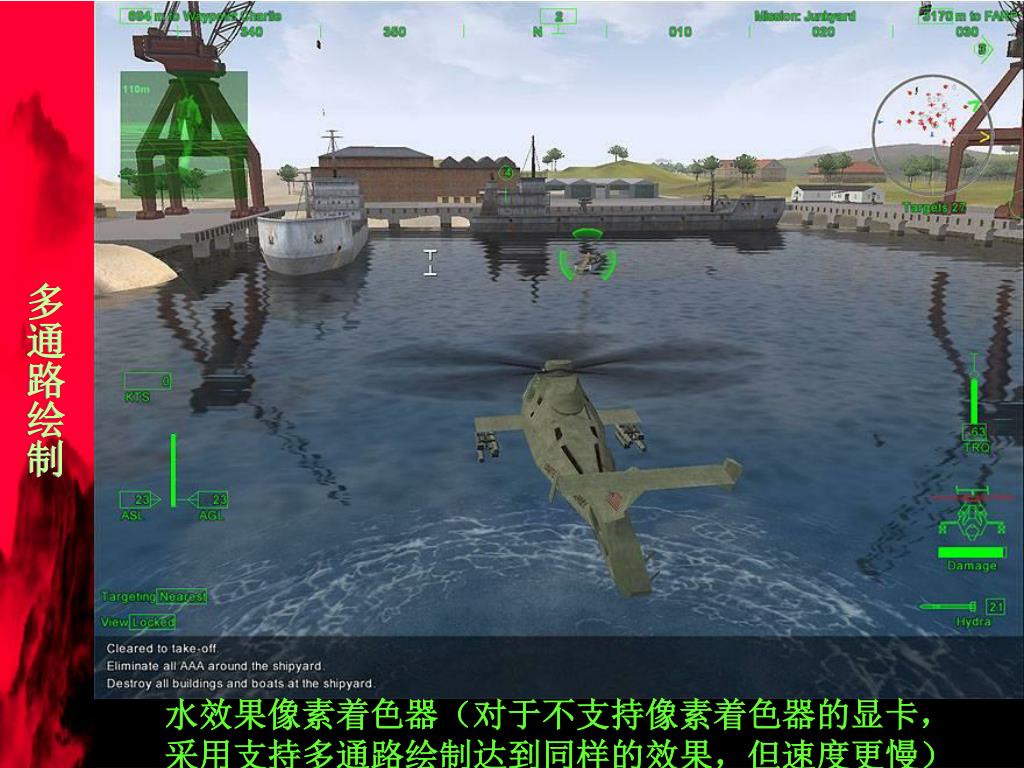

  37. 多通路绘制 水效果像素着色器（对于不支持像素着色器的显卡，采用支持多通路绘制达到同样的效果，但速度更慢）

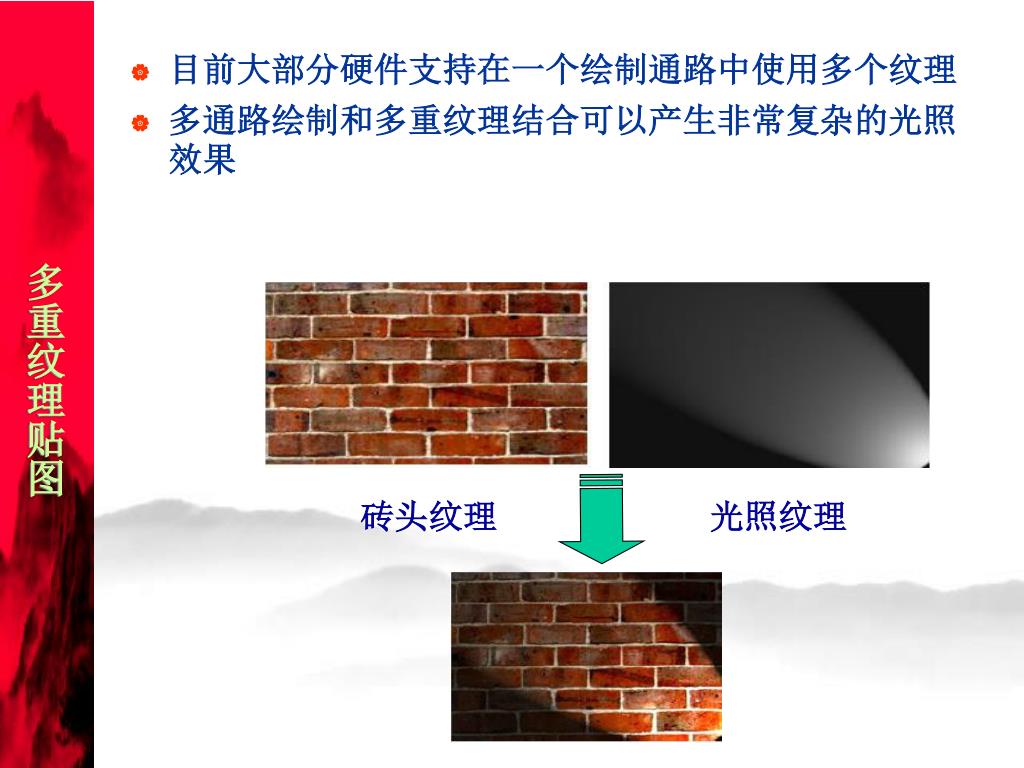

  38. 砖头纹理 光照纹理 多重纹理贴图 • 目前大部分硬件支持在一个绘制通路中使用多个纹理 • 多通路绘制和多重纹理结合可以产生非常复杂的光照效果

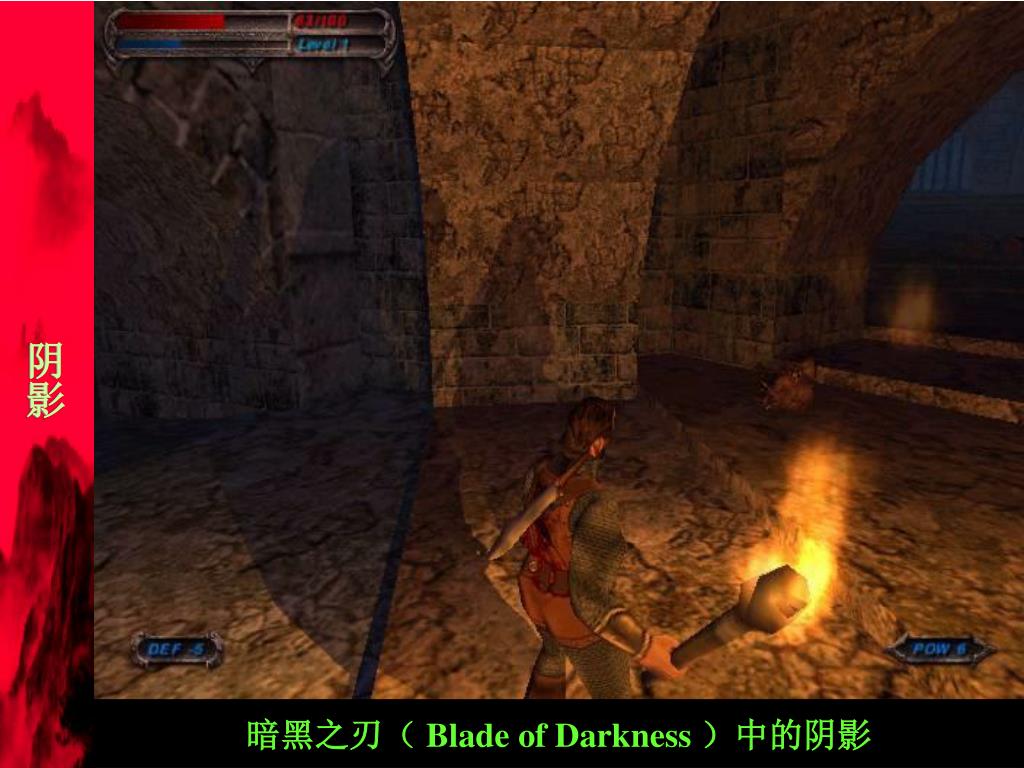

  39. 阴影 暗黑之刃（ Blade of Darkness ）中的阴影

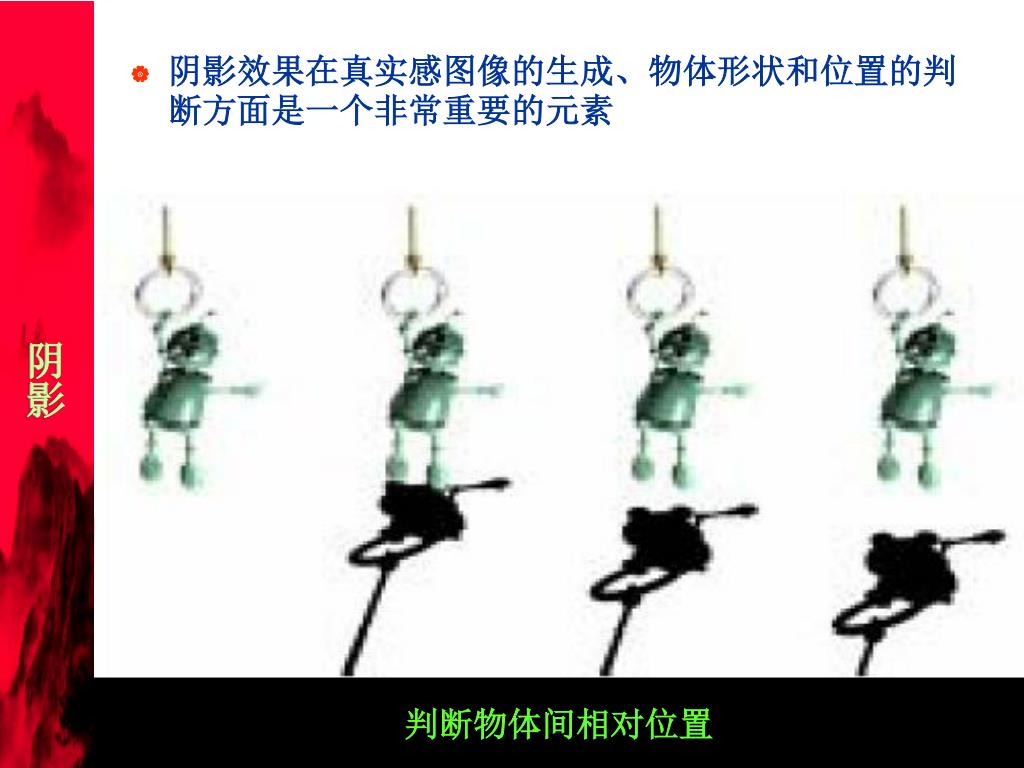

  40. 阴影 • 阴影效果在真实感图像的生成、物体形状和位置的判断方面是一个非常重要的元素 判断物体间相对位置

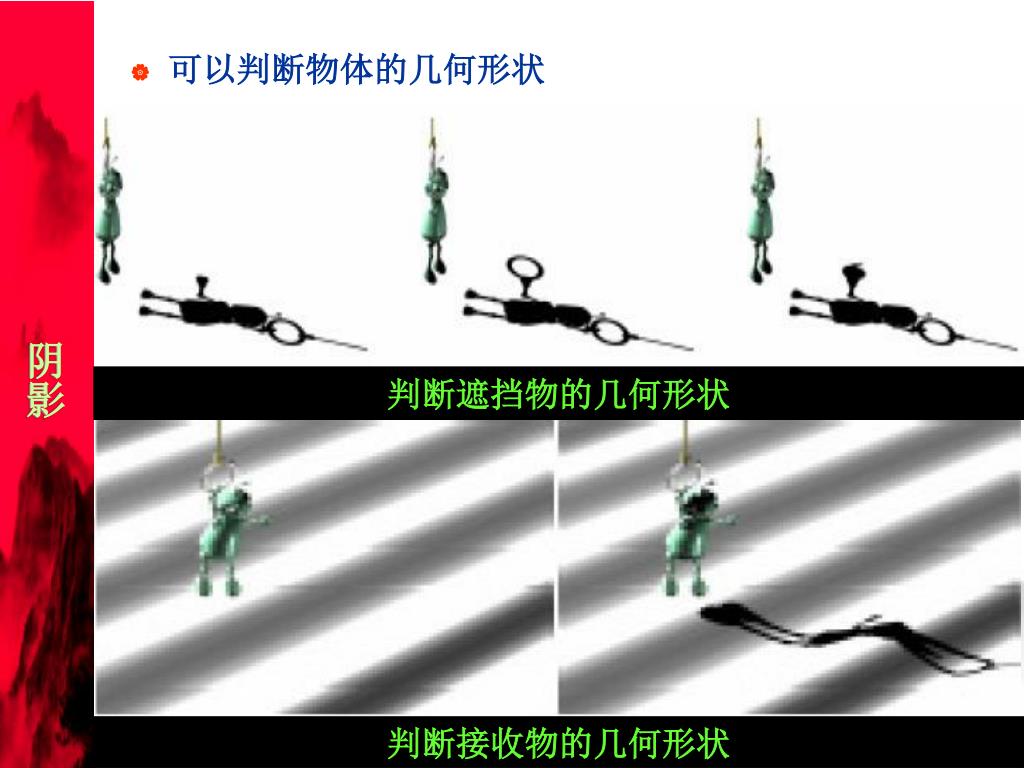

  41. 阴影 • 可以判断物体的几何形状 判断遮挡物的几何形状 判断接收物的几何形状

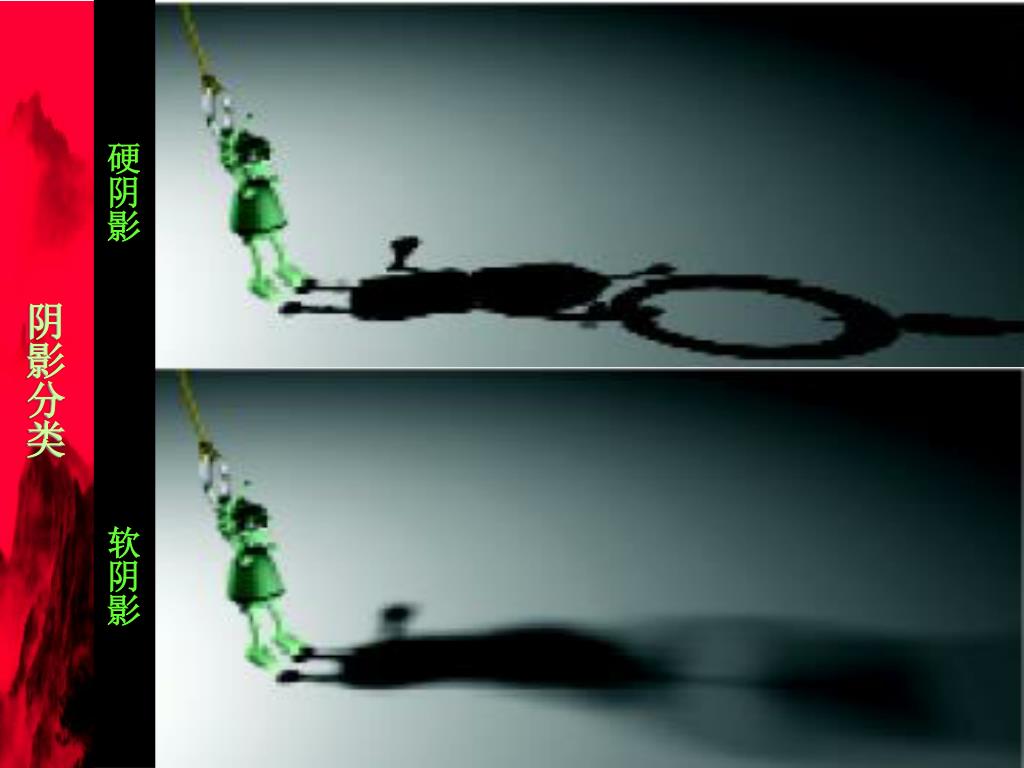

  42. 硬阴影 阴影分类 软阴影

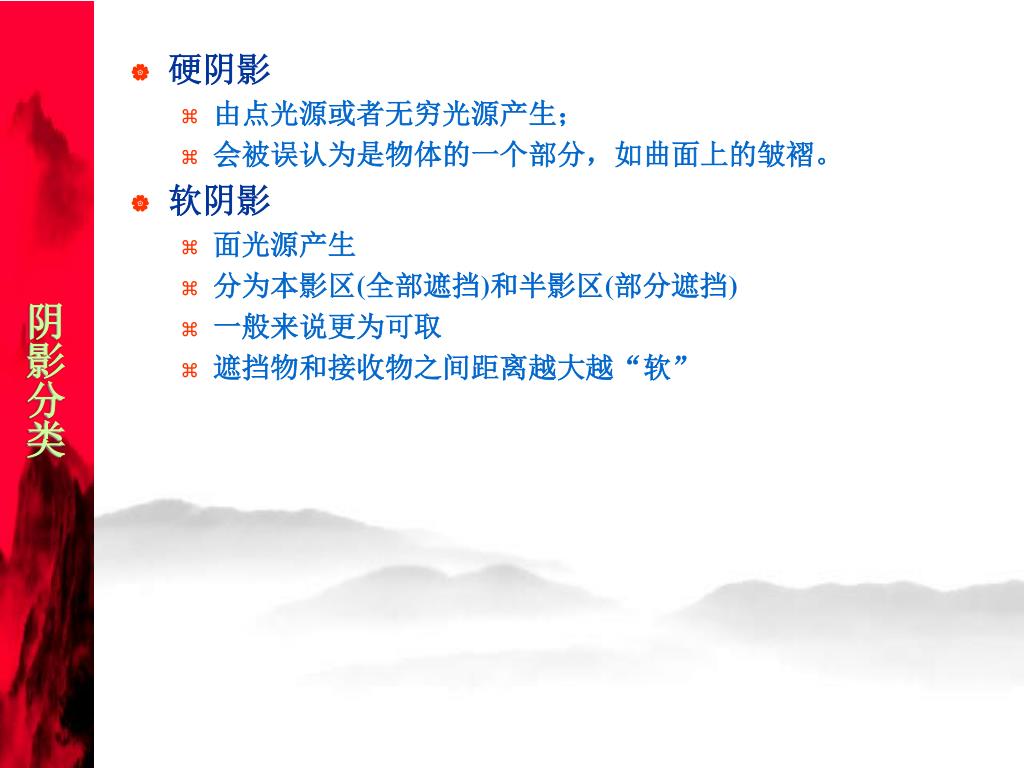

  43. 阴影分类 • 硬阴影 • 由点光源或者无穷光源产生； • 会被误认为是物体的一个部分，如曲面上的皱褶。 • 软阴影 • 面光源产生 • 分为本影区(全部遮挡)和半影区(部分遮挡) • 一般来说更为可取 • 遮挡物和接收物之间距离越大越“软”

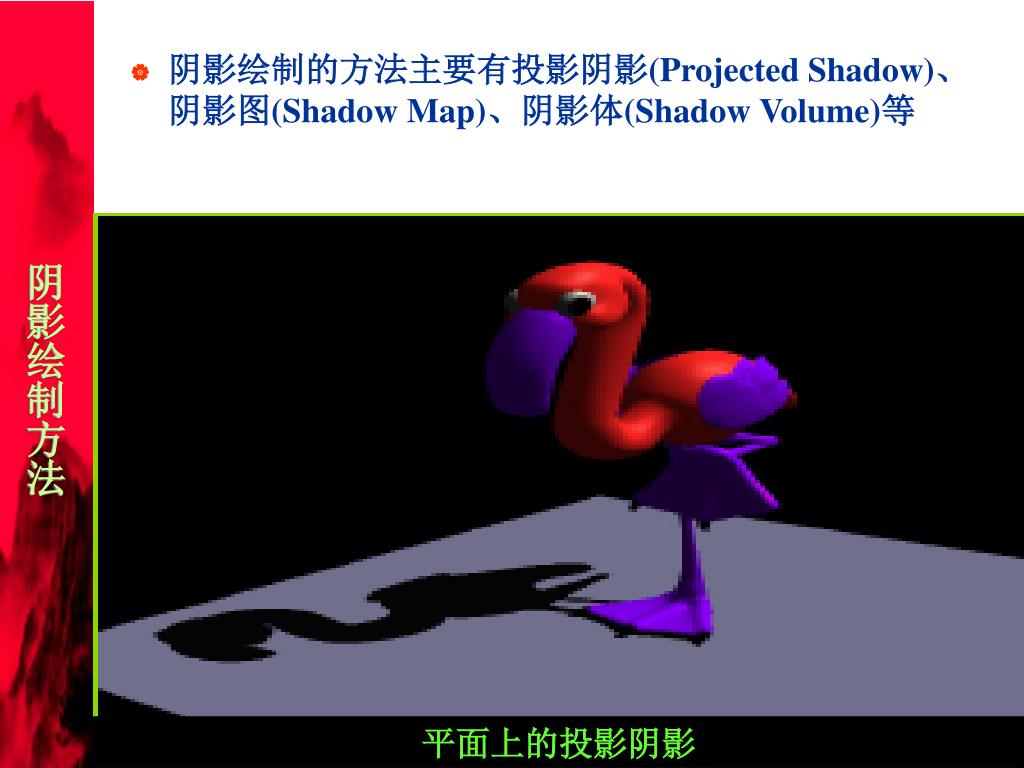

  44. 阴影绘制方法 • 阴影绘制的方法主要有投影阴影(ProjectedShadow)、阴影图(Shadow Map)、阴影体(Shadow Volume)等 平面上的投影阴影

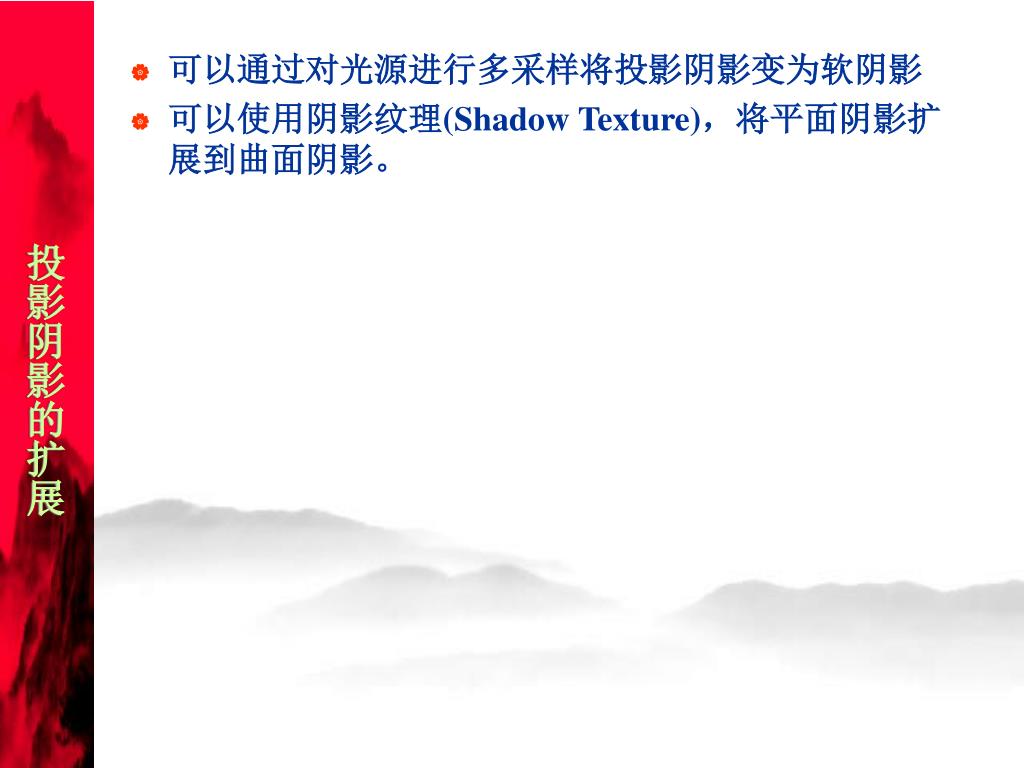

  45. 投影阴影的扩展 • 可以通过对光源进行多采样将投影阴影变为软阴影 • 可以使用阴影纹理(Shadow Texture)，将平面阴影扩展到曲面阴影。

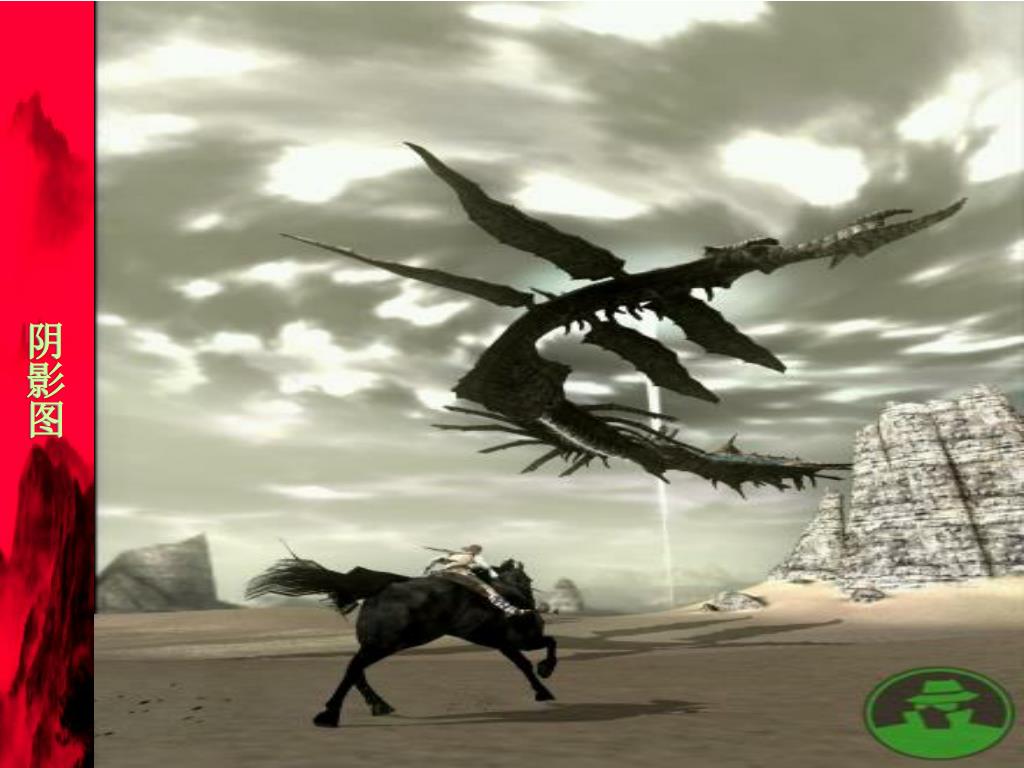

  46. 阴影图

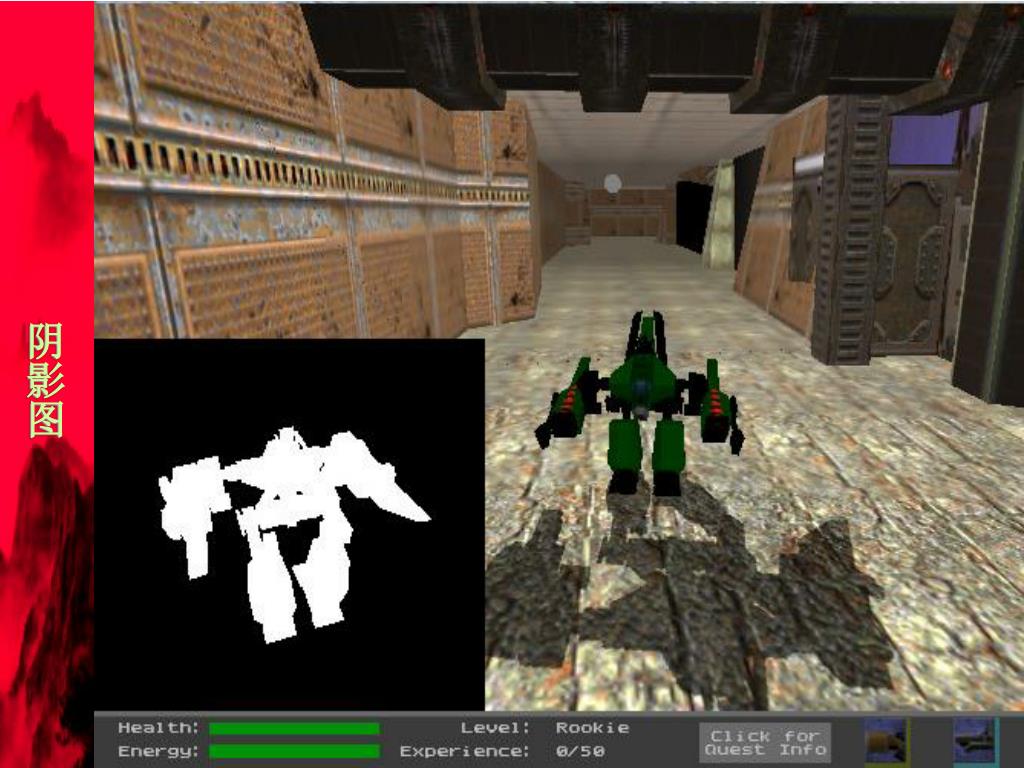

  47. 阴影图

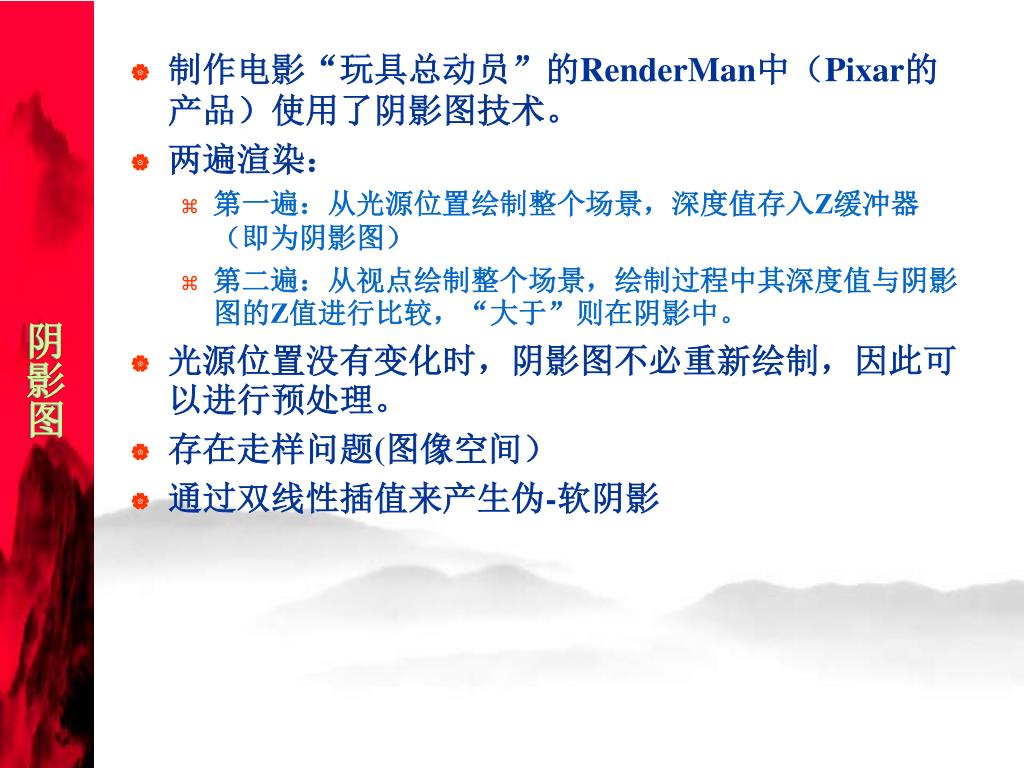

  48. 阴影图 • 制作电影“玩具总动员”的RenderMan中（Pixar的产品）使用了阴影图技术。 • 两遍渲染： • 第一遍：从光源位置绘制整个场景，深度值存入Z缓冲器（即为阴影图） • 第二遍：从视点绘制整个场景，绘制过程中其深度值与阴影图的Z值进行比较，“大于”则在阴影中。 • 光源位置没有变化时，阴影图不必重新绘制，因此可以进行预处理。 • 存在走样问题(图像空间） • 通过双线性插值来产生伪-软阴影

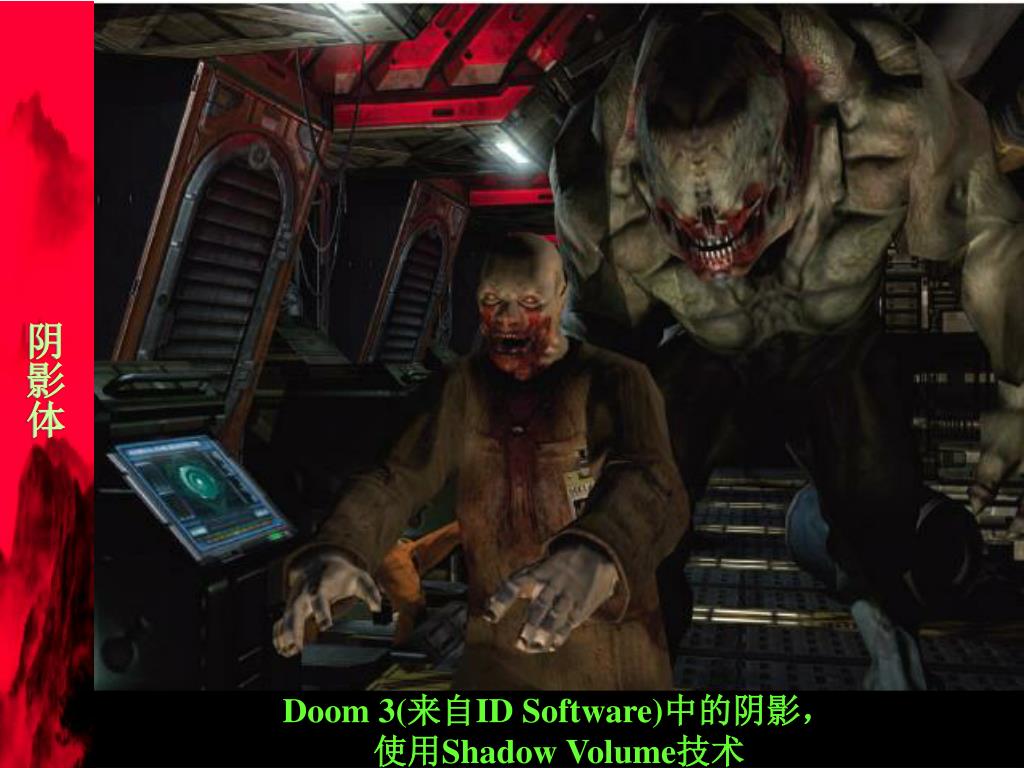

  49. 阴影体 Doom 3(来自ID Software)中的阴影， 使用Shadow Volume技术

  50. 阴影体 • 1991年由Heidmann提出； • 可以使用模板缓冲器将阴影投影到任意形状的物体上 • OpenGL在1.0版本就支持(1991年) • DirectX在DX6中支持(1998年) • 基于窗口空间计算阴影 • 不存在反走样问题，可以在任何地方产生清晰的阴影(包括自阴影) • 主要性能问题：损耗填充率（阴影图没有这个问题）
