  1. 第5章 電腦的週邊設備 5-2 輸入設備

  2. 輸入設備(1/24) 1.鍵入資料 2.偵測按鍵 3.解讀掃描碼 4.顯示結果 • 鍵盤:常用的輸入設備。其工作原理如下圖所示 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  3. 沒有鍵盤也能打字 (http://en.wikipedia.org/) • 「虛擬鍵盤」可將鍵盤的按鍵圖示投射在桌面上,在虛擬鍵盤上打字即可傳至PDA、手機等設備 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  4. 輸入設備(2/24) 無線光學滑鼠 (http://www.microsoft.com/) 藍光滑鼠 (courtesy of Logitech) 雷射滑鼠 • 滑鼠:視窗作業系統中的主要輸入設備 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  5. 輸入設備(3/24) 1.移動滑鼠時,底部LED會發光 4.按下滑鼠按鍵 上、下轉動滾輪 3.解讀訊號 2.偵測反射光 比對圖像資訊 可得知滑鼠向 左移動 A B • 光學滑鼠的工作原理 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  6. 輸入設備(4/24) • 光學滑鼠、雷射滑鼠與藍光滑鼠的差異比較 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  7. 輸入設備(5/24) (courtesy of HP) • 掃描器:藉由光學掃瞄,將影像或文字稿轉換為數位資料 • 光學字元辨識(OCR)軟體:在影像掃瞄時,可辨識影像中的文字資料,並儲存成文字檔 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  8. 輸入設備(6/24) • 掃描器的規格有以下兩項: • 解析度:衡量掃描器所能擷取影像資料多寡的標準,單位是ppi • 色彩解析力:又稱畫素深度,用來衡量掃描器分辨顏色的細膩程度,單位為bit 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  9. 輸入設備(7/24) 電荷耦合元件 感光元件 2.擷取反射光 1.光源照射 3.轉換訊號 4.處理數位資料 鏡子系統 • 平台式掃描器的工作原理 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

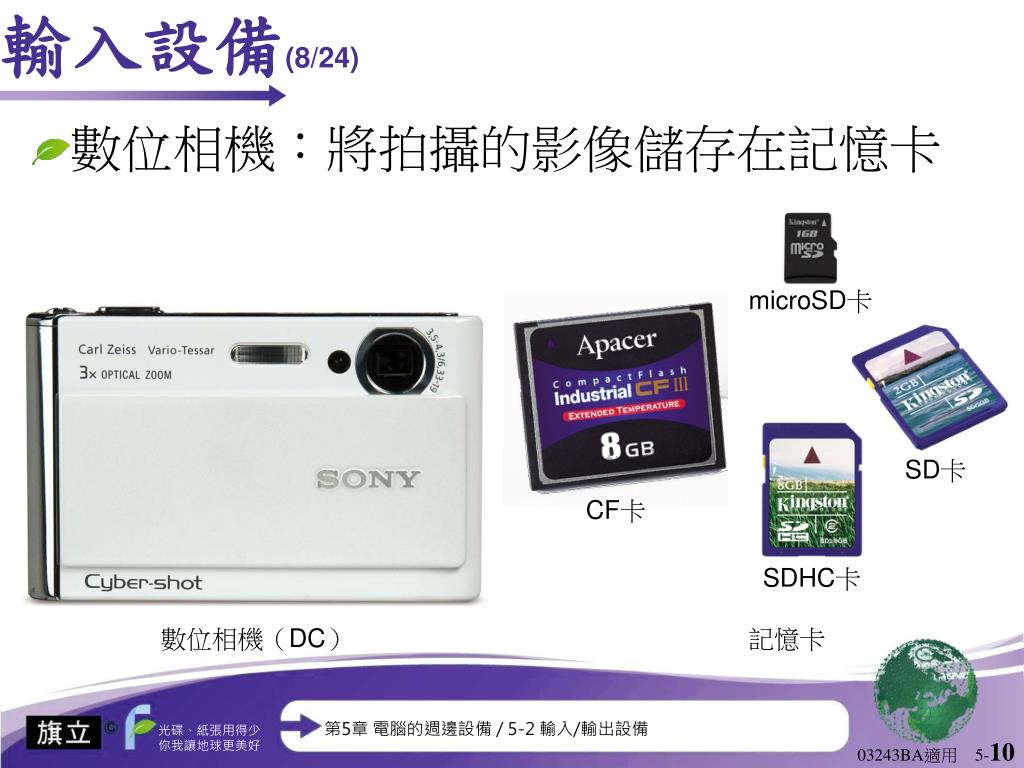

  10. 輸入設備(8/24) microSD卡 SD卡 CF卡 SDHC卡 數位相機(DC) 記憶卡 • 數位相機:將拍攝的影像儲存在記憶卡 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  11. 輸入設備(9/24) • 「幾百、千萬像素」就是指相機能將拍攝的影像拆解成多少萬個像素點 • 像素(pixel):影像是由許多像素所構成,相機可記錄的像素越多,可拍攝出越清晰的影像 • 例:1,200萬及800萬像素的數位相機,前者可拍攝出較大尺寸的影像,但影像檔案也較大 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  12. 輸入設備(10/24) • 要將記憶卡中的數位資料儲存至電腦,可利用USB傳輸線與電腦相接,或使用讀卡機來讀取 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

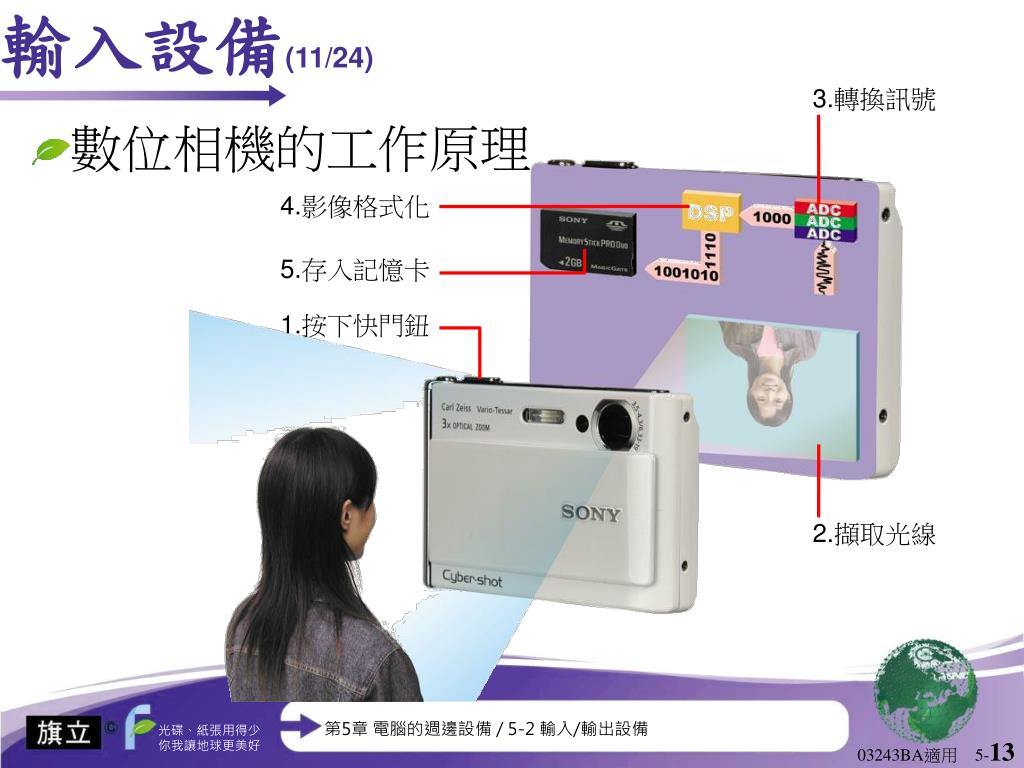

  13. 輸入設備(11/24) 3.轉換訊號 4.影像格式化 5.存入記憶卡 1.按下快門鈕 2.擷取光線 • 數位相機的工作原理 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

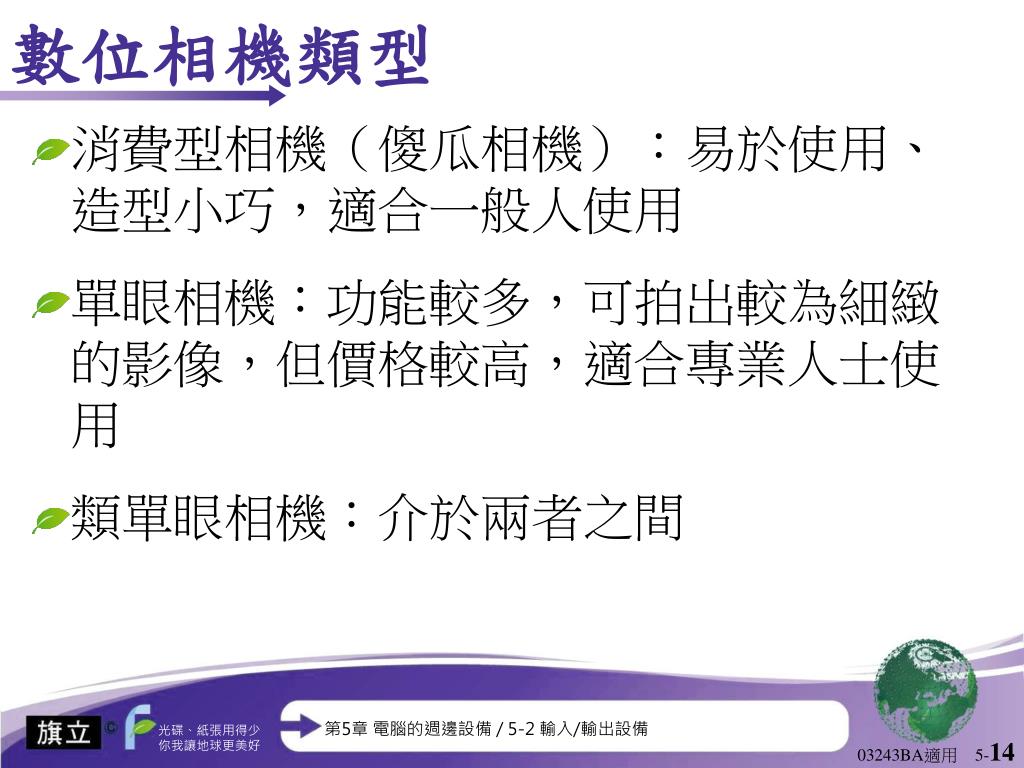

  14. 數位相機類型 • 消費型相機(傻瓜相機):易於使用、造型小巧,適合一般人使用 • 單眼相機:功能較多,可拍出較為細緻的影像,但價格較高,適合專業人士使用 • 類單眼相機:介於兩者之間 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

  15. 輸入設備(24/24) (courtesy of Maxell) 數位筆 繪圖板 電視盒 (http://www.easyatm.com.tw/) 晶片讀卡機 第5章 電腦的週邊設備 / 5-2 輸入/輸出設備

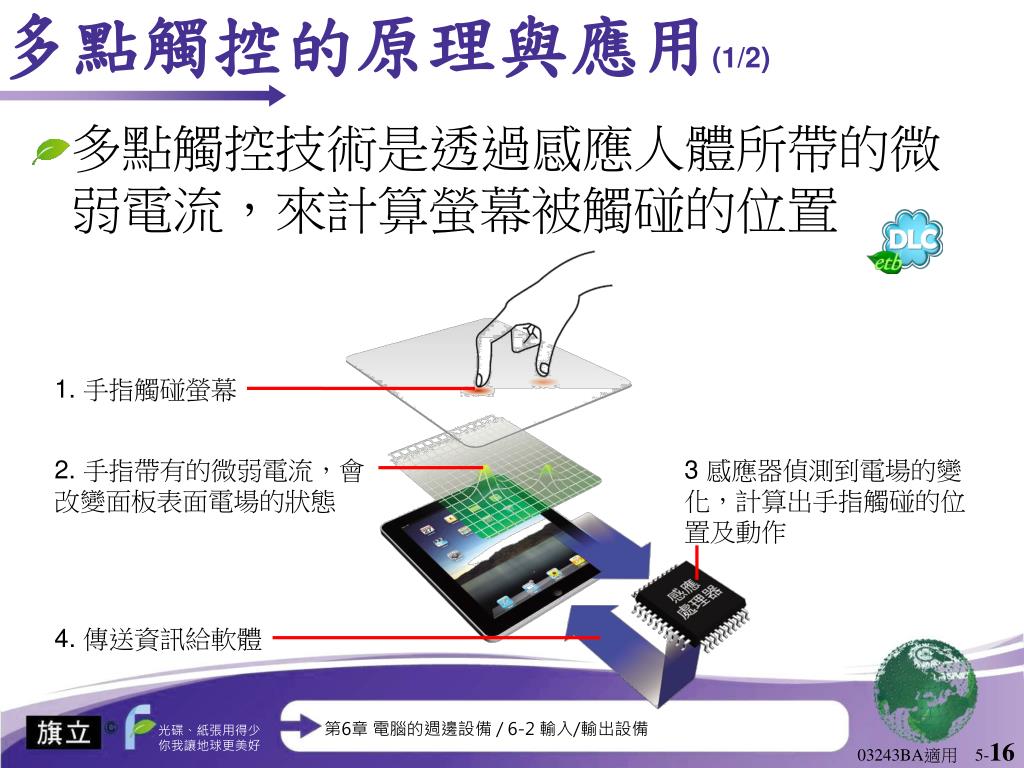

  16. 多點觸控的原理與應用(1/2) 1. 手指觸碰螢幕 2. 手指帶有的微弱電流,會改變面板表面電場的狀態 3 感應器偵測到電場的變化,計算出手指觸碰的位置及動作 4. 傳送資訊給軟體 • 多點觸控技術是透過感應人體所帶的微弱電流,來計算螢幕被觸碰的位置 第6章 電腦的週邊設備 / 6-2 輸入/輸出設備
