建筑节能 XPS挤塑板保温屋面 第五组
前言 我们本来是搜集的水泥聚苯板保温屋面的资 料，但经过查找发现水泥聚苯板导热系数为 0.104[w/(m·k）]。所以国家已经开始限制使用，我们改为xps挤塑板保温屋面。

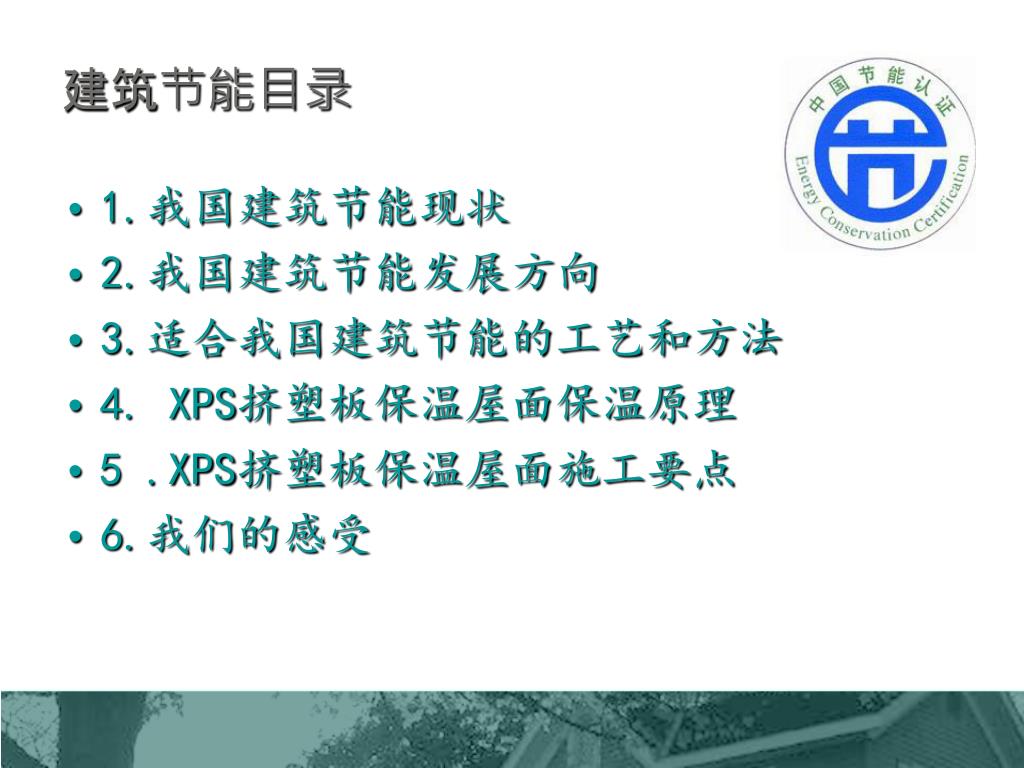

建筑节能目录 • 1.我国建筑节能现状 • 2.我国建筑节能发展方向 • 3.适合我国建筑节能的工艺和方法 • 4. XPS挤塑板保温屋面保温原理 • 5 .XPS挤塑板保温屋面施工要点 • 6.我们的感受

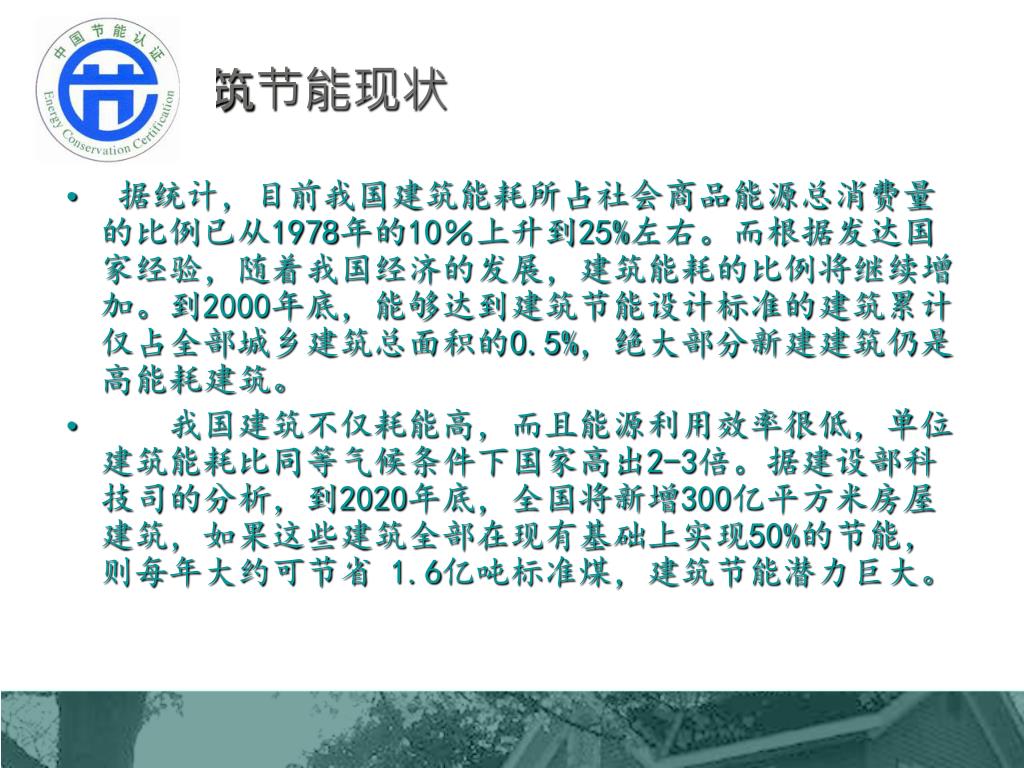

我国建筑节能现状 • 据统计，目前我国建筑能耗所占社会商品能源总消费量的比例已从1978年的10％上升到25%左右。而根据发达国家经验，随着我国经济的发展，建筑能耗的比例将继续增加。到2000年底，能够达到建筑节能设计标准的建筑累计仅占全部城乡建筑总面积的0.5%，绝大部分新建建筑仍是高能耗建筑。 • 我国建筑不仅耗能高，而且能源利用效率很低，单位建筑能耗比同等气候条件下国家高出2-3倍。据建设部科技司的分析，到2020年底，全国将新增300亿平方米房屋建筑，如果这些建筑全部在现有基础上实现50%的节能，则每年大约可节省 1.6亿吨标准煤，建筑节能潜力巨大。

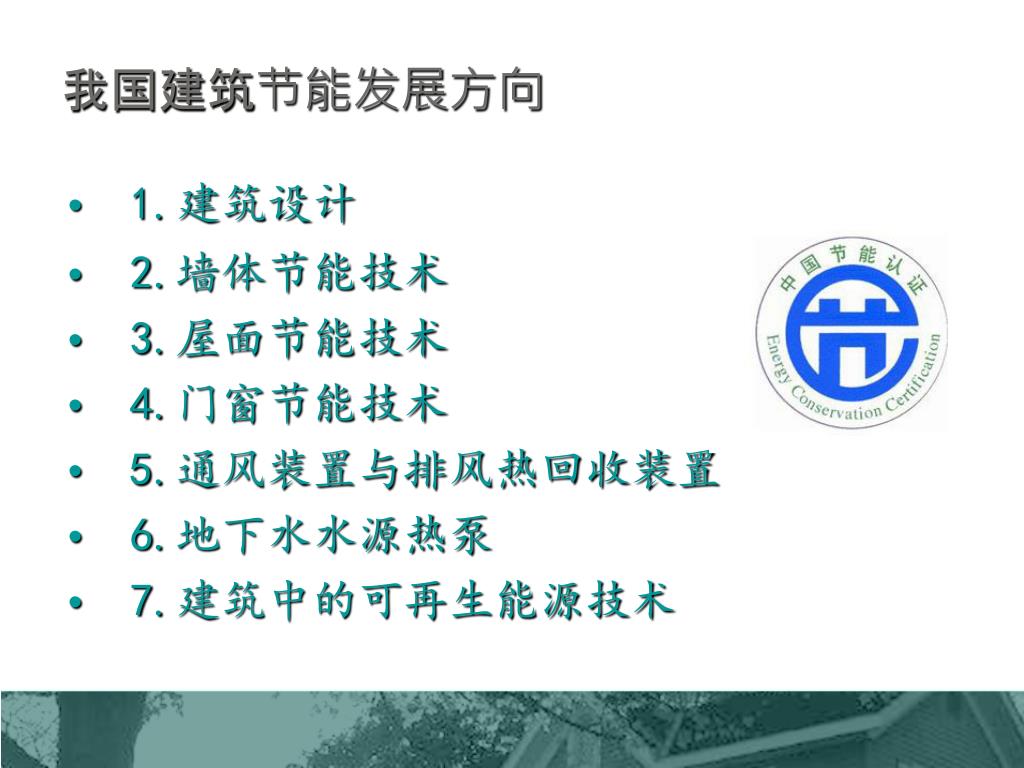

我国建筑节能发展方向 • 1.建筑设计 • 2.墙体节能技术 • 3.屋面节能技术 • 4.门窗节能技术 • 5.通风装置与排风热回收装置 • 6.地下水水源热泵 • 7.建筑中的可再生能源技术

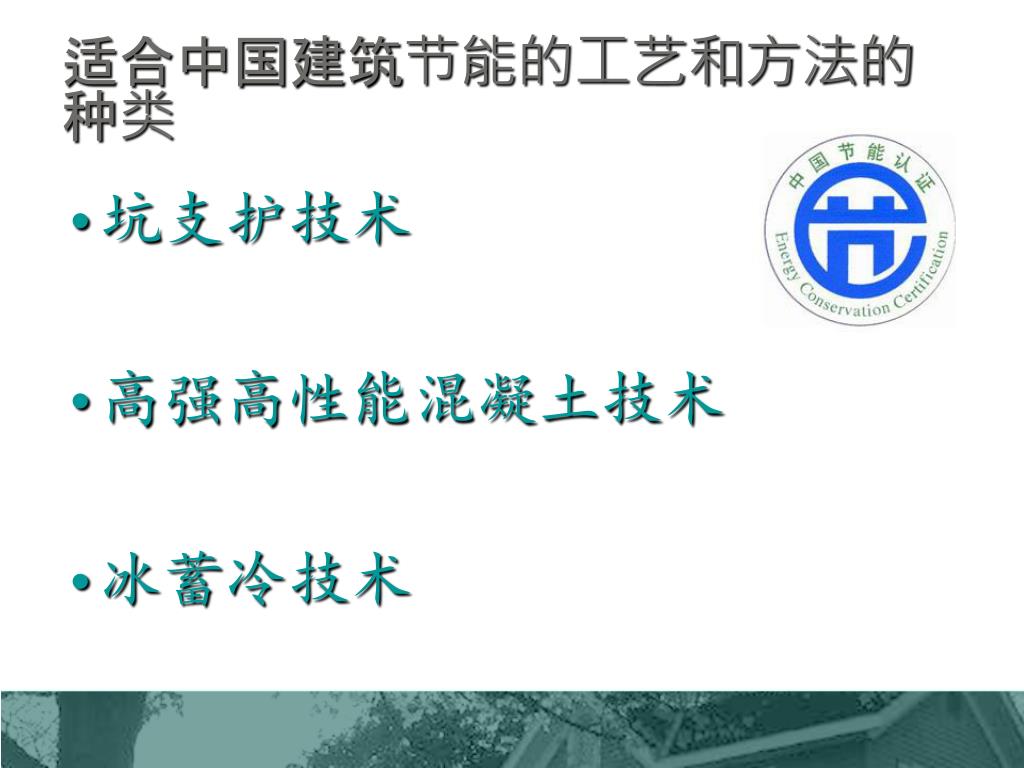

适合中国建筑节能的工艺和方法的种类 • 坑支护技术 • 高强高性能混凝土技术 • 冰蓄冷技术

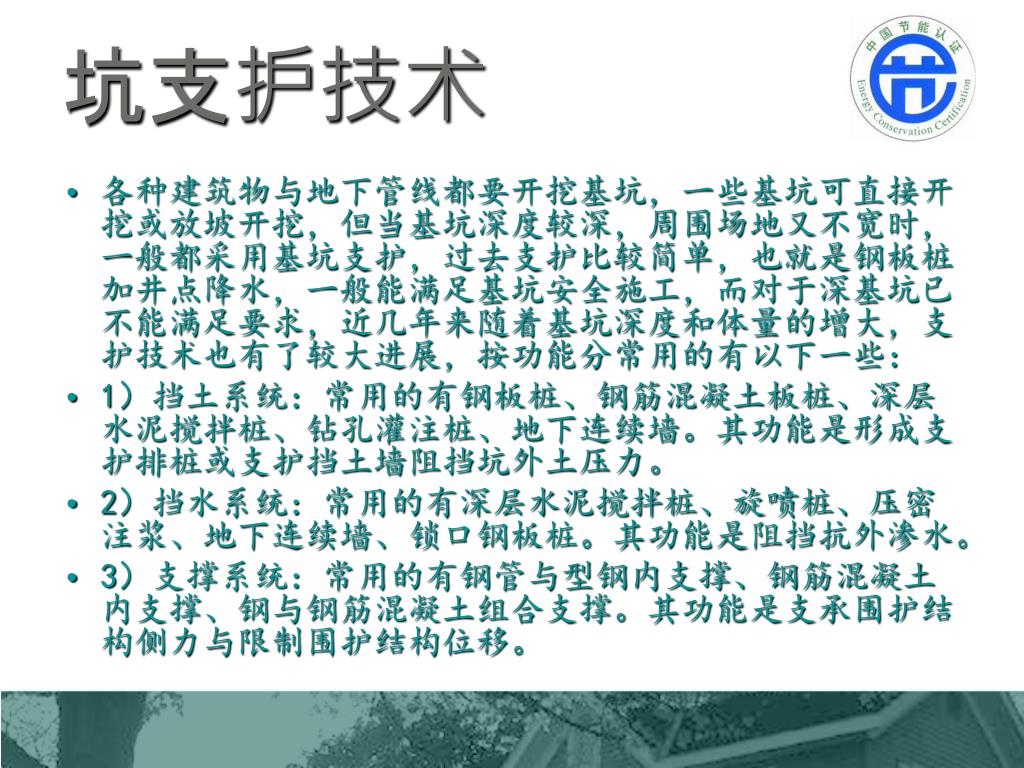

坑支护技术 • 各种建筑物与地下管线都要开挖基坑，一些基坑可直接开挖或放坡开挖，但当基坑深度较深，周围场地又不宽时，一般都采用基坑支护，过去支护比较简单，也就是钢板桩加井点降水，一般能满足基坑安全施工，而对于深基坑已不能满足要求，近几年来随着基坑深度和体量的增大，支护技术也有了较大进展，按功能分常用的有以下一些： • 1）挡土系统：常用的有钢板桩、钢筋混凝土板桩、深层水泥搅拌桩、钻孔灌注桩、地下连续墙。其功能是形成支护排桩或支护挡土墙阻挡坑外土压力。 • 2）挡水系统：常用的有深层水泥搅拌桩、旋喷桩、压密注浆、地下连续墙、锁口钢板桩。其功能是阻挡抗外渗水。 • 3）支撑系统：常用的有钢管与型钢内支撑、钢筋混凝土内支撑、钢与钢筋混凝土组合支撑。其功能是支承围护结构侧力与限制围护结构位移。

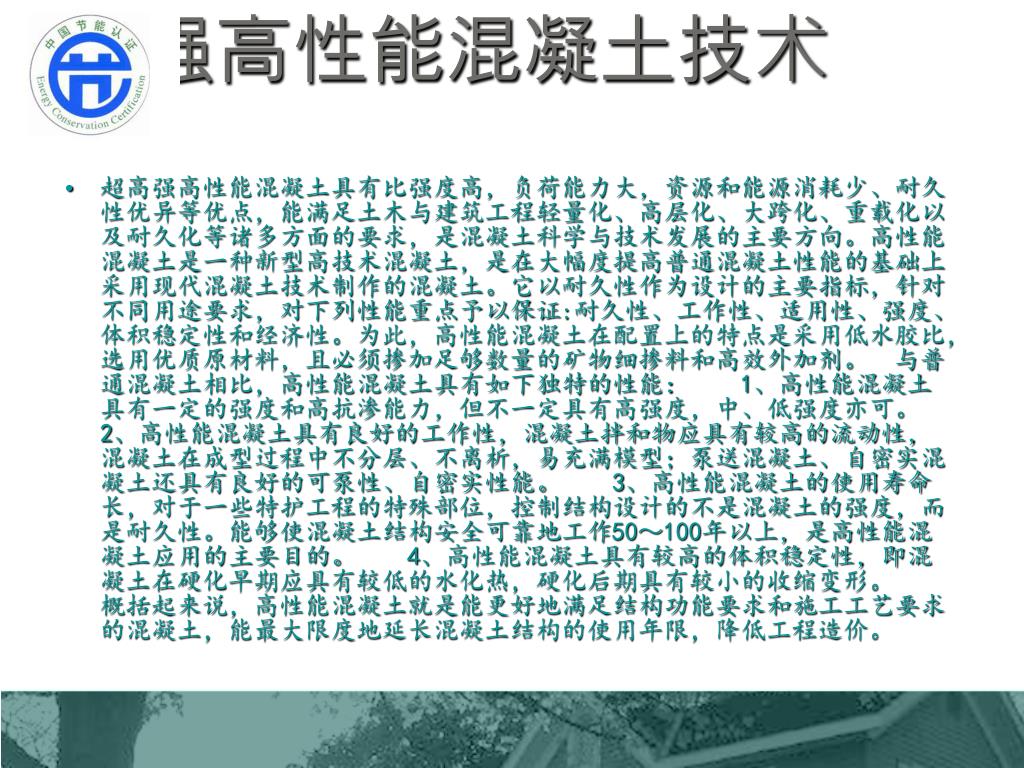

高强高性能混凝土技术 • 超高强高性能混凝土具有比强度高，负荷能力大，资源和能源消耗少、耐久性优异等优点，能满足土木与建筑工程轻量化、高层化、大跨化、重载化以及耐久化等诸多方面的要求，是混凝土科学与技术发展的主要方向。高性能混凝土是一种新型高技术混凝土，是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土。它以耐久性作为设计的主要指标，针对不同用途要求，对下列性能重点予以保证:耐久性、工作性、适用性、强度、体积稳定性和经济性。为此，高性能混凝土在配置上的特点是采用低水胶比，选用优质原材料，且必须掺加足够数量的矿物细掺料和高效外加剂。 与普通混凝土相比，高性能混凝土具有如下独特的性能： 1、高性能混凝土具有一定的强度和高抗渗能力，但不一定具有高强度，中、低强度亦可。 2、高性能混凝土具有良好的工作性，混凝土拌和物应具有较高的流动性，混凝土在成型过程中不分层、不离析，易充满模型；泵送混凝土、自密实混凝土还具有良好的可泵性、自密实性能。 3、高性能混凝土的使用寿命长，对于一些特护工程的特殊部位，控制结构设计的不是混凝土的强度，而是耐久性。能够使混凝土结构安全可靠地工作50～100年以上，是高性能混凝土应用的主要目的。 4、高性能混凝土具有较高的体积稳定性，即混凝土在硬化早期应具有较低的水化热，硬化后期具有较小的收缩变形。 概括起来说，高性能混凝土就是能更好地满足结构功能要求和施工工艺要求的混凝土，能最大限度地延长混凝土结构的使用年限，降低工程造价。

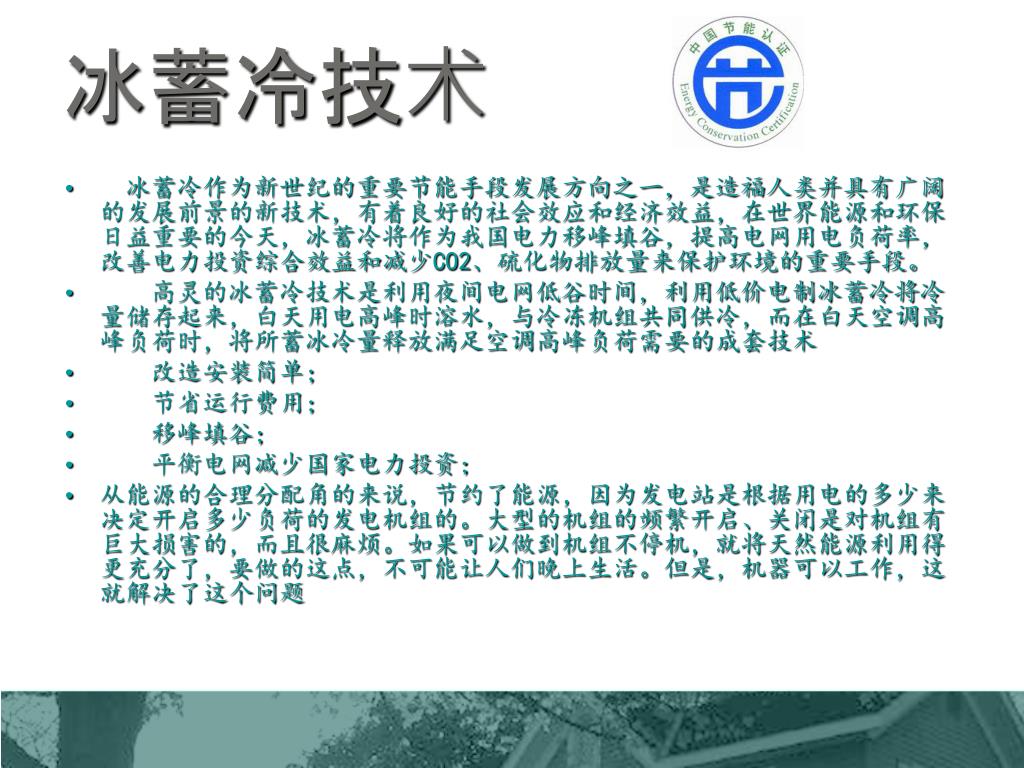

冰蓄冷技术 • 冰蓄冷作为新世纪的重要节能手段发展方向之一，是造福人类并具有广阔的发展前景的新技术，有着良好的社会效应和经济效益，在世界能源和环保日益重要的今天，冰蓄冷将作为我国电力移峰填谷，提高电网用电负荷率，改善电力投资综合效益和减少CO2、硫化物排放量来保护环境的重要手段。 • 高灵的冰蓄冷技术是利用夜间电网低谷时间，利用低价电制冰蓄冷将冷量储存起来，白天用电高峰时溶水，与冷冻机组共同供冷，而在白天空调高峰负荷时，将所蓄冰冷量释放满足空调高峰负荷需要的成套技术 • 改造安装简单； • 节省运行费用； • 移峰填谷； • 平衡电网减少国家电力投资； • 从能源的合理分配角的来说，节约了能源，因为发电站是根据用电的多少来决定开启多少负荷的发电机组的。大型的机组的频繁开启、关闭是对机组有巨大损害的，而且很麻烦。如果可以做到机组不停机，就将天然能源利用得更充分了，要做的这点，不可能让人们晚上生活。但是，机器可以工作，这就解决了这个问题

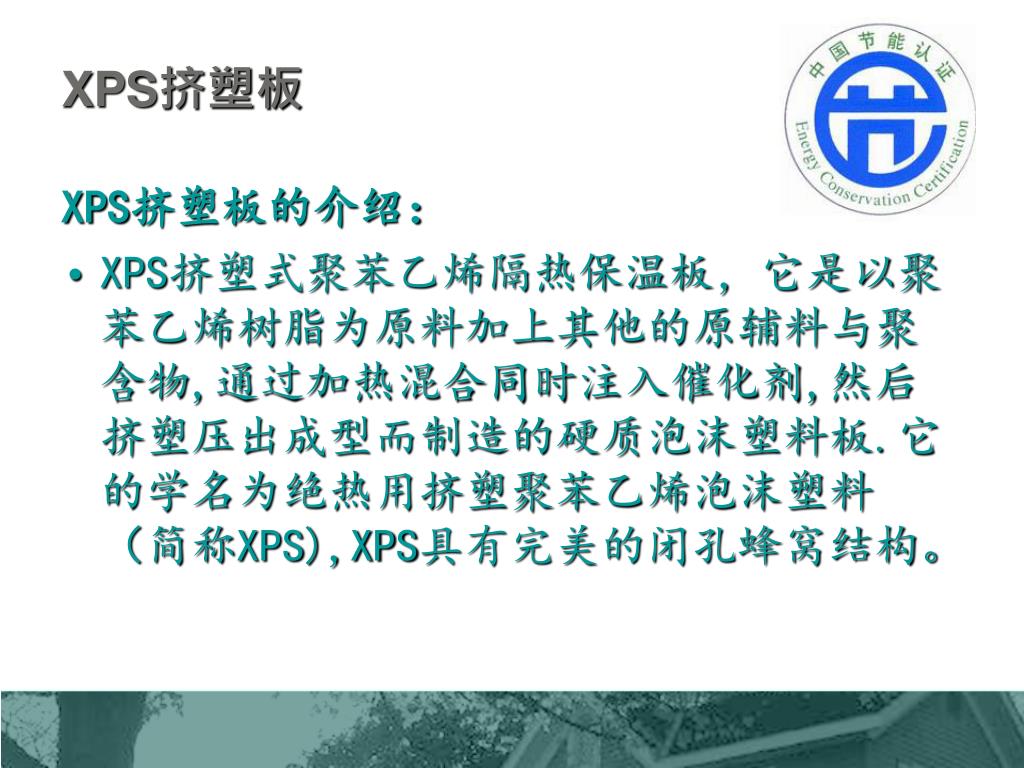

XPS挤塑板 XPS挤塑板的介绍： • XPS挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料（简称XPS),XPS具有完美的闭孔蜂窝结构。

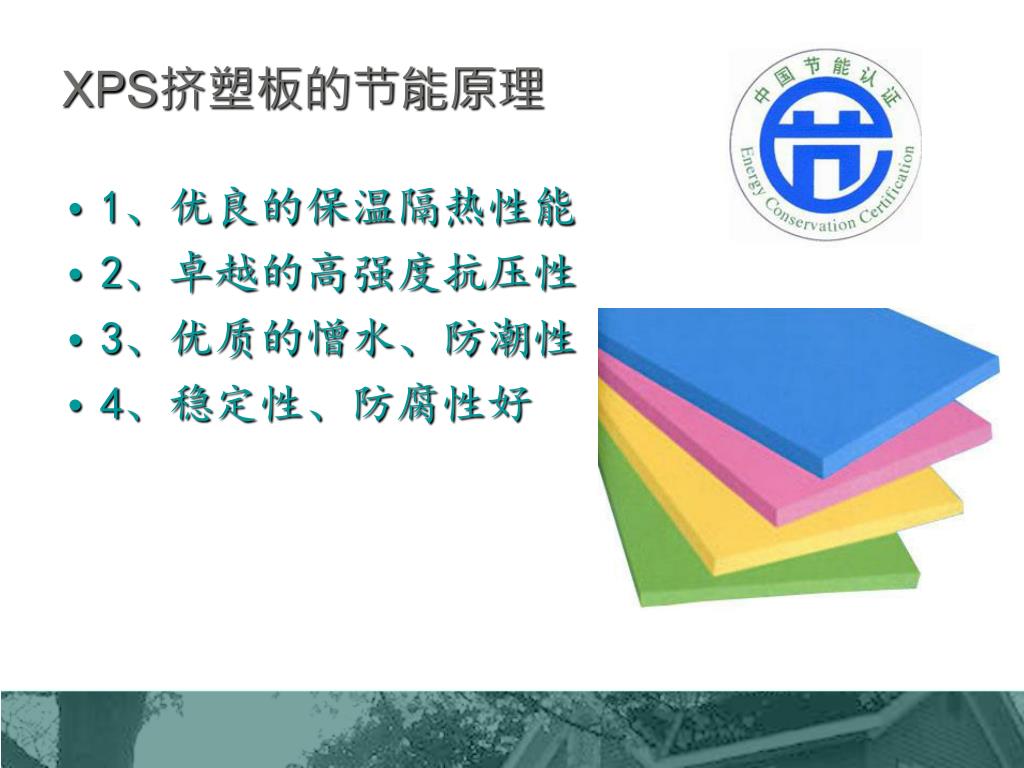

XPS挤塑板的节能原理 • 1、优良的保温隔热性能 • 2、卓越的高强度抗压性 • 3、优质的憎水、防潮性 • 4、稳定性、防腐性好
XPS挤塑板保温屋面施工工艺与要点 • 1.平屋面施工 • 2.坡屋面施工

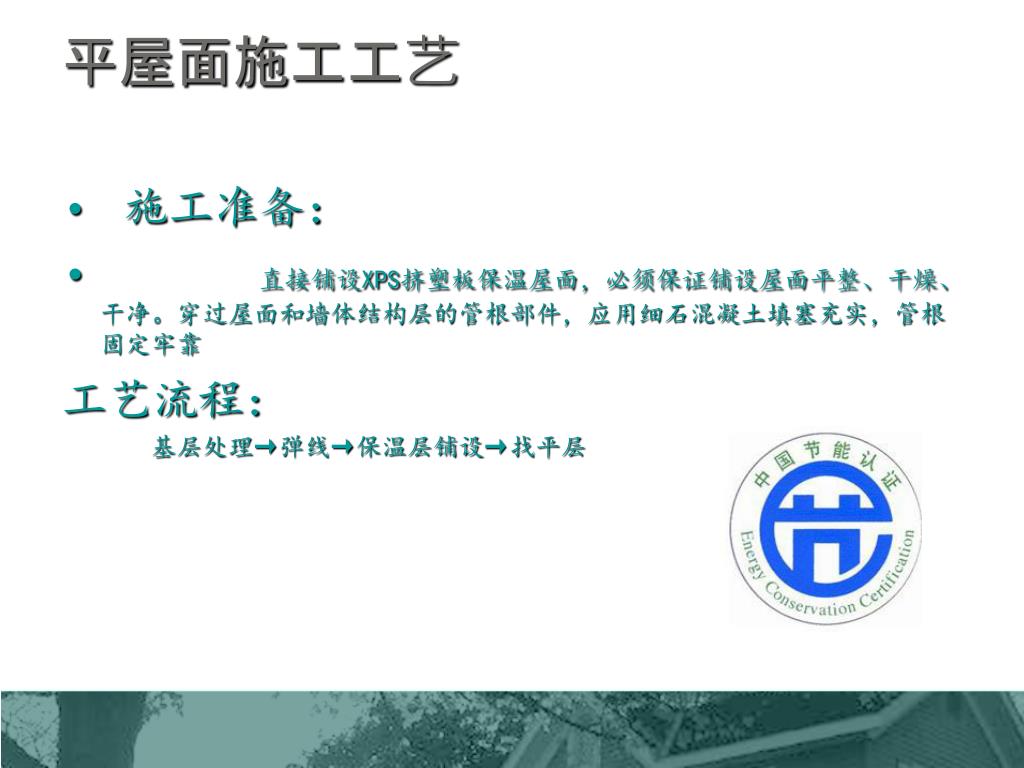

平屋面施工工艺 • 施工准备： • 直接铺设XPS挤塑板保温屋面，必须保证铺设屋面平整、干燥、干净。穿过屋面和墙体结构层的管根部件，应用细石混凝土填塞充实，管根固定牢靠 工艺流程： 基层处理→弹线→保温层铺设→找平层

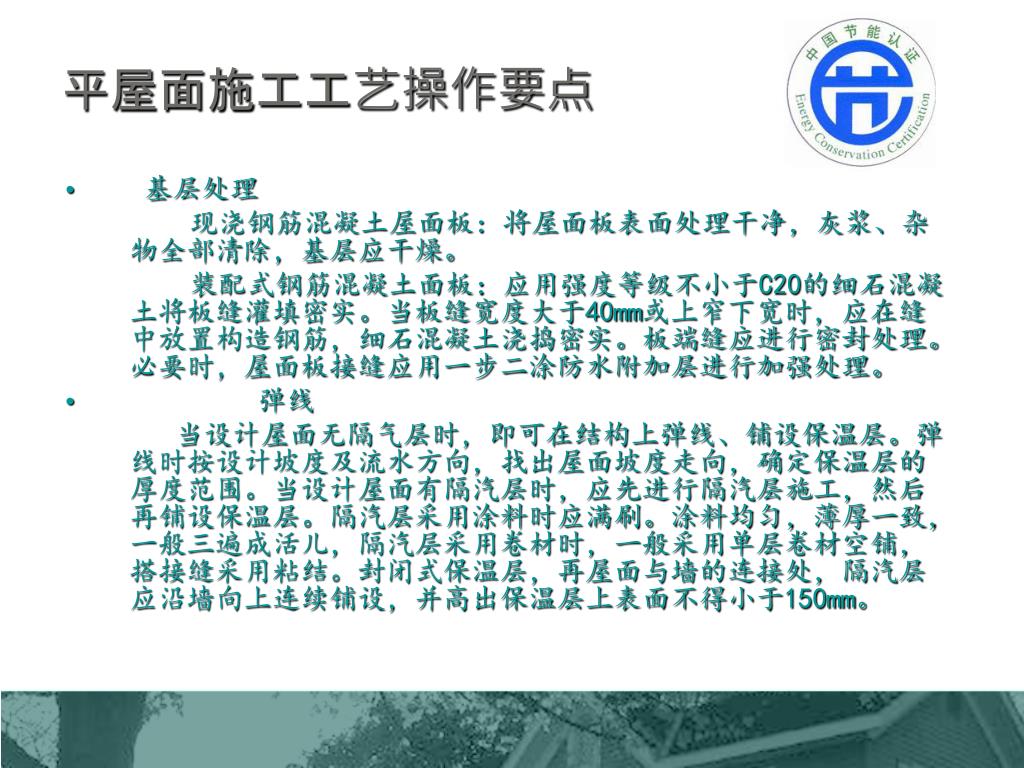

平屋面施工工艺操作要点 • 基层处理 现浇钢筋混凝土屋面板：将屋面板表面处理干净，灰浆、杂物全部清除，基层应干燥。 装配式钢筋混凝土面板：应用强度等级不小于C20的细石混凝土将板缝灌填密实。当板缝宽度大于40mm或上窄下宽时，应在缝中放置构造钢筋，细石混凝土浇捣密实。板端缝应进行密封处理。必要时，屋面板接缝应用一步二涂防水附加层进行加强处理。 • 弹线 当设计屋面无隔气层时，即可在结构上弹线、铺设保温层。弹线时按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。当设计屋面有隔汽层时，应先进行隔汽层施工，然后再铺设保温层。隔汽层采用涂料时应满刷。涂料均匀，薄厚一致，一般三遍成活儿，隔汽层采用卷材时，一般采用单层卷材空铺，搭接缝采用粘结。封闭式保温层，再屋面与墙的连接处，隔汽层应沿墙向上连续铺设，并高出保温层上表面不得小于150mm。

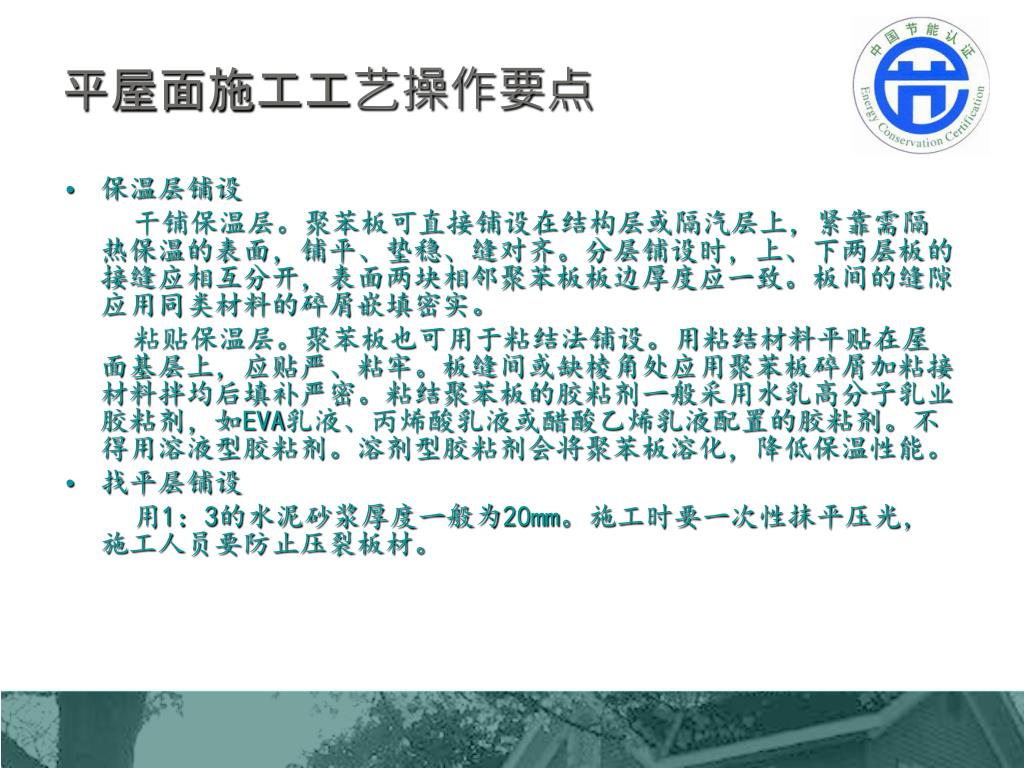

平屋面施工工艺操作要点 • 保温层铺设 干铺保温层。聚苯板可直接铺设在结构层或隔汽层上，紧靠需隔热保温的表面，铺平、垫稳、缝对齐。分层铺设时，上、下两层板的接缝应相互分开，表面两块相邻聚苯板板边厚度应一致。板间的缝隙应用同类材料的碎屑嵌填密实。 粘贴保温层。聚苯板也可用于粘结法铺设。用粘结材料平贴在屋面基层上，应贴严、粘牢。板缝间或缺棱角处应用聚苯板碎屑加粘接材料拌均后填补严密。粘结聚苯板的胶粘剂一般采用水乳高分子乳业胶粘剂，如EVA乳液、丙烯酸乳液或醋酸乙烯乳液配置的胶粘剂。不得用溶液型胶粘剂。溶剂型胶粘剂会将聚苯板溶化，降低保温性能。 • 找平层铺设 用1：3的水泥砂浆厚度一般为20mm。施工时要一次性抹平压光，施工人员要防止压裂板材。

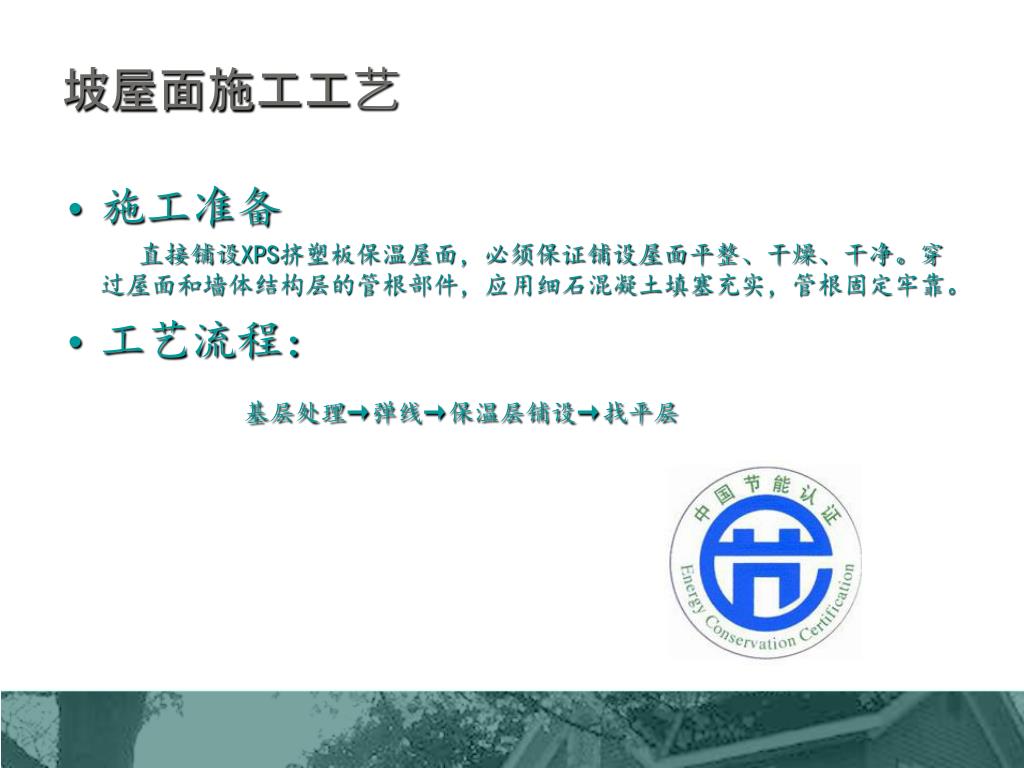

坡屋面施工工艺 • 施工准备 直接铺设XPS挤塑板保温屋面，必须保证铺设屋面平整、干燥、干净。穿过屋面和墙体结构层的管根部件，应用细石混凝土填塞充实，管根固定牢靠。 • 工艺流程： 基层处理→弹线→保温层铺设→找平层

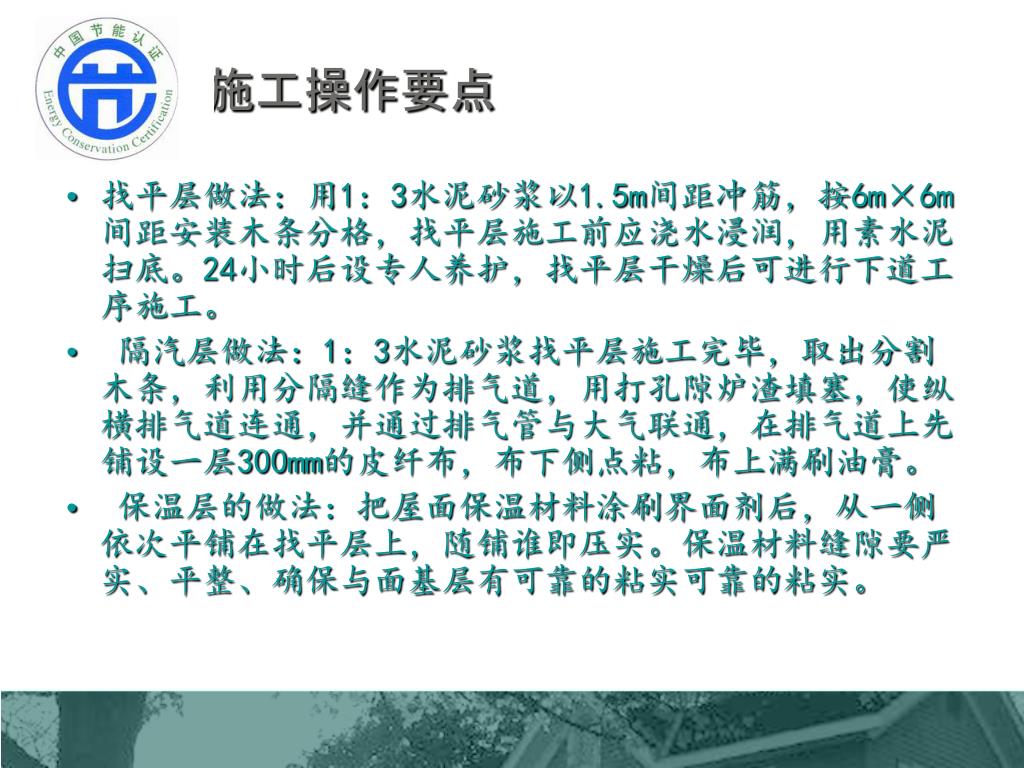

坡屋面施工操作要点 • 找平层做法：用1：3水泥砂浆以1.5m间距冲筋，按6m×6m间距安装木条分格，找平层施工前应浇水浸润，用素水泥扫底。24小时后设专人养护，找平层干燥后可进行下道工序施工。 • 隔汽层做法：1：3水泥砂浆找平层施工完毕，取出分割木条，利用分隔缝作为排气道，用打孔隙炉渣填塞，使纵横排气道连通，并通过排气管与大气联通，在排气道上先铺设一层300mm的皮纤布，布下侧点粘，布上满刷油膏。 • 保温层的做法：把屋面保温材料涂刷界面剂后，从一侧依次平铺在找平层上，随铺谁即压实。保温材料缝隙要严实、平整、确保与面基层有可靠的粘实可靠的粘实。

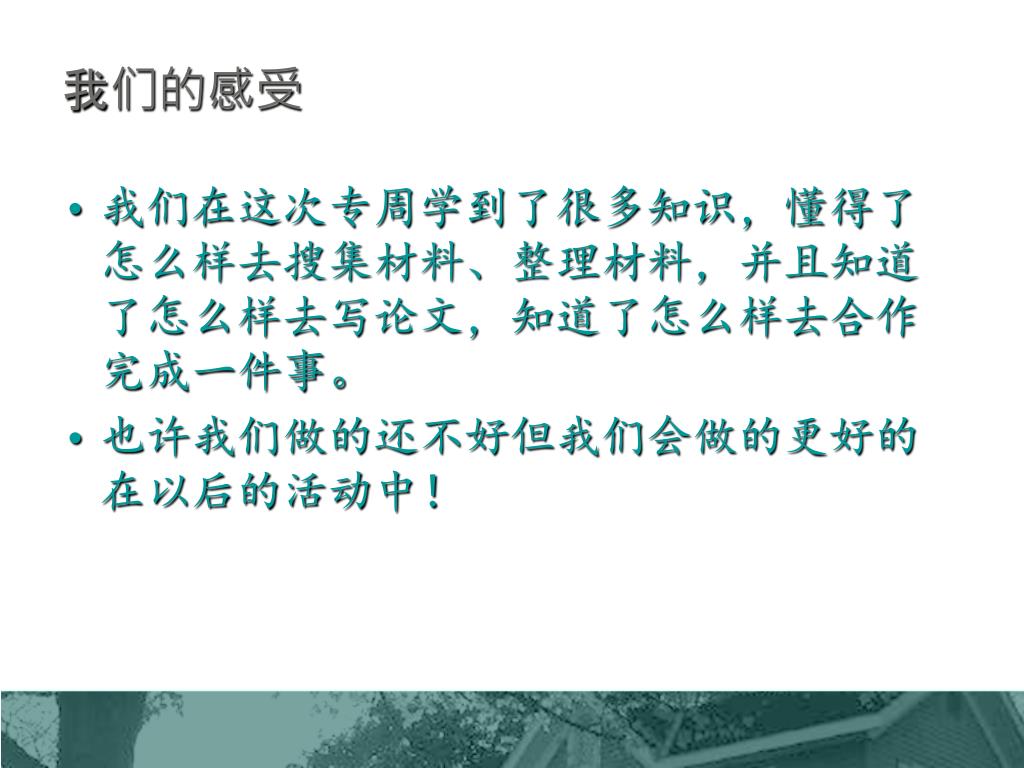

我们的感受 • 我们在这次专周学到了很多知识，懂得了怎么样去搜集材料、整理材料，并且知道了怎么样去写论文，知道了怎么样去合作完成一件事。 • 也许我们做的还不好但我们会做的更好的在以后的活动中！
谢谢各位的观看 第五组
