  1. О тонкой структуре переходной области над пятнами по наблюдениям циклотронных источников излучения А.Н.Коржавин, Л.В.Опейкина, Н.Г.Петерова (СПбФ САО РАН, САО РАН)

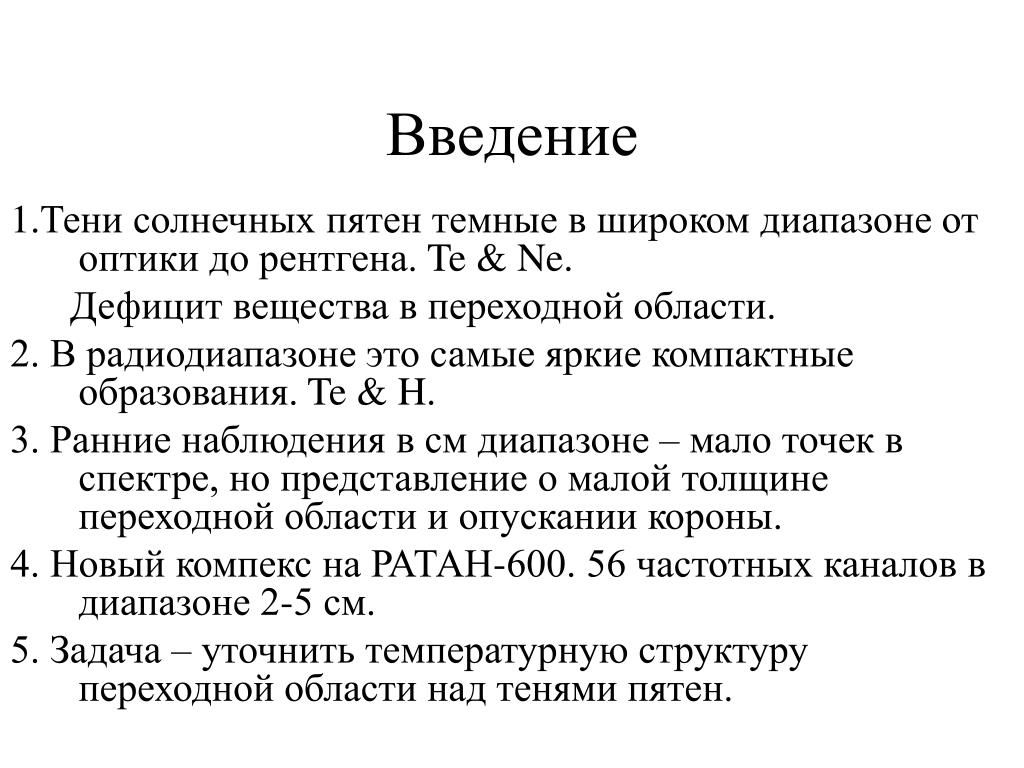

  2. Введение 1.Тени солнечных пятен темные в широком диапазоне от оптики до рентгена. Te & Ne. Дефицит вещества в переходной области. 2. В радиодиапазоне это самые яркие компактные образования. Te & H. 3. Ранние наблюдения в см диапазоне – мало точек в спектре, но представление о малой толщине переходной области и опускании короны. 4. Новый компекс на РАТАН-600. 56 частотных каналов в диапазоне 2-5 см. 5. Задача – уточнить температурную структуру переходной области над тенями пятен.

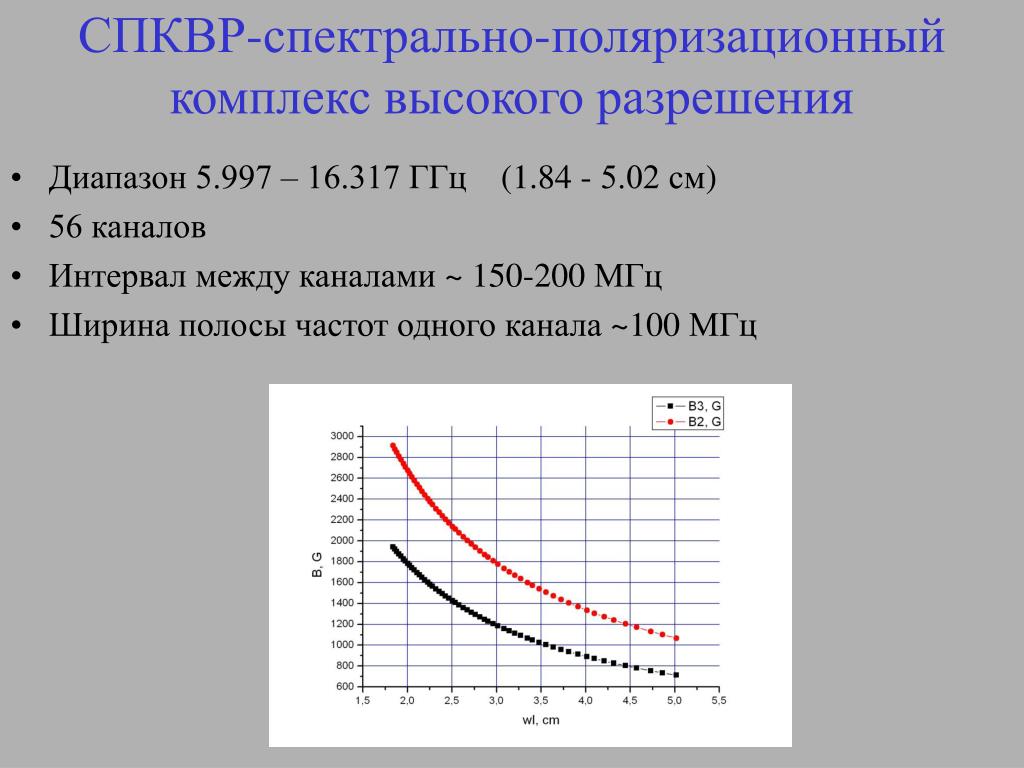

  3. СПКВР-спектрально-поляризационный комплекс высокого разрешения • Диапазон 5.997 – 16.317 ГГц (1.84 - 5.02 см) • 56 каналов • Интервал между каналами ~ 150-200 МГц • Ширина полосы частот одного канала ~100 МГц

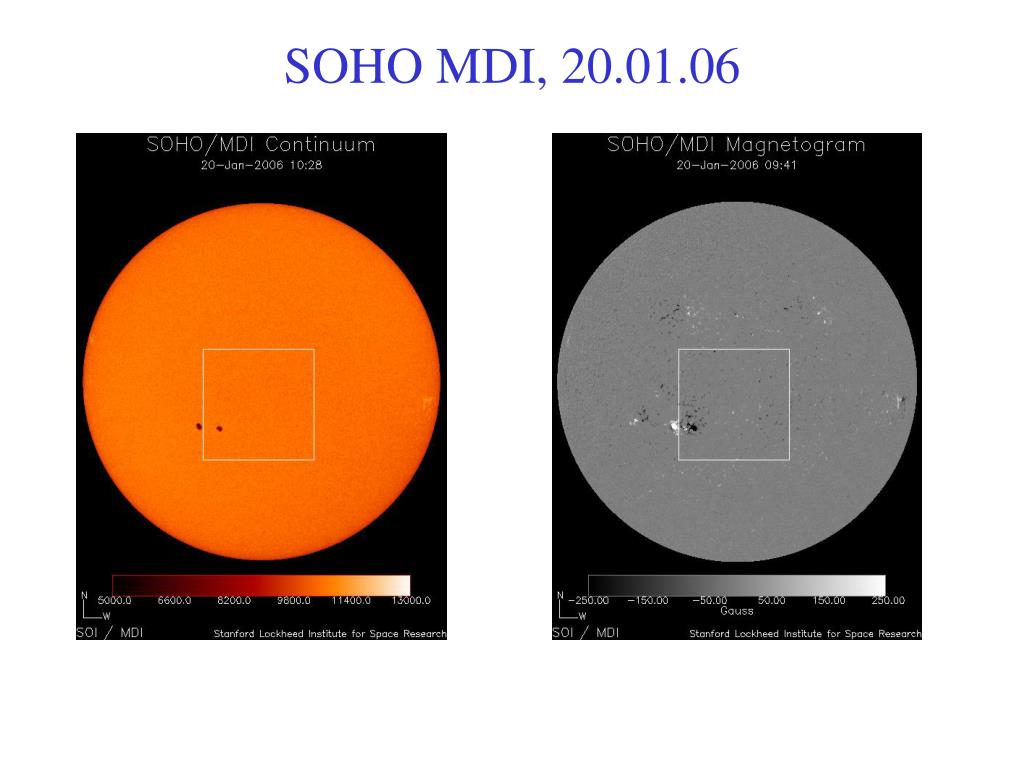

  4. SOHO MDI, 20.01.06 АО10848

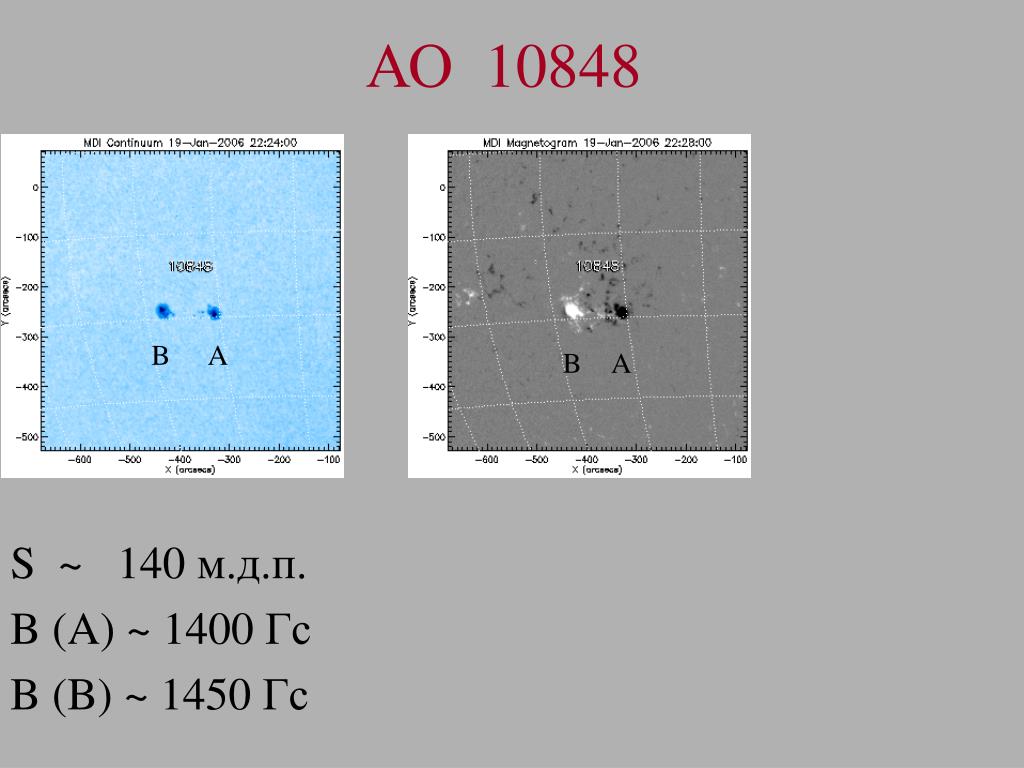

  5. АО 10848 S ~ 140 м.д.п. B (A) ~ 1400 Гс B (B) ~ 1450 Гс B A B A

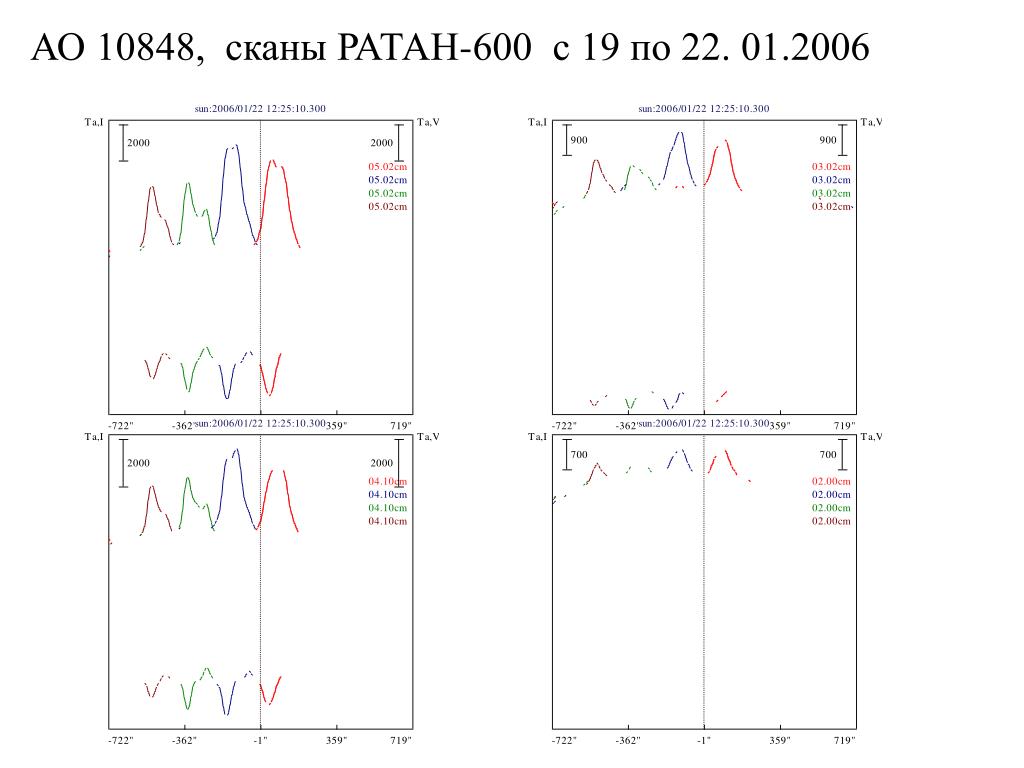

  6. АО 10848, сканы РАТАН-600 с 19 по 22. 01.2006

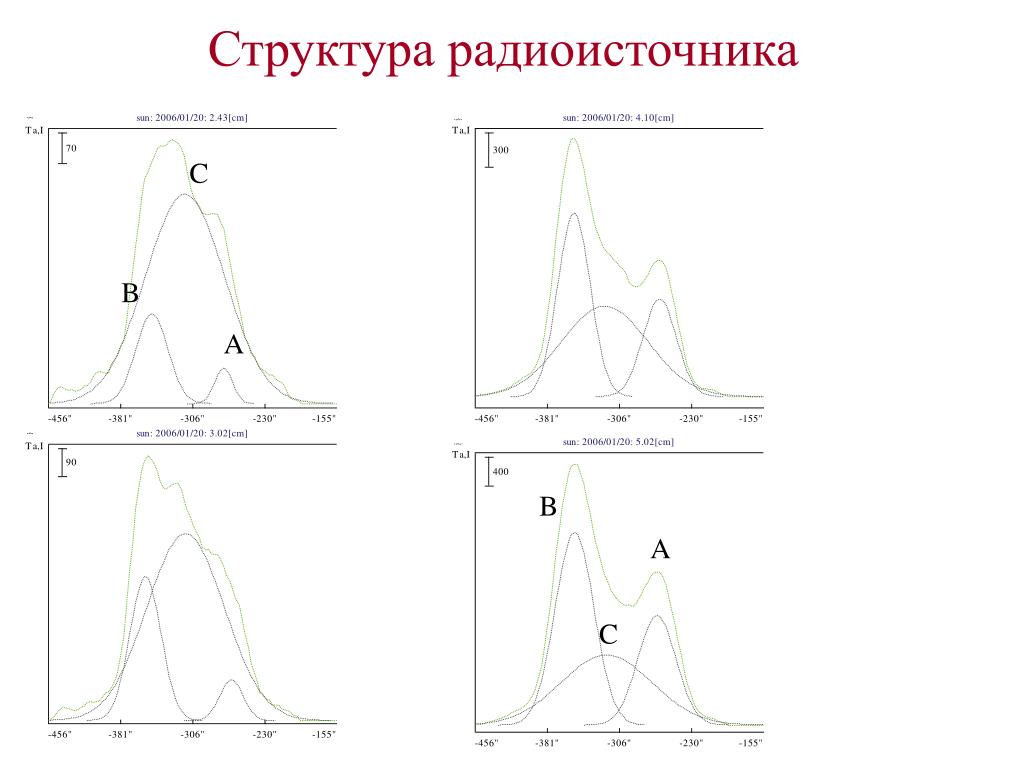

  7. Структура радиоисточника C C B A B A

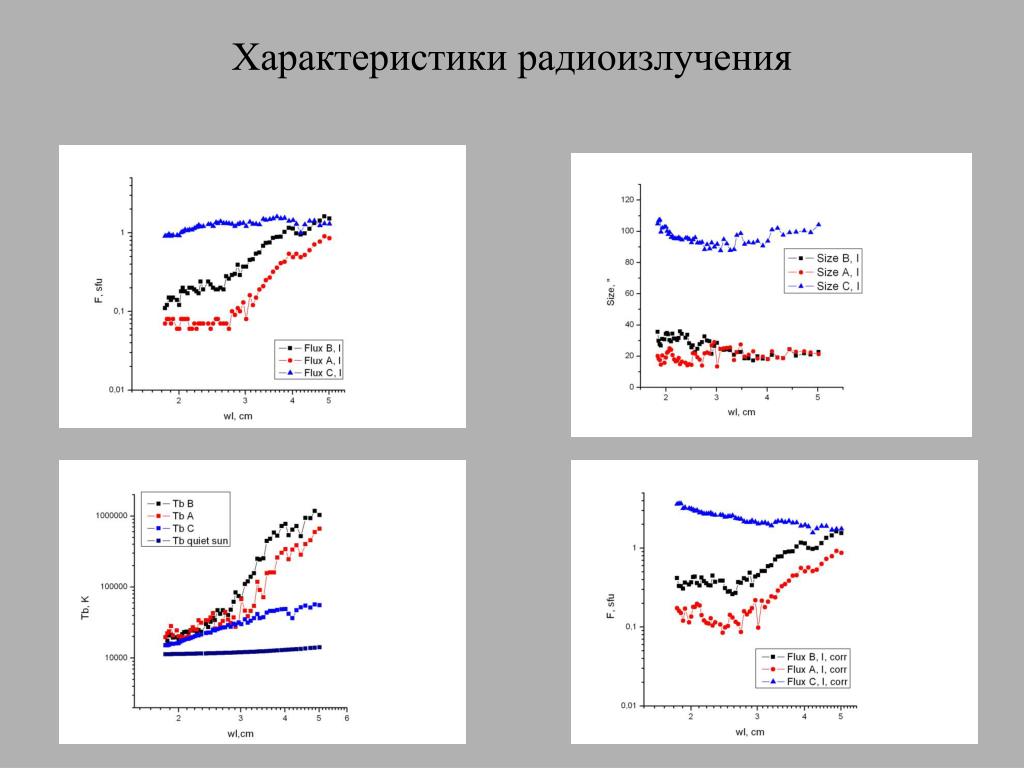

  8. Характеристики радиоизлучения

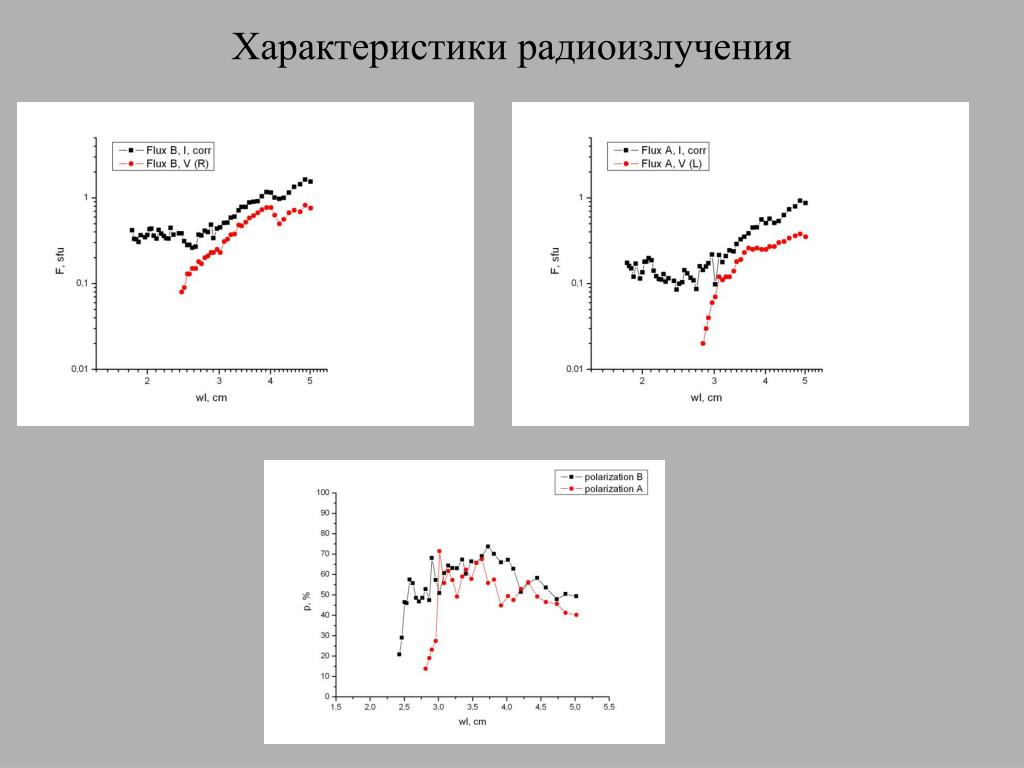

  9. Характеристики радиоизлучения

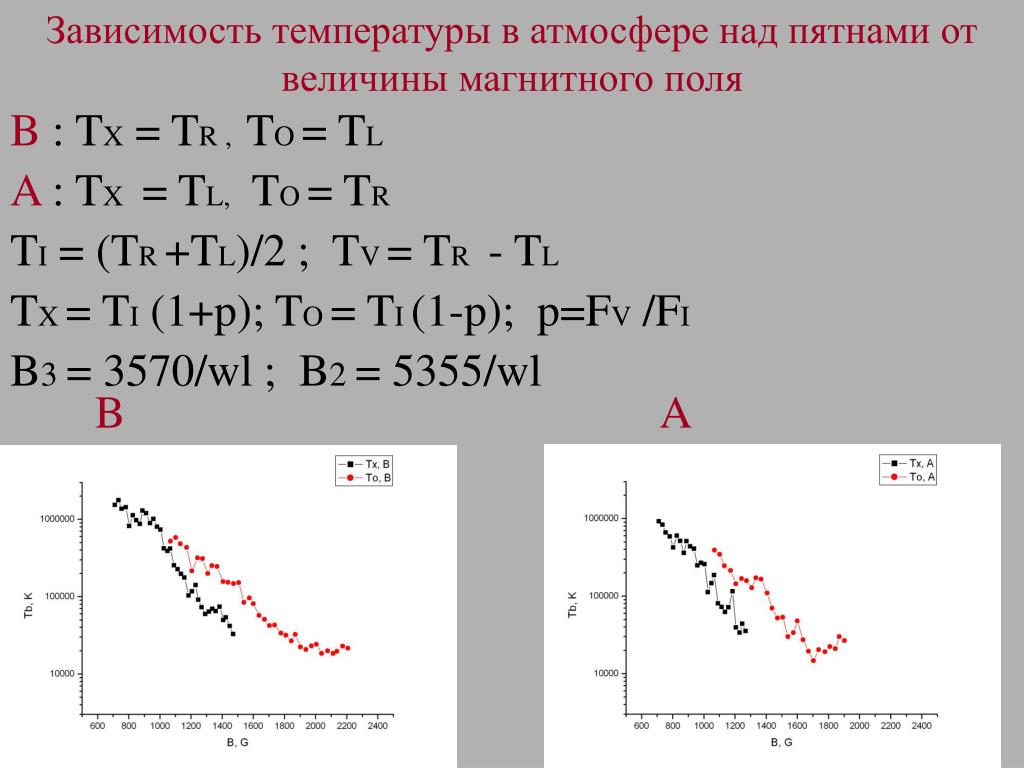

  10. Зависимость температуры в атмосфере над пятнами от величины магнитного поля B : TX = TR , TO = TL A : TX = TL, TO = TR TI = (TR +TL)/2 ; TV = TR - TL TX = TI (1+p); TO = TI (1-p); p=FV /FI B3 = 3570/wl ; B2 = 5355/wl B A

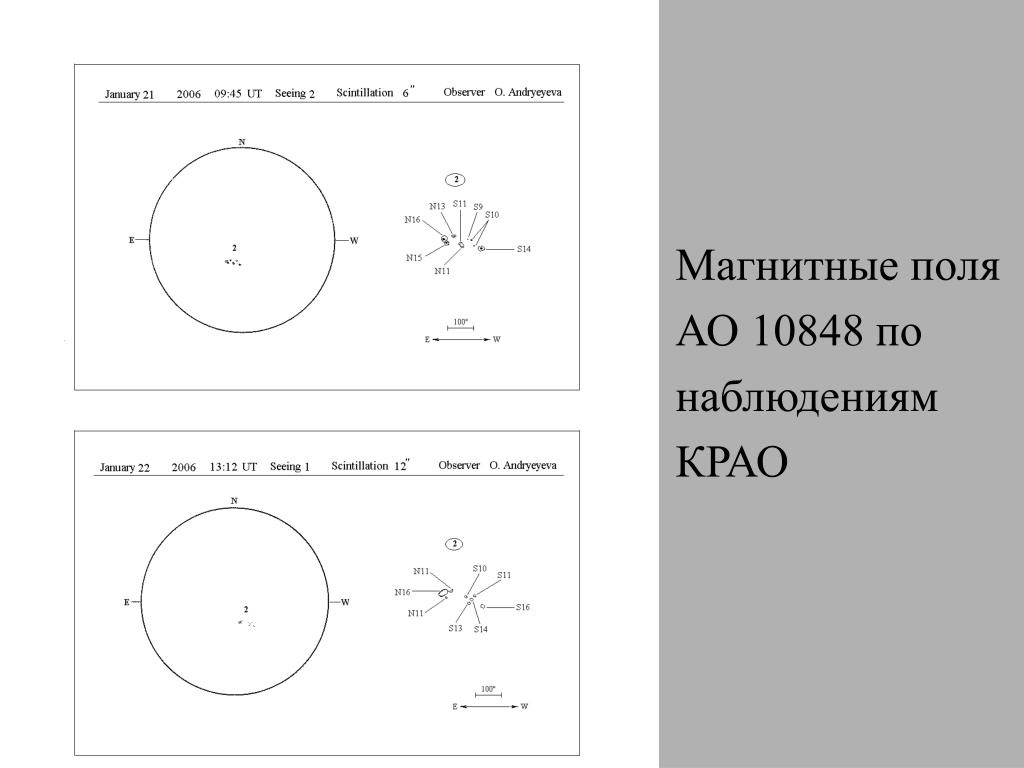

  11. Магнитные поля АО 10848 по наблюдениям КРАО

  12. Сечения магнитограмм SOHO MDI головного (А) и хвостового (В) пятен АО 10848 через точки максимального значения поля B А

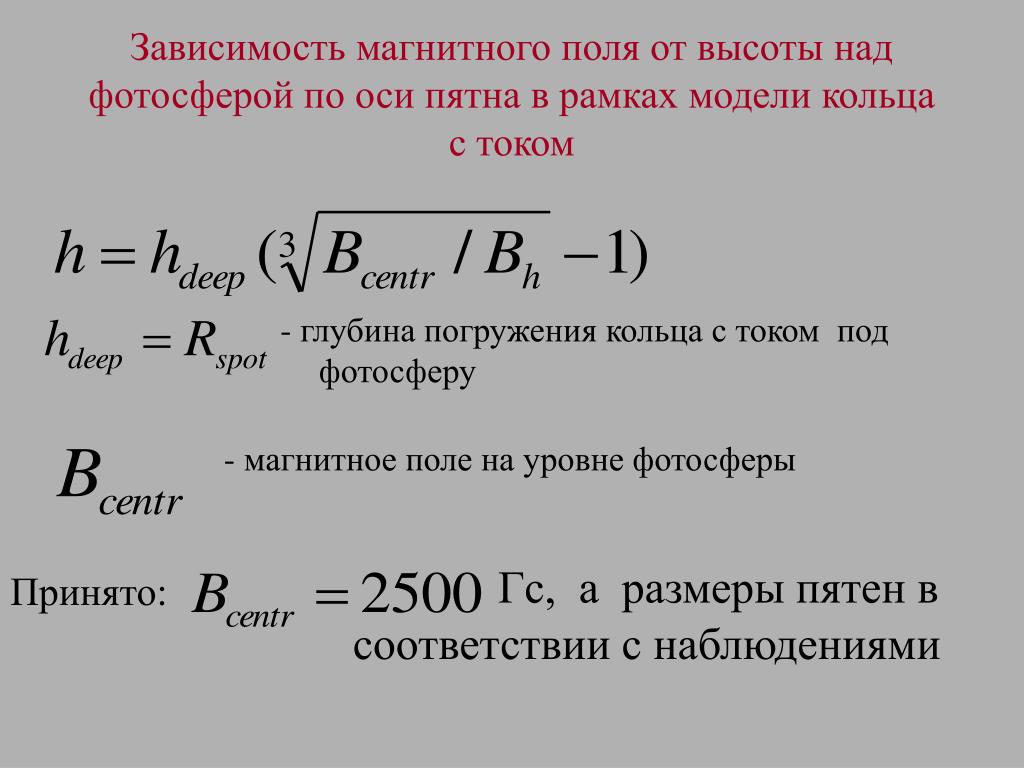

  13. Зависимость магнитного поля от высоты над фотосферой по оси пятна в рамках модели кольца с током - глубина погружения кольца с током под фотосферу - магнитное поле на уровне фотосферы Гс, а размеры пятен в Принято: соответствии с наблюдениями

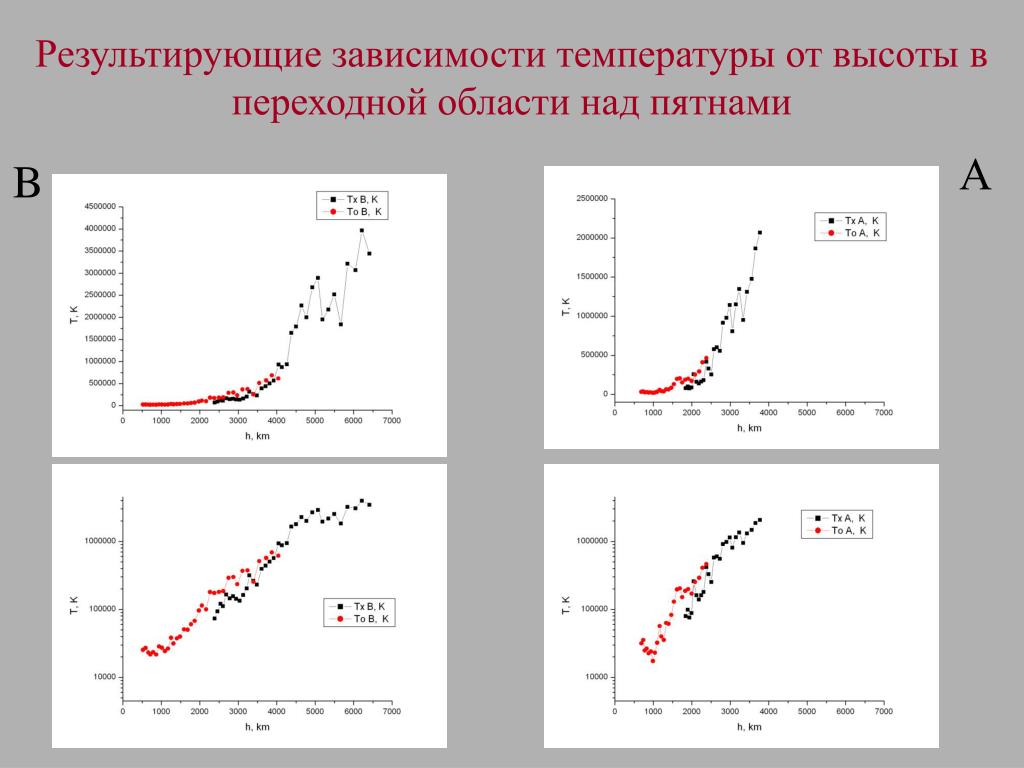

  14. Результирующие зависимости температуры от высоты в переходной области над пятнами B А

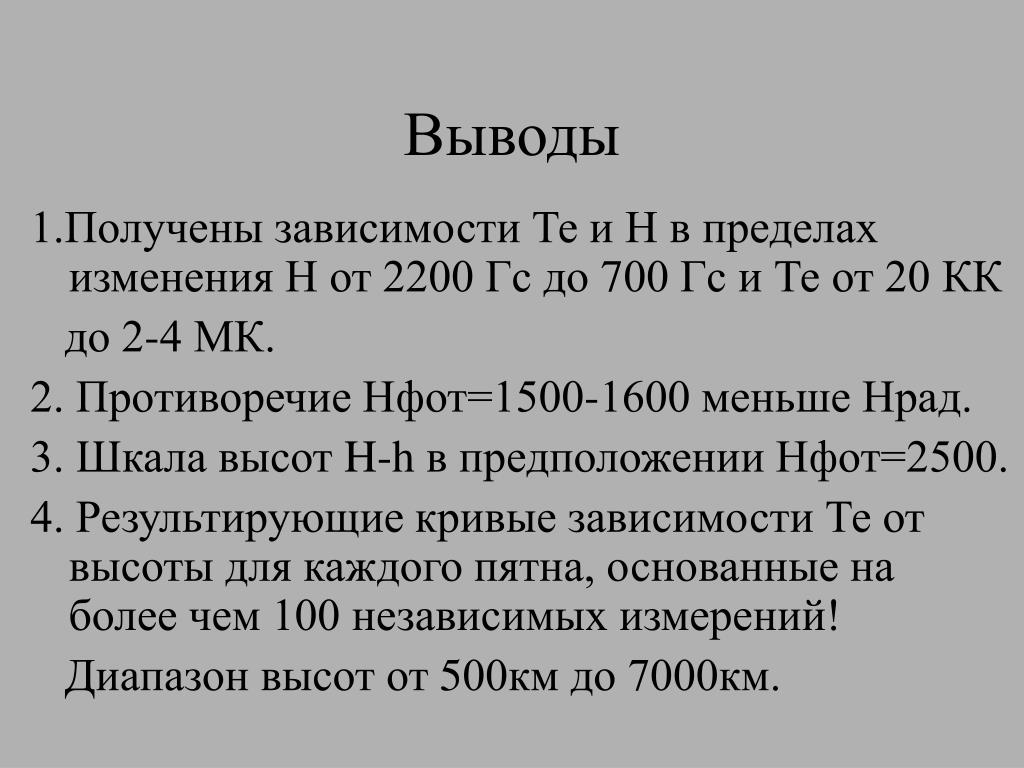

  15. Выводы 1.Получены зависимости Те и Н в пределах изменения Н от 2200 Гс до 700 Гс и Те от 20 КК до 2-4 МК. 2. Противоречие Нфот=1500-1600 меньше Нрад. 3. Шкала высот H-h в предположении Нфот=2500. 4. Результирующие кривые зависимости Те от высоты для каждого пятна, основанные на более чем 100 независимых измерений! Диапазон высот от 500км до 7000км.
