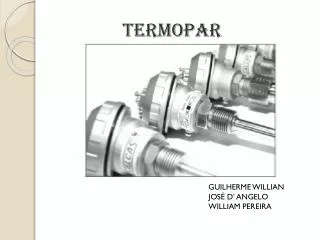

  1. TERMOPAR GUILHERME WILLIAN JOSÉ D’ ANGELO WILLIAM PEREIRA

  2. O QUE É TERMOPAR ? • Em 1822, o físicoThomas Seebeck descobriu (acidentalmente) que a junção de dois metais gera uma tensão elétrica em função da temperatura. O funcionamento dos termopares é baseado neste fenômeno, que é conhecido como Efeito de Seebeck.

  3. COMO É A SUA FORMAÇÃO ? • São formados por dois condutores metálicos distintos, puros ou homogêneos. Em uma de suas extremidades são unidos, esta chamamos de junta de medição ou junta quente, e na extremidade aberta chamamos de junta de referencia ou junta fria. Quando submetemos suas extremidades a temperaturas diferentes, a composição química dos metais gera uma FEM da ordem de mV, que é o principio conhecido por SEEBEK.

  4. COMO FUNCIONA ? • A medida que a temperatura aumenta, a tensão de SEEBEK também aumenta na ordem de mV, por ele trabalhar com tensões baixas sua precisão é muito grande.

  5. TIPOS DE TERMOPAR • São 8 tipos (S,R, B, J, K, N, T e E)

  6. PREÇO • Por ser muito confiável e de grande aplicação, o termopar é considerado barato; o tipo k por exemplo esta na faixa de R$ 40,00.

  7. APLICAÇÕES • O termopar é muito utilizado em indústrias por medir desde temperaturas negativas até temperaturas muito elevadas. Exemplos: Indústrias de Refrigeração, Pesquisas Agronômicas e Ambientais, Petroquímica, Siderúrgica, Fundição, Metalúrgica, Usina de Cimento, Cerâmica, Vidro e Pesquisa Científica.

  8. ANEXOS Termopares Zürich • Características: • Faixas de Temperatura: -180°C a 1795°C • Grau de proteção: IP-67 • Precisão (F.E.): 1% • Sinal de Saída: mV • Alimentação: 15 a 30 Vcc • Aplicações: • Processos Hidráulicos, Pneumáticos, Líquidos, Gases, Alimentícios, Laticínios e Farmacêuticos.

  9. Termopares da “Sensym”

  10. termopares de isolação Mineral

  11. considerações finais • Aprendemos que foram desenvolvidas diversas combinações de pares de ligas metálicas, desde os mais simples e até os mais sofisticados. Essas combinações foram feitas de modo a se obter uma alta potência termoelétrica, assim cada tipo de termopar tem uma faixa de temperatura ideal de trabalho, que deve ser respeitada, para que se tenha a maior vida útil do mesmo.
