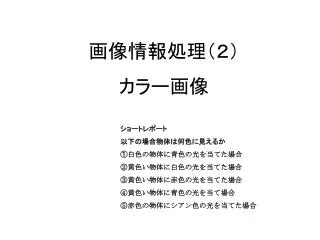

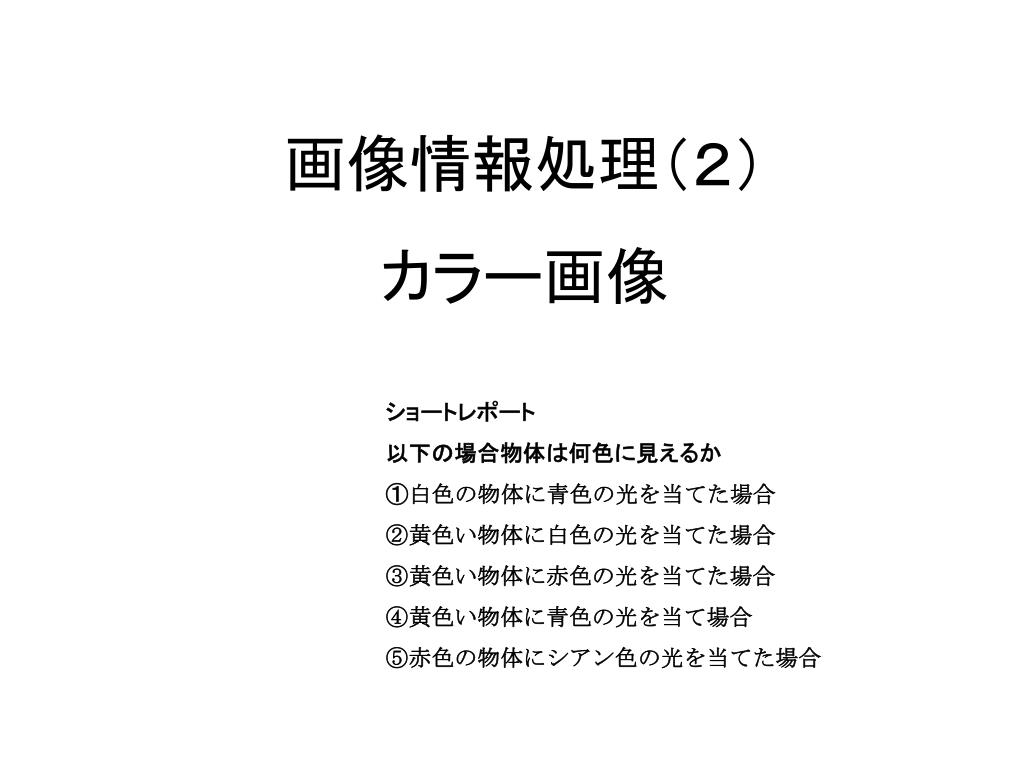

  1. 画像情報処理（２） カラー画像 ショートレポート 以下の場合物体は何色に見えるか ①白色の物体に青色の光を当てた場合 ②黄色い物体に白色の光を当てた場合 ③黄色い物体に赤色の光を当てた場合 ④黄色い物体に青色の光を当て場合 ⑤赤色の物体にシアン色の光を当てた場合

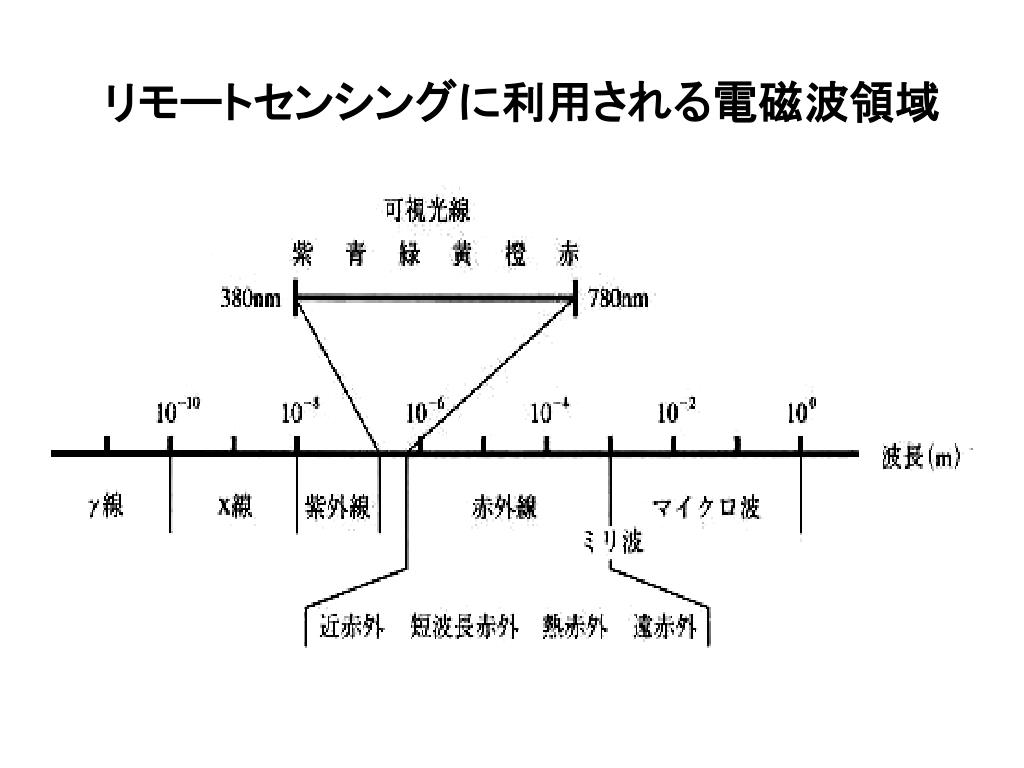

  2. リモートセンシングに利用される電磁波領域

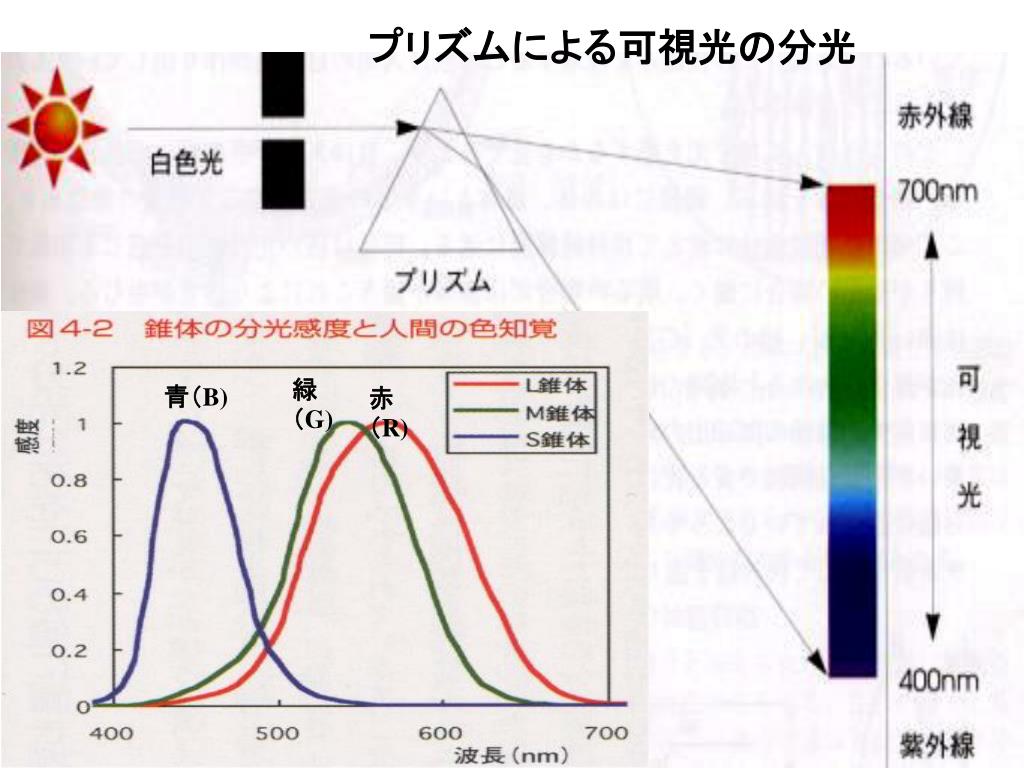

  3. プリズムによる可視光の分光 緑（G) 青（B) 赤（R)

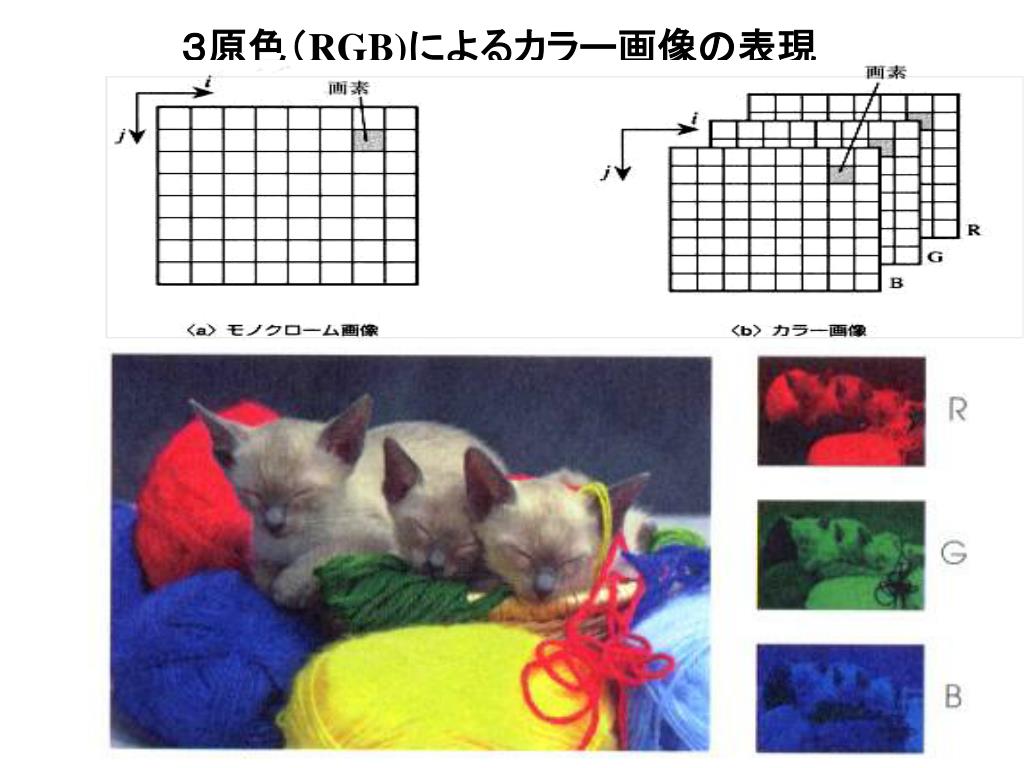

  4. ３原色（RGB)によるカラー画像の表現

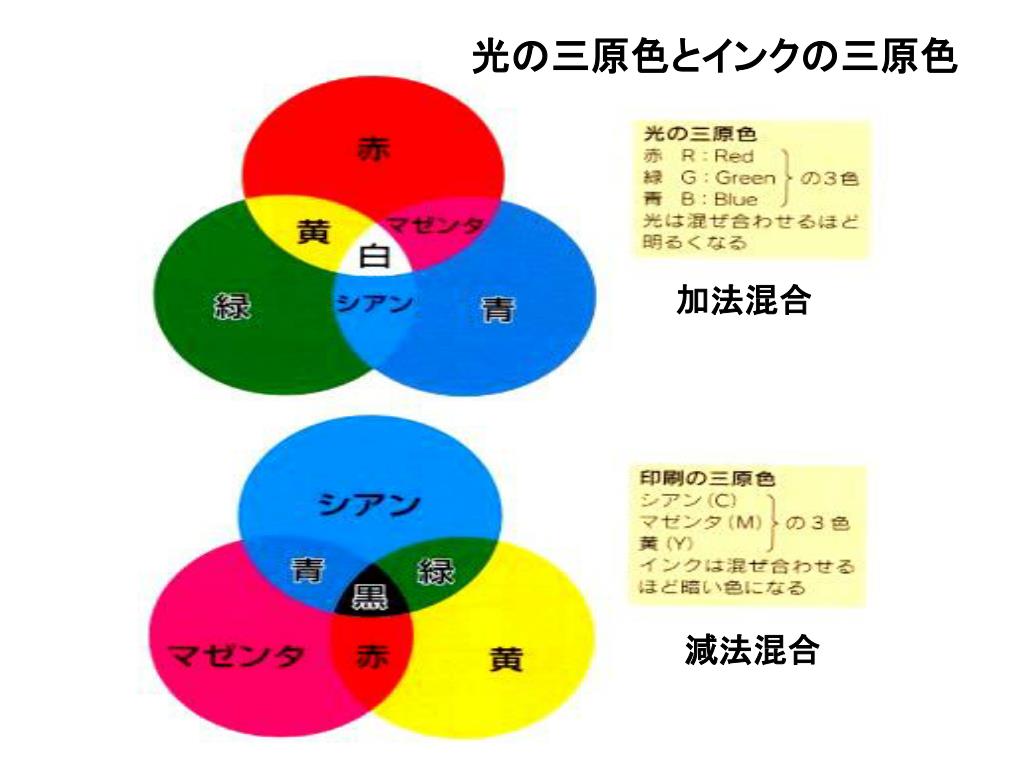

  5. 光の三原色とインクの三原色 加法混合 減法混合

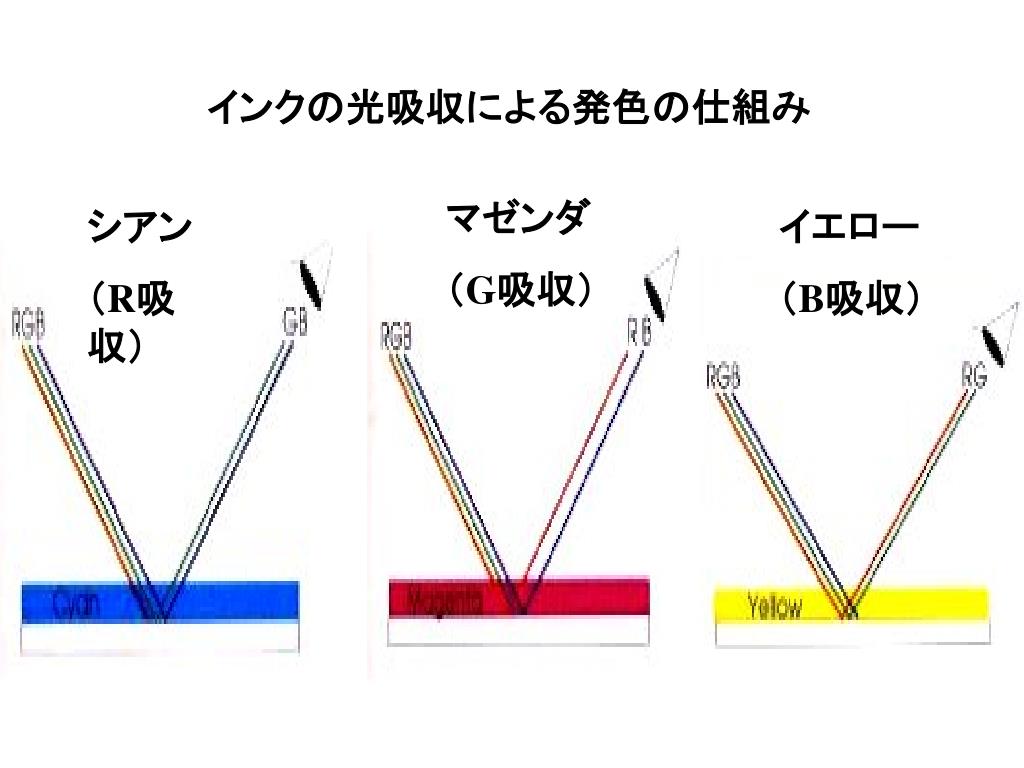

  6. インクの光吸収による発色の仕組み マゼンダ （G吸収） シアン （R吸収） イエロー （B吸収）

  7. 印刷の色分解データ　：　CMY(+B)

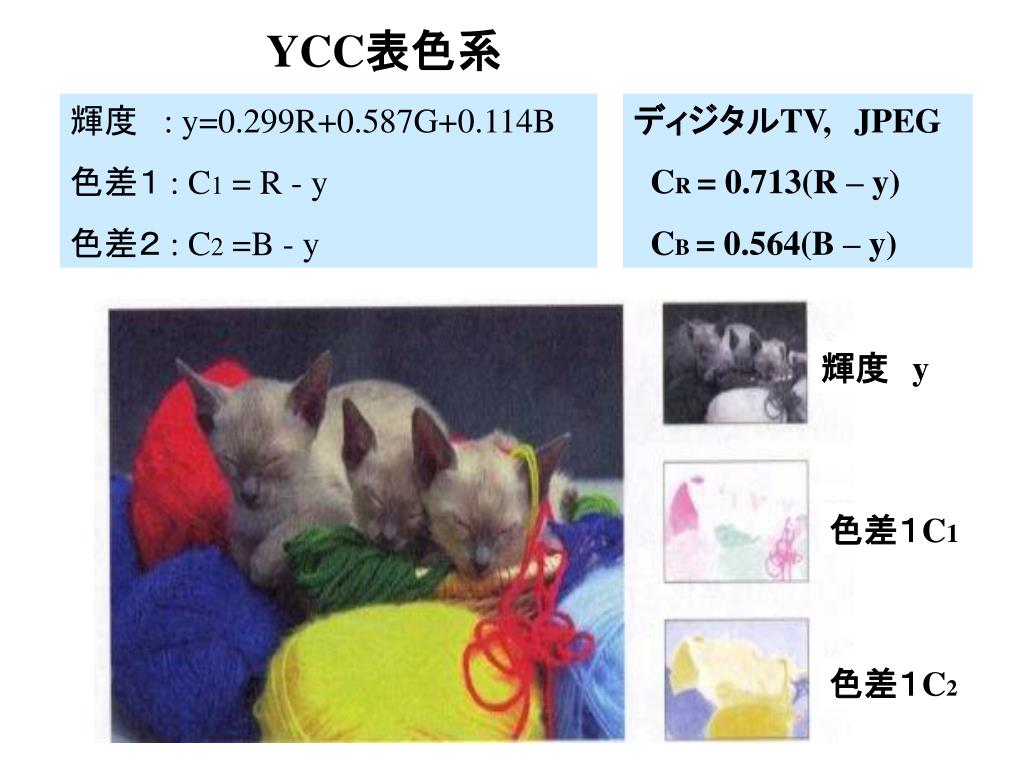

  8. YCC表色系 輝度: y=0.299R+0.587G+0.114B 色差１: C1 = R - y 色差２: C2 =B - y ディジタルTV,JPEG CR = 0.713(R – y) CB = 0.564(B – y) 輝度　y 色差１C1 色差１C2

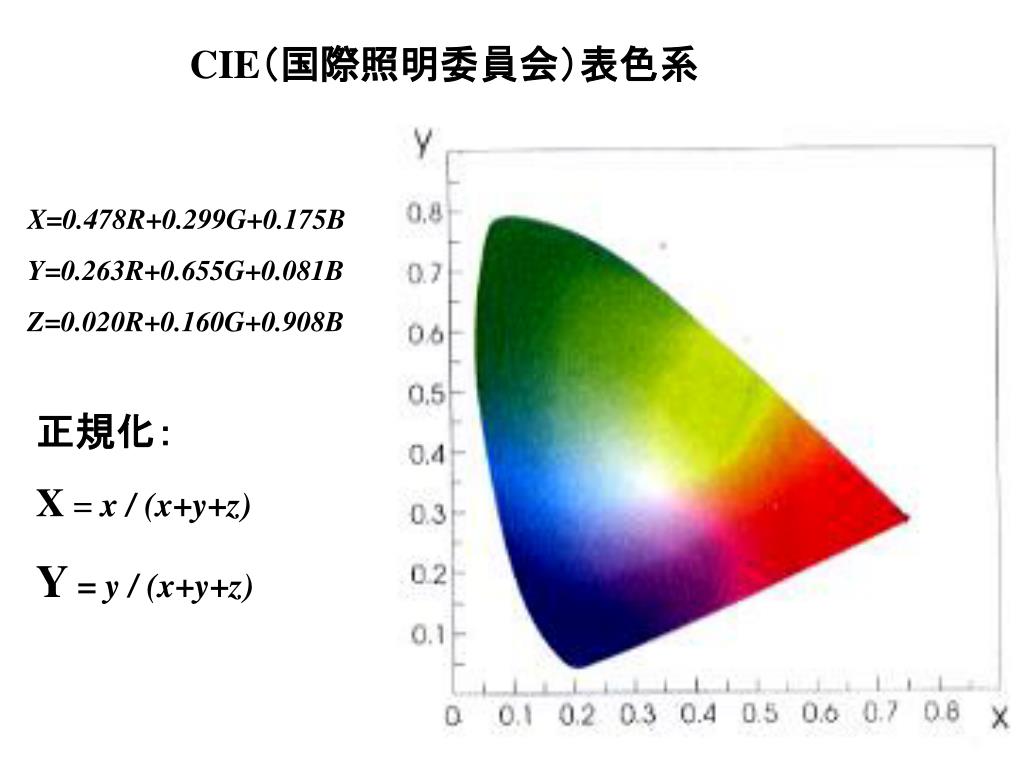

  9. CIE（国際照明委員会）表色系 X=0.478R+0.299G+0.175B Y=0.263R+0.655G+0.081B Z=0.020R+0.160G+0.908B 正規化： X = x / (x+y+z) Y = y / (x+y+z)

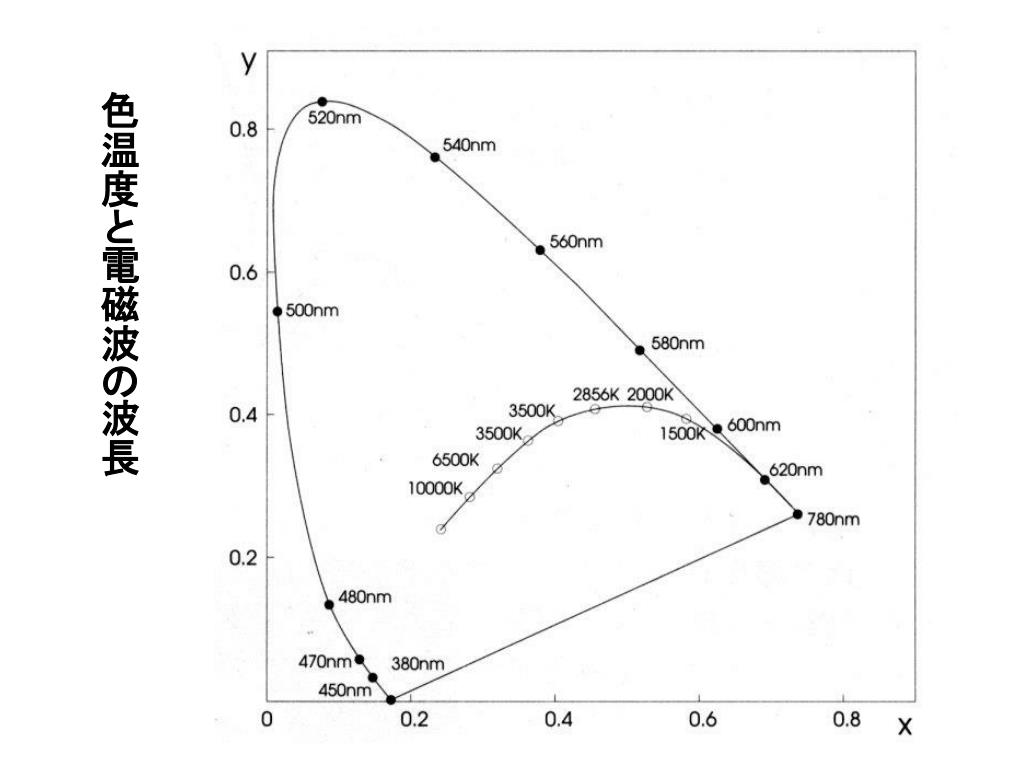

  10. 色温度と電磁波の波長

  11. 各種表示メディアの色再現範囲

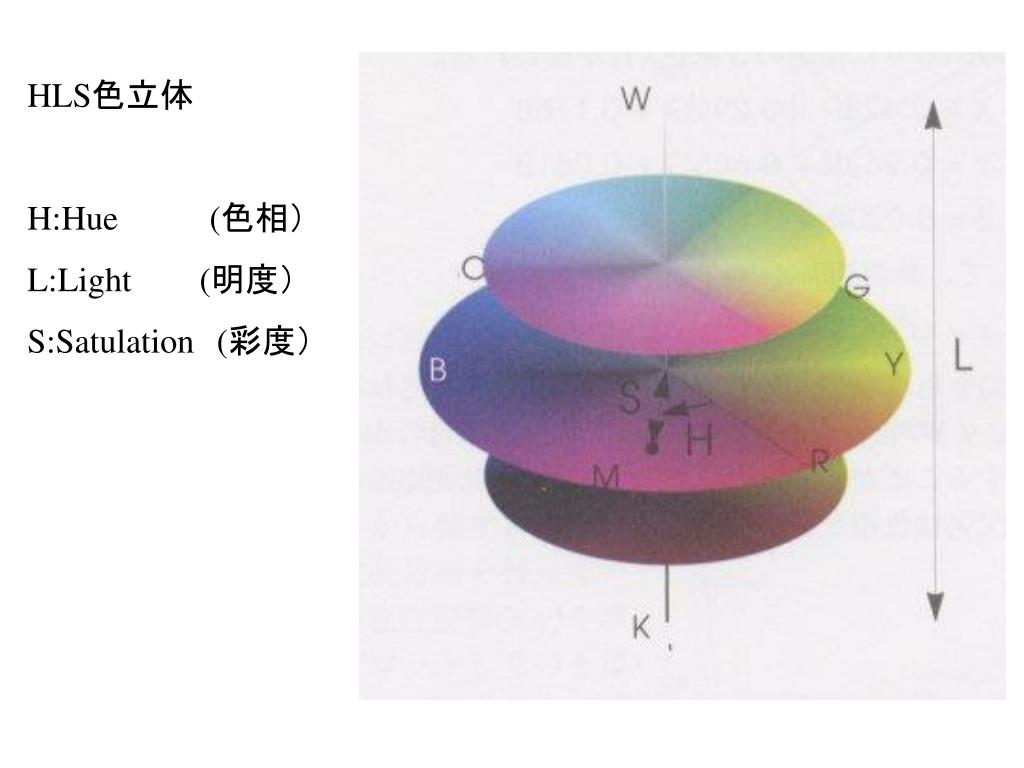

  12. HLS色立体 H:Hue(色相） L:Light(明度） S:Satulation(彩度）　　

  13. Lab色立体 L：明度 a:(R-G)軸 b: (Y-B）軸

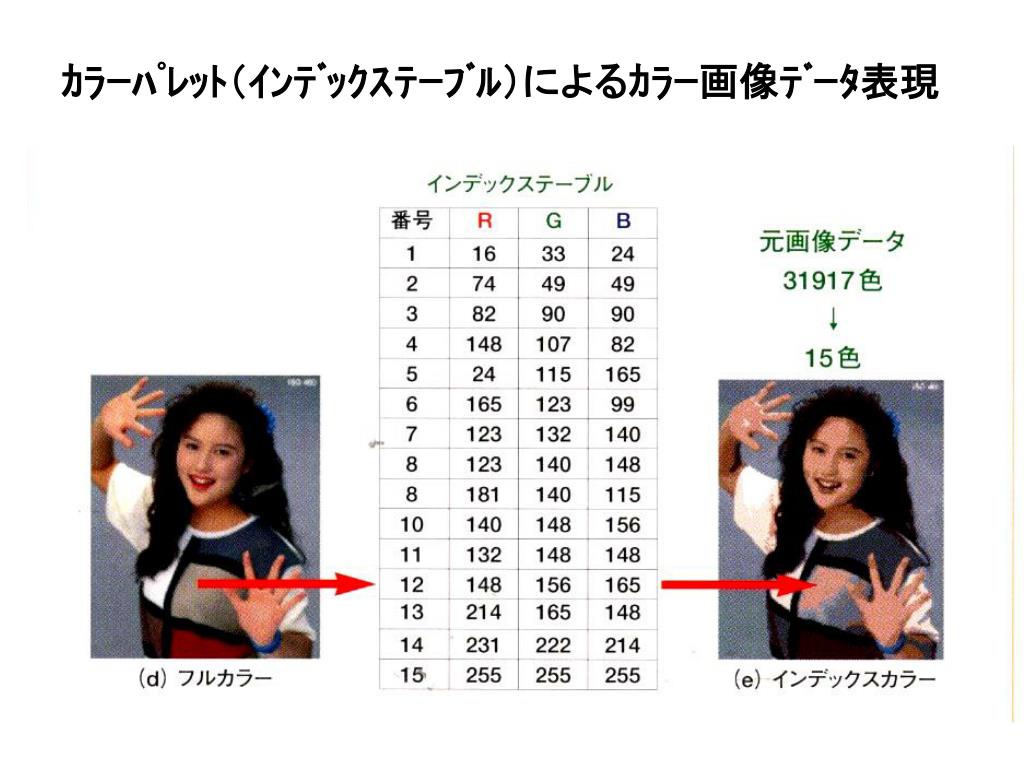

  14. ｶﾗｰﾊﾟﾚｯﾄ（ｲﾝﾃﾞｯｸｽﾃｰﾌﾞﾙ）によるｶﾗｰ画像ﾃﾞｰﾀ表現ｶﾗｰﾊﾟﾚｯﾄ（ｲﾝﾃﾞｯｸｽﾃｰﾌﾞﾙ）によるｶﾗｰ画像ﾃﾞｰﾀ表現

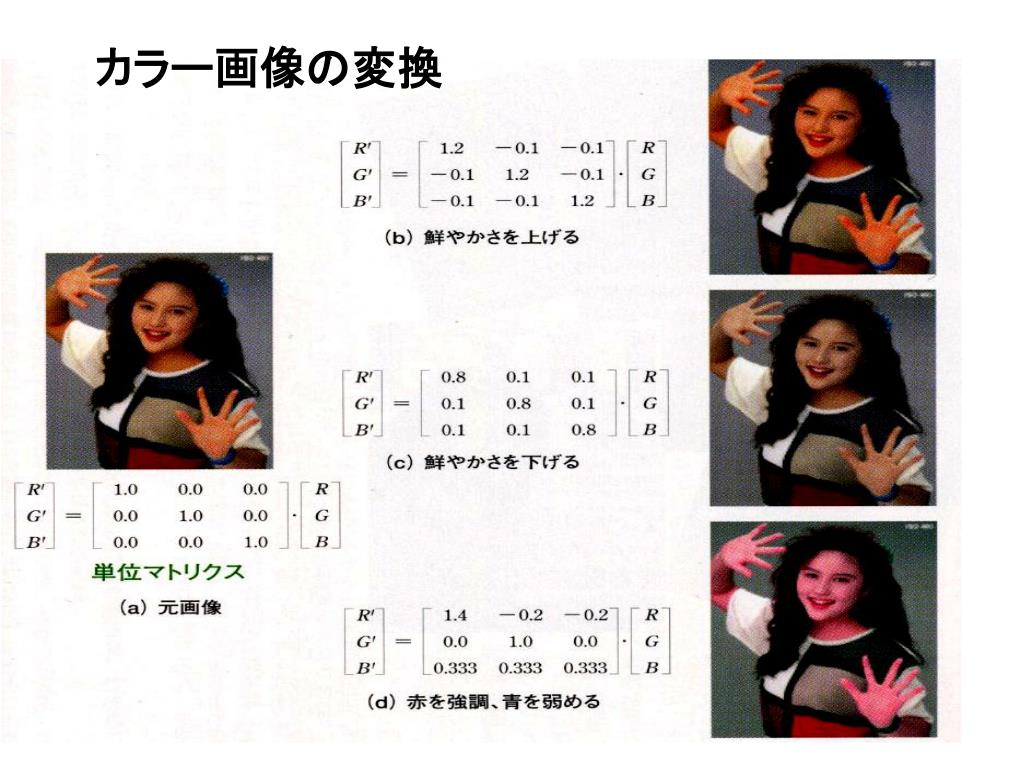

  15. カラー画像の変換

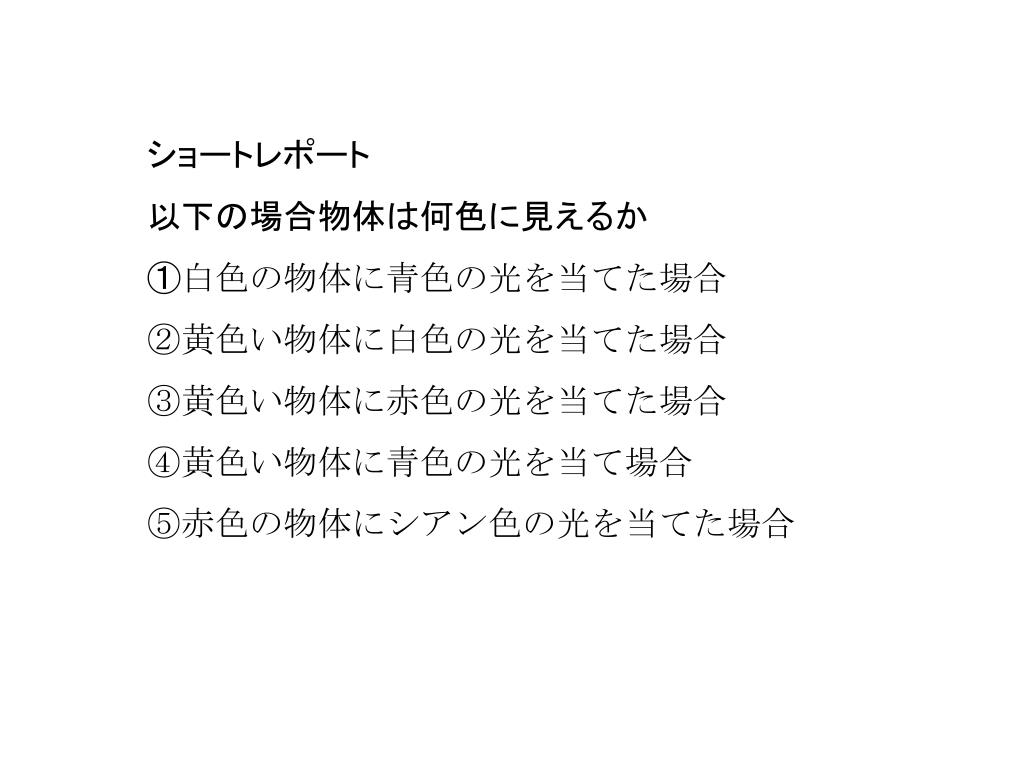

  16. ショートレポート 以下の場合物体は何色に見えるか ①白色の物体に青色の光を当てた場合 ②黄色い物体に白色の光を当てた場合 ③黄色い物体に赤色の光を当てた場合 ④黄色い物体に青色の光を当て場合 ⑤赤色の物体にシアン色の光を当てた場合
