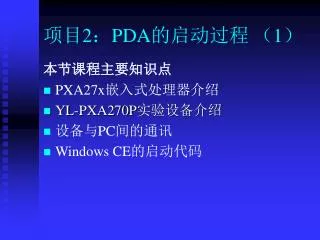

  1. 项目2：PDA的启动过程 （1） 本节课程主要知识点 • PXA27x嵌入式处理器介绍 • YL-PXA270P实验设备介绍 • 设备与PC间的通讯 • Windows CE的启动代码

  2. 重点和难点 重点 • Windows CE 5.0的启动代码 • PC机与目标教学平台的连接 难点 • Windows CE 5.0启动代码的烧写

  3. PXA27x嵌入式处理器介绍

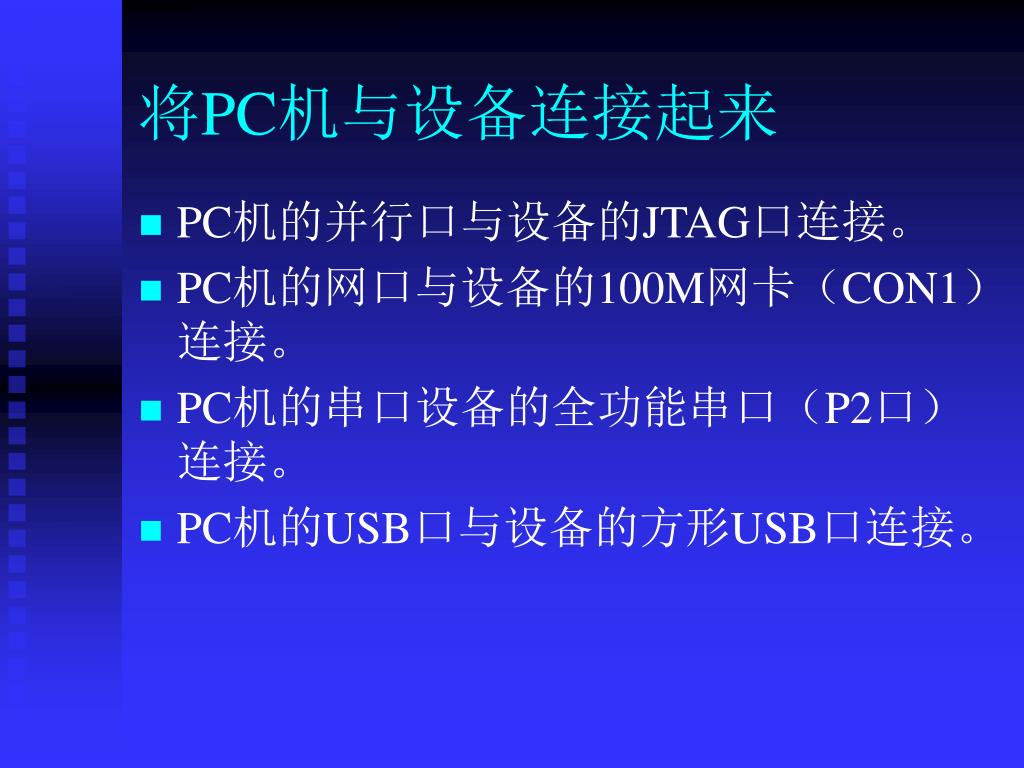

  4. 将PC机与设备连接起来 • PC机的并行口与设备的JTAG口连接。 • PC机的网口与设备的100M网卡（CON1）连接。 • PC机的串口设备的全功能串口（P2口）连接。 • PC机的USB口与设备的方形USB口连接。

  5. 设备的启动 • 按住键盘上的D键，再打开底板电源，系统会自动启动LINUX，启动后再松开D按键。 • 按住键盘上的F键，再打开底板电源，系统会自动启动Windows CE，启动后再松开F按键。 • 试着做一下。

  6. Intel PXA27x处理器简介（1/2） • 行业内领先的多媒体性能。 • 设计面向无线客户端。 • 英特尔最新在移动领域取得的先进技术。 • 可满足多数在移动领域的应用需求。 • 能处理多种无线宽带接入要求。 • 足够的计算能力。 • 可给手机提供全运动视频会议功能。 • PDA有DVD质量的播放功能

  7. Intel PXA27x处理器简介（2/2） • 采用ARM V5TE指令集。 • 引入了奔腾4采用的多媒体扩展功能，该技术可以播放高质量的视频。 • Intel SpeedStep动态电源管理技术，在保证CPU性能的情况下，最大限度地降低移动设备功耗。 • 提供了完善的底层操作系统支持和丰富的应用接口，适用于工业控制，数码媒体播放，交互机顶盒，车载GPS等应用。

  8. Intel PXA27x处理器主要特点 • 高性能，低功耗的多媒体加速能力。 • 支持MPEG4和MP3解码。 • 支持高达400万像素的摄像头。 • 主频可以设置在312到624MHz之间。 • 内建256K字节的SRAM，支持英特尔StrataFlash内存，支持Baseband接口。 • 采用XScale核心技术。

  9. Intel PXA27x处理器主要资源（1/2） • 支持高达1G容量的SDRAM内存控制单元 • Memory stick主控制器。 • MMC/CF/SDIO控制器。 • LCD控制器。 • USIM、mobile scalable link、摄像头接口 • 一个全功能串口，一个标准串口，一个蓝牙串口控制器。 • 专用基带接口。

  10. Intel PXA27x处理器主要资源（2/2） • USB client1.1/USBhost1.1各一个。 • 具有3路SSP控制器。 • AC`97音频、I2S数字音频、I2C、GPIO控制器。 • 32路高速DMA数据通道。 • 4路PWM控制器。 • 8x8矩阵键盘接口。 • 一个实时时钟。

  11. YL-PXA270P实验设备介绍

  12. YL-PXA270P实验设备的外观

  13. 中央处理器 • INTEL公司的PXA270 嵌入式处理器。 • 主频520MHz，工业级。

  14. 外部存储器 • 内存：64MByte SDRAM（2片16位的SDRAM芯片组成32位接口）。 • NOR Flash：32MByte存储器（2片intel E28F128组成32位接口）。 • 64M Byte 的Nand Flash（ K9F1208 ）。 • 一个I2C总线的EEPROM存储器 。

  15. 串口 • 2路9线全双工异步串行口，波特率最高达115200bps • 1路5线硬件流控制异步串行口，波特率高达115200bps 网络接口 • 一个10M 标准以太网接口。 • 一个10M/100M标准以太网接口。

  16. USB接口 • 一个USB HOST（USB 1.1 规范）接口,支持全速(12Mbps)或低速(1.5Mbps)传输 • 一个USB DEVICE（USB1.1规范）接口，支持全速（12Mbps）或低速（1.5Mbps）传输 红外通讯口 • 一个IRDA红外线数据通讯口

  17. 音频接口 • AC97音频CODEC，支持立体声音乐播放、录音和触摸屏。 • 一路音频输出，板子自带驻机体话筒可直接录音，另有一路话筒输入接口可接麦克风；立体声音频输出带有功率放大器，并有用于音量调节的旋钮 。

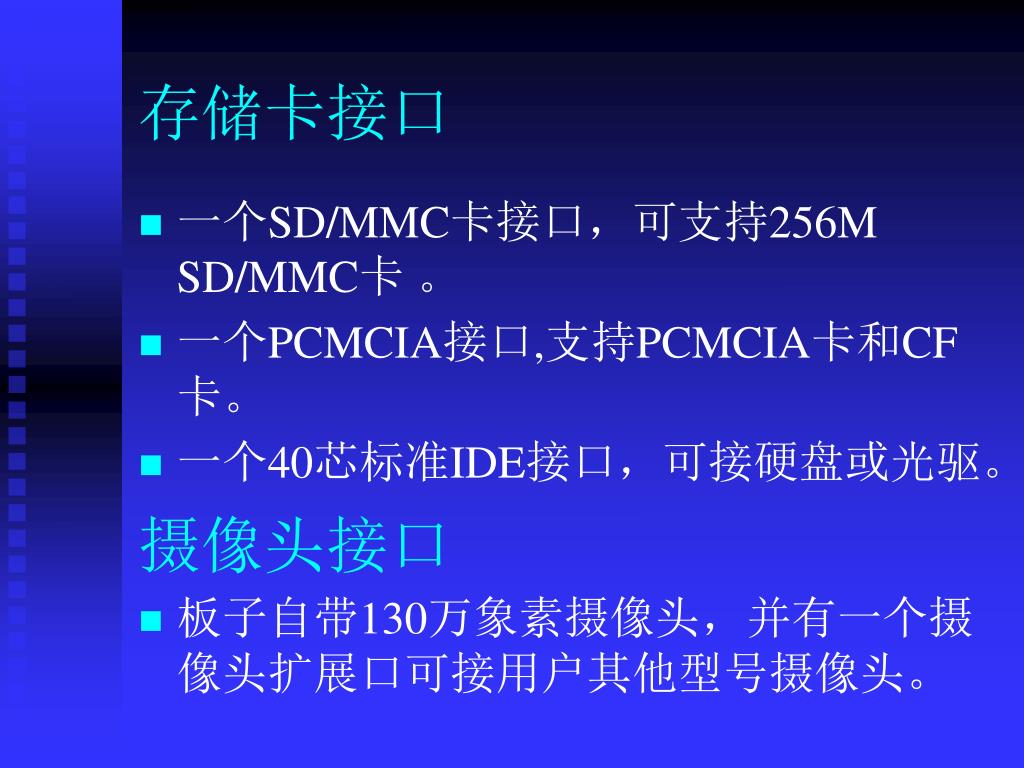

  18. 存储卡接口 • 一个SD/MMC卡接口，可支持256M SD/MMC卡 。 • 一个PCMCIA接口,支持PCMCIA卡和CF卡。 • 一个40芯标准IDE接口，可接硬盘或光驱。 摄像头接口 • 板子自带130万象素摄像头，并有一个摄像头扩展口可接用户其他型号摄像头。

  19. 视频和触摸屏接口 • 板上带有一个台湾元太256K色640x480/6.4英寸TFT液晶屏，带触摸屏。 • 支持STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可达到1024×768象素 。 • 一个50芯LCD接口引出了LCD控制器和触摸屏的全部信号。 • 一个标准VGA接口，可直接接各种VGA接口的CRT显示器或LCD显示器。

  20. RTC时钟 • PXA270片内RTC实时时钟 调试及下载接口 • 一个20芯Multi－ICE标准JTAG接口，用来进行程序的NOR FLASH的烧写 。

  21. 电源接口 • CPU单独使用两组高效率开关电源分别为内核和接口供电，稳定可靠。 • 底板采用开关电源供电，输入直流电压范围是7～20V（推荐使用12V），带电源开关和指示灯。

  22. 其他 • 一个CPLD （XinLin公司的XC9536）用于逻辑扩展 。 • 两路用于ADC实验的可调电位器，调节电位器改变ADC的输入电压。 • 一个3×4 的矩阵式键盘、4个GPIO按键和一个复位按键；四个高亮LED 。 • 2个50芯2毫米间距双排标准连接器用作扩展口。 • 一个PWM控制的蜂鸣器。 • GPRS/GSM/GPS模块接口。

  23. 设备与PC间的通讯

  24. 安装ActiveSync • 设备与PC间是通过微软ActiveSync同步传输工具进行通讯。 • 从实用工具文件夹下载ActiveSync安装程序MSASYNC.EXE，安装并运行。 • 在PC机上安装USB驱动程序，从而可以连接Windows CE设备。

  25. 设置ActiveSync • ActiveSync可以通过串口，USB口，网口等方式建立连接，YL-PXA270设备默认为USB连接。 • 在Windows CE系统启动后再连接上PC的USB口和PXA270的方形USB口间的USB线缆，稍等片刻，PC机上提示已经连接上设备。

  26. 设备与PC间进行通讯 • 连接成功后，ActiveSync的图标会变成另外一种颜色，并且提示连接成功。这时，打开菜单 File | Explore ，就可以浏览设备上的资源，也可以通过复制/粘贴的方式在系统之间拷贝文件。 • ActiveSync的成功连接是使用所有微软远程连接工具的基础。也是今后程序调试的主要通讯手段。

  27. Windows CE 的启动代码

  28. Windows CE的启动代码（1/2） • Windows CE 不是一个通用的安装版操作系统，在嵌入式硬件设备里， 一款Windows CE系统通常只会针对某一种硬件平台生成。 • 作为原始设备生产商，必须根据自己的硬件平台和应用场合定制Windows CE，最主要的工作就是编写适合于自己的板级支持包BSP。

  29. Windows CE的启动代码（2/2） • BSP包含了一个重要的组成部分：启动代码。创建一个功能完善的启动代码，是开发Windows CE系统的第一步，也是极为关键的一步。 • 启动代码是一段单独的程序代码，它存放于目标平台的非易失存储介质中，如ROM或Flash。在开发Windows CE产品过程中，它主要用于启动硬件和下载nk.bin到目标板上，并有一定的监控作用。
