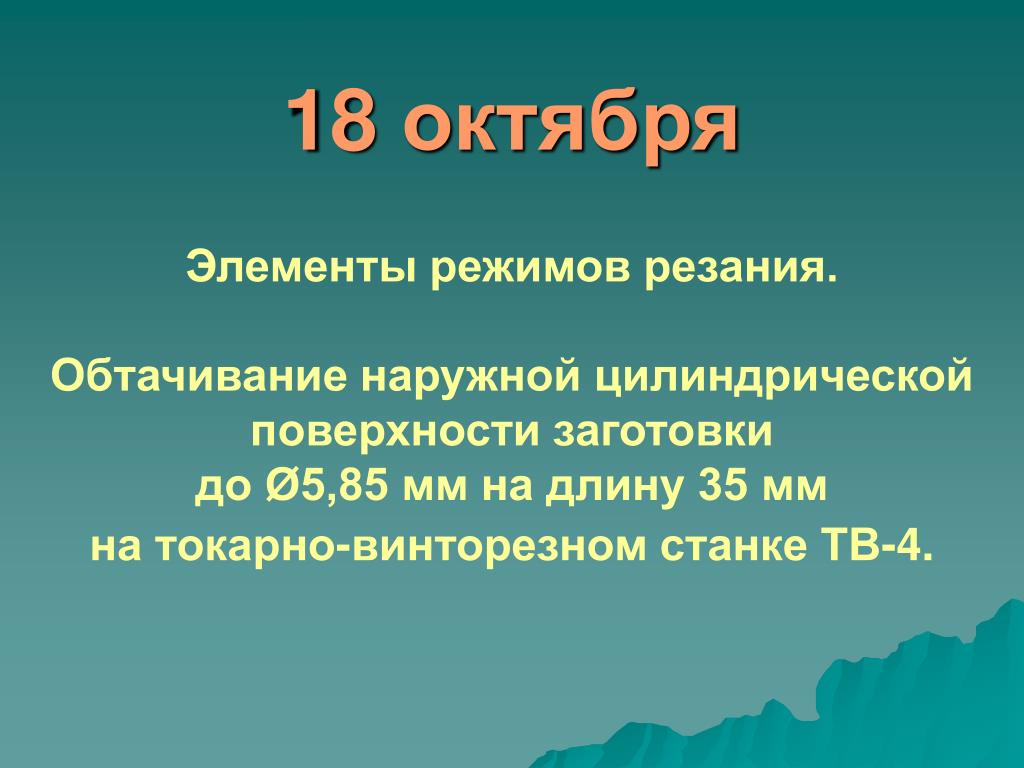

  1. 18 октября Элементы режимов резания. Обтачивание наружной цилиндрической поверхности заготовки до Ø5,85 мм на длину 35 мм на токарно-винторезном станке ТВ-4.

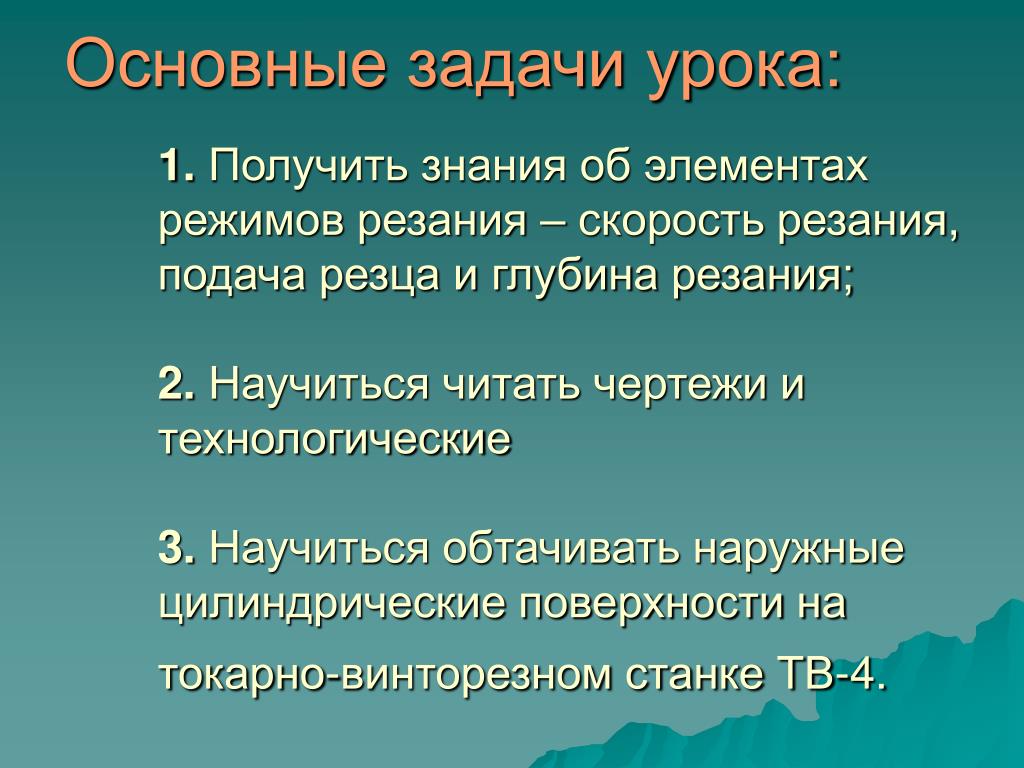

  2. Основные задачи урока:1. Получить знания об элементах режимов резания – скорость резания, подача резца и глубина резания;2. Научиться читать чертежи и технологические 3. Научиться обтачивать наружные цилиндрические поверхности на токарно-винторезном станке ТВ-4.

  3. А. ГоловкаБ. Телоа. Главная задняяповерхностьб. Вспомогательная режущаякромкав. Передняя поверхностьг. Вспомогательная задняяповерхностьд. Вершина резцае. Главная режущая кромка Токарный резец I II 5 6 1 3 4 2

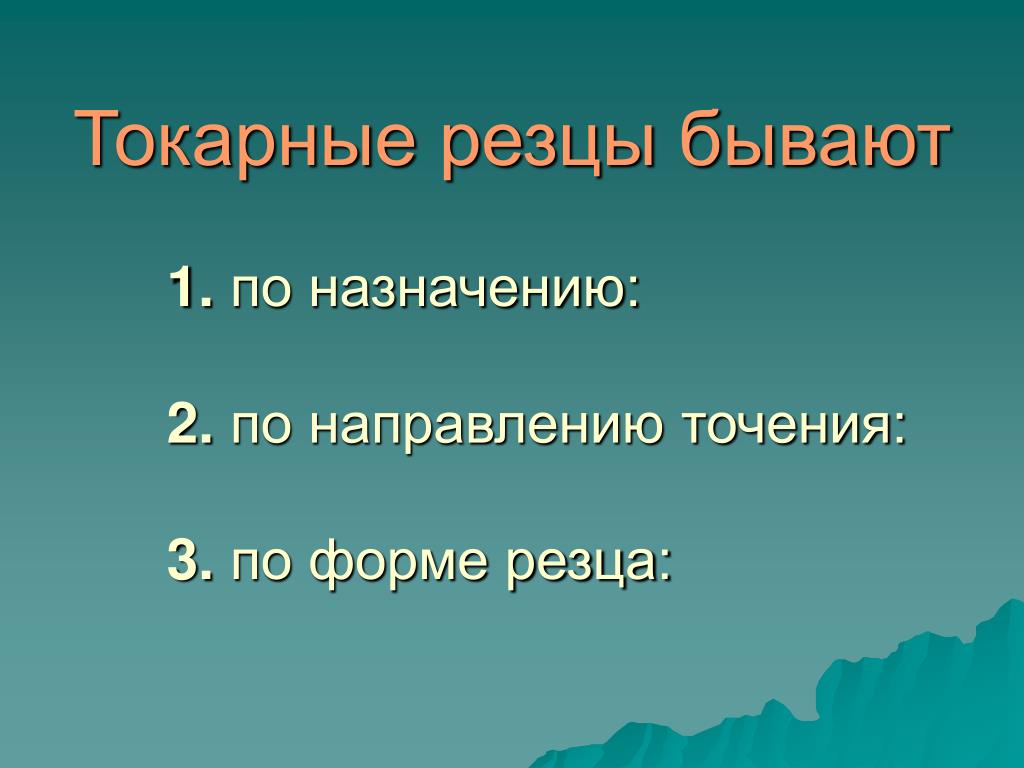

  4. Токарные резцы бывают1. по назначению:2. по направлению точения:3. по форме резца:

  5. Скорость резания V– величина перемещения точки режущей кромки относительно поверхности резания в единицу времени (м/мин) .V = Пdn / 1000 = 3,14 х 14мм х 170 об/мин / 1000 = 7,4732 м/мин. П = 3,14 ; d – диаметр заготовки ; n – скорость вращения заготовки.

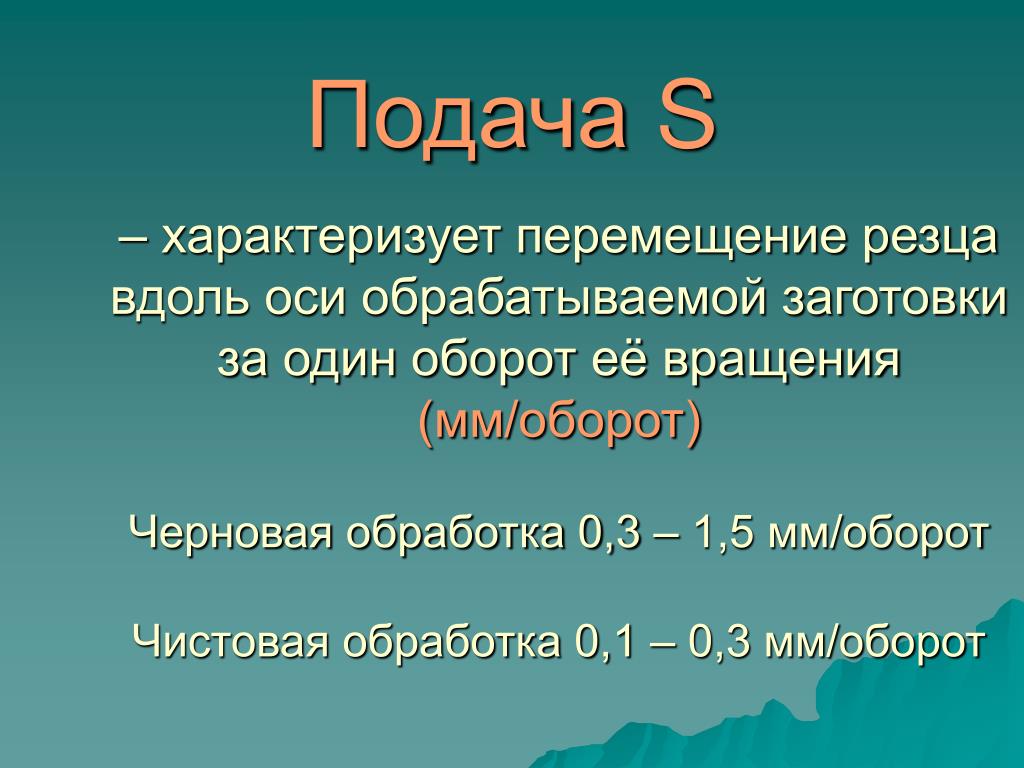

  6. Подача S– характеризует перемещение резца вдоль оси обрабатываемой заготовки за один оборот её вращения (мм/оборот)Черновая обработка 0,3 – 1,5 мм/оборотЧистовая обработка 0,1 – 0,3 мм/оборот

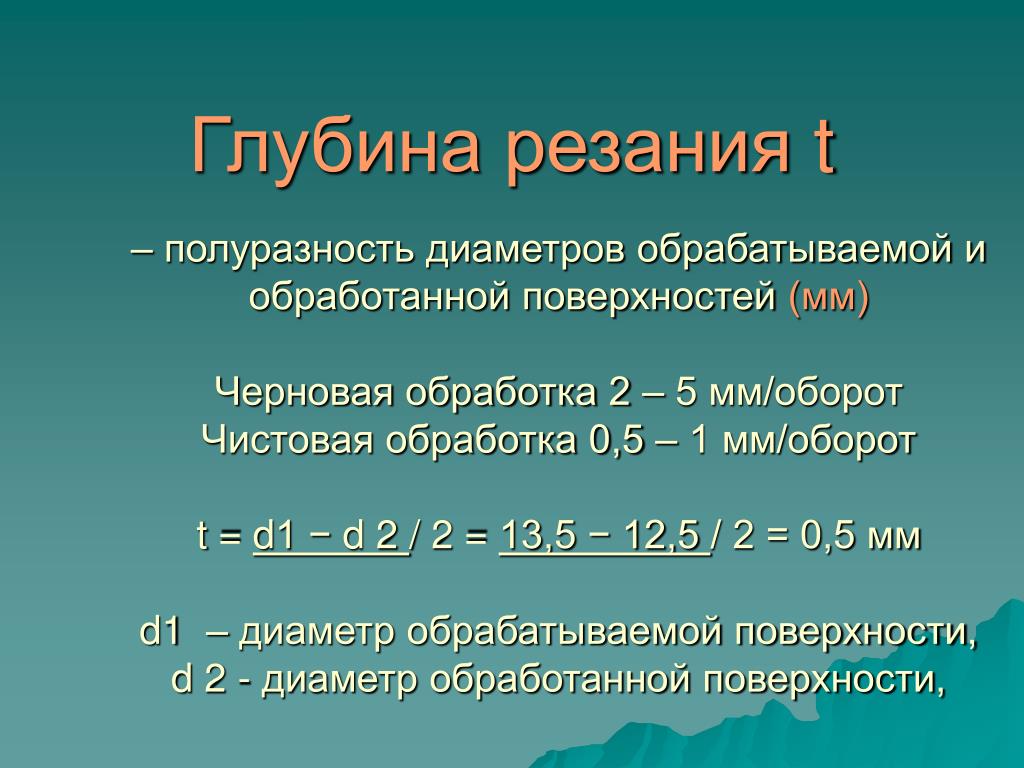

  7. Глубина резания t– полуразность диаметров обрабатываемой и обработанной поверхностей (мм)Черновая обработка 2 – 5 мм/оборотЧистовая обработка 0,5 – 1 мм/оборотt = d1 − d 2 / 2 = 13,5 − 12,5 / 2 = 0,5 ммd1 – диаметр обрабатываемой поверхности,d 2 - диаметр обработанной поверхности,
