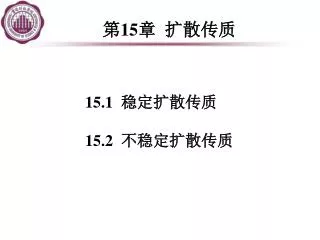

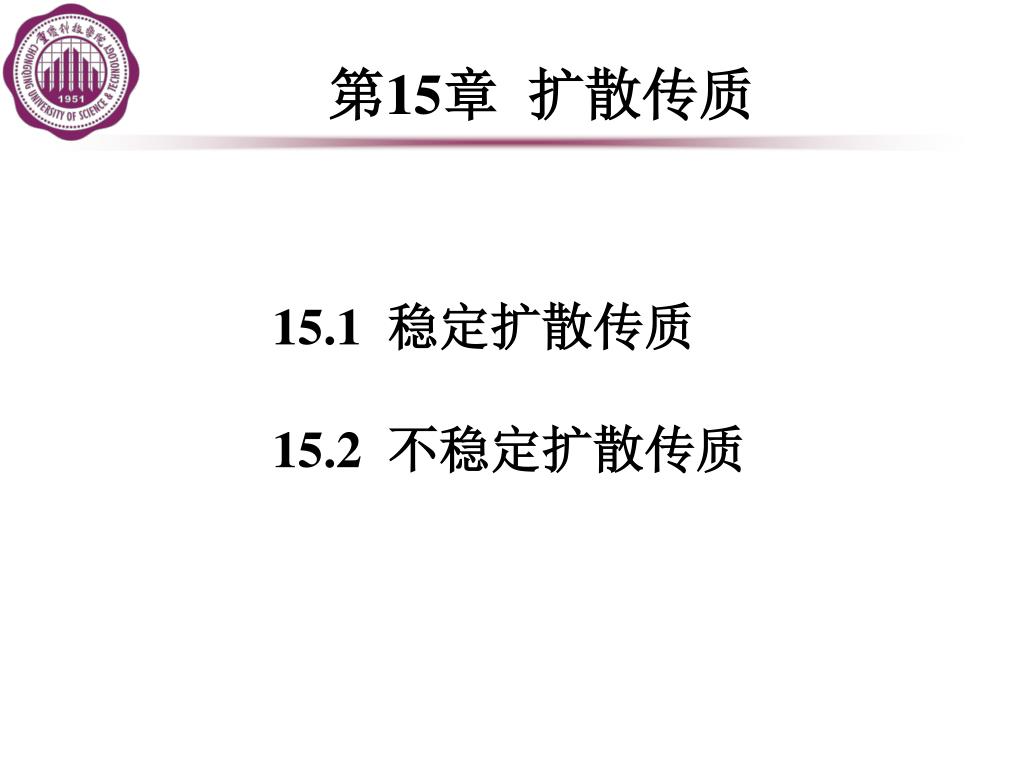

  1. 第15章 扩散传质 15.1 稳定扩散传质 15.2 不稳定扩散传质

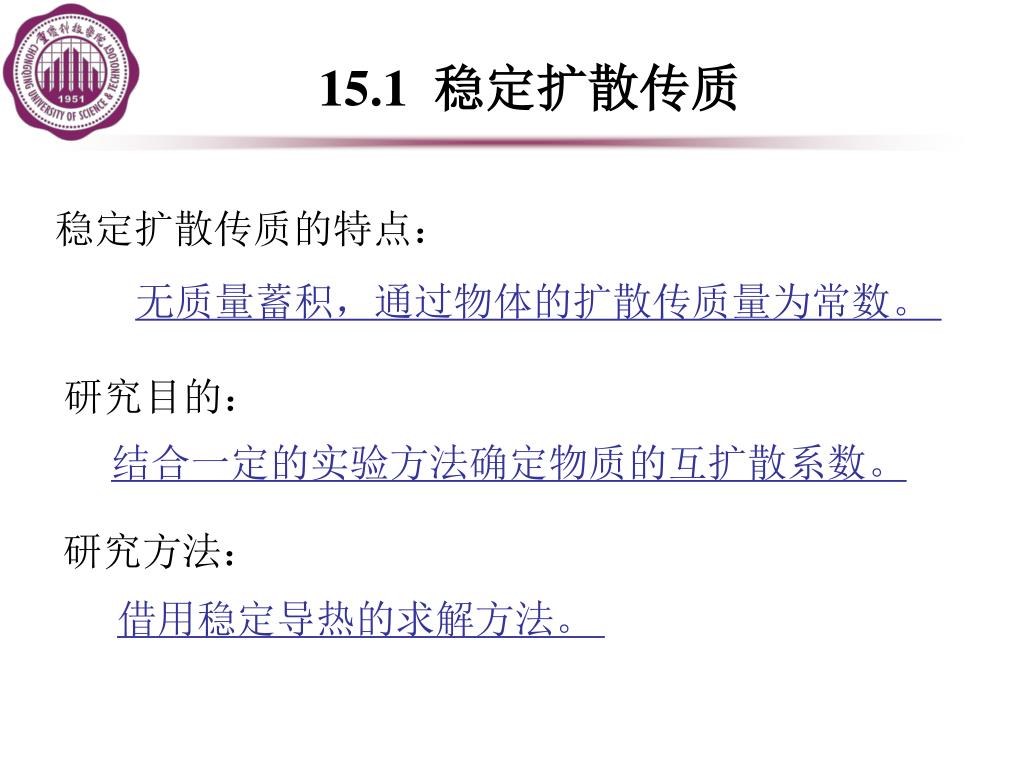

  2. 15.1 稳定扩散传质 稳定扩散传质的特点： 无质量蓄积，通过物体的扩散传质量为常数。 研究目的： 结合一定的实验方法确定物质的互扩散系数。 研究方法： 借用稳定导热的求解方法。

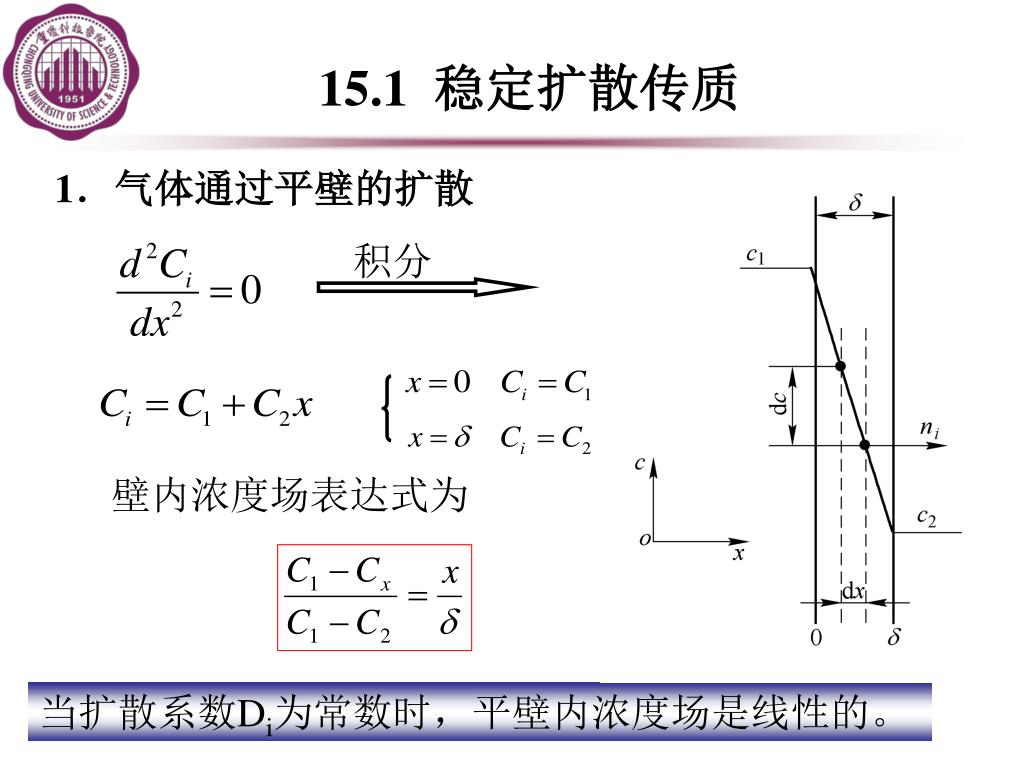

  3. 15.1 稳定扩散传质 1．气体通过平壁的扩散 积分 壁内浓度场表达式为 当扩散系数Di为常数时，平壁内浓度场是线性的。

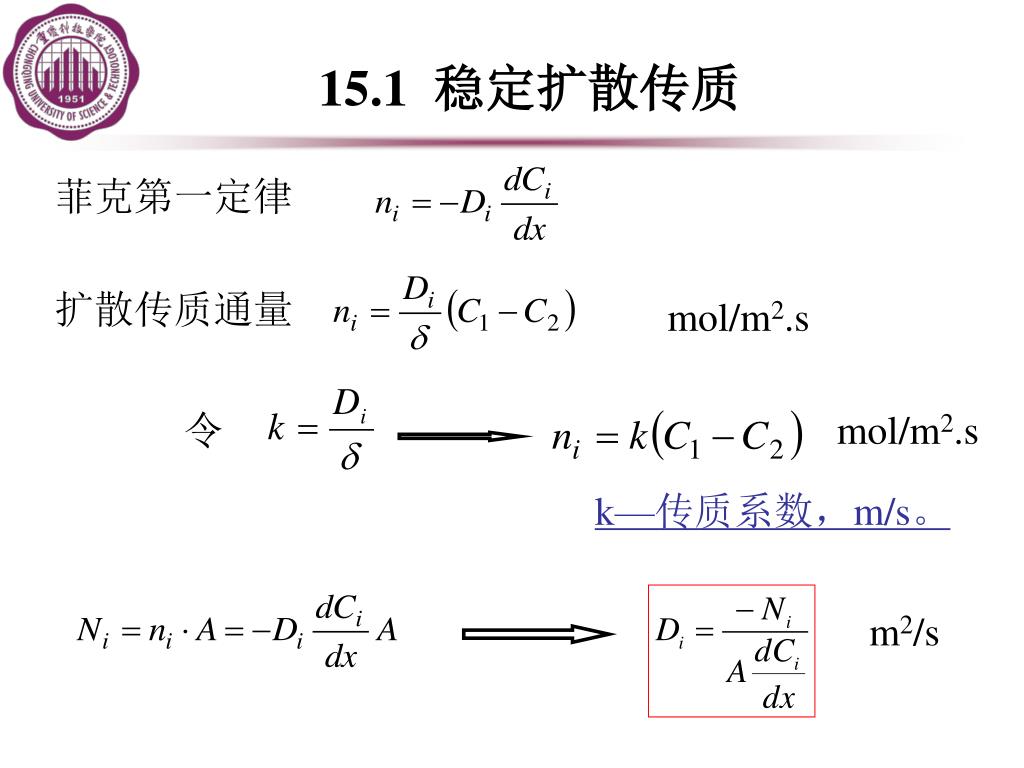

  4. 15.1 稳定扩散传质 菲克第一定律 扩散传质通量 mol/m2.s 令 mol/m2.s k—传质系数，m/s。 m2/s

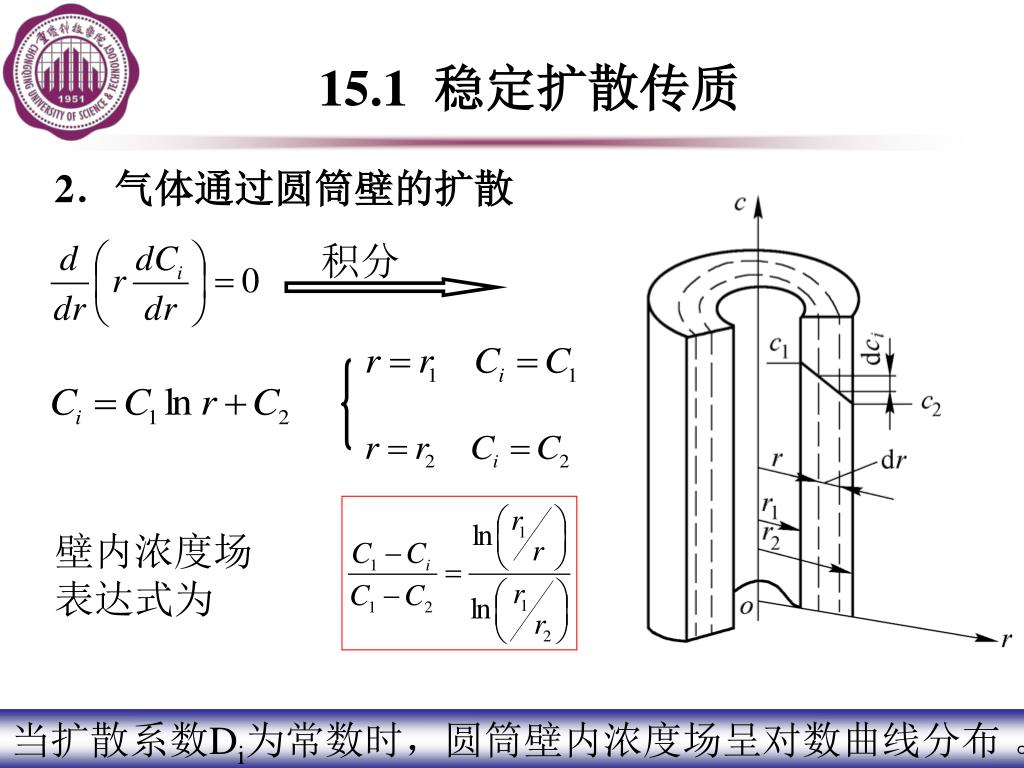

  5. 15.1 稳定扩散传质 2．气体通过圆筒壁的扩散 积分 壁内浓度场 表达式为 当扩散系数Di为常数时，圆筒壁内浓度场呈对数曲线分布 。

  6. 15.1 稳定扩散传质 菲克第一定律 mol/s

  7. 15.2 不稳定扩散传质 1．传质基本方程 菲克第二定律 2．边界条件 表面浓度Cw为常数和介质浓度Cf为常数。 3．相似特征数 传质傅里叶数 传质毕渥数

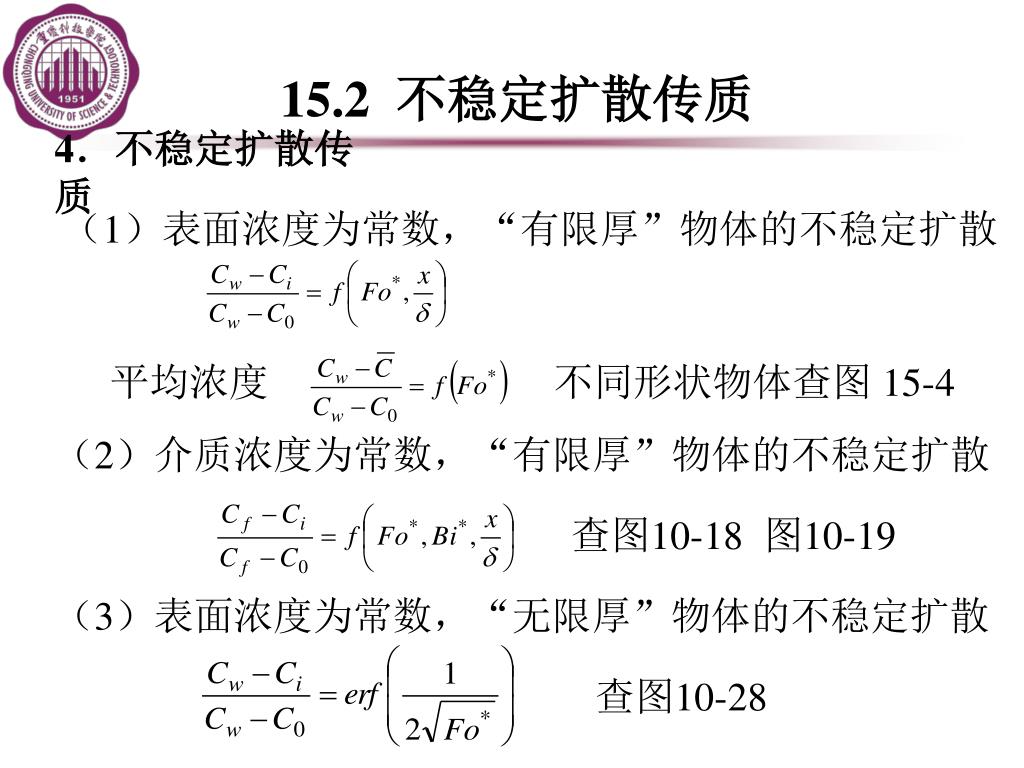

  8. 15.2 不稳定扩散传质 4．不稳定扩散传质 （1）表面浓度为常数，“有限厚”物体的不稳定扩散 平均浓度 不同形状物体查图 15-4 （2）介质浓度为常数，“有限厚”物体的不稳定扩散 查图10-18 图10-19 （3）表面浓度为常数，“无限厚”物体的不稳定扩散 查图10-28

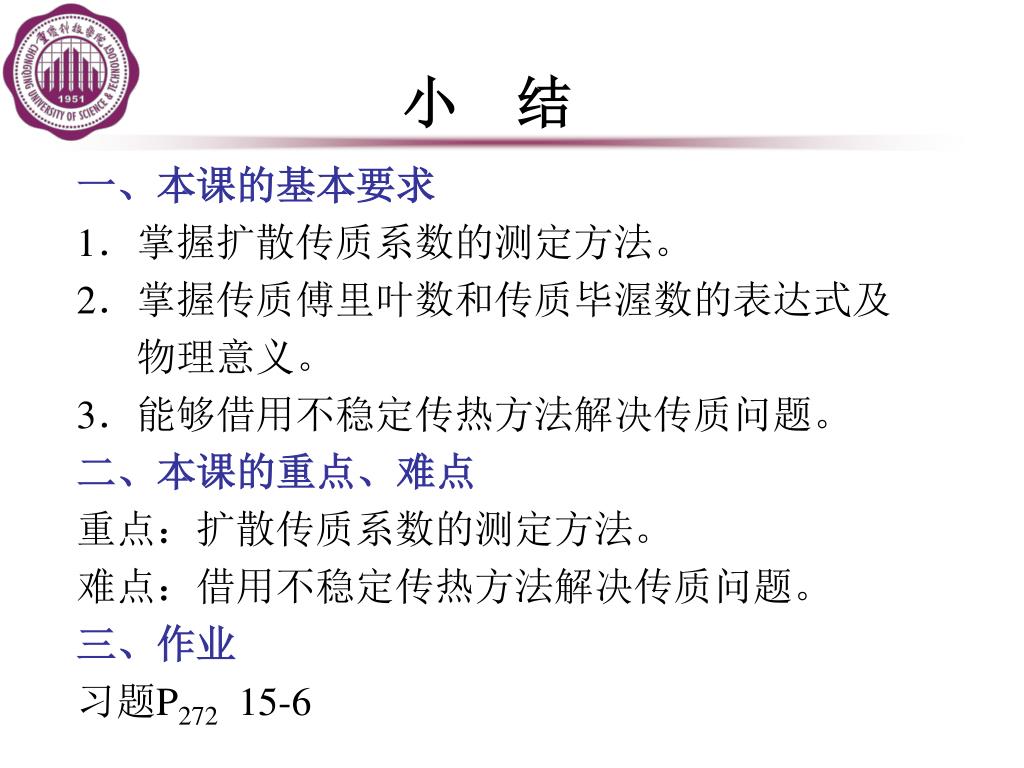

  9. 小　结 一、本课的基本要求 1．掌握扩散传质系数的测定方法。 2．掌握传质傅里叶数和传质毕渥数的表达式及 物理意义。 3．能够借用不稳定传热方法解决传质问题。 二、本课的重点、难点 重点：扩散传质系数的测定方法。 难点：借用不稳定传热方法解决传质问题。 三、作业 习题P272 15-6
