流式细胞术 Flow Cytometry

1. 流式细胞术 Flow Cytometry （FCM）

2. 什么是流式细胞仪 ●流式细胞仪实物 BD-Calibur BD FACSVantage

3. 一、  概述 1. 发展历史 • 1934 Moldavan • 1973 Steinkamp

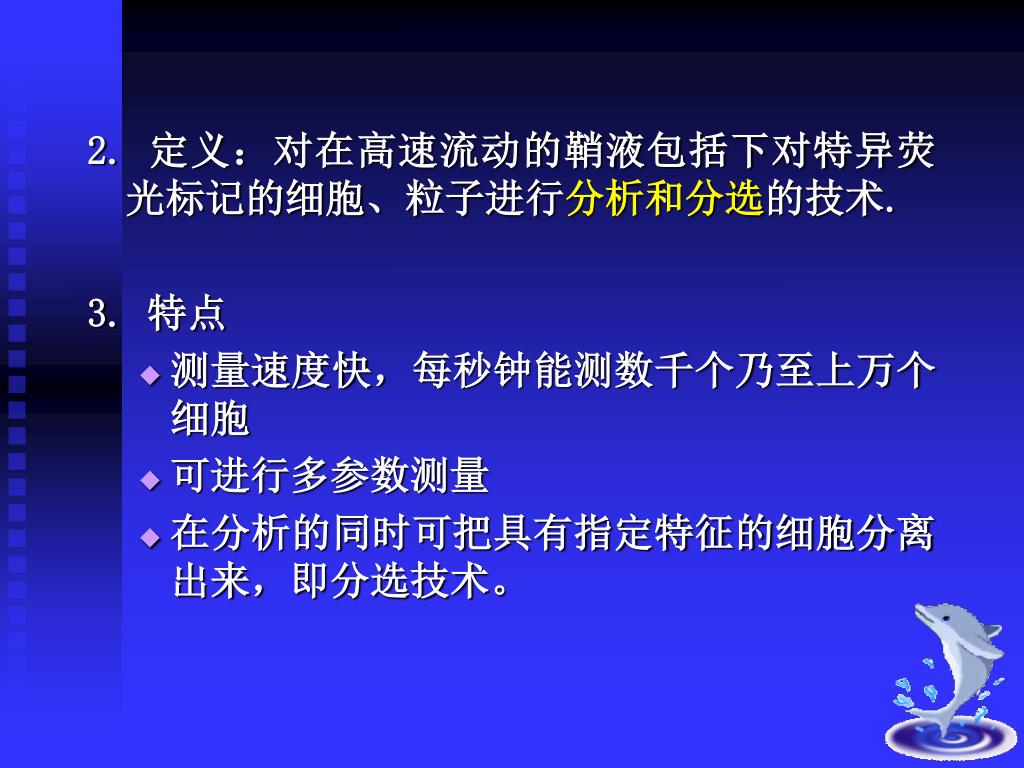

4. 2. 定义：对在高速流动的鞘液包括下对特异荧光标记的细胞、粒子进行分析和分选的技术. 3. 特点 • 测量速度快，每秒钟能测数千个乃至上万个细胞 • 可进行多参数测量 • 在分析的同时可把具有指定特征的细胞分离出来，即分选技术。

5. 4. 应用范围 凡是能被荧光素标记的细胞或颗粒都可用流式细胞仪检测。 前提这种荧光素能被流式细胞仪所配置的激光光源激发 在生物检测技术中流式细胞仪是不可多得的一机多用的仪器。

6. 二、流式细胞仪的工作原理和基本结构 待测细胞以单个细胞的悬液，经特异性荧光染料染色，放入样品管，吸入流动室。 流动室充满鞘液，作用：约束样品在喷嘴中心，防止样品靠近喷孔壁堵塞喷孔。细胞排成单列由喷嘴中心喷出，形成细胞液柱。 液柱与激光束相交，细胞上的荧光染料被激发产生荧光。 荧光信号变成电信号输出到计算机，软件分析。

8. 基本结构 • 流动室和液流系统； • 激光源和光学系统； • 光电管和检测系统； • 计算机和分析系统。

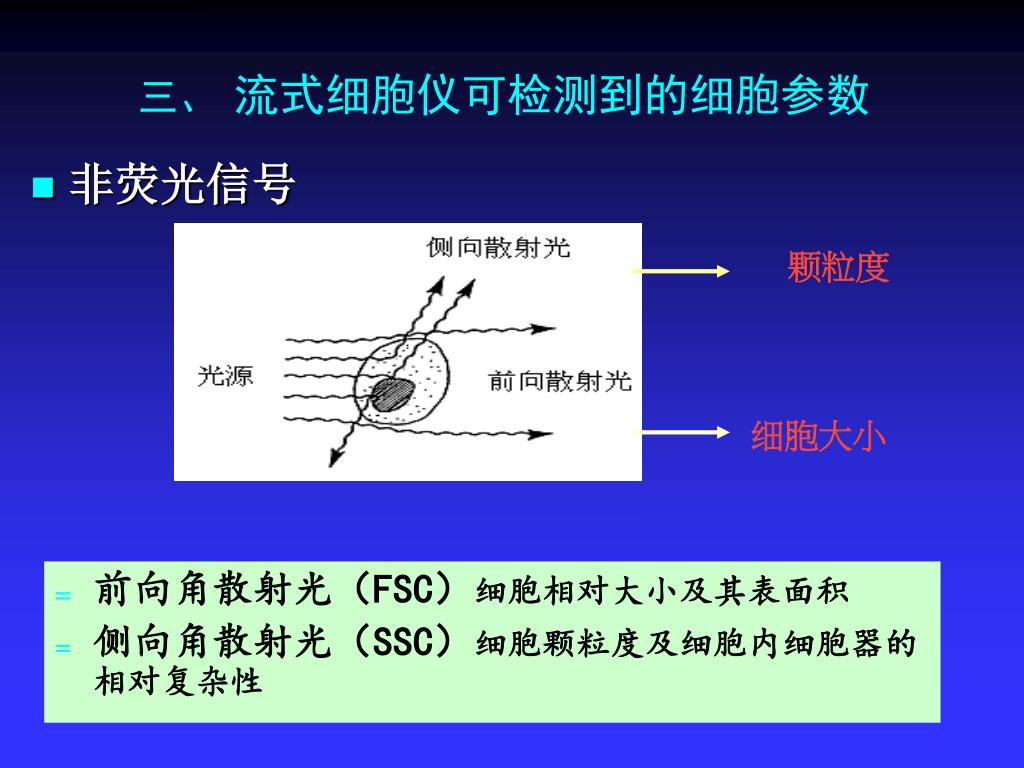

9. 三、流式细胞仪可检测到的细胞参数 • 非荧光信号 颗粒度 细胞大小 • 前向角散射光（FSC）细胞相对大小及其表面积 • 侧向角散射光（SSC）细胞颗粒度及细胞内细胞器的相对复杂性

10. 血液涂片

11. 外周全血细胞散射光双参数点图

12. 荧光强度（FL）：细胞上的荧光染料被激光激发后发射出的荧光，不同的荧光染料其发射波长不同。荧光强度（FL）：细胞上的荧光染料被激光激发后发射出的荧光，不同的荧光染料其发射波长不同。 • 有荧光标记的细胞与无荧光标记的区分开来（阴阳） • 高FL细胞与低FL细胞区分开来（强弱） • 一般的流式细胞仪只装有一个激光光源（488nm），可测出三个FL，即FL1、FL2、FL3，大型的流式细胞仪装有两个或三个激光光源（488nm、633nm和325nm），可测出6个FL。 • 荧光信号

13. 荧光染料被激发而发射的光信号。 定量染色 荧光信号大小 被标记组分含量的定量 多荧光标记胞内多种组分，实现多参数测量 • 荧光信号与细胞特性

14. 激光束 二色镜 1 2 3 侧向散射光，荧光 细胞 前向散射光 带通滤波片 光电倍增管 收集透镜 光信号收集 光信号分离，导向 各探测通道接收并转化为电信号。

15. 三 数据处理及流式报告 光信号 FSC SSC FL1 FL2 FL3 电信号 对数线性 线性线性对数 脉冲处理，模数转换 （面积，峰高，宽度） 记录数据，显示结果

16. 流式报告的图一般分为四种，即散点图、直方图、密度图和二维等高图等。最常用的为散点图和直方图。流式报告的图一般分为四种，即散点图、直方图、密度图和二维等高图等。最常用的为散点图和直方图。 • 几个概念： • %Gated：阳性细胞百分比。反映细胞群体中阳性细胞的数量。 • Mean：平均荧光强度，与被检测物质的表达量有关，在正态分布时一般用该值。 • Geo Mean：几何平均荧光强度，在阳性细胞为偏态分布时一般用该值。

17. 散点图 密度图 直方图 二维等高图 图 报告中常见的几种流式细胞图

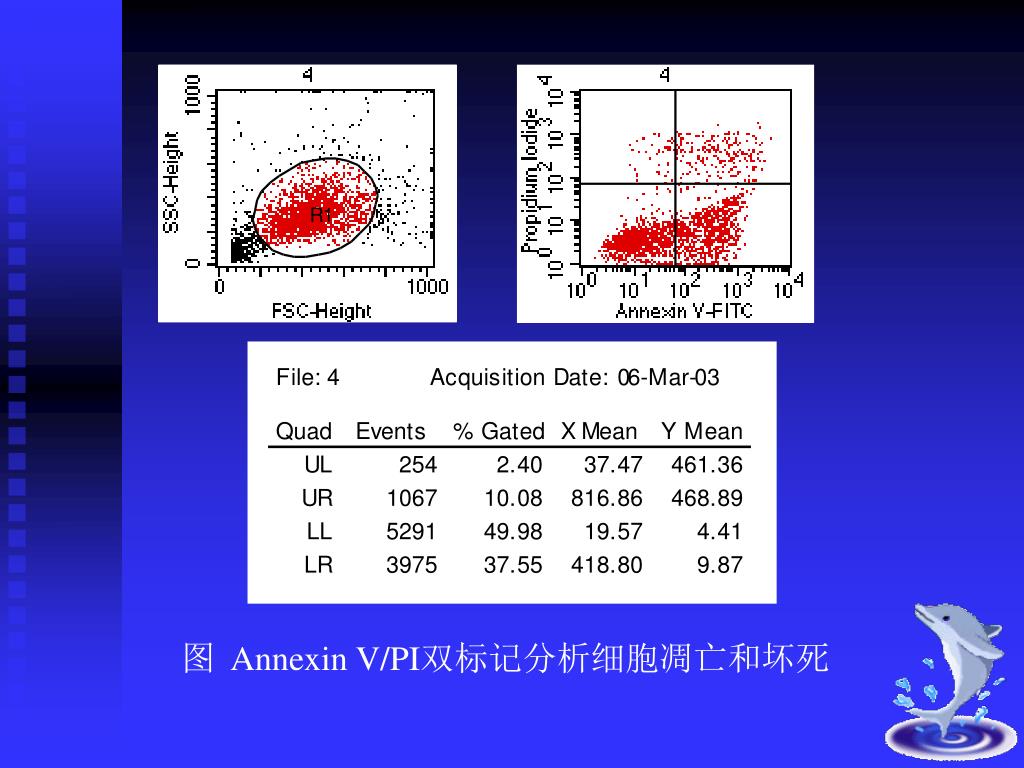

18. 图 Annexin V/PI双标记分析细胞凋亡和坏死

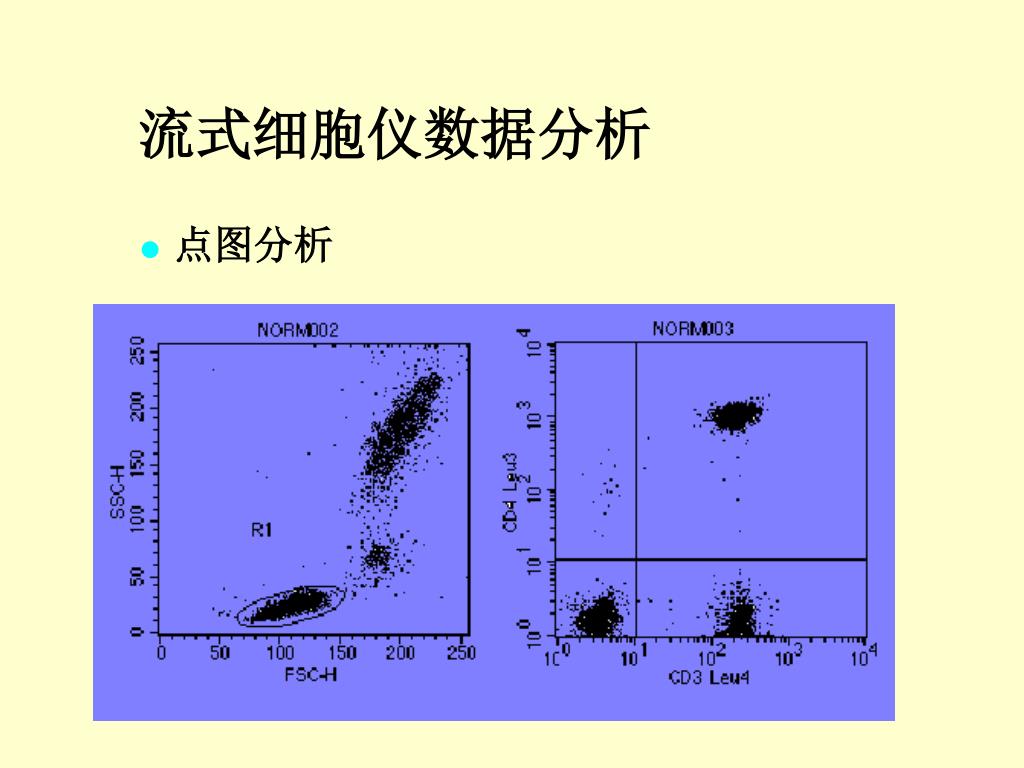

19. 流式细胞仪数据分析 • 点图分析

20. 流式细胞仪数据分析 • 直方图分析

21. 图中100～101（M1）为阴性细胞，101以上的（M2）为阳性细胞

22. 五、流式细胞术的应用 细胞功能 • 细胞表面/胞浆/核的特异性抗原 • 细胞活性 • 细胞内/外的细胞因子 • 激素结合位点、细胞受体 • 蛋白磷酸化 • pH值 • 钙离子浓度 • 细胞膜电位、线粒体膜电位 …… • 细胞结构 • 细胞大小 • 细胞颗粒度 • 细胞表面积 • 核浆比例 • DNA含量与细胞周期 • RNA含量 • 蛋白质含量 • ……

23. 一） 细胞DNA含量检测 细胞固定后用PI （Propidium iodide碘化丙啶），染色，因为PI特异性结合于细胞DNA，荧光强度与PI的结合量呈良好的线性关系，根据这个原理，可测出细胞的DNA含量。用于细胞周期、细胞倍体以及凋亡的检测。

25. 单参数直方图 图中2N代表G0/G1期细胞，4N代表G2/M期细胞，两者中间代表S期细胞。这是以2倍体和4倍体细胞为主的流式DNA图

26. G0 G1 G2 M 4N 2N DNA细胞周期分析 DNA分析 M G0 G2 G1 细胞数量 s s 细胞周期 DNA含量 800 1000 200 400 600

28. 肿瘤组织中的各种DNA倍体 2倍体 异倍体 4倍体

29. 含量与凋亡关系 • DNA亚G1峰的检测：利用PI染色，检测具有亚G1期DNA含量的细胞比例，代表凋亡细胞数。 • 凋亡过程中，细胞内核酸酶的释放，将DNA降解，分解成小的片段，在标本制备中的固定处理时，细胞膜的完整性被破坏，使细胞内降解的DNA片段从细胞内流出，造成总体DNA含量减少，成为亚2倍体。

32. 二）肿瘤诊断与抗肿瘤药物研究

33. 1. 肿瘤诊断 • DNA异倍体的出现是癌变的一个重要标志 • 细胞的增殖能力的大小也可反映肿瘤的生物学特征 • 利用流式细胞仪进行细胞周期分析和DNA倍性分析，辅助肿瘤诊断，包括监测癌前病变、肿瘤的早期诊断和肿瘤细胞学诊断。

34. 肿瘤组织中的各种DNA倍体 2倍体 异倍体 4倍体

36. 2. 凋亡研究 • 在G0/G1峰前出现一个亚二倍体峰，即凋亡峰。 • 检测调亡，可进行抗肿瘤药物研究和某些因素对细胞的损伤机理的研究。

38. Annexin V Assay

39. 图 Annexin V/PI双标记分析细胞凋亡和坏死

40. Date acquired: 14-Jan-03 File: 7Gy 4hr.001 Source: dongbo DIPLOID: 100.00 % Dip G0-G1: 73.12 % at 48.16 Dip G2-M: 9.59 % at 96.33 Dip S: 17.29 % G2/G1: 2.00 Dip %CV: 6.04 Apoptosis: 13.66 % Mean: 27.48 图 FCM测试细胞周 期分布和凋亡

41. 根据凋亡细胞的特点来检测 • 在形态上，早期细胞核固缩，染色体边集在核膜内侧显新月体形、核碎裂；细胞浆和细胞器密度增高、细胞体积变小；细胞膜皱折卷曲，但早期细胞膜的完整性未受到破坏 • 凋亡细胞的FSC ？SSC ？ • 细胞坏死时，细胞肿胀，FSC ？，SSC ？

42. 三）淋巴细胞分类 • CD3(T细胞，CD4、CD8))、CD19（B细胞）、CD16、CD56（NK细胞），原发性或继发性免疫缺陷病、自身免疫性疾病、淋巴细胞增殖病、肿瘤疗效观察与预后判断、移植免疫检测等。

45. 流式细胞术检测细胞表型

46. 四）白血病的免疫分型 流式细胞术白血病免疫分型是利用荧光素标记的单克隆抗体作分子探针，多参数分析白血病细胞的免疫表型，了解被测白血病细胞所属细胞系列及其分化程度。 FCM分析白血病免疫表型, 快速、特异、准确，重复性好，能区分细胞起源、划分其分化发育阶段等，对白血病的诊断与分型、治疗方案选择与预后判断、发病机理研究等有重要价值。

47. 五） 细胞内蛋白的分析： • 细胞破膜后将细胞内某一蛋白成分进行荧光标记，用流式细胞仪进行测量分析，同表型分析一样，可以测量出这种阳性细胞的数量和这种蛋白的相对含量。荧光探针多为FITC。

48. 荧光信号 • 使用不同荧光标记的单克隆抗体染色，做多色分析 • 荧光信号的强弱，反映了细胞抗原的表达含量

49. 荧光样本制备 双色直接染色

50. 端粒（荧光蛋白）
