  1. 第十章 仓储管理中的信息技术应用 商外部 张嘉安

  2. 10.1 条码技术

  3. 条码实例

  4. 一、条码基础 • 条码的概念 • 条码（Bar Code）由一组规则排列的条、空及对应字符组成的标记，用以表示一定的信息。 • 条码系统（Bar Code System）由条码符号设计、制作及扫描阅读组成的自动识别系统。

  5. RFID技术正式向条形码扫描技术“挑战 RFID(射频识别)库存跟踪系统是指将RFID标签贴在托盘、包装箱或元器件上，进行元器件规格、序列号等信息的自动存储和传递。RFID标签能将信息传递给10英尺范围内的射频读卡机上，使仓库和车间不再需要使用手持条形码读卡器对元器件和在制品进行逐个扫描条码，这在一定程度上减少了遗漏的发生，并大幅提高了工作效率。

  6. 条码的分类 • 条码按照不同的分类方法，不同的编码规则可以分成许多种，最新资料显示，现在已知的世界上正在使用的条码就有250 种之多。 • 按条码的长度来分，可分为定长和非定长条码； • 按排列方式分，可分为连续型和非连续型条码； • 从校验方式分，又可分为自校验和非自校验型条码等 • 按储存方式，条码可分为一维条码、二维条码和复合条码

  7. 符号表示技术 • 目前较常用的一维条码码制有 • EAN商品条码、UPC商品条码、25条码、交插25条码、库德巴码、39条码、UCC/EAN-128条码等。 • 较常用的二维条码码制有 • PDF417码、QR Code码等。

  8. UCC/EAN-128条码

  9. CODE 39 条码 库德巴条码 Code 93 条码

  10. QR Code 二维条码 PDF417 二维条码

  11. EAN/UCC-13代码 • EAN/UCC-13代码由13位数字组成。不同国家（地区）的条码组织对13位代码的结构有不同的划分。在中国大陆，EAN/UCC-13代码分为三种结构，每种代码结构由三部分组成。

  12. EAN/UCC-13代码 • 1.前缀码：前缀码由2～3位数字（X13X12或X13X12X11）组成，是EAN分配给国家（或地区）编码组织的代码。前缀码由EAN统一分配和管理，截至2003年7月，全球共有101个国家(或地区)编码组织代表103个国家(或地区)加入EAN International,成为EAN的成员组织。 。

  13. EAN/UCC-13代码 • 在中国大陆: • 当X13X12X11为690、691时，EAN/UCC-13代码采用结构一； • 当X13X12X11为692、693时，采用结构二。 • 694、695暂未启用（现在已启用），是否采用结构三视发展待定。

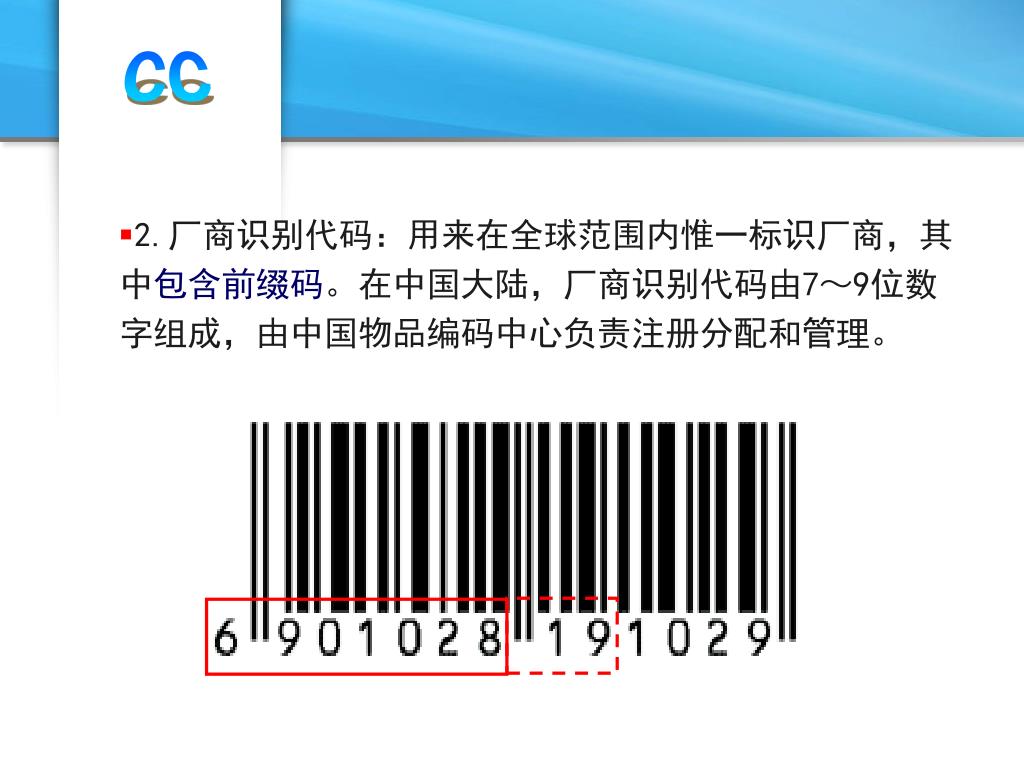

  14. 2.厂商识别代码：用来在全球范围内惟一标识厂商，其中包含前缀码。在中国大陆，厂商识别代码由7～9位数字组成，由中国物品编码中心负责注册分配和管理。2.厂商识别代码：用来在全球范围内惟一标识厂商，其中包含前缀码。在中国大陆，厂商识别代码由7～9位数字组成，由中国物品编码中心负责注册分配和管理。

  15. 4．校验码：

  16. 4．校验码：商品条码是商品标识代码的载体，由于条码的设计、印刷的缺陷，以及识读时光电转换环节存在一定程度的误差，为了保证条码识读设备在读取商品条码时的可靠性，我们在商品标识代码和商品条码中设置校验码。校验码为1位数字，用来校验编码X13～X2的正确性。校验码是根据X13～X2的数值按一定的数学算法计算而得。厂商在对商品项目编码时，不必计算校验码的值，该值由制作条码原版胶片或直接打印条码符号的设备自动生成。

  17. 校验码的计算步骤如下：(1) 包括校验码在内，由右至左编制代码位置序号（校验码的代码位置序号为1）。(2) 从代码位置序号2开始，所有偶数位的数字代码求和。(3) 将步骤2的和乘以3。(4) 从代码位置序号3开始，所有奇数位的数字代码求和。(5) 将步骤3与步骤4的结果相加。(6) 用大于或等于步骤5所得结果且为10的最小整数倍的数减去步骤5所得结果，其差即为所求校验码。

  18. 例题：计算条码690123456789C的校验码 位置 13 12 11 10 9 8 7 6 5 4 3 2 1 6 9 0 1 2 3 4 5 6 7 8 9C 代码

  19. 690102819102C C=9

  20. EAN/UCC-8代码 • EAN/UCC-8代码是EAN/UCC-13代码的一种补充，用于标识小型商品。它由8位数字组成。 • 可以看出，EAN/UCC-8的代码结构中没有厂商识别代码。 • EAN/UCC-8的商品项目识别代码由7位数字组成。在中国大陆，X8X7X6为前缀码。前缀码与校验码的含义与EAN/UCC-13相同。 • 计算校验码时只需在EAN/UCC-8代码前添加5个“0”，然后按照EAN/UCC-13代码中的校验位计算即可。

  21. 计算EAN/UCC-8代码6901234的校验位 13 12 11 10 9 8 7 6 5 4 3 2 1 位置 代码 0000 0 6 9 0 1 2 3 4X Step1: 4+2+0+6=12 Step2：12×3=36 Step3: 3+1+9=13 Step4: 13+36=49 Step5: 50-49=1 Stop: X=1

  22. UCC-12代码 • UCC-12代码可以用UPC-A商品条码和UPC-E商品条码的符号表示。 • UPC-A是UCC-12代码的条码符号表示，UPC-E则是在特定条件下将12位的UCC-12消“0”后得到的8位代码的UCC-12符号表示。 • 需要指出的是，通常情况下，不选用UPC商品条码。当产品出口到北美地区并且客户指定时，才申请使用UPC商品条码。中国厂商如需申请UPC商品条码，须经中国物品编码中心统一办理。

  23. UPC-A商品条码的代码结构UPC-A商品条码所表示的UCC-12代码由12位（最左边加0可视为13位）数字组成，其结构如下：（1）厂商识别代码UPC-A商品条码的代码结构UPC-A商品条码所表示的UCC-12代码由12位（最左边加0可视为13位）数字组成，其结构如下：（1）厂商识别代码 厂商识别代码是美国统一代码委员会UCC分配给厂商的代码，由左起6～10位数字组成。其中，X12为系统字符，其应用规则见下表。

  24. UCC起初只分配6位定长的厂商识别代码，为了充分利用编码容量，2000年开始，根据厂商对未来产品种类的预测，分配6～10位可变长度的厂商识别代码。UCC起初只分配6位定长的厂商识别代码，为了充分利用编码容量，2000年开始，根据厂商对未来产品种类的预测，分配6～10位可变长度的厂商识别代码。 • 系统字符0、6、7用于一般商品，通常为6位厂商识别代码； • 系统字符2、3、4、5的厂商识别代码用于特定领域（2、4、5用于内部管理）的商品； • 系统字符8用于非定长的厂商识别代码的分配，其厂商识别代码位数如下所示： 80： 6位 84： 7位81： 8位 85： 9位82： 6位 86： 10位83： 8位

  25. （2）商品项目代码由厂商编码 • 由1～5位数字组成，编码方法与EAN/UCC-13相同。 • （3）校验码 • 校验码为1位数字。在UCC-12最左边加0即视为13位代码，计算方法与EAN/UCC-13代码相同。

  26. UPC-E商品条码的代码结构UPC-E商品条码所表示的UCC-12代码由8位数字（X8～X1）组成，是将系统字符为“0”的UCC-12代码进行消零压缩所得，消零压缩方法见表3-6。UPC-E商品条码的代码结构UPC-E商品条码所表示的UCC-12代码由8位数字（X8～X1）组成，是将系统字符为“0”的UCC-12代码进行消零压缩所得，消零压缩方法见表3-6。 • 其中，X8～X2为商品项目代码；X8为系统字符，取值为0；X1为校验码，校验码为消零压缩前UCC-12的校验码。

  27. 只有以“0”打头的厂商识别代码的厂商，在确实需要时才能使用UPC-E商品条码。只有以“0”打头的厂商识别代码的厂商，在确实需要时才能使用UPC-E商品条码。 • 需要特别说明的是，在识读设备读取UPC-E商品条码时，由条码识读软件或应用软件把压缩的8位标识代码按表中所示的逆算法还原成全长度的UCC-12代码。条码系统的数据库中不存在UPC-E表示的8位数字代码。

  28. 示例：设某编码系统字符为“0”，厂商识别代码为012300，商品项目代码为00064，将其压缩后用UPC-E的代码表示。查表3-6，由于厂商识别代码是以“300”结尾，首先取厂商识别代码的前三位数字“123”，后跟商品项目代码的后两位数字“64”，再其后是“3”。计算压缩前12位代码的校验字符的校验字符为“2”。因此，UPC-E的代码为：01236432。示例：设某编码系统字符为“0”，厂商识别代码为012300，商品项目代码为00064，将其压缩后用UPC-E的代码表示。查表3-6，由于厂商识别代码是以“300”结尾，首先取厂商识别代码的前三位数字“123”，后跟商品项目代码的后两位数字“64”，再其后是“3”。计算压缩前12位代码的校验字符的校验字符为“2”。因此，UPC-E的代码为：01236432。 • 再例：厂商识别代码为012340，商品项目代码为00002，将其压缩后用UPC-E的代码表示。 • UPC-E的代码为：01234248

  29. 交插25条码 • 交插25码是在25条码基础上发展起来的，Intermec公司72年发明。 • 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的双向条码。它的字符集为数字字符0～9。下图是表示“3185”的交插25条码的结构。 • 条码符号从左到右，表示奇数位数字符的条码数据符由条组成，表示偶数位数字符的条码数据符由空组成。组成条码符号的条码字符个数为偶数。当条码字符所表示的字符个数为奇数时，应在字符串左端添加“0”。

  30. 39条码 • 39条码（code 39）是1975年由美国的Intermec公司研制的一种条码，它能够对数字、英文字母及其他字符等44个字符进行编码。还由于它具有自检验功能，使得39条码具有误读率低等优点。目前广泛应用在汽车行业、材料管理、经济管理、医疗卫生和邮政、储运单元等领域。 • 我国于1991年制定了39条码标准（GB/T 12908-2002），推荐在运输、仓储、工业生产线、图书情报、医疗卫生等领域应用39条码。 • 39条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。

  31. 39条码符号特征 • 39条码的每一个条码字符由9个单元组成（5个条单元和4个空单元），其中3个单元是宽单元（用二进制的“1”表示），其余是窄单元（用二进制的“0”表示），故称之为“39条码”。 • 39条码可编码的字符集包括：A～Z和0～9的所有数字字母；特殊字符： 空格 $ % + - · /；*（起始符/终止符）。 • 每个条码字符共9个单元，其中有3 个宽单元和6个窄单元，共包括5个条和4个空；非数据字符等于两个符号字符。

  32. 库德巴条码 • 库德巴条码是1972年研制出来的，它广泛应用于医疗卫生和图书馆行业，也用于邮政快件上。美国输血协会还将库德巴条码规定为血袋标识的代码，以确保操作准确，保护人类生命安全。 • 我国于1991年研究制定了库德巴条码国家标准（GB/T12909-1991）。 • 库德巴条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。 • 库德巴条码的每一个字符由7个单元组成（4个条单元和3个空单元），其中2个或3个是宽单元（用二进制“1”表示 ），其余是窄单元（用二进制“0”表示）。

  33. 库德巴条码字符集包括： • 数字字符 0～9（10个数字）； • 英文字母 A～D（4个字母）； • 特殊字符 -（减号） $（美元符号） ：（冒号）/（斜杠）·（圆点） +（加号）

  34. 库德巴条码字符集中的字母A、B、C、D只用于起始字符和终止字符，其选择可任意组合。当A、B、C、D用作终止字符时，亦可分别用T、N、#、E来代替。

  35. 25条码 交插25条码 39条码 试试你的眼力，有哪几种？？？

  36. 二、条码技术在仓储管理中的应用 • 条码技术在物流领域中具体应用主要有以下方面： • 商品自动分拣系统的自动设定装置 • 单据信息（如提货单、发运单等）的输入 • 仓储商品的盘存系统 • 自动化立体仓库的自动管理系统 • 车辆通过登录系统 • 集装箱及商品的跟踪系统 • 物料搬运系统

  37. 三、条码的识别设备

  38. 三、条码的识别设备 • 条码识读设备从扫描方式上可分为接触和非接触两种条码扫描器。 • 接触式识读设备包括光笔与卡槽式条码扫描器； • 非接触式识读设备包括CCD扫描器、激光扫描器。

  39. 从操作方式上可分为手持式和固定式两种条码扫描器。

  40. 扫描光笔 按识读码制的能力来分类 • 条码扫描设备从原理上可分为光笔、CCD、激光和拍摄四类条码扫描器。

  41. 光笔与卡槽式条码扫描器只能识读一维条码。 • 激光条码扫描器只能识读行排式二维码（如PDF417码）和一维码。 • 图像式条码识读器可以识读常用的一维条码，还能识读行排式和矩阵式的二维条码。

  42. 全悬式全向 激光扫描器 从扫描方向来分 • 条码扫描设备从扫描方向上可分为单向和全向条码扫描器。其中全向条码扫描器又分为平台式和悬挂式。

  43. 便携式数据采集器 • 便携式数据采集终端（PDT）又称手持终端(HT)。 • 便携式数据采集器是集激光扫描、汉字显示、数据采集、数据处理、数据通讯等功能于一体的高科技产品。 • 便携式数据采集器又分为数据采集型、数据管理型两种。

  44. 条码的特点 • 简单、易于制作、可印刷，被称为“可印刷的计算机语言” • 采集信息量大 • 可靠性高 • 设备结构简单、成本低 • 灵活、实用 • 自由度大

  45. 10.2 EDI技术

  46. EDI的基本概念 • EDI是英文Electronic Data Interchange缩写，中文可译为“电子数据互换”。它是一种在公司之间传输订单、发票等作业文件的电子化手段。 • 国际标准化组织（ISO）将EDI描述成“将贸易（商业）或行政事务处处理按照一个共认的标准变成结构化的事务处理或信息数据格式，从计算机到计算机的电子传输”。

  47. ITU-T（原CCITT）将EDI定义为“从计算机到计算机之间的结构化的事务数据互换”。又由于使用EDI可以减少甚至消除贸易过程中的纸面文件，因此EDI又被人们通俗地称为“无纸贸易”。ITU-T（原CCITT）将EDI定义为“从计算机到计算机之间的结构化的事务数据互换”。又由于使用EDI可以减少甚至消除贸易过程中的纸面文件，因此EDI又被人们通俗地称为“无纸贸易”。

  48. EDI的特点 单据格式化、报文标准化、处理自动化、软件结构化、 运作规范化
