  1. Предполагаемый сценарий миссии «Венера» В.А. Воронцов, М.Б. Мартынов, А.В. Симонов, И.В. Ломакин

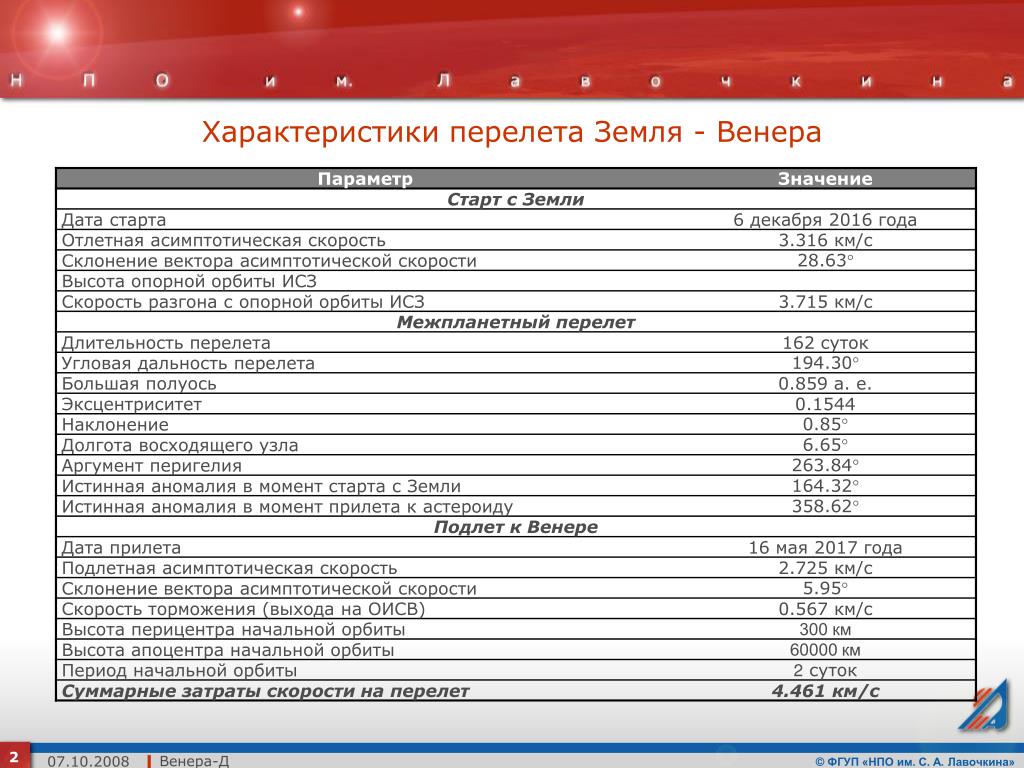

  2. Характеристики перелета Земля - Венера Венера-Д

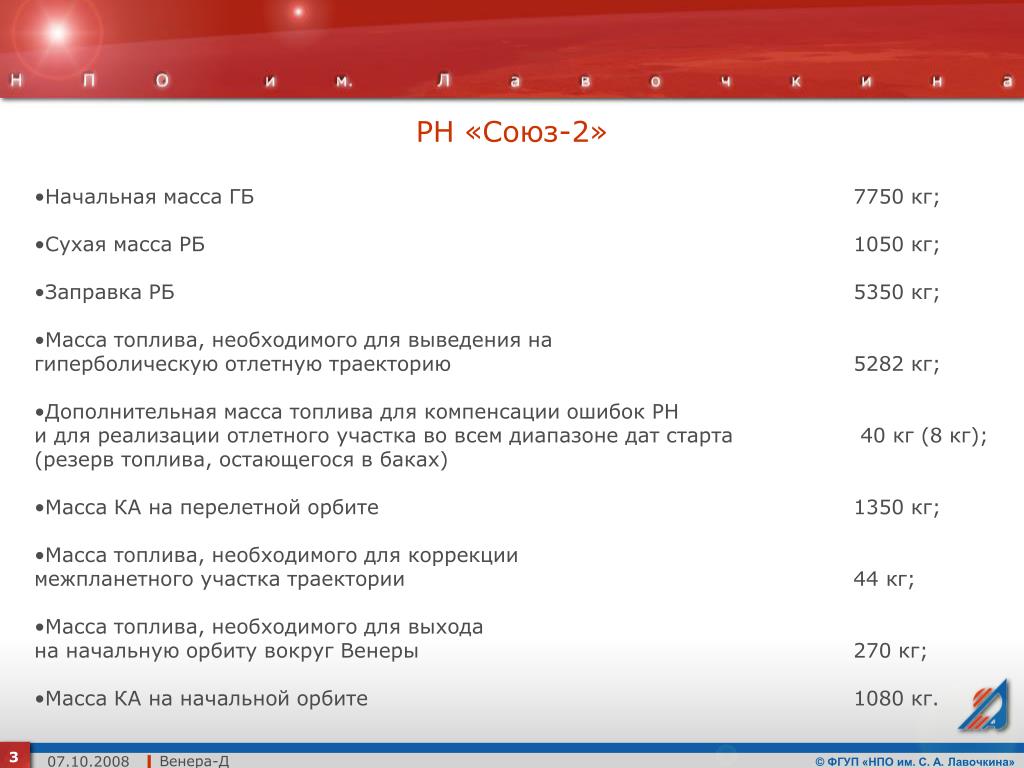

  3. РН «Союз-2» • Начальная масса ГБ 7750 кг; • Сухая масса РБ 1050 кг; • Заправка РБ 5350 кг; • Масса топлива, необходимого для выведения на гиперболическую отлетную траекторию 5282 кг; • Дополнительная масса топлива для компенсации ошибок РН • и для реализации отлетного участка во всем диапазоне дат старта 40 кг (8 кг); • (резерв топлива, остающегося в баках) • Масса КА на перелетной орбите 1350 кг; • Масса топлива, необходимого для коррекции • межпланетного участка траектории 44 кг; • Масса топлива, необходимого для выхода на начальную орбиту вокруг Венеры 270 кг; • Масса КА на начальной орбите 1080 кг. Венера-Д

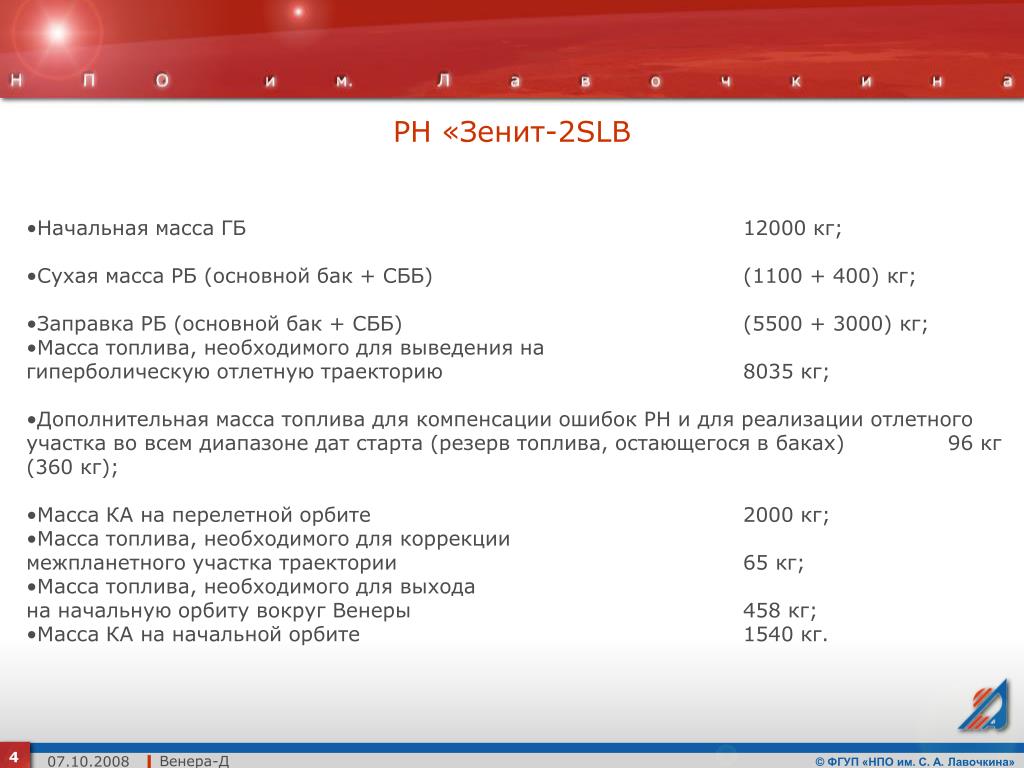

  4. РН «Зенит-2SLB • Начальная масса ГБ 12000 кг; • Сухая масса РБ (основной бак + СББ) (1100 + 400) кг; • Заправка РБ (основной бак + СББ) (5500 + 3000) кг; • Масса топлива, необходимого для выведения на гиперболическую отлетную траекторию 8035 кг; • Дополнительная масса топлива для компенсации ошибок РН и для реализации отлетного участка во всем диапазоне дат старта (резерв топлива, остающегося в баках) 96 кг (360 кг); • Масса КА на перелетной орбите 2000 кг; • Масса топлива, необходимого для коррекции • межпланетного участка траектории 65 кг; • Масса топлива, необходимого для выхода на начальную орбиту вокруг Венеры 458 кг; • Масса КА на начальной орбите 1540 кг. Венера-Д

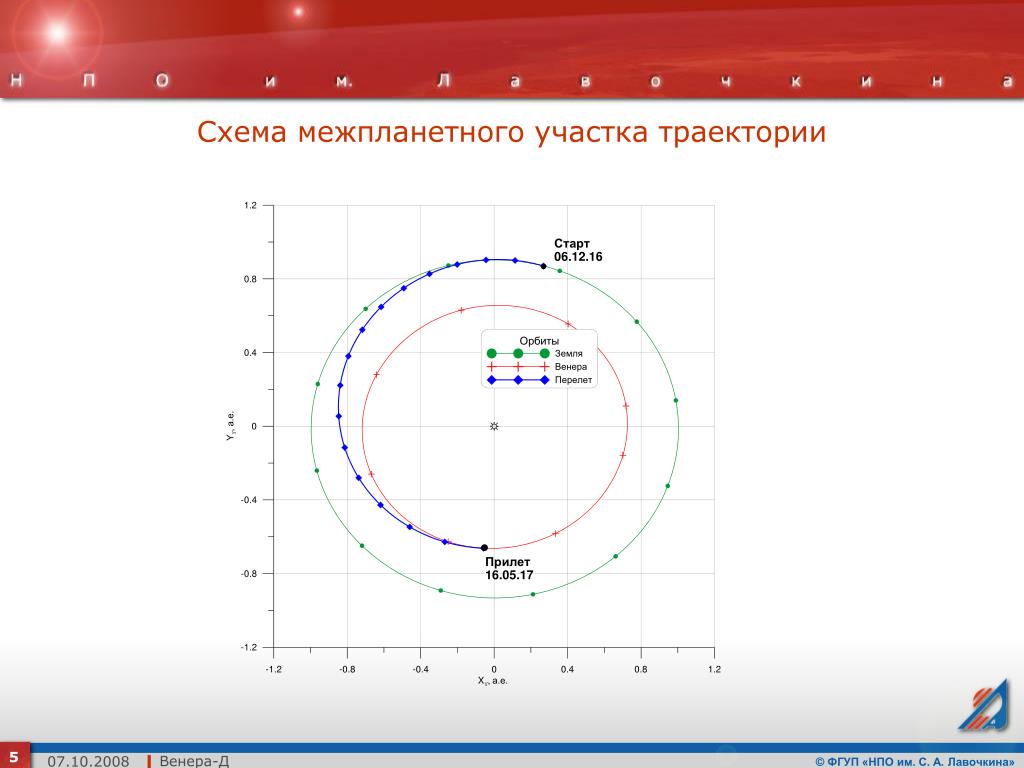

  5. Схема межпланетного участка траектории Венера-Д

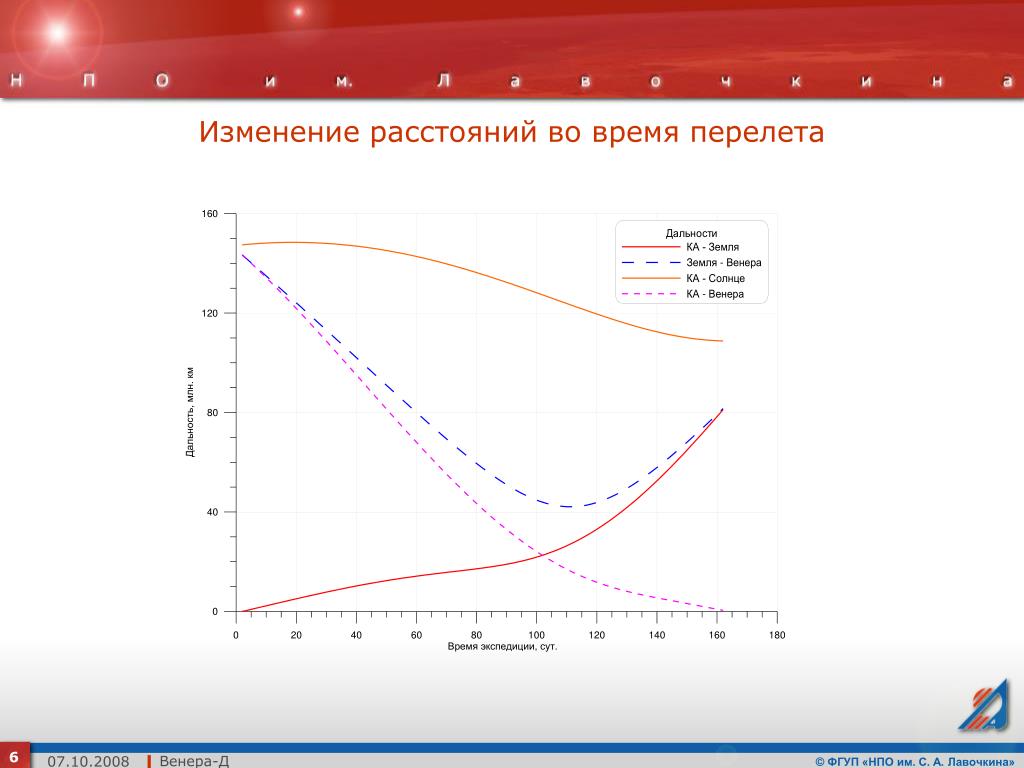

  6. Изменение расстояний во время перелета Венера-Д

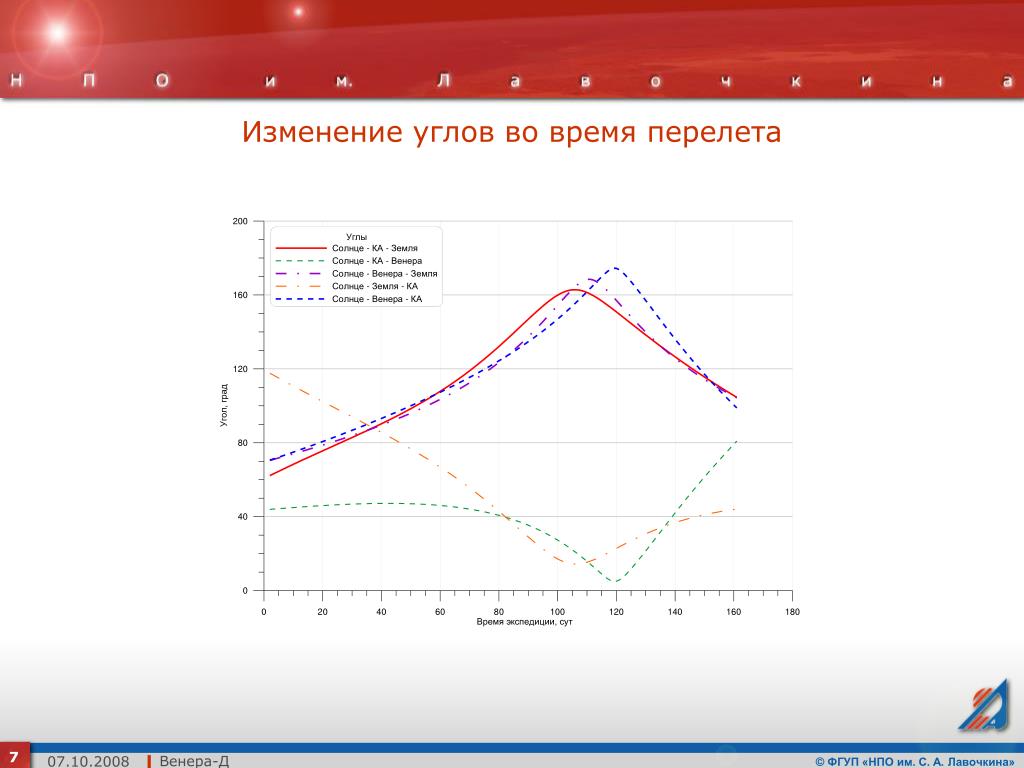

  7. Изменение углов во время перелета Венера-Д

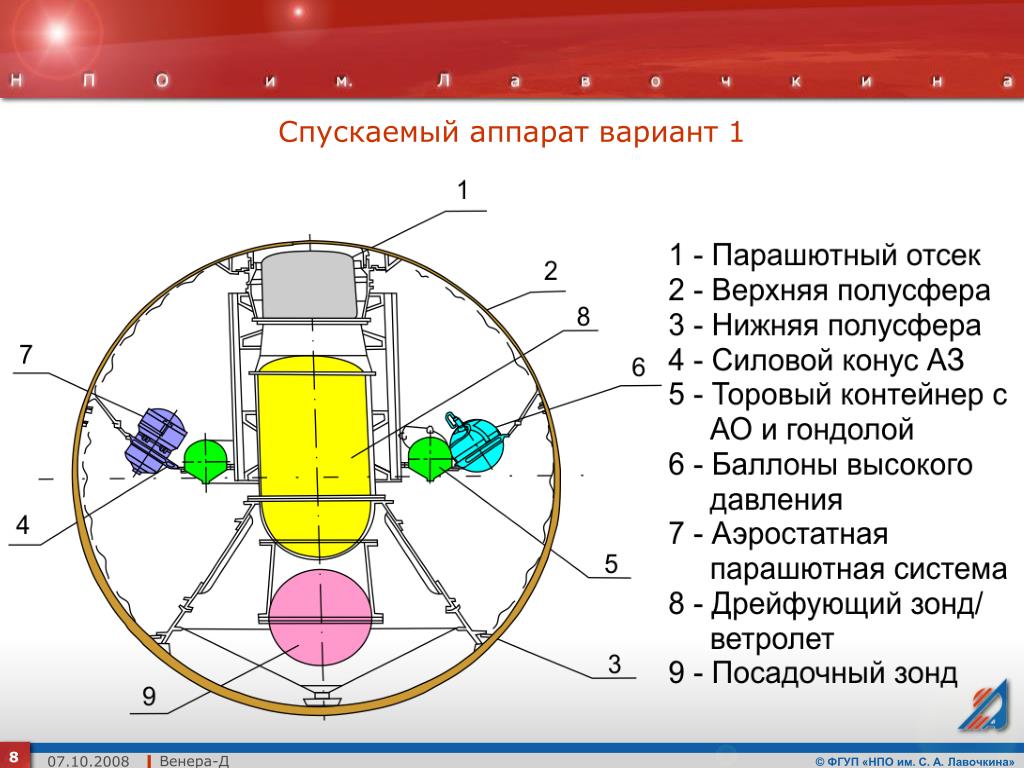

  8. Спускаемый аппарат вариант 1 Венера-Д

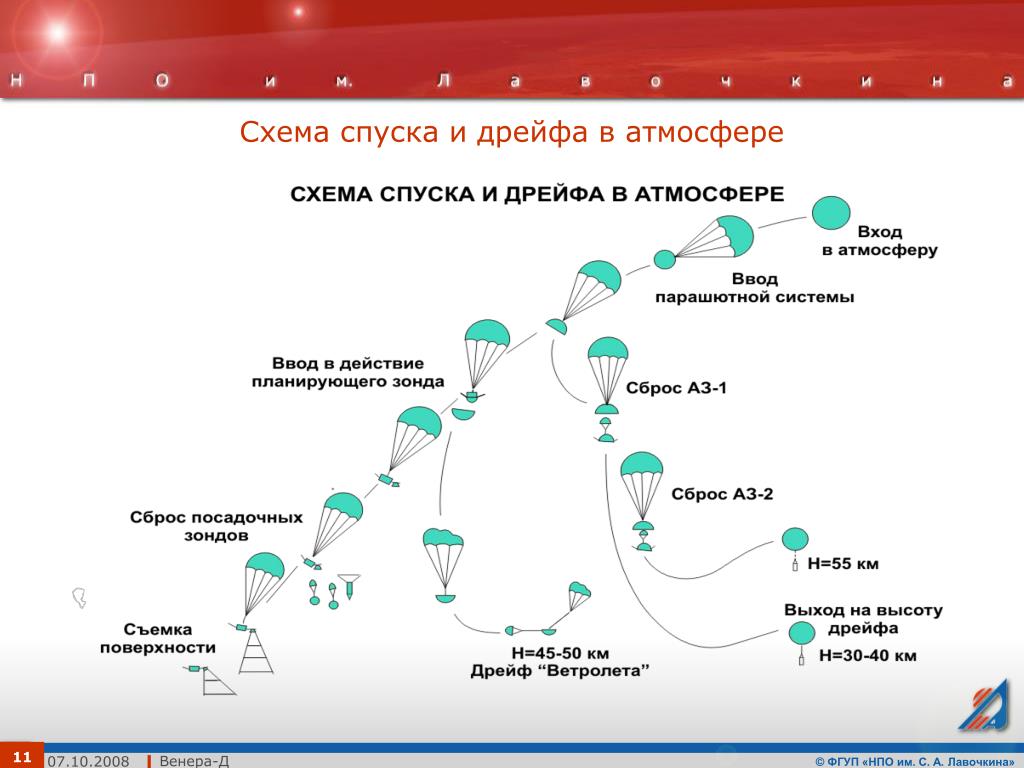

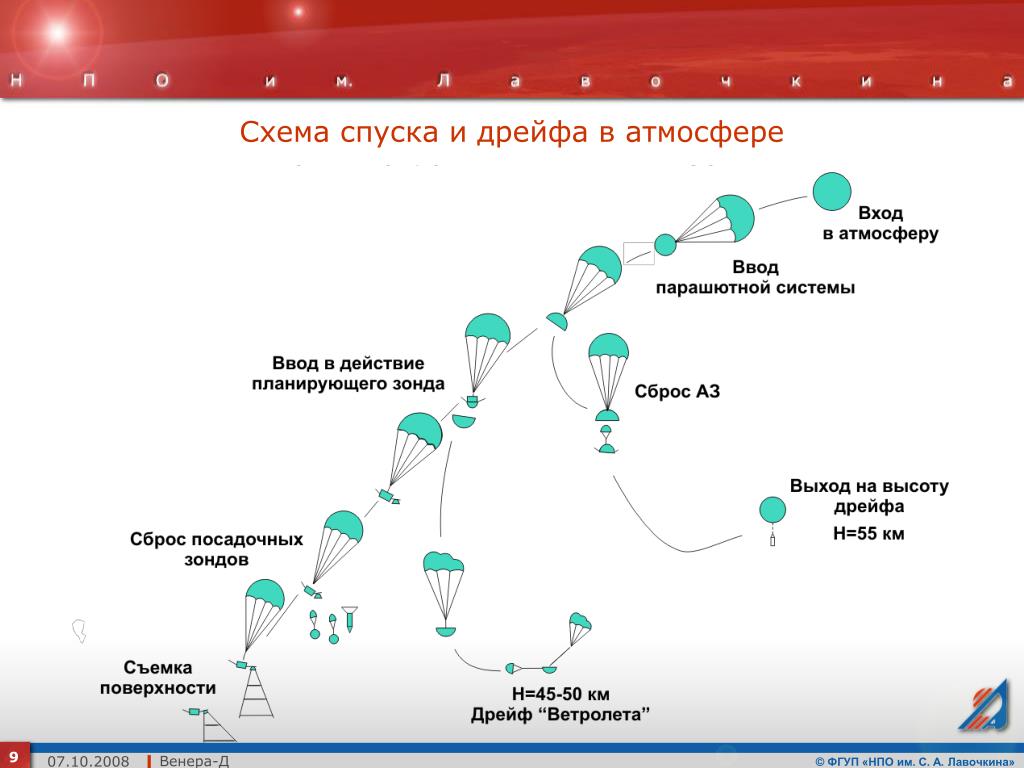

  9. Схема спуска и дрейфа в атмосфере Венера-Д

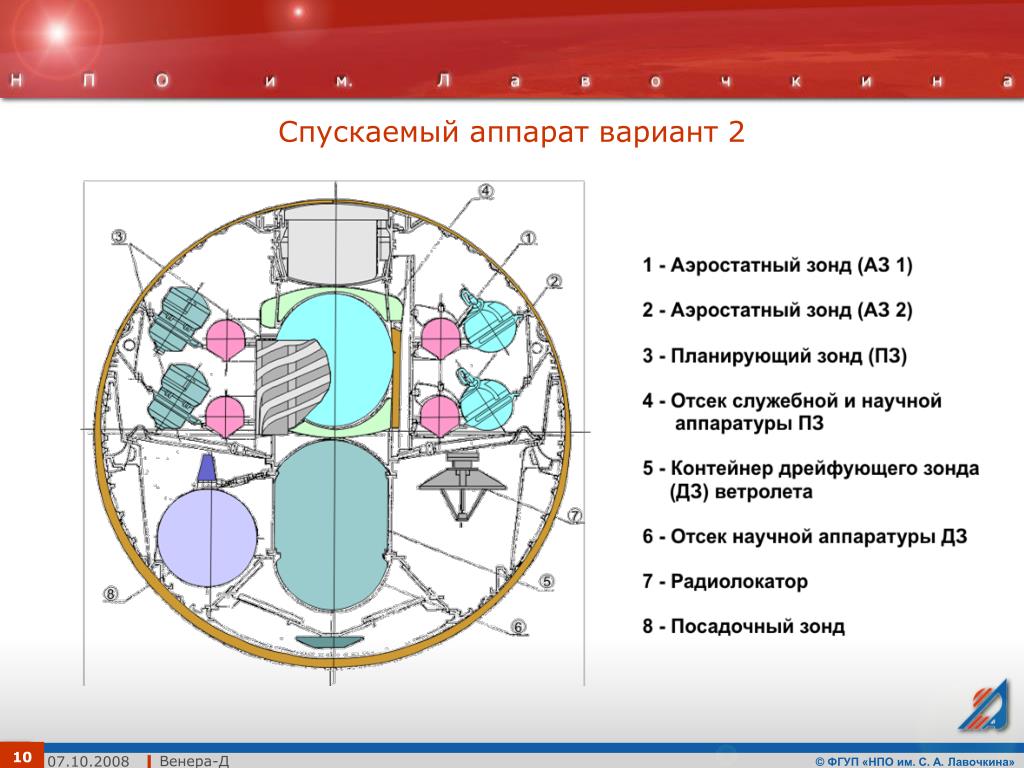

  10. Спускаемый аппарат вариант 2 Венера-Д

  11. Схема спуска и дрейфа в атмосфере Венера-Д

  12. Дрейфующие в атмосфере Венеры зонды • Аэростатный зонд, действующий на высоте 55 км (время активного существования 4 сут, масса научной аппаратуры около 5 кг); • Аэростатный зонд, дрейфующий на высоте 30-40 км (время активного существования 4 сут, масса научной аппаратуры около 5 кг); • Планирующий зонд с большим временем активного существования (~ I мес) и массой научной аппаратуры не менее 20 кг, высота полета 45-50 км. 12

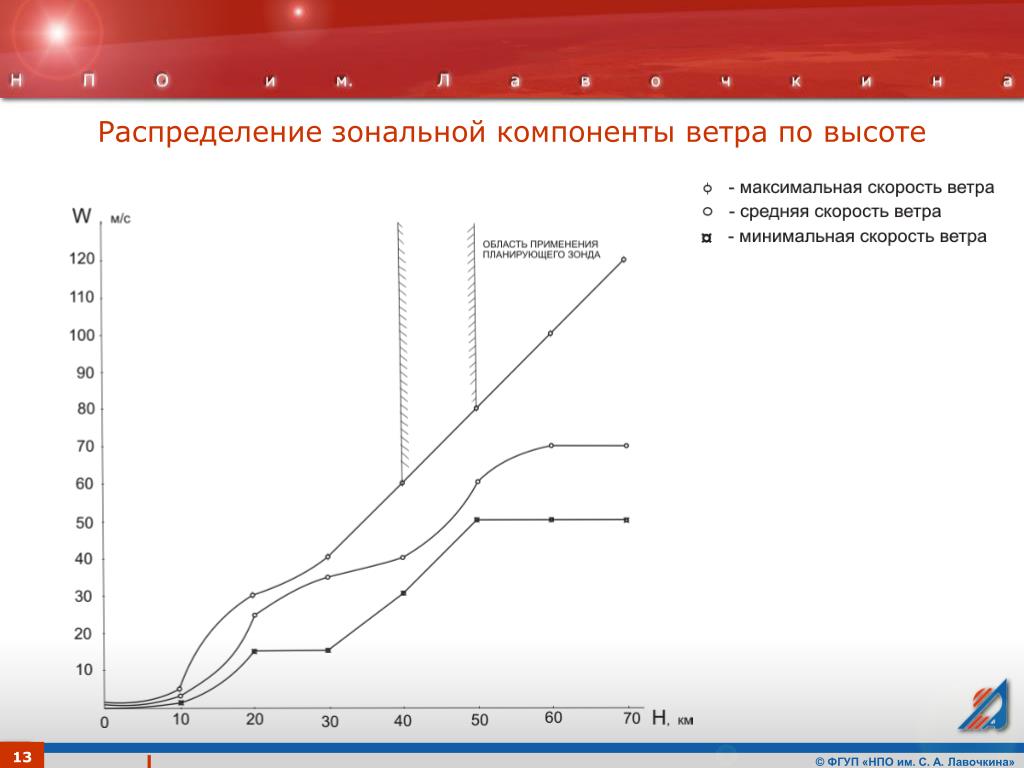

  13. Распределение зональной компоненты ветра по высоте 13

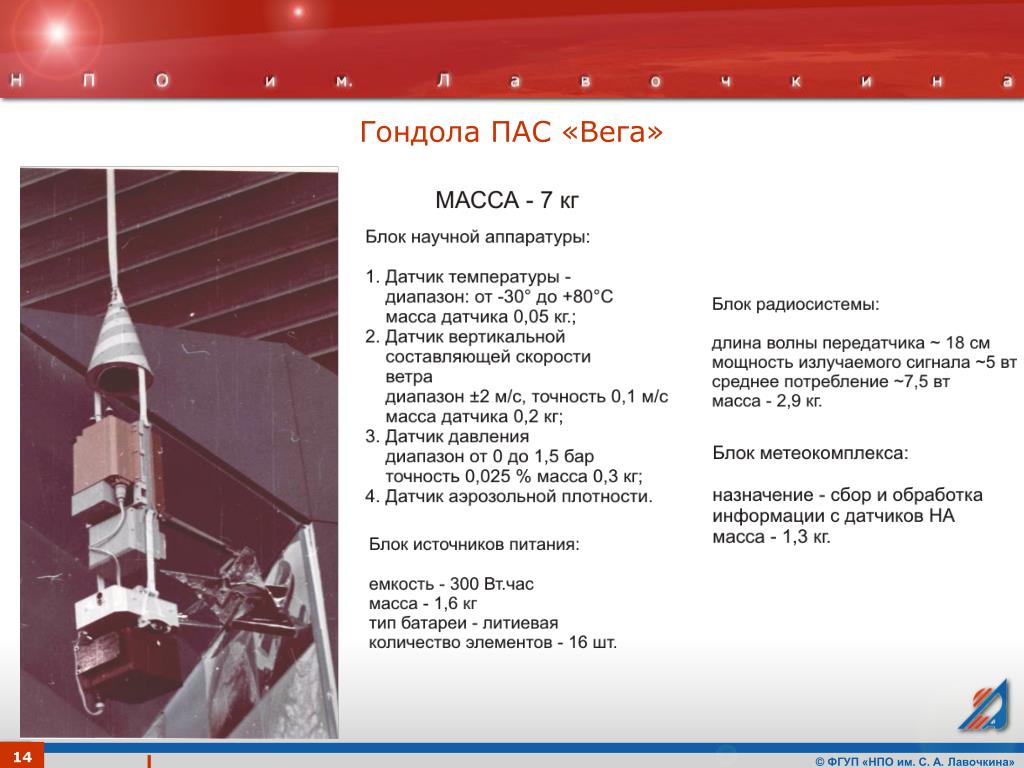

  14. Гондола ПАС «Вега» 14

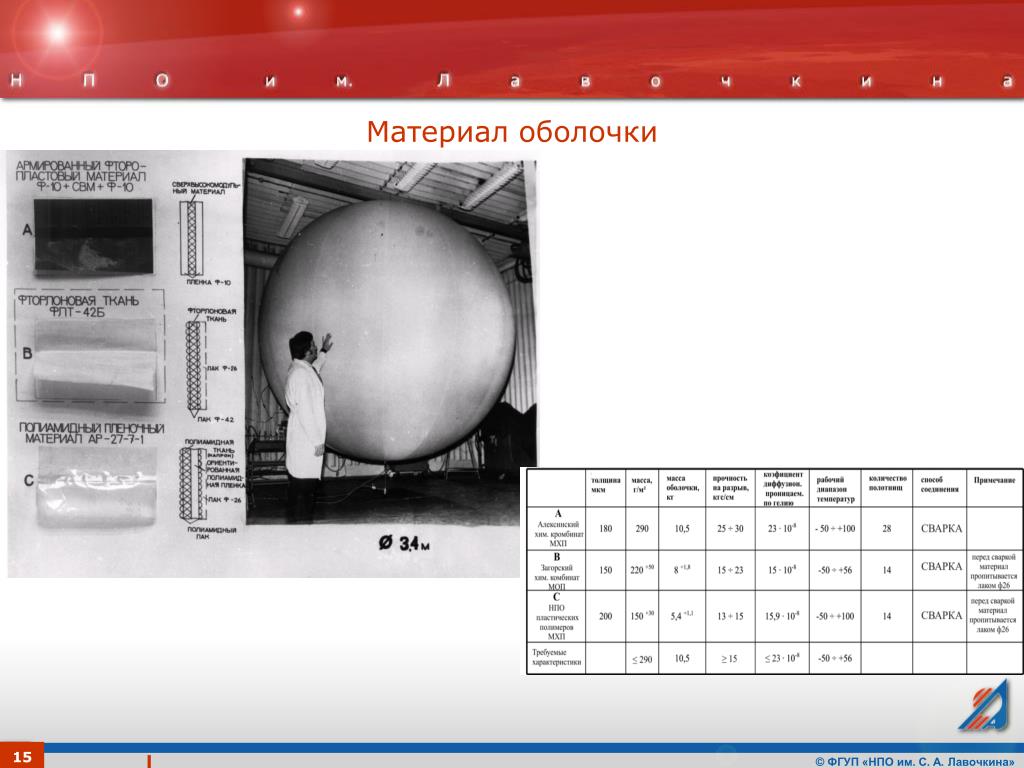

  15. Материал оболочки 15

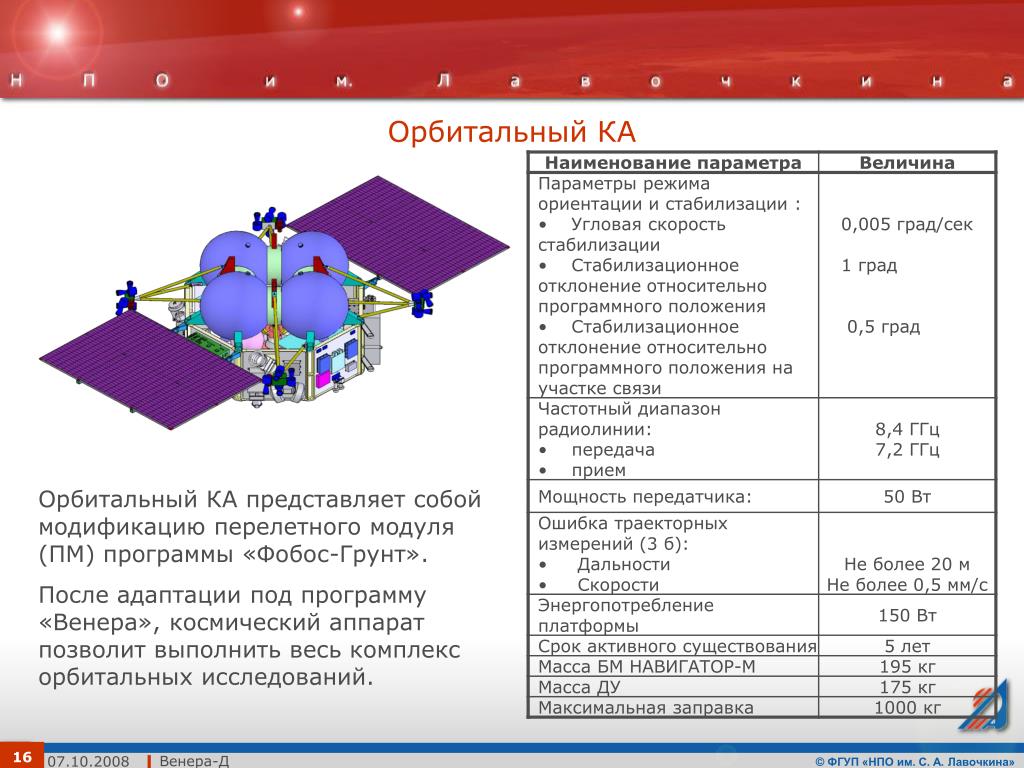

  16. Орбитальный КА Орбитальный КА представляет собой модификацию перелетного модуля (ПМ) программы «Фобос-Грунт». После адаптации под программу «Венера», космический аппарат позволит выполнить весь комплекс орбитальных исследований. Венера-Д

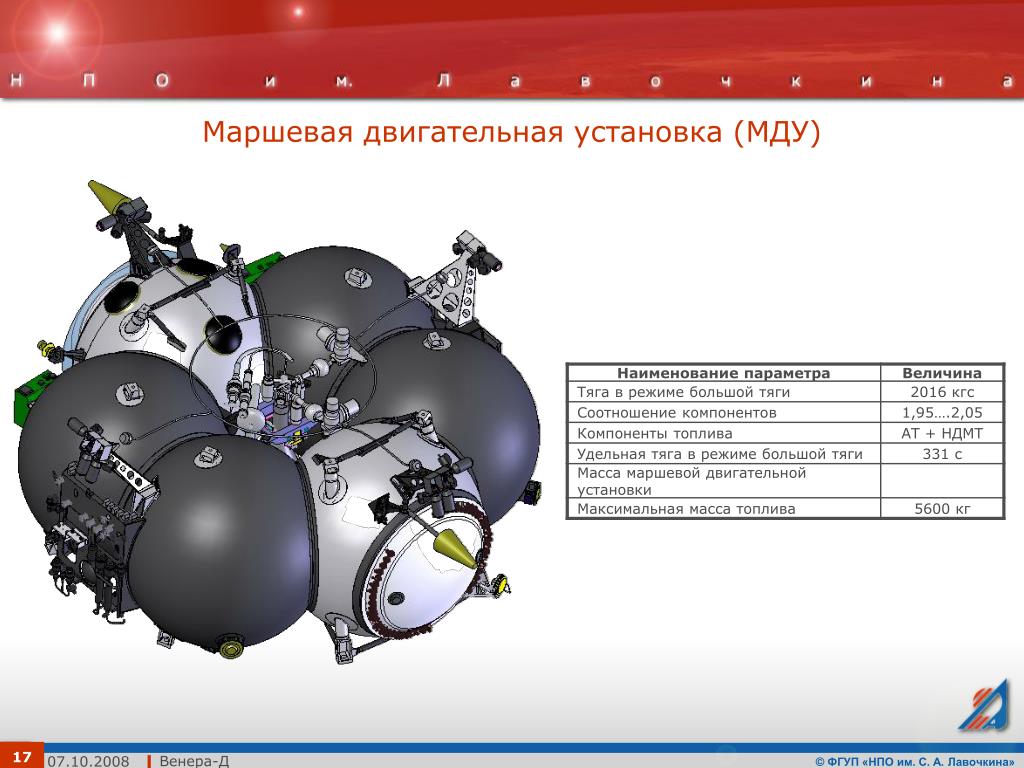

  17. Маршевая двигательная установка (МДУ) Венера-Д

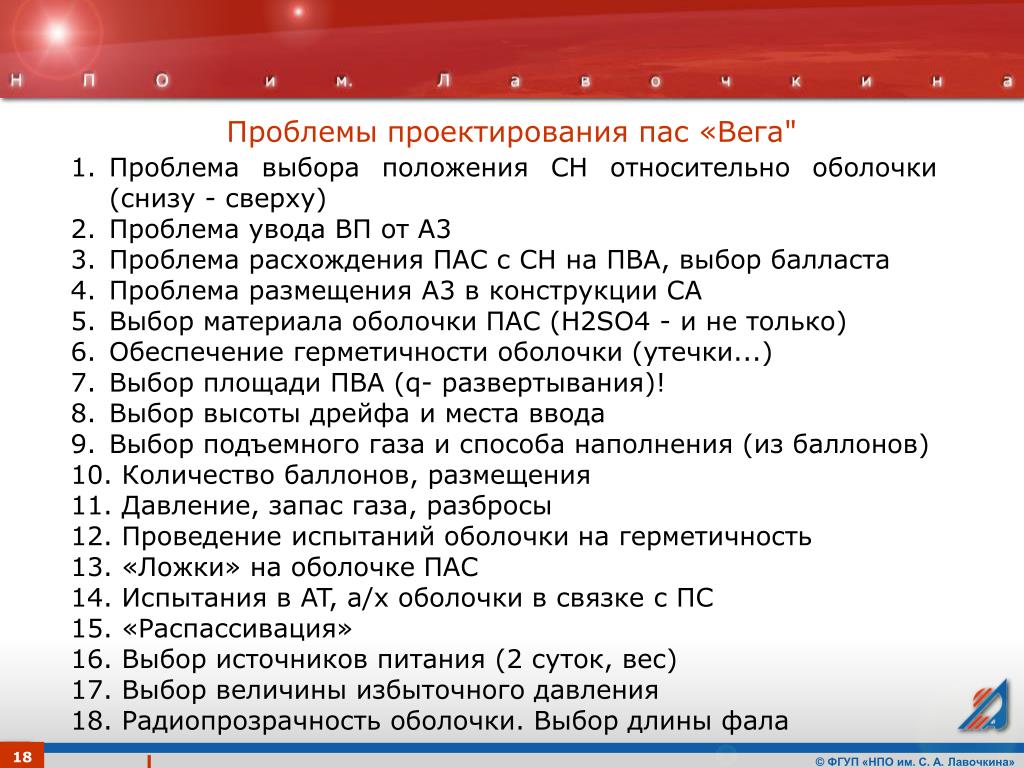

  18. Проблемы проектирования пас «Вега" • Проблема выбора положения СН относительно оболочки (снизу - сверху) • Проблема увода ВП от A3 • Проблема расхождения ПАС с СН на ПВА, выбор балласта • Проблема размещения A3 в конструкции СА • Выбор материала оболочки ПАС (H2SO4 - и не только) • Обеспечение герметичности оболочки (утечки...) • Выбор площади ПВА (q- развертывания)! • Выбор высоты дрейфа и места ввода • Выбор подъемного газа и способа наполнения (из баллонов) • Количество баллонов, размещения • Давление, запас газа, разбросы • Проведение испытаний оболочки на герметичность • «Ложки» на оболочке ПАС • Испытания в AT, а/х оболочки в связке с ПС • «Распассивация» • Выбор источников питания (2 суток, вес) • Выбор величины избыточного давления • Радиопрозрачность оболочки. Выбор длины фала 18

  19. Проблемы проектирования пас «Вега" • Межполюсная связь • Наполнение "Рукав", выбор времени наполнения (210 сек) и увязка с циклограммой • Обеспечение беспрерывной связи (интерферометрия, пункты связи) • Завязка схемы эксперимента • Моделирование при ВИ и СИ (штатные параметры) 55 кг на Венере для давления 1 атм. • Технология изготовления оболочки • нанесение клея • варить или клеить • количество полотнищ • Укладка • оболочки (+ хранение) • гондолы в контейнере A3 • Схема развертывания • Получение (подбор ?) термооптических характеристик (, ) • Заделка полюсов... • Объем испытаний • автономные • наземные • ВИ, СИ • корабль (катер) • проблема привязного аэростата 19

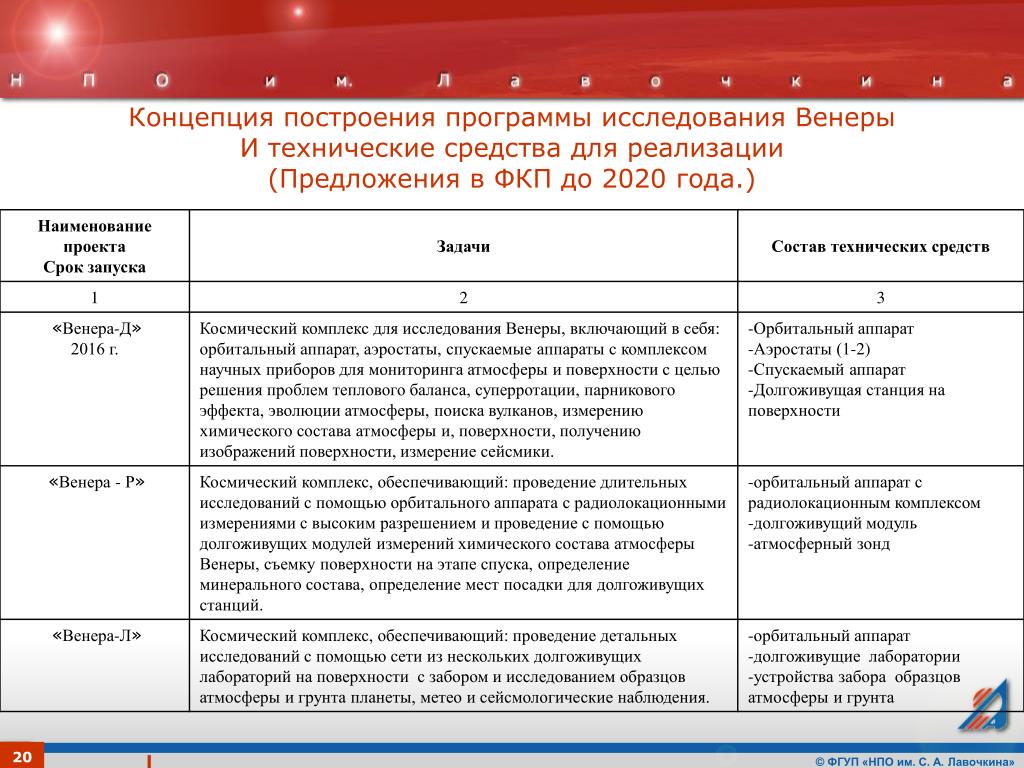

  20. Концепция построения программы исследования Венеры И технические средства для реализации(Предложения в ФКП до 2020 года.) 20

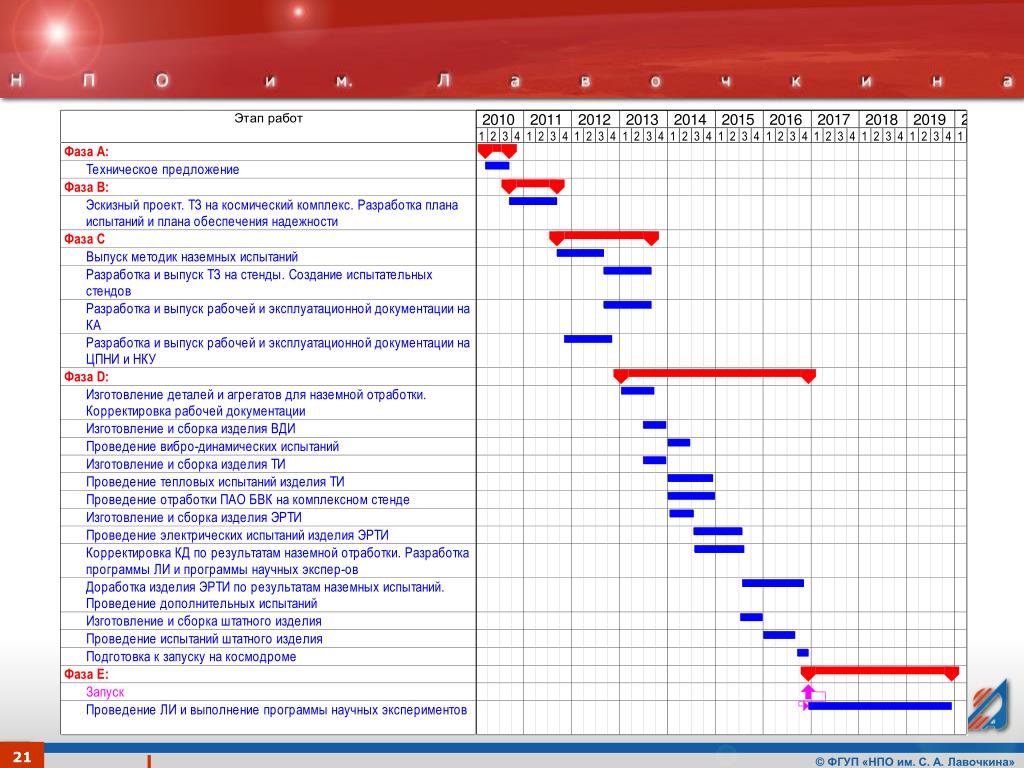

  21. 21
