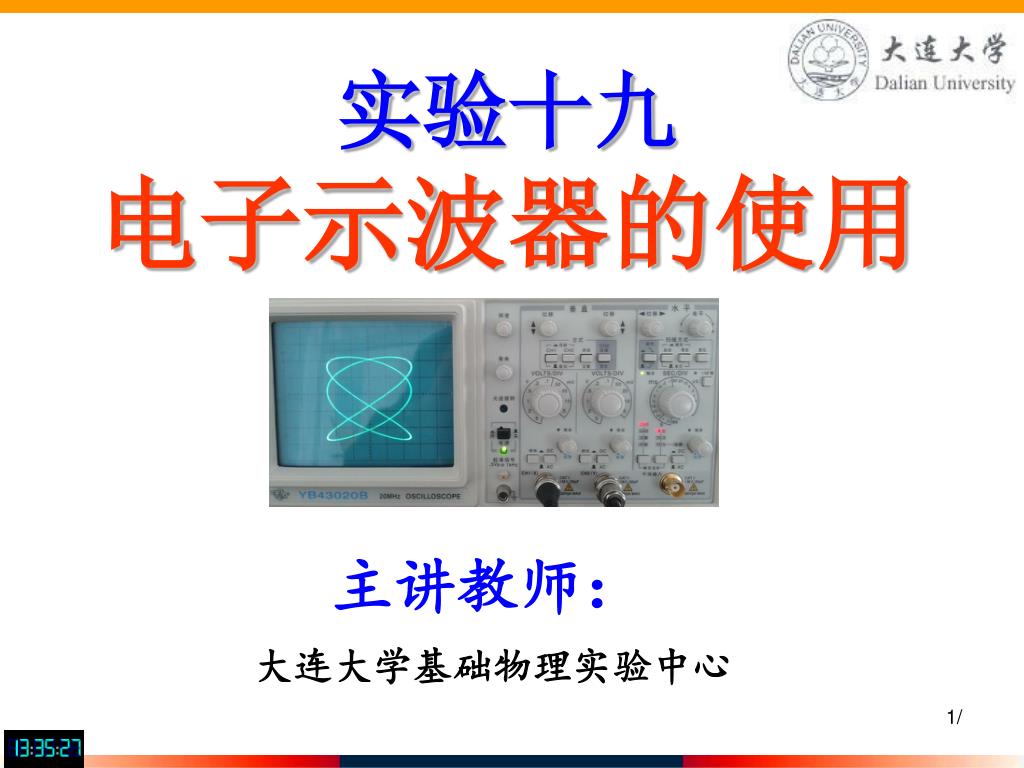

实验十九 电子示波器的使用

实验十九 电子示波器的使用. 主讲教师：. 大连大学基础物理实验中心. 一、实验目的. 1 、了解通用双通道示波器的结构和工作原理. 2 、掌握用示波器观察波形、测量电压和频率的方法. 3 、掌握观察李萨如图形的方法，并能测量未知信号的频率；. 二、实验仪器. 信号发生器 (YB3003 型 ). 通用双通道示波器 （ YB43020B 20MHz ）. 同轴电缆. 示波管. X 轴系统. Y 轴系统. Y 轴偏转. AC. 加速聚焦. 荧 光 屏. 电子枪. Ｙ. DC. GND. X 轴偏转. Y 轴放大器. MODE.

rashad-gonzalez
Download Presentation

实验十九 电子示波器的使用

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验十九电子示波器的使用 主讲教师： 大连大学基础物理实验中心

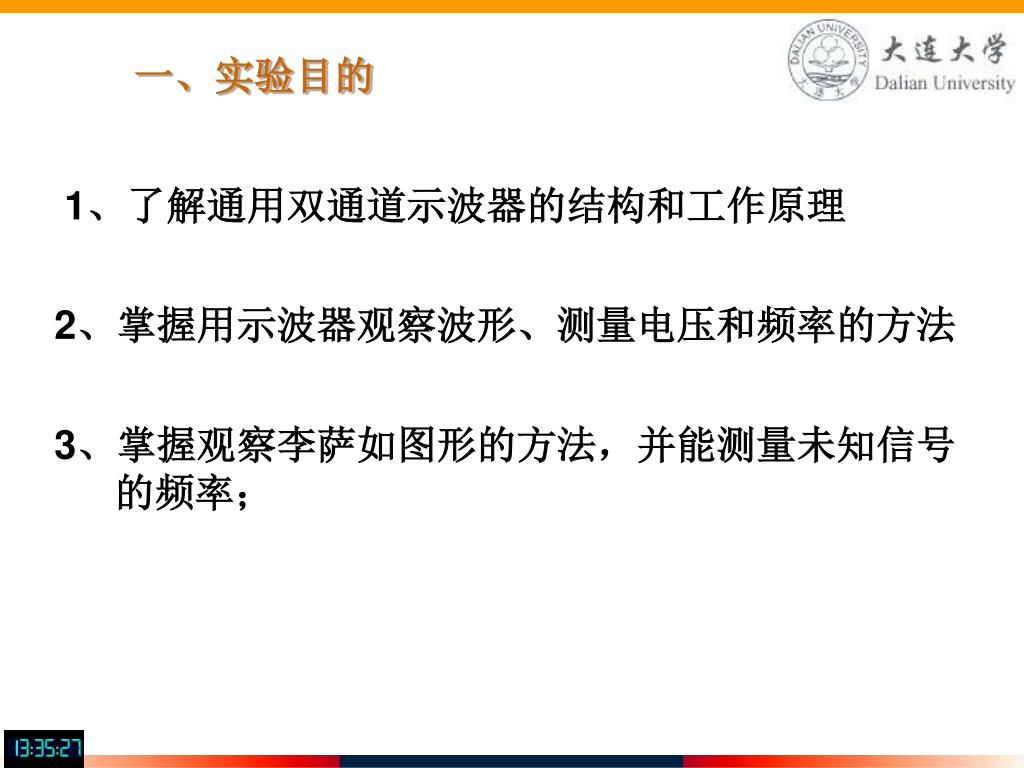

  2. 一、实验目的 1、了解通用双通道示波器的结构和工作原理 2、掌握用示波器观察波形、测量电压和频率的方法 3、掌握观察李萨如图形的方法，并能测量未知信号的频率；

  3. 二、实验仪器 信号发生器 (YB3003型) 通用双通道示波器 （YB43020B 20MHz） 同轴电缆

  4. 示波管 X轴系统 Y轴系统 Y轴偏转 AC 加速聚焦 荧 光 屏 电子枪 Ｙ DC GND X轴偏转 Y轴放大器 MODE source 同步触发电路 锯齿波发生器 X轴放大器 INT Z轴电路 EXT 扫描 Ｘ X-Y 三、实验原理 1 示波器原理框图

  5. 示波管 + + + + 2 电子束在电场中的偏转原理 偏转原理 Y轴偏转 荧 光 屏 加速聚焦 电子枪 偏转板上无电压时 偏转板上有电压时

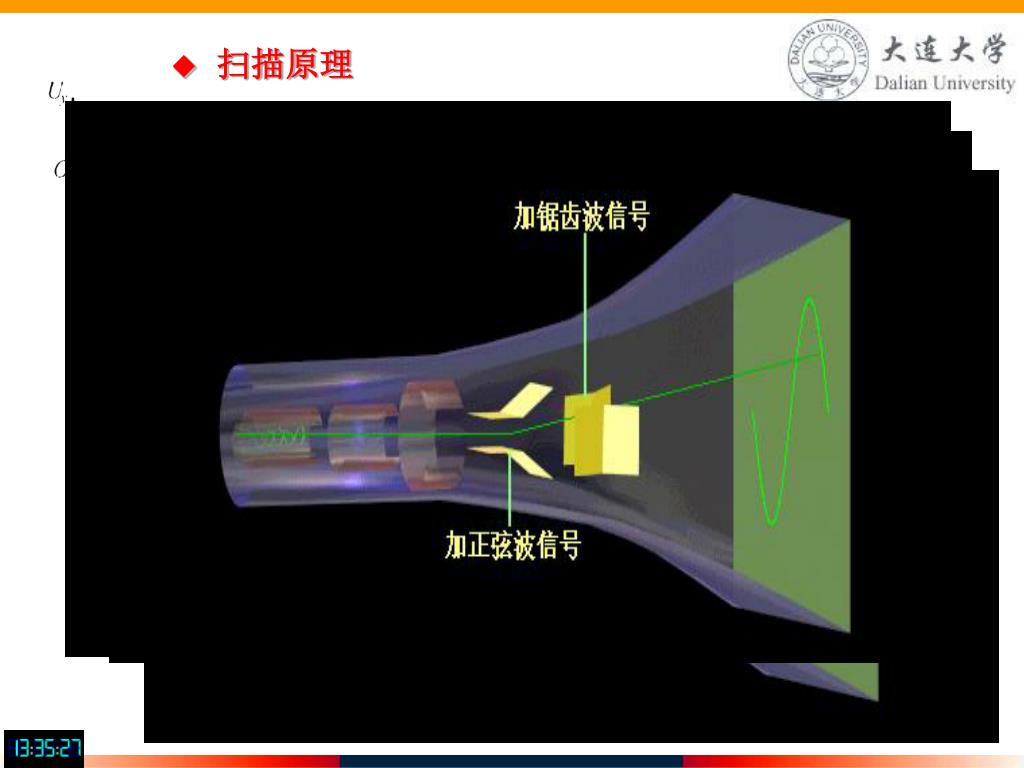

  6. 只在竖直偏转板上加正弦电压的情形 只在水平偏转板上加一锯齿波电压的情形 示波器显示正弦波原理图 • 扫描原理

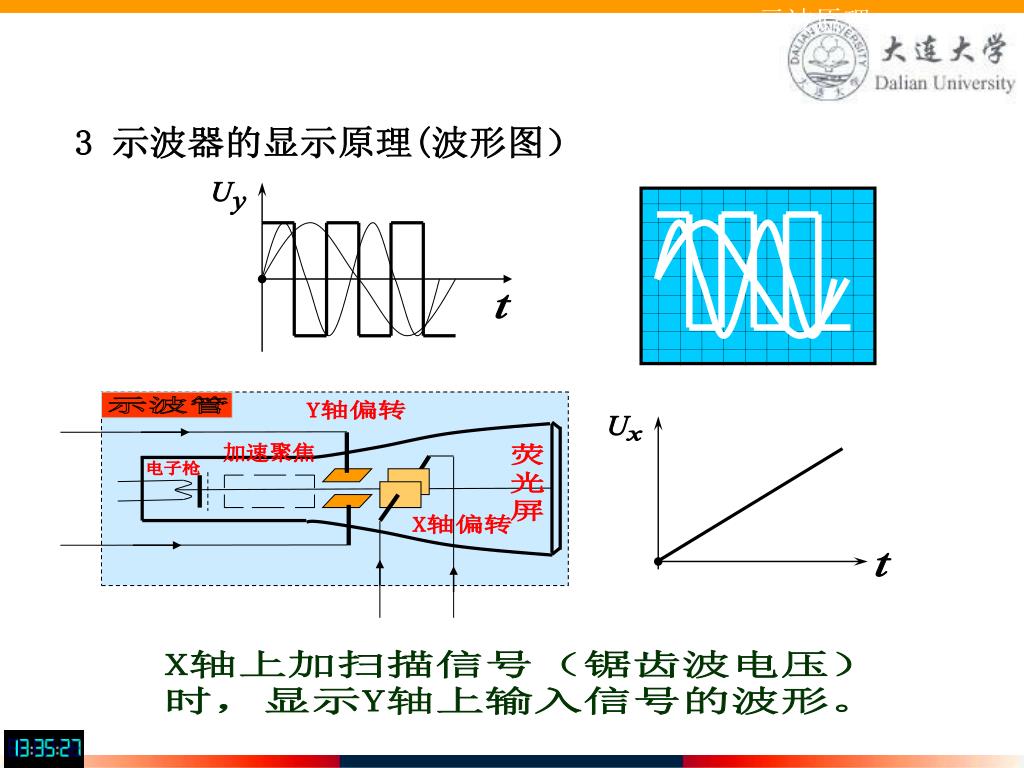

  7. 3 示波器的显示原理(波形图） 示波管 U y t Y轴偏转 U x 加速聚焦 荧 光 屏 电子枪 X轴偏转 t 示波原理 X轴上加扫描信号（锯齿波电压） 时，显示Y轴上输入信号的波形。

  8. 同步（整步）原理 扫描时由于锯齿波周期性复原，要求光点所画的轨迹和第一周期的完全重合，再由视觉残留，观察到一个稳定的波形 。 Tx=nTy , fy=nfx 紊乱的波形 • 触发同步电路，它从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”.操作时使用“电平”（LEVEL）旋钮 。

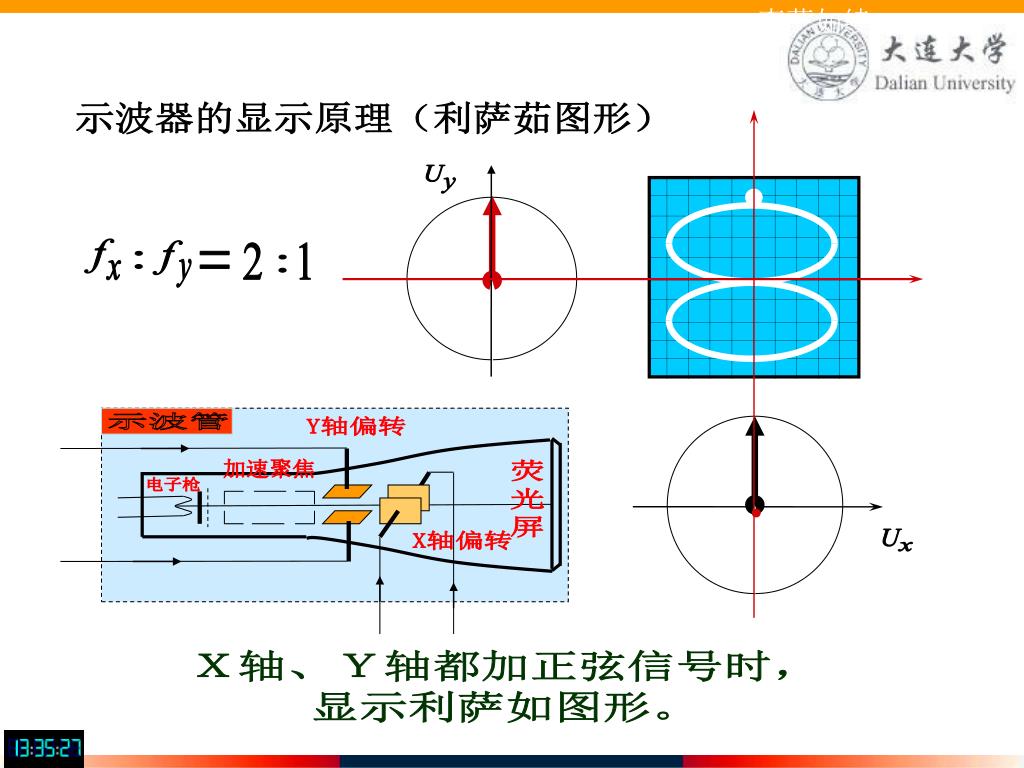

  9. 示波管 f f 1 1 : = : y U x y Y轴偏转 U x 加速聚焦 荧 光 屏 电子枪 X轴偏转 3、示波器的显示原理（利萨如图形） 李萨如原理 Ｘ轴、Ｙ轴都加正弦信号时， 显示利萨如图形。

  10. 示波管 U y f f 2 1 : = : y x Y轴偏转 U x 加速聚焦 荧 光 屏 电子枪 X轴偏转 示波器的显示原理（利萨茹图形） 李萨如续 Ｘ轴、Ｙ轴都加正弦信号时， 显示利萨如图形。

  11. 利用利萨如图形测量频率 • 利萨如图形实质：沿Y轴方向的简谐运动与沿X 轴方向的简谐运动合成的一种合运动。 • 利萨如图形测定未知信号的频率

  12. 四、实验仪器的使用 数字输入 频率调节 幅度调节 AB路切换 数值调节 1 YB32005型信号发生器 移动光标 波形、频率、幅度、相位 显示 信号输出 波形选择 输出开关

  13. 四、实验仪器的使用 聚焦：图像清晰度调节 亮度：图像亮度调节 2 YB43020B型双踪示波器 电源开关 (1) 初始化调节 电源指示灯

  14. CH1或CH2：1或2单独显示 垂直位移 CH1或CH2：被测信号输入端口 水平位移 (2) 显示待测信号波形 GND： 输入零信号 被测信号耦合方式AC：交流输入 DC： 直流输入 被测信号输入

  15. SEC/DIV：调节扫描速度，指示水平方向每格的扫描时间SEC/DIV：调节扫描速度，指示水平方向每格的扫描时间 (2) 显示待测信号波形 VOLTS/DIV：调节垂直灵敏度，指示垂直方向每格的电压值 微调：连续调节扫描速率 校准时使用 微调：连续调节垂直灵敏度 校准时使用 X-Y工作方式：CH1输入X轴信号，CH2输入Y轴信号，合成李萨如图形 校准信号

  16. CH1或CH2输入 (2) 显示待测信号波形 自动（AUTO)：扫描发生器自动工作 电平（LEVEL）：调节被测信号在某一电平触发扫描 选择触发源信号 内：CH1 CH2 常态

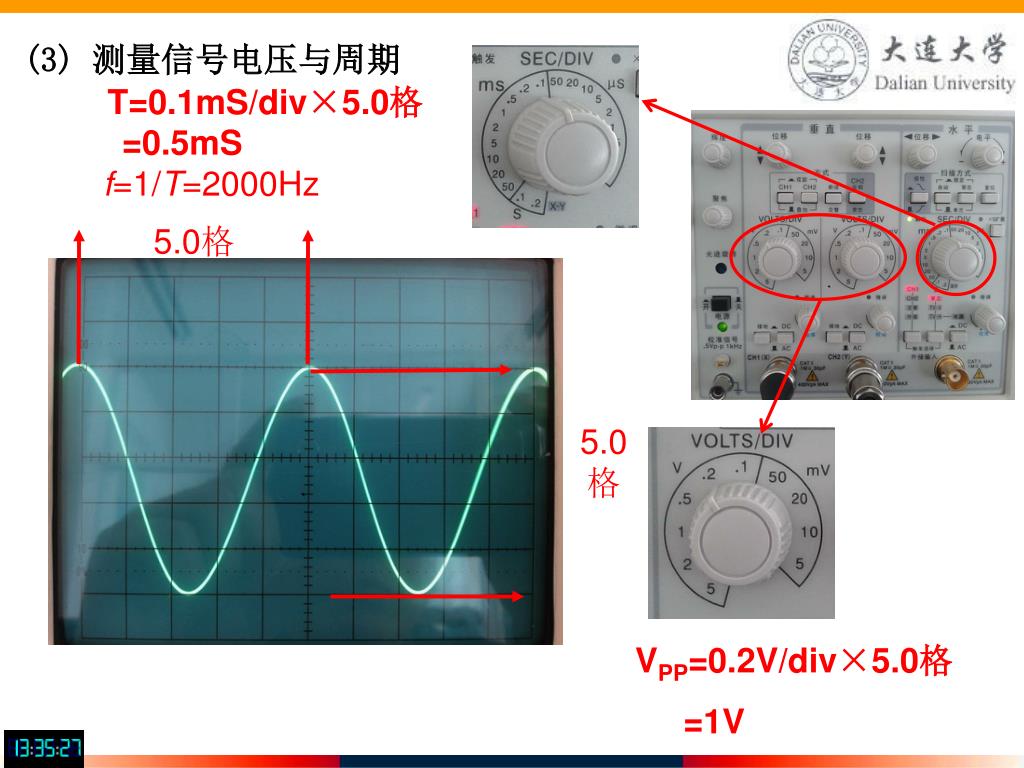

  17. (3) 测量信号电压与周期 T=0.1mS/div×5.0格 =0.5mS f=1/T=2000Hz 5.0格 5.0格 VPP=0.2V/div×5.0格 =1V

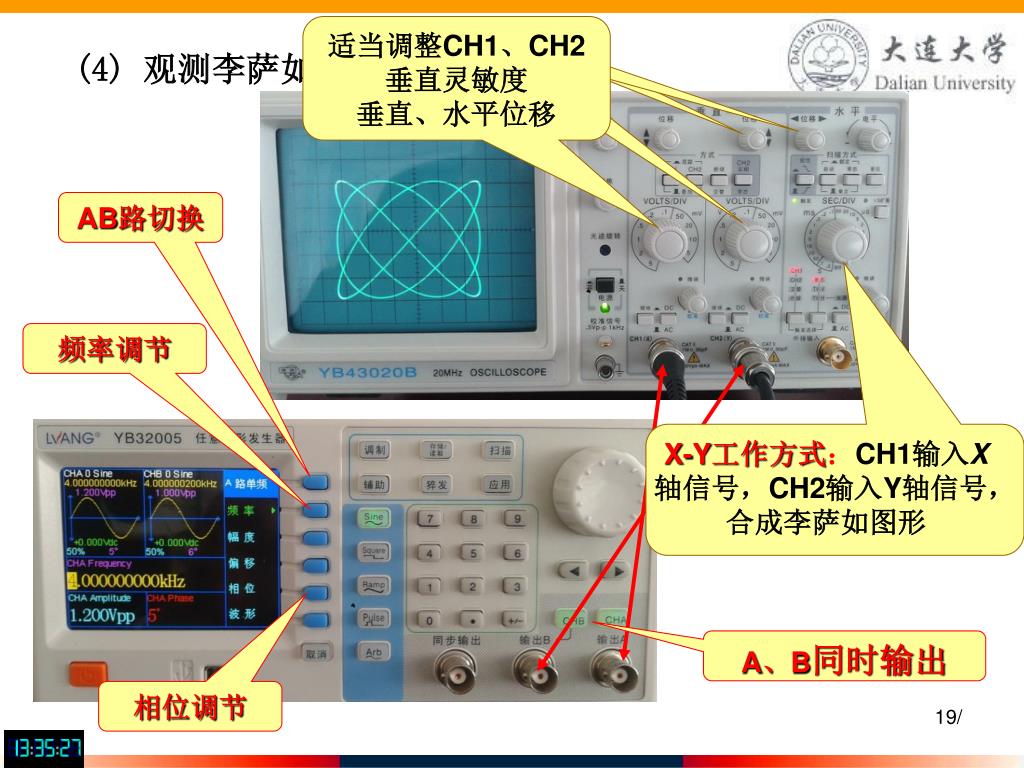

  18. 适当调整CH1、CH2 垂直灵敏度 垂直、水平位移 (4) 观测李萨如图形 AB路切换 频率调节 X-Y工作方式：CH1输入X轴信号，CH2输入Y轴信号，合成李萨如图形 A、B同时输出 相位调节

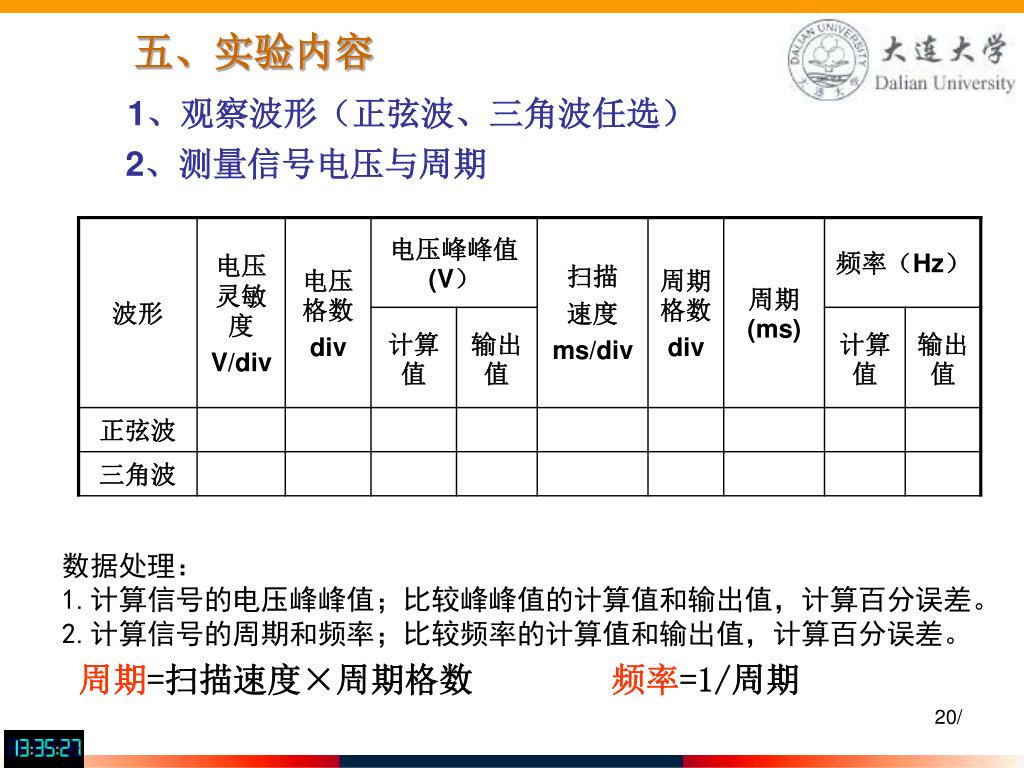

  19. 五、实验内容 1、观察波形（正弦波、三角波任选） 2、测量信号电压与周期 数据处理： 1.计算信号的电压峰峰值；比较峰峰值的计算值和输出值，计算百分误差。 2.计算信号的周期和频率；比较频率的计算值和输出值，计算百分误差。 周期=扫描速度×周期格数 频率=1/周期

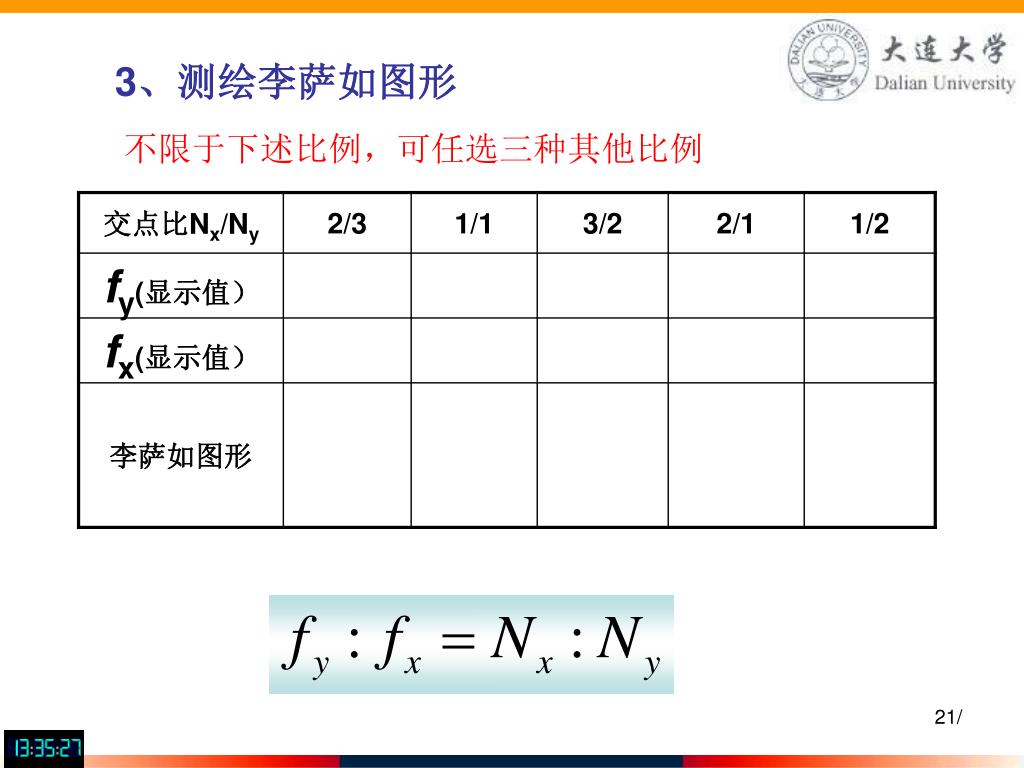

  20. 3、测绘李萨如图形 不限于下述比例，可任选三种其他比例
