  1. 方案编制

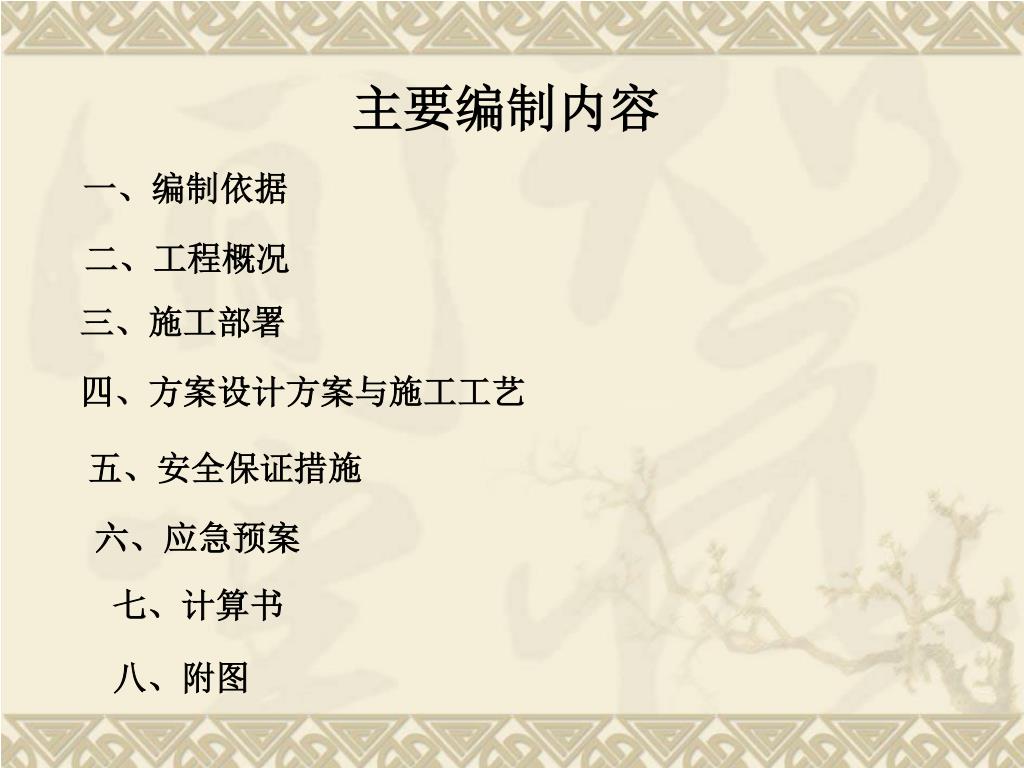

  2. 主要编制内容 一、编制依据 二、工程概况 三、施工部署 四、方案设计方案与施工工艺 五、安全保证措施 六、应急预案 七、计算书 八、附图

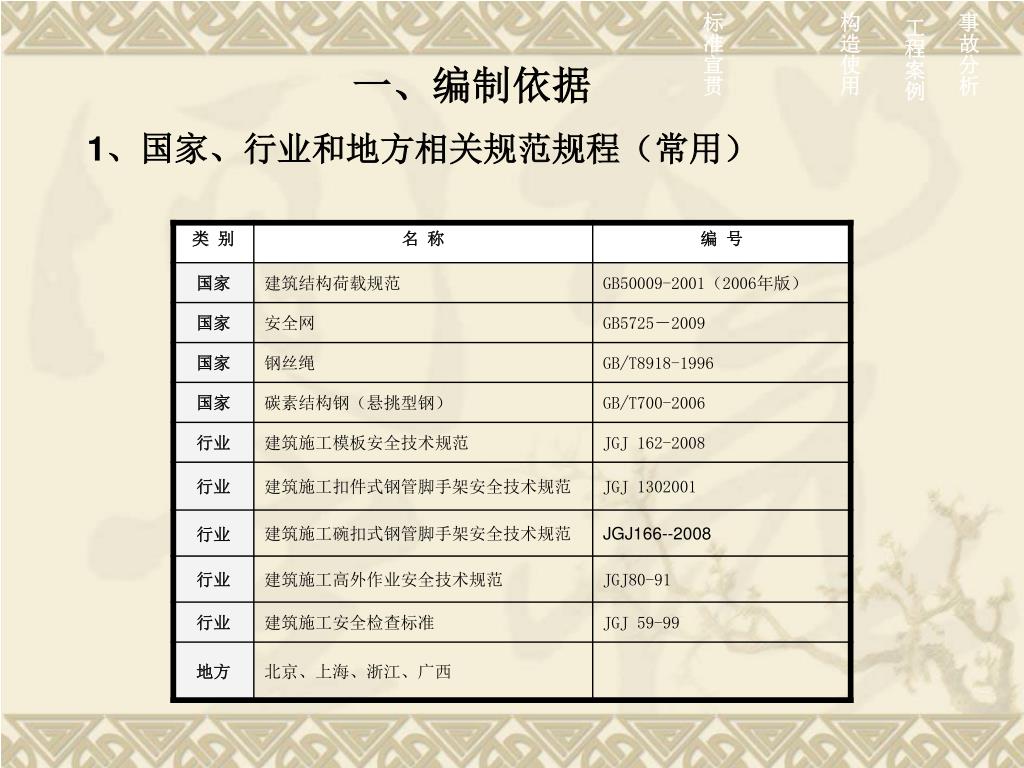

  3. 标准宣贯 构造使用 工程案例 事故分析 一、编制依据 1、国家、行业和地方相关规范规程（常用）

  4. 2、安全管理法规文件 3、相关设计图纸 4、其它

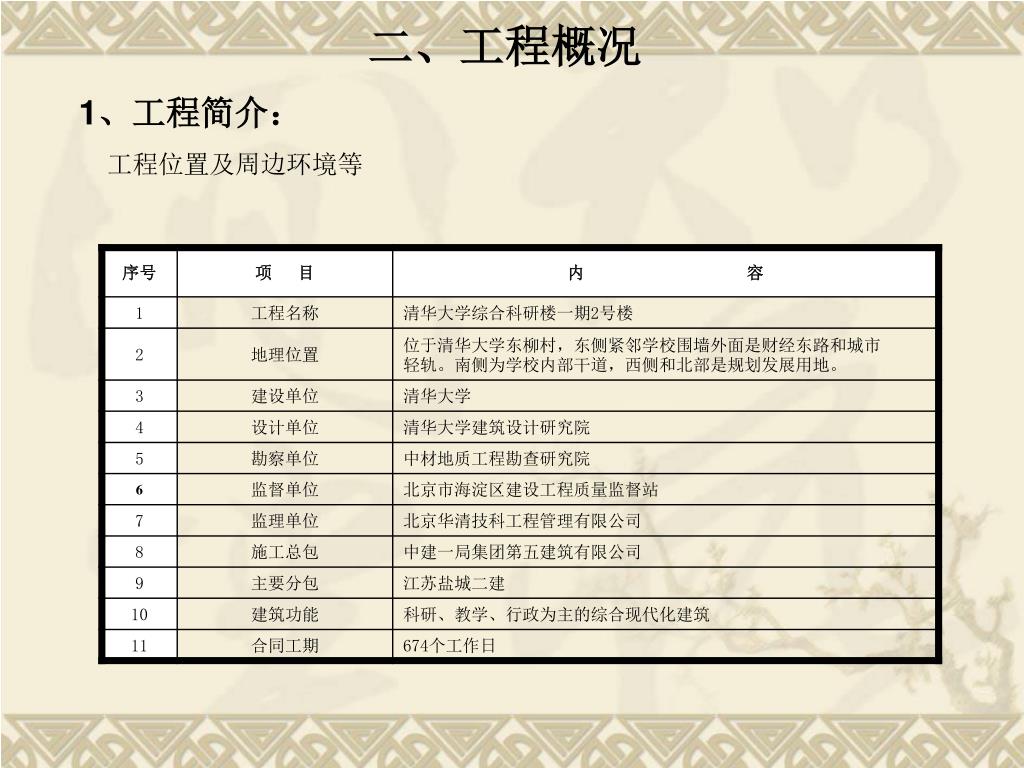

  5. 二、工程概况 1、工程简介： 工程位置及周边环境等

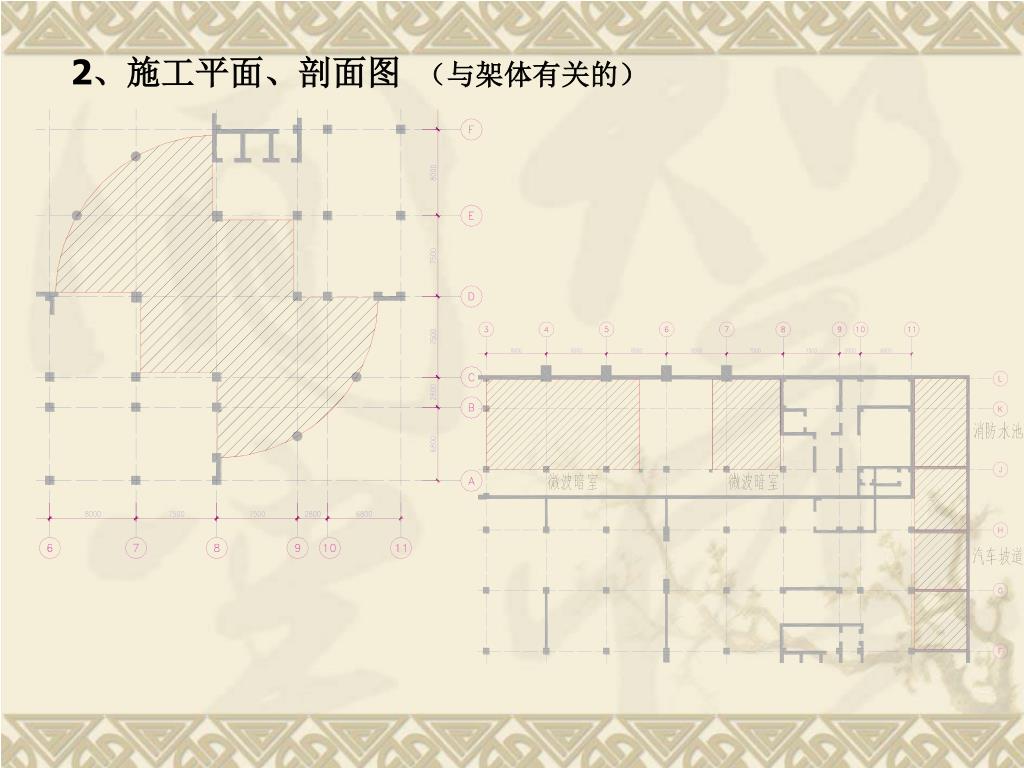

  6. 2、施工平面、剖面图 （与架体有关的）

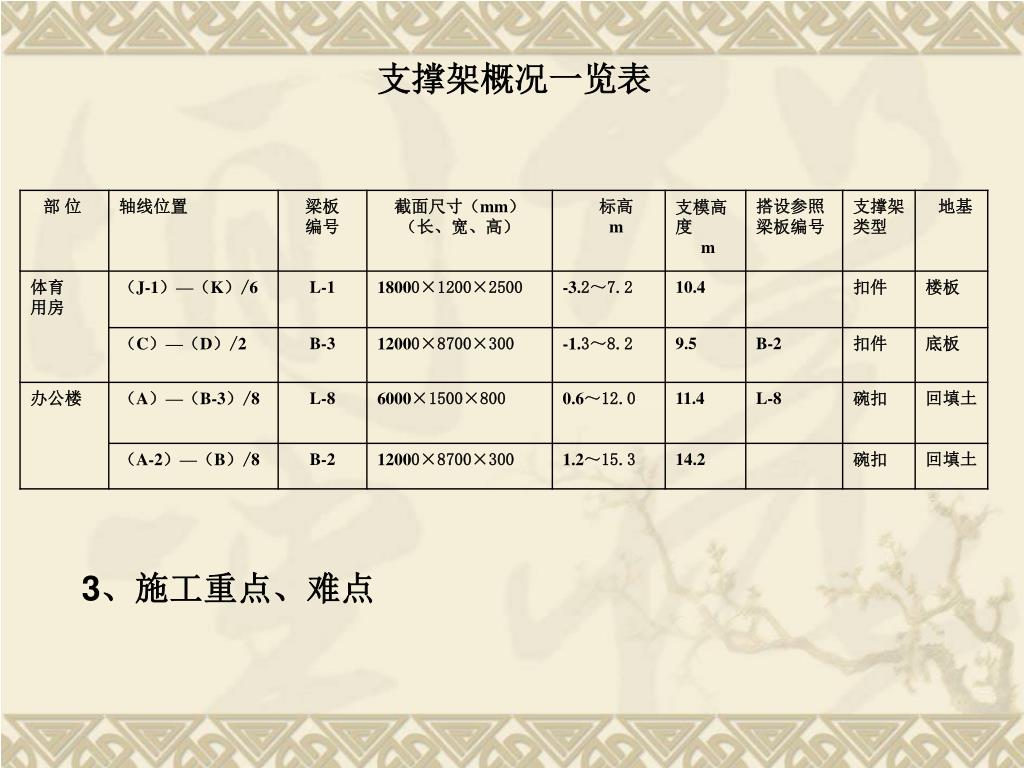

  7. 支撑架概况一览表 3、施工重点、难点

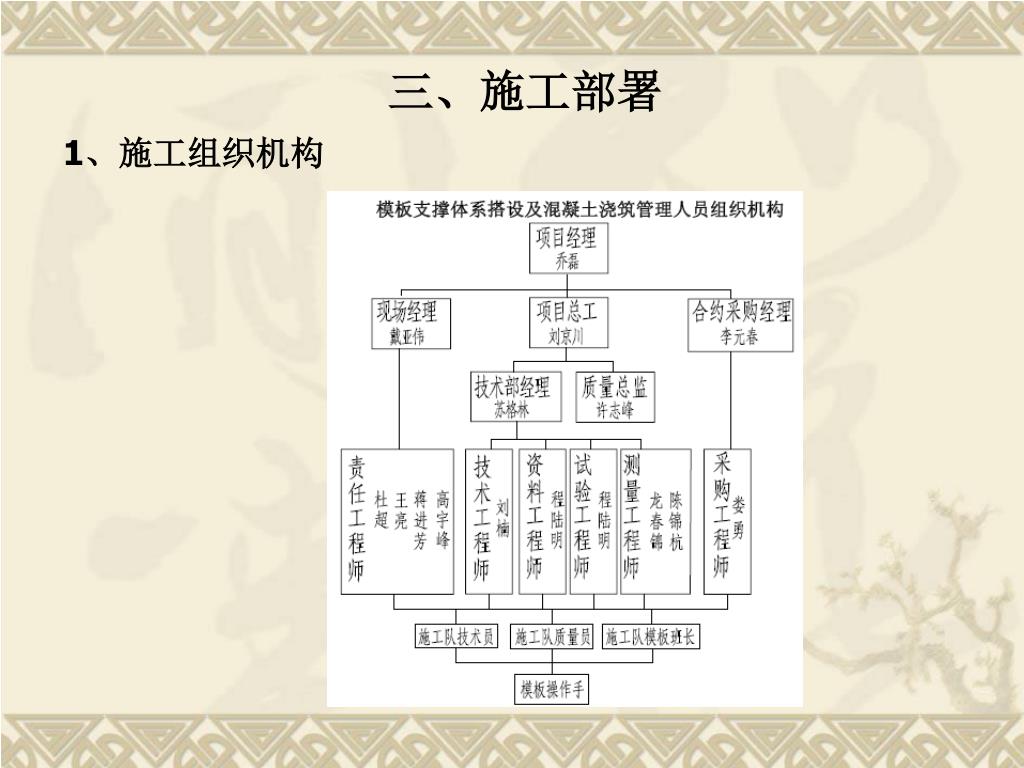

  8. 三、施工部署 1、施工组织机构

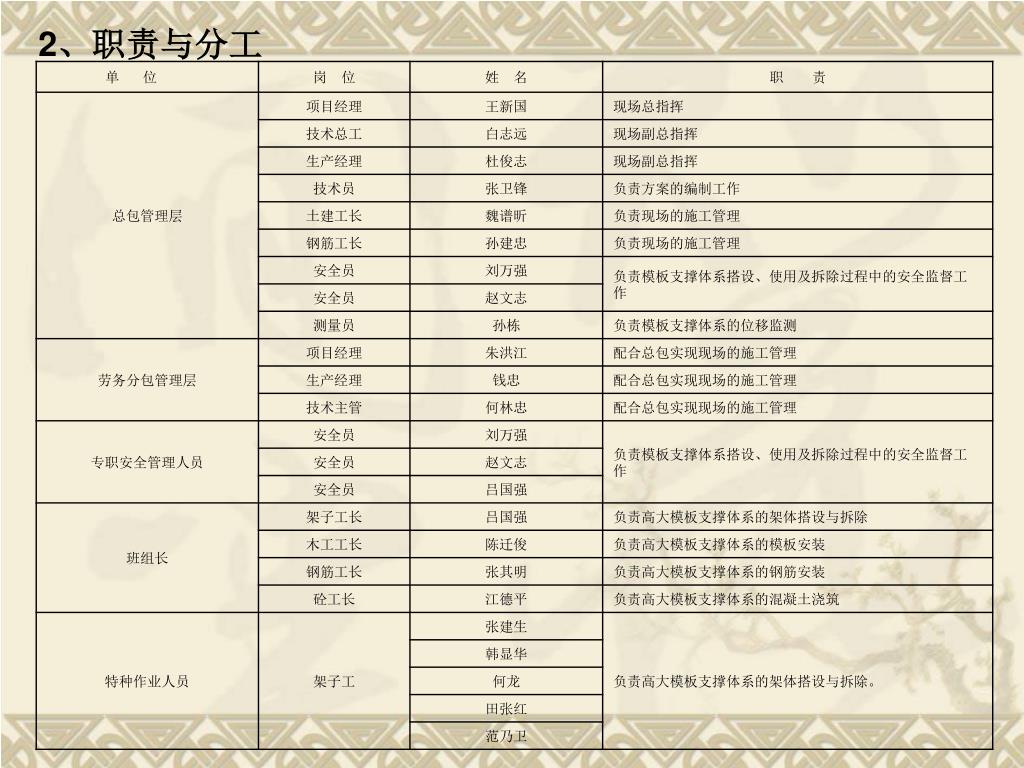

  9. 2、职责与分工

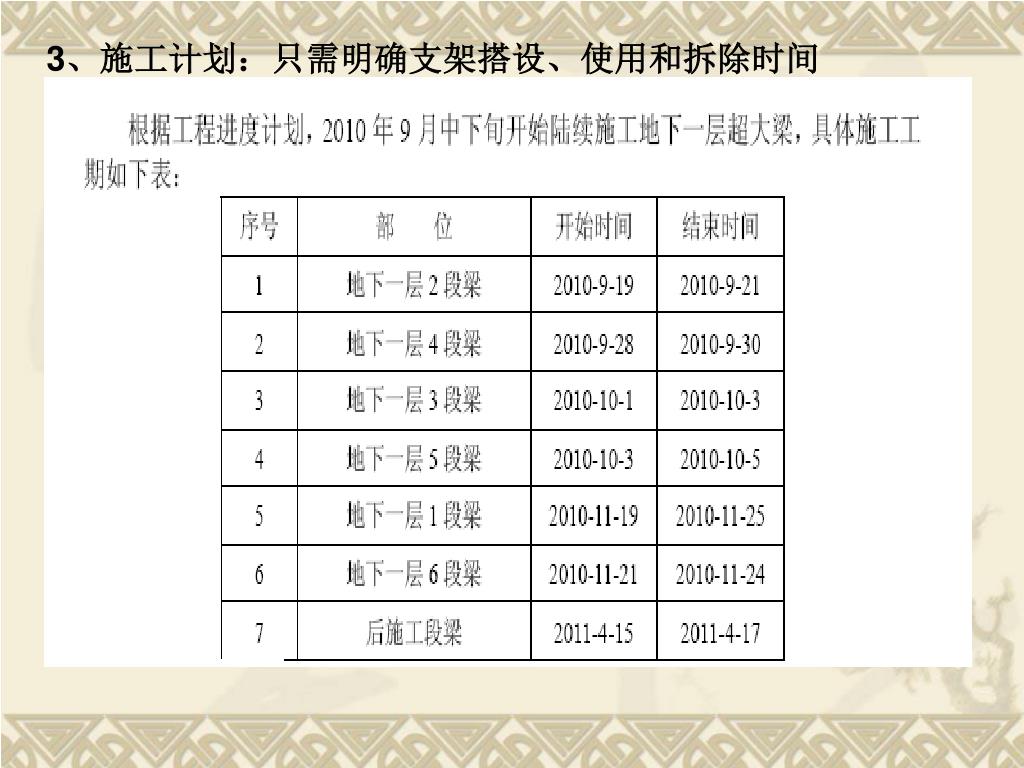

  10. 3、施工计划：只需明确支架搭设、使用和拆除时间3、施工计划：只需明确支架搭设、使用和拆除时间

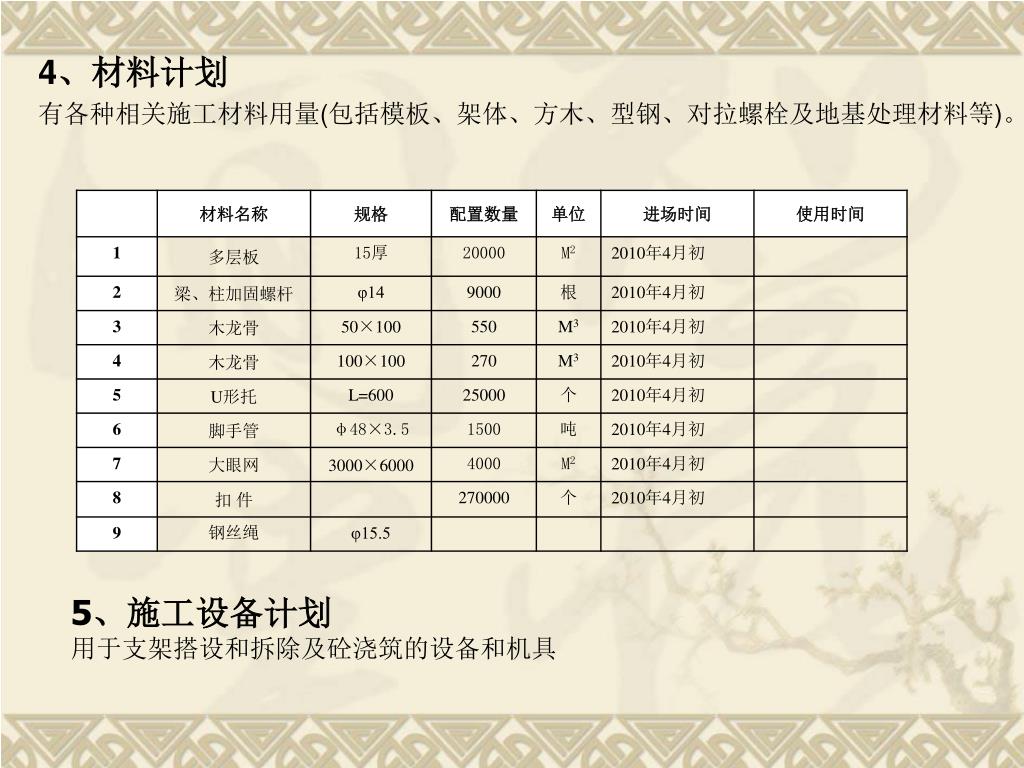

  11. 4、材料计划 有各种相关施工材料用量(包括模板、架体、方木、型钢、对拉螺栓及地基处理材料等)。 5、施工设备计划 用于支架搭设和拆除及砼浇筑的设备和机具

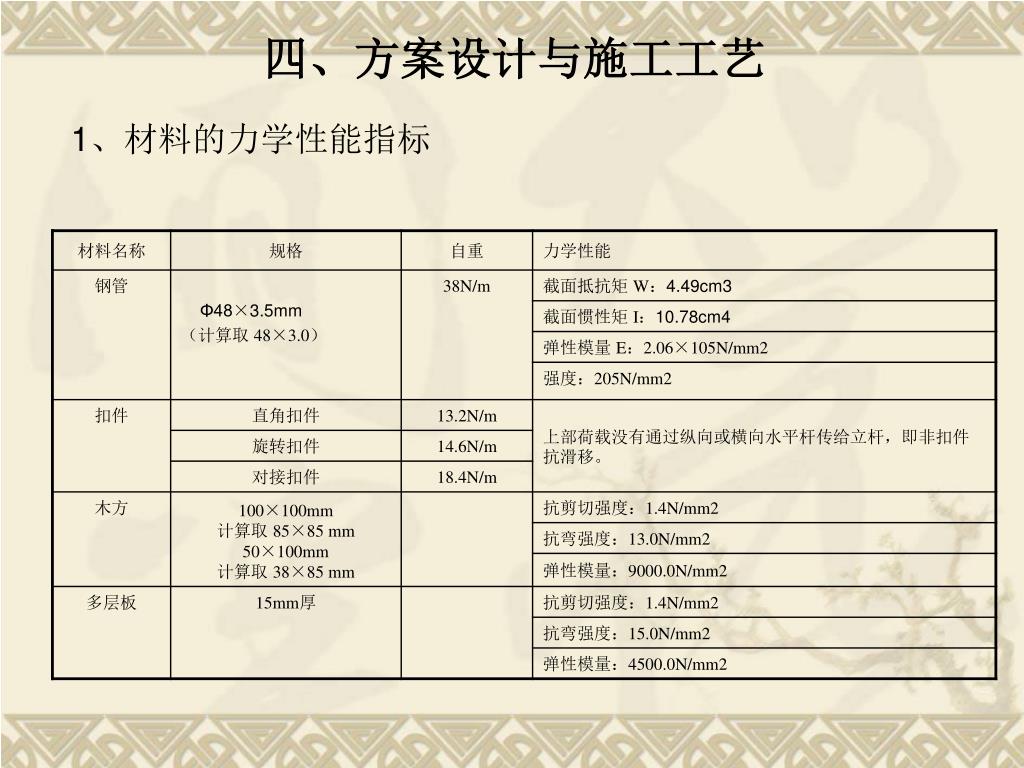

  12. 四、方案设计与施工工艺 1、材料的力学性能指标

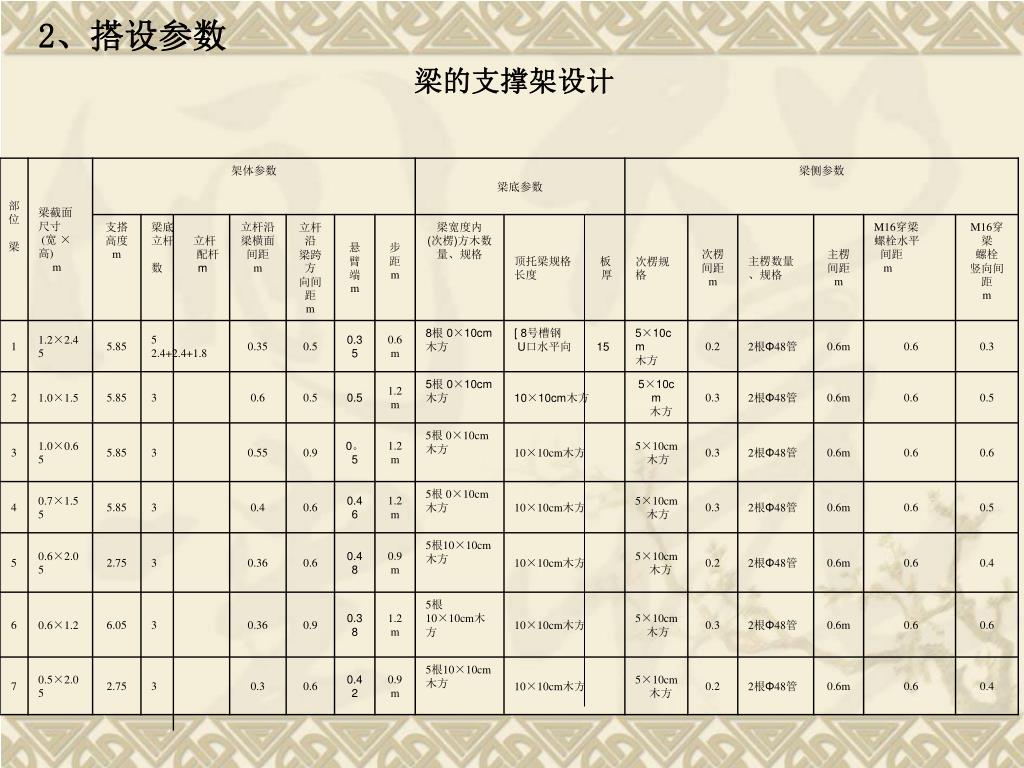

  13. 2、搭设参数 梁的支撑架设计

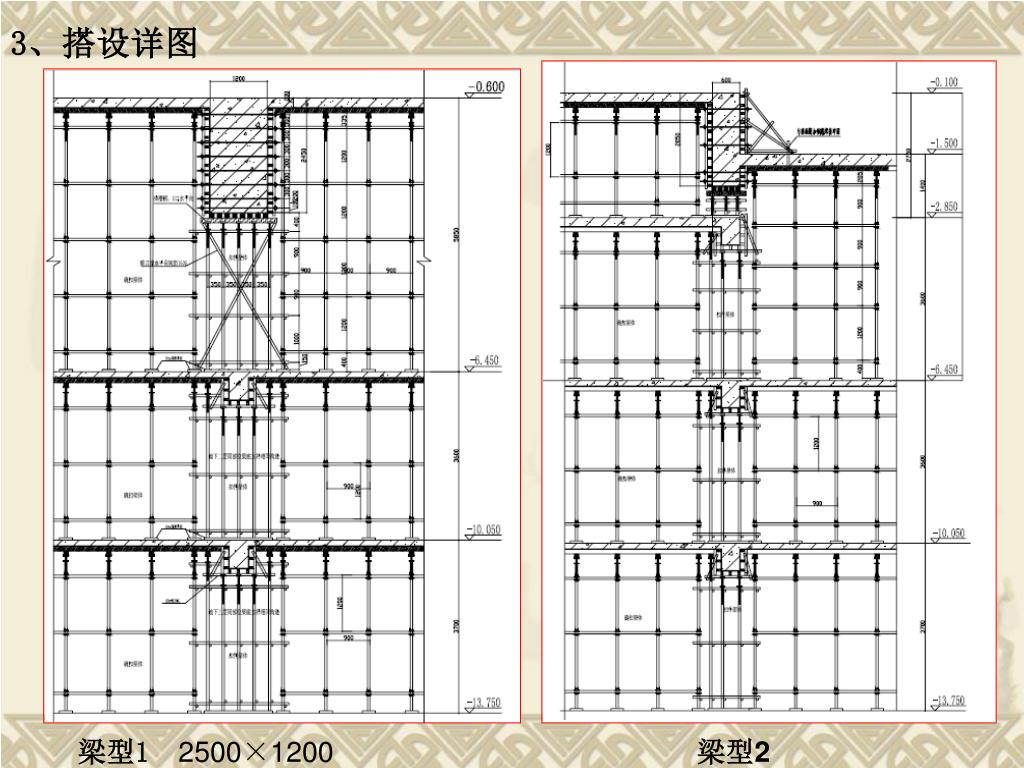

  14. 3、搭设详图 梁型1 2500×1200梁型2

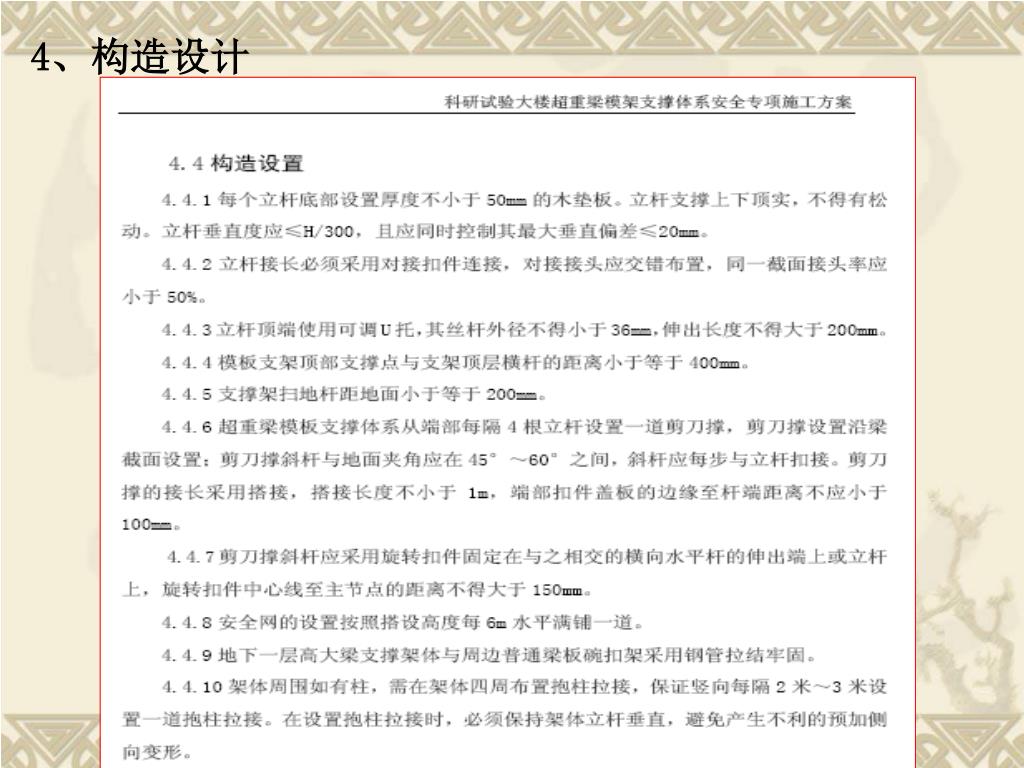

  15. 4、构造设计

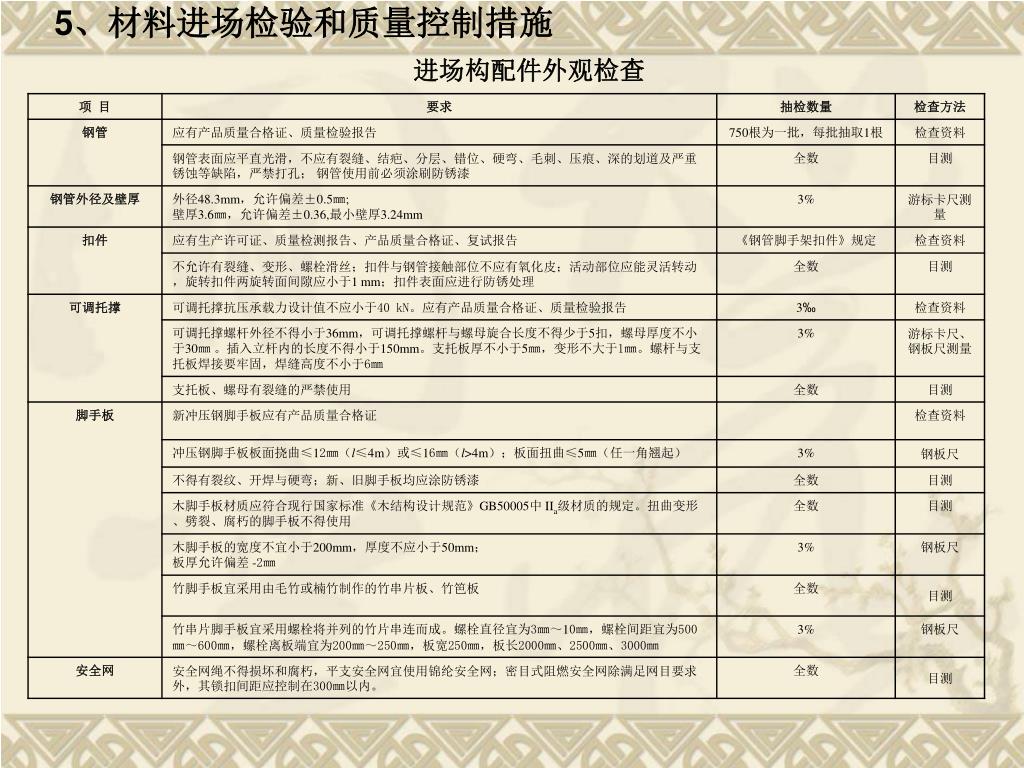

  16. 5、材料进场检验和质量控制措施 进场构配件外观检查

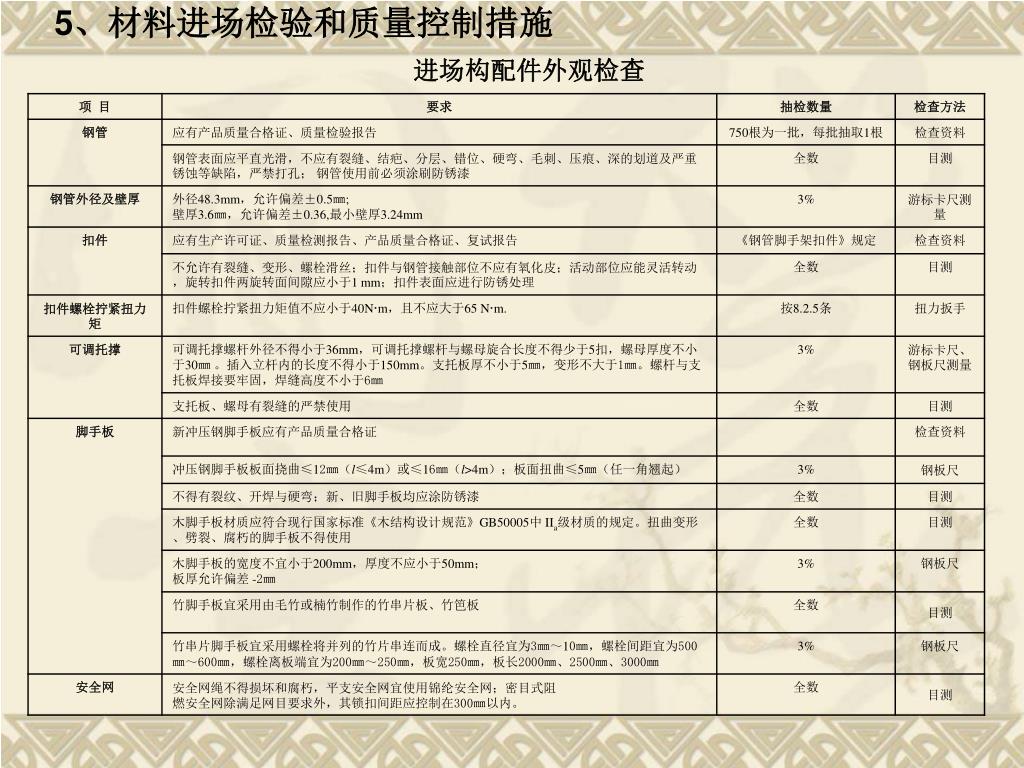

  17. 5、材料进场检验和质量控制措施 进场构配件外观检查

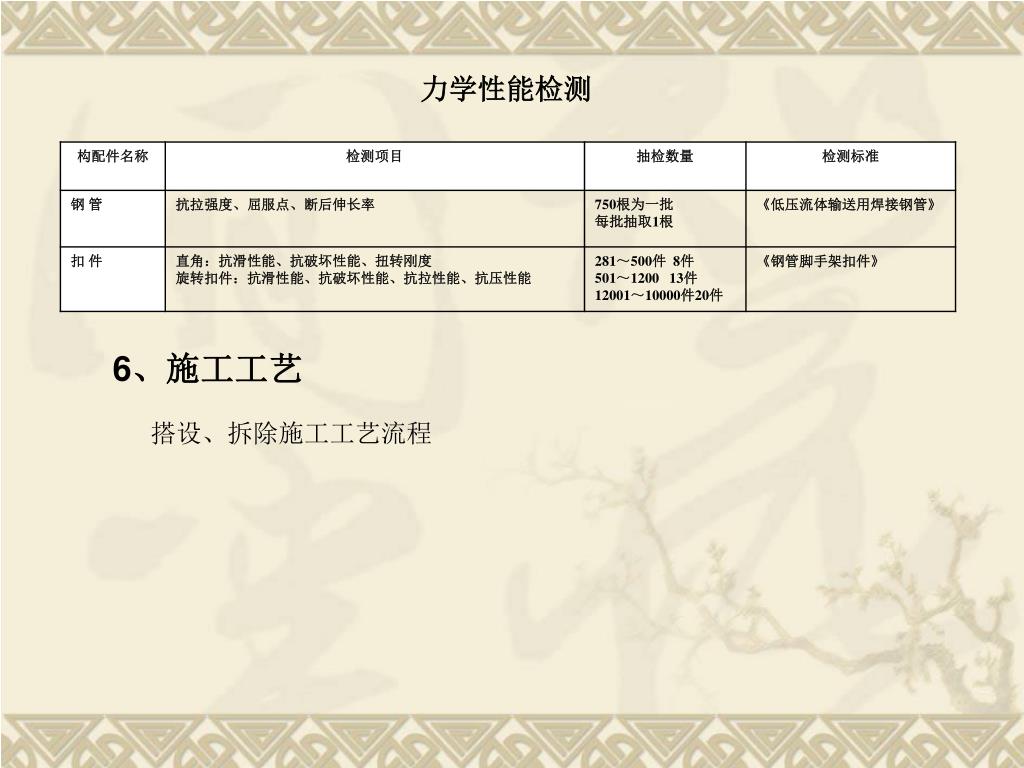

  18. 力学性能检测 6、施工工艺 搭设、拆除施工工艺流程

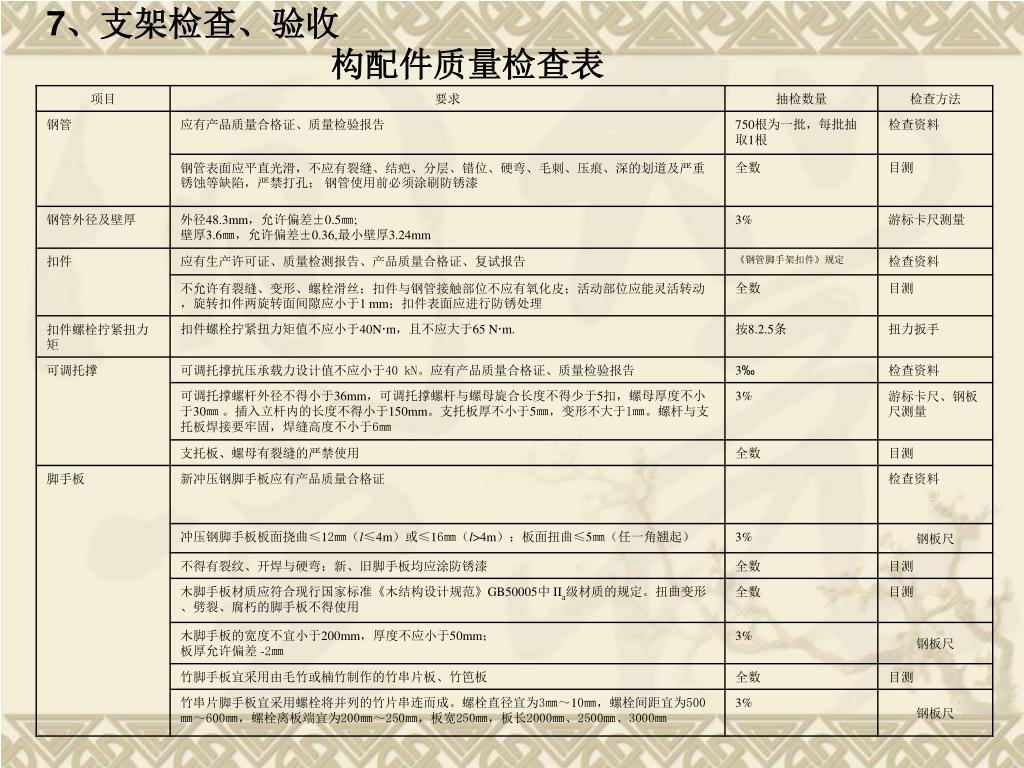

  19. 7、支架检查、验收 构配件质量检查表

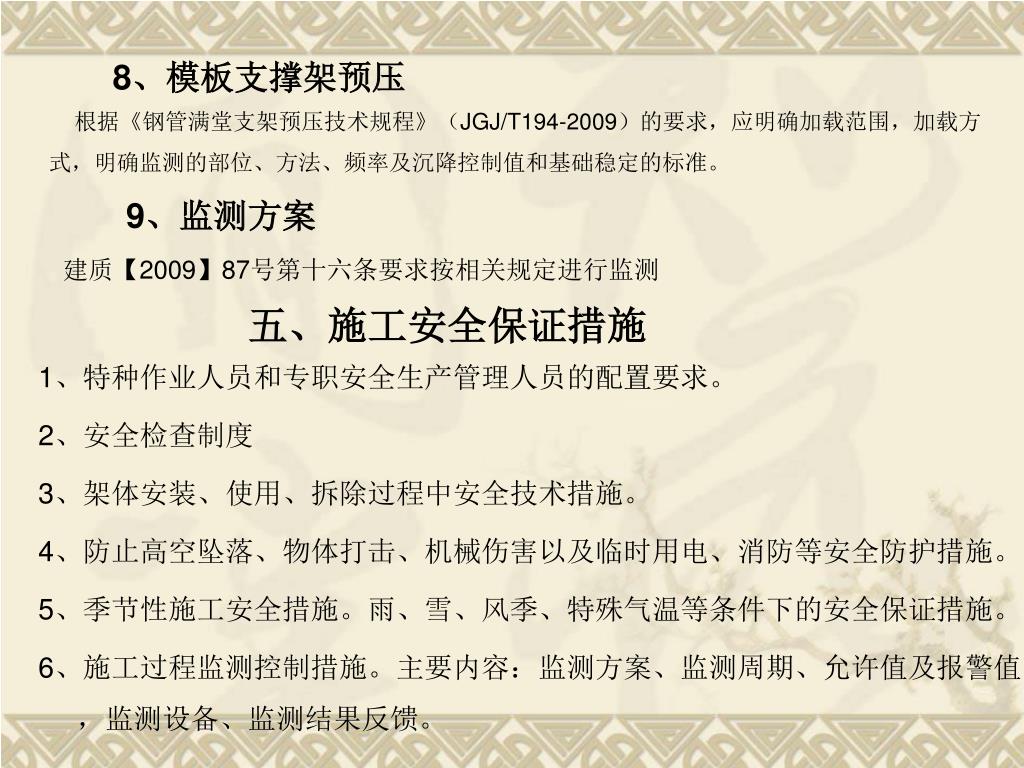

  20. 8、模板支撑架预压 9、监测方案建质【2009】87号第十六条要求按相关规定进行监测 根据《钢管满堂支架预压技术规程》（JGJ/T194-2009）的要求，应明确加载范围，加载方式，明确监测的部位、方法、频率及沉降控制值和基础稳定的标准。 五、施工安全保证措施 1、特种作业人员和专职安全生产管理人员的配置要求。 2、安全检查制度 3、架体安装、使用、拆除过程中安全技术措施。 4、防止高空坠落、物体打击、机械伤害以及临时用电、消防等安全防护措施。 5、季节性施工安全措施。雨、雪、风季、特殊气温等条件下的安全保证措施。 6、施工过程监测控制措施。主要内容：监测方案、监测周期、允许值及报警值，监测设备、监测结果反馈。

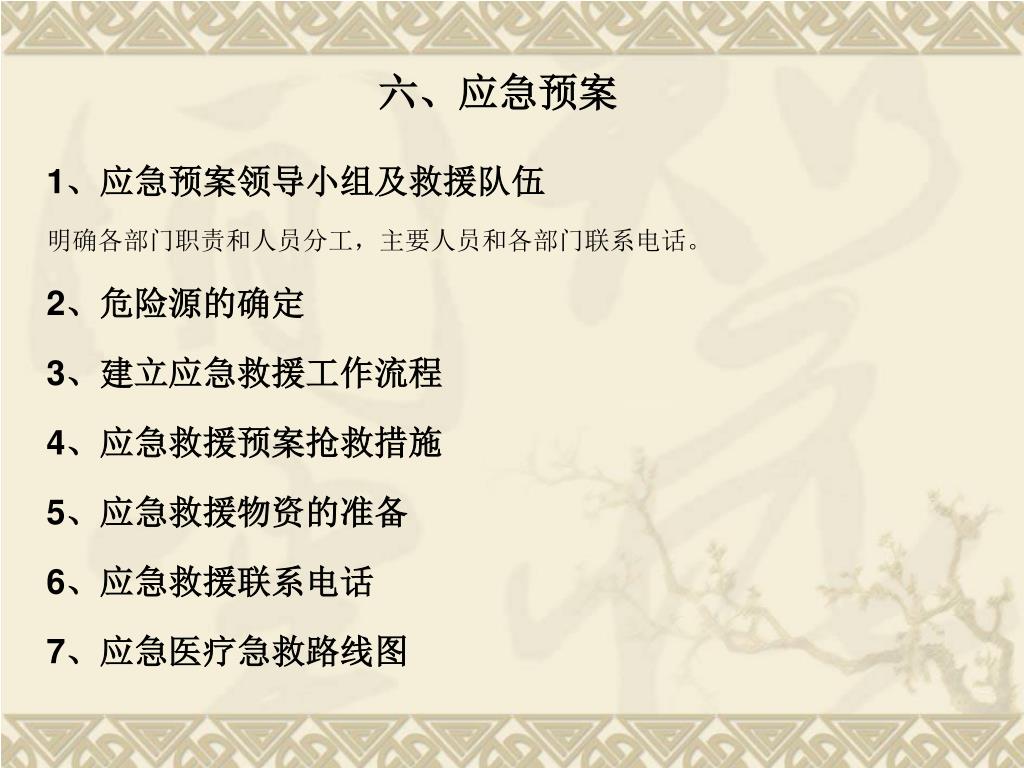

  21. 六、应急预案 1、应急预案领导小组及救援队伍 明确各部门职责和人员分工，主要人员和各部门联系电话。 2、危险源的确定 3、建立应急救援工作流程 4、应急救援预案抢救措施 5、应急救援物资的准备 6、应急救援联系电话 7、应急医疗急救路线图

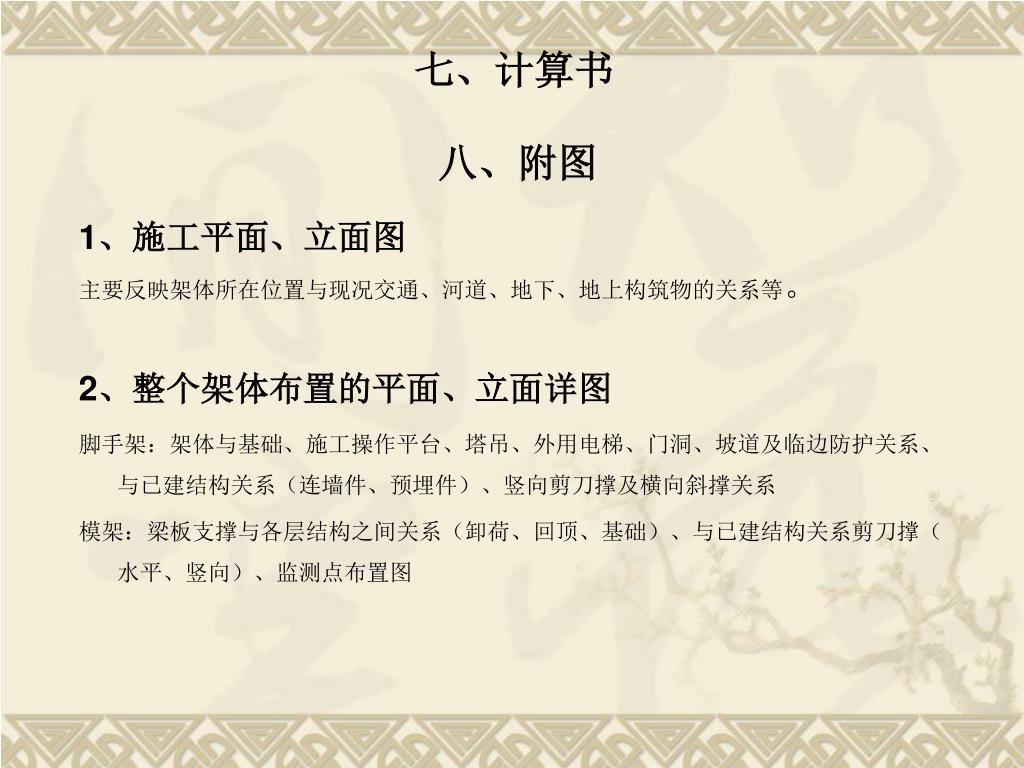

  22. 七、计算书 八、附图 1、施工平面、立面图 主要反映架体所在位置与现况交通、河道、地下、地上构筑物的关系等。 2、整个架体布置的平面、立面详图 脚手架：架体与基础、施工操作平台、塔吊、外用电梯、门洞、坡道及临边防护关系、与已建结构关系（连墙件、预埋件）、竖向剪刀撑及横向斜撑关系 模架：梁板支撑与各层结构之间关系（卸荷、回顶、基础）、与已建结构关系剪刀撑（水平、竖向）、监测点布置图
