  1. BEMETA DESIGN s.r.o. …poslední kapka k dokonalosti…

  2. Nabízíme zkušenosti v oblasti konstrukcí, zajistíme zpracování dokumentace od a změření, návrhu řešení, 2D výrobní dokumentace, 3D modelu výrobku až po výrobu. ŘEZÁNÍ LASEREM Moderní technologie používaná řadu let pro efektivní dělení materiálů, výrobu tvarově složitých součástí a tam, kde je kladen důraz na přesnost zpracování, vysokou kvalitu řezu, rychlost apod. Poslední dobou se velmi úspěšně prosazuje a uplatňuje také v tomto odvětví použití vláknových (fiber) laserů. VLÁKNOVÝ (FIBER) LASER Výrobci jsou zaměřeni na stálé zlepšování procesů a snižování nákladů při zachování či dokonce zvýšení kvality. Nižší náklady na zisk vláknového laserového paprsku a jeho vysoká kvalita, činí tento systém vláknového laseru velmi přínosným. U fiber laseru je paprsek veden pomocí optického vlákna až k řezací hlavě, čímž odpadá složité nastavování optické dráhy paprsku (zrcadel).

  3. Díky tomu mají tyto lasery ve srovnání s běžně rozšířenými CO2 lasery několik výhod: bezúdržbové vedení paprsku • odpadá potřeba rezonátorových plynů • rychlý náběh rezonátoru • vynikající parametry paprsku v celém výkonovém rozsahu • celkově nenáročná obsluha a údržba • minimální nároky na nastavování a seřizování, jednoduchá obsluha • nízká spotřeba elektrické energie • nízké náklady na provoz nízké náklady na údržbu • zvýšená produktivita u tenkých plechů • rozšířené možnosti použití pro další materiály • kvalitní gravírování - značení Proto naše firma vsadila na tuto novou technologii a pro řezání laserem používáme řezací automat NESSAP GAMA.

  4. CNC VLÁKNOVÝ ŘEZACÍ LASER NESSAP GAMA 3015FL TECHNICKÉ PARAMETRY: Typ rezonátoru: Ytterbium Fiber Laser YLS – 2000 (vlnová délka 1070 nm) Výkon rezonátoru: 2kW Pracovní plocha stolu: 3000x1500 mm Přesnost řezání: +/- 0,1 mm Šířka spáry řezu: 0,1 - 0,6 mm dle materiálu Max. hmotnost polotovaru: 450 kg Max. tloušťka řezaného materiálu: konstrukční ocel 12 mm nerezová ocel 6 mm mosaz 4 mm měděné slitiny 3 mm hliníkové slitiny 5 mm

  5. Dále možnost pálení pozinkovaných plechů, titanu a dalších nestandartních, vysoce reflexních materiálů, které není možné běžně pálit pomocí CO2laserů. Fiber laser pálí dobře i různé druhy plastů a gumu. U těchto nestandartních materiálů je ale nutné posoudit možnost řezání i odsávání splodin až na základě vzorků.   Jednotlivé díly je také možné označit gravírováním (popis výpalků číslem, pozicí, značení pro závity, polohu navařovaných částí apod.)

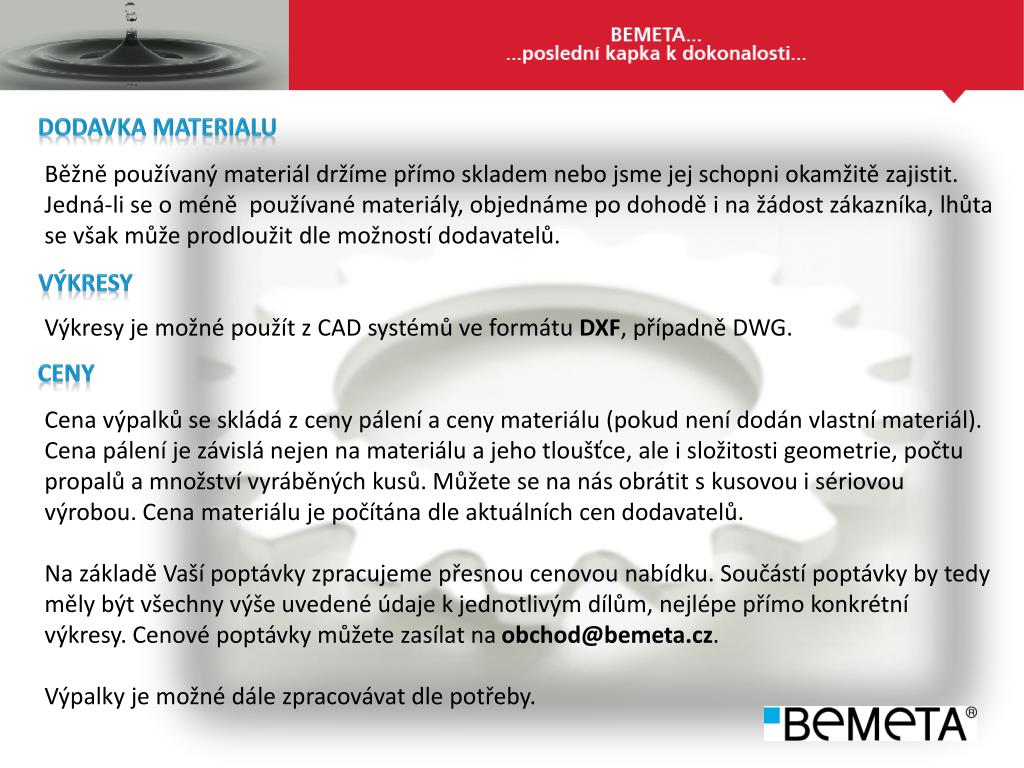

  6. DODÁVKA MATERIÁLU Běžně používaný materiál držíme přímo skladem nebo jsme jej schopni okamžitě zajistit. Jedná-li se o méně používané materiály, objednáme po dohodě i na žádost zákazníka, lhůta se však může prodloužit dle možností dodavatelů. Výkresy je možné použít z CAD systémů ve formátu DXF, případně DWG. Cena výpalků se skládá z ceny pálení a ceny materiálu (pokud není dodán vlastní materiál). Cena pálení je závislá nejen na materiálu a jeho tloušťce, ale i složitosti geometrie, počtu propalů a množství vyráběných kusů. Můžete se na nás obrátit s kusovou i sériovou výrobou. Cena materiálu je počítána dle aktuálních cen dodavatelů. Na základě Vaší poptávky zpracujeme přesnou cenovou nabídku. Součástí poptávky by tedy měly být všechny výše uvedené údaje k jednotlivým dílům, nejlépe přímo konkrétní výkresy. Cenové poptávky můžete zasílat na obchod@bemeta.cz. Výpalky je možné dále zpracovávat dle potřeby. VÝKRESY CENY

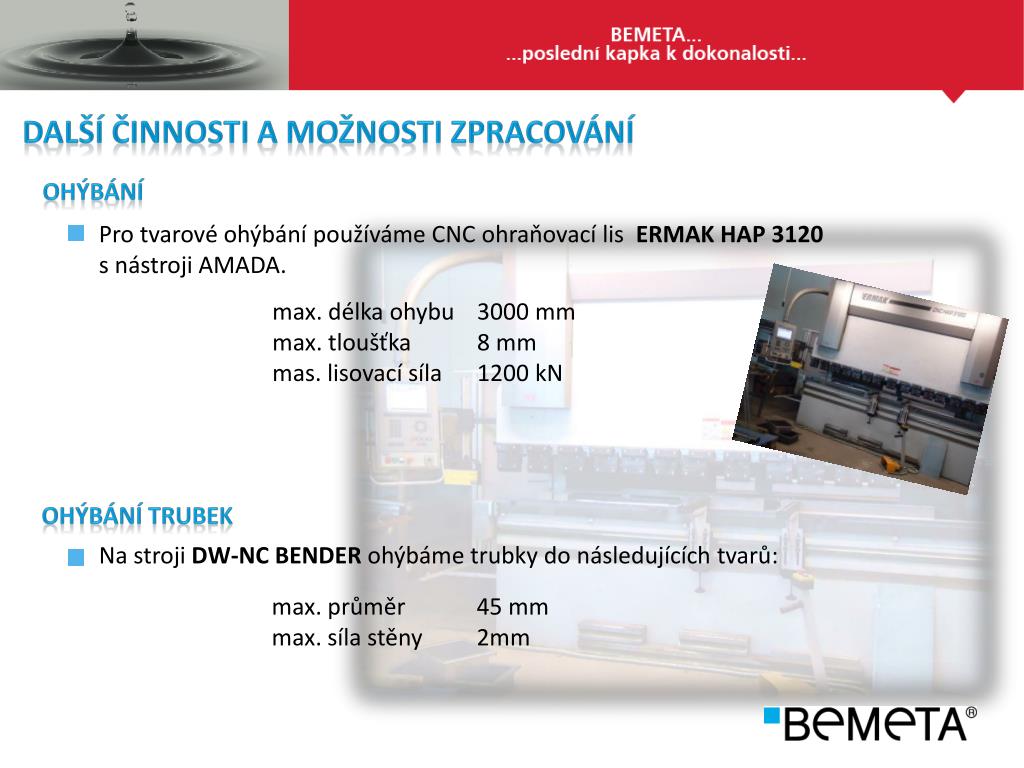

  7. DALŠÍ ČINNOSTI A MOŽNOSTI ZPRACOVÁNÍ OHÝBÁNÍ Pro tvarové ohýbání používáme CNC ohraňovací lis ERMAK HAP 3120 s nástroji AMADA. max. délka ohybu 3000 mm max. tloušťka 8 mm mas. lisovací síla 1200 kN OHÝBÁNÍ TRUBEK Na stroji DW-NC BENDER ohýbáme trubky do následujících tvarů: max. průměr 45 mm max. síla stěny 2mm

  8. ŘEZÁNÍ PROFILŮ K řezání hutního materiálu používáme pásové pily Pegas. STŘÍHÁNÍ PLECHŮ Na tabulových nůžkách TST NTC 2000/4. max. délka 2000mm max. tloušťka 4 mm SOUSTRUŽENÍ Provádíme soustružení kusových zakázek na TOS SV 18.

  9. VRTÁNÍ K dispozici máme stolní vrtačky vrtačka - závitořez stolní vrtačko-frézka SVAŘOVÁNÍ Na třech pracovištíchsvařujemeel. obloukem – ruční metodou: MIG-MAG (KIT 200 – CO2 ) TIG (JASIC SUPER 180P, SUPER ALLAS 180 HF)

  10. BROUŠENÍ LEŠTĚNÍ S broušením a leštěním nerezových dílů máme mnoholeté zkušenosti. Používáme pásové brusky - tvarová, brusný modul GXR GRIT GX75 - kruhová bruska centerless GXW - modul podélného broušení GIL GRIT GX150 - tvarový brusný modul GIR SUHNER-ROTOFERA - modul pásové brusky - modul leštícího kotouče - další výměnné moduly

  11. POVRCHOVÁ ÚPRAVA V kooperaci jsme schopni zajistit: lakování chemické leštění moření chromování titanování zinkování

  12. BEMETA … posledníkapka k dokonalostiobchodníchvztahů! DěkujemeVámzapozornost www.bemeta.cz
