概要：　ナノ電極の作製法

概要：　ナノ電極の作製法. 高分子膜による逐次被覆. ガラス封入白金線のＨＦによる溶出. 器用さに依らない 高い 成功率　 (3/4) 直径： 1 nm - 5 mm 6 時間連続使用 15 時間の乾燥 / 使用繰り返し. 利点. 物理 化学的面白さ Fc は 450 MV s -1 でも可逆、 k o = 2700 cm s -1 に相当. 作製法. エタノール＋水で白金線を溶解 白金線をガラスに封じ込め 封じ込めガラスを粗研磨 交流測定 に よる制御研磨 HF 中でガラスの化学溶出 加熱 安定化. エタノール＋水で白金線を溶解.

rasha
Download Presentation

概要：　ナノ電極の作製法

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

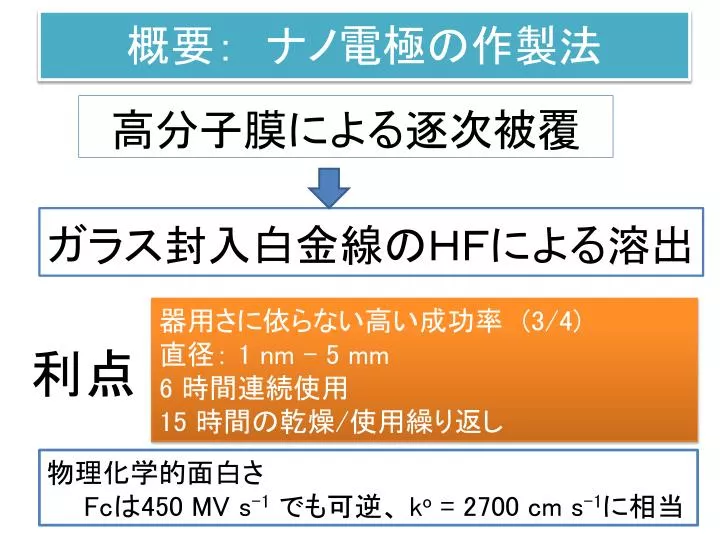

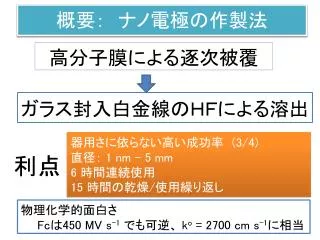

  1. 概要：　ナノ電極の作製法 高分子膜による逐次被覆 ガラス封入白金線のＨＦによる溶出 器用さに依らない高い成功率　(3/4) 直径： 1 nm - 5 mm 6 時間連続使用 15 時間の乾燥/使用繰り返し 利点 物理化学的面白さ Fcは450 MV s-1でも可逆、ko = 2700 cm s-1に相当

  2. 作製法 • エタノール＋水で白金線を溶解 • 白金線をガラスに封じ込め • 封じ込めガラスを粗研磨 • 交流測定による制御研磨 • HF中でガラスの化学溶出 • 加熱安定化

  3. エタノール＋水で白金線を溶解 3 MCaCl2: エタノール+水 5 V, 60 Hz 6 MNaNO2, 5 V, 60 Hz 粘性低い→　対流大きい

  4. Poten- tiostat AC 0.1V, 1 KHz Lock-in amplifier PC Pt wire Pt coil 0.1M KCl Emery paper (b) (a) (c) 交流測定による制御研磨

  5. 露出研磨時間の変化

  6. ガラスのHFによる溶解＋加熱85度 電極の 大きさの制御困難

  7. CV 2.1 mM FcTMA 4.7 nm 5.3 mM Fc2.8 nm

  8. 安定性 10 / pA 5 L ６時間連続CV FcTMA水中 I CV→　洗浄→　50度乾燥→　40分放置 0 0 2 4 6 0.4 / h t / nA L I 0.2 0 0 5 10 15 h t /

  9. ネルンストプロット 0 0.1 0.2 1 )] Fc I - L I ( 0 I / log[ FcTMA -1 0.3 0.4 0.5 E / V vs. Ag|AgCl

  10. 半波電位 FcTMA 0.1 0.4 / V vs.Ag|AgCl E1/2(FcTMA) = 0.404  0.025 V E1/2(Fc) = 0.056  0.004 V Fc 1/2 E 0 0.3 0 1 2 3 log( / nm) a
