Presentation Transcript

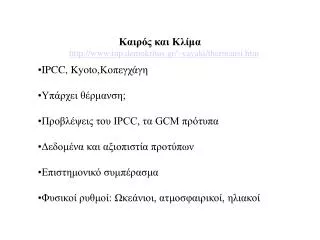

slide1
Καιρός και Κλίμα

http://www.inp.demokritos.gr/~vayaki/thermansi.htm

  • IPCC, Kyoto,Κοπεγχάγη
  • Υπάρχει θέρμανση;
  • Προβλέψεις του IPCC, τα GCM πρότυπα
  • Δεδομένα και αξιοπιστία προτύπων
  • Επιστημονικό συμπέρασμα
  • Φυσικοί ρυθμοί: Ωκεάνιοι, ατμοσφαιρικοί, ηλιακοί
slide2

AGW: Anthropogenic Global Warming Ανθρωπογενής Πλανητική Θέρμανση

αλλοιώς: Υπερθέρμανση του Πλανήτη

Climate Change Κληματική Αλλαγή

Climate Disruption Κληματική Αποδιοργάνωση

ipcc intergovernmental panel on climate change

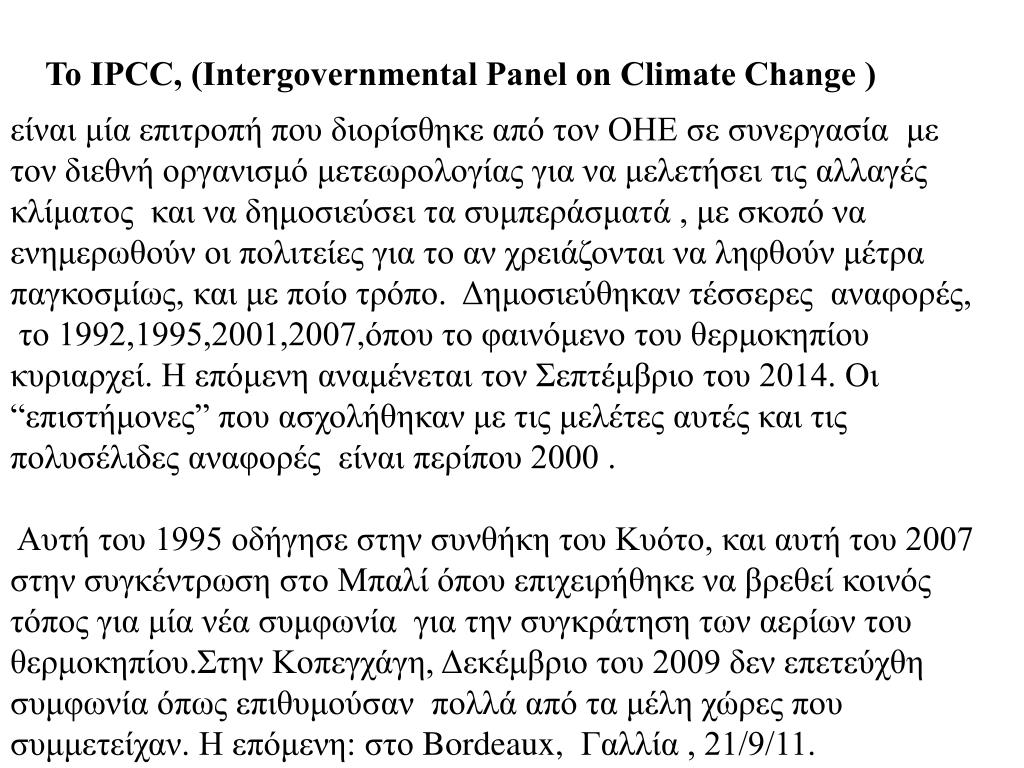

Το IPCC, (Intergovernmental Panel on Climate Change )

είναι μία επιτροπή που διορίσθηκε από τον ΟΗΕ σε συνεργασία με τον διεθνή οργανισμό μετεωρολογίας για να μελετήσει τις αλλαγές κλίματος και να δημοσιεύσει τα συμπεράσματά , με σκοπό να ενημερωθούν οι πολιτείες για το αν χρειάζονται να ληφθούν μέτρα παγκοσμίως, και με ποίο τρόπο. Δημοσιεύθηκαν τέσσερες αναφορές,

το 1992,1995,2001,2007,όπου το φαινόμενο του θερμοκηπίου κυριαρχεί. Η επόμενη αναμένεται τον Σεπτέμβριο του 2014. Οι “επιστήμονες” που ασχολήθηκαν με τις μελέτες αυτές και τις πολυσέλιδες αναφορές είναι περίπου 2000 .

Αυτή του 1995 οδήγησε στην συνθήκη του Κυότο, και αυτή του 2007 στην συγκέντρωση στο Μπαλί όπου επιχειρήθηκε να βρεθεί κοινός τόπος για μία νέα συμφωνία για την συγκράτηση των αερίων του θερμοκηπίου.Στην Κοπεγχάγη, Δεκέμβριο του 2009 δεν επετεύχθη συμφωνία όπως επιθυμούσαν πολλά από τα μέλη χώρες που συμμετείχαν.Η επόμενη: στο Bordeaux, Γαλλία , 21/9/11.

slide4
Καιρός και Κλίμα
  • Έχει ο καιρός γυρίσματα
  • Καιρός φέρνει τα λάχανα, καιρός τα παραπούλια
  • Κάθε πράγμα στον καιρό του και ο κολιός τον Αύγουστο
  • Η Ελλάδα έχει εύκρατο κλίμα

Ο καιρός είναι η πρόβλεψη για την επόμενη μέρα/εβδομάδα

Το κλίμα είναι μία μέση τιμή του καιρού για μεγάλα

χρονικά διαστήματα, κατά συνθήκη, 30 χρόνια

Βασική μεταβλητή του καιρού είναι η θερμοκρασία, Τ,

καθώς και για το κλίμα. Η μέση τιμή της θερμοκρασίας

συνδέεται μεσω της Stefan-Boltzman εξίσωσης για

το μέλαν σώμα με μονάδες ροής ενέργειας, Watts/m2

slide5
Καιρός και Κλίμα 2

Στίς μελέτες για το κλίμα επιβάλλεται ισολογισμός μεταξύ της

εισερχόμενης ηλιακής ενέργειας και της ακτινοβολούμενης

από την γη προς το διάστημα.

Forcings είναι στο λεξιλόγιο των κλιματολόγων, όχι των φυσικών,

η επιπλέον ενεργειακή συνεισφορά από παράγοντες διάφορους που

αλλάζουν το σημείο ισορροπίας σε μιά ιδεατή σφαίρα ανάμεσα

στην Τροπόσφαιρα και την Στρατόσφαιρα όπου

εξισορροπεί η εισερχόμενη με την εξερχόμενη ενέργεια, ώστε να

μη υπερθερμανθεί ο πλανήτης.(ήλιος, σύννεφα, αέρια θερμοκηπίου)

Η θερμοκρασία είναι η κύρια μεταβλητη που αναλύεται διεξοδικά

στις μελέτες του IPCC με προσαρμογή των προτύπων στα δεδομενα.

energy budget
Energy budget

1,366 watts/m**2, μέσος όρος ολοκληρώνοντας τη γη και για ένα χρόνο

Ξηρά ατμοσφ.

N2 78.084%

O2 20.946%

Ar 0.934%

Λοιπα 0.03768%

Albedo

H2O

CO2 +

Η2Ο~0.40%

Ολικά

στην επιφάνεια

1%-4%

σ = 5.67×10−8 W m−2 K−4

15C 390Watts/m^2

5C 338 ’’’’’

slide7
θερμοκρασία

Πως μετριέται η θερμοκρασία;

Θερμόμετρα από τον 19ο αιώνα

Proxy ενδιάμεσος

Πυρήνες απο παγετώνες

Ανάπτυξη δέντρων

Κατακαθήσεις διαφόρων οργανικών

Κ.λ.π.

Δορυφόροι μετα το 1979

slide8
Amsu

7.5km

slide9

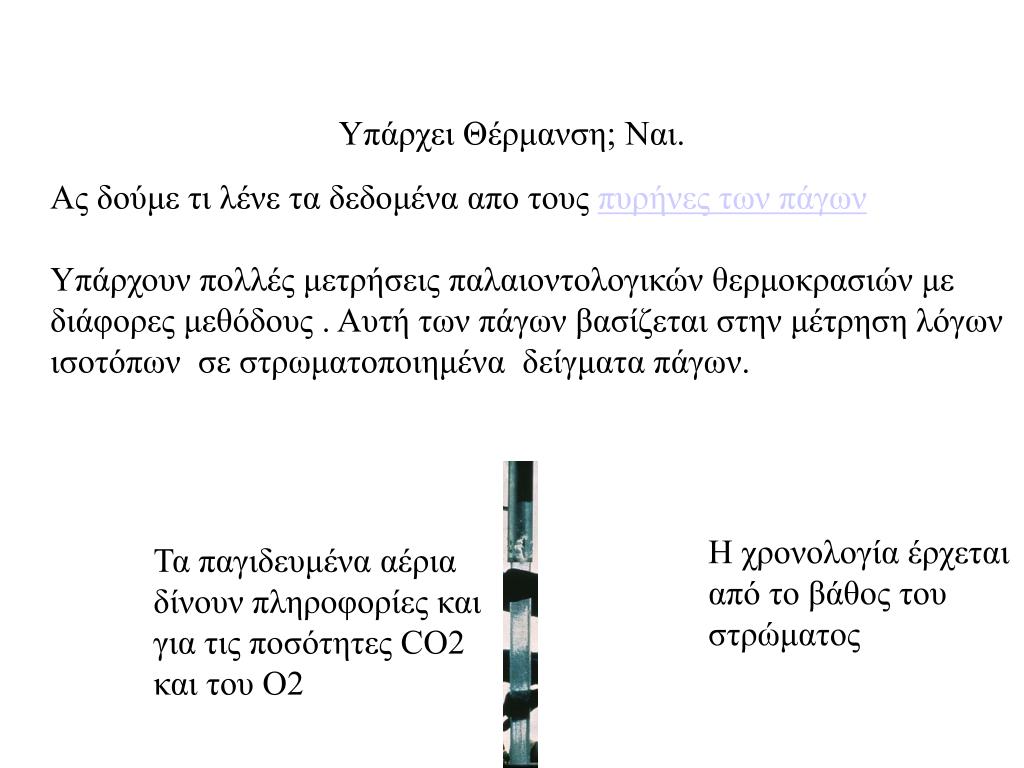

Υπάρχει Θέρμανση; Ναι.

Ας δούμε τι λένε τα δεδομένα απο τους πυρήνες των πάγων

Υπάρχουν πολλές μετρήσεις παλαιοντολογικών θερμοκρασιών με

διάφορες μεθόδους . Αυτή των πάγων βασίζεται στην μέτρηση λόγων

ισοτόπων σε στρωματοποιημένα δείγματα πάγων.

Η χρονολογία έρχεται

από το βάθος του

στρώματος

Τα παγιδευμένα αέρια

δίνουν πληροφορίες και

για τις ποσότητες CO2

και του Ο2

slide14

the 400 years following each minimum in the record that leads to a sustained sharp rise

There were 10 of them; the first five are plotted in cyan and the more recent 5 in blue.

The hatched black line is the average of the 5 recent (blue) spikes.

The red dots are the uptick at the end of GISP2 and HadSST, spliced at 1850.

http://wattsupwiththat.com/2011/07/01/whats-up-next/#more-42538

slide15
Μέθοδος υπολογισμών

General Circulation Models

Επιβάλλουν τις εξισώσεις που υποθέτουν ότι ισχύουν για τις αλλαγές

στον χρόνο των μεταβλητών, και βήμα βήμα προσαρμόζουν τις

παραμέτρους ώστε να συνταιριάξουν τούς υπολογισμούς με τα

δεδομένα . Όταν εκτιμηθεί ότι έχει συγκλίνει η λύση, σταθεροποιούν τις

παραμέτρους και προχωρούν τον υπολογισμό στον μελλοντικό χρόνο,

κάνοντας «πρόβλεψη» καιρού.

Τα πολυάριθμα πρότυπα του IPCC είναι τού ιδίου τύπου, μόνο που οι

προσαρμογές εστιάζονται στην αλλαγή θερμοκρασίας και η

πρόβλεψη επεκτείνεται στα εκατό χρόνια και λέγεται

“προβολή κλίματος”.

Τα GCM του κλίματος έχουν εκ κατασκευής την συνεισφορά του

διοξειδίου του άνθρακα ως βασική δομική υπόθεση.

slide17

GCMs or General Circulation Models, weather turned into climate models by increasing grids and approximations.Typical 200kmX200kmX20km , 20 minute steps.

slide18
Πλήθος Παραμέτρων
  • Προσαρμόζονται στα δεδομένα
  • Προεκτείνονται στο μέλλον
  • Γραμμική υπόθεση:y=a+bx
  • Αναπόφευκτη η αποτυχία στην προέκταση στο μέλλον
  • γιατί η αεροδυναμική, υδροδυναμική
  • κλπ περιγράφονται απο συζευγμένες διαφορικές εξισώσεις με
  • δεδομένη την μή γραμμικότητα

χρόνος

slide19
Τι δεν περιλαμβάνεται στις δυναμικές παραδοχές των προτύπων αυτών

http://wattsupwiththat.com/2011/06/30/earths-climate-system-is-ridiculously-complex-with-draft-link-tutorial/

1. Earth’s Rotational Energy;http://en.wikipedia.org/wiki/Rotational_energyhttp://en.wikipedia.org/wiki/Earth%27s_rotationhttp://www.physicalgeography.net/fundamentals/6h.html

results in day and night;http://wiki.answers.com/Q/Why_does_rotation_cause_day_and_night

causes the Coriolis Effect;http://en.wikipedia.org/wiki/Coriolis_effect

imparts Planetary Vorticity on the oceans;http://oceanworld.tamu.edu/resources/ocng_textbook/chapter12/chapter12_01.htm

and manifests as Ocean Gyres;http://en.wikipedia.org/wiki/Ocean_gyre

the Antarctic Circumpolar Current;http://en.wikipedia.org/wiki/Antarctic_Circumpolar_Currenthttp://en.wikipedia.org/wiki/File:Conveyor_belt.svg

and Arctic Ocean circulation:http://www.whoi.edu/page.do?pid=12455&tid=441&cid=47170&ct=61&article=20727http://www.john-daly.com/polar/flows.jpg

Earth’s Rotational Energy influences Atmospheric Circulation;http://en.wikipedia.org/wiki/Atmospheric_circulation

including the Jet Stream;http://en.wikipedia.org/wiki/Jet_stream

Westerlies;http://en.wikipedia.org/wiki/Westerlies

Tradewinds;http://en.wikipedia.org/wiki/Trade_wind

Tropical Cyclones;http://en.wikipedia.org/wiki/Tropical_cyclone

Tornadoes:http://en.wikipedia.org/wiki/Tornado

and Polar Vortices;http://en.wikipedia.org/wiki/Polar_vortex

which “are caused when an area of low pressure sits at the rotation pole of a planet. This causes air to spiral down from higher in the atmosphere,

like water going down a drain.”http://www.universetoday.com/973/what-venus-and-saturn-have-in-common/

slide20

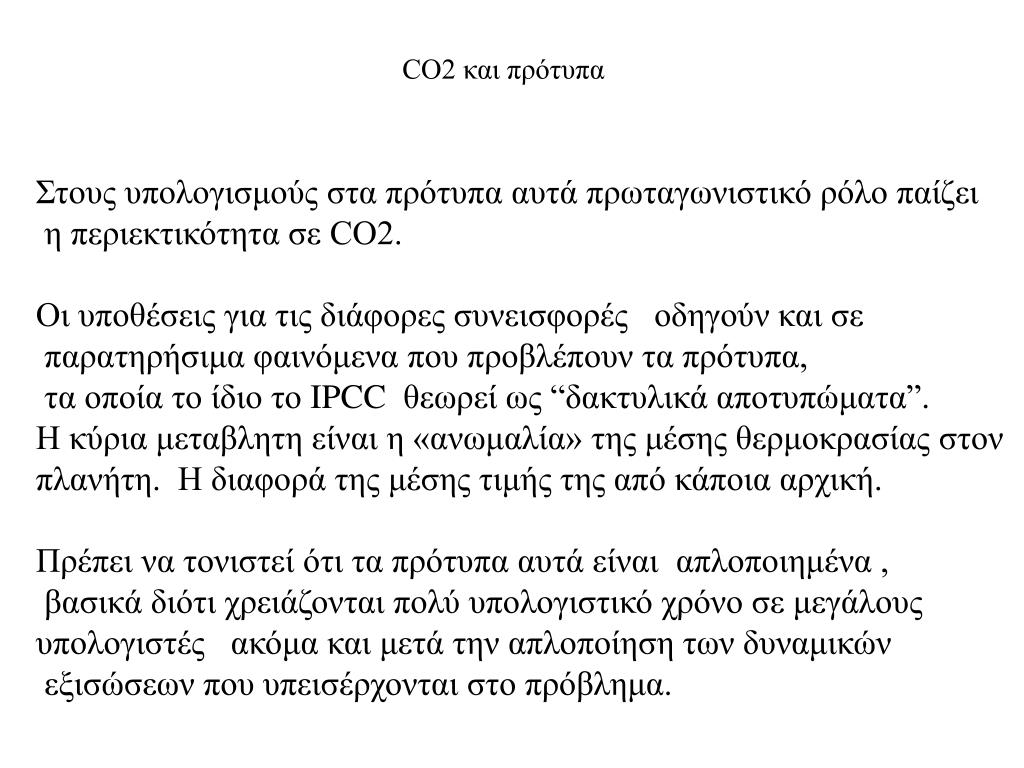

CO2 και πρότυπα

Στους υπολογισμούς στα πρότυπα αυτά πρωταγωνιστικό ρόλο παίζει

η περιεκτικότητα σε CO2.

Οι υποθέσεις για τις διάφορες συνεισφορές οδηγούν και σε

παρατηρήσιμα φαινόμενα που προβλέπουν τα πρότυπα,

τα οποία το ίδιο το IPCC θεωρεί ως “δακτυλικά αποτυπώματα”.

Η κύρια μεταβλητη είναι η «ανωμαλία» της μέσης θερμοκρασίας στον

πλανήτη. Η διαφορά της μέσης τιμής της από κάποια αρχική.

Πρέπει να τονιστεί ότι τα πρότυπα αυτά είναι απλοποιημένα ,

βασικά διότι χρειάζονται πολύ υπολογιστικό χρόνο σε μεγάλους

υπολογιστές ακόμα και μετά την απλοποίηση των δυναμικών

εξισώσεων που υπεισέρχονται στο πρόβλημα.

slide23
Ανθρωπογενές CO2

Πώς μπορεί να αποκτήσει το ανθρωπογενές CO2 τόσο μεγάλο ρόλο

στήν μόνωση/θέρμανση του πλανήτη όταν είναι μόνο το 0.3% των

φυσικών αερίων θερμοκηπίου; Με ένα εξειδικευμένο πρότυπο

ανατροφοδότησης (feedback). Αυξάνει το ανθρωπογενές CO2

κατα x% ; αυξάνει η θερμοκρασία στους ωκεανούς, που αποδίδουν

H2O και CO2 , οι υδρατμοί δημιουργούν σύννεφα και συγκρατούν

περαιτέρω την θερμοκρασία, και γίνεται μία καταιγιστική

ανατροφοδότηση. Αυτά έχουν προγραμματιστεί, και έτσι δίνονται οι

προβλέψεις καταστροφής από την αύξηση του CO2.

.

.

slide25

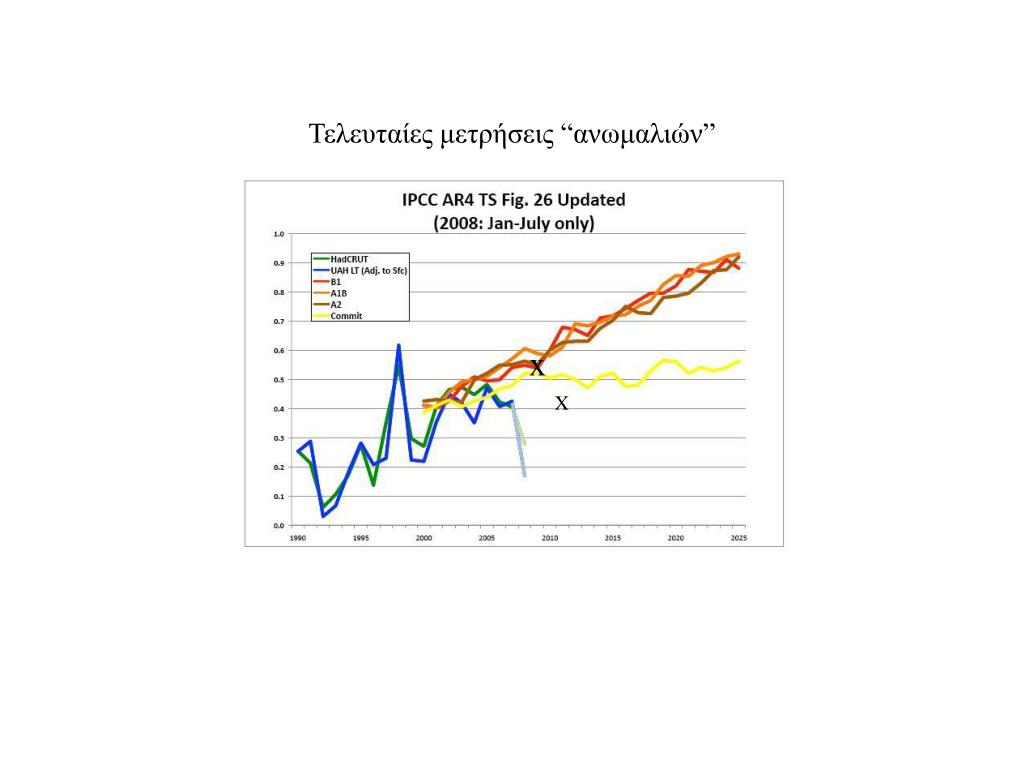

Τελευταίες μετρήσεις “ανωμαλιών”

x

X

slide26
2011

Τελευταίες μετρήσεις

slide27

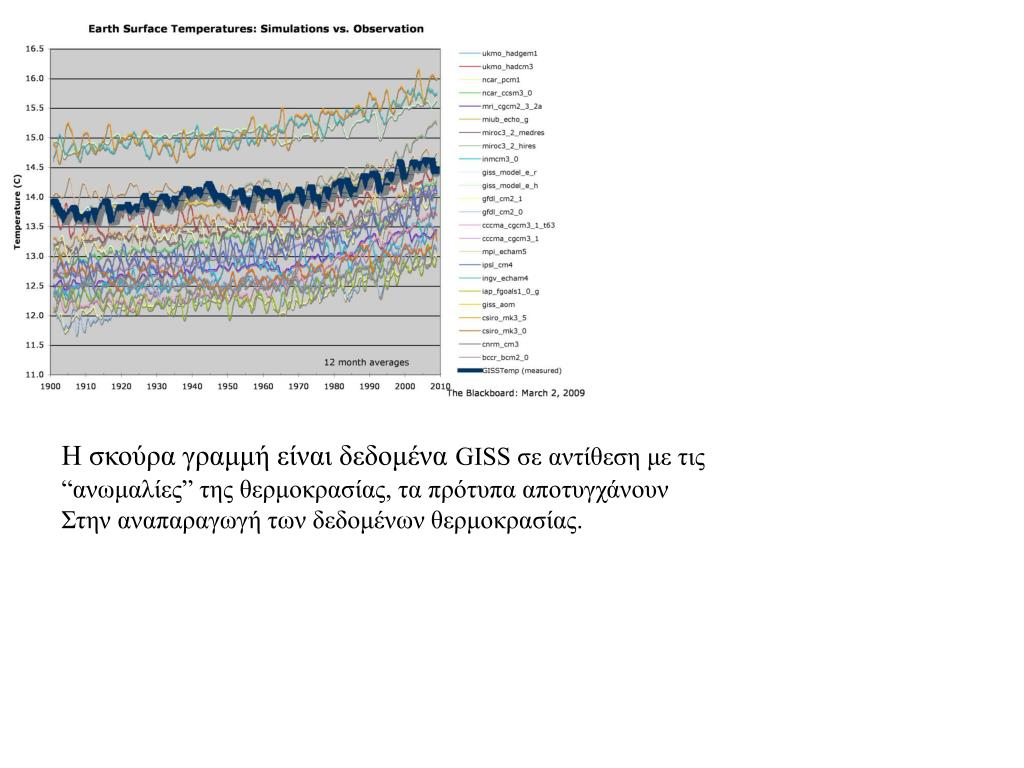

Η σκούρα γραμμή είναι δεδομέναGISS σε αντίθεση με τις

“ανωμαλίες” της θερμοκρασίας, τα πρότυπα αποτυγχάνουν

Στην αναπαραγωγή των δεδομένων θερμοκρασίας.

slide29
Κακός συσχετισμός CO2 μεθερμοκρασία
slide30
Κακός συσχετισμός CO2 μεθερμοκρασία
slide35
Ωκεάνια κατακράτηση θέρμανση

Κόκκινο δεδομένα. Μπλέ πρότυπα

et al http www itia ntua gr
Καθ.Δ.Κουτσογιάννης et alhttp://www.itia.ntua.gr/
  • Η ομάδα του κ. Κουτσογιάννη στο Εθνικο Μετσοβειο Πολυτεχενειοέχει κάνει
  • συστηματική δουλειά μελετώντας τα αποτελέσματα των IPCC προτύπων σε
  • υδρολογικά δεδομένα στον χρόνο και στον πλανήτη και
  • καταλήγει στο συμπερασμα μεταξυ άλλων
  • However,modeloutputsatannualandclimatic(30year)scalesareirrelevantwith
  • reality;also,theydonotreproducethenaturaloveryearfluctuationand,generally,
  • underestimatethevarianceandtheHurstcoefficientoftheobservedseries;none
  • ofthemodelsprovestobesystematicallybetterthantheothers.
  • Thehugenegativevaluesofcoefficientsofefficiencyatthosescalesshowthat
  • modelpredictionsaremuchpoorerthatanelementarypredictionbasedonthe
  • timeaverage.
  • Thismakesfutureclimateprojectionsnotcredible.
slide40

• The performance of the models at local scale at 55 stations worldwide (in addition to

the 8 stations used in Koutsoyiannis et al., 2008) is poor regarding all statistical

indicators at the seasonal, annual and climatic time scales. In most cases the observed

variability metrics (standard deviation and Hurst coefficient) are underestimated.

• The performance of the models (both the TAR and AR4 ones) at a large spatial scale,

i.e. the contiguous USA, is even worse.

• None of the examined models reproduces the over‐year fluctuations of the areal

temperature of USA (gradual increase before 1940, falling trend until the early 1970’s,

slight upward trend thereafter); most overestimate the annual mean (by up to

4°C) and predict a rise more intense than reality during the later 20th century.

• On the climatic scale, the model whose results for temperature are closest to reality

(PCM‐20C3M) has an efficiency of 0.05, virtually equivalent to an elementary

prediction based on the historical mean; its predictive capacity against other indicators

(e.g. maximum and minimum monthly temperature) is worse.

• The predictive capacity of GCMs against the areal precipitation is even poorer

(overestimation by about 100 to 300 mm). All efficiency values at all time scales are

strongly negative, while correlations vary from negative to slightly positive.

• Contrary to the common practice of climate modellers and IPCC, here comparisons are

made in terms of actual values and not departures from means (“anomalies”). The

enormous differences from reality (up to 6°C in minimum temperature and 300 mm in

annual precipitation) would have been concealed if departures from mean had been

taken.

http://www.itia.ntua.gr/getfile/900/2/documents/2009EGU_ClimatePr.pdf

slide41
Συμπερασματικά τα IPCC πρότυπα διαψεύδονται από:
  • Η θερμοκρασία είναι στάσιμη τα τελευταία δέκα χρόνια και ίσως πέφτει ενώ το CO2 αυξάνει
  • Δεν υπάρχει το CO2 αποτύπωμα στην θερμοκρασία της τροπόσφαιρας
  • Δεν υπάρχει θετική ανατροφοδότηση
  • Η ειδική υγρασία ελαττώνεται αντί να αυξάνει
  • Η ενέργεια που λείπει δεν κρύβεται στους ωκεανούς.
  • Τα πρότυπα δεν αναπαράγουν τις απολυτες θερμοκρασίες
  • Οι υδρολογικές προβλέψεις των προτύπων αστοχούν
  • Μία υπόθεση καταρρίπτεται αν και μία μόνο από τις πρόβλεψεις της δεν επιβεβαιώνεται, και εδώ έχουμε επτά.
slide42
Γιατί; αναμενόμενο;

πυρήνες των πάγων

slide44

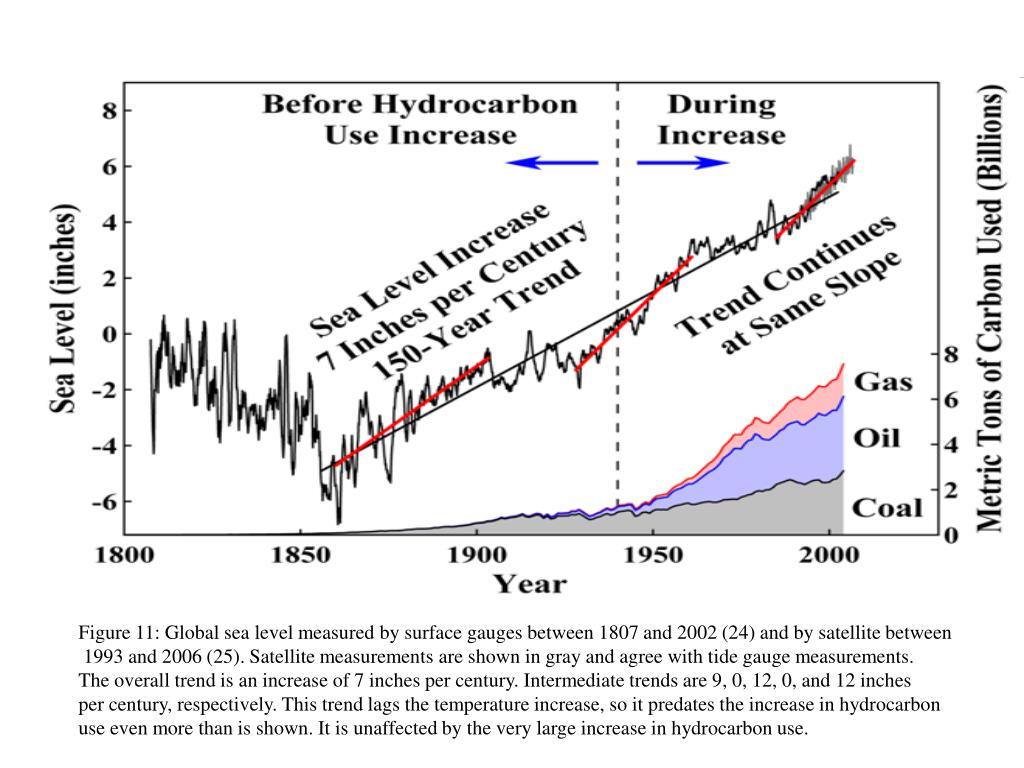

Figure 11: Global sea level measured by surface gauges between 1807 and 2002 (24) and by satellite between

1993 and 2006 (25). Satellite measurements are shown in gray and agree with tide gauge measurements.

The overall trend is an increase of 7 inches per century. Intermediate trends are 9, 0, 12, 0, and 12 inches

per century, respectively. This trend lags the temperature increase, so it predates the increase in hydrocarbon

use even more than is shown. It is unaffected by the very large increase in hydrocarbon use.

slide45
CO2Η ανθρώπινη συνεισφορά ( πράσινη γραμμή) είναι μηδαμινή

Δισ. τονοι

slide46

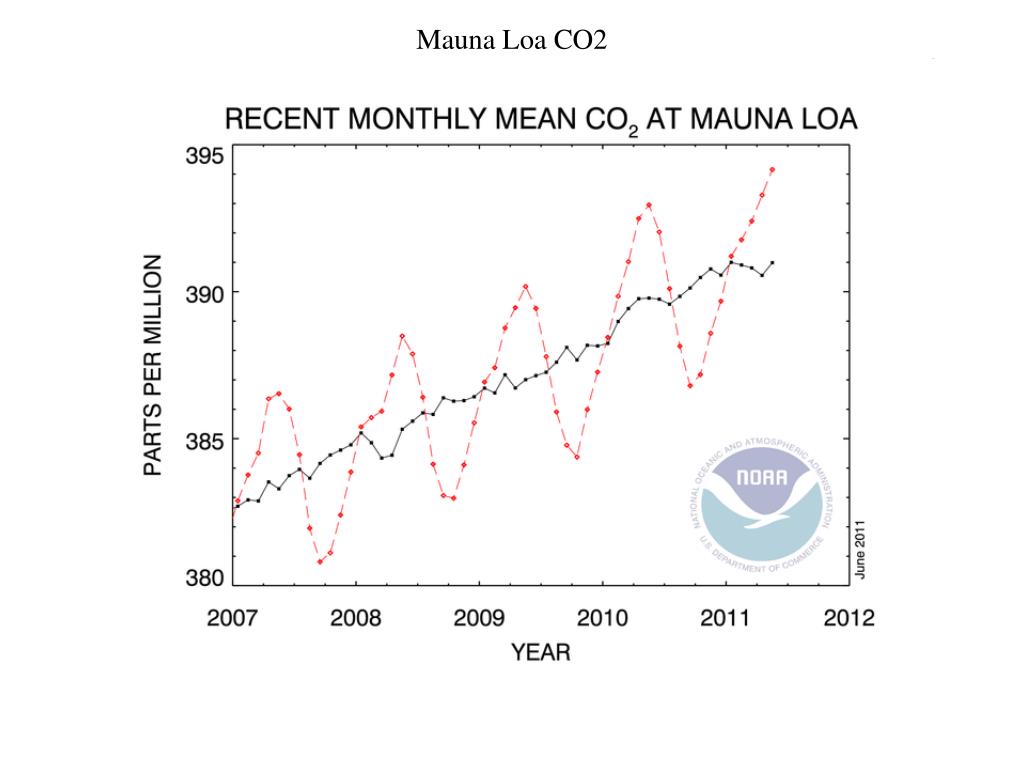

CO2

Τονίζουμε οτι το CO2 έπεται της αύξησης της θερμοκρασίας

κατα 800+/- 200 χρόνια. Αυτό οφείλεται στο ότι οι κρύοι

ωκεανοί δεσμεύουν το CO2, και το αποδίδουν στην

ατμόσφαιρα όσο θερμαίνονται.

Εάν υπήρχε ατμοσφαιρικός μηχανισμός όπου μία μικρή

αλλαγή στο CO2 θα οδηγούσε καταιγιστικά στην

αύξηση θερμοκρασίας, οι δύο καμπύλες θα γινόντουσαν

σύγχρονες αμέσως ( μέσα στις ακρίβειες των ως άνω δεδομένων).

Γιατί η μικρή άυξηση του ποσοστού του CO2 να γίνει αισθητή μέσα

στα σφάλματα, όπως υποθέτουν τα πρότυπα GCM ;

co2 http airs jpl nasa gov image gallery gases carbon dioxide
CO2 απο δορυφόρουςhttp://airs.jpl.nasa.gov/image_gallery/gases/carbon_dioxide/

/

http://airs.jpl.nasa.gov/

slide50
Εναλλακτικές προτάσεις

Ηλιακά πρότυπα

Ωκεάνια ρεύματα

Κοσμικές ακτίνες

Κλπ

Χαοτικά

slide51
Ηλιακά, ωκεάνια κ.λ.π.

Οι γαλακτικές κοσμικές

ακτίνες ακολουθούν

τον ηλιακό κύκλο

slide54
Ο ηλιακός κύκλος

Latitude-time plots of jet streams under the Sun's surface show the surprising shutdown

of the solar cycle mechanism. New jet streams typically form at about 50 degrees latitude (as in 1999 on this plot)

and are associated with the following solar cycle 11 years later.

New jet streams associated with a future 2018-2020 solar maximum were expected to form by 2008

but are not present even now, indicating a delayed or missing Cycle 25.

slide55
Συσχετιση με μηκος προηγούμενου κύκλου

Friis-Christenson

and Lassen

el nino southern oscillation
El Nino Southern Oscillation

Pacific Decadal

Oscillation

slide59

Image: La Niña is characterized by unusually cold ocean temperatures in the central equatorial Pacific. The colder than normal water is depicted in this image in blue. During a La Niña stronger than normal trade winds bring cold water up to the surface of the ocean. Credit: NASA

slide62
Χάος

΄Ενα φυσικό σύστημα που διέπεται από συζευγμένες διαφορικές εξισώσεις υπακούει

στα μαθηματικά του προσδιοριστικού χάους. ( Deterministic chaos).

Το σύστημα ατμόσφαιρας, ωκεανών, στερεάς είναι κατ΄εξοχήν ένα χαοτικό συστημα

Ο καθηγητής του Wisconcin U., Α. Τσώνης και οι συνεργάτες του ανέπτυξαν ένα

χαοτικό πρότυπο βασισμένο στα ωκεάνια και ατμοσφαιρικά ρεύματα.

Προβλέπουν ψύξη τις επόμενες δεκαετίες.

climate gate etc
Climate Gate etc

http://wattsupwiththat.com/climategate/

Υπάρχουν οι αναφορές σε μία πληθώρα παραπλανητικών

και επισφαλών συμπερασμάτων σε εργασίες που έχουν

εκτενώς χρησιμοποιηθεί στις δημοσιεύσεις του IPCC

Το αρχικόClimate Gate ήταν μια διαρροή τον Νοέμβριο 2009

ηλεκτρονικής αλληλογραφίας των συνεργατών που

καθοδηγούσαν το IPCC άκρως αποκαλυπτική μιας νοοτροπίας

αποκλεισμού όλων των ερευνητών που διαφωνούσαν.

Τώρα βγαίνουν “ Gates du jour”
