Presentation Transcript
slide1

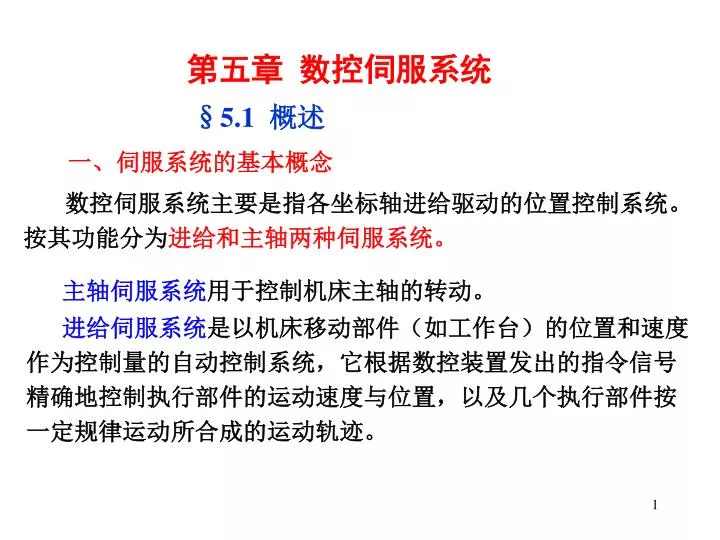

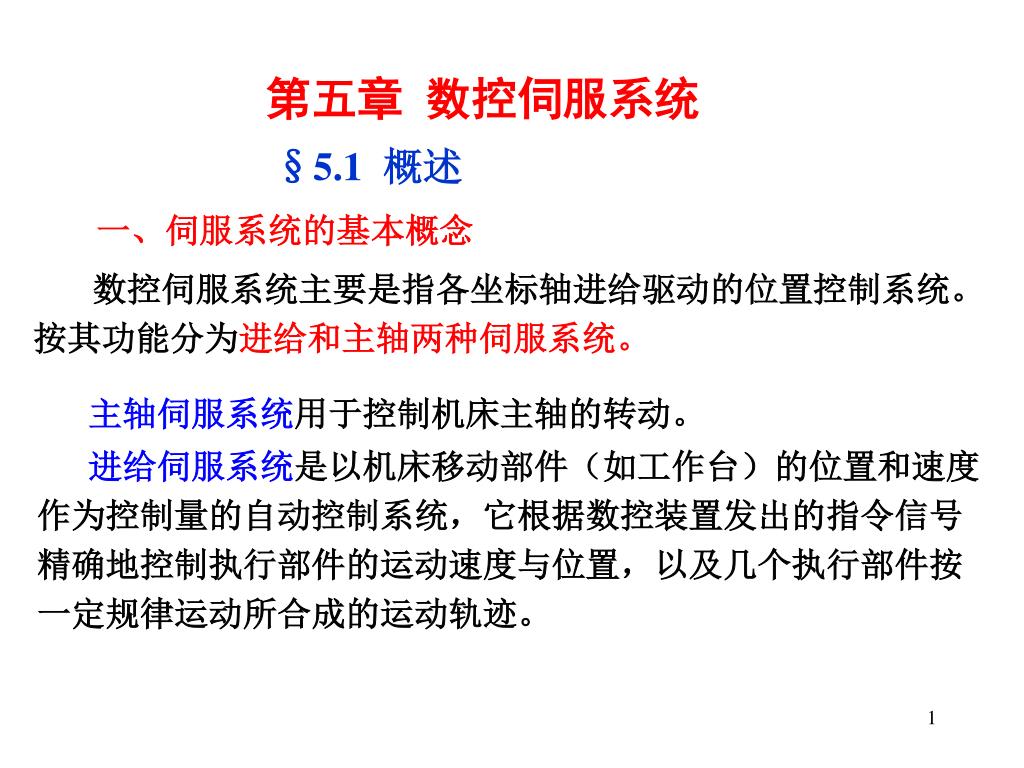

第五章 数控伺服系统

§5.1概述

一、伺服系统的基本概念

数控伺服系统主要是指各坐标轴进给驱动的位置控制系统。按其功能分为进给和主轴两种伺服系统。

主轴伺服系统用于控制机床主轴的转动。

进给伺服系统是以机床移动部件(如工作台)的位置和速度作为控制量的自动控制系统,它根据数控装置发出的指令信号精确地控制执行部件的运动速度与位置,以及几个执行部件按一定规律运动所合成的运动轨迹。

slide2

伺服驱动电路

工作台

指令

速度控制单元

位置控制模块

位置检测

伺服电机

测量反馈

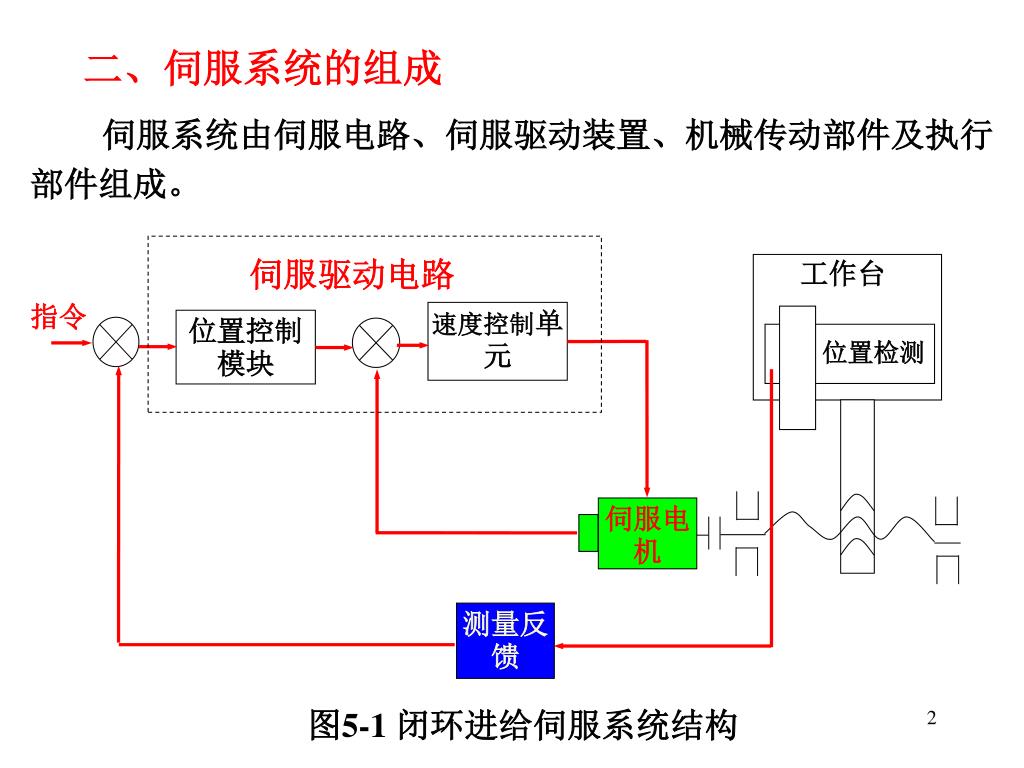

图5-1 闭环进给伺服系统结构

二、伺服系统的组成

伺服系统由伺服电路、伺服驱动装置、机械传动部件及执行部件组成。

slide3

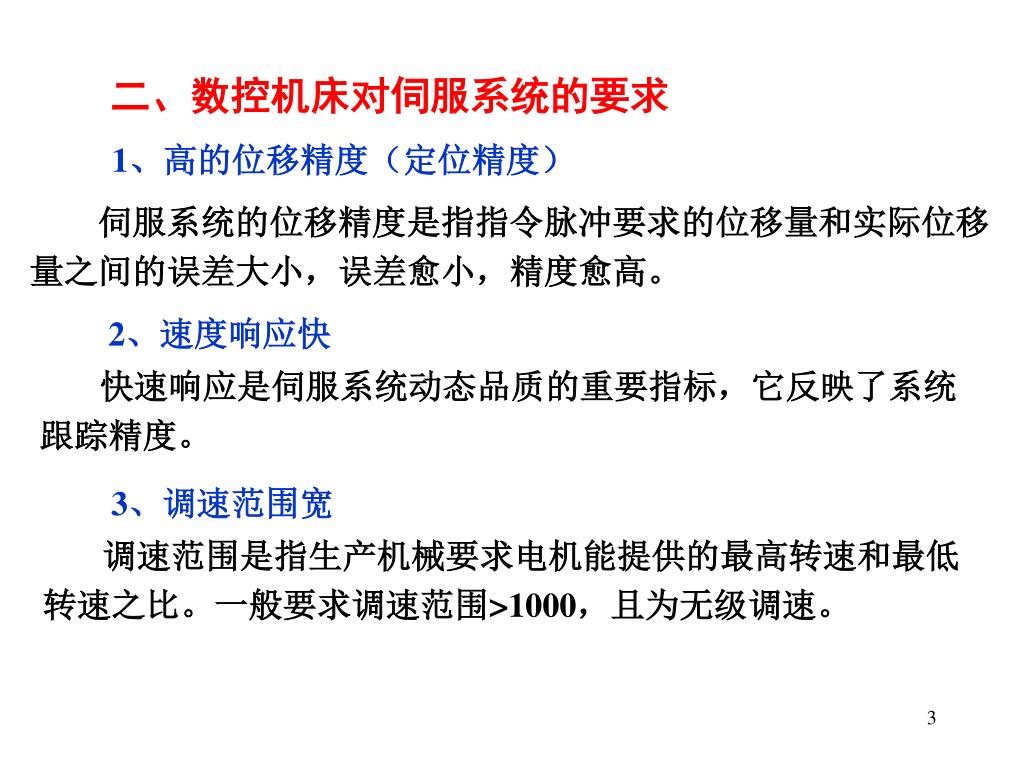

二、数控机床对伺服系统的要求

1、高的位移精度(定位精度)

伺服系统的位移精度是指指令脉冲要求的位移量和实际位移量之间的误差大小,误差愈小,精度愈高。

2、速度响应快

快速响应是伺服系统动态品质的重要指标,它反映了系统跟踪精度。

3、调速范围宽

调速范围是指生产机械要求电机能提供的最高转速和最低转速之比。一般要求调速范围>1000,且为无级调速。

slide4

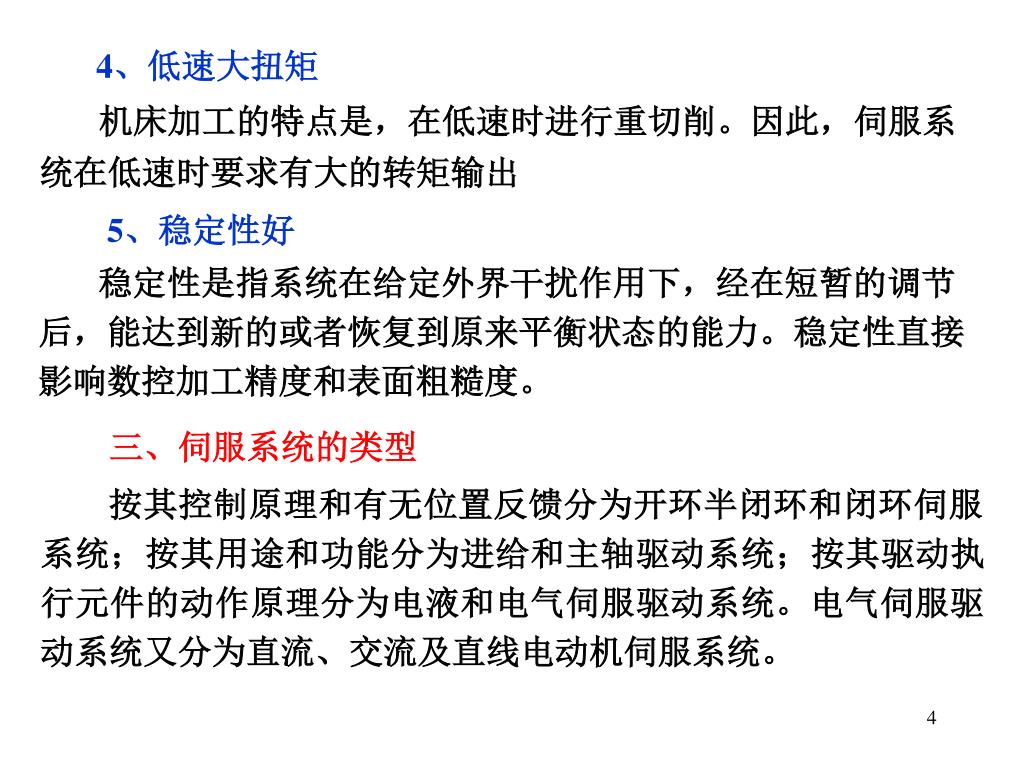

4、低速大扭矩

机床加工的特点是,在低速时进行重切削。因此,伺服系统在低速时要求有大的转矩输出

5、稳定性好

稳定性是指系统在给定外界干扰作用下,经在短暂的调节后,能达到新的或者恢复到原来平衡状态的能力。稳定性直接影响数控加工精度和表面粗糙度。

三、伺服系统的类型

按其控制原理和有无位置反馈分为开环半闭环和闭环伺服系统;按其用途和功能分为进给和主轴驱动系统;按其驱动执行元件的动作原理分为电液和电气伺服驱动系统。电气伺服驱动系统又分为直流、交流及直线电动机伺服系统。

slide5

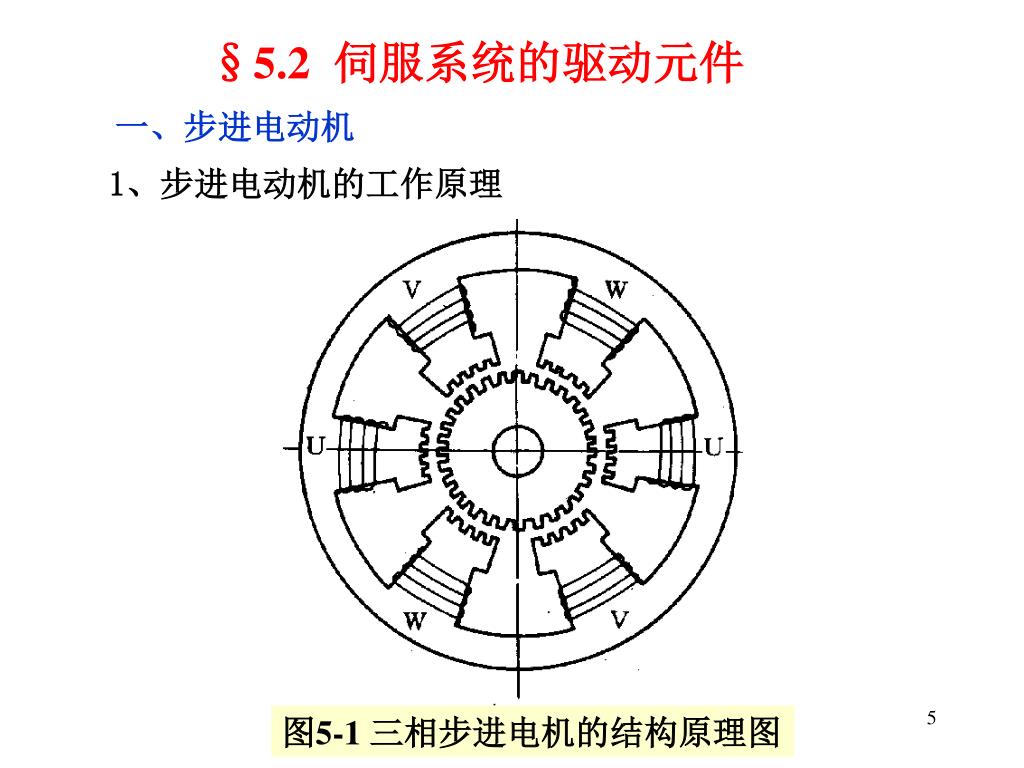

图5-1 三相步进电机的结构原理图

§5.2伺服系统的驱动元件

一、步进电动机

1、步进电动机的工作原理

1 a b c a

1

2

4

3

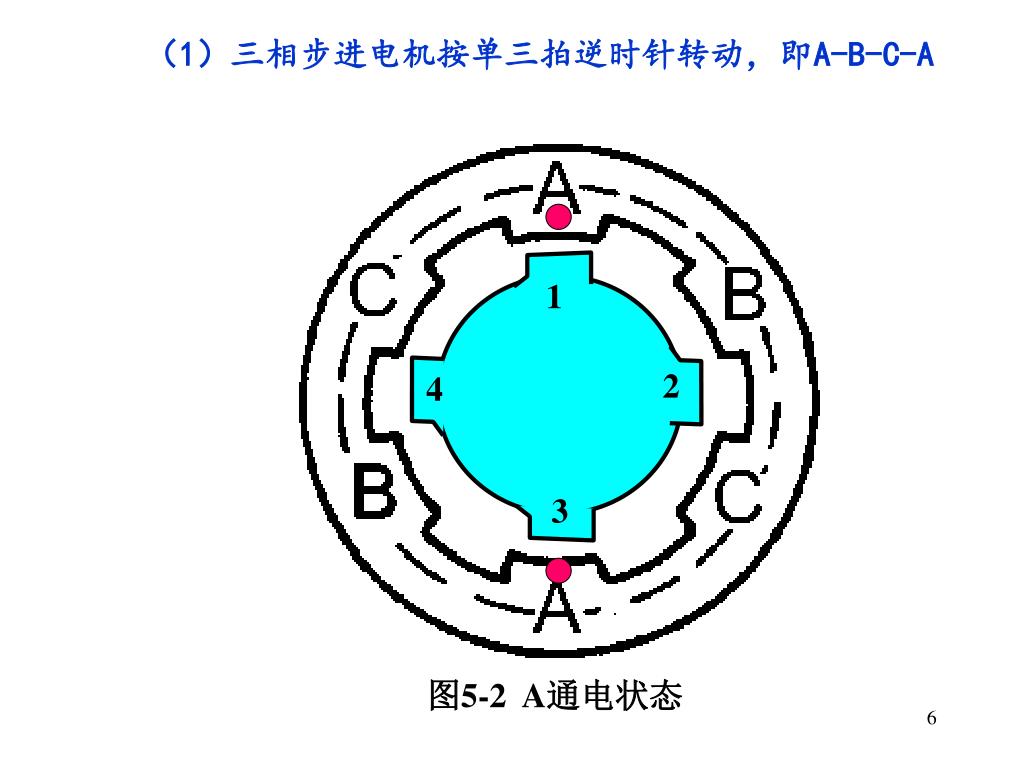

图5-2 A通电状态

(1)三相步进电机按单三拍逆时针转动,即A-B-C-A(1)三相步进电机按单三拍逆时针转动,即A-B-C-A
slide7

1

2

4

3

(1)三相步进电机按单三拍逆时针转动,即A-B-C-A

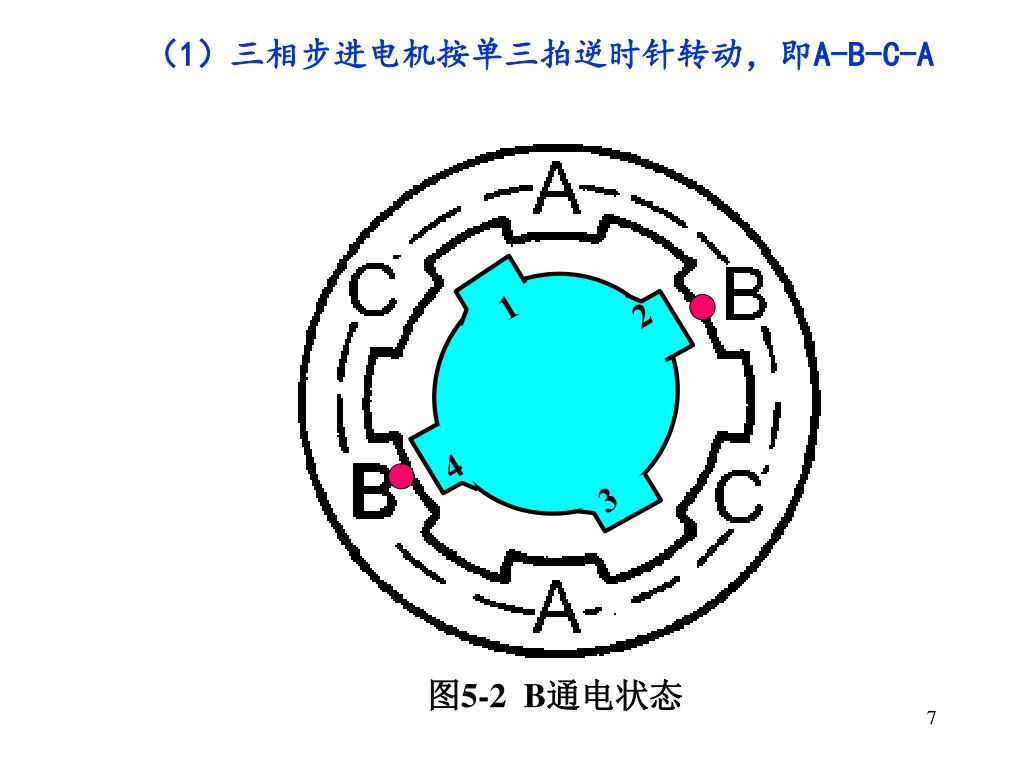

图5-2 B通电状态

slide8

1

2

4

3

(1)三相步进电机按单三拍逆时针转动,即A-B-C-A

图5-2 C通电状态

slide9

2

3

1

4

(1)三相步进电机按单三拍逆时针转动,即A-B-C-A

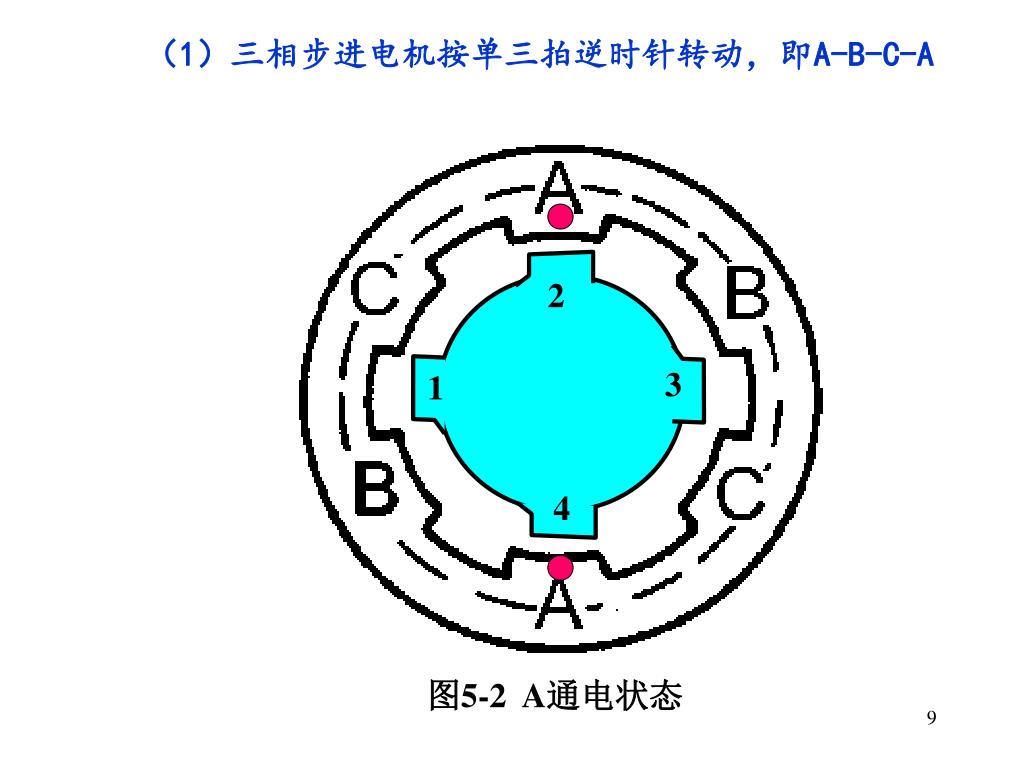

图5-2 A通电状态

slide10

1

2

4

3

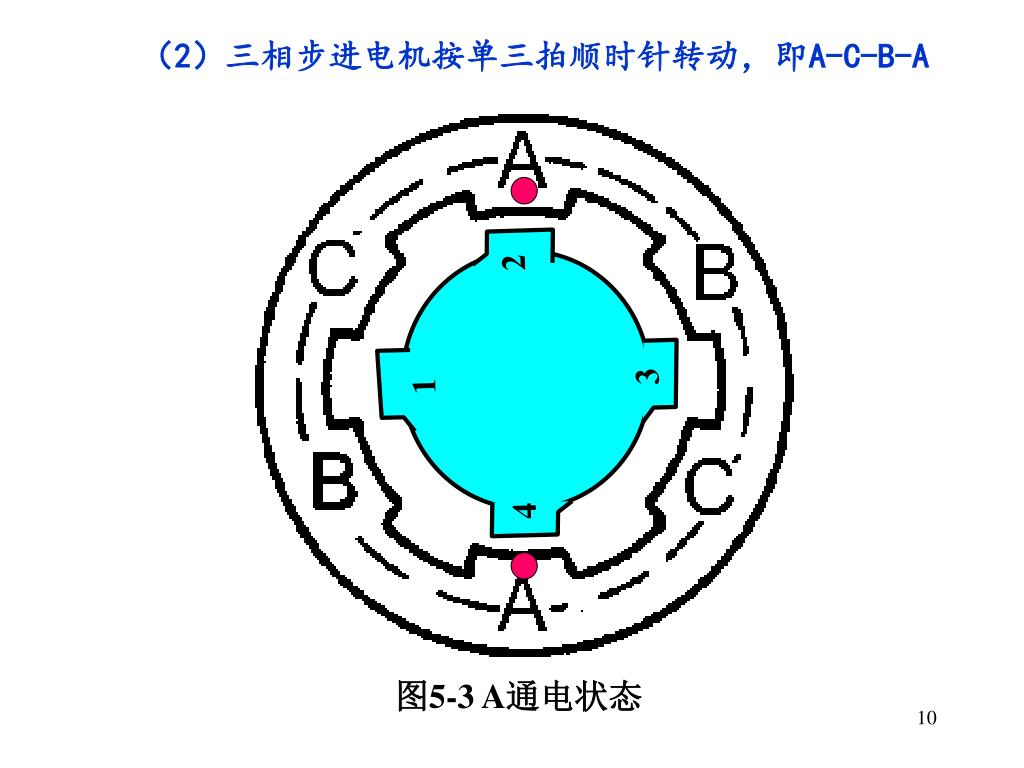

图5-3 A通电状态

(2)三相步进电机按单三拍顺时针转动,即A-C-B-A

slide11

4

1

3

2

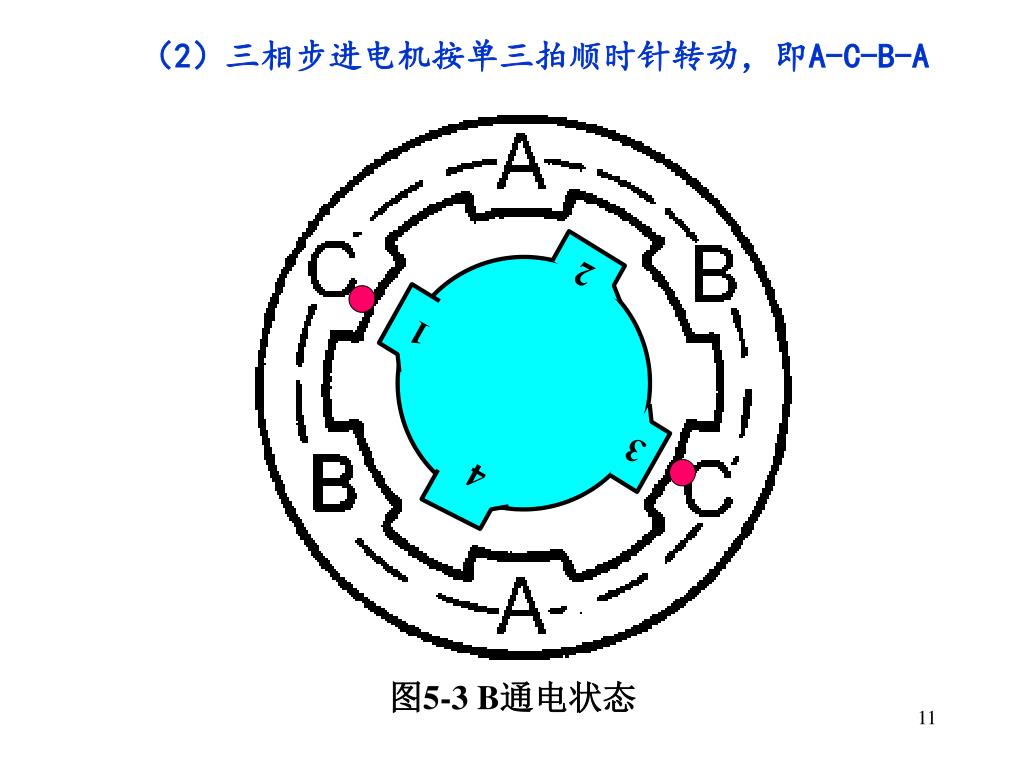

图5-3 B通电状态

(2)三相步进电机按单三拍顺时针转动,即A-C-B-A

slide12

4

3

1

2

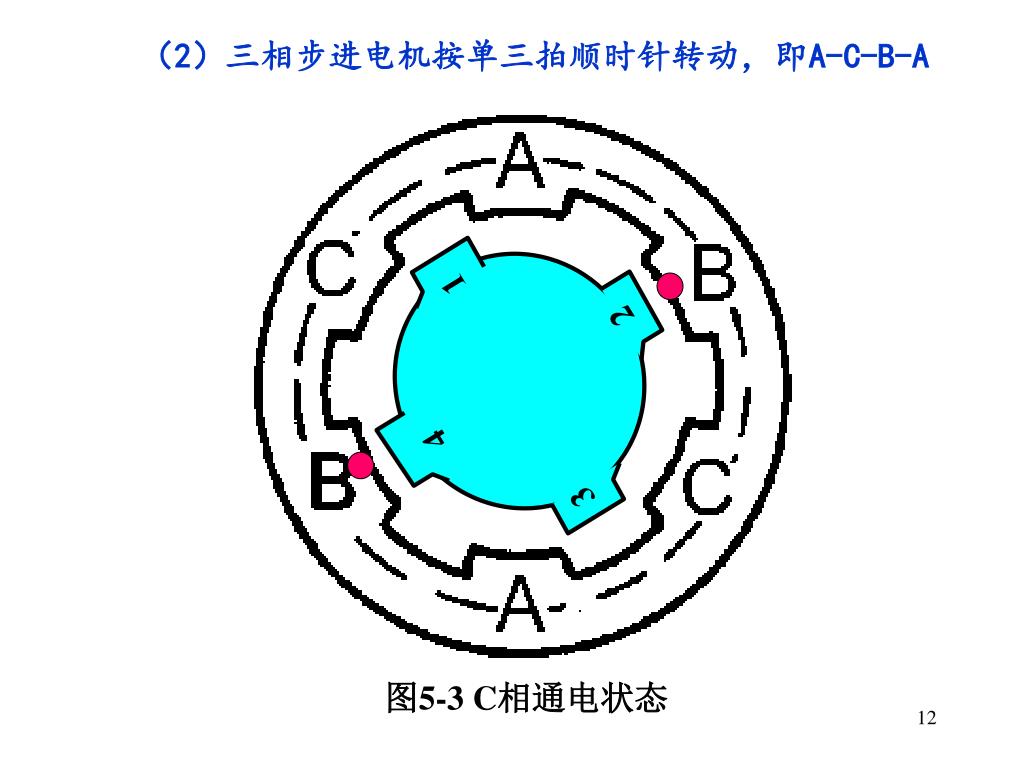

图5-3 C相通电状态

(2)三相步进电机按单三拍顺时针转动,即A-C-B-A

slide13

3

4

2

1

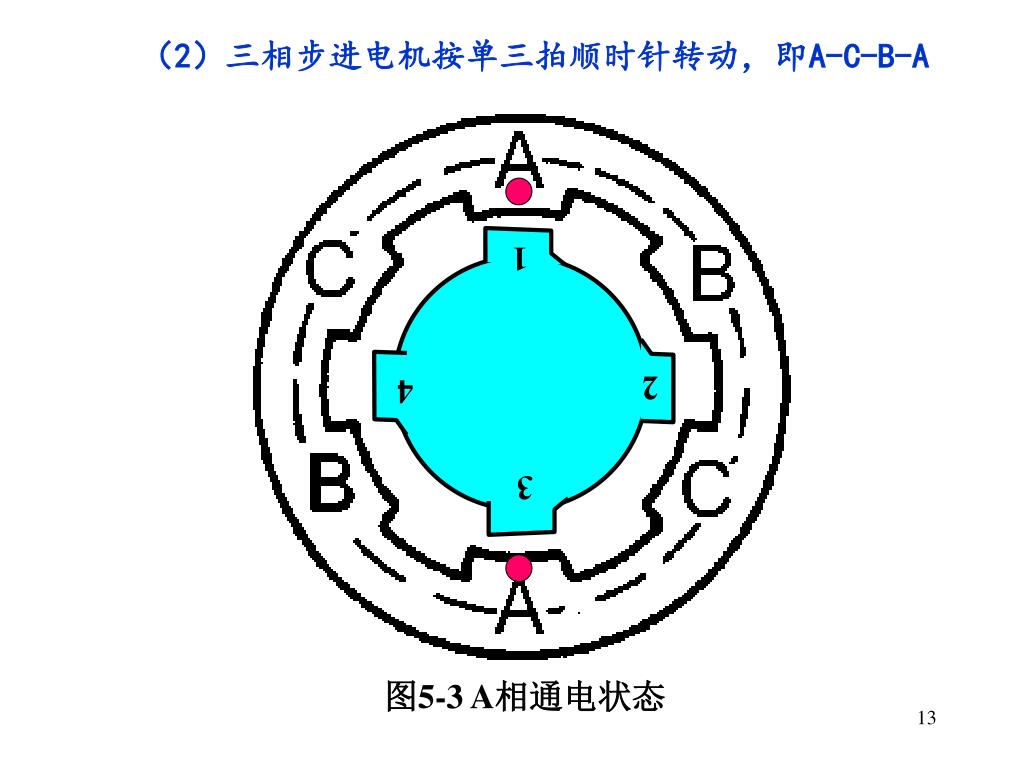

图5-3 A相通电状态

(2)三相步进电机按单三拍顺时针转动,即A-C-B-A

slide14

1

2

4

3

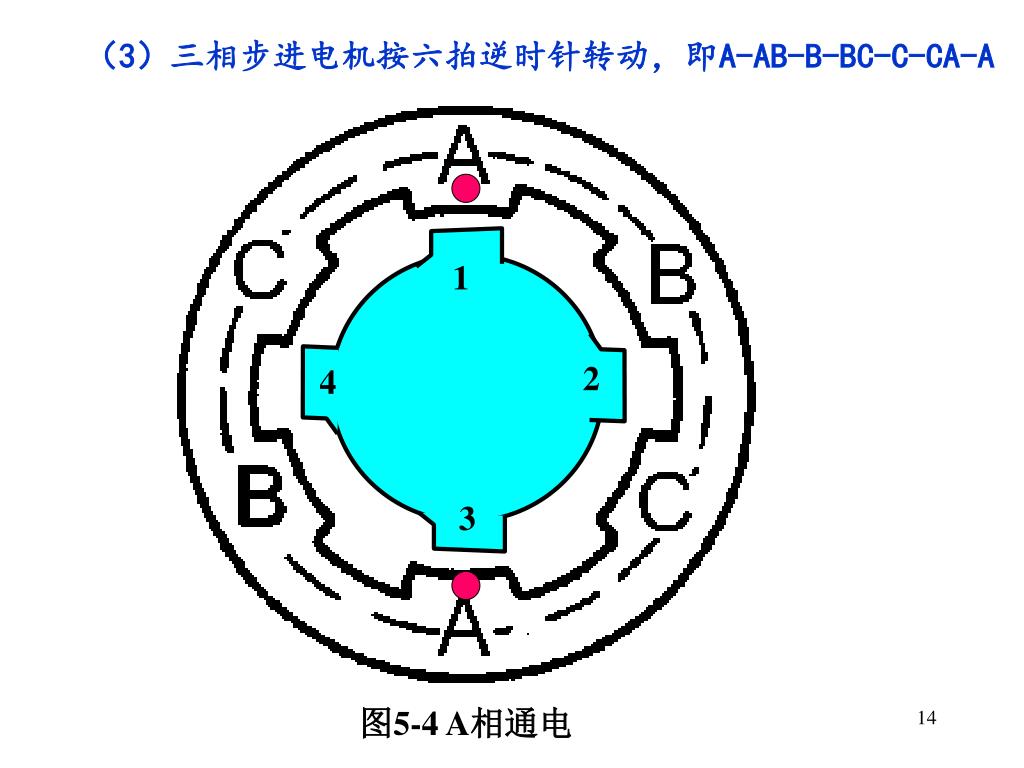

图5-4 A相通电

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

slide15

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

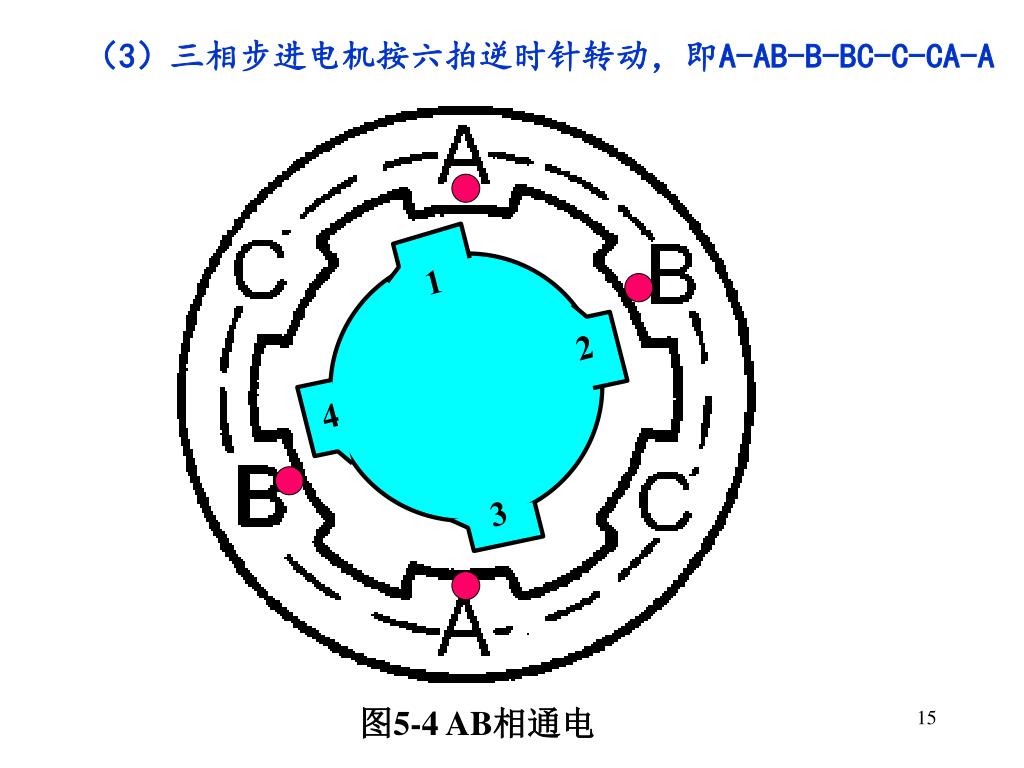

图5-4 AB相通电

slide16

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

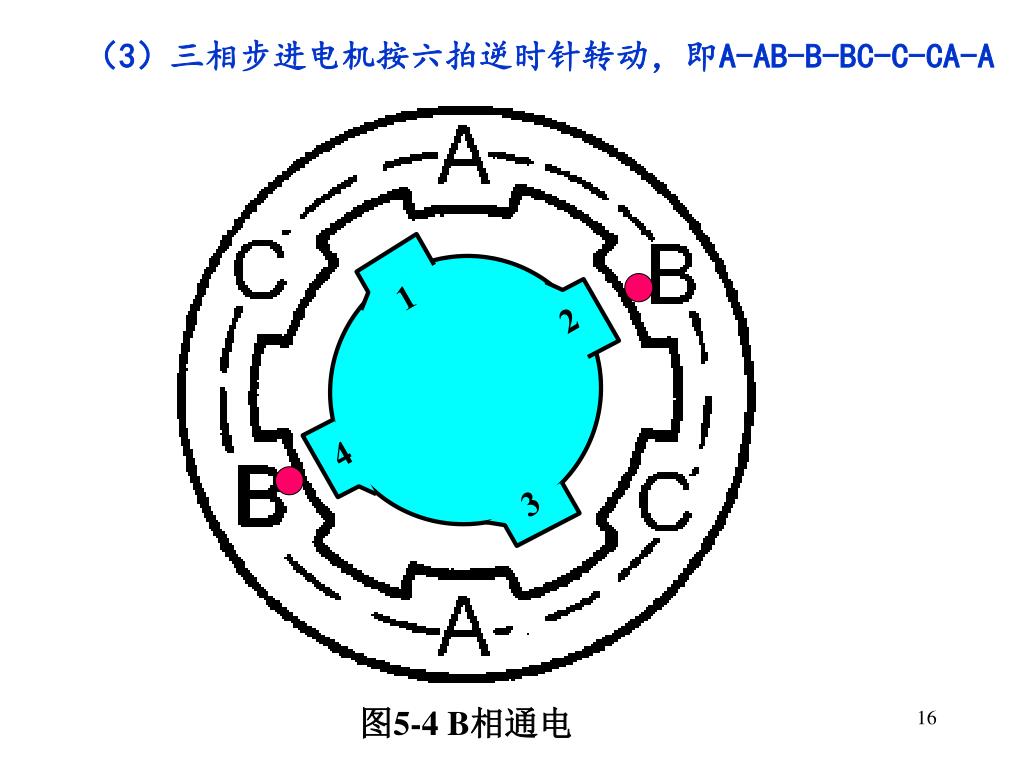

图5-4 B相通电

slide17

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

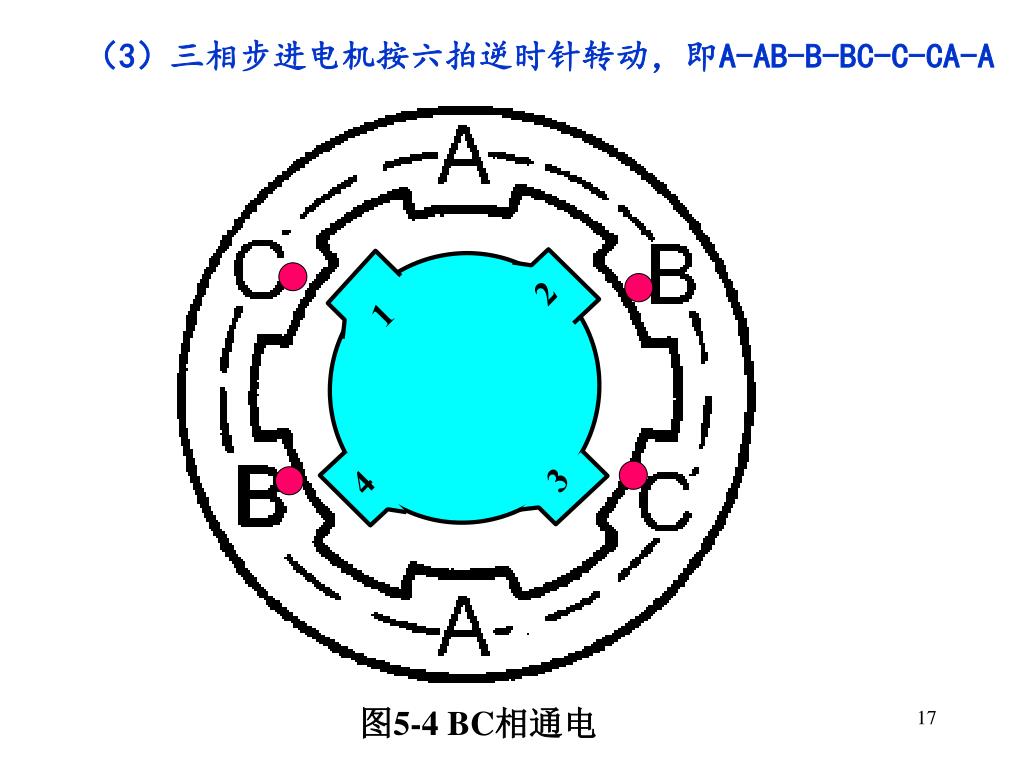

图5-4 BC相通电

slide18

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

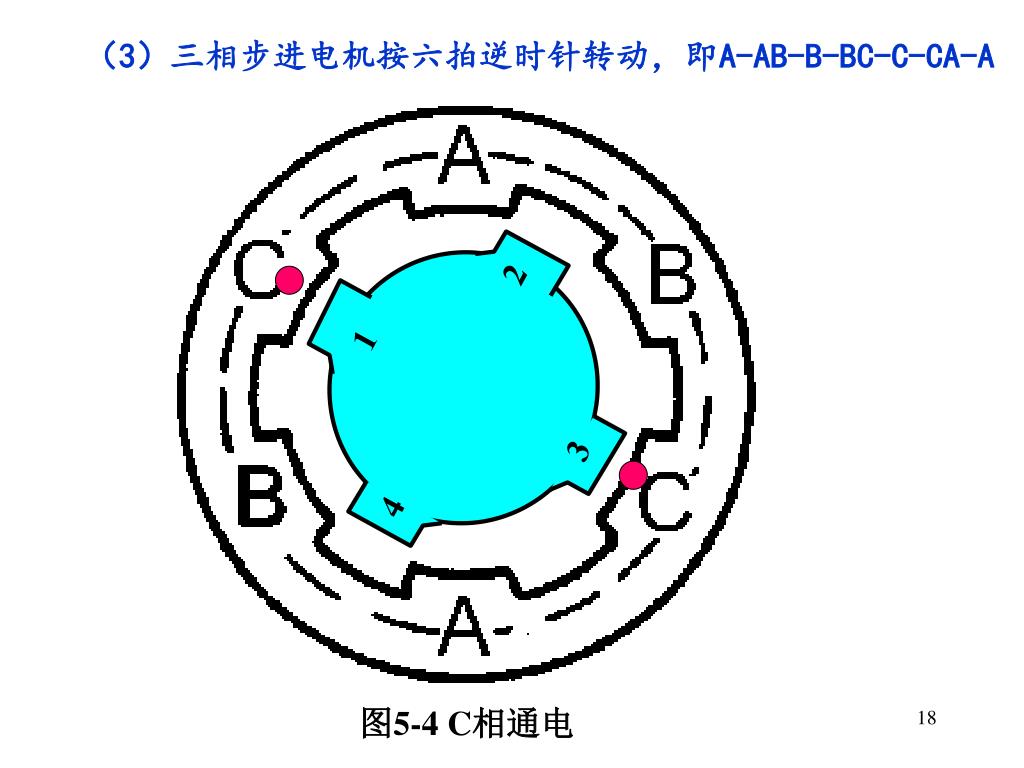

图5-4 C相通电

slide19

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

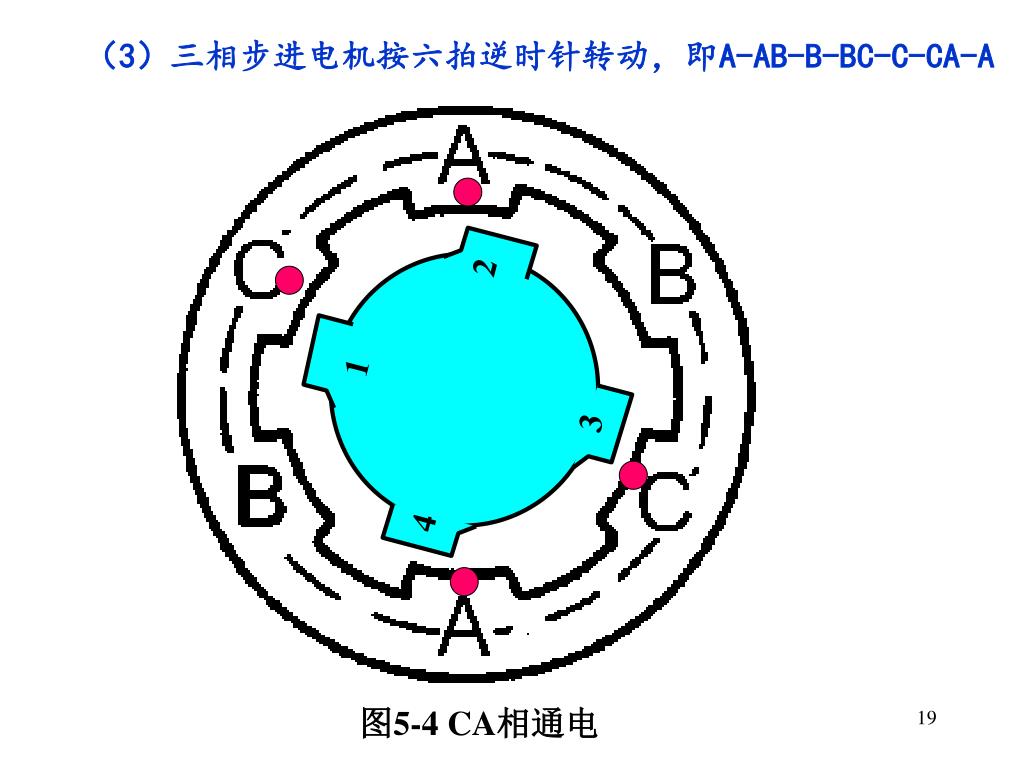

图5-4 CA相通电

slide20

1

2

4

3

(3)三相步进电机按六拍逆时针转动,即A-AB-B-BC-C-CA-A

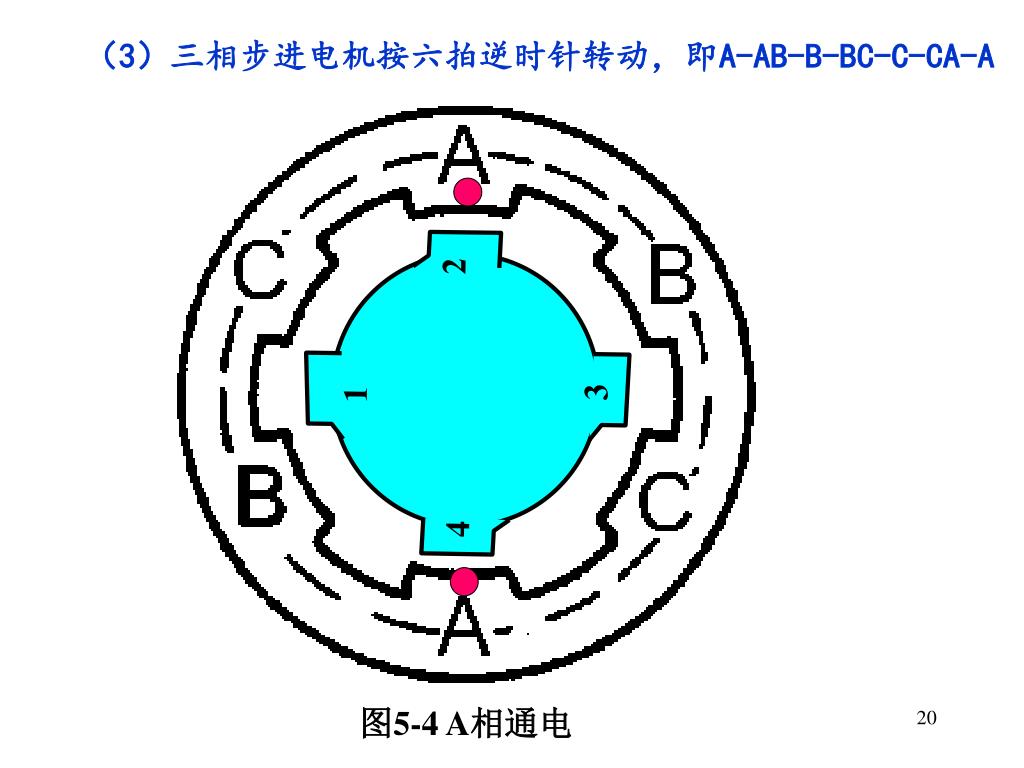

图5-4 A相通电

slide21

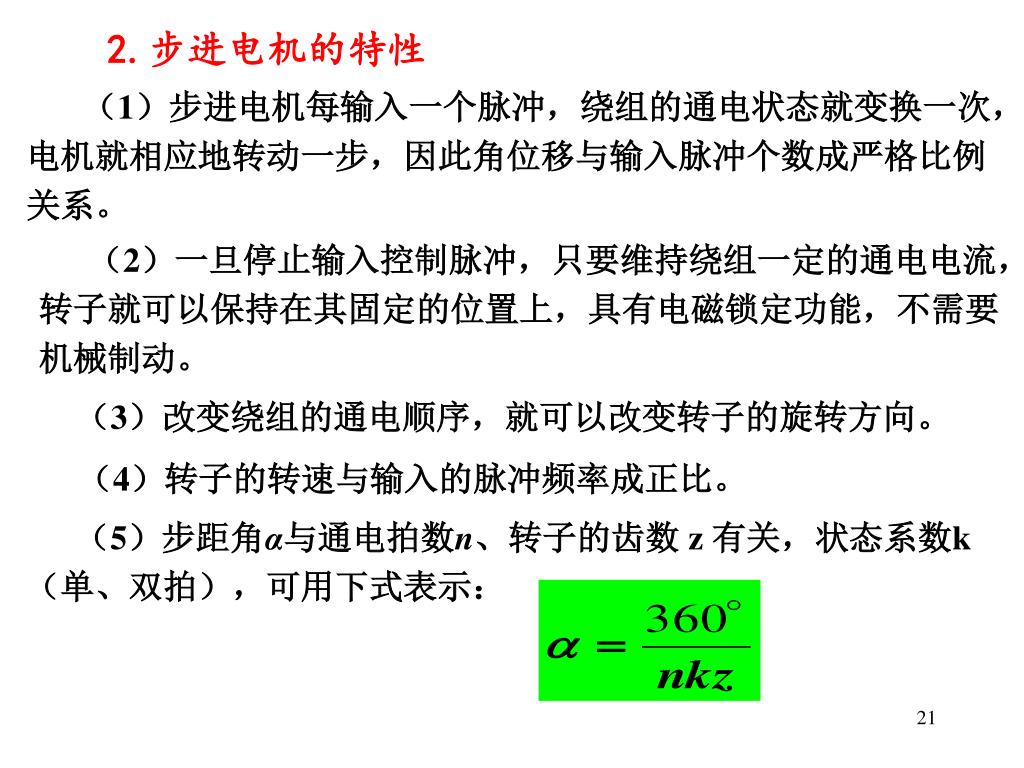

2.步进电机的特性

(1)步进电机每输入一个脉冲,绕组的通电状态就变换一次,电机就相应地转动一步,因此角位移与输入脉冲个数成严格比例关系。

(2)一旦停止输入控制脉冲,只要维持绕组一定的通电电流,转子就可以保持在其固定的位置上,具有电磁锁定功能,不需要机械制动。

(3)改变绕组的通电顺序,就可以改变转子的旋转方向。

(4)转子的转速与输入的脉冲频率成正比。

(5)步距角α与通电拍数n、转子的齿数 z有关,状态系数k(单、双拍),可用下式表示:

slide22

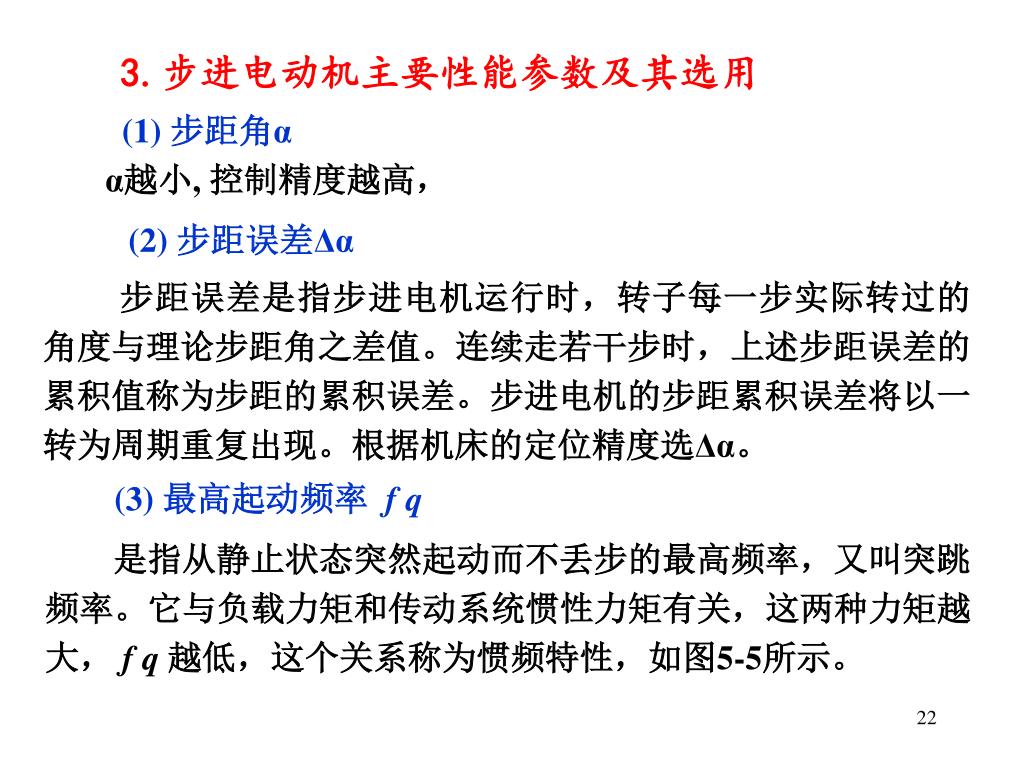

3.步进电动机主要性能参数及其选用

(1) 步距角α

α越小, 控制精度越高,

(2) 步距误差Δα

步距误差是指步进电机运行时,转子每一步实际转过的角度与理论步距角之差值。连续走若干步时,上述步距误差的累积值称为步距的累积误差。步进电机的步距累积误差将以一转为周期重复出现。根据机床的定位精度选Δα。

(3) 最高起动频率 f q

是指从静止状态突然起动而不丢步的最高频率,又叫突跳频率。它与负载力矩和传动系统惯性力矩有关,这两种力矩越大, f q 越低,这个关系称为惯频特性,如图5-5所示。

slide23

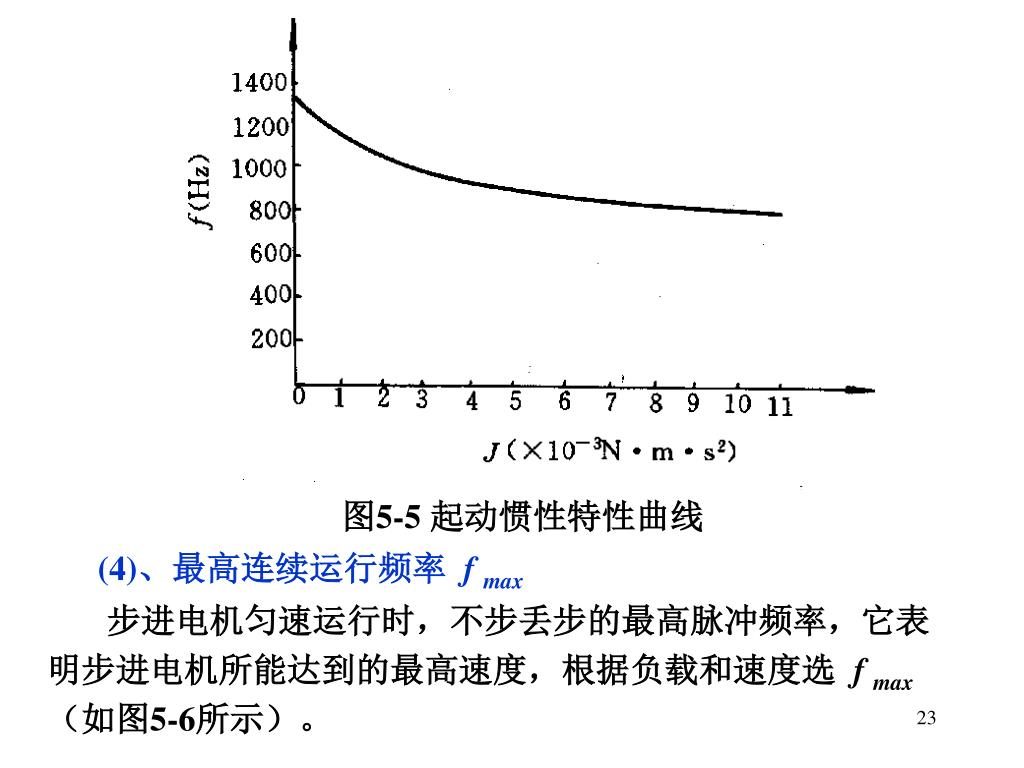

图5-5 起动惯性特性曲线

(4)、最高连续运行频率 f max

步进电机匀速运行时,不步丢步的最高脉冲频率,它表明步进电机所能达到的最高速度,根据负载和速度选 f max(如图5-6所示)。

slide24

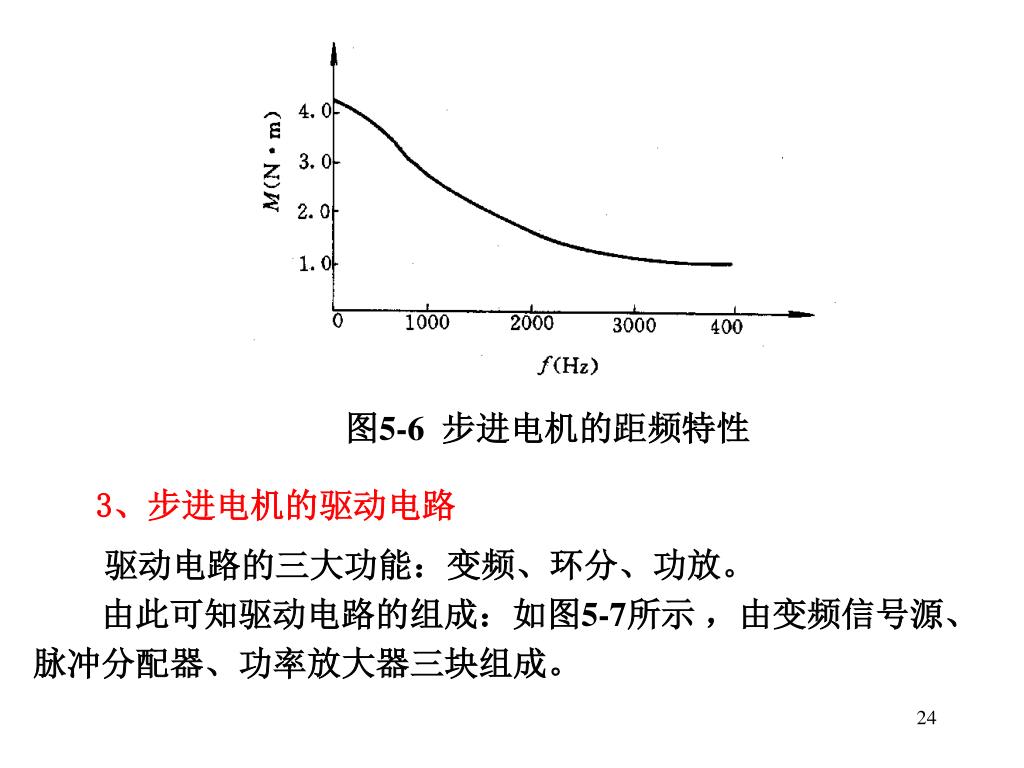

图5-6 步进电机的距频特性

3、步进电机的驱动电路

驱动电路的三大功能:变频、环分、功放。

由此可知驱动电路的组成:如图5-7所示 ,由变频信号源、脉冲分配器、功率放大器三块组成。

slide25

Xa

方向指令

步进

电动机

变频信号器

Xb

脉冲分配器

功率放大器

步进指令

Xc

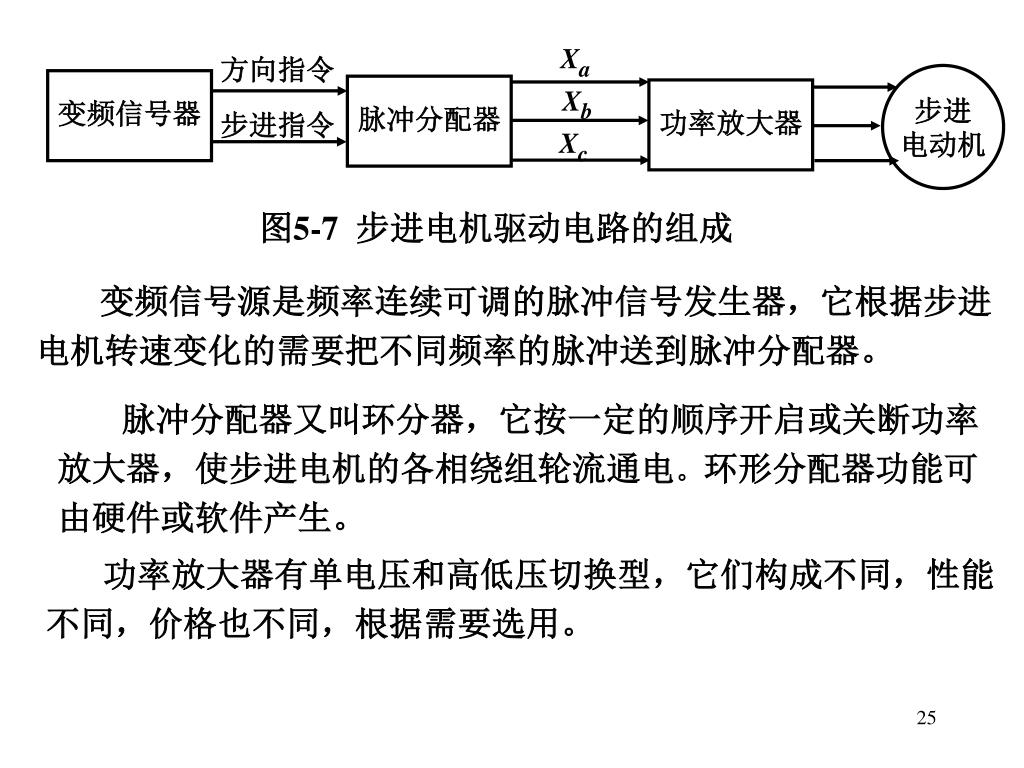

图5-7 步进电机驱动电路的组成

变频信号源是频率连续可调的脉冲信号发生器,它根据步进电机转速变化的需要把不同频率的脉冲送到脉冲分配器。

脉冲分配器又叫环分器,它按一定的顺序开启或关断功率放大器,使步进电机的各相绕组轮流通电。环形分配器功能可由硬件或软件产生。

功率放大器有单电压和高低压切换型,它们构成不同,性能不同,价格也不同,根据需要选用。

slide26

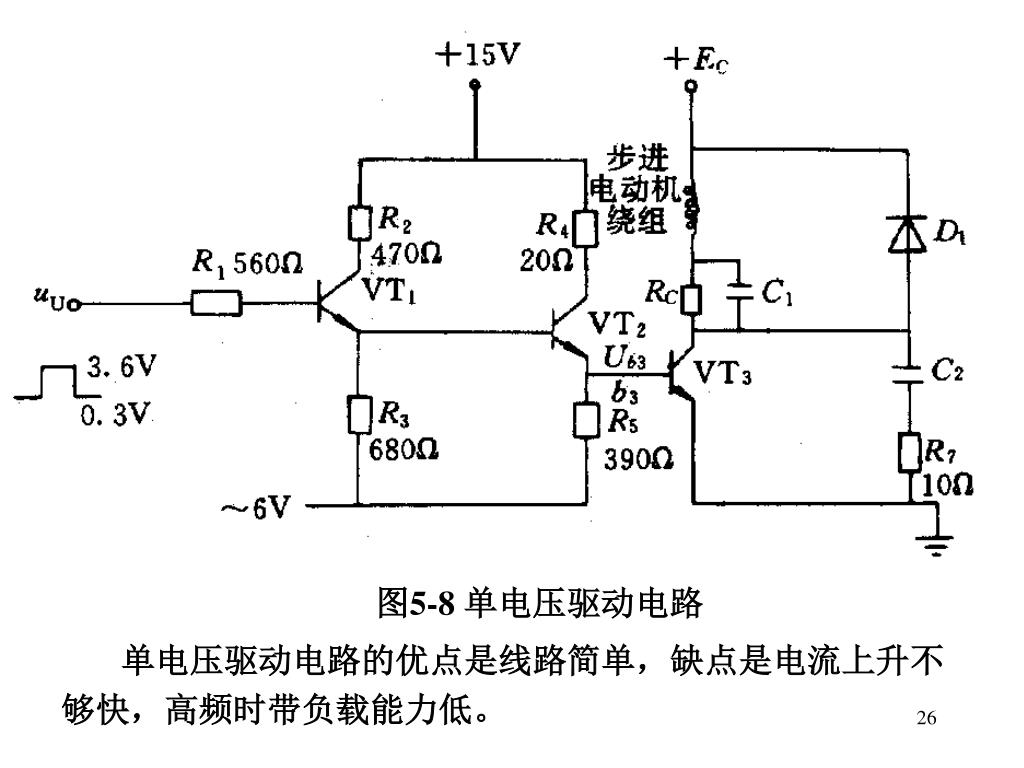

图5-8 单电压驱动电路

单电压驱动电路的优点是线路简单,缺点是电流上升不够快,高频时带负载能力低。

slide27

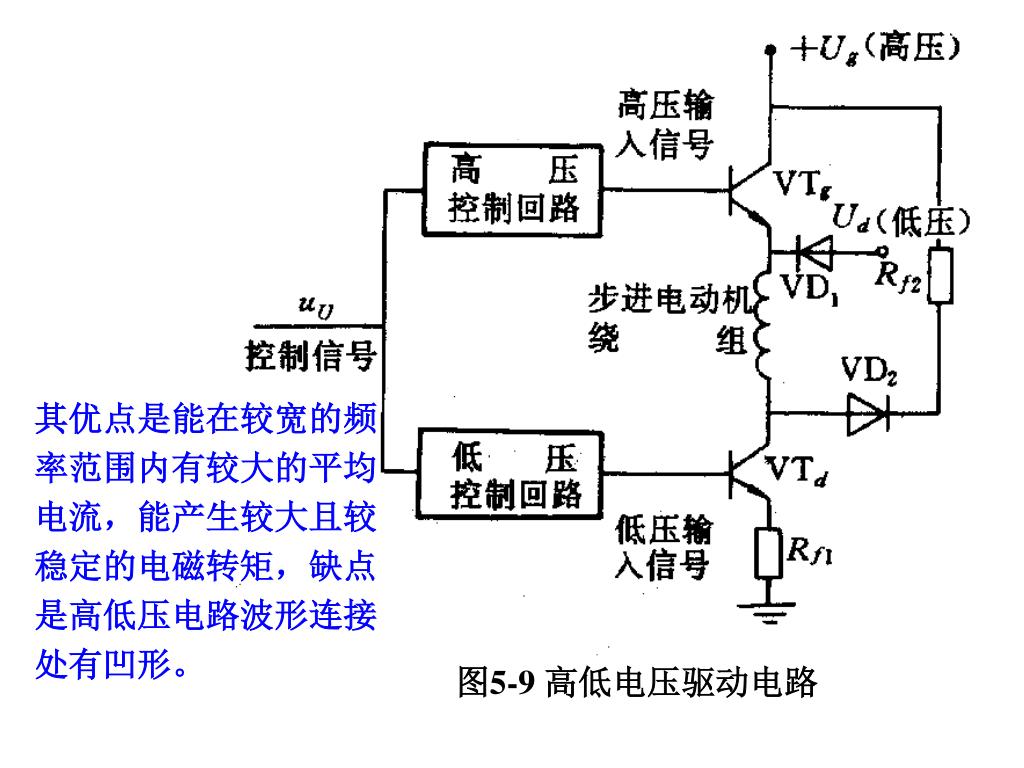

图5-9 高低电压驱动电路

其优点是能在较宽的频率范围内有较大的平均电流,能产生较大且较稳定的电磁转矩,缺点是高低压电路波形连接处有凹形。

slide28

A

P1.2

B

8031

P1.1

C

P1.0

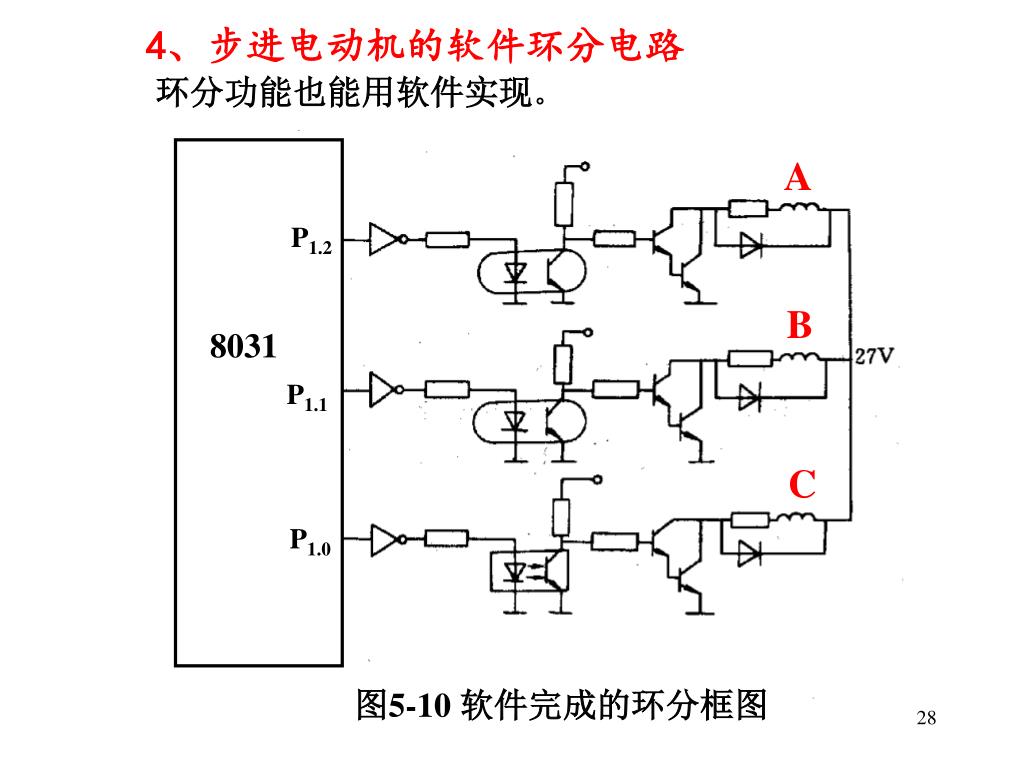

图5-10 软件完成的环分框图

4、步进电动机的软件环分电路

环分功能也能用软件实现。

slide29

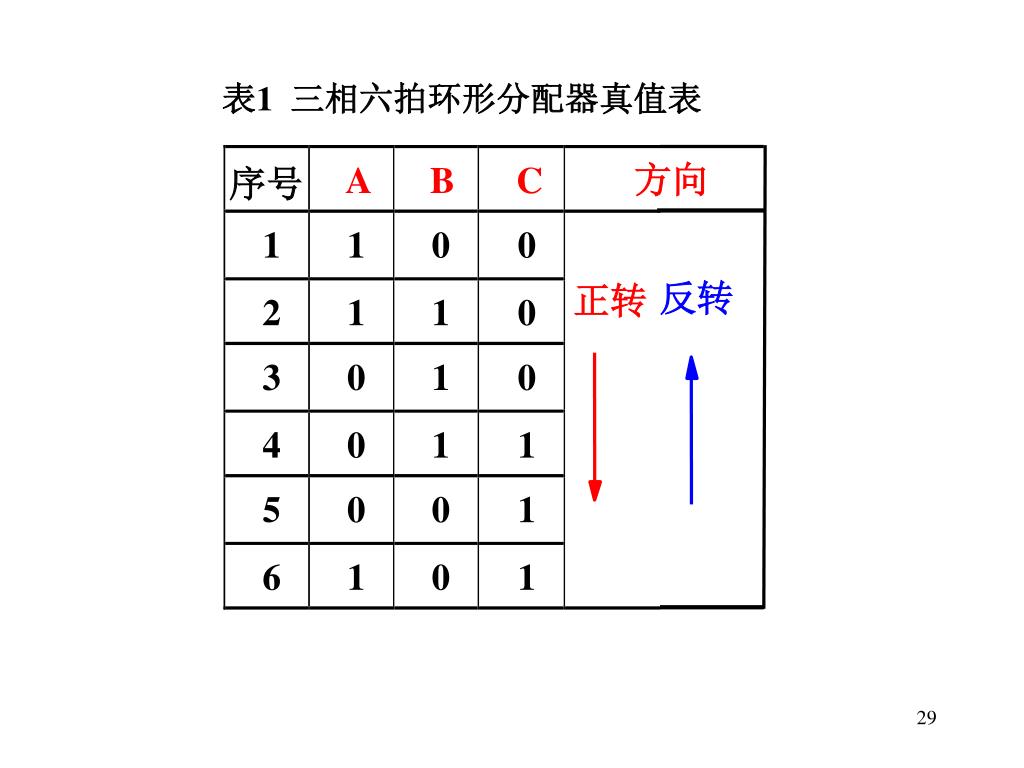

表1 三相六拍环形分配器真值表

方向

A

B

C

序号

1

1

0

0

反转

正转

2

1

1

0

3

0

1

0

4

0

1

1

5

0

0

1

6

1

0

1

slide30

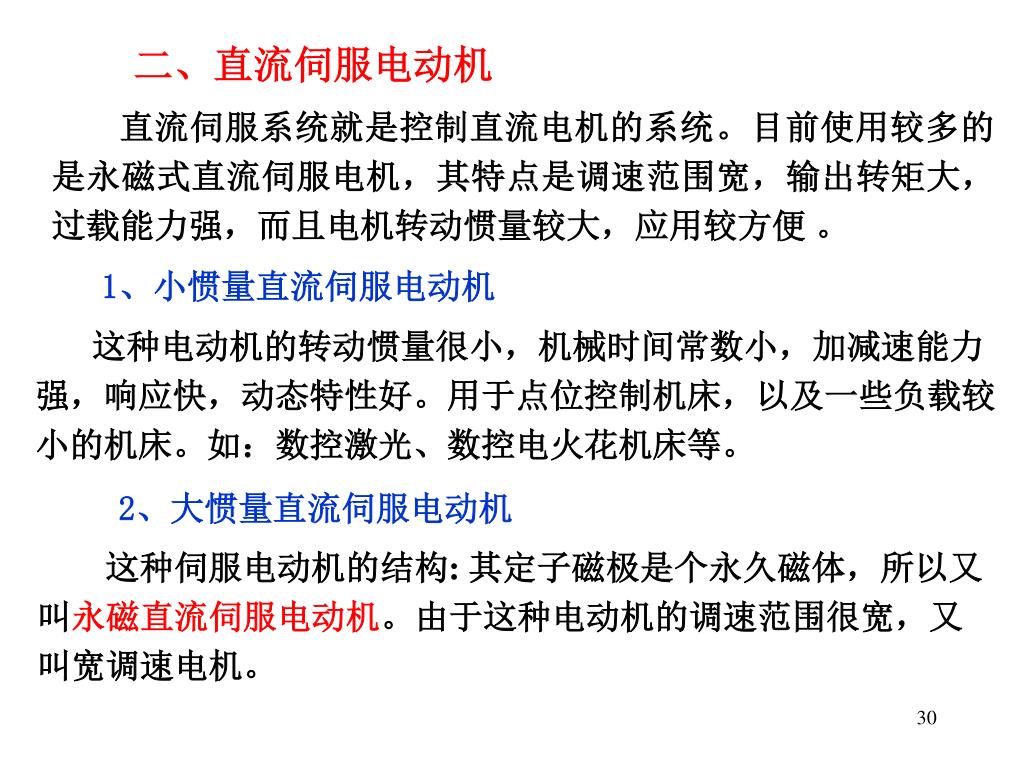

二、直流伺服电动机

直流伺服系统就是控制直流电机的系统。目前使用较多的是永磁式直流伺服电机,其特点是调速范围宽,输出转矩大,过载能力强,而且电机转动惯量较大,应用较方便 。

1、小惯量直流伺服电动机

这种电动机的转动惯量很小,机械时间常数小,加减速能力强,响应快,动态特性好。用于点位控制机床,以及一些负载较小的机床。如:数控激光、数控电火花机床等。

2、大惯量直流伺服电动机

这种伺服电动机的结构: 其定子磁极是个永久磁体,所以又叫永磁直流伺服电动机。由于这种电动机的调速范围很宽,又叫宽调速电机。

slide31

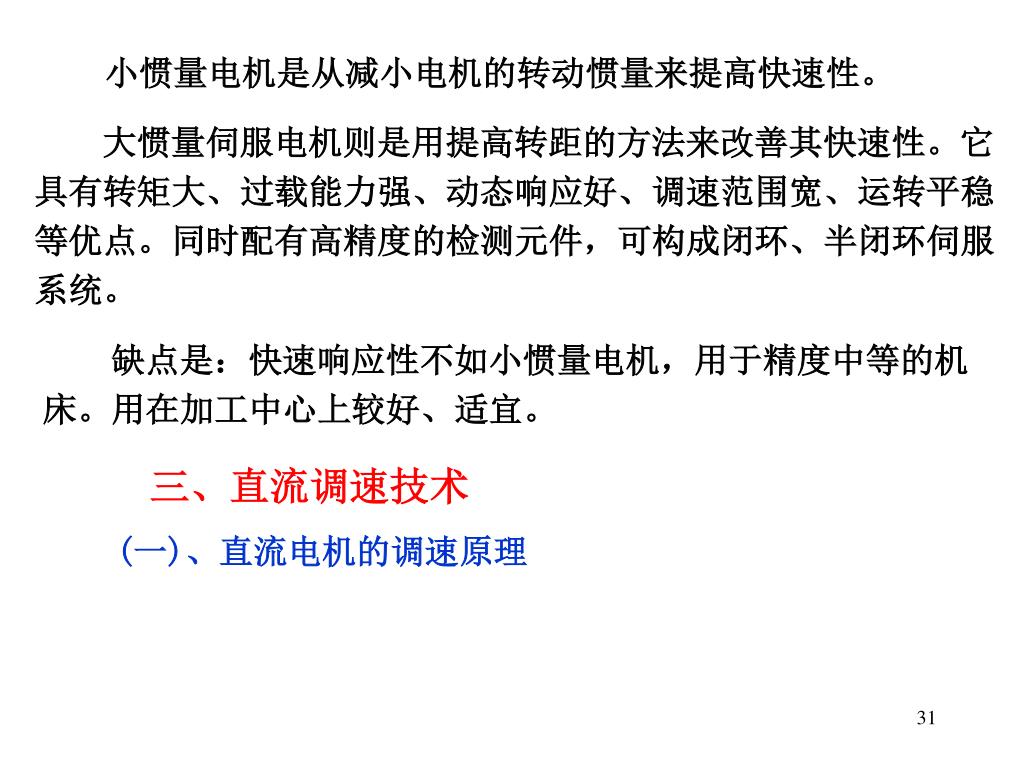

小惯量电机是从减小电机的转动惯量来提高快速性。小惯量电机是从减小电机的转动惯量来提高快速性。

大惯量伺服电机则是用提高转距的方法来改善其快速性。它具有转矩大、过载能力强、动态响应好、调速范围宽、运转平稳等优点。同时配有高精度的检测元件,可构成闭环、半闭环伺服系统。

缺点是:快速响应性不如小惯量电机,用于精度中等的机床。用在加工中心上较好、适宜。

三、直流调速技术

(一)、直流电机的调速原理

slide32

Rf

Ia

If

Uf

U

Ra

n

Rt

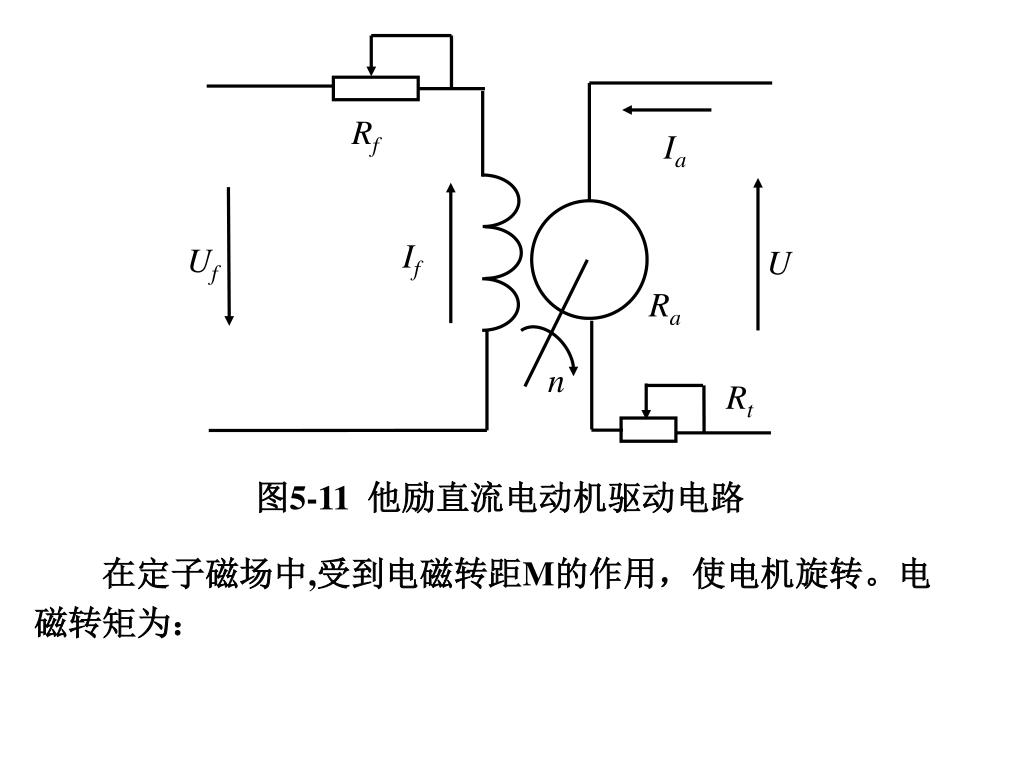

图5-11 他励直流电动机驱动电路

在定子磁场中,受到电磁转距M的作用,使电机旋转。电磁转矩为:

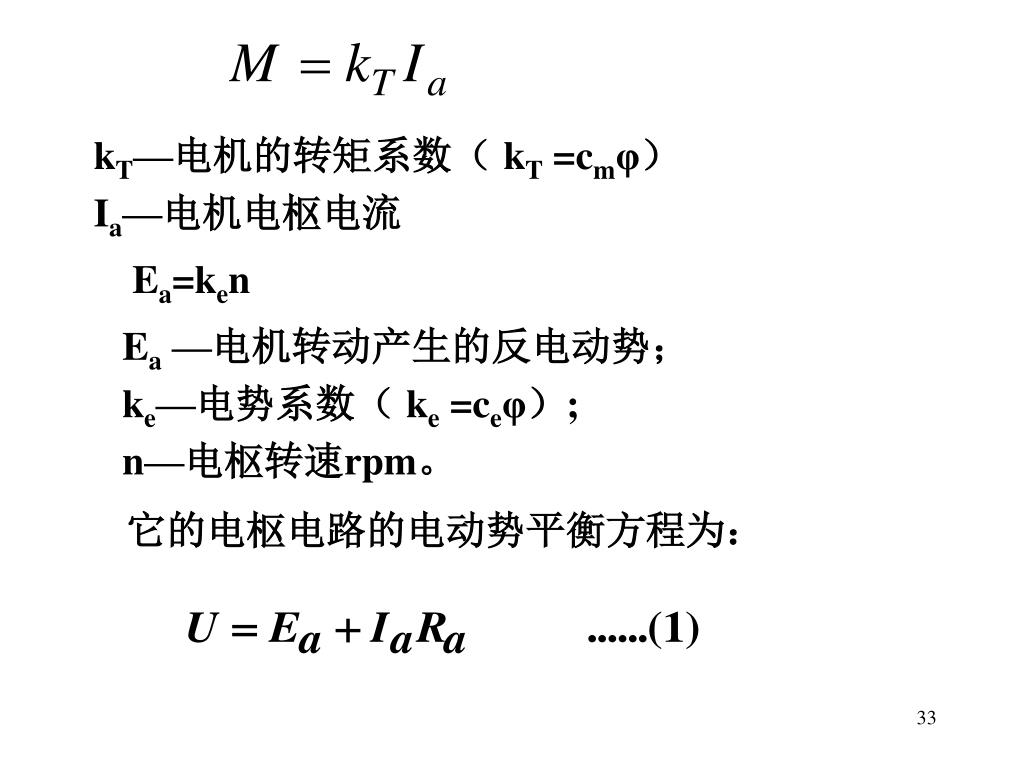

slide33

kT—电机的转矩系数( kT =cmφ)

Ia—电机电枢电流

Ea=ken

Ea—电机转动产生的反电动势;

ke—电势系数( ke =ceφ);

n—电枢转速rpm。

它的电枢电路的电动势平衡方程为:

slide34

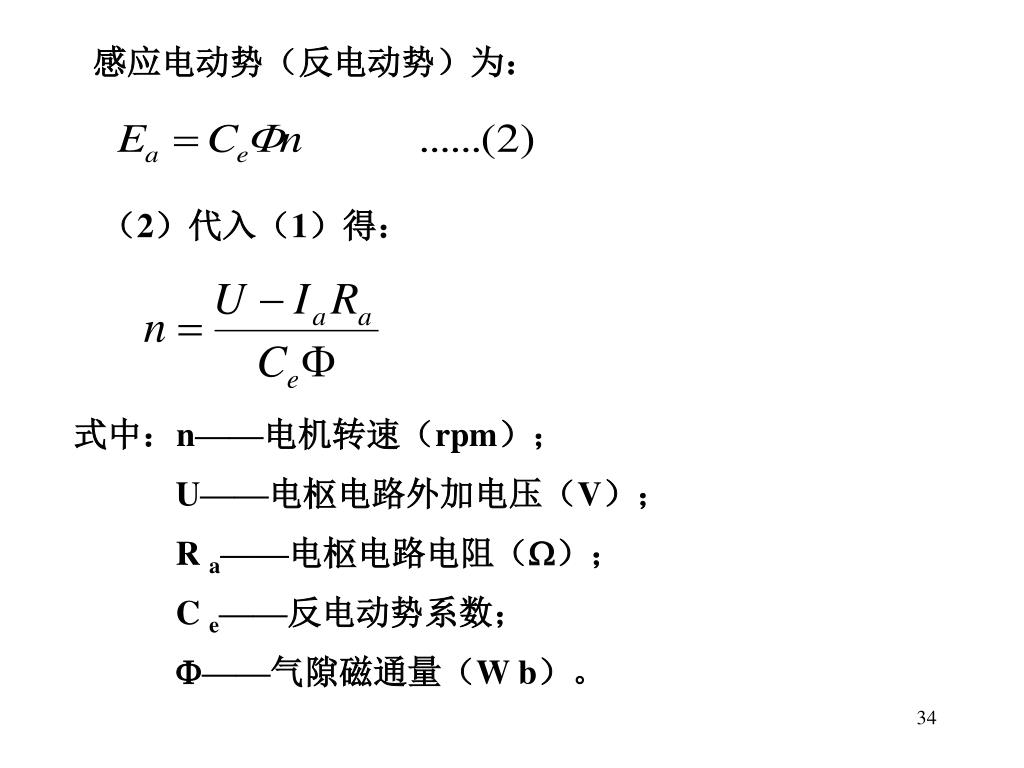

感应电动势(反电动势)为:

(2)代入(1)得:

式中:n——电机转速(rpm);

U——电枢电路外加电压(V);

R a——电枢电路电阻();

C e——反电动势系数;

——气隙磁通量(W b)。

slide35

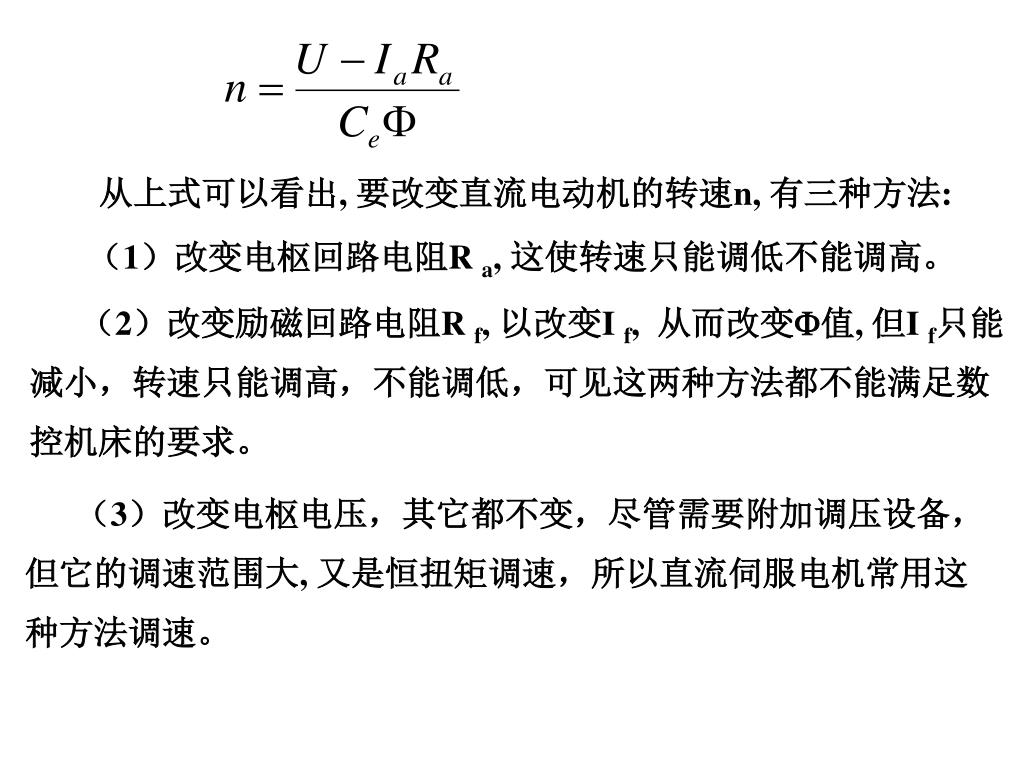

从上式可以看出, 要改变直流电动机的转速n, 有三种方法:

(1)改变电枢回路电阻R a, 这使转速只能调低不能调高。

(2)改变励磁回路电阻R f, 以改变I f, 从而改变值, 但I f只能减小,转速只能调高,不能调低,可见这两种方法都不能满足数控机床的要求。

(3)改变电枢电压,其它都不变,尽管需要附加调压设备,但它的调速范围大, 又是恒扭矩调速,所以直流伺服电机常用这种方法调速。

slide36

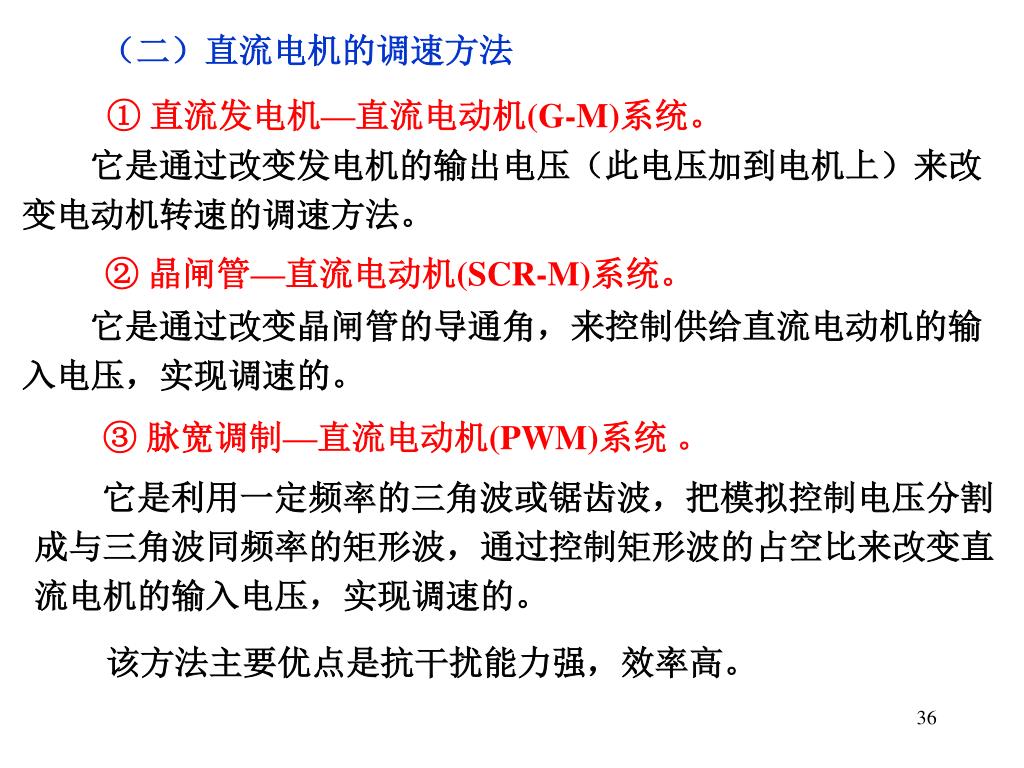

(二)直流电机的调速方法

① 直流发电机—直流电动机(G-M)系统。

它是通过改变发电机的输出电压(此电压加到电机上)来改变电动机转速的调速方法。

② 晶闸管—直流电动机(SCR-M)系统。

它是通过改变晶闸管的导通角,来控制供给直流电动机的输入电压,实现调速的。

③ 脉宽调制—直流电动机(PWM)系统 。

它是利用一定频率的三角波或锯齿波,把模拟控制电压分割成与三角波同频率的矩形波,通过控制矩形波的占空比来改变直流电机的输入电压,实现调速的。

该方法主要优点是抗干扰能力强,效率高。

slide37

三角波

反馈比较电压

流过电机的电流波形

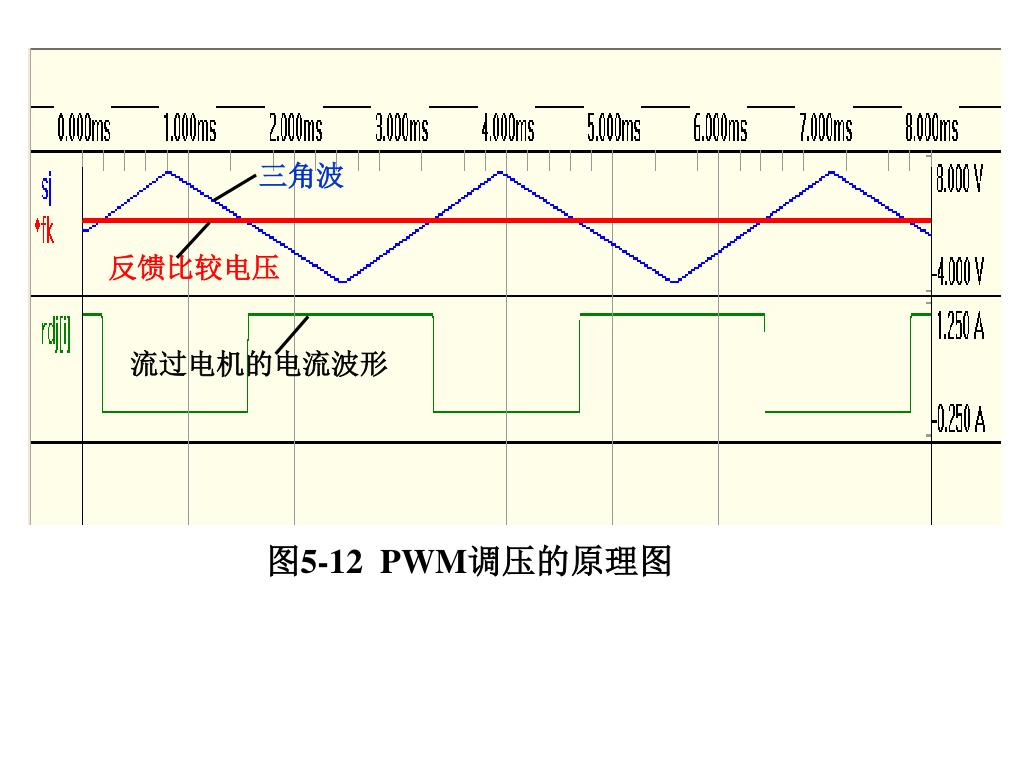

图5-12 PWM调压的原理图

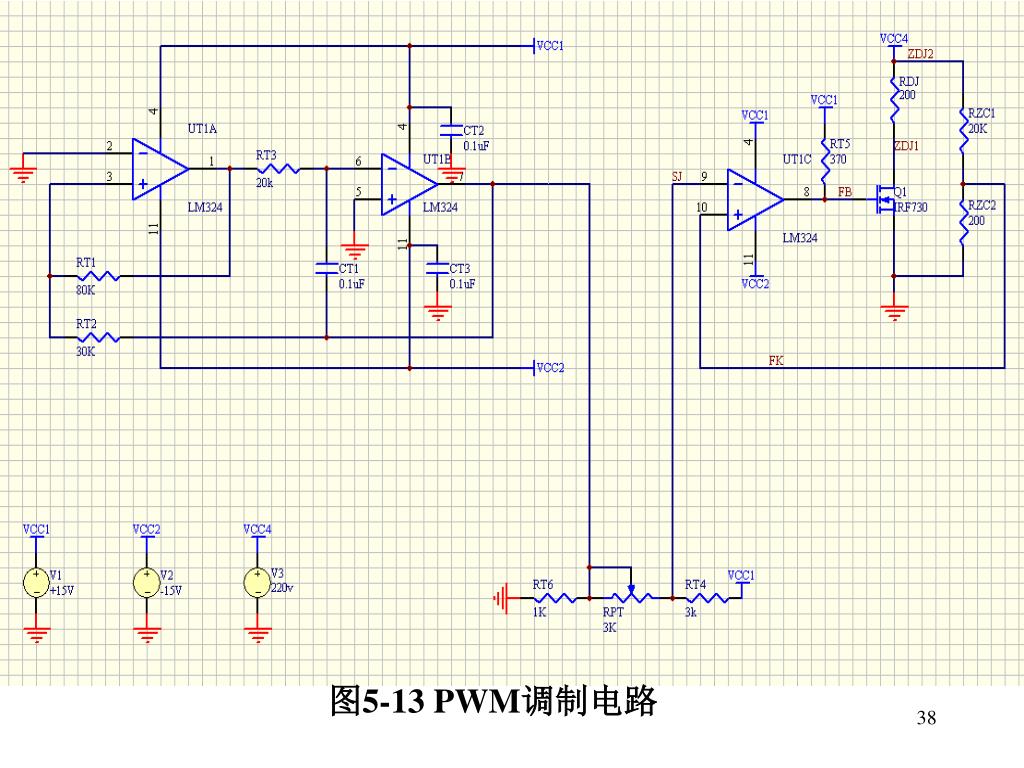

slide39

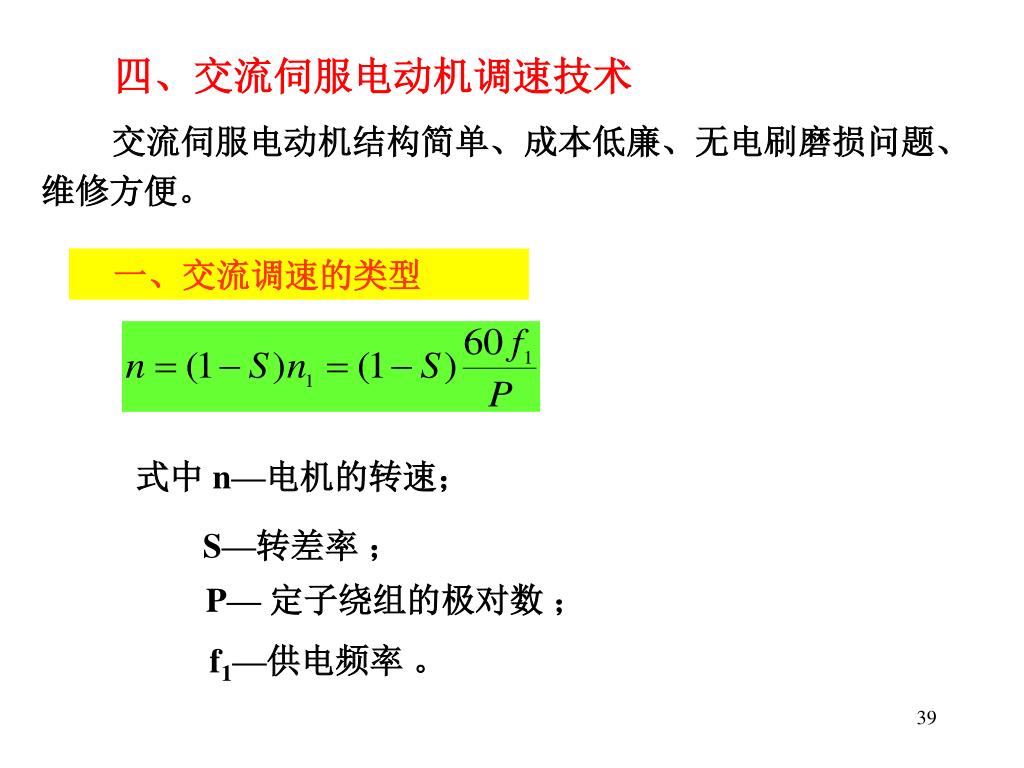

四、交流伺服电动机调速技术

交流伺服电动机结构简单、成本低廉、无电刷磨损问题、维修方便。

一、交流调速的类型

式中 n—电机的转速;

S—转差率 ;

P— 定子绕组的极对数 ;

f1—供电频率 。

slide40

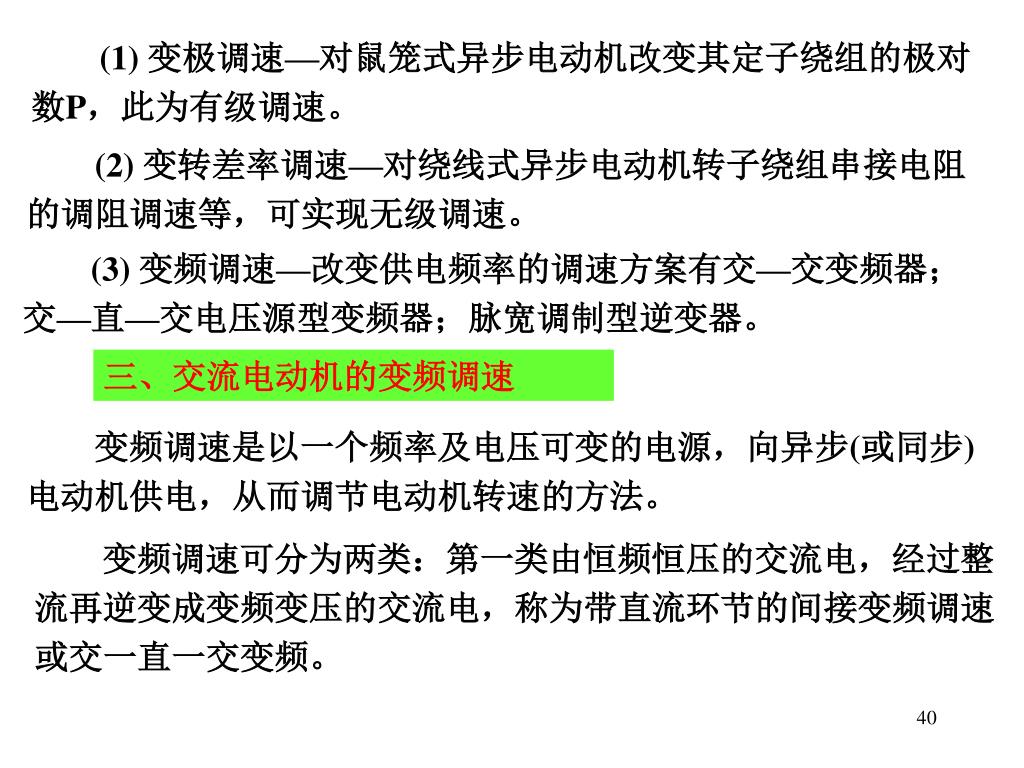

(1) 变极调速—对鼠笼式异步电动机改变其定子绕组的极对数P,此为有级调速。

(2) 变转差率调速—对绕线式异步电动机转子绕组串接电阻的调阻调速等,可实现无级调速。

(3) 变频调速—改变供电频率的调速方案有交—交变频器;

交—直—交电压源型变频器;脉宽调制型逆变器。

三、交流电动机的变频调速

变频调速是以一个频率及电压可变的电源,向异步(或同步)电动机供电,从而调节电动机转速的方法。

变频调速可分为两类:第一类由恒频恒压的交流电,经过整流再逆变成变频变压的交流电,称为带直流环节的间接变频调速或交一直一交变频。

slide41

整流

滤波

逆变

M

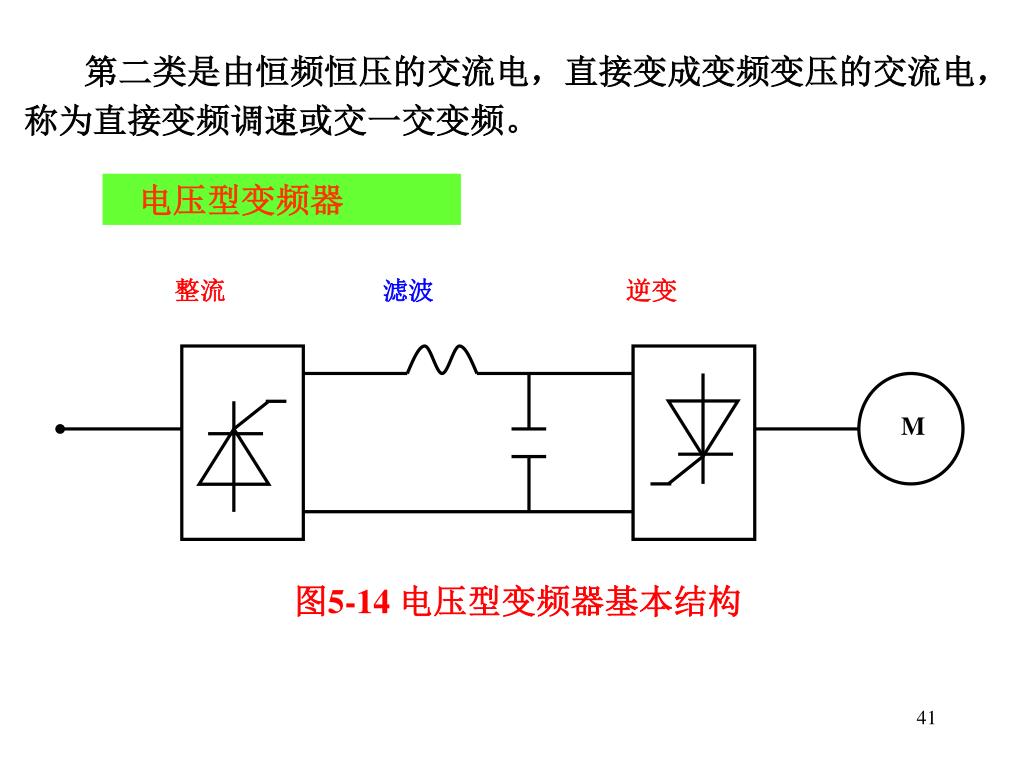

图5-14 电压型变频器基本结构

第二类是由恒频恒压的交流电,直接变成变频变压的交流电,称为直接变频调速或交一交变频。

电压型变频器

slide42

当定子电压与频率成正比改变时,即

式中 U1e—电动机的额定相电压;

U1—电动机的实际相电压;

f1e—电动机的额定定子频率;

f1—电动机的实际定子频率。

此时电动机的输出为恒转矩,输出的功率与定子电流频率成正比。

当定子电压与频率的平方根成正比改变时,即

电动机输出恒功率,输出的转矩与定子电流频率成反比。

slide43

P +

SCR1

SCR3

SCR5

D5

D1

D3

U

SCR6

SCR4

D2

D4

D6

SCR2

N -

B

O

A

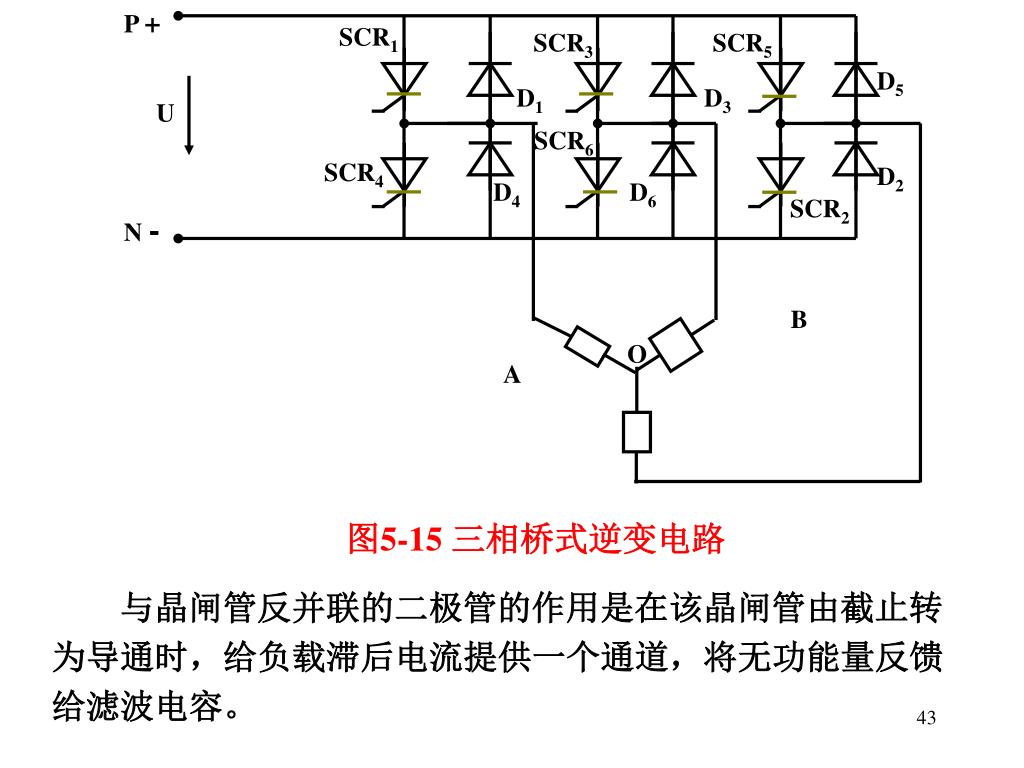

图5-15 三相桥式逆变电路

与晶闸管反并联的二极管的作用是在该晶闸管由截止转为导通时,给负载滞后电流提供一个通道,将无功能量反馈给滤波电容。

slide44

电压负反馈电路

M

控制角调整器

速度给定器

电压调节器

+

整流

M

逆变

U/F变换器

脉冲分配器

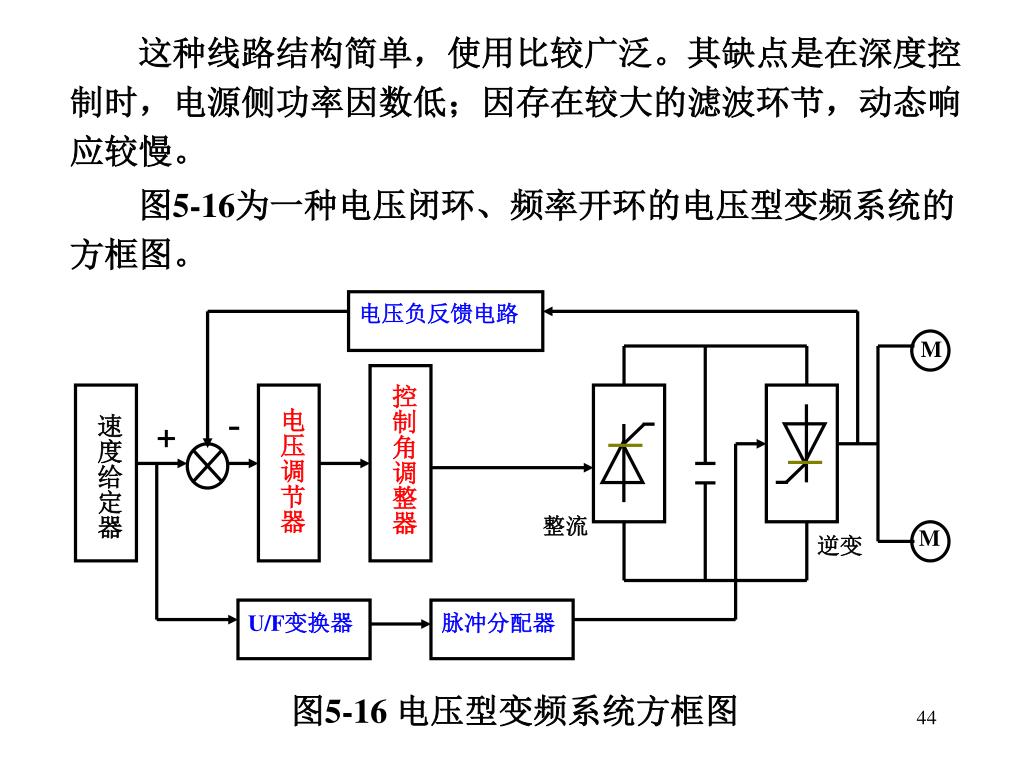

图5-16 电压型变频系统方框图

这种线路结构简单,使用比较广泛。其缺点是在深度控制时,电源侧功率因数低;因存在较大的滤波环节,动态响应较慢。

图5-16为一种电压闭环、频率开环的电压型变频系统的方框图。

slide45

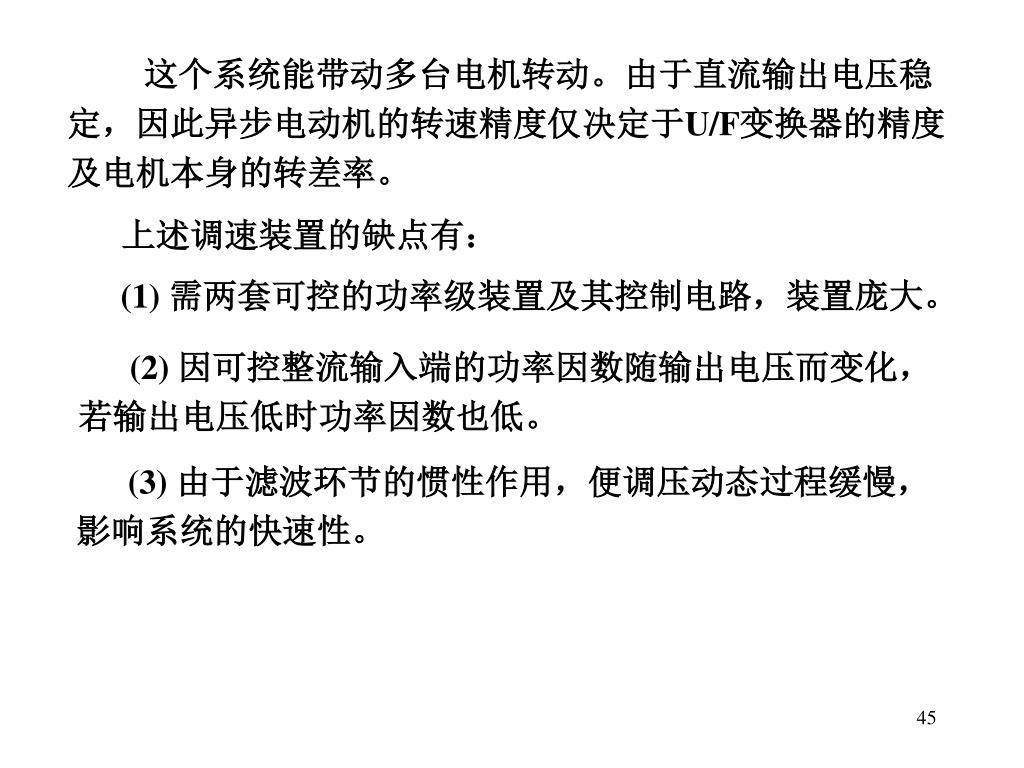

这个系统能带动多台电机转动。由于直流输出电压稳定,因此异步电动机的转速精度仅决定于U/F变换器的精度及电机本身的转差率。

上述调速装置的缺点有:

(1) 需两套可控的功率级装置及其控制电路,装置庞大。

(2) 因可控整流输入端的功率因数随输出电压而变化,若输出电压低时功率因数也低。

(3) 由于滤波环节的惯性作用,便调压动态过程缓慢,影响系统的快速性。

slide46

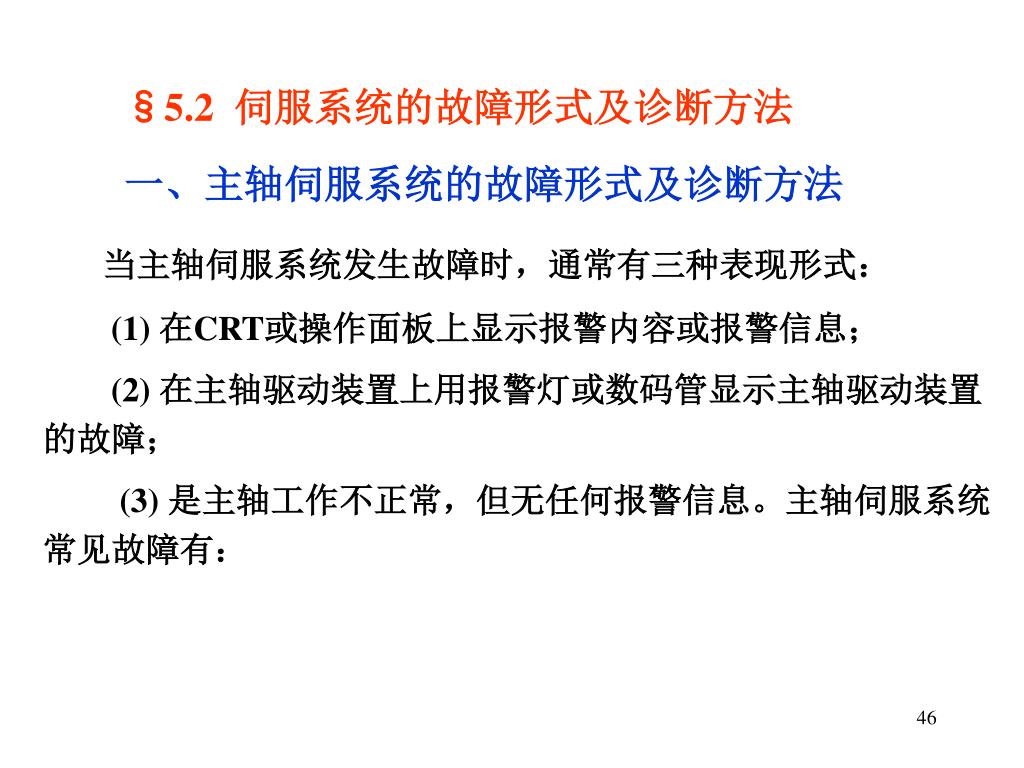

§5.2伺服系统的故障形式及诊断方法

一、主轴伺服系统的故障形式及诊断方法

当主轴伺服系统发生故障时,通常有三种表现形式:

(1) 在CRT或操作面板上显示报警内容或报警信息;

(2) 在主轴驱动装置上用报警灯或数码管显示主轴驱动装置的故障;

(3) 是主轴工作不正常,但无任何报警信息。主轴伺服系统常见故障有:

slide47

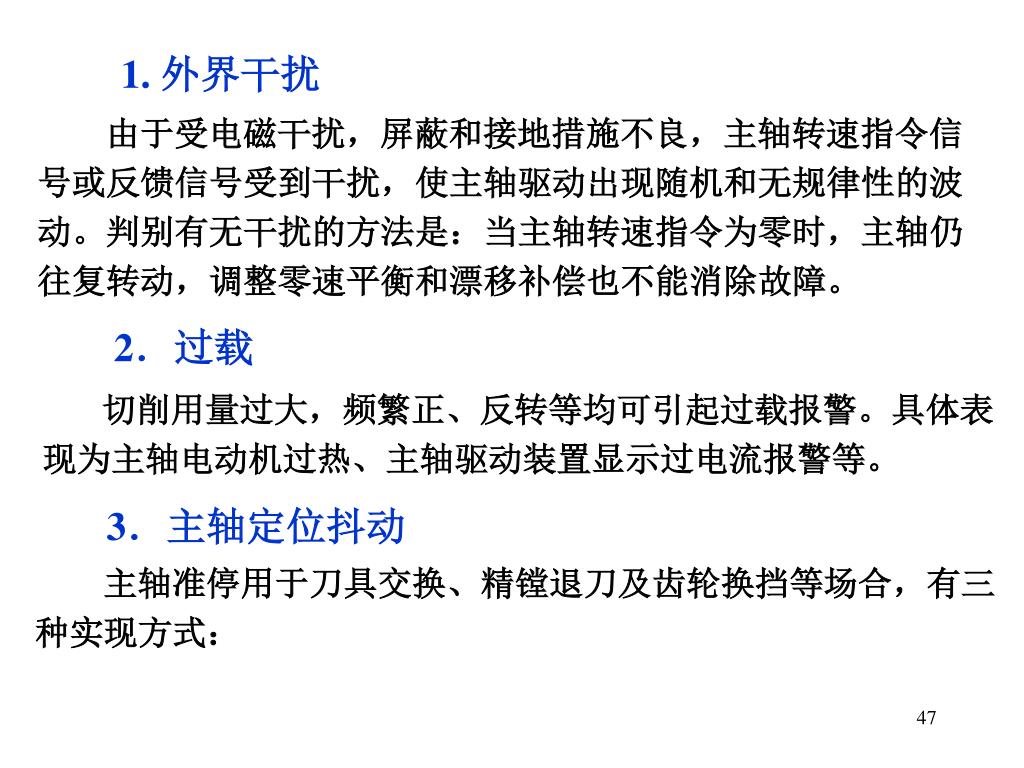

1. 外界干扰

由于受电磁干扰,屏蔽和接地措施不良,主轴转速指令信号或反馈信号受到干扰,使主轴驱动出现随机和无规律性的波动。判别有无干扰的方法是:当主轴转速指令为零时,主轴仍往复转动,调整零速平衡和漂移补偿也不能消除故障。

2.过载

切削用量过大,频繁正、反转等均可引起过载报警。具体表现为主轴电动机过热、主轴驱动装置显示过电流报警等。

3.主轴定位抖动

主轴准停用于刀具交换、精镗退刀及齿轮换挡等场合,有三种实现方式:

slide48

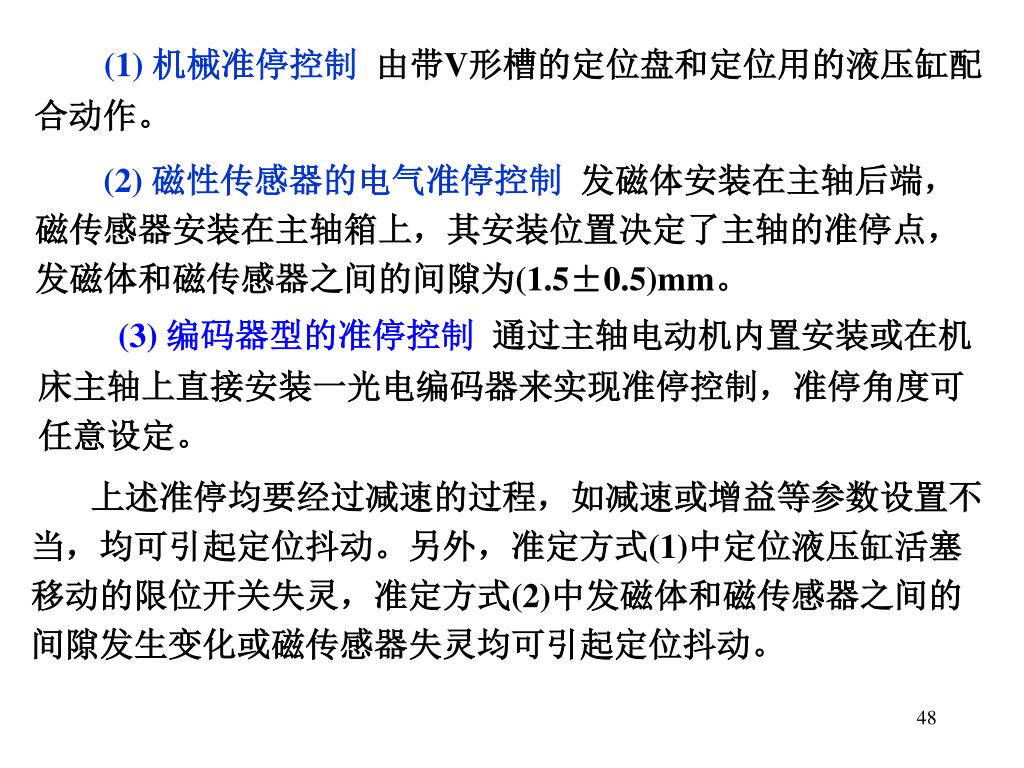

(1) 机械准停控制 由带V形槽的定位盘和定位用的液压缸配合动作。

(2) 磁性传感器的电气准停控制 发磁体安装在主轴后端,磁传感器安装在主轴箱上,其安装位置决定了主轴的准停点,发磁体和磁传感器之间的间隙为(1.5±0.5)mm。

(3) 编码器型的准停控制 通过主轴电动机内置安装或在机床主轴上直接安装一光电编码器来实现准停控制,准停角度可任意设定。

上述准停均要经过减速的过程,如减速或增益等参数设置不当,均可引起定位抖动。另外,准定方式(1)中定位液压缸活塞移动的限位开关失灵,准定方式(2)中发磁体和磁传感器之间的间隙发生变化或磁传感器失灵均可引起定位抖动。

slide49

4.主轴转速与进给不匹配

当进行螺纹切削或用每转进给指令切削时,会出现停止进给、主轴仍继续运转的故障。要执行每转进给的指令,主轴必须有每转一个脉冲的反馈信号,一般情况下为主轴编码器有问题。可用以下方法来确定:

① CRT画面有报警显示;

② 通过CRT调用机床数据或I/O状态,观察编码器的信号状态;

③ 用每分钟进给指令代替每转进给指令来执行程序,观察故障是否消失。

slide50

5.转速偏离指令值

当主轴转速超过技术要求所规定的范围时,要考虑:

① 电动机过载;

② CNC系统输出的主轴转速模拟量(通常为0~±10V)没有达到与转速指令对应的值;

③ 测速装置有故障或速度反馈信号断线;

④主轴驱动装置故障。

slide51

6.主轴异常噪声及振动

首先要区别异常噪声及振动发生在主轴机械部分还是在电气驱动部分。

① 在减速过程中发生,一般是由驱动装置造成的,如交流驱动中的再生回路故障;

② 在恒转速时产生,可通过观察主轴电动机自由停车过程中是否有噪声和振动来区别,如存在,则主轴机械部分有问题;

③ 检查振动周期是否与转速有关,如无关,一般是主轴驱动装置末调整好;如有关,应检查主轴机械部分是否良好,测速装置是否不良。

slide52

7.主轴电动机不转

CNC系统至主轴驱动装置除了转速模拟量控制信号外,还有使能控制信号,一般为 DC+24V继电器线圈电压。

① 检查CNC系统是否有速度控制信号输出。

② 检查使能信号是否接通。通过CRT观察I/O状态,分析机床PLC梯形图(或流程图),以确定主轴的启动条件,如润滑、冷却等是否满足。

③ 主轴驱动装置故障。

④ 主轴电动机故障。

slide53

二、给伺服系统的故障形式及诊断方法

1.故障形式

当进给伺服系统出现故障时,通常有三种表现方式:

1)在CRT或操作面板上显示报警内容或报警信息;

2)在进给伺服驱动单元上用报警灯或数码管显示驱动单元的故 障;

3)进给运动不正常,但无任何报警信息。进给伺服系统常见的故障有:

(1)超程 当进给运动超过由软件设定的软限位或由限位开关决定的硬限位时,就会发生超程报警,一般会在CRT上显示报警内容,根据数控系统说明书,即可排除故障,解除报警。

slide54

(2) 过载 当进给运动的负载过大、频繁正、反向运动以及进给传动链润滑状态不良时,均会引起过载报警。一般会在CRT上显示伺服电机过载、过热或过流等报警信息。同时,在强电柜中的进给驱动单元上,用指示灯或数码管提示驱动单元过载、过电流等信息。

(3) 窜动 在进给时出现窜动现象:

① 测速信号不稳定,如测速装置故障、测速反馈 信号干扰等。

② 速度控制信号不稳定或受到干扰。

③ 接线端子接触不良,如螺钉松动等。当窜动发生在由正向运动向反向运动的瞬间,一般是由于进给传动链的反向间隙或伺服系统增益过大所致。

slide55

(4) 爬行 发生在起动加速段或低速进给时,一般是由于进给传动链的润滑状态不良、伺服系统增益过低及外加负载过大等因素所致。尤其要注意的是,伺服电动机和滚珠丝杠连接用的联轴器,由于连接松动或联轴器本身的缺陷,如裂纹等,造成滚珠丝杠转动和伺服电动机的转动不同步,从而使进给运动忽快忽慢,产生爬行现象。

(5)振动 分析机床振动周期是否与进给速度有关。

①如与进给速度有关,振动一般与该轴的速度环增益太高或速度反馈故障有关。

②若与进给速度无关,振动一般与位置环增益太高或位置反馈故障有关。

③如振动在加减速过程中产生,往往是系统加减速时间设定过小造成的。

slide56

(6)伺服电动机不转 数控系统至进给驱动单元除了速度控制信号外,还有使能控制信号,一般为DC+24V继电器线圈电压。

① 检查数控系统是否有速度控制信号输出。

② 检查使能信号是否接通。通过CRT观察I/O状态,分析机床PLC梯形图(或流程固),以确定进给轴的起动条件,如润滑、冷却等是否满足。

③ 对带电磁制动的伺服电动机,应 检查电磁制动是否释放。

④ 进给驱动单元故障。

⑤ 伺服电动机故障。

slide57

(7) 位置误差 当伺服轴运动超过位置允差范围时,数控系统就会产生位置误差过大的报警,包括跟随误差、轮廓误差和定位误差等。主要原因:

① 系统设定的允差范围过小。

② 伺服系统增益设置不当。

③ 位置检测装置有污染。

④ 进给传动链累积误差过大。

⑤ 主轴箱垂直运动时平衡装置(如平衡油缸等)不稳。

(8) 漂移 当指令值为零时,坐标轴仍移动,从而造成位置误差。通过漂移补偿和驱动单元上的零速调整来消除。

(9) 回参考点故障。

slide58

2.故障定位

由于伺服系统是由位置环和速度环组成的,当伺服系统出现故障时,为了快速定位故障的部位,可以采用如下两种方法:

1)模块交换法

数控机床有些进给轴的驱动单元具有相同的当量,如立式加工中心,X轴和Y轴的驱动单元往往是一致的,当其中的某一轴发生故障时,可以用另一轴来替代,观察故障的转移情况,快速确定故障的部位。

2)外接参考电压法

当某轴进给发生故障时,为了确定是否为驱动单元和伺服电动机故障,可以脱开位置环,检查速度环。
