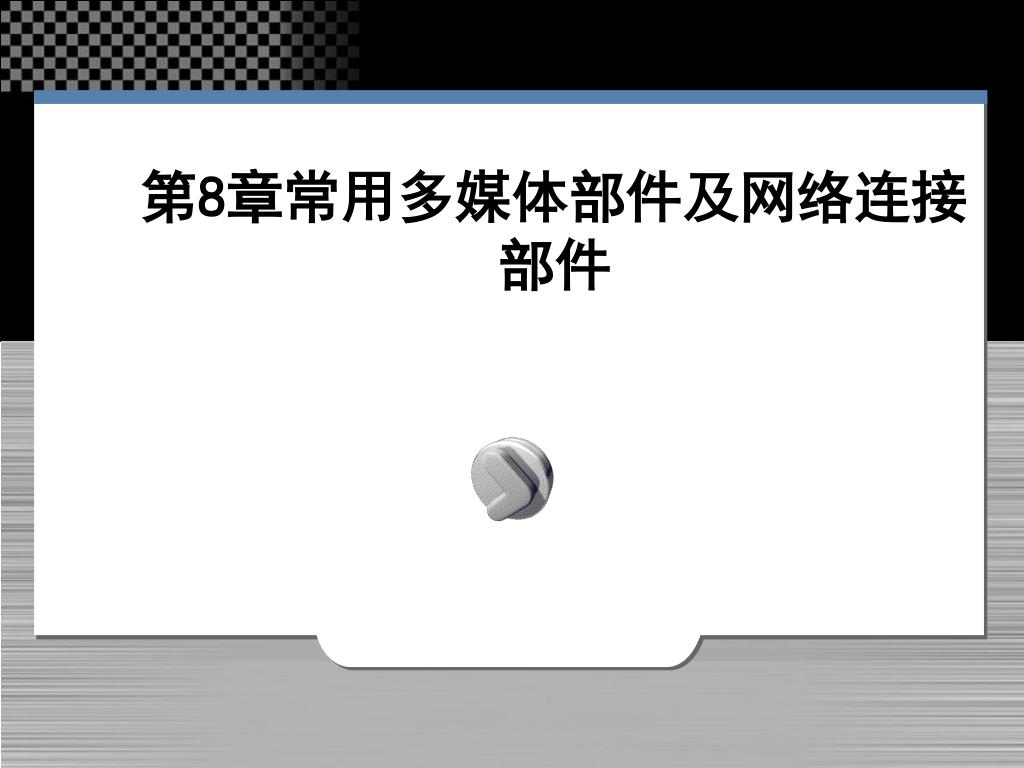

  1. 第8章常用多媒体部件及网络连接部件

  2. 8.1 声卡与音箱

  3. 8.1.1 声卡的发展 • 声霸卡 • 16位声卡 • 波表合成技术 • PCI声卡

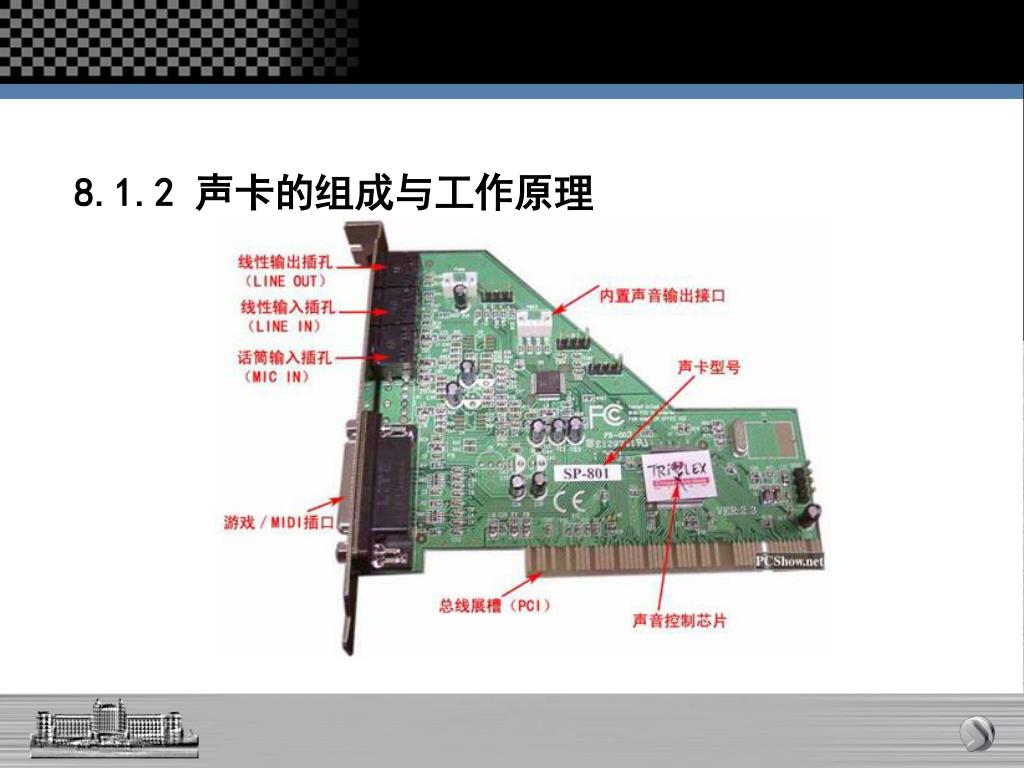

  4. 8.1.2 声卡的组成与工作原理

  5. 1、声卡的组成 （1）声音处理芯片； （2）功率放大芯片； （3）总线连接端口； （4）输入输出端口； （5）MIDI及游戏摇杆接口； （6）CD音频连接器； （7）其他结构；

  6. 2、声卡工作原理 • 数字化波形音频 • MIDI合成音频 • CD音频

  7. 8.1.3声卡的技术指标 1、采样技术 （1）采样位数：可以理解为声卡处理声音的解析度。16位、20、24位。 （2）采样频率：模拟转数字时每秒对声波取样的数量，像是CD音乐的标准取样频率为44.1KHz，这也是目前声卡与计算机作业间最常用的取样频率。由此可知，在单位时间内取样的数量越多就会越接近原始的模拟讯号，在将数字讯号还原成模拟讯号时也就越能接近真实的原始声音；相对的越高的取样率，资料的大小就越大，反之则越小，当然也就越不真实了。当然，数字资料量的大小与声道数、取样率、音质分辨率等也有着密不可分的关系。 2、声道数 单声道、立体声、准立体声、四声道、环绕声道 3、复音数 4、动态范围 5、Wave音效与MIDI音乐 6、输出信噪比

  8. 8.1.4声卡的选用 （1）Creative声卡芯片系列； （2）Aureal(Vortex/Vortex2)； （3）YAMAHA芯片系列； （4）其他声卡芯片；000

  9. 8.1.6 音箱

  10. 1、音箱组成 • 放大器 • 接口 • 扬声器 • 箱体

  11. 2、音箱性能参数 （1）输出功率 （2）频响范围 （3）灵敏度 （4）信噪比 （5）失真；

  12. 3、音箱分类 （1）按箱体材质

  13. （2）按扬声器单元数量 （3）按接口 （4）有无功放 （5）按用途 （6）按扬声器材质

  14. 4、产品介绍 Creative（创新） 中北高科-轻骑兵 Edifier（爱德发-漫步者） JS（爵士） Microlab（麦蓝） Logitech（罗技） Shock wave（冲击波） GoldenField（金河田） 美之尊-雅兰仕-朗龙 爱国者 3NOD（三诺） Nansin（兰欣） 合众超越-全微 DELUX（多彩） HEDY（七喜） NIVS（纳伟仕） ViewSonic（优派） （1）购买漫步者音箱； （2）音箱选购的其他方法；

  15. 网卡 网卡（Network Interface Card，简称NIC），也称网络适配器，是电脑与局域网相互连接的接口。 每一块网卡都有一个唯一的网络节点地址（物理地址），它是网卡生产厂家在生产时写入ROM中的，且保证绝对不会重复。

  16. 8.2 视频卡和数字摄像头 8.2.1 视频卡

  17. 8.2.2 视频卡选用 1、视频卡性能指标 （1）结构 （2）捕捉效果 （3）分辨率 （4）视频格式 2、产品介绍

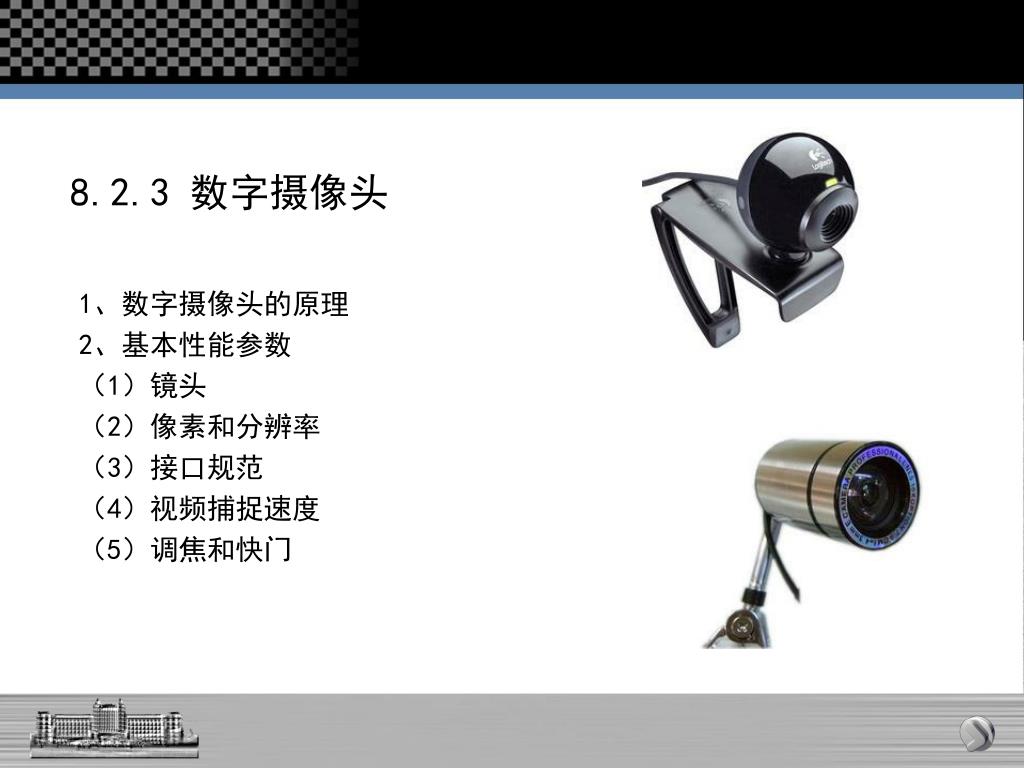

  18. 8.2.3 数字摄像头 1、数字摄像头的原理 2、基本性能参数 （1）镜头 （2）像素和分辨率 （3）接口规范 （4）视频捕捉速度 （5）调焦和快门

  19. 8.3 DC与DV

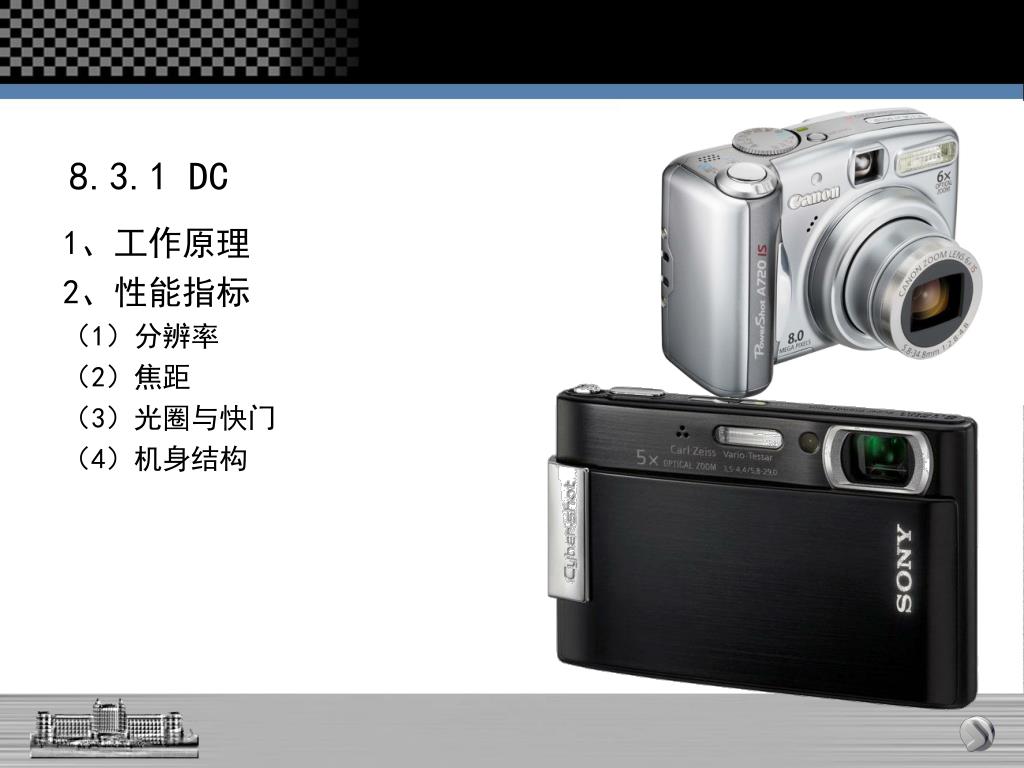

  20. 8.3.1 DC 1、工作原理 2、性能指标 （1）分辨率 （2）焦距 （3）光圈与快门 （4）机身结构

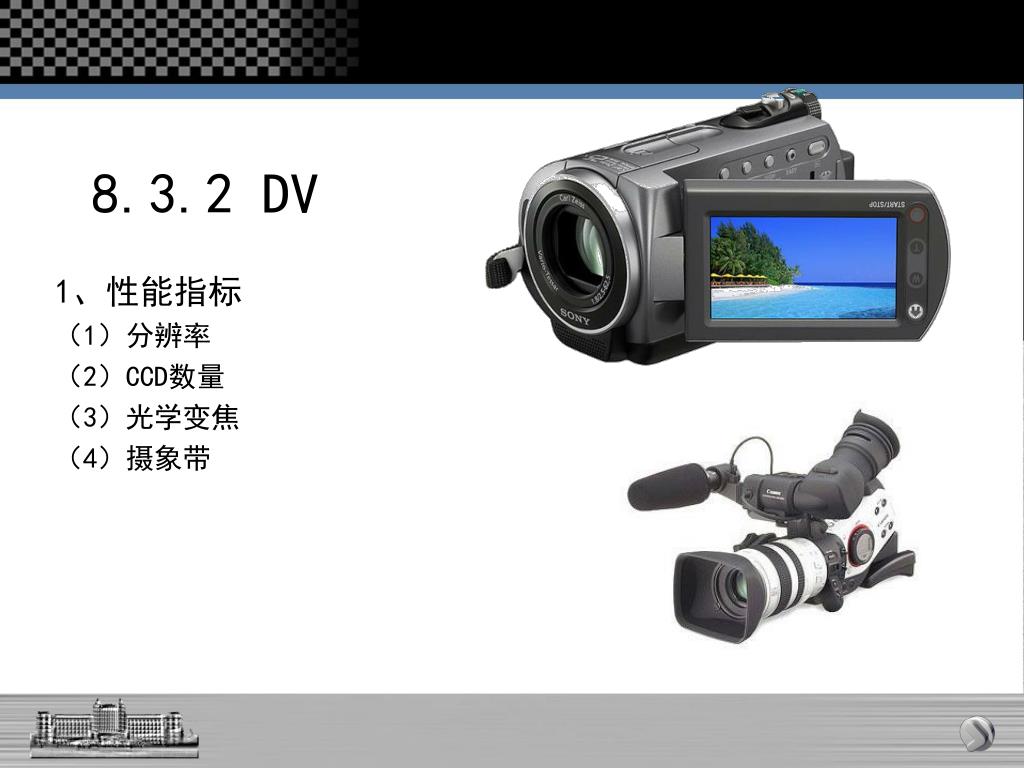

  21. 8.3.2 DV 1、性能指标 （1）分辨率 （2）CCD数量 （3）光学变焦 （4）摄象带

  22. 8.4 网络连接部件

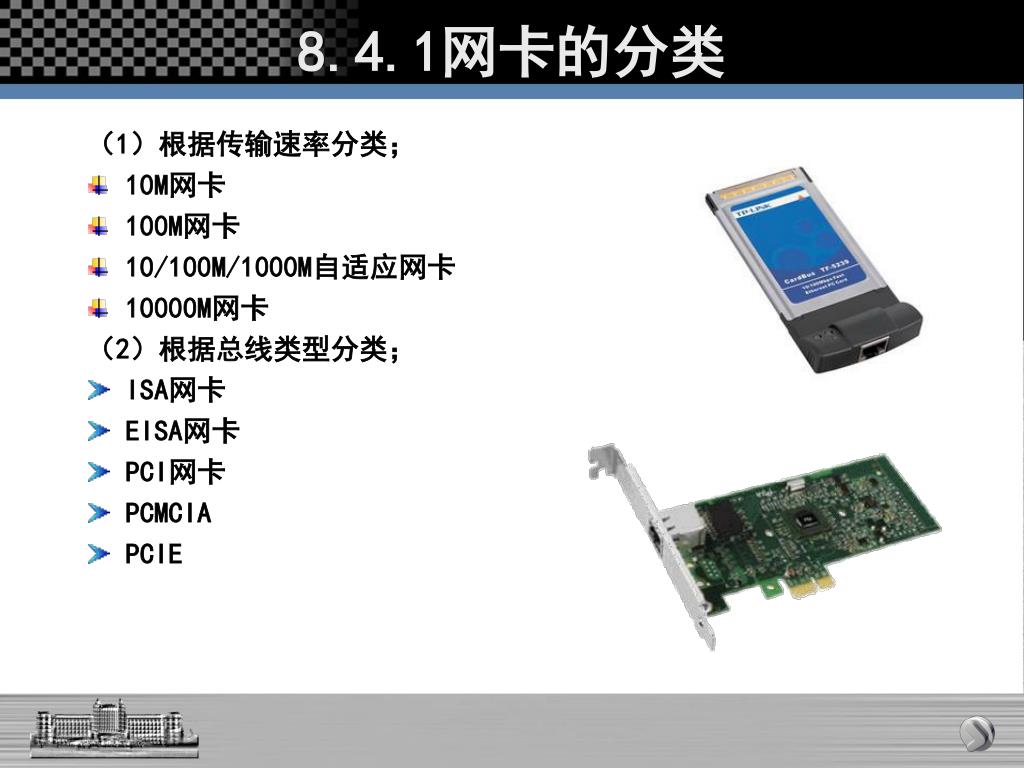

  23. 8.4.1网卡的分类 （1）根据传输速率分类； • 10M网卡 • 100M网卡 • 10/100M/1000M自适应网卡 • 10000M网卡 （2）根据总线类型分类； • ISA网卡 • EISA网卡 • PCI网卡 • PCMCIA • PCIE

  24. （3）按连线的插口类型分类； • RJ-45接口（双绞线接口） • BNC接口（细缆接口） • AUI接口（粗缆接口） （4）按照用途分类； • 服务器专用网卡 • 笔记本专用网卡 • USB接口网卡 （5）按连接介质不同分； • 双绞线 • 同轴电缆 • 光纤网卡

  25. 8.4.2 调制解调器 1、调制解调器的性能指标； 2、内置式和外置式调制解调器的区别； 3、外置式调制解调器； 4、内置式调制解调器；

  26. 调制解调器的性能指标 （1）联机速率； （2）流量控制； （3）硬流控与软流控； （4）连线速度与DTE速率； （5）调制解调器的压缩纠错协议；

  27. 内置式调制解调器 （1）稳定性； （2）用料； （3）兼容性； （4）区分硬猫或软猫； （5）可升级性； （6）品牌；

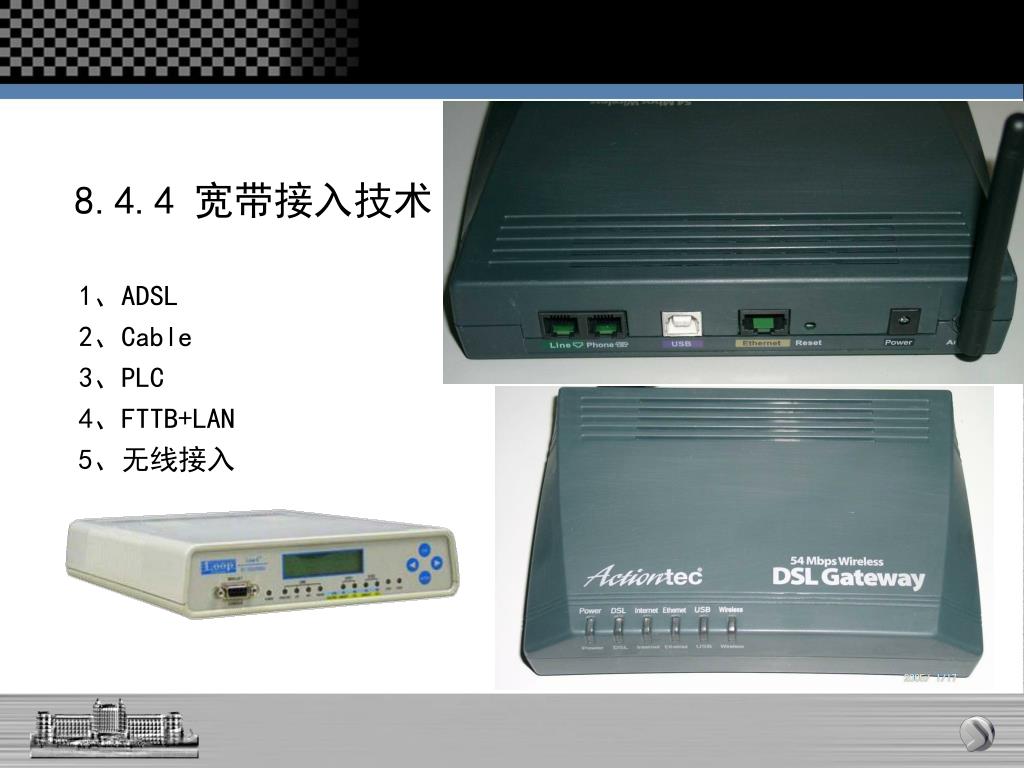

  28. 8.4.4 宽带接入技术 1、ADSL 2、Cable 3、PLC 4、FTTB+LAN 5、无线接入
