vozík - vlek bez řiditelného oje. Prvky vozíku: - podvozek (vana, kola, torzní tyče, tlumiče, oje + pomocné kolo) - lafeta (- a) podvozek, b) korba) - korba (lze sejmout a používat samostatně) - + bočnice (rozšíření plochy/pracoviště, ližiny kluzné, vyprošťovací)
E N D

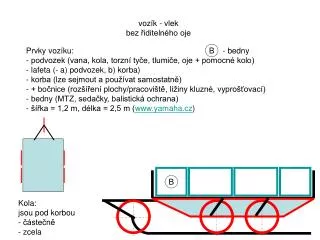

vozík - vlek bez řiditelného oje Prvky vozíku: - podvozek (vana, kola, torzní tyče, tlumiče, oje + pomocné kolo) - lafeta (- a) podvozek, b) korba) - korba (lze sejmout a používat samostatně) - + bočnice (rozšíření plochy/pracoviště, ližiny kluzné, vyprošťovací) - bedny (MTZ, sedačky, balistická ochrana) - šířka = 1,2 m, délka = 2,5 m (www.yamaha.cz) B - bedny B Kola: jsou pod korbou - částečně - zcela
Rozložení soupravy vozíku B - bedny (počet = ?) - šířka = 1,2 m, délka = 2,5 m Bedny na ploše korby: - sedadla - prostor MTZ - (nouzové plováky) v d š B stojina bajonet / šroub páka pomocného řízení Kola: jsou pod korbou - částečně - zcela
v d ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → š ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ Bedny Bedna vz.61 š = 0,45 m d = 0,68 m v = 0,33 m B - bedny (počet = ?) - šířka „V“ ≈ 1,2 m, délka = 2,1 m ← 2,5 m → ↑ 1.3 m ↓
v d ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → š ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ Bedny Bedna vz.X š = 0,45? m d = 0,68? m v = 0,33? m B - bedny (počet = ?) - šířka „V“ ≈ 1,2 m, délka = 2,1 m ← 2,5 m → ↑ 1.3 m ↓
TT - torzní tyč - tlumič T O - podlaha P TT TT - vana V B - bočnice B V - oje O B T P B Podlaha přesahuje vanu na úroveň kol a) vnitřní, b) vnější (pak tomuto odpovídá i velikost bočnic); lze ji ponechat na místě. Vana je podvozkovou částí, prostorem pro MTZ, plovákem. V konstrukci oje je výsuvné pomocné kolo (rezerva); řiditelné nouzově pákou.
Přeprava PzS Přeprava: - 4-6 osob Funkce: - řidič, strojník EC, radista - střelec zbraní, radista - pilot, řidič - strojník, pilot -- střelec, strojník - střelec, strojník L - lafetovaná zbraň L
Přeprava PzS Přeprava: - 4-6 osob Funkce: - řidič, strojník EC, radista - střelec zbraní, radista - pilot, řidič - strojník, pilot -- střelec, strojník - střelec, strojník L - lafetovaná zbraň L
Přeprava PzS Bedny na ploše korby: - sedadla (opěradla) B - bedny B
noha noha v d přílba tělo ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → ← 0,68 m → přílba tělo š ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ noha noha noha přílba tělo noha Bedny voják (?) - ramena ≈ 0,6 - steh.k. ≈ 0,6-0,7 - ramena ≈ 0,5-0,7 Bedna vz.X š = 0,45? m d = 0,68? m v = 0,33? m B - bedny (počet = ?) - šířka „V“ ≈ 1,2 m, délka = 2,1 m ← 2,5 m → ↑ 1.3 m ↓
noha noha v d přílba tělo ← 0,68 m → ← 0,68 m → ← 0,68 m → přílba tělo š ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ noha noha noha přílba tělo noha Bedny Bedna vz.X š = 0,45? m d = 0,68? m v = 0,33? m B - bedny (počet = ?) - šířka „V“ ≈ 1,2 m, délka = 2,1 m ← 2,5 m → ↑ 1.3 m ↓ L L L - lafetovaná zbraň
noha noha v d přílba tělo ← 0,68 m → ← 0,68 m → ← 0,68 m → přílba tělo š ↑ 0.45 m ↓ ↑ 0.45 m ↓ ↑ 0.45 m ↓ noha noha noha přílba tělo noha Bedny Bedna vz.X š = 0,45? m d = 0,68? m v = 0,33? m B - bedny (počet = ?) - šířka „V“ ≈ 1,2 m, délka = 2,1 m ← 2,5 m → ↑ 1.3 m ↓ B L L - bedna menší - ? MTZ + balistická ochrana = opěradlo za a štít před (po odklopení víka)
Ochrana Bedny na ploše korby: - sedadla (opěradla) P - plachta O - okno, průhled Plachta slouží i jako ochrana proti střepinám = ?snížena nebo bočnice s vyklopitelnou ochranou dle vlastní výšky P

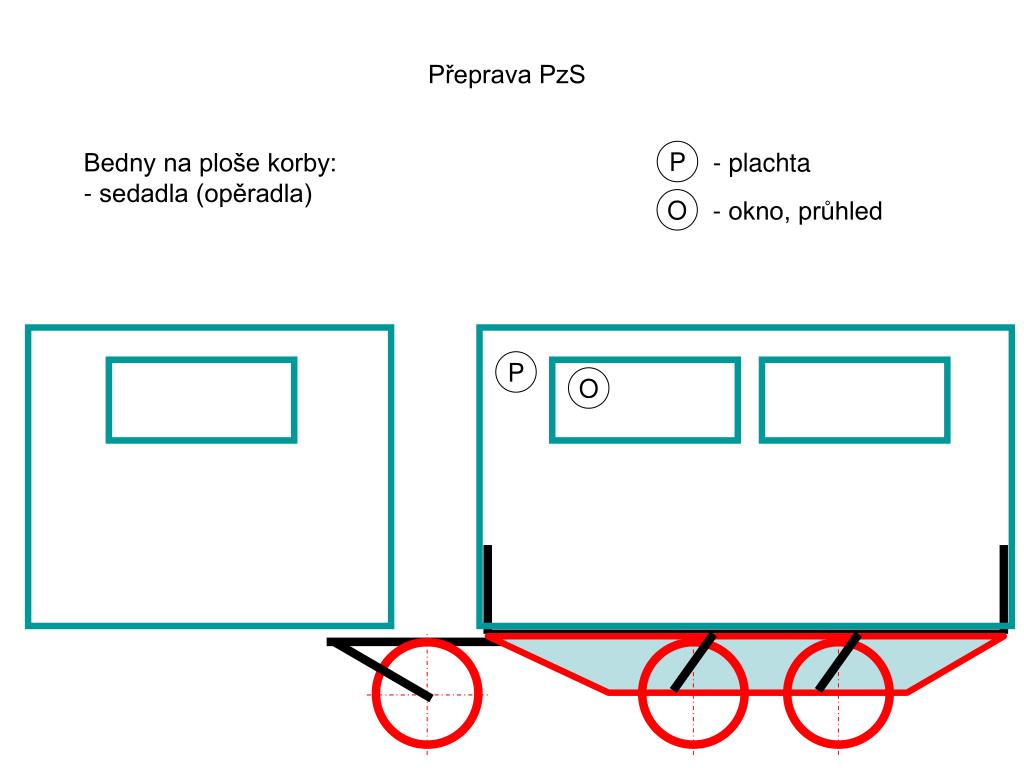

Přeprava PzS Bedny na ploše korby: - sedadla (opěradla) P - plachta O - okno, průhled P O
Pracoviště Bedny na ploše korby: - sedadla (opěradla) P - plachta O - okno, průhled P O

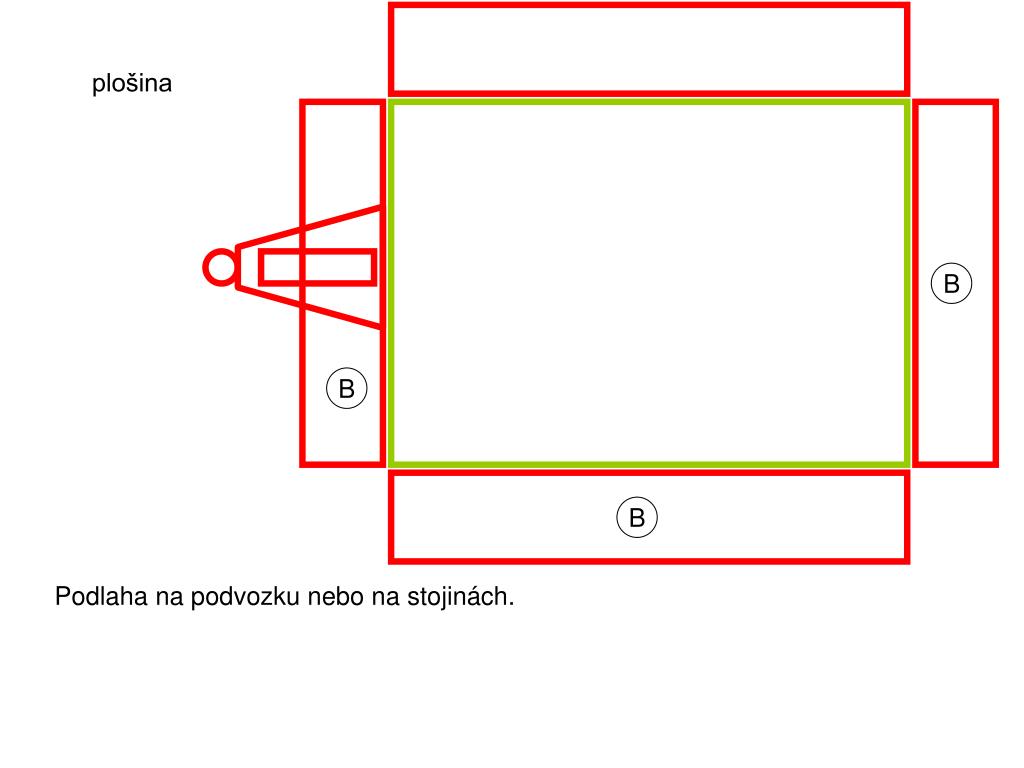

plošina B B B Podlaha na podvozku nebo na stojinách.
P - plachta Pracoviště P1 - přístřešek P2 - výška pochodová Tyče v rozích a středu boků P3 - stříška P3 P1 P2
P - plachta Plachta P1 - přístřešek P2 - výška pochodová Podkasání, stočení plachty P3 - stříška P3 P1 P2
Plavání Plavání: - přeprava bez rozložení (+ motorové veslo) - ponton (přeprava vozidla = + veslo nebo naviják) - (bedny - nouzové plováky) - (pomocné kolo - kormidlo) B - bedny
- úchyty v podlaze - snímatelné bočnice - stavebnice = rozšíření plochy - bedny operátorů - výnosné pracoviště - EC - přístřešek - stan - pracoviště - bočnice + přídavek = ližina PCP vozíku s řiditelnou ojí
uzamknutí (nasazení) bočnic - rozložení (rozšíření pracovní plošiny
